B63B — Корабли или прочие плавучие суда; оборудование для судов

Номер патента: 1081062

Опубликовано: 23.03.1984

Автор: Мороцкий

МПК: B63B 3/38

Метки: корпус, парусного, судна

...ул.Проектная 4 Изобретение относится к судостроению, в частности к конструкции корпусов парусных судов.Известен корпус парусного судна, содержащий скуловые кили 1Однако такой корпус ииеет низкое гидродинамическое качество и плохо лавирует на острых курсовых углах.Известен корпус судна, содержащий кормовой киль с рулем 23Однако известный корпус неудобен при эксплуатации в условиях мелководья и особенно при снятии его с мели. Целью изобретения является улучшение эксплуатационных характеристик судна на мелководье.Поставленная цель достигается тем, что корпус парусного судна, содержащий кормовой киль с рулем, снабжен дополнительными килями, расположенными в средней части судна с фронтом передних кромок, ориентированным поперек...

Номер патента: 1081063

Опубликовано: 23.03.1984

Авторы: Минкин, Павленко

МПК: B63B 9/02

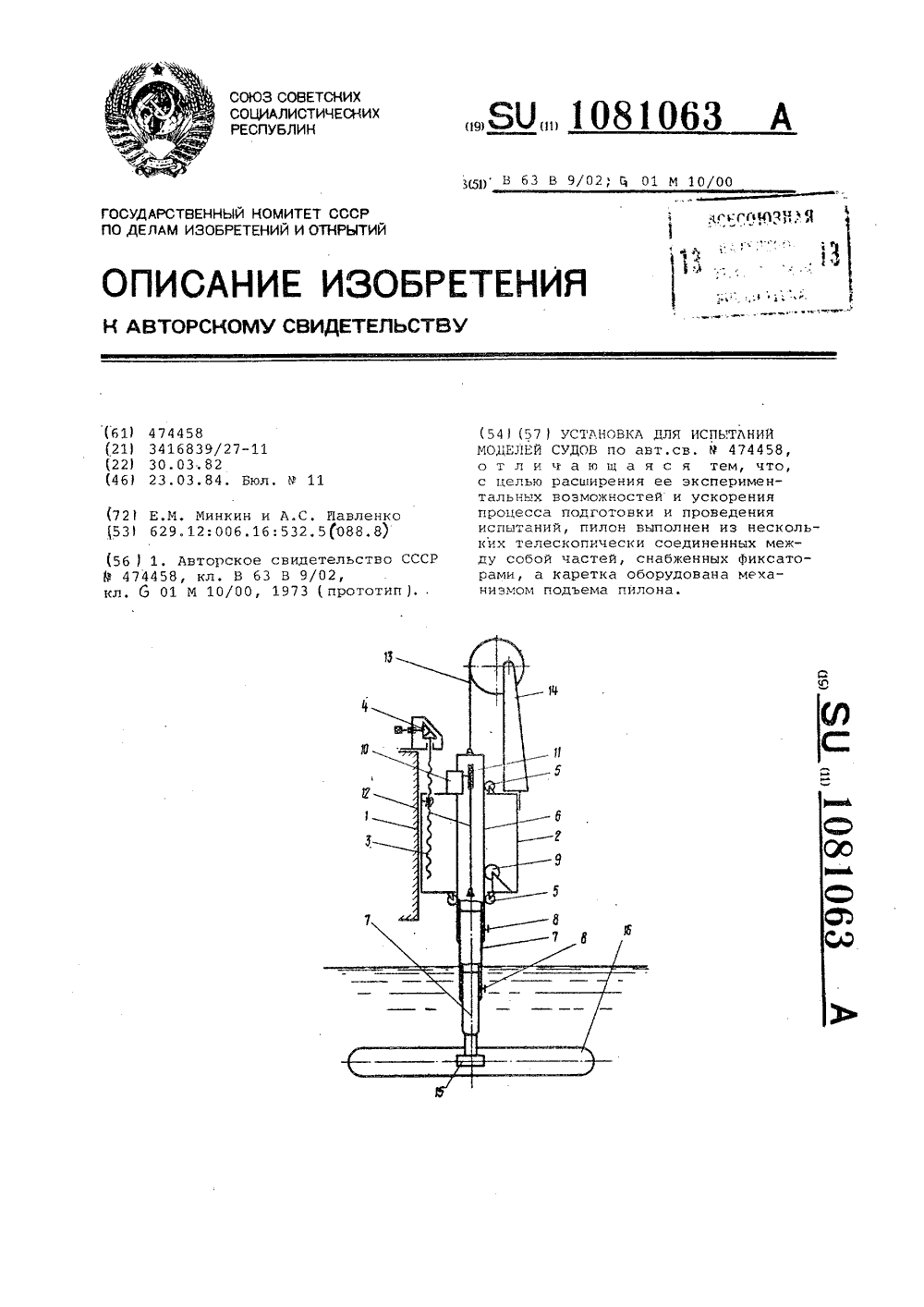

Метки: испытаний, моделей, судов

...к удлинению процесса 2 Опроведения испытаний.Целью изобретения является расширение экспериментальных возможностей и ускорение процесса подготовки и проведения испытаний моделей 25на указанной установке.Поставленная цель достигаетсятем, что пилон выполнен из нескольких телескопически соединенных между собой частей, снабженных Фиксаторами, а каретка оборудована механизмом подъема пилона.На чертеже представлена схемапредлагаемой установки,В направляющих 1, закрепленныхна буксировочной тележке, (не показана ) установлена каретка 2, которая с помощью винта 3 и коническойпередачи 4 имеет возможность перемещения в нертикальйой плоскости.Внутри каретки 2 на роликах 5 раз Омещен пилон 6, выполненный из нескольких телескопических частей 7,на...

Номер патента: 1081064

Опубликовано: 23.03.1984

Авторы: Бабешко, Григорьев

МПК: B63B 19/18

Метки: закрытие, люковое, судовое

...и кинематически связанас упомянутым приводом, причем осьшарнира связи конца ведущей секциителескопического рычага с верхнейпалубой помещения расположена кадсредней частьо упомянутого первогоучастка направляющих,Кроме того, телескопический рычаг выполнен из двух ведомой и соответственно ведущей секций,Причем секции телескопическогорычага сопряжекы между собой посредством роликов.Кроме того, привод перемещениясекции закрытия вклочает гидроциликдр, один конец которого шарнирносвязан с верхней палубой упомянутого помещения, а другой коне шарнирно связан с ведущей секцией телескопического рычага.На фиг. 1 показано люковое закрытие сбоку в закрытом положенииштрихпукктиркыл линиями показанолюковое закры ие сбоку в Открьтолположении), ка фиг, 2...

Номер патента: 1081065

Опубликовано: 23.03.1984

Авторы: Гершкович, Лахно

МПК: B63B 21/56

Метки: буксировки, длинномерной, неповоротной, плавкрана, стрелой

...расстоянке, после чего на него укладывается стрела 4. К кормовой оконечностипонтонаестко пришвартован толкач-букск 7. Стрела 7 уложена на 50понтон б т :им образом, что ее продольная ось 8 совпадает с диаметральной плоскостью 9 понтона б, чтосделано для удобства и улучшенияманевров, выполняемых толкачом-буксиром 7 на поворотах. Стрела 4 наопорах 5 понтона б к на плавкране 3своей корневой шарнирной частью 10закреплена на период проводки неподвижно, В состав движительного б 0комплекса системы проводки входятбуксировщик 1 и толкач-буксир 7. При отклоненик плавкрана 3 оттребуемого курса действие ветроволновых нагрузок, скл течения и влиянке такого фактора, как дрейф илипри выполнении маневра, вызванногоповоротом, толкач-буксир 7...

Номер патента: 1081066

Опубликовано: 23.03.1984

Авторы: Вагин, Волосов, Малахов, Степанов

МПК: B63B 27/10

Метки: грузоподъемный, кран

...координации движения стрелыкрана в вертикальной и горизонтальной плоскостях. Оптические датчики8 излучения этой системы установлены равномерно на горизонтальной рейке 9, закрепленной на оголовке 7,а источник 10 света системы установлен на загружаемом судне 11 в местеприема груза. Установка оптическихдатчиков 8 излучения на рейке 9стрелы выполняется линейно вдольгоризонтальной поперечной оси груза 12, находящегося в захвате, иперпендикулярно вертикальной поперечной оси загружаемого судна 11 свозможностью наведения датчиковстрелой в зону излучения источникасвета.В зависимости от нахождения загружаемого судна 11 относительноразгружаемого судна работа кранаосуществляется следующим образом,Гидроцилиндром 5 стрела поднимается или...

Номер патента: 1081067

Опубликовано: 23.03.1984

Авторы: Довгий, Щедролосев, Юдин

МПК: B63B 27/14

Метки: аппарельное

...а корпусшарнирно связан с мостом.Кроме того, устройство снабженоупраляемыми запорными клапанами,установленными между гидроцилиндрами и пневмогидроаккумуляторами,которые могут быть выполнены в штоках гидроцилиндров.На Фиг. 1 изображено аппарельноеустройство, вид сбоку в полояении"по-походному" показано "онкими линиями, в рабочем положении показаноконтурными линиями ; на Фиг. 2вид Г на Фиг. 1; на Фиг, 3 - сечение Б-Б на фиг. 2, на Фиг. 4 - гидравлическая схема.45Аппарельное устройство содержитведущую секцию 1 и ведомую секцию 2,составляющие мост, Ведущая секция1 шарнирно закреплена на корпуснойконструкции 3 и соединена с приводом 504 подъема-опускания, закрепленномна корпусной конструкции 3, Ведомаясекция 2 шарнирно присоединена...

Номер патента: 1081068

Опубликовано: 23.03.1984

Авторы: Борц, Никифорова, Пятницкая, Пятницкий

МПК: B63B 29/10

Метки: постель

...клапан 6, оснащенный краном 13, а со стороны изножья 1один впускной клапан 7, оснащенный краном 14. Постель снабжена двумя гибкими шлангами 15 и 16, один из которых 15 соединяет ограниченное пространство постели с камерой, а другой 16 соединяет камеру с отверстием 17 иллюминатора. Внутренний диаметр шлангов 15 и 16 равен наружному диаметру клапанов 5, б и 7 и трубок 4 и 12. Стенками каюты судна являются часть корпуса 18 и внутренние перегородки 19 и 20 с дверью 21. Полом и потолком каюты являются внутренние перегородки 22 и 23 соответственно. Постель имеет у изголовья вертикальную перегородку 24 и плану 25, черсз котор;ю перекинуто покрывало 2. Последнее закреплено на перегородках 19, 20 и 24 и на планке 25 и спускается почти до пола...

Номер патента: 1081069

Опубликовано: 23.03.1984

Авторы: Гусев, Колесников, Нестеров, Сангович, Шуманов

МПК: B63B 43/24

Метки: двери, закрытием, противопожарной, судовое

...с контактами, установленного в проеме двери со стороны соседнего помещения и закрепленного к выгородке 2 на кронштейне 13. 15 20 25 30 35 40 4 г 50 55 Защелка 5 состоит из цилиндра 14. гайки 15, стаканообразного ползуна 16 с пружиной 17 и стержневидного язычка 18 с пружиной 19, к которому закреплена стержневая рукоятка 20, продетая сквозь продолговатое отверстие в стенке цилиндра 14, показанное (фиг. 4) штриховой линией 21, а также сквозь продолговатое отверстие в стенке ползуна 16, показанное (фиг. 4) штрихпунктирной линией 22. В одном из вариантов соединительное звено 6 выполнено в виде шарнирно установленного на цилиндре 14 двуплече о (углового) рычага 23 (фиг. 4), сопряженного одним концом с донышком 24 ползуна 16, а другим - с...

Номер патента: 1081070

Опубликовано: 23.03.1984

Авторы: Брук, Полещук

МПК: B63B 59/02

Метки: брус, привальный

...ном брусе, содержащем секции желобообразной формы, подкрепленные бракетами с опорными пластинами, под которыми установлены амортизирующие элементы, соединенные межсекционными шарнирами, выполненными с плоскими выступами и осями и прикрепленными к корпусу судна обоймами с пазами, обоймы с пазами установлены соосно осям межсекционных шарниров, проходящим через пазы обойм.На фиг. 1 изображен участок борта судна с привальным брусом; на фиг, 2 - то же, вид сверху; на фиг. 3 - сечение Л-Л на фиг. 1; на фиг. 4 - сечение Б-Б на фиг, 1; на фиг. 5 - сечение В-В на фиг. 1; на фиг, 6 - сечение Г-Г на фиг. 3.Привальный брус состоит из секций 1желобообразной формы, подкрепленных бракетами 2 с опорными пластинами 3.Секции 1 соединены между собой...

Номер патента: 1081071

Опубликовано: 23.03.1984

Авторы: Каргин, Шеболдасов, Шиповский

МПК: B63B 59/02

Метки: кранец

...общей продольной оси группы резинокордных баллонов с торцовыми герметичными фланцами, а также элементы для их соединения между собой и закрепления группы резинокордных баллонов на защищаемом объекте, снабжен основной центральной гибкой тягой с крепежным и страховочным концами, а торцовые герметичные фланцы с каждой стороны кранца стянуты между собой гибкой связью с ее ответвлением, соединенным соответственно,с одним из указанных концов.На фиг, 1 изображен кранец, общий вид, с частичным разрезом одного из баллонов; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - - схема крепления кранца,Кранец состоит из симметрично расположенных цилиндрических пневматическихбаллонов 1, резинокордная оболочка 2 которых заканчивается торцовыми герметичными...

Номер патента: 1082669

Опубликовано: 30.03.1984

Автор: Бураковский

МПК: B63B 3/60

Метки: переборка, судна

...переборки в вертикальной плоскости при эксплуатации судна. Поставленная цель достигается тем, что в переборке судна, содержащей полотнище, подкрепленное вертикальными стойками, и гофрированную вставку, гофры вставкиподкреплены вертикальными бракетами, размещенными в шахматном порядке, и снабжены плоским поясом для жесткого соединения вставки по ее периферийному контуру с полотнищем переборки, причем указанные гофры расположены горизонтально.Поперечное сечение гофров может быть выполнено трапециевидным. Кроме того, поперечное сечение гофров может быть выполнено синусоидальным.На фиг. 1 показана переборка судна в плане; на фиг. 2 - разрез А - А на фиг, 1.Переборка 1 судна содержит полотнище 2 и вертикальные ребра жесткости 3,...

Номер патента: 1082670

Опубликовано: 30.03.1984

Автор: Брилев

МПК: B63B 7/06

Метки: лодка, складная

...Т-образных распорок йриодновременном натяжении эластичной оболочки, при этом верхние кромки направляющих пазов имеют стопорные канавки дляфиксации взаимодействующих с ними поперечных Т-образных распорок.На фиг. 1 изображена складная лодка,продольный разрез; на фиг. 2 - разрезА - А на фиг. 1; на фиг. 3 - схема сборкискладной лодки.40Складная лодка содержит разборныйкаркас 1 и эластичную оболочку 2. Каркас1 размещен с внутренней стороны эластичной оболочки. Продольный набор каркасасодержит жесткие пластины, из которыхпластины 3 установлены вдоль бортов со 45стороны носа, пластины 4 - вдоль бортовсо стороны кормы, пластина 5 - на днищесо стороны носа, пластина 6 - на днищесо стороны кормы. Пластины 3 и 4 верхними частями прикреплены к...

Номер патента: 1082671

Опубликовано: 30.03.1984

Авторы: Аграфенин, Кулаков

МПК: B63B 9/00

Метки: корпуса, постель, секций, судна, формирования

...пазами, а стойки установленыв последних с возможностью прижима ихк боковым стенкам пазов, при этом верхние концы стоек в каждой балке попарносоединены шарнирами.На фиг. 1 схематично изображена постель для формирования секций корпуса судна; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 3; на фиг. 5 - разрез Г - Г на фиг, 3.Постель содержит подвижные балки 1; на которых размещены стойки 2, Стойки 2 установлены в пазы 3, к боковым стенкам которых прижаты нижние концы стоек 2, В верхней части стойки 2 соединены попарно шарнирами 4. Перед формированием секции 2 соединены попарно шарнирами 4.Перед формированием секции корпуса судна постель настраивают на заданные параметры и...

Номер патента: 1082672

Опубликовано: 30.03.1984

Авторы: Беззубик, Соколов

МПК: B63B 9/02

Метки: винта, гидродинамических, гребного, модели, нагрузок

...с вертикальным валом 29, который, в свою очередь, через шарнирную муфту 30 связан с приводным двигателем 31, установленным на ферме 32 на амортизаторах 33. Вертикальный вал 29 проходит внутри ножевого обтекателя 34, который жестко скрепляет ферму 32 с подводным обтекателем 11, фиксация в корпусе обтекателя 11 в его продольном направлении цилиндрических стаканов 14 и 24 с их подшипниковыми опорами 13 и 23, а также корпуса конического редуктора 19 осуществляется распорными втулками 35 и 36. На гребном валу 2 закреплена модель гребного винта 37.Устройство работает следующим образом.Гидродинамические силы, возбуждаемые гребным винтом 37, преобразуются измерительными датчиками 3 в пропорциональные электрические сигналы, которые с помощью...

Номер патента: 1082673

Опубликовано: 30.03.1984

Автор: Чевардин

МПК: B63B 15/02

Метки: мачта, судовая

...шарнирной тягой.На фиг. 1 показана судовая мачта, общий вид; на фиг. 2 - узел 1 на фиг. 1,Судовая мачта состоит из стойки 1 трубчатого сечения, стандерса 2 и промежуточного звена 3 коробчатого сечения. В верхней части промежуточного звена выполнен паз, в котором при помощи горизонтальной оси 4 установлена стойка 1.Нижней частью промежуточное звено шарнирно соединено при помощи жестких тяг 5 со стандерсом, образуя таким образом подвижный параллелограмм, Верхние тяги подвижного параллелограмма своими выступающими за промежуточное звено концами 6 при помощи тяги 7 шарнирно соедииены через обух 8 со стойкой выше гори-, зонтальной оси 4. Возможен вариант крепления тяги, 7 со стойкой ниже оси 4 вращения. В этом случае верхние тяги...

Номер патента: 1082674

Опубликовано: 30.03.1984

Авторы: Гелимсон, Каминский, Каринцев

МПК: B63B 19/02

Метки: высокого, давления, иллюминатор

...Цель изобретения - повышение проч ностных характеристик иЛлюминатора высокого давления.Поставленная цель достигается тем, что иллюминатор высокого давления, содержащий смотровое плоскопараллельное цилиндрическое стекло, закрепленное цосредством прижимного кольца в корпусе, в котором выполнена цилиндрическая кольцевая выточка с опорной торцовой и радиальной по верхностями для смотрового стекла, при этом между поверхностями цилиндрической кольцевой выточки корпуса и смотровым стеклом образован зазор, который герметизирован уплотнительными элементами, снабжен двухступенчатым поршнем, установ- ЗО ленным в радиальном двухступенчатом цилиндрическом углублении, выполненном в корпусе иллюминатора, в котором выполнен также канал, соединяющий...

Номер патента: 1082675

Опубликовано: 30.03.1984

Авторы: Ковалев, Мащенко, Мильчуцкий, Сергеев

МПК: B63B 19/19

Метки: закрытие, люковое, судовое

...судовое люковое закрытие, вид сбоку; (штрих-пунктирной линией показано открытое положение половины закрытия); на фиг. 2 - то же, вид вплане; на фиг. 3 - разрез А - А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг, 2; на фиг. 5 - узел 1 на фиг, 4; на фиг. 6 - разрез В - В на фиг. 5.Судовое люковое закрытие содержит несколько шарнирно соединенных между собой секций 1 - 4,. опирающихся на комингс люка 5. Первая секция 1 соединена шарниром 6 с двумя корпусными фундаментами 7 за поперечным комингсом люка 5. На каждом фундаменте 7 смонтировано по два силовых цилиндра 8 и 9, один из которых (8) связан шарниром 10 с фундаментом 7, а шарниром 11 с силовой петлей 12 секции 1. Другой силовой цилиндр 9 закреплен на фундаменте 7 с помощью шарнира 13...

Номер патента: 1082676

Опубликовано: 30.03.1984

Автор: Сорокин

МПК: B63B 21/04

Метки: совместной, стоянки, судов, швартовное

...друг с другом скобами 6 (фиг. 2). К стропу 4 периферийными стропами 7 прикреплены гидро- динамические тормоза, выполненные в виде оболочек 8 сферической или конической формы, обращенных выпуклостью или вершиной 5 1 О 15 2 О 25 зо 35 4 О 45 50 конуса вниз. К нижней части оболочек 8 прикреплены грузы 9 кольцевой формы, через центральные отверстия которых проходит строп 4, к нижнему концу которого присоединен вытяжной канат 10, проходящий на барабан вспомогательной, например ручной, лебедки (не показана), установленной на втором судне.Устройство работает следующим образом.После пришвартовки судов друг к другу конец швартова 1, пропущенный через шкив 3, подают и закрепляют на палубе меньшего судна, а второй конец, где закреплен строп 4,...

Номер патента: 1082678

Опубликовано: 30.03.1984

Авторы: Волощук, Гильбурт, Плотников, Самсонов, Соляниченко, Шиповсков

МПК: B63B 35/44

Метки: высоких, линией, проводки, сооружений, судне, электропередачи

...захват 17, По направляющим 1 и платформе 7 проложен тяговый трос 18, который через блок 19 подсоединен к приводу 20. С противоположной стороны тяговый трос соединен с тележкой 21, установленной на направляющие. Для исключения контакта проводов между собой в процессе проводки сооружения 2 под проводами одноярусных линий без отключения электроэнергии применяются зажимы 22. Зажим состоит из решетки 23, в теле которой выполнены пазы 24. К решетке на рычагах 25 шарнирно прикреплена гребенка 26 с зубьями 27. В верхней части гребенки имеется обух 28 для подсоединения такелажного каната 29.Устройство работает следующим образом.На наружную поверхность сооружения 2, подлежащего проводке под проводами передачи, устанавливаются направляющие 1. На...

Номер патента: 1082679

Опубликовано: 30.03.1984

Авторы: Борисенко, Гальченко, Голобокова, Штейн

МПК: B63B 59/08

Метки: поверхности, подводной

...перемещения на шлицах 9 приводного вала 4. Втулка 7 под пружинена плоской пружиной 10, установленной в направляющих 11 рабочей головки 3. В корпусе 1 выполнены отверстия 12 для прохода воды.Устройство работает следующим образом.55При включении гидромотора 2 вращаются приводной вал 4 и рабочая головка 3,которая прижимается к очищаемой поверхности в результате разрежения за счет действия центробежных сил, возникающих при вращении ворса рабочей головки 3. При этом на корпус 1 передается реактивный крутящий момент, разворачивающий аквалангиста. Этот крутящий момент зависит от усилия прижатия рабочей головки 3 к очищаемой поверхности и вследствие этого может изменяться по величине во время очистки, например, при дополнительном прижатии...

Номер патента: 1084169

Опубликовано: 07.04.1984

Авторы: Бурлаков, Васильев, Келим, Краснер, Мельников, Старобинский

МПК: B63B 1/00

Метки: носовая, оконечность, судна

...общейполноты, содержащая цилиндрическуювставку со.шпангоутами, выполненнымив виде отрезков упрямых; соединенныхмежду собой кривыми, причем. днищевые и бортовые ветви шпангоутов выполнены параллельными между собой исоединены дугами постоянного радиуса,образуя две симметричные цилиндриче.ские поверхности и третью цилиндрическую поверхность, образующая кото"рой перпендикулярна основной плоскости Я .Однако такая форма корпусавыпол- .ненная в виде части двуполостногогиперболоида, обладает достаточнойсложностью и не дает технологическихпреимуществ.,Целью изобретения является улучМниетехнологичности при постройкеи ремонте судна.Для этого в носовой оконечности , 35судна, преимущественно речного, сбольшим чей 0,8 коэффициентом...

Номер патента: 1084170

Опубликовано: 07.04.1984

Авторы: Краснер, Лаппо

МПК: B63B 1/06

Метки: пассажирское, речное, судно

...и мидель-шпангоут, имеющий подъем и радиус закругления скулы Ц.Недостатками известного речного пассажирского судна являются :слож ность технологии постройки судна (выполнение большого количества сложных гибочных операций (с применением выбойки и горячей гибки корпуса) при выполнении набора корпуса с его об шивки, невозможность изготовления обшивки корпуса из листов, разверты-, вающихся на плоскость, необходимость изготовления сложной, дорогостоящей(1постели. Кроме того, значительна 25 трудоемкость. ремонтных работ (сложность замены листов и набора).Целью изобретения является упрощение технологии постройки судна и снижение трудоемкости ремонтных ЗО работ.Указанная цель достигается тем, то в речном пассажирском судне, еимущественно...

Номер патента: 1084171

Опубликовано: 07.04.1984

Авторы: Перельман, Суплотов, Шалаев, Юферев

МПК: B63B 3/26

Метки: корпуса, перекрытие, судна

...дляперехода ребер жесткости таких размеров уменьшают поперечное сечениеи прочность балок, Поэтому для компенсации ослабления и обеспечениязаданной прочности балок их высотадолжна быть увеличена, что соответственно уменьшает полезный объем помещений судна.Целью изобретения является увеличение полезного объема помещений.судна путем уменьшения высоты судовых балок.Указанная цель достигается тем,что в перекрытии корпуса судна, содержащем обшивку с ребрами жесткости, перекрестные балки с вырезамиlдля прохода ребер:жесткости и кницы, З 5соединяющие ребра жесткости с балками, высота вырезов в перекрестныхбалках меньше, чем высота ребер жесткости, а верхняя часть ребер жесткости в местах пересечения с перекрестными балками подрезана на 03-0,5...

Номер патента: 1084172

Опубликовано: 07.04.1984

Авторы: Видин, Волошко, Мильто, Ткаченко

МПК: B63B 3/68

Метки: зашивки, крепления, панели, помещения, судового, узел

...относится к судостроению, в частности к конструктивнымэлементам зашивки судовых помещений.Известен узел крепления панелизашивки судового помещения, содержащий выступы, выполненный на кром-ках пйнели, каждый из которых расположен к соответствующем пазу полого профиля каркаса и выполнен сучастком, перпендикулярным к плос ОкОсти панели и отгибом, направленным. к щ)отивоположной кромке 11 .Конструкция узла достаточно сложна.Цейвю изобретения является упро 3 цение конструкции и повышение надеж-.ности крепления зашивки,Для достижения этой цели в узлекрепления панели эашиВки судового помещения, содержащем выступы, выполненные на кромках панели, каждый изкоторых расположен в соответствующемпазу полого профиля каркаса и выполнен с участком,...

Номер патента: 1084173

Опубликовано: 07.04.1984

Автор: Скороходов

МПК: B63B 9/00

Метки: винтов, гребных, демонтажа, монтажа, судна

...осуществляется спомощью гидродомкратов 4, вертикаль"ное - с помощью гидродомкратов 5Положение ползунов 2 относительносаней фиксируется с .помощью болтов 6.Для крепления стоек 3 на .требуемойвысоте служат прокладки 7.,Верхние части стоек 3 выполненыконсольными и представляют собойкоромысла 8; Последние по обеимФсторонам устройства имеют разнуювысоту. В полых концах 9 коромысел 8установлены горизонтально и вертикально подвижные постели 10 дляукладки гребных винтов. Горизонтальные (вдоль стоек) перемещения постелей 10 внутри полых концов 9 коромысел 8 осуществляются с помощью винтовых домкратов 11, вертикаль- ное - с помощью гидравлических домкратов 12.Постели 10 содержат. опорные элементы, выполненные в виде пальцев 13 с возможностью...

Номер патента: 1084174

Опубликовано: 07.04.1984

Авторы: Алексеенко, Больбот, Стародубцева

МПК: B63B 9/00

Метки: наружной, обжатия, обшивки, сердца

...с прижимной тележ- ником 9, Гайка 10. с прижимным винчкои, оборудованной- стрелой с при- том 12, оборудованным обжимной пяжимным винтом и механизмом его выд- той 13, образует самотормозящую винвижения, включающем привод и понижаю З 5 товую паРу 14,чщии редуктор, в зубчатое колесо пос- Понижающий редуктор 5 заключенчледнеи ступени которого встроена гай в корпус, выполненный с двумя фланка, через которую пропущен прижимной цами. Верхний фланец 15 предназнавинт, зубчатое колесо последней сту- чен для крепления к стреле 3 самоходпени понижающего редуктора установ ного портала 1, а к нижнему фпанлено с возможностью вращательного цу 16 закреплен защитный кожух 17перемещения относительно гайки, ох- прижимного винта 12,ватывает ее снаружи, а...

Номер патента: 1084175

Опубликовано: 07.04.1984

Авторы: Вшивцев, Притуленко

МПК: B63B 9/00

Метки: газохода, главного, двигателя, монтажа, патрубка, сборника, судна

...монтажной опоре, этот котел центрируют с помощью направляющих монтажной опоры, после чего подсоединяютк фланцу патрубок-сборник, причемпогрузку последнего на судно осуществляют после его соединения с утилизационным котлом.на преддоковой площадке.На чертеже представлена монтажнаяопора, расположенная на преддоковойплощадке, с установленными на нейпатрубком-сборником и утилизационнымкотлом. Монтаж патрубка-сборника газохща.главного двигателя осуществляютследующим образом. 2На предцоковой площадке 1 устанавливают монтажную опору 2, имеющую платформу 3 для размещения рабочих. На опорные швеллеры 4 монтажной опоры 2 устанавливают краном патрубок-сборник 5, При этом последнийугольниками 6 временно крепят к опоре 2 с помощью сварки, На...

Номер патента: 1084176

Опубликовано: 07.04.1984

Авторы: Абрамов, Иваницкий, Соломевич

МПК: B63B 9/06

Метки: объемной, сборки, секции, судовой

...главного и высокого набора к нижнемуи верхнему плотнищам, высокий наборвыполняют разъемным в горизонтальном направлении и приварку его ведут к полотнищам раздельно.располаЗОгая набором вверх верхнее полотнище,которое затем устанавливают по линии разъема одноименного высокогонабора на нижнее полотнище и сваривают по линии разъема. 35Кроме того, к части высокого набора, устанавливаемой на нижнее по"лотнище, предварительно привариваютпереходной поясок,При этом часть высокого набора,устанавливаемую на нижнее полотнище,выполняют из таврового или полособульбового профиля.На фиг, 1 показано нижнее полотнище со стороны главного и высокого 45набора, на фиг. 2 -верхнее полотниЖ у 176 2ще со стороны главного и высокогонабора на фиг. 3 -,...

Номер патента: 1084177

Опубликовано: 07.04.1984

Авторы: Куковицкий, Латкин, Михайлов, Плетцер

МПК: B63B 9/06

Метки: корпуса, постройки, судна

...смежных блоков.На фиг, 1 показано положение бло 40ков перед стыковкой; на Фиг. 2 -процесс стыковки на Фиг 3 - сечение А-А на фиг. 2,На чертежах обозначены блоки 1,2корпуса, продольные переборки 3,4,45вертикальные стойки 5, установленные .на продольных переборках 3 и 4, атакже накладной элемент 6 (металлическая полоса).Изготавливают корпус из двух симметричных блоков 1,2, устанавливают50продольные переборки 3,4. Затем изготавливают пластины жесткости 5 сшириной равной монтажному интервалу между блоками. Чтобы стойки 5обеспечивали необходимую жесткость1при транспортировке блоков, их можно выполнять л -образной формы, Пластины жесткости 5 устанавливают на 77 2продольных переборках 3 и 4 так, чтобы после соединения блоков 1 и...

Номер патента: 1084178

Опубликовано: 07.04.1984

Авторы: Макаров, Неговский, Соболев

МПК: B63B 9/06

Метки: набора, судового

...швамежду осямисварочных головок,Ч - скорость сварки,.о - толщина ребра жесткости. где Устройство для осуществления предлагаемого способа, включающее стол, на котором размещены подвижный и неподвижный самоцентрируемые захваты, а также прижимное устройство и портал с расположенными на нем сварочными головками, прижимное устройство смонтировано на столе с воэможностью перемещения вдоль него от привода и одновременно со сварочны" ми головками, которые установлены в направляющих портала с возможностью перемещения по ним одна относительно другой10843На фиг, 1 изображено устройство, общий вид, на фиг. 2 - раз" рез А-А на фиг. 1, на фиг, 3 - разрез Б-Б на фиг. 1.устройство состоит из неподвижного стола 1, на котором установле 5 ны...
