B63B — Корабли или прочие плавучие суда; оборудование для судов
Корпус судна
Номер патента: 730291
Опубликовано: 25.04.1980
Авторы: Александэр, Анджэй, Ежы, Марэк, Яцэк
МПК: B63B 9/06
...1, среднюю 2 и носовую 3 части с поперечными поверхностями разъемов.Суммарная длина частей 2 и 3 равна трем-восьми длинам части 1, причем поперечная поверхность разъема частей 1 и 2 удалена на 0,5 - 2,0 максимальной ширины части 2 от кормового перпендикуляра А, а поперечная поверхность разъема частей 2 и 3 удалена на 0,25 - 1,5 максимальной ширины части 2 от носового перпендикуляра Б.Поперечные поверхности В и Г разъемов частей 1 и 2, а также 2 и 3 могут быть выполнены плоскими, перпендикулярными диа метральной плоскости корпуса судна и наклоненными к его основной плоскости под углом а в диапазоне от 30 до 90.Поперечные поверхности каждого из разъемов между частями 1 и 2, а также 2 и 3 могут быть выполнены трехгранными и...

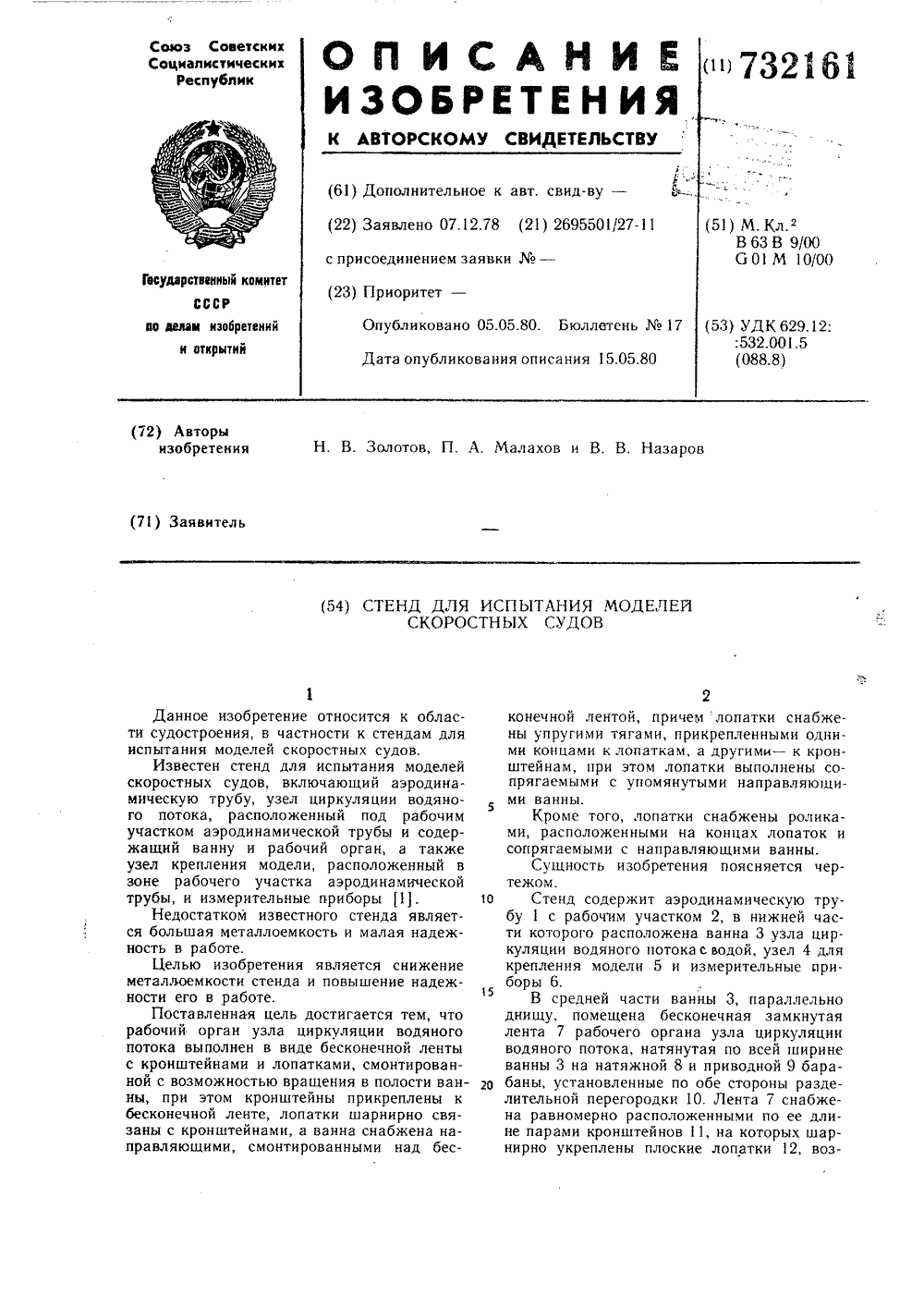

Стенд для испытания моделей скоростных судов
Номер патента: 732161
Опубликовано: 05.05.1980
Авторы: Золотов, Малахов, Назаров
МПК: B63B 9/00
Метки: испытания, моделей, скоростных, стенд, судов
...стенках ван ны 3 в месте установки модели 5. Над натяжным 8 и приводным 9 барабанами установлены направляющие лопатки 16, между которыми помещены брызговолногасители 17. Приводной 9 барабан соединен с электродвигателем (не показан).Аэродинамическая труба 1 и ванна 3 помещены в герметичную камеру 18.Стенд работает следующим образом.В зависимости от программы испытаний с помощью ) зла 4 для крепления модели 5 последнюю устанавливают на определенной высоте над границей раздела воздух-вода или погружают в воду. Г 1 осле установки модели включают аэродинамическую трубу и электродвигатель (не показан). Включением электродвигателя, при помощи приводного 9 и натяжного 8 барабанов приводят в движение бесконечную замкнутую ленту 7 с лопатками 12,...
Устройство для испытаний моделей судов
Номер патента: 732162
Опубликовано: 05.05.1980
МПК: B63B 9/00
Метки: испытаний, моделей, судов
...подвижного рычага 4, снабженного катками 7, установленными в направляющих 8 и 9.На рычаге 4 смонтирован съемный поворотный стол 10, на котором устанавливается испытываемая модель судна (плавкрана) 11, Коромысло 3 снабжено отверстиями 12 для перестановки шарнира шатуна 2. Устройство содержит электропривод 13.Устройство работает следующим образом.732162 формула изобретения Фиг. / Модель 11 судна (плавкрана) устанавливают на стол 10. Синусный вибратор при помощи коромысла 3 сообщает рычагу 4 по- перечно-вертикальные колебания, имитирующие совместное воздействие на модель бортовой или килевой и сопутствующей ей вертикальной качки. Частота (период) колебаний устройства регулируется бесступенчато путем изменения частоты вращения электропривода...
Модель катамарана для определения внешних сил воздействия
Номер патента: 732163
Опубликовано: 05.05.1980
Авторы: Дмитриев, Крупицкий, Мерецкий
МПК: B63B 9/00
Метки: внешних, воздействия, катамарана, модель, сил
...3 - то же, продольное сечение.Модель катамарана,содержит секции корпусов 1, жестко связанные при помощи тензочувствительных кронштейнов 2 с продольным тензочувствительным соединительным мостом 3. С помощью тензочувствительных стоек 4 элементы 5 днищевой обшивки закреплены на соединительном мосту 3. Элементы 5 и корпуса 1 соединены гибкой водонепроницаемой тканью 6. На кронштейнах 2, мосту 3, стойках 4 установлены тензочувствительные элементы 7,Модель катамарана работает следующим образом.Внешние нагрузки, действующие на секции корпусов 1, фиксируются элементами 7 кронштейнов 2 и моста 3, характеризуя соответственно поперечный изгиб моста и продольный изгиб и кручение модели в целом. Внешние нагрузки, действующие непосредственно на...
Люковое закрытие
Номер патента: 732164
Опубликовано: 05.05.1980
Авторы: Альтов, Кедров, Тресков
МПК: B63B 19/14
...крыокой. Серьга 8 гпарнирно соединена одним концом с рычагом 6, а другим - с опорой 9, установленной на опорной раме. Для ограничегия поворота серьги на опорной раме утановлеп упор О. Для оосспечения горизонтального подъема крышки в начальный момент на ней установлен опорный выступ 1, пипающийся на башмак 12 с наклонной опорной плоскостьо.Открывание крьппкн происхо ьчт ледуюшим образом.При подаче в гидроцилиндр 2 рабочей жидкости под давлением шток 7 перемешает рычаг 6, поворачивая серьгу 8 на оси.у опоры 9. При этом крышка, поднимаясь, перемегцается влево, а выступ 11 скользит по наклонной плоскости башмака 12, что обеспечивает горизонтальный подъем крышки с уплотнителем и следовательно одновременный подъем (снятие) уплотнителя по...
Судовое спуско-подъемное устройство подводного аппарата
Номер патента: 732166
Опубликовано: 05.05.1980
Автор: Шляхов
МПК: B63B 27/16
Метки: аппарата, подводного, спуско-подъемное, судовое
...аппарата содержит сквозной канал 1 шахты, выполненный в корпусе 2 судна, стационарные направляющие 3, смонтированные на стенках канала 1, стационарную направляющую 4, установленную между палубами, дополнительные направляющие 5 и 6, жестко закрепленные на тележ ке 7 узла перемещения дополнительных направляющих.Подводный аппарат 10 расположен в направляющих 3.Устройство работает следующим образом. При необходимости применения подводного аппарата совместно с контейнером 8 тележка 7 из положения по-походному передвигается под ось сквозного канала 1 20 шахты,до совмещения оси выреза а сосью сквозного канала 1.Аппарат 10 опускается на контейнер 8,и производится монтаж последнего. Аппарат 10 после монтажа контейнера 8 поднимается,отводятся...
Носовая оконечность судна
Номер патента: 734056
Опубликовано: 15.05.1980
МПК: B63B 1/06
Метки: носовая, оконечность, судна
...носаи бортов полость 4, служащую ловушкой для воды, попадающей наглавную палубу 1 при движении судна против волн.Для предотвращения обратного движения воды после ее попадания наглавную палубу 1, последняя имеетседловатость 5 и уклон к бортам,что обеспечивает свободный сток воды с палубы. Сопряжение наружнойобшивки корпуса с главной палубой734056 Формула изобретения 7 Составитель О. Мурыгинактор О. Торгашева Техред Н.Бабурка Корректо аро 3/26 Ти ЦНИИПИ Государстпо делам изобр 5, Москва, Ж,Подпмитета СССРткрытийнаб., д. 4/5 ж 49 нног ений аушс Заказ 1 е 1130 илиал ППП Патент, г, Ужгород, ул. Проектн 1 выполнено по плоскости 6, наклоненной под углом 20-50 к плоскости конструктивной,ватерлинии.С целью экранирования и заброса в ловушку"...
Монтажное соединение продольных балок днища и второго дна с непроницаемым флором судна
Номер патента: 734057
Опубликовано: 15.05.1980
МПК: B63B 3/26
Метки: балок, второго, дна, днища, монтажное, непроницаемым, продольных, соединение, судна, флором
...пространства вместо сплошного по всей высоте второго дна ребра 1 жесткости к непроницаемому флору прива/рены вертикальные элементы - нижний 9 и верхний 10, свободные концы кото-, рых срезаны на ус. Для удобст ва сварки стыков наружной обшивки и настила второго дна со стороны междудонного пространства концы головок полособульбовых ребер 1, 9 и 10 жесткости срезаны, а на образовавшемся утонении головки выполнен полукруглый шпигат 11.Монтажное соединение продольных балок днищевой секции с непроницаемым флором в смежной секции осуществляют следующим образом.При изготовлении днищевой секции к ее непроницаемому флору 4 приваривают вертикальные ребра 1 или элементов 9 и 10 жесткости, расположенные в плоскости соответствующих пар продольных...
Уплотнение крышки люка транспортного средства
Номер патента: 734058
Опубликовано: 15.05.1980
Автор: Городовой
МПК: B63B 19/26
Метки: крышки, люка, средства, транспортного, уплотнение
...В поверхность уплотнителя 1, взаимодействующую с уплотнительной кромкой 5, вмонтирован слой б гибкого нерастяжимого материала, например ткани. Боковые стенки обоймы 2 выполнены упругими. Уплотнитель 1 установлен в обойме 2 с предварительным натягом и поэтому под воздействием боковых сторон обоймы находится в поджатом с боков состоянии, При этом на поверхности, в которую вмонтирован слой 6 ткани, образована выпуклость, направленная в сторону уплотнительной кромки 5. За счет укаэанной выпуклости высота поджатого уплотнительного элемента превышает его высоту в исходном состоянии, до установки в обойму. В боковых стенках обоймы 2 выполнены поперечные вырезы 7, позволяющие боковым сторонам обоймы в разных местах отклоняться в стороны,...
Трюмная ячейка судна-контейнеровоза для перевозки контейнеров, кратных друг другу по длине в два раза
Номер патента: 734059
Опубликовано: 15.05.1980
Автор: Дреко
МПК: B63B 25/22
Метки: два, длине, друг, другу, контейнеров, кратных, перевозки, раза, судна-контейнеровоза, трюмная, ячейка
...снабжена конической формыштырями 5, прикрепленными к настилу 4 в месте расположения каждойвертикальной направляющей 3, и вертикальными стойками 6, прикрепленными к боковым стенкам 2 в среднейчасти их длины и равными по высотеглубине расположения настила 4, афиксирующие элементы выполнены ввиде клиновидных планок 7, прикрепленных к настилу 4 и расположенныхпараллельно боковым стенкам 2.Штыри 5 выполнены сопрягаемымис гнездами 8, установленными по углам днищ и крьадек контейнеров 9,Между ярусами контейнеров 9 установлены дополнительные одинарные10 или двойные 11 штыри, выполненныев форме конусов.На верхнем ярусе контейнеров 9 установлены стяжки 12, сопрягаемые сторцами контейнеров 9 упомянутоговерхнего яруса. 15Погрузка и крепление в...
Подъемный судовой трап
Номер патента: 734060
Опубликовано: 15.05.1980
Авторы: Иванисенко, Николаенко
МПК: B63B 27/14
Метки: подъемный, судовой, трап
...балкафиксируется упором 9,При вытравливании подъемного каната 4 с барабана лебедки 2 сходня1, поворачиваясь на кронштейне 8,вываливается из ниши борта до тех пор,пока заливающаяся балка 3 не зафиксируется в горизонтальном положенииупором 9, Во время этой операцииразъемный шарнир обеспечивает соеди,нение заваливающейся балки 3 с полой штангой 5. При дальнейшем вытравливании подъемного каната прямоугольный палец 7 разъемного шарниравыходит из фигурных прорезей щек б,что обеспечивает разобщение полойштанги с заваливающейся, балкой иопускание трапа на необходимый угол.При подъеме трапа операции выполняют в обратном порядке; заваливаю734060 Формула изобретения Фила щаяся балка 3 поднимается полой штангой 5 и вместе со сходней 1...
Устройство для мойки емкости
Номер патента: 734061
Опубликовано: 15.05.1980
МПК: B63B 57/02
...связанным с подвижным стволом 15;5Подвижный ствол 15 расположен поворотно на горизонтальной оси подвижного корпуса 5, составляет с этой осью угол 90 и выполнен в видеоудлиненной трубы, на концах которой симметрично расположены сопла 16.Поворотный корпус 8 в нижней части сидит на штанге 17, связанной с набором танка, например, килевой балкой 18. 15Устройство работает следующим образом.Иэ моечной магистрали по неподвижному трубопроводу 6 вода направляется.через подвижный корпус 5 к под вижному столу 15 к соплам 16. Часть воды из моечной магистрали приводит в действие гидравлический привод 3, который передает вращение через коническую передачу 4 подвижному25 корпусу 5, который вращает поворотный корпус 8. Серьга 9 соверщает колебательное...
Перегрузочная система для судов с крупными грузовыми модулями
Номер патента: 735477
Опубликовано: 25.05.1980
Автор: Титов
МПК: B63B 27/00
Метки: грузовыми, крупными, модулями, перегрузочная, судов
...дополнительного отсека 1 и отсеков 2 располагаются помешения 12 для расположениявспомогательяого оборудования и механиэмов перегрузочной системы. Крупные грузовые модули 13 перевозятсямалотоннажным фидерным судном 14 итранспортным судном полупогруженного типа 15. Транспортное судно 15 содержит жилые и служебные помеШения16,.рули глубины, 17 и днишевые люковые перекрытия 18 судна 15,Перегрузочная система работаетследуюшим образом,Судно 15 перед подходом к перегрузочной,системе продувает балластные танки, обеспечивая минимальную"осадку и заводится в шлюзовую каме ру с дополнительным отсеком 1. Ворота 4 закрываются (см.фиг. 1). Проемышахт 9 перекрыты понтонами, так какшахта 9 также заполнена водой. Уровень воды в шлюзовой камере...
Способ постройки полупогруженной платформы для подводного бурения нефтяных и газовых скважин
Номер патента: 735478
Опубликовано: 25.05.1980
Авторы: Буракин, Еремин, Кутняков, Спирин, Федоров
МПК: B63B 35/44
Метки: бурения, газовых, нефтяных, платформы, подводного, полупогруженной, постройки, скважин
...на степене Способ осуществляют следующим образом. Поплавки 1 собирают на стапеле с установкой на них закладных частей опорных колонн 2 и переводят их на преддамбовую площадку, где оборудовано построечное место для предварительного стыкования базовых ,поясов опорных колонн (на чертежах не показано).Здесь производят установку базовых поясов 3 опорных колонн и стыковку их с закладными частями опорных735478 Формула изобретения 30 ираж 497 Подписно з 2328/1 ЦНИИПИ л. Проектная Ужгород ент Филиал ПП колонн 2, после чего базовые пояса 3 жестко связывают между собой раскосами 4, затем отстыковывают базовые пояса 3 от закладных частей опорных колонн 2, транспортируют собранную конструкцию известным способом на следующую,преддамбовую...
Устройство для очистки и окраски корпуса судна
Номер патента: 735479
Опубликовано: 25.05.1980
МПК: B63B 59/00
Метки: корпуса, окраски, судна
...изменение расхода масла, поступающего в полости управляющего гид О роцилиндра 21 и силового гидроцилиндра 23 поворота колес, что позволяет согласовать движение поршней гидро- цилиндров 21 и 23. Сигнал об изменении кривизны поверхности передае ся золотнику 22 и от него к гидро- цилиндру 23 поворота колес.Гидравлическая система управлениявыдвижением телескопической мачтыи блоком подачи состоит из телеско Опической мачты 2, моментного гидроцилиндра 5, силового гидроцилиндра4 и трех трехпозиционных распределителей 27-29,Устройство работает следующим55о бр азом.Самоходная тележка 1 подъезжаетк корпусу судна 30 и после чеговключением распределителя 27 производится подача и прижим силовымгидроцилиндром 4 рабочего органа бОдля окраски...
Устройство для окраски днища судна в доке
Номер патента: 735480
Опубликовано: 25.05.1980
Авторы: Мась, Тер-Минасов
МПК: B63B 59/00
Метки: днища, доке, окраски, судна
...расположенные по обе сторо-. ны полости 15, и .резиновое кольцо 48 препятствуют попаданию краски в подшипники 12.Устройство работает следующим образом.В бак 30. заливается готовая к употреблению "краска, в нее опускается до дна бака приемный храпок 32 насоса 31, и бак закрывается крышкой. Водитель садится,на сидение транспортного средства 1 и подЪезжает на нем под готовое к окраске днище судна 7, включает вращение бокового. вала 24 отбора мощности и гидроцилиндром 22 поднимает стрелы 3 с кронштейном 2 вверх до прижатия роликов 19 опоры 18 к днищу судна 7, при этом пружинами 8 рычаги б и катковые кисти 41 будут также прижаты к днищу. Поворотом корпуса 4 во втулках 44, ванночек 39 на осях 42 и рычагов б на осях 9 обеспечивается...
Устройство для крепления и сбрасывания спасательного бокса
Номер патента: 737288
Опубликовано: 30.05.1980
Автор: Дубенко
МПК: B63B 23/28
Метки: бокса, крепления, сбрасывания, спасательного
...12 для фиксации в положении ппохолному.Вал 8 жестко соединен с центральным упором 18. Упор 18 опирается на центральный фиксатор 19, выполненный в виде станины 20 с подвижными кулачками 21. Станина 20 снабжена жесткой конусной пружиной 22 для смягчения удара упора 18 в момент сбрасывания бокса 6, Ку, лачки 21 станины 20 в положении по-походному упираются в муфты 23, обхватывающие кулачки 21, Муфты 23 состоят из двух полуколец 24, которые соединены скобами 25, связанными между собой ковшами 26 с тягами 15 механизма 16. Бокс 6 крепят к палубе 11 судна поперечными найтовами 27 с обжимными талрепами 28 и их разобщающими механизмами 29, Механизм 16 снабжен проводником 30. фконтактируя своими роликами 4 с направляющими 5 бокса 6. Для...
Способ ремонта судовых корпусных конструкций
Номер патента: 738932
Опубликовано: 05.06.1980
Авторы: Авербух, Николава, Ребров, Ревенко, Шерстобитов
МПК: B63B 9/00
Метки: конструкций, корпусных, ремонта, судовых
...надежности заделки.Это достигается тем, что стекло- пластиковое покрытие выполняют из отдельных частей по площади участка, а промежутки между частями заполняют герметиком, причем целесообразно применять герметик резино-битумного состава.На фиг.1 показана схема заделки металлической корозионной палубы, (вид сверху) по предлагаемому способу; на фиг,2 - сечение А-А фиг.1,Предлагаемый способ ремонта заключается в том, что на поверхность корроэированной палубы 1 наносят стеклопластиковое покрытие 2 отдельными участками Б,ВГ с промежуткамйд между ними, которые заполняют герметиком 3, например, резино-битумного состава, компенсирующим разностьдеформаций металлической конструкциипалубы и стеклопластикового покрытия.Формула изобретения1....
Способ монтажа в сухом доке опорных колен самоподъемной плавучей буровой установки
Номер патента: 738933
Опубликовано: 05.06.1980
Автор: Фалеев
МПК: B63B 9/06
Метки: буровой, доке, колен, монтажа, опорных, плавучей, самоподъемной, сухом, установки
...подъемников 4, поднимают опорные колонны,передавая при этом вес буровой установки на комплект башенных опор 8Подъем опорных колонн производятдо тех пор, пока нижний торец каждойиз них не окажется йриблйзительно 0на уровне днищевой наружной обшивки 9 корпуса 1 буровой устанбвки(фиг.б). Вслед за этим с помощьюкранов дока подают секции 10 нижней "лопасти опорных колонн на расположен- б 5 ные на днище дока монтажные тележки 11, оборудованные гидродомкрата-.ми и центрирующими устройствами. С помощью тележек 11., перемещающихся по днищу дока, например повременным накладным рельсовым путям,подают секции 10 опорных коЛонн подкорпус 1 для стыкования секций 10 снижним торцом ранее смонтированныхучастков опорных колонн. Послестыкования и приварки...
Устройство для автоматической швартовки и перемещения судов вдоль причала
Номер патента: 738934
Опубликовано: 05.06.1980
МПК: B63B 21/00
Метки: автоматической, вдоль, перемещения, причала, судов, швартовки
...воспринимается обоими пневмо 34 фбаллонами 21, которые врвшвются нв осях 23 по ходу судна, а качающаяся шТанга 22 с ползуюм 27 входит в квадратную полость 25 станины 24.При дальнейшем перемещении судна вдоль причала ролик 18 начинает скользить по борту судна, прижимает к стенке причала и перемещает шток 17, который при помощи гибкой связи 19 выбирает фиксатор 20. фиксатор 20 освобождает каретку 5, и она начинает перемешаться по направляющим 6 вверх под действием пружинных элементов 8, При перемещении звездочки 11 вместе с кареткой 5 ее зубья входят в П-образный канал приввльного бруса 15 судна 1 и взаимодействуют со спицами 16.В аварийном случае звездочка 11 входит в П-образный канал приввльного бруса 15 судна 1, благодаря скосу...
Устройство для крепления судового козлового крана по походному
Номер патента: 738935
Опубликовано: 05.06.1980
Авторы: Михеев, Сахаров, Чарфас, Шпак
МПК: B63B 27/12
Метки: козлового, крана, крепления, походному, судового
...крана 8 смонтировай привод 2010, имеющий полэуны 11 с наклонными фвыступами 12 каждый, Полэун перемещается винтом 13, приводимым во врайениеприводом 10. Каждый наклонный выступ 12 полэуна взаимодействует с пазом 14, выполненным в губке 9, Губки 9и ползуны 11 перемещаются в корпусеопоры 5.,Опорный штырь 4 выполнен конической формыи размещен в направляющей15 каждой анкерной конструкции 1.К гидроцилиндру 2 посредством основания 16 и обечайки 17 крепятся полукольца 18, имеющие коническую верхнююторцовуюповерхность, которая контактирует с торцовой частьюопорного"штыря 4.,Полукольца: 18, являющиеся клиновыми "замками, размещены в пазах 19основания 16 и связаны с йриводом .40(не показан).Для стопорения сферической головкиопорного...
Внутритрюмное аппарельное устройство судна
Номер патента: 738936
Опубликовано: 05.06.1980
Авторы: Мащенко, Мильчуцкий, Сергеев
МПК: B63B 27/14
Метки: аппарельное, внутритрюмное, судна
...рычагами 10 со штырями 11и конечными выключателями 12. Часть40блоков 5, смонтированных на секции 1,установлена с возможностью поворота относительно горизонтальной оси, Рычаги 10со штырями 11 смойтированы с воэмож 45ностью поворота на секции 1, а последняя выполнена с нишами б и в", сопрягаемымй с рычагами 10, и с частьюблоков 5, смонтированных на секщси 1.Рьяаг 10 снабжен направляющиМ звеном13 у, соцрягйемым,с тросбвой проводкой 4а каждый конечный выключатель 12 смон-тирован на секпии 1, выполнен сопрягаемымсо штырем 11 рычага 10 и связан электрической цепью с электросхемой управления приводом секции (не показано). Тро -совая щюводка 4 выполнена сопрягаемойпосредством соединительных звеньев 9и отводйых рощщов 8 с лебедками 7....
Ледокольная приставка
Номер патента: 738938
Опубликовано: 05.06.1980
Авторы: Монзырев, Наместников, Стажевский, Чураков
МПК: B63B 35/10
Метки: ледокольная, приставка
...конце шпором 9. Между форштевнем 7 и основанием консоли 8 по бортам носовой части корпуса 1 над консолью 8 выполнены направляющие пазы 10 для выталкивания льда. Направляющие пазы 10 сопряжены с консолью 8.Ледокольная приставка работает следующим образом.После сцепки корпуса 1 с толхачом 2 включают автоматическое раскачивающее устройство, силовые гидроцилиндры 6 которого, воздействуя через замки автосцепов 4 и сцепную балку 3, создают на корпусе 1 периодический диффирент с носа на корму с частотой, близкой к резонансной, При подходе корпуса 1 ледокольной приставки к кромке льда ее наклонный 2 О форштевень 7 наползает на лед до упора шпора 9 в нижнюю поверхность льда. При этом подъем кормы приставки способст. - вует наибольшему...
Установка для экспериментального определения параметров бортовой и килевой качки судна по линии видимого горизонта
Номер патента: 738939
Опубликовано: 05.06.1980
Авторы: Волков, Гоголев, Дубравин, Кобызев
МПК: B63B 39/14
Метки: бортовой, видимого, горизонта, качки, килевой, линии, параметров, судна, экспериментального
...луч отъюстирован в точку, которая в исходном положении совпадает с линией видимого горизонта, При включении установки . автоматически происходит включение источника 4 кадровых синхроимпульсов и генератора 7 калиброванных импульсов. Первый синхроимпульс запускает генераторы кадровой 2 и строчной 3 развертки, открывает электронный ключ 6 и выполняет операцию сброс" счетчиков устройства 9,При этом начальная фаза импульсагенератора 2 кадровой развертки смещает 40сканирующий луч в вертикальной плоскости, а прямоугольный импульс генератора 3 строчной развертки - в горизонтальной. Величина, отклонения сканирующеголуча в горизонтальной плоскости Определяется амплитудой прямоугольного импульса, а направление - его полярностью.По суммарным...
Автоматическое устройство для обработки корпусов судна
Номер патента: 738940
Опубликовано: 05.06.1980
Авторы: Болотов, Каплан, Ольховский
МПК: B63B 59/00
Метки: автоматическое, корпусов, судна
...воды высокого давления для гидродинамической очистки корпуса судна.Кроме того, в схеме управления предусмотрены усилителй 19, преобразователи 20, сумматоры 21 и вычислительный блок 22. Из исходного положения у борта подъемная площадка 3 начинает опускаться. При этом механизм 9по сигналам от датчиков 7 разворачивает держатель 6 таким образом, чтобыпри изменении кривизны поверхности8 корпуса судна, расстояния между датчиками 7 и обрабатываемой поверхностью были одинаковыми между собой, амеханизм 5 наклона стрелынаклоняя стрелу к корпусу по сигналам от техже датчиков 7, поддерживает это расстояние равным заданному, требуемомупо технологическим параметрам обработкиСкорость конца стрелы 4, на которомукреплен держатель 6 рабочих...
Устройство для оконтуровки стыкуемых элементов корпуса судна
Номер патента: 740592
Опубликовано: 15.06.1980
Авторы: Боровик, Гущенков, Лях, Прилипко
МПК: B63B 3/02
Метки: корпуса, оконтуровки, стыкуемых, судна, элементов
...38 с датчиком 39 угловых перемещений для автоматического поддержания постоянной скорости реза. Датчикилинейных перемещений 36 и угловых перемещений 39 связаны электрически соответственно с приводами вертикального 5и горизонтального 6 и 7 перемещенийтележки 4, в также с фотоэлектрическойследящей системой 40.На выдвижной штанге 11 установлен,фотоэлектрический следящий приемник 41с приводом (не показан), связанный фотоэлектрической следящей системой 40с прожектором 42 для удержания газорезательных головок 34 в плоскостиоконтуровки. Элементы следящей системы 40 установлены на прожекторе 42 ифотоэлектрическом приемнике 41, Прожектор 42 установлен на площадке 43тумбы 44, Площадка 43 имеет возможность вертикального перемещения...
Устройство для подъема и опускания крышки воздуходувной шахты
Номер патента: 740593
Опубликовано: 15.06.1980
Авторы: Гуревич, Сиротин, Шомов
МПК: B63B 19/14
Метки: воздуходувной, крышки, опускания, подъема, шахты
...реле 15, которое становится на самоблокировку через размыкающие контакты датчиков 14 положения крышки "закрыто", Другие раз мыкающие контакты электромагнитного реле 15 включают тяговое реле 11, которое, срабатывая, своим штоком 10 поворачимет угловую собачку 9, освобож дая от зацепления храповое колесо 7, и крышка 1 начинает падать под собственным весом, а трос 5 сматымется срасторможенного барабана 6, При этом сигнальная лампа 18 положения открыто" через размыкающие контакты 14 положения крышки закрыто и резистор 19 начинает гореть с пониженной яркостью, сигнализируя о начале выполнения команды и о нахождении крышки в промежуточном приоткрытом состоянии,При закрытии шахты срабатывают датчики 14 положения закрыто и...
Судовое люковое закрытие
Номер патента: 740594
Опубликовано: 15.06.1980
МПК: B63B 19/18
Метки: закрытие, люковое, судовое
...оси 10 поворота,Первое плечо 4 рычага 9 выполненосопряаемым с торцами Д и о секции 1, 25Обойма 8 смонтирована на торце О секции, перпендикулярном к дорожкам 4, Ползун установлен с воэможностью перемещения в обойме 8 и шарнирно связан сконцом первого. плеча О рычага 9, Второе плечо Г рычага 9 шарнирно связанопссредством оси 11 с другим концом гидроцилиндра 5,Длина участка первого плеча О рычага 9, сопрягаемого с торцом в секции 351, параллельным направляющим дорожкам; от места изгиба до оси 10 поворота рычага 9 равна половине длины секции 1, Полэун выполнен в виде ролика 12,Судовое люковое закрытие работает 40следующим образом.При открытии люка выдвигается штокгидроцилиндра 5, который воздействуетпосредством оси 1 1...
Якорь
Номер патента: 740595
Опубликовано: 15.06.1980
Автор: Багров
МПК: B63B 21/38
Метки: якорь
...якоря, в трендовой части веретенавыполнена сквозная полость, расширяющаяся в.вертикальной плоскости симметрии якоря и в сторону выходных отверстий полости, а приливы лап выполненытсроидальными и имеют сквозные отверстия, причем упомянутые приливы установлены в полости трендовой части посредством палаев, проходящих через отверстия в приливах лап, при этом пальцыустановлены в отверстиях приливов лапс зазором, составляющим 20-80% диаметра пальца.2, Якорьпоп. 1, отличающ и й с я тем, что на боковых стенкахтрендовой полости веретена выполненыгребни, расположенные по оси веретена,взаимодействующие с лапами и отклоняющие их в горизонтальной плоскости наугол 8-10 о,20 Источники информации,принятые во внимание при экспертизе1. Авторское...
Ограждение сходни плавсредства
Номер патента: 740596
Опубликовано: 15.06.1980
Автор: Токарев
МПК: B63B 27/14
Метки: ограждение, плавсредства, сходни
