B63B — Корабли или прочие плавучие суда; оборудование для судов

Номер патента: 1133160

Опубликовано: 07.01.1985

Автор: Бабаев

МПК: B63B 21/08

Метки: бабаева, судна, швартовки

...текучего рабочего тела, которым снабжено устройство, и взаимо"действующую с упомянутой петлей швартовного троса, расположенной в полости кольца.На фиг.1 показана схема устройства, общий вид; на Фиг.2 - вид пострелке А на Фиг.1; на Фиг.3 - сече- З 5ние Б-Б на фиг,2, нерабочее положение; на фиг.4 - то же, рабочее.-.положение эластичной трубки,Подставка 1 закреплена нижнейчастью к струбцине 2, на которойустановлены трехходовые краны 3 и 4с ручками 5 и б и ручной пневматический насос 7 с ручкой 8. На верхнем конце подставки установлен шарнир 9, через который проходит коромысло 10, имеющее на одном концезамкнутое кольцо 11 захвата, а надругом - противовес 12. В сечениикольца 11 выполнен вырез 13, Внутрикольца размещен зажим в виде...

Номер патента: 1134116

Опубликовано: 07.01.1985

Авторы: Ежы, Збигнев, Казимеж, Лэх, Марцэли, Миколай, Михаль, Фльорян, Януш

МПК: B63B 29/02

Метки: бытовое, помещение, судна

...нижнейпланки, обращенной к плоскостистены.Кроме того, несущая рама двернойкоробки сопряжена с двумя вертикальными балками,а вертикальный и верхнийгоризонтальный торцы этой несущей рамы дверной коробки выполнены с продольными выступами, имеющими на боковых стенках продольные вырезы, состенками которых сопряжены зацепныеэлементы концов пластинчатых профилей по торцам стенных плит.На фиг.1 схематически изображено бытовое помещение судна, горизонтальный разрез; на фиг.2 - схематическое изображение части помещения судна, горизонтальный разрез;на фиг.3 " то же, вариант исполнения; на фиг,4 - схематическое изображение бытового помещения судна, вертикальный разрез; на фиг.5 - узел 1 на фиг.2; на фиг.6 - разрез А-А на Фиг,4 (разрез углового...

Номер патента: 1134459

Опубликовано: 15.01.1985

Авторы: Гальченко, Лутков, Штейн, Шульга

МПК: B63B 9/00

Метки: вала, гребного, демонтажа, монтажа

...укладки гребного вала 6. При. способления 5 состоят из катков 7, установленных на осях 8, Оси 8 с пружинами 9 размещены в сухарях 10 с вертикальными направляющими 11 и 12 с возможностью перемещения в вертикальной плоскости. Тележка с постелью 13 подпружинена на сухарях 10 через направляющие 14 посредством пружин 15, воспринимающих нагрузку от веса гребного вала 6 по мере его демонтажа из судна. Внутри балки 1 соосно с гребным валом 6 установлен привод перемещения 16, выполненный в виде шагового механизма. Привод перемещения 16 состоит из гидроцилиндра 17, на цапфе 18 которого установлен с возможностью вращения самоцентрирующий захват, выполненный в виде гайки 19, взаимодействующей с резьбовым концом гребного вала 6. На штоке 20 поршня...

Номер патента: 1134460

Опубликовано: 15.01.1985

Авторы: Кулаков, Лебедев, Михайлюк

МПК: B63B 9/06

Метки: корпуса, объемной, сборки, секции, судна, частей

...закрепленными на манипуляторе и симметрично расположенными горизонтальными направляющими с перемещающимися в каждой из них балансирами, имеющими возможностью постоянного контакта с боковыми поверхностями части секции, причем каждый из этих балансиров выполнен в виде замкнутого по контуру каркаса, спрофилированного по форме овоида, и шарнирно соединен со штоками установочных гидроцилиндров, при этом каждый из упомянутых балансиров выполнен взаимодействующим с датчиком отклонения установки части секции, а длина контактной рабочей части поверхности каждого из балансиров равна двум шпациям балок набора на собираемой секции.На фиг. 1 схематически изображено устройство для сборки объемных секций корпуса судна, общий вид; на фиг. 2 -...

Номер патента: 1134461

Опубликовано: 15.01.1985

Автор: Сацкий

МПК: B63B 13/00

Метки: воды, забортной, охлаждающей, подачи, теплообменникам

...тем, что система подачи охлаждающей забортной воды к теплообменникам, преимущественно на судах ледового плавания, содержащая ледовые ящики с приемными и смесительными камерами, связанными магистралями с теплообменниками низкотемпературного и высокотемпературного контуров охлаждения, основную магистраль рециркуляции подогретой воды, сливную магистраль, трубопровод, сообщающий смесительные камеры между собой, и насосы для подачи ахлаждающей забортной воды к теплообменникам, снабжена дополнительной магистралью рециркуляции, сообщающей смесительную камеру ледового ящика с выходом теплообменника низкотемпературного контура охлаждения, а выход теплообменни ка высокотемпературного контура охлаждения сообщен основной магистралью рециркуляции...

Номер патента: 1134462

Опубликовано: 15.01.1985

Авторы: Бортовой, Гелимсон, Каминский, Каринцев

МПК: B63B 19/02

Метки: высокого, давления, иллюминатор

...к судостроению, в частности к конструкции иллюминатора.Известен иллюминатор вйсокого давления, содержащий смотровое стекло, выполненное в виде усеченного конуса, снабженное уплотнением и закрепленное в ко. ничес кой опоре с помощью прижимного фланца 1.Недостатками данного иллюминатора являются низкие прочность и долговечность. Цель изобретения-повышение прочности и долговечности иллюминатора путем улучшения распределения напряжений в смотровом стекле. 15.Поставленная цель дрстигается тем, что в иллюминаторе высокого давления, содержащем смотровое стекло, выполненное в виде усеченного конуса, снабженное уплотнением и закрепленное в конической опоре с помощью прижимного фланца, поверхность меньшего основания смотрового стекла...

Номер патента: 1134463

Опубликовано: 15.01.1985

Авторы: Мильчуцкий, Сергеев

МПК: B63B 19/18

Метки: закрытие, люковое, судовое

...ему дополнительными катка 45ми ю На Фиг,1 показано судовое люковое,закрытие, вид сбоку в опущенном накомингс положении, а такте относительное расположение деталей закрытия, на Фиг.2 - люковое закрытие вприподнятом над комингсом положении,"на фиг.З - узел 1 на фиг.1 с устройством подъема, на фиг.4 - узел 11 наФиг,2 с устройством подъема; на55Фиг.5 - разрез А-А на фиг,4,Судовое люковое закрытие состоитиз нескольких секций 1-3, онирающихся на ходовые катки 4. На комингсе 5люка под ходовыми катками 4 установлены шарнирно подъемные рычаги 6,имеющие переменную толщину, образованную профилированной поверхностью7. Профилированная поверхность 7,каждого подъемного рычага 6 взаимопействует с роликом 8 закрепленнымна тяге 9, связанной с...

Номер патента: 1134464

Опубликовано: 15.01.1985

Авторы: Бегунков, Васильев, Куприянов, Лебедев

МПК: B63B 21/02

Метки: швартовное, электромагнитное

...с источником питания свозможностью взаимодействия с металлическим листом, закрепленным напричале, снабжено шарнирно установленной на судне сходней с приводомперемещения и захватом для взаимодействия с причальным устройством, атакже конечными выключателями, одиниз которых установлен на электромаг- Збните и электрически связан с его источником питания и приводом перемещения сходни, а другой " на захватесходни и электрически связан с приво.дом ее перемещения.31На фиг.1 схематично изображеноэлектромагнитное швартовное устройство, общий вид, на фиг.2 - то же,рабочее положение 1 на фиг.З - причалс продольной балкой и металлическим 40листом, на фиг.4 - сечение А-А нафигеЗфЭлектромагнитное швартовное устройство содержит размещенный...

Номер патента: 1134465

Опубликовано: 15.01.1985

Авторы: Васильев, Матвеев, Тюриков, Чернышев

МПК: B63B 21/00, B63B 21/26

Метки: якорь

...с судном. 25На фиг-.1 схематично показан якорьна грунте, общий вид, на фиг.2 - тоже, вид в плане,Якорь выполнен в виде полого металлического корпуса 1 в форме конуса с тонкой металлической опорнойплитой 2 в основании и римом 3 длякрепления якорного каната в верхнейчасти,В металлическом корпусе 1 установ-Злены компрессор 4 холодильного агрегата с трубчатым испарителем 5 наплите и омываемым водой трубчатымконденсатором 6 на конической поверхности якоря. Аналогично испарителю 405 на плите 2 размещен трубчатый элек 465 2дронагреватель,(ТЭН) 7. Компрессор 4 и ТЭН 7 соединены с судном электри ческим кабелем 8. Объем конуса заполнен легким материалом 9 с низкой теплопроводностью, например пенопластом. Для защиты конденсатора 6 от...

Номер патента: 1134466

Опубликовано: 15.01.1985

Авторы: Абакумов, Гусева

МПК: B63B 21/36, B63B 21/40

Метки: якорь

...объясняется тем, что поплавок имеет внешнее крепление к веретену якоря.Цель изобретения - улучшение эксплуатационных характеристик якоря путем повышения его компактности.Указанная цель достигается тем, что в якоре, содержащем веретено с одной лапой и поплавок,веретено выполнено с полостью, расположеннои в его нижней части, а поплавок размещен в этой полости.На Фиг.1 схематично изображей якорь, общий вид, на Фиг.2 -. то же, вид сбоку.Якорь содержит веретено 1, имеющее в верхнем конце кольцо 2, а в нижней части 7 рог 3 с лапой 4 и полость 5, в которой размещен поплавок,1 выполненный из вещества, котороелегче воды, например пенополиуретана. В верхней части веретена выполнен выдвижной шток 6. Рог закрепленна веретене с помощью шарнира 7...

Номер патента: 1134467

Опубликовано: 15.01.1985

Авторы: Горошков, Кожевников, Кравчук, Мищенко

МПК: B63B 22/02

Метки: одноточечный, причал, рейдовый

...обеспечиваетнеобходимой надежности стоянки судна.15Цель изобретения - повышение надежности стоянки судна путем улучшения амортизирующих свойств рейдового причала.Указанная цель достигается тем. 20что в одноточечном рейдовом причале,содержащем расположенные на поверхности воды и связанные между собойжестким стержнем основной и дополнительный понтоны,а также закрепленный 25под водой под основным понтоном балластный корпус, связанный с дополнительным понтоном и швартовым для причаливания судна, связь балластногокорпуса с основным и дополнительнымипонтонами выполнена с дополнительнымижесткими стержнями, образующими сжестким стержнем жесткую пространственную треугольную раму,На чертеже показан рейдовый при 35чал, вид сбоку,Рейдовый причал...

Номер патента: 1134468

Опубликовано: 15.01.1985

Авторы: Минеев, Москаленко

МПК: B63B 25/24

Метки: временная, переборка, судовая

...су, Р7 а АЕЕКерЕБЕЙЗз С;ТОго Егз ГрегС Р:тНЫХ ПаггЕТОБ б, Сфор.Е,;ООЬ.:ЕЬЕХ:З ЕЕРРБОЗИМОГО СУП.Зм Г"Уаа Б Т,. в , У- г таНОБЛЕННЬи: ГаД . - .,7. ЕчцЦЕ:ает: ЛЕ9 трюЕЕа, Одни Онгг Удогг ".;:-,ех с.ра- ПОБ 3 П"ИСОЕДИ Ец.;: тптгГИг, Нети ЕЕО-. лотида 1, а другие проведены (пропуще ы) через грузавысскобы 10 на транспортцьх пакетах 8 и соединены разъемо с корпусом судна 7 вблизи11 сыпучРГО груза 12Пакета анкерного узла 2 укрыты покрывалами 13, свободна ниспадающими с обеих сторон от нижней части цоло 7- гиЕца 1, где располаецо их разъемное со:игеНе 14.Для установки временной переборки нз судн:; необходимо приварить несколько обухов б доЯ пОДОРеыиванияпапагцц.ца е крепления удлиненных стропов. ТанспортЕьЕе пакеты 8 анкер нага узла 2...

Номер патента: 1134469

Опубликовано: 15.01.1985

Авторы: Довгий, Тихомиров

МПК: B63B 27/14

Метки: аппарельное, судна

...габаритов секций по ширине засчет улучшения размещения приводаскладирования.Цель изобретения - уменьшениеметаллоемкости и габаритов секцийпо ширине за счет улучшения размещения привода складирования.Поставленная цель достигаетсятем, что в аппарельном устройствесудна, включающем две шарнирносочлененные секции, из которых 35ведущая соединена с конструкциейкорпуса судна, а ведомая - с опорным основанием и приводом складирования, содержащем тягу, шарнирносвязанную с ведомой секцией, и 40шарнирно сочлененную с рычагом,поворотно закрепленным на ведущейсекции и связанным с установленнымна ведущей секции приводом, рычагвыполнен Т-образным, его шарнирная 45связь с приводом расположена междуего шарнирными соединениями с тягойи ведущей...

Номер патента: 1134470

Опубликовано: 15.01.1985

Авторы: Казарезов, Магула, Слета

МПК: B63B 35/30

Метки: грузов, насыпных, перемещения, судна, трюме

...оси оболочки по обе ее стороны, при этоммягкОе полотнище, покрывающее надувные свободно лежащие оболочки, расположенные в диаметральной плоскости суцна, закреплено кромками на настиле двойного дна трюма судна, акаждое мягкое полотнище, покрывающеесвободно гвжащие оболочки, располо 50женные вдоль бортов трюма, закрепленоодной кромкой на настиле двойногодна трюма, а другой - на борту.На фиг. 1 изображено устройство перед началом его использования, у когда средства пневматической выгрузки удалили из трюма часть насыпного груза; на Фиг. 2 - устройство в мо-мент, близкий к окончанию пересыпания груза.Устройство состоит из удлиненных, желательно цилиндрической формы мягких оболочек 1-3, расположенных в нижней части трюма. на настиле...

Номер патента: 1134471

Опубликовано: 15.01.1985

Автор: Блувштейн

МПК: B63B 35/44

Метки: буровой, колонн, монтажа, опорных, плавучей, самоподъемной, установки

...которых их опирают натележки и после осуществления этихопераций на всех опорных колон. зхштатными механиЗмами буровоч установки поднимают ее корпус с установленными на приводных тележках секциями до высоты, при которой нижний торец монтируемой секции расположен выше верхнего торца ранее смонтированной части опорной колонны, после чего монтируемые секции перемещают на приводных тележках по рельсовым путям до совмещения монтажных торцов и при помощи гидродомкратов приводных тележек производят стыковку, затем демонтируют технологические кронштейны и опускают корпус с горизонтальными направляющими приводными тележками и демонтированными технологическими кронштейнами в исходное положение, далее произвсдят аналогичные операции дс завершения...

Номер патента: 1134472

Опубликовано: 15.01.1985

Автор: Гриценко

МПК: B63B 39/14

Метки: инклинограф

...10 является невысокая чувствительность вследствие больших потерь на трение в шарнирах привода самописца и трения пера о бумагу при больших масштабах записи. 15Цель изобретения - повышение чувствительности и надежности прибора.Указанная цель достигается тем, что в инклинографе, содержащем осно-, , вание, на котором установлен вращаю-, 2 О щийся барабан с лентой и пером само,писца, прикрепленным к находящемуся на горизонтальной оси маятнику с грузом, указанный маятник выполнен в виде цилиндра, установленного с возможностью свободного перекатывания по направляющим, смонтированным на основании параллельно оси барабана, причем каждая направляющая выполнена с сегментным профилем, вогнутость.которого обращена вверх, при этом ось поворота...

Номер патента: 1134473

Опубликовано: 15.01.1985

Автор: Ермолаев

МПК: B63B 59/06

Метки: корпуса, судна

...стрела 26, например телескопическая, с гидроцилиндром 27 наклона,нижний гидроцилиндр 28 системы ориентации держателя 29 рабочих при-.способлений. Верхний цилиндр 30системы шарнирно соединен со стрелойи держателем. Гидроцилиндры 28 и 30,соответствующие полости которых соединены трубопроводом и залиты рабочей жидкостью, образуют замкнутуюбезнапорную систему ориентацип держателя 29 по вертикали,Пульт управления 31 исполняетсякак приставка к существующим органам управления базового,изцелия и располагается вблизи них. К пультуподводятся напорная 32 и сливная 33магистрали силового устройс гва,Рабочая жидкость через обратныйклапан 34 поступает к дополнительному гидрораспределителю 35 установки головки, гидрораспределителям по 40ворота 36,...

Номер патента: 1134836

Опубликовано: 15.01.1985

Авторы: Заводный, Лобанов

МПК: B63B 19/00, F16P 5/00

Метки: возвратно, движения, механизма, поступательного, предохранительное

...амортизации ползуна,выполненного, например, из хрупкогоматериала.Указанная цель достигается тем,что в предохранительном устройстведля механизма возвратно-поступательного движения, содержащем ходовой 40винт, ходовую гайку, связанный сней ползун и муфту в виде двух подпружиненных кулачковых полумуфт,одна иэ полумуфт жестко связана с гайкой, а вторая расположена концентрично гайке на ее наружной поверхности с возможностью осевого перемещения и жестко связана с ползуном,при этом пружина размещена между этойлолумуфтой и кольцевьж упором на 5 Огайке.На фиг. 1 изображено предохранительное устройство для механизма возвратно-поступательного перемещения; на фиг.2 - пример использованиямеханизма возвратно-поступательногоперемещения в опускном...

Номер патента: 1135686

Опубликовано: 23.01.1985

Авторы: Лившиц, Потапов

МПК: B63B 9/06

Метки: балок, корпуса, набора, обшивки, полотнище, судна, установки

...содержащее кондуктор в виде прямоугольной рамы с разметочными отверстиями и снабженное. упорами, установленными на раме кондуктора, и поворотными заслонками, образующими щель для позиционирования балок набора кондуктором на полотнище обшивки корпуса судна 11.Однако для известного устройства характерна недостаточная точность наводки кондуктора на полотнище. 15Целью изобретения является повышение точности наводки кондуктора на полотнище.Поставленная цель достигается тем, что в устройстве для установки балок на полотнище обшивки корпуса судна, содержащем кондуктор в виде прямоугольной рамы с разметочными отверстиями и снабженном упорами, установленными на раме кондуктора, и поворотными заслонками, образую- шими щель для позиционирования...

Номер патента: 1135687

Опубликовано: 23.01.1985

Авторы: Литовченко, Цымарный

МПК: B63B 35/30

Метки: грузов, лихтер, перевозки, скоропортящихся

...данного лихтера является пониженная грузовозместимость трюма.Цель изобретения - увеличение грузо. возместимости трюма.Поставленная цель достигается тем, что лихтер для перевозки скоропортящихся грузов, содержащий теплоизолированный трюм с люковыми крышками и установку кондиционирования воздуха, снабжен контейнером с отверстиями в днище, установленным на одной иэ люковых крышек трюма, выполненной с отверстиями, а установка кондиционирования расположена в контейнере и снабжена съемными воздуховодами, пропущенными через отверстия днища контейнера и люковой крышки трюма, поддерживающей контейнер,На чертеже изображен предлагаемый лихтер, продольный разрез.Лихтер состоит из корпуса 1, покрытого изнутри теплоизоляцией 2 и...

Номер патента: 1135688

Опубликовано: 23.01.1985

Авторы: Андреев, Чаплыгин, Шереметьев, Эпштейн

МПК: B63B 35/44

Метки: буровых, колонны, монтажная, опорной, плавучих, платформа, разборки, сборки, установок

...возможностью поворота в вертикальной плоскости посредством привода, а верхняя часть каждой из штанг снабжена блоками с канатом, один конец которого соединен с верхней частью одного из захватов, а другой - через блок противовеса с верхней частью штанги, при этом на платформе установлены дополнительные блоки с канатами, один конец которых соединен с нижней частью захвата, а другой - соостветственно с каждым из барабанов.На фиг. 1 изображена платформа, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение, А - А на фиг. 2, при опущенном захвате; на фиг. 4 - то же, при поднятом захвате; на фиг. 5 - сечение Б - Б на фиг. 3; на фиг, 6 - вид В на фиг. 3.Монтажная платформа содержит площадку 1, охватывающую опорную колонну 2 плавучей...

Номер патента: 1135689

Опубликовано: 23.01.1985

Авторы: Гриценко, Королев

МПК: B63B 35/44, B63B 9/06

Метки: корпус, ледостойкий, плавучей, установки

...90 в плане относительного положения.На фиг. 1 изображены горизонтальные сечения корпуса предлагаемой установки, вид сверху (аналогичные полной проекции полуширота., теоретического чертежа судна); на фиг. 2 - вертикальные продольные сечения предлагаемой установки, вид сбоку (аналогичные проекции бок теоретического чертежа судна), на фиг. 3 - вертикальные поперечные сечения предлагаемой установки, вид спереди (аналогичные полной проекции корпус теоретического чертежа судна).Обводы корпуса ледостойкой установки содержат горизонтальную основную плоскость 1, верхнюю плоскость 2 и пересекается горизонтальными плоскостями 3 и 4, сечения которыми представляют собой оди 5 10 15 20 25 Зо 35 40 45 50 наковые эллипсы, повернутые относительно...

Номер патента: 1137010

Опубликовано: 30.01.1985

Авторы: Баринов, Гершкович

МПК: B63B 21/04

Метки: каната, направляющее, швартовного

...установленным наоси шнка, точки вершчн витков которого расположены по поверхности,сопряженной с профилем ручья роульса, при этом конец нижнего виткашнека сопряжен с упомянутым дискомс образованием упора.Кроме того, диск и упор выполненыза одно целое со 1 шнеком, а хвосговик 45рукоятки расположен перпендикулярноее продольной оси.На фиг. 1 изображено направляющееустройство, общий вид, частичный разрез; на фиг. 2 -то же, верхняя часть 5 Оразрез; на фиг. 3 - сечение А-А нафиг. 2; на фиг, 4 - сечение Б-Б нафиг, 1; на фиг. 5 - вид В на фиг.3;на фиг. б - вид Г на фиг.2; на фиг.7вид Д на фиг.4. 55Направляющее устройство содержитроульс 1, основание 2 роульса, фундамент 3. В ручей роульса 1 заведен швартовный канат 4, На краю фундамента 3...

Номер патента: 1137011

Опубликовано: 30.01.1985

Авторы: Баринов, Гершкович

МПК: B63B 21/04

Метки: каната, направляющее, швартовного

...эксплуатационной надежности.Поставленная цель достигается тем, что направляющее устройство для 20 швартовного каната снабжено подпружиненным -образным рычагом, закрепленным на фундаменте, а шнек снабжен диском с зубчатым венцом, взаимодействующим с указанным рычагом, при этом диаметр диска больше диаметра витка шнека.На фиг.1 изображено предлагаемое- направляющее устройство, общий вид; на фиг,2 - разрез А-А на фиг,1. 30 Направляющее устройсчво содержит роульс 1, основание 2 роульса, фундамент 3; В ручей роульса 1 заведен швартовный канат 4. На краю фунда- З 5 мента 3 смонтирована стойка 5, внутри которой установлен вертикально шнек 6 в подшипниках 7 в виде капроновых втулок. Шнек 6 снабжен диском 8 и зубчатым венцом 9, взаимо О...

Номер патента: 1137012

Опубликовано: 30.01.1985

Авторы: Авдеев, Зоншайн

МПК: B63B 27/16

Метки: подъемное, судовое

...ловителем, а другим - с упомянутым датчиком. На Фиг. 1 показано предлагаемоесудовое подъемное устройство привтянутой и зафиксированной н шахтен верхнем положении капсуле;на Фиг. 2 - узел 1 на фиг, 1,схема 55стопорного устройства; на Фиг. 3 -стопорное устройство при включенномсигнальном датчике верхнего,полбжения капсулы," на Фиг, 4 - стопорное устройство при спуске капсулы.Судовое подъемное устройство вклю. чает шахту 1, размещенный в шахте с возможностью возвратно-поступательного движения вверх-вниз центрирующий ловитель 2 со сквозным центральным отверстием, через которое прход кабель-трос 3 оди нцом закрепленный н капсуле 4, а вторым через направляющий блок 5 - к грузоподъемному механизму 6, задвижку 7 шахты, на которую н своем...

Номер патента: 1137016

Опубликовано: 30.01.1985

Автор: Эглайс

МПК: B63B 1/14, B63H 25/38

Метки: рулевое, судна

...двуплечим.рычагом с роликами на обоих концахи смонтированным на верхней стенкетрубы снизу направляющими полосками,которые сопряжены с роликами блоков,а продольные пазы выполнены в нижней стенке трубы,Диаметр штыря на конце каждогорумпеля выполнен больше шириныпродольного паза в поперечине ив месте прохода через эти продольныепазы штыри имеют канавку.Штыри имеют отверстие, черезкоторое пропущена ветвь бесконечного троса, которая не прикрепленак штырю.Устройство снабжено закрепленнойна поперечине одним концом пружинойи соединенной с последней пластинойс двумя отверстиями, через которы пропущены обе ветви бесконечного троса, причем на обеих ветвях бесконечного троса с одной стороны пластины выполнены утолщения, которые больше...

Номер патента: 1138015

Опубликовано: 30.01.1985

Автор: Пауль

МПК: B63B 59/10

Метки: корпуса, судна

...и лежащих сооснс, надежно зафиксированы с по-мощью фланца ца 1 еежееем рельсе 16. Соответствекно сопря.;ецные, расположенные горизонтально дополнитель- ные ролики 27 дают точное направление шасси 4, в особенности герметичной емкости 11 с ее относительно тяжелымп агрегатами, ца рельсе 16. В примере выполнения нижний рельс 16 установлен на проходящей в горизонтальном направлении вдоль стены консоли 18, которая находится ца неко-, тором расстоянии от днища 17 дока. Консоль 18 закрееелеца на вертикальной продольной стенке 2 дока.Представленные на фиг. 4 агрегаты представляют собой двигатель 28 вкутреццегс сгорания, гцдроустацовку 29, установку 30 для обеспечения напора воды, установку 3 1 для окраски рас 35 40 4550 55пыпиванием с емкостями...

Номер патента: 1086647

Опубликовано: 30.01.1985

Авторы: Володин, Исаев

МПК: B63B 27/28, B63C 9/22

Метки: людей, плавучие, посадки, спасательные, средства, судовое, транспортирующее

...между собой гибкими лентами, скрепленными по всей длине с обечайкой, при этом верхние концы канатов прикреплены к верхнему жесткому кольцу, а упомянутые клюзы несущей рамы выполне" ны на жестких кольцах, и через них пропущены тросы спуско"подъемной системы плавучей платформы.Кроме того, гибкие элементы, скрепленные с обеими проходными трубами по всей их длине, выполнены в виде дополнительных лент, а гибкий материал обеих проходных труб и цилиндрической обечайки состоит из водонепроницаемой ткани, Кроме того, марш переходного узла выполнен из двух отдельных шарнирно соединенных между собой секций, которые снабжены укрепленными на них продольными перегородками, разделяющими марш не менее чем на два отдельных параллельных прохода, концы...

Номер патента: 1138340

Опубликовано: 07.02.1985

Авторы: Королев, Шутов

МПК: B63B 35/30

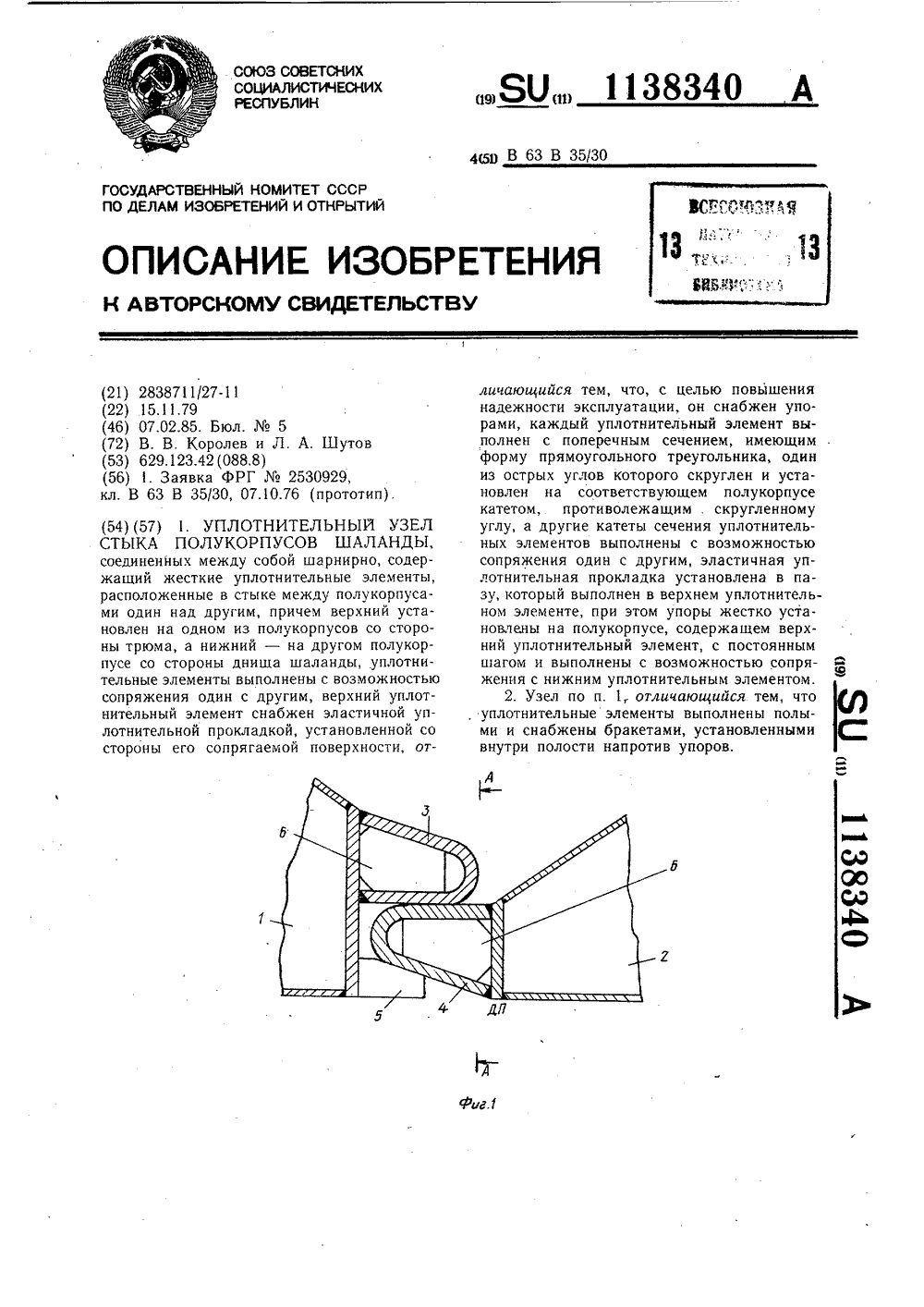

Метки: полукорпусов, стыка, узел, уплотнительный, шаланды

...треугольника, один из острых углов которого скруглен и установлен на соответствующем полукорпусе катетом, противолежащим скругленному углу, а другие катеты сечения уплотнительных элементов выполнены с возможностью сопряжения друг с другом; эластичная уплотнительная прокладка установлена в пазу, который выполнен в верхнем уплотнительном элементе, при этом упоры жестко установлены на полукорпусе, содержащем верхний уплотнительный элемент, с постоянным шагом и выполнены с возможностью сопряжения с нижним уплотнительным элементом.Кроме того, уплотнительные элементы могут быть выполнены полыми и снабжены бракетами, установленными внутри полости напротив упоров.На фиг, 1. изображен уплотнительный узел стыка полукорпусов шаланды,...

Номер патента: 1138341

Опубликовано: 07.02.1985

Авторы: Ефименко, Иванов, Салов, Самсонов

МПК: B63B 39/14

Метки: бортовой, высоты, метацентрической, рампой, судна, угловой

...или угловой рам пой, содержащее пульт управления рампой, кренометр, связанный с индикатором кренящего момента, осадкомеры, связанные с индикатором осадки, снабжено коммутирующим блоком, блоком контроля угла наклона рампы с индикатором этого угла, блоком вычисления и сигнализатором предельного угла крена, подключенным через коммутирующий блок к пульту управления рампой, при этом вход предельного угла крена сигнализатора соединен с выходом крено метра, а все указанные индикаторы подключены к блоку вычисления.На чертеже показана блок-схема устройства для контроля метацентрической высоты судна.Устройство для контроля метацентрической высоты судна с бортовой или угловой рампой содержит кренометр 1, связанный с индикатором 2 кренящего...
