Бураковский

Номер патента: 1811933

Опубликовано: 30.04.1993

Авторы: Бибик, Бураковский, Заикин, Зарицкий, Макрицкий, Онищенко, Плискановский, Слюсарев

МПК: B21C 37/12

Метки: гофрированных, спиральношовных, толстостенных, труб

...гиба плоских участков полосы.В формующем устройстве 8 полосу сворачивают в спиральную заготовку, стыки 10 кромок сваривают сварочными аппаратами9, разрезают по гладкой части на мерные длины отрезным устройством 10. Далее трубы поступают на агрегат отделки труб 11, где из труб удаляют флюс, обрезают концы 15 труб, снимают фаски, проводят гидравлические испытания, визуальный осмотр и ре-.монт дефектных мест, приемку готовых труб, клеймование, маркировку и складирование.20 Пример конкретного выполнения,Для изготовления спиральношовнйхтолстостенных гофрированных труб, например, размером 1220 16 мм и длиной 12,0 м и углеродистой стали 20, необходимых для 25 сооружения магистральных трубопроводовс колебаниями температуры транспортируемого...

Номер патента: 1771901

Опубликовано: 30.10.1992

Авторы: Бибик, Бураковский, Заикин, Зарицкий, Ляшенко, Ляшкевич

МПК: B23K 7/10

Метки: длинномерных, резки

...в рабочем положении, расположен перпендикулярно оси изделия 5,Через упор 7 движение передается на дополнительную телемску 8 и далее через тягу 9 и механизм 6 регулировки длины отрезаемого изделия на тележку 1 и, таким образом, режущий инструмент начинает перемещаться вместе с изделием, при этом скорость движения режущего инструмента 2 равна скорости движения изделия, что повышает точность за счет исключения возможной погрешности в синхронизации скоростей.С помощью механизма 6 регулировки длины отрезаемого изделия расстояние между упором 7, расположенным на дополнительной тележке 8,и режущим устройствам 2 устанавливается равным длине реза изделия. Режущий инструмент 2 (плазменная горелка) включается после качала движения всего...

Номер патента: 1755989

Опубликовано: 23.08.1992

Авторы: Буравлев, Бураковский, Гребенюк, Должанский, Емельянов, Завгородний, Ковалев, Кузнецова, Меркачев, Попадько, Сергеев, Сигалов

МПК: B21C 9/00

Метки: волочению, подготовки, смазки, сухой, технологической

...приемлемого разлера частиц смазки, равного 2 О л 1 л, т е, 1,22 м.Практически применяемое межосевое расстояние валов составляет 400,1200 мм, причем меньший размер соответствует- более мелкой фракции частиц смазки при прочих равных условиях.Тогда перзый (исх дный, при ) .= 0) член геометрической прогрессии46400 1200 (О О О 005) а последнийи-ный) член геометрической прогрессииа 1= = 4001200 10,00300,0017). (5)1,22Знаменатель с 1 геометрической прогрессии определится из общего выражения )-того членаа; = ао с 1 (б)В частности, для последнего члена прогрессииап = ао ц, (7)откуда(" =00 " 0 з (9)Г 0,010.005В результатеа;= ао 0,3 " (10) или с учетом (4)а 1 = (0,0050,01) 0.3 л 3 (11) Формулы (11) и (3) тождественны.Выполнение зазора между...

Номер патента: 1727844

Опубликовано: 23.04.1992

Авторы: Бураковский, Марочков

МПК: A61M 1/36

Метки: гемосорбции

...с раствором "Глюгицир". Гемоперфузия осуществлялась аппаратом УАГ, скорость перфузии 30 мл в 1 мин, обьем перфузии 6400 мл. Учитывая возможный риск кровотечения доза гепарина уменьшена от расчетной - в магистраль забора введено 3500 ЕД гепарина и 200,0 мл раствора "Глюгицир",Контроль свертываемости крови: исходная свертываемость (каолиновое время) 30 с; через 15 мин гемосорбции каолиновое время в кровотоке больной 360 с, а в системе кровь не свернулась; через 30 мин гемосорбции свертываемость в кровотоке больной 360 с, в системе - не свернулась;1727844 30 35 40 50 Составитель Л.ПащукТехред М.Моргентал Корректор С.Черни Редактор И,Дербак Заказ 1358 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ...

Номер патента: 1696105

Опубликовано: 07.12.1991

Авторы: Бахчеев, Бураковский, Кулаковский, Намятов, Пашковский, Приходько, Сапиро, Сарычев, Сафонов, Селиванов, Тимошенко, Черкасский

МПК: B22D 7/00

Метки: кипящей, полуспокойной, разливки, смесь, стали

...количество шлака в изложнице иухудшает качество головной части слитка.При содержании в смеси более 16 сидерита усиливается действие окислительной компоненты. Окисление углерода коксауглекислотой и оксидом железа снижаетраскислительную способность смеси приобработке кипящей стали. Уменьшение степени раскисления стали углеродом смесиувеличивает количество шлака в изложнице,чему способствует повышение расхода алюминия на химическое закупоривание. Коли чество шлака увеличивается за счетсоединений кремния, алюминия, марганцаи калия, находящихся в сидерите, кромекарбо ната железа.При обработке кипящей стали смесью,содержащей менее 6 сидерита, массооб меннь 1 е процессы в изложнице не получаютзначительного развития. Количество...

Номер патента: 1672364

Опубликовано: 23.08.1991

Автор: Бураковский

МПК: G01N 33/50

Метки: возраста, детей, инфекционных, плазмаферезу, раннего, токсикозах, чувствительности

...токсикоза, что потребовало переливания значительных объемов плазмы, альбумина, гемодеэа, кристаллоидных плазмоэаменителей, крови.П р и м е р 2. Больной К. 10 мес, массатела 10 кг, погтупил в отделение с диагнозом;острая кишечная инфекция неустановленной этиологии. гастроэнтероколитическаяформа. тяжелое течение, токсикоз с эксикозом 1 степени. Проводилось в течение 6 днлечение (инфуэионно-трансфузионная терапия, антиобиотики, гормональные средства).Состояние ребенка продолжало ухудшаться:гипертермия, цианоз, генерализованные судороги, потеря сознания, кровоточивостьслизистых и мест инъекций, макрогематурия. Проведен сеанс плазмафереза с заменой 200 мл плазмы. АТпосле сеанса103%, через 72 ч 887 ь. Уровень ТАуменьшился на 15%, что...

Номер патента: 1639878

Опубликовано: 07.04.1991

Авторы: Бураковский, Кривошейко, Кулаковский, Приходько, Сапиро, Сарычев, Сафонов, Селиванов, Тимошенко, Филатов

МПК: B22D 7/00

Метки: ввода, интенсификатора, кипения, слиток, углеродистого

...растворавследствие низкой температуры поддона.Если углеродистый интенсификатор нанести на поддон, температура которого вы 51015 П р и м е р. Для осуществления способа разливки стали иСпользовали углеродистый интенсификатор, который состоит из углеродистой основы (коксика с размером частиц 0 - 3 мм) и связующего (жидкого стекла, лигносульфоната),Интенсификатор напыляют на поддоны в цехе подготовки составов к разливке. Для этого коксовый порошок в струе воздуха подают из бункера по трубопроводу в изложницу, При этом в струю впрыскивают связующее с водой из расчета получения смеси 206 влажности. Расход коксового порошка на 20-тонную изложницу составляет 12 кг. Увлажненная смесь с большой скоростью выбрасывается на поддон, имеющий...

Номер патента: 1579841

Опубликовано: 23.07.1990

Авторы: Бураковский, Касьянов, Сахар

МПК: B63B 9/02

Метки: модель, судна

...полученных данных определяют степень перегрузки либо первого, либо второго тела.ил.1579841 52. 15 тт+щ, ф.+ 1,где т - ,масса верхнего тела; т 2 - масса нижнего тела. Составитель А. ПечерицаРедактор В. Бугренкова Техред А. Кравчук Корректор С. ШевкунЗаказ 1987 Тираж 365 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 Изобретение относится к судостроению, а именно к моделям судов.Цель изобретения - расширение возможностей эксперимента путем определения ударной нагрузки на корпус судна при сбрасывании его в воду.На чертеже показана схема модели судна.Модель судна содержит тела 1...

Номер патента: 1573361

Опубликовано: 23.06.1990

Автор: Бураковский

МПК: G01M 5/00

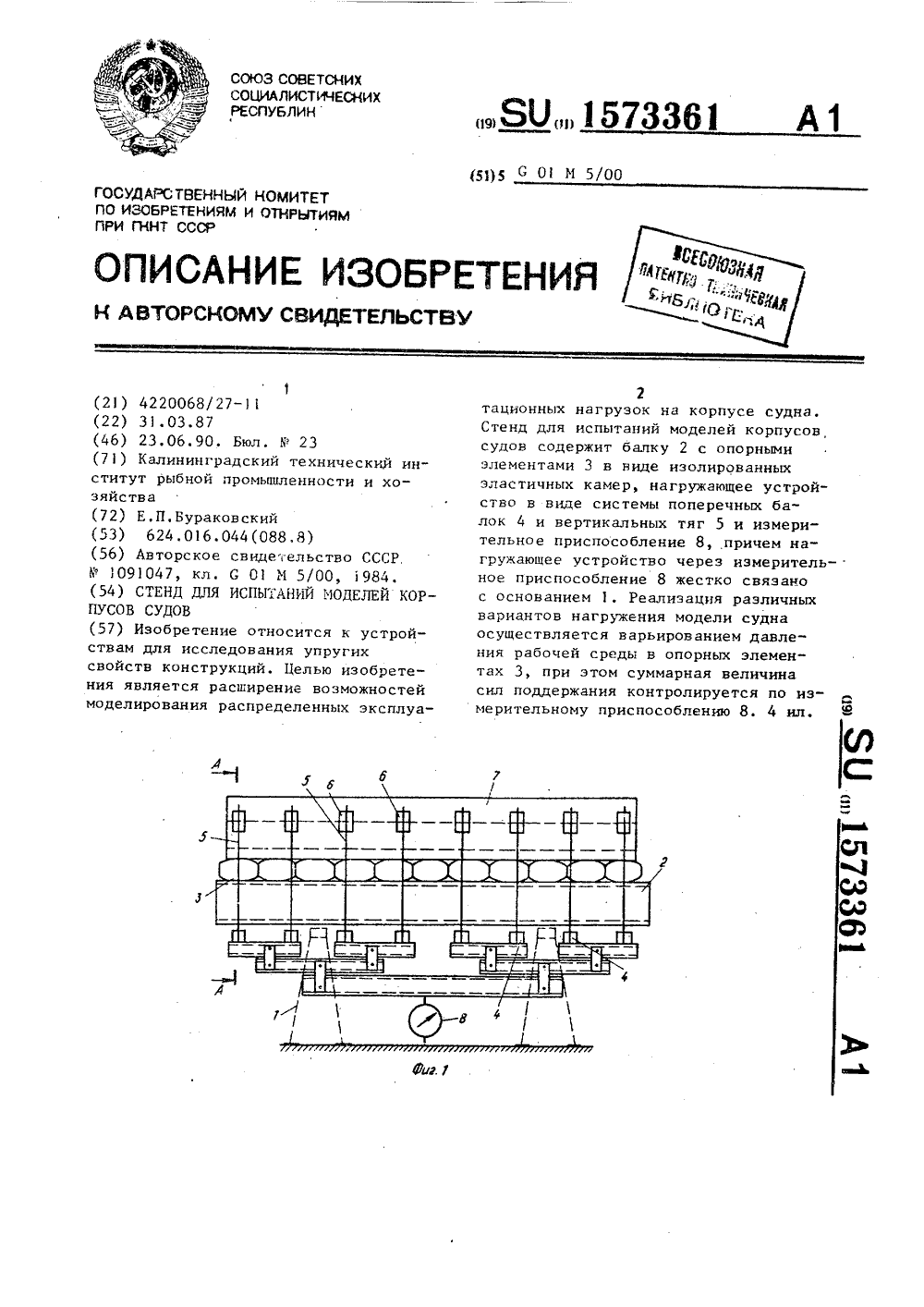

Метки: испытаний, корпусов, моделей, стенд, судов

...с ними вертикальных тяг 5 е хомутами 6 для крепления их на модели 7 корпуса судна, и измерительное приспособление 8, при этом нагружающееустройство через измерительное приспособление 8 жестко связано с основанием 1.Для проведения. испытаний конструктивно-подобных моделей при наличии распределенных по верхней палубе грузов, по палубе модели устанавливаются дополнительные опорные элемен ты с опорной плитой 9, соединенной с балкой 2 планками 1 О.Реализация различных вариантов нагружения модели судна осуществляется варьированием давлением рабочей среды в эластичных камерах опорных элементов 3, при этом суммарная величина сил поддержания контролируется по измерительному приспособлению 8. Формула изобретенияСтенд для испытаний моделей...

Номер патента: 1440601

Опубликовано: 30.11.1988

Авторы: Бахчеев, Бураковский, Вяткин, Куликов, Курицын, Маструев, Приходько, Сапиро, Сарычев, Сафонов, Селиванов, Тимошенко

МПК: B22D 7/00

Метки: изложнице, интенсификатор, кипения, стали

...т, 20 ИнтенсиФикатор в количестве 15,5 кг помещается в кюмпельные части поддонов теьщература которых 150 С. После 20-минутной выдержки интенсиФи 25 цирующая кипение смесь прочно закрепляется на поддонах.Содержащийся в предлагаемой смеси известняк э начальный момент наполненияФ Таблица 1 Содержание, мас.%, в смесях Ингредиенты Г 4,5 6 Известняк СульФитно-спиртоваябарда 7 988,5 85 92 Кокс Таблица 2 Смесь) Г Показатели 2 3 70 70 60 33 мелкой крупной Толщина беспузыристойкорки на горизонте503 от донной части, мм 15 16 Рослость слитка, ммНаличие рванины, Е изложницы разлагается с образованием углекислого газа, оказывая каталитическое действие на процесс кипения стали и способствуя его интенсиФикации. В результате обеспечиваются условия...

Номер патента: 1391754

Опубликовано: 30.04.1988

Авторы: Белый, Бондаренко, Бураковский, Коломенский, Лебедь, Машинсон, Петрунин, Ульянов, Фурманов, Щербина

МПК: B21C 37/08

Метки: производства, прямошовных, стан, труб, электросварных

...6 , определяющая разницу в подъеме дна нижней образующей в данной клети по сравнению с предыдущей клетью, определяется необходимой величиной продольного изгибающего момента, создаваемого этим перегибом заготовки и обеспечивающего повышение продольной устойчивости кромок перед сваркой. Продольная устойчивость зависит при про 55 чих равных условиях от тонкостенности труб, т.е, от отношения О/Я и от расстояний Е, между калибрами. Продольная устойчивость уменьшается с увеличецием П/8 и с увеличением расстояниямежду калибрами, Поэтому сувеличением П/Б и 1, необходимо по 1вышать продольный изгиб заготовки,т.е. увеличивать величину прогиба циней образующей заготовки и, следовательно, увеличивать величицу д . К.о- (0,5 - 2,5) 10 -...

Номер патента: 1362593

Опубликовано: 30.12.1987

Авторы: Белоусов, Бураковский, Веевник, Данченко, Колповский, Макаренко, Постный

МПК: B21C 37/08, B23K 20/12

Метки: прямошовных, труб

...площадь контакта между вращающейся шайбой и кромками штрипса, что в свою очередь обеспечивает максимальную интенсивность нагрева кромок и, соот ветственно, повышает производительность процесса в целом.Предлагаемый способ осуществляется следующим образом.Штрипс 1 задают в формовочные валки 2, где он формуется в трубу 3, за 35 тем сформованную трубу 3 прижимными валками 4 прижимают к формующему диску 5, где за счет выбора определенной толщины Б формующего диска 5 обеспе чивается угол М. схождения кромок штрипса, равный углу скоса кромок сварочного диска 5. При трении кромок штрипса о кромки сварочного диска 6, происходит разогрев кромок штрипса, которые под действием давления сварочных валков 7 свариваются. Сварочный диск 6 приводится во...

Номер патента: 1328061

Опубликовано: 07.08.1987

Авторы: Бахчеев, Бураковский, Вяткин, Куликов, Лесин, Приходько, Радюкевич, Сапиро, Сарычев, Сафронов, Селиванов, Тимошенко

МПК: B22D 7/00

Метки: интенсификатор, кипения, стали

...не разрушается в контакте с жидким металлом, равномернорасходуется, способствует получениюкачественной корки слитка и повышению механических свойств стали в результате микролегирования бором,При содержании оксида бора в составе интенсификатора более 187. происходит разрушение покрытия в ходенаполнения изложницы из-за окисления оксидом бора и ослабления связимежду зернами углеродистой основы.Сульфитно-спиртовая барда, входящая в состав предлагаемого интенспфикатора, выполняет роль связующегослитка.При содержании сульфитно-спиртовой барды более 142 интенсификатор частично разрушается газами, которые35 образуются в результате ее возгонки, Это приводит к отрыву покрытия от под дона, вследствие чего не достигается донный барботаж расплава, а...

Номер патента: 1311831

Опубликовано: 23.05.1987

Автор: Бураковский

МПК: B21J 7/16

Метки: ковочную, машину, подачи, труб

...и взаимодействия их посредством профилированных концов 19 с зажимными роликами через пальцы 20, закрепленные на них. В исходном положении одноплечие рычаги 18 поджаты к упорам 21 пружинами 22, натяжение которых регулируется винтами 23.Устройство работает следующим образом.При разведенных приводных рычагах 8 в устройство подается труба. Под действием силовых цилиндров 11 приводные рычаги 8 синхронно поворачи- ваются, зажимая обрабатываемую трубу между роликами 9 и 10. Затем включается привод 4 и тележка 2 перемещает трубу в зону обработки ковочной машины, Поскольку бойки ковочной машины в процессе обработки вращаются, они приводят во вращение обрабатываемую трубу относительно ее оси, при этом вращение передается на зажимные ролики 9...

Номер патента: 1247347

Опубликовано: 30.07.1986

Авторы: Бураковский, Голубенко, Дерябин, Драновский, Желнин, Ивановский, Каменская, Пересыпкин, Сафонов

МПК: C01G 45/02

Метки: диоксида, марганца

...20%, количество частиц свыше 90 мкм не превышает 5%, Пыпевидной мелочи размером менее 10 мкм - не более 5- 7% от массы всей смеси. После окончания пстпраиия барабан останавливают и вся смесь распределяется равномерным слоем толщиной 40 см по всей длине аппарата. Далее включают электрообогрев барабана и через 15 мин слойреакционной смеси прогревается до160 С, после чего реакция начинаетидти самопроизвольно. Электрообогревотключают, масса раэгревается до390 С и в ней происходит образованиедиоксида марганца. Через 25 мин ре акция заканчивается, включают вращение барабана, открывают шлюзовой затвор и двуокись марганца выгружаютв приемный бункер. За время протекания процесса в газовую Фазу выделя ется 14 кг окислов азота (ИО).В результате...

Номер патента: 1242487

Опубликовано: 07.07.1986

Авторы: Бураковский, Бялковский, Гольдман, Горовой, Дерябин, Драновский, Желнин, Сафонов

МПК: C05C 1/02

Метки: аммиачной, селитры

...диаграмму растворимости многокомпонентной системы ЫН 4 -К О-ИО-Н,О, то в предлагаемых интервалах параметров лежит область кристаллизации двойной соли калий - аммоний нитрата, причем растворимость этой соли минимальная. При выходе заРаствор нейтрализуют 25,5 кг серной кислоты до рН 5,5. Образуется2197,5 кг раствора, содержащего156,8 кг солей, с отношением калияк азоту равным 0,84. Концентрацияраствора составляет 7,17Раствор подвергают выпарке ввакуум-выпарном аппарате, где в парудаляется 1950 кг воды. Остается247,5 кг пульпы, содержащей 45,5 кгсолей в твердой фазе и 113,8 кг врастворе, Пульпу охлаждают до 30 С,в результате чего выкристаллизовывается дополнительно 62,3 кг солейдвойных солей нитратов калия и аммония, а также...

Номер патента: 1234984

Опубликовано: 30.05.1986

Авторы: Бураковский, Кишиневский

МПК: H04L 7/02

Метки: синхронизации, тактовой

...О) . В решающем блоке 14 определяется, превышает ли величина модуля разности устанавливаемый порог. Если порог не превышается,то решающий блок 14 запрещает режим контроля и в этом случае не выдает сигнала контроля на коммутатор 7. С выхода узла коррекции фазы 2 поступа. ет корректирующая частота Е на деклитель частоты 3, в котором каждую посылку вырабатываются импульсы, соответствующие интервалам временной привязки, импульсы "Интегрирование "Хранение", "Сброс" и импульсы дешифрации. Эти импульсы поступают надискриминатор 4 накопитель 9 синхро"сигнала и через коммутатор 7 на входдополнительного делителя частоты 6.На другие входы дискриминатора 4 и накопителя 9 синхросигнала поступает входной рабочий сигнал Яр черезкоммутатор 7....

Номер патента: 1221053

Опубликовано: 30.03.1986

Авторы: Бураковский, Касьянов, Концедаева

МПК: B63B 59/02

Метки: кранец

...фиг. 4 - разрез Б - Б на фиг. 3; на фиг. 5 - разрез В - В на фиг. 3 и 4; на фиг. 6 - разрез Г - Гнафиг.3 и 4. Кранец состоят из мягкой оболочки 1, подкрепленной по цилиндрической вставке продольными).-образными ребрами жесткости 2, шарнирно сочлененными со звеньями 3 и 4 с основанием кранца 5 в его оконечностях.Кранец при работе взаимодействует с бортовым перекрытием 6, состоящим из об шивки 7, балок 8 главного направления и перекрестных связей 9. В обычном кранце при его деформации между бортовыми перекрытиями давление по площади контакта (растекания) 10 с перекрытием 6 распределяется примерно равномерно. При высоких удельных давлениях на пластины обшивки 7 перекрытия 8 деформируются в пластической стадии, в результате чего появляются...

Номер патента: 1214521

Опубликовано: 28.02.1986

Автор: Бураковский

МПК: B63B 3/24

Метки: днищевое, перекрытие, судна

...и стрингеров подкреплены системой горизонтальных и вергикальных ребер жесткости,Составитель А, Логачев,Техред Л. Микеш Корректор В. Синицкая Редактор Я. Гулько Заказ 839/27 Тираж 422 ПодписноеВНИИПИ Государственного комитетаСССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная 4 т 1214521 1Изобретение относится к судостроению ные балки 6. Стенки флор 5 и стрингеров 3 и касается днищевой конструктивной защиты подкреплены системой горизонтальных .7 и корпуса судна при касании грунта, вертикальных 8 ребер жесткости.Цель изобретения - обеспечение податливое. При посадке на мель или при касании ти днищевого перекрытия в вергнкальйой грунта повреждается только нижняя часть...

Номер патента: 1197918

Опубликовано: 15.12.1985

Автор: Бураковский

МПК: B63B 1/06

Метки: бульбовая, корпуса, наделка, судна

...и открыт шская наб од, ул. ектор М. МаксимишинецисноеСССРийд, 4/5Проектная, 4 дактор С. Лисказ 7669/18 нного енийРау Ужго 130 ФилиалИзобретение относится к судостроению и касается конструкций бульбообразных носовых оконечностей судов. Цель изобретения - повышение продольной податливости бульбообразной наделки.На фиг.1 представлена схема конструкции бульбообразной наделки, общий вид; на фиг. 2 - рарез А - А на фиг 1; на на фиг,З - разрез Б - Б на фиг.1.Конструкция податливой бульбообразной оконечности состоит из обтекателя 1, цилиндрической вставки 2, выполненнной в виде кольцевых гофров, подкрепленных браке- тами 3. Пустоты между бракетами, установленными с внешней стороны, заформовываются эластичным заполнителем 4. В качестве...

Номер патента: 1172813

Опубликовано: 15.08.1985

Авторы: Бураковский, Смирнов

МПК: B63B 3/14, B63B 59/02

Метки: бортовое, перекрытие, судна

...Составитель Л. Миронов Редактор И. Рыбченко Техред И, Верес Корректор Л. Бескид Заказ 4983/18 Тираж 435 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к судостроению и может быть использовано при ремонте поврежденных конструкций корпусов судов.Цель изобретения - снижение повреждаемости корпуса судна и металлоемкости бортовой обшивки в зонах, наиболее подверженных деформации.На фиг. 1 схематически показано бортовое перекрытие, общий вид; на фиг. 2 вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Бортовое перекрытие состоит из обшивки 1 с установленными на ней вертикальными 2 (шпангоутами)...

Номер патента: 1164899

Опубликовано: 30.06.1985

Авторы: Бураковский, Кишиневский

МПК: H04L 7/02

Метки: синхронизации, тактовой

...(Х), сброс (С) и различные импульсы дешифрации (дш). Эти импульсы поступают на дискриминатор 4, накопитель 9 синхросигнала и через коммутатор 7 - на дополнитель 55 ныл делитель 6 частоты. ет входной рабочий сигнал Б через коммутатор 7. Дискриминатор 4 вьщает знаковую функцию Б.п 8 на узел коррекции Фазы 2, по которому он вырабатывает импульсы добавления- вычитания. Накопитель 9 синхросигнала вырабатывает "строб" на анализатор 8 сбоев синхроимпульсов и сигнал "Рассинхронизация", поступающий на индикацию в анализатор 8 сбоев синхроимпульсов, а также на узел 2 коррекции Фазы для быстрого вхождения в синхрониэм.Если порог в решающем блоке 15 превышен модулем разности сигналов коррекции, то компаратор 16 вырабатывает сигнал,...

Номер патента: 1162667

Опубликовано: 23.06.1985

Автор: Бураковский

МПК: B63B 3/48

Метки: палуба, судна

...палуба судна, содержащая настил с продольным и поперечным на бором и гофрированную вставку, расположенную параллельно борту судна 13. Однако невозможно применять эту0 конструкцию для настилов, подкрепленных ребрами жесткости во вэаимноперпендикулярных направлениях, Все это может привести в процессе эксплу.атации к появлению трещин в местах концентрации напряжений в палубе и, как следствие, к необходимости проведения дополнительных ремонтных работ.Целью изобретения является сниже- ф ние общих ремонтных затрат. Для достижения этой цели в палубе судна, содержащей настил с продольным и поперечным набором и гофрированную вставку, расположенную параллельно борту судна, продольный на" бор палубы выполнен с продольными полосами, а гофры...

Номер патента: 1158434

Опубликовано: 30.05.1985

Автор: Бураковский

МПК: B63B 43/18, B63B 59/02

Метки: брус, привальный, судовой

...сложной механической конструкцииру которой зависимость "сила - деформация" прямо пропорциональна, приводящая при больших нагрузках к по Бвреждению бортовых перекрытий судна,и низкая надежность в работе.Цель изобретения - упрощение конструкции, повышение надежности ее работы и снижение степени повреждаемости бортовых перекрытий,Указанная, цель достигается тем,что у судового привального бруса,содержащего амортизирующие элементы,закрепленные в цельносварной металлической конструкции между ее про-дольными элементами, продольные элементы выполнены с поперечными ребрамижесткости и продольными гофрами, приэтом упомянутые элементы соединеныдруг с другом вертикальной планкой,отделяющей амортизирующгге элементы отборта корпуса судна. 434...

Номер патента: 1143642

Опубликовано: 07.03.1985

Автор: Бураковский

МПК: B63B 3/56

Метки: оконечность, переборки, продольной

...напряжений у оконечности продольной переборки при высокойнесущей способности в вертикальнойплоскости.Таким образом, с целью полученияменее металлоемких конструкций судов, палубы которых несут большиеэксплуатационные нагрузки, продольные переборки должны выполнятьсяплоскими со специальным конструктивным оформлением в оконечностях,позволяющим благоприятно распределить уровень напряжений в зоне окончания продольной переборки, чем достигается надежность работы конструкции оконечности продольной переборки.Эффективность прИменения изобре.тения заключается в том, что существенно повышается надежность работыпродольных переборок в оконечностях,исчезает опасность перелома судов,появления трещин, т.е, повышаетсябезопасность мореплавания....

Номер патента: 1131750

Опубликовано: 30.12.1984

Автор: Бураковский

МПК: B63B 15/00

Метки: корпусом, надстройки, соединения, судна, узел

...с коробчатым профилем, соединенным скомингсом корпуса судна и охватывающим нижний комингс надстройки, приэтом комингс надстройки выполненТ-образным, а коробчатый профиль заполнен эластичным материалом и имеет переменную высоту по длине соединения 1,Недостатком известного узла является низкая надежность ввиду передачистатических нагрузок непосредственнона эластичный заполнитель и изгибающих нагрузок корпуса на надстройку.Цель изобретения - повышение надежности узла,Указанная цель достигается тем-;что в узле соединения надстройки скорпусом судна, комингс надстройкивыполнен со вторым пояском, опирающимся на коробчатый профиль.На чертеже схематично изображенузел соединения надстройки с корпусом судна.Узел соединения содержит Т-образный...

Номер патента: 1128143

Опубликовано: 07.12.1984

Автор: Бураковский

МПК: G01N 3/20

Метки: изгиб, испытаний, образцов, плоских

...ветвями последней.Кроме того, перед закреплениемобразцов изменяют расстояние, междуветвями скобы и измеряют смещениев местах крепления образцов.Ба Фиг.1 изображена установкадля осуществления предлагаемого способа," на Фиг.2 - схема закрепленияобразцов на опоре. ЗО Установка для осуществления предлагаемого способа испытаний плоских образцов на изгиб содержит основание 1 с закрепленной на нем при по- у между ветвями скобы и измеряют смещения в местах крепления образцов,мощи стойки 2 опорой для крепления образцов, которая выполнена в виде П-образной скобы 3. На концах ветвей последней размещены соответственно резьбовая втулка 4 и втулка 5, внутренний диаметр которой больще диаметра резьбовой втулки 4, Во втулках 4 и 5 установлен винт б,...

Номер патента: 1125763

Опубликовано: 23.11.1984

Авторы: Бураковский, Квачев, Кишиневский

МПК: H04L 7/02

Метки: анализатор, сигнала, синхронизации, тактовой

...3напряжений имеют место на выходах измерителя 1 или измерителя 2, т.е. осуществляется режим "Стационарная работа" (см. размещение управляющих сигнапов на фиг. 2), то коммутатор 5 удерживает переключатель 8 режимов в нейтральном положении (фиг, 1) .На вычитающий узел 6 подаются не значения выходных напряжений с изме" рителей и 2 ( Оц, и Ц ), а част-. ООь Оц.ное от деления в в- в . - . Такое ре Цшение позволяет расширить динамический диапазон анализатора и его помехоустойчивость. 5Принцип работы коммутатора 5 заключается в следующем. 4Благодаря имеющумуся ускорейию сигнала в измерителях 1-4 при смещении границ посылок в небольших пределах (в пределах до ь /2) коммутатор 5 удерживает переключатель 8 режимов в нейтральном...

Номер патента: 1122546

Опубликовано: 07.11.1984

Автор: Бураковский

МПК: B63B 3/14

Метки: корпуса, судна, фальшборт

...контрофорсы, соединенные посредством закрепленного на их конце упругого элемента с верхней палубой корпуса судна, упругий элемент выполнен в виде горизонтально гофрированной вставки, расположенной перпендикулярно наружной обшивке корпуса судна. Кроме того, контрофорсы с гофрированной вставкой выполнены из одной листовой заготовки,На фиг. 1 схематично изображен предлагаемый фальшборт корпуса судна; на фиг. 2 - вид А на фиг. 1.Фальшборт состоит из планширя 1, обшивки 2 фальшборта, соединенных контрофорсом 3 с верхней палубой 4 судна через горизонтально гофрированный элемент (вставку) 5, расположенную перпендикулярно наружной обшивки корпуса судна.Фальшборт работает следующим образом.При жестком навале фальшборт упруго отклоняется в...

Номер патента: 1107316

Опубликовано: 07.08.1984

Авторы: Бураковский, Мычкин, Патлах, Скляр

МПК: H04L 7/04

Метки: многоканальных, связи, синхронизации, систем

...соединенные накопитель и блок сравненияподсоединен к первым входам блокаопределения знака коррекции и дополнительного блока определения знакакоррекции, введены последовательносоединенные управляемый усилительи усреднитель, выход которого подсоединен к вторым входам блока определения знака коррекции и дополнительного блока определения знака коррекции, выход третьего вычитателя подсоединен к первому входу управляемого усилителя, второй вход которого является входом сигнала кода амплитуды, выход второго блока определениямодуля подсоединен к второму входунакопителя, а выход второго канального фильтра подсоединен к второмувходу второго вычитателя,На фиг,1 представлена структурно- электрическая схема устройства синхронизации...
