Установка для испытаний моделей судов

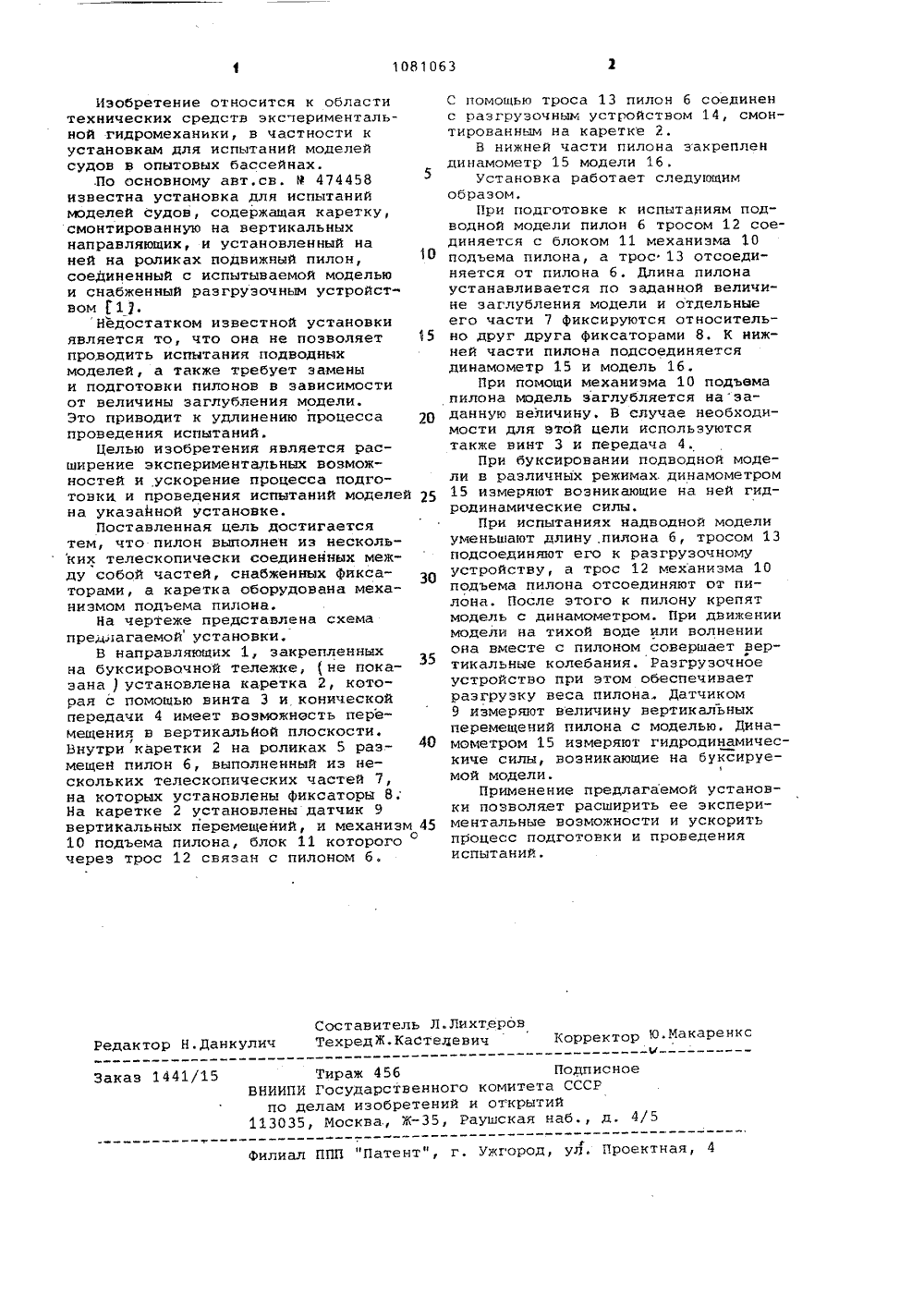

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН у-гощЩЯФ ф ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(46) 23.03,84. Бюл. Р 11 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ 172) Е.М. Минкин и А.С. Иавленко53) 629. 12: 006. 16: 532, 5 088. 8)(56 ) 1. Авторское свидетельство СССРЬ 474458, кл. В 63 В 9/02,кл. б 01 М 10/00, 1973 ),прототип ) БО 1081063 А Зб 1) В 63 В 9/0201 М 10/00 54 ) (57 ) УСТАНОВКА ДЛй ИСПЬ 11 АНИЙ МОДЕЛЕЙ СУДОВ по авт.св. Р 474458, о т л и .1 а ю щ а я с я тем, что, с целью расширения ее экспериментальных воэможностей и ускорения процесса подготовки и проведения испытаний, пилон выполнен иэ нескольких телескопически соединенных между собой частей, снабженных фиксаторами, а каретка оборудована механизмом подъема пилона.1081063 10 Составитель Л.ЛихтеровРедактор Н.Данкулич ТехредЖ.Кастелевич Корректор Ю.МакаРенксТираж 456 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва., Ж, Раушская наб., д, 4/5 Заказ 1441/15 Филиал ППП "Патент", г. Ужгород, УЛ. Проектная, 4 Изобретение относится к областитехнических средств экспериментальной гидромеханики, в частности кустановкам для испытаний моделейсудов в опытовых бассейнах..По основному авт.св. М 474458известна установка для испытаниймоделей судов, содержащая каретку,смонтированную на вертикальныхнаправляющих, и установленный наней на роликах подвижный пилон,соединенный с испытываемой модельюи снабженный разгрузочным устройством 1.Недостатком известной установкиявляется то, что она не позволяет 15проводить испытания подводныхмоделей, а также требует заменыи подготовки пилонов в зависимостиот величины заглубления модели.Это приводит к удлинению процесса 2 Опроведения испытаний.Целью изобретения является расширение экспериментальных возможностей и ускорение процесса подготовки и проведения испытаний моделей 25на указанной установке.Поставленная цель достигаетсятем, что пилон выполнен из нескольких телескопически соединенных между собой частей, снабженных Фиксаторами, а каретка оборудована механизмом подъема пилона.На чертеже представлена схемапредлагаемой установки,В направляющих 1, закрепленныхна буксировочной тележке, (не показана ) установлена каретка 2, которая с помощью винта 3 и коническойпередачи 4 имеет возможность перемещения в нертикальйой плоскости.Внутри каретки 2 на роликах 5 раз Омещен пилон 6, выполненный из нескольких телескопических частей 7,на которых установлены фиксаторы 8;На каретке 2 установлены датчик 9вертикальных перемещений, и механизм 4510 подъема пилона, блок 11 которогочерез трос 12 связан с пилоном 6. С помощью троса 13 пилон б соединенс разгрузочным устройством 14, смонтированным на каретке 2.В нижней части пилона закреплендинамометр 15 модели 16,Установка работает следующимобразом,При подготовке к испытаниям подводной модели пилон б тросом 12 соединяется с блоком 11 механизма 10подъема пилона, а трос 13 отсоединяется от пилона б. Длина пилонаустанавливается по заданной величине эаглубления модели и отдельныеего части 7 фиксируются относительно друг друга Фиксаторами 8, К нижней части пилона подсоединяетсядинамометр 15 и модель 16.При помощи механизма 10 подъемапилона модель заглубляется назаданную величину, В случае необходимости для этой цели используютсятакже винт 3 и передача 4.При буксировании подводной модели в различных режимах. динамометром15 измеряют возникающие на ней гидродинамические силы,При испытаниях надводной моделиуменьшают длину .пилона б, тросом 13подсоединяют его к разгрузочномуустройству, а трос 12 механизма 10подъема пилона отсоединяют от пилона. После этого к пилону крепятмодель с динамометром. При движениимодели на тихой воде или волненииона вместе с пилоном совершает вертикальные колебания. Разгрузочноеустройство при этом обеспечиваетразгрузку веса пилона. Датчиком9 измеряют величину вертикальныхперемещений пилона с моделью. Динамометром 15 измеряют гидродинамическиче силы, возникающие на буксируемой модели.Применение предлагаемой устанонки позволяет расширить ее экспериментальные возможности и ускоритьпроцесс подготовки и проведенияиспытаний,
