B63B — Корабли или прочие плавучие суда; оборудование для судов

Номер патента: 1088989

Опубликовано: 30.04.1984

Авторы: Варман, Дубин, Максимов, Мясковский, Товма

МПК: B63B 27/30

Метки: грузов, море, передачи

...повышенных ветровой и волновой нагрузок.Поставленная цель достигается тем, 20что в устройстве для передачи грузов в море, содержащем связанный снаправляющим канатом гибкий шланг,соединенный одним концом с грузохранилищем, а другим с плавсредством 25и имеющий узел подвески над морем сосредствами ориентации и стабилизацииего положения в пространстве, узелподвески гибкого шланга над моремвключает воздушный шар, заякоренныйна грузохранилище,На чертеже схематично представлено устройство для передачи грузовв море.Устройство выполнено в виде гибкого шланга 1, снабженного направляющим канатом 2 и связанного однимсвоим концом с выходом 3 хранилища 4стационарной платформы 5, а другимконцом с выходом 6 емкости плавсредства 7. Канат при помощи...

Номер патента: 1088990

Опубликовано: 30.04.1984

Авторы: Давыдов, Курилко, Петраков, Царьков, Щербина

МПК: B63B 35/34

Метки: борту, крепления, понтона, судна

...друг отно-, сительно друга, вследствие чего15 затрудняется заводка захватов в гнезда. Кроме того, при необходимос.ти крепления нескольких понтонов к борту судна последний должен быть снабжен большим количеством гнезд с соответствующими подкреплениями. 20Цель изобретения - снижение трудоемкости установки понтонов.Поставленная цель достигается тем, что устройство для крепления понтона к борту судна, содержащее эа -х ват, смонтированный на понтоне, и гнездо захвата, выполненное на судне снабжено закрепленной на понЭтче винтовой стяжкой указанный захват смонтирован в нюкней части 30 понтона и выполнен Г-образной формы, а гнездо захвата " в виде желоба с направляющей полосой, расположенно-. го вдоль борта судна по всей его длине. На фиг, 1...

Номер патента: 1088991

Опубликовано: 30.04.1984

Авторы: Гундобин, Чашков

МПК: B63B 39/03

Метки: изменения, колебаний, периода, собственных, судна

...подпалубных цистерн и других успокоителей качки на судах такого типа экономически нецелесообразна. Кроме этого, вследствие установки цистерн умень шается внутрикорпусное пространство.Цель изобретения - повышение эко" номичности процесса изменения периода собственных колебаний судна и увеличение его полезного объема.45Указанная цель достигается тем, что согласно способу изменения периода собственных колебаний судна, заключающемуся в искусственном повышении центра тяжести судна и понижении его метацентрической высоты, на открытой палубе судна устанавливают эластичные емкости, закрепляют их талрепами и заливают в эти эластичные емкости забортную воду.с В устройстве для осуществленияспособа изменения периода собственныхколебаний...

Номер патента: 1088992

Опубликовано: 30.04.1984

Авторы: Иценко, Лиходаев, Прохорчик, Симаков

МПК: B63B 43/16

Метки: герметизации, дистанционной, забортных, патрубков, разгерметизации, судовых

...включающий натяжной трос, снабжено установленным на узле механической разгерметизации гермовводом, охватывающим один иэ концов троса, ыри этом35 узел механической разгерметизации размещен между заглушкой и герметизирующей резиной и выполнен с шарнир" но установленными на заглушке средней частью с перекрытием проекций наружных сторон друг друга ча ее плоскость по крайней мере двумя С- образными ножами с внешней заточкой причем охваченный гермовводом конец натяжного троса выполнен разветвлен-ным, с числом ветвей, равным числу ножей, один конец каждого из которых связан с одной из ветвей указанного троса. 51,На фиг, 1 схематически изображено предлагаемое устройство в сборе, раз- л 8992 греэ; на фиг," расположение ножейдо и...

Номер патента: 1090610

Опубликовано: 07.05.1984

Авторы: Гаврилюк, Прокофьев

МПК: B63B 9/00

Метки: изменений, линии, плаву, судна, упругой

...деформаций корпусных конструкций судна.Поставленная цель достигается тем, что согласно способу контроля изменений упругой линии судна на плаву, включающему установку местных контрольных площадок на поперечных переборках параллельно контрольной площадке, расположенной в районе миделя судна, и измерение наклонов местных контрольных площадок относительно центральной контрольной площадки, отмечают в виде реперов проекции базовых точек местных контрольных плошадок на продольных связях судна, а при измерении наклонов местных контрольных площадок определяют изменение положений проекций их базовых точек относительно реперов.Кроме того, каждую местную контрольную площадку устанавливают на поперечной переборке на расстоянии от палубы не...

Номер патента: 1090611

Опубликовано: 07.05.1984

Авторы: Богданов, Городецкий, Иванов

МПК: B63B 9/08

Метки: качки, модели, свободной, судна, характеристик

...модели,Под буксировочной тележкой 1, установленной неподвижно посередине длины бассейна 2 в вертикальной плоскости А-А, перпендикулярной его продольной оси, расположены волнограф 3 и фотоаппарат 4 с широкоугольным объективом. На вертикальной оси волнографа закреплен точечный источник 5 света. На модели 6 установлена гировертикаль 7, на стабилизированной вертикальной оси которой закреплена легкая мачта 8 с двумя точечными источниками 9 света, разнесенными на некоторое расстояние друг от друга. Подвод электропитания осуществляется с помощью 5 10 15 20 25 30 35 40 45 50 55 кабеля 10, который проходит через ролик 11, позволяющий кабелю без натяжения перемещаться вместе с моделью. Блок 12 питания и осциллограф 13 размещены на...

Номер патента: 1090612

Опубликовано: 07.05.1984

Авторы: Гущин, Мосиевский, Устинов

МПК: B63B 21/00

Метки: испытания, механизмов, нагрузочное, судовых, якорных

...с якорной цепью испытываемогомеханизма через блок управления нагрузкой, электрический нагружатель включаетв себя два ийдукторных тормоза скольжения, имеющих обмотки возбуждения, расположенных на общем валу и связанных 25между собой редуктором, а блок управления нагрузкой включает датчики моментовиндукторных тормозов скольжения, подключенный к ним блок распределения моментов, а также подключенные к последнему и к соответствующим датчикам момен 30тов блоки регулирования, выход каждогоиз которых электрически связан с обмоткойвозбуждения соответствующего индукторного тормоза скольжения.На чертеже схематически изображенонагрузочное устройство для испытания судовых якорных механизмов,Устройство состоит из индукторного тормоза 1...

Номер патента: 1090613

Опубликовано: 07.05.1984

Авторы: Литинский, Маргулян

МПК: B63B 27/24

Метки: гидроперегружатель, разгрузки, судов

...Отсюда, снижение высоты подъема позволяет увеличить объемный вес (концентрацию) засасываемой гидросмеси.Цель изобретения является повышение производительности гидроперегружателей путем увеличения средней концентрации засасываемои гидрос меси за счет сниже 35 ния средней за время разгрузки высоты подъема по всасывающему трубопроводу и уменьшения длины восходящего участка.Указанная цель достигается тем, что гидроперегружатель для разгрузки судов, 40 содержащий грунтовый насос, соединенный с сифонным всасывающим трубопроводом, восходящий участок которого выполнен с возможностью перемещения в плоскости, параллельной диаметральной плоскости судна, нисходящий участок сифонного тру бопровода соединен с насосом с возможностью перемещения...

Номер патента: 1090614

Опубликовано: 07.05.1984

Авторы: Левина, Муравьева, Супрунов, Яковенко

МПК: B63B 27/36

Метки: грузозахватное, объектов, плавучих, подъема, спуска

...на вертикальныы осях 11, стойки которых крепятся к Основаик) корпуса 1, осу 1 ествляется с помоцью вцльчатого конца б рычага О, заходящего за бурт фксзтор 1;). Свободный конец в рычага 10 заканчивается опорным роликом 12. Фиксаторы 5 с сухарями 6 размецгены над щеками 7 улавлцвзющео узла.Корпус 1 снабжец двумя параллельны ми осями 13 и 14, служзшц;и для его крепления нз поворотной в вертикальной плоскости раме 15 шарнирно-рычажного параллелограмма, являющимся исполнительным узлом перемецения фиксаторов, причем оси 13 и 14 выголнены в виде отдельныы полуосей, г рикреплен ыы ребр з ми к цилиндрической части корпуса 1. На поворотной раме 15 шарнирно-рычажного параллелограмма жестко закреплены толкатели 16 клиновидной формы таким ооразом,...

Номер патента: 1091848

Опубликовано: 07.05.1984

Авторы: "пьер, Дэвид

МПК: B63B 35/44

Метки: буровых, море, открытом, плавучая, платформа, подводных, работ

...их Осей, Распорная погеречнаясвяз; 8 соаержиг балки 1 Г и поперечные адиа 1 Ые растяжки 11 через которыс связаны между собой отдельые(О)1 ь:,свидные 1(р зпежные эссементы 3В.:го;:ненные из )яда коротких наружг.п( гРУо ".ВРУж:аЯ тРУба кольЦевиД- р. Ого крепо;:(ого элемента 9 крепитсяк со;твет ". угщс-й грубча гой стойке 4механичес(ими элементами с учетом своболого пореещеия кольцевидного крепежого элемента 9 вдоть Оси трубчатой тоик 1 с, Наружиь:е трубы кольцзвгдн 1 х с:еежых э.емоитов 9 имеют С:УтгЕНИН ДиаМСТР 111)СЕРНО Равпый 1 а)уа)му,1 метру трубчатой стойки 1.С1 спеае 1 ыс .адиальиыерыс гяжк: , иынсл: с:ны из дву.гаврового1; ОО Г,. с ИРС)с,:1 Л 51 И С В 1:3 аь. Та3 1091 тельно в отдельных трубчатых стойках 4 создание такой основной...

Номер патента: 1092085

Опубликовано: 15.05.1984

Автор: Токарев

МПК: B63B 5/06

Метки: корпуса, лист, судна, съемный

...листа, включающий в себя бурт выреза с боковым желобом и планки с болтами, соединяющие съемный лист с кромками выреза корпуса судна 1,Недостатками известного устройства являются наличие комингса, выступающего над поверхностью настила палубы, большая трудоемкость монтажа и демонтажа полотна.Цель изобретения - увеличение размеров выреза в свету, снижение монтажно- демонтажных работ со съемным листом. Указанная цель достигается тем, что в съемном листе корпуса судна, содержащем полотнище с фланцем по его периметру и уплотнением выреза в корпусе судна, имеющем узел крепления съемного листа, включающий в себя бурт выреза с боковым желобом и планки с болтами, соединяющие съемный лист с кромками выреза в корпусе судна, каждая планка...

Номер патента: 1092086

Опубликовано: 15.05.1984

Авторы: Долгопольский, Желнин, Ивлев, Родионов

МПК: B63B 9/06

Метки: ахтерштевень, блок, варианты, винт, гребной, его, кормы, насадки, насадкой, неподвижной, постройки, судна

...Кроме того, после сборки и сварки между собой носового и кормового блоков кормы судна, центровки, сборки и сварки блока насадки, установки и приварки забойных листов по наружной обшивке в районе соединения насадки с кормовым блоком кормы судна производят центровку, сборку и сварку пятки ахтерштевня с основной его частью.Известна конструкция блока насадки, содержащего наружный и внутренний пояса насадки, продольный и поперечный набор между ними, бракеты для присоединения насадки к набору корпуса судна 2).Недостатком известной конструкции является высокая трудоемкость процесса монтажа насадки в корме судна, недостаточная прочность соединения насадки с ахтерштевнем и недостаточная точность центровки насадки относительно осей линии...

Номер патента: 1092087

Опубликовано: 15.05.1984

Авторы: Григорьев, Мельницкий

МПК: B63B 19/24

Метки: задраивания, закрытия, секции

...1,ОНедостатком известного устройства является сложность конструкции, а именно наличие промежуточных звеньев, соединяющих тяги с двуплечими рычагами.Целью изобретения является упрощение конструкции.15Для достижения указанной цели в устройстве для задраивания секции закрытия, содержащем поворотно установленные на секции вдоль ее сторон задрайки, шарнирно соединенные тягами, кинематически связанными с приводом перемещения, при этом кинематическая связь тяг одна с другой включает двуплечие рычаги, шарнирно закрепленные на секции, узел шарнирного крепления тяг к задрайкам смещен относительно осей их поворота в сторону кромок 25 секции, а концы тяг соединены соответственно с одним из плеч двуплечего рычага, ось шарнирного крепления которого...

Номер патента: 1092088

Опубликовано: 15.05.1984

Авторы: Билецкий, Постников, Фомин, Хворостянов

МПК: B63B 21/00

Метки: присосное, судна, швартовки

...за счет его работы возвратно-поступательное движение. Вакуумная полость 4 оборудована вакуумным шлангом 16, который соединен со всасывающей полостью компрессора7. Нагнетательная полость компрессора 17 соединена трубами 18 и 19 с рабочими полостями пневмоцилиндра 15. Пневмоцилиндр 15 и компрессор 17 размещены на причале 20.гание камеры вакуумного присоса к борту, имеющему криволинейную поверхность вследствие неравнозначного усилия пружин упругих тяг на .секторы. Отвод судна про 55 088ьУстройство работает следующим образом,Судно 13 подводится. к причалу 20 и повозможности устанавливается параллельнопричалу на расстояние, немногим меньшедлины максимального выдвижения штока 7.Для производства швартовки судна к причалу присосное устройство...

Номер патента: 1092093

Опубликовано: 15.05.1984

Авторы: Быков, Воронцов, Гительман, Горбунов, Данилов, Демьянченко, Жуков, Збарж, Иерусалимский, Ильин, Клыков, Коваленко, Левин, Лившиц, Максутов, Одинаров, Окишев, Рослик, Селюгин, Симонов, Следзюк, Фрейман, Цой, Чуркин

МПК: B63B 35/08

Метки: ледового, плавания, судно

...схематически изображеносудно ледового плавания с устройством дляобеспечения его ледопроходимости.Судно ледового плавания содержит корпус 1, сопла 2 для выдувания воздуха, расположенные по бортам корпуса 1 и в егоносовой части, подогреватель 3 воздуха,компрессор 4, обеспечивающий подачу воздуха к соплам 2, паровую турбину 5 дляпривода компрессора 4, патрубок 6 подвода пара к турбине 5, патрубок 7 отвода пара от турбины 5, дроссельное устройство 8,трубопровод 9 подвода воздуха к соплам 2,парогенератор 10, паровую турбину 11 главного турбоагрегата, деаэратор 12, дроссельно-увлажнительное устройство 13, дифферентные цистерны 14, конденсатор 15 главного турбоагрегата. Компрессор 4 и подогреватель 3 воздуха установлены в трубо 920932...

Номер патента: 1092094

Опубликовано: 15.05.1984

Авторы: Прохнич, Симанович

МПК: B63B 59/02

Метки: кранец, судовой

...содержащий резино. кордную оболочку, заполненную, упругими элементами 1.Однако указанные кранцы, обладающие значительной упругой податливостью и имеющие относительно малый вес и положительную плавучесть, при резких навалах могут привести к повреждению или разрушению судовых конструкций, вмятинам и гофрировке наружной обшивки корпуса, что подтверждается опытом эксплуатации кранцев отечественного и зарубежного производства.Целью изобретения является повышение энергоемкости.Для достижения этой цели в кранце, содержащем резинокордную оболочку, заполненную упругими элементами, последние выполнены полыми и заполнены сжатым газом.Кроме того, упругие элементы могут быть расположены в резинокордной оболочке с возможностью их взаимного...

Номер патента: 1093607

Опубликовано: 23.05.1984

Авторы: Барышев, Брюшинин, Иванов, Лазарев, Немудров

МПК: B63B 3/68

Метки: зашивки, крепления, обрешетника, помещения, стеклопластика, судна, узел

...Раушская наб., д. 4/5Филиал ППП Патент, г, Ужгород, ул. Проектная, 4 Редактор.И.ШуллаЗаказ 3363/18 1.цс ,н;с оисси, , к судостроениюнс 1 ностн. к ",схно.нн нзащивки судовых помснсений на судах из стеклопластика.Известен узел крепления обрешетника завивки помещения судна из стеклопластика, имеющего ребра жесткости, содержащий металлические детали крепления 1.Недостатком такой конструкции является необходимость приформовки металлических деталей с помощью стеклоткани и клея к корпусу судна, что усложняет монтаж, увеличивает его трудоемкость, при изменении установки зашивки требует приформовки новых деталей крепления.Целью изобретения является упрощение монтажа обрешетника, снижение его трудоемкости и обеспечение возможности демонтажа.Цель...

Номер патента: 1093608

Опубликовано: 23.05.1984

Авторы: Осипов, Петров

МПК: B63B 9/02

Метки: движителей, испытаний, судовых

...жесткими рамками, и упругими балками, соединяющими основание динамометра и ригель, при этом каждая из рамок оборудована преобразователем ее перемещения в электрический сигнал, причем основание динамометра установлено в корпусе установки на подшипниках и кинематически связано с указанным механизмом поворота и датчиком углового положения, а вертикальный вал привода вращения гребного винта снабжен двумя шарнирами, один из которых размещен у ригеля, а другой - у основания динамометра.На фиг. 1 схематически изображена установка, вид сбоку, разрез; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1,Установка содержит двухкомпонентный динамометр 1, состоящий из основания 2, ригеля 3 и двух ориентированных взаимно...

Номер патента: 1093609

Опубликовано: 23.05.1984

Авторы: Старев, Тищенко

МПК: B63B 19/00

Метки: водонепроницаемое, закрытие, судовое

...ее внутренней поверхности и асимметрично относительно ее центра, а также имеет двусторонний цилиндрический выступ, расположенный в диаметральной плоскости вала перпендикулярно оси его вращения, при этом опора вала снабжена криволинейным пазом, взаимодействующим с выступом вала.На фиг. 1 изображено днищевое закрытие шахты, продольный разрез; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - узел 1 на фиг. 1 (верхняя опора); на фиг. 4 сечение Б-Б на фиг. 3.Водонепроницаемое закрытие содержит крышку 1, расположенную в наружной обшивке 2 и вал 3, находящийся в опорах 4 и проходящий через междудонное помещение 5, шахту 6 подъемно-опускного устройства и помещение привода 7, расположенного на палубе непроницаемых переборок 8. Таким...

Номер патента: 1093610

Опубликовано: 23.05.1984

Автор: Абрамов

МПК: B63B 25/00

Метки: судно

...на палубу 2. Затем через вырезы 3, крышки 4 которых открыты, грузовые единицы за исключением вилочных погрузчиков съезжают в помещения 8 по наклонным переборкам 9. По мере заполнения помепереборкам 9. По мере заполнения помещения 8 закрываются крышками 4. После заполнения всех помещений 8 заполняется помещение на палубе 2. Здесь уже могут разгружаться и вилочные погрузчики,При образовании пробоины в районе грузового отсека 7 на высоту всего корпуса, а глубиной до диаметральной плоскости, нарушаются наклонные переборки 9. При этом затопляются помещения 8 грузового отсека 7, причем количество их будет на одно больше, чем количество нарушенных в пределах осадки судна наклонных переборок 9. 10 15 20 25 30 35 0При установке переборок 9 к...

Номер патента: 1093611

Опубликовано: 23.05.1984

Авторы: Бледный, Гороховский, Лейнов, Людмирский, Медко, Стрельцов

МПК: B63B 27/00

Метки: подъема, спуска, судовое

...состоит из силовой стрелы 4 и вспомогательной Л-образной стрелы 5. Вершина 6 стрелы 5 шарнирно прикреплена к силовой стреле 4, а концы стоек 7 стрелы 5 соединены с ноком 8 стрелы 5 двумя топе. нантами 9. 20 25 30 35 40 45 Для подъема изделия 3 предусмотренканат 10, который пропущен через жесткое кольцо 11, ноковый блок 12, блок 13 и далее его конец 14 заведен на грузовую лебедку (не показана).Кольцо1 подвешено на трех симметричных в плане канатах 15 к Л-образной стреле 5. В кольце 11 выполнен сквозной вырез 16, размер которого несколько превышает сопрягаемый с ним участок 17 изделия 3. Силовая стрела 4 шпором 18 опирается на поворотный вертлюг 19, закрепленный на обухе 20 мачты 2. Нок 8 силовой стрелы 4 связан с мачтой 2 топенантом 21,...

Номер патента: 1093612

Опубликовано: 23.05.1984

Авторы: Зимин, Федотова, Холин

МПК: B63B 27/14

Метки: палубы, перехода, пирс, судна

...установленным в месте его соприкосновения с роликами рамы опорного элемента.На фиг. 1 изображено устройство, установленное в рабочее положение, общий вид; на фиг. 2 - вид А на фиг, 1; на фиг. 3 изображено устройство, установленное в положение по походному, общий вид в плане на фиг. 4 - разрез Б Б на фиг. 2; на фиг. 5 - вид В на фиг. 4; на фиг. 6 - разрез Г-Г на фиг. 2; на фиг. 7 - разрез Д-Д,на фиг. 6. Устройство состоит из опорного элемента 1 с направляющими, подвижной платформы 2 с роликами, трапа 3 и приводного механизма, содержащего канат 4, отводной блок 5, прижим 6 и лебедку 7, Опорный элемент 1 содержит раму 8 с роликами 9, посредством которых она уста новлен а на дополнительных направляющих 10, которые размещены в закрытой...

Номер патента: 1093613

Опубликовано: 23.05.1984

Автор: Богданов

МПК: B63B 35/12

Метки: ледокола, ледоочистительная, приставка

...атаки днища корпуса составляет 6 - 10, а осадка - 0,2 - 0,4 ее ширины, снабжена дополнительной секцией, размещенной между основной секцией и ледоколом, на которой смонтирован привод поворота основной секции, установленной с возможностью ее поворота вокруг вертикальной оси, соединяющей кормовую оконечность дополнительной секции с носовой оконечностью основной секции, причем осадка дополнительной секции в 3 - 4 раза мень- ЗО ше осадки основной.На фиг. 1 изображена приставка, вид сбоку; на фиг. 2 - то же, вид сверху.Ледоочистительная приставка ледокола содержит дополнительную секцию 1, оборудованную вертикальными направляющими 2 35 для битого льда, и управляющую основную секцию 3, на днище 4 которой установлены ледоразводящий клин 5 для...

Номер патента: 1093614

Опубликовано: 23.05.1984

Автор: Леви

МПК: B63B 35/28

Метки: баржа, судовая

...содержит грузовой трюм1 с комингсом 2 и водонепроницаемымилюковыми крышками 3. Помимо грузовоголюка, обеспечивающего вертикальную грузообработку, трюм оборудован проемом а длягоризонтальной погрузки и выгрузки с помощью автопогрузчика либо непосредственного выезда (въезда) колесной техники понаружной аппарели 4, расположенной в одной из оконечностей. Ширина аппарели соответствует ширине проема а. Последний снабжен водонепроницаемым поворотным закрытием 5 с дополнительным горизонтальным участком б с резиновым уплотнениемпо периметру на задрайках и приводом подьема (не показан),Поворотное закрытие подвешено на петлях, закрепленных на комингсе люка такимобразом, что оси петель 7 находятся выше уровня палубы, которая между аппарелью и...

Номер патента: 1093615

Опубликовано: 23.05.1984

Автор: Падалко

МПК: B63B 35/58

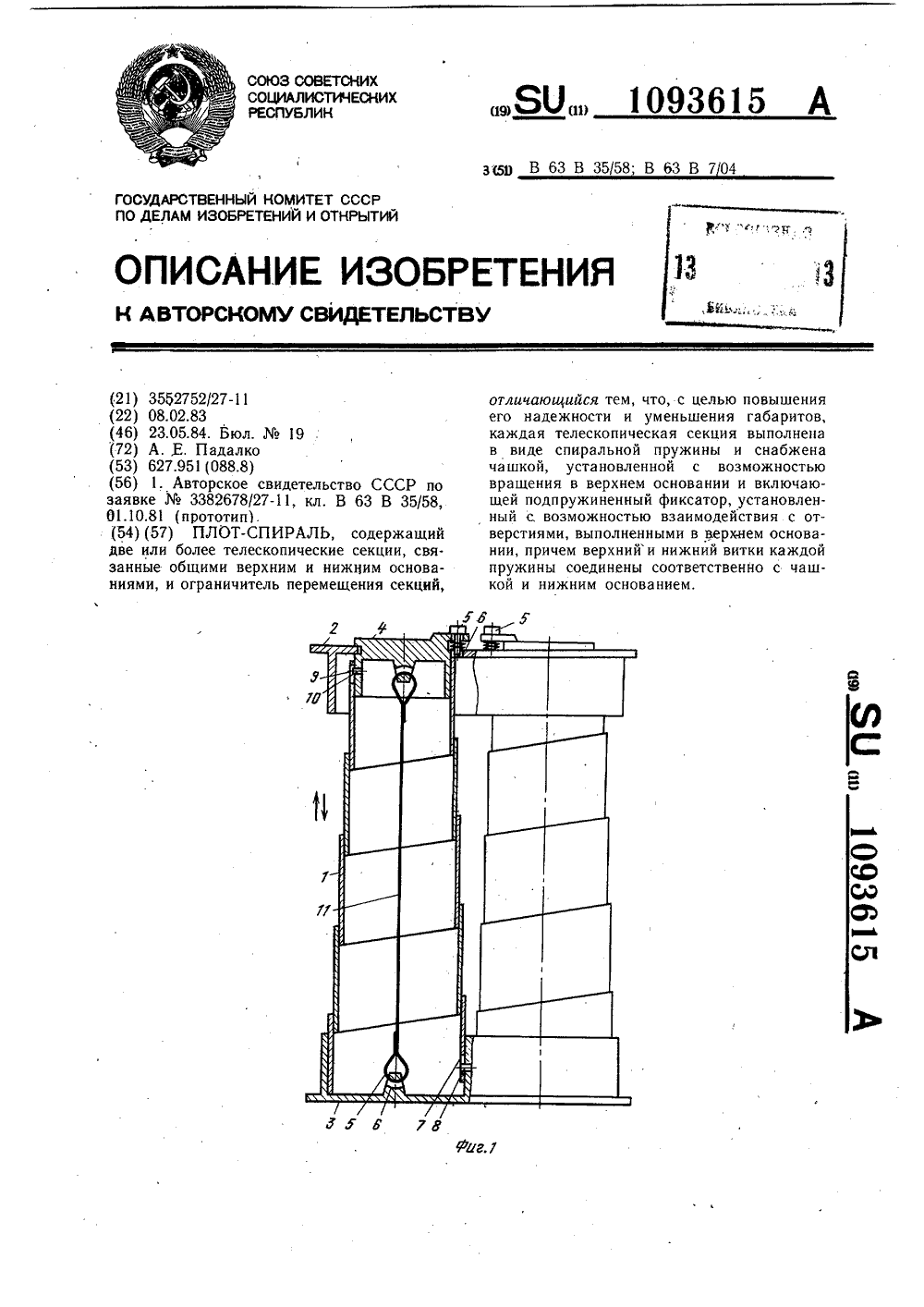

Метки: плот-спираль

...секций 1,Недостатками плота являются недостаточная надежность и значительные габариты,Целью изобретения является повышение надежности и уменьшение габаритов плота. 10Указанная цель достигается тем, что в плоте, содержащем две или более телескопические секции, связанные общими верхним и нижним основаниями, и ограничитель перемещения секций, каждая телескопическая секция выполнена в виде спиральной15 пружины и снабжена чашкой, установленной с возможностью вращения в верхнем основании и включающей подпружиненный фиксатор, установленный с возможностью взаимодействия с отверстиями, выполненными в 20 верхнем основании, причем верхний и нижний витки каждой пружины соединены соответственно с чашками и нижним основанием.На фиг. 1 изображен...

Номер патента: 1093616

Опубликовано: 23.05.1984

Авторы: Непейвода, Попов

МПК: B63B 59/02

Метки: гидропневматический, кранец

...насаженных с двух сторон на цилиндрический упругий каркас, состоящий из цилиндрической,спирали 3, скрепленной гибкими продольными40 45 50 55 5 10 15 20 25 30 35 связями 4. Гибкие продольные связи 4 при помощи треугольных серьг 5 соединены с соединительными звеньями 6, пропущенными через отверстия фланцев 2. Наружные концы соединительных звеньев 6 при помощи скоб 7 соединены с крепежными стропами 8. Длина гибких продольных связей 4 подобрана с расчетом образования в центральной части кранца кольцевой щели 9 с шириной, соответствующей требуемой энергоемкости кранца. Внутри упругого каркаса для обеспечения плавучести и погашения остатка кинетической энергии взаимодействующих судов размещена внутренняя пневматическая эластичная емкость...

Номер патента: 1093617

Опубликовано: 23.05.1984

Авторы: Андреев, Жупкин

МПК: B63B 59/10

Метки: перемещения, поверхности, ферромагнитной

...после перемещенияпо нему устройства. 20Цель достигается тем, что устройстводля перемещения по ферромагнитной поверхности преимущественно кориуса судна, содержащее раму со смонтированными на нейприводными колесными парами с прижимными электромагнитами, установленнымина колесных осях и подключенными к источнику питания, снабжено дополнительнымиколесными парами, расположенными параллельно приводным и соосно одни с другими,а также вспомогательными электромагнита-.ми, установленными на осях дополнительныхколесных пар, и делителем напряжения, приэтом через последний вспомогательные элект.ромагниты подключены к источнику питанияполюсом противоположной прижимным электромагнитам полярности, а также установлены за прижимными электромагнитами...

Номер патента: 1094796

Опубликовано: 30.05.1984

Автор: Сахар

МПК: B63B 1/10

Метки: катамарана, корпус

...поперечного сечения; на фиг. 2 - сечениеА-А на фиг. 1,Корпус катамарана состоит из двух бортовых корпусов 1, имеющих посадочные места 2 с установленными на иих соединительными втулками 3 с внутренней резьбой 4,Соединительные втулки 3 жеспсо закрепляются на продольной подкрепляющеи связи 5 40ц боковой стенке корпуса 6, например, спомощью наложении стеклопластикового жгута7. На посадочное место 2 через регулировочную прокладку 8 укладывается соединитель.ный мост 9 с установленными в нем направ. 5ляющими втулками 10. Направляющие втулки 10 соединительного моста 9 жестко закрепляются на боковой стенке 11 и продольной подкрепляющей связи 12 соедини 4 тельного моста 9, жесткое закрепление осуществляется наложением стеклопластиковогожгута...

Номер патента: 1094797

Опубликовано: 30.05.1984

Авторы: Бондаренко, Максименко

МПК: B63B 1/10

Метки: катамаран

...и жесткозакреплены относительно корпусов, а рыча. 40ги 4" и 6 выполнены обтекаемой формы.Телескопическая балка 11 одним кощам за.креплена на носовой оси 8 корпуса 2 идругим концом на кормовой оси 10 корпуса 1. Телескопическая балка 11, в своюочередь, состоит из наружной балки 12 ивнутренней выдвижной балки 13, Рычаги ителескопическая балки могут поворачиватьсяна осях 7 - 10 относительно корпусов. ТроС14, закрепленный одним концом на парусном торце наружной балки 12, перекинут,через шкив 15 на оси 6, через пкив 17 на оси 10, через барабан 18 лебедки крана,через шкив 19 на оси 7 через шкив 20 на оси8, через шкив 21 на оси 16 и закрепленна внутреннем торце наружной балки 12,причем ось 16 шкивов 15 и 21 жестко за.креплена...

Номер патента: 1094798

Опубликовано: 30.05.1984

Авторы: Кутняков, Субботин, Тюрин, Федяев

МПК: B63B 3/02

Метки: конструкций, корпусных, кромок, оконтуровки, стыкуемых, судна

...в качестве вспомогательного элемента используют пленочный материал, который накладывают с перепуском на одну из стыкуемых кор. пусных конструкций судна, контур торцовой кромки которого переносят на указан. ньщ вспомогательный элемент, последнийнакладывают на другую стыкуемую кор. пусную конструкцию судна с совмещениемих базовых линий относительно друг друга по направлению, соответствующему направлению пристыковки первой части судна к второй его части, после чего переносят на последнюю со вспомогательного элемента копию контур торцовой кромки первойстыкуемой корпусной конструкции судна.Способ осуществляется следующим образом.Пленочный материал накладывают на поверхность блока корпуса судна с некоторым перепуском по отношению к его...
