Номер патента: 1456933

Опубликовано: 07.02.1989

Авторы: Фонарев, Черняк

МПК: G05B 19/18

Метки: программного

...команда на выполнение операции не выполнена за время, установленное для этого этапа, и: не появляется сигнал готовности очередного этапа, который бы обнулил, блок 9 таймера, то достигнуто время этапа, которое не должно быть превышено. При этом под действием сигнала времени этапа, поступающего с блока 9 таймера, на первом выходе блока 4 5 1 О 5 20 25 контроля и индикации формируется сигнал превышения времени этапа, который в качестве останова таймера поступает на первый вход блока 9 таймера. Останов таймера необходим для сохранения сигнала, характеризующего время этапа.Сигнал превышения времени этапа индицируется в блоке 4 светодиодом 24, предупреждая оператора об остановке программы по превышению времени этапа. Программа продолжается...

Номер патента: 1456934

Опубликовано: 07.02.1989

Авторы: Гордеев, Шпилевой, Щупак, Якушев

МПК: G05B 19/40, H02P 8/20

Метки: двигателем, шаговым

...запуском, если в течении времени Т после отработки двигателем шага в одном из направлений приходит сигнал на реверс, то двигатель 20 на него не реагирует (фиг.З). Кроме того, в случае появления выбегов в режиме торможения ротора двигателя 20 датчик 21 шага вырабатывает импульсы, которые, поступив на вход одновибратора 22 с пов30 ма и устойчивости,35 40 45 50 торным запуском, продлевают время запрещения реверса еще на Т в после каждого выбега. Таким образом, по" ступление импульсов синхронизации для отработки шагов в противоположную сторону запрещено до тех пор, пока не закончатся выбеги ротора.Как только объект, перемещаемый шаговым двигателем, достигает предела, соответствующий датчик 6 конечных положений вырабатывает сигнал, который...

Номер патента: 1457155

Опубликовано: 07.02.1989

Авторы: Боголюбов, Игнатов, Конахович, Уланский

МПК: G05B 1/01, H03K 5/24

Метки: амплитуды, допускового, сигнала

...2 известно отношение 45сигнал/шум, Н на выходе измерительного преобразователя 2, равноеН=Р/Р,где Р,Р " мощность сигнала Ц и помехи цд соответственно, 50С помощью первого делителя 5 напряжения сигнал Ц ослябляют до величины Ц/п, где п 1+1/Н. Первый источник,7 эталонного напряжения формирует номинальное значение измерительного сигнала цо, равное математическому ожиданию сигнала ц приотсутствии действия помех на измерительный преобразователь 2, С помощью второго делителя 8 напряженияослабляют сигнал Ц до величиныЦ /ш, где ш=1+Н, ц /т - вспомогательный сигнал.Путем суммирования в блоке 6 ослабленного измерительного сигналац/п с вспомогательным сигналом ц /шформируют контролируемый сигналц цц -- + -юи шКонтролируемый сигнал цс с...

Номер патента: 1458858

Опубликовано: 15.02.1989

Авторы: Мялкин, Щелинский

МПК: G05B 19/18, G05B 19/4103

Метки: интерполяции, линейной, цифровой

...прохождение частоты 1 , кото" рая,поступая на счетный вход реверсивного счетчика 16, начинает изменять выходные коды последнего от 2 до 2 . Соответственно с этим избменяется адресация коммутатора 18 и к источнику питания +5 В последовательно подключаются резисторы К, К ,К, . При этом изменяется и частота генерации одновибратора 17От Й о до Е е При достижении реверсивным счетчиком нулевого значения, последний вырабатывает сигнал Р поступающий в блок 15 управления, где запрещается дальнейшее прохождение частоты Г и счетчик 19 остается в положении "О", Заканчивается цикл работы блока экспоненциально изменяющейся частоты снятием сигнала "Пуск" и вся схема переходит в исходное состояние.Блок экспоненциально изменяющейся частоты работает под...

Номер патента: 1460713

Опубликовано: 23.02.1989

Автор: Павлов

МПК: G05B 19/18

Метки: программного, цифровая

...из весакаждого четного разряда двоичного кода в 2 раз меньше корня квадратногоиэ веса соответствующего ему большегонечетного разряда. Так как каждыйчетный разряд выходного двоичного кода блока 4 выделения старшего разрядапередается через.элементы ИЛИ 7 группы на тот же разрядный вход преобразователя 8 двоичный код-напряжение,что и соответствующий ему большийнечетный разряд, и при выделениистаршего четного разряда коэффициентпреобразователя 8 двоичный код-напряжение уменьшается в Б раз по сигналу от блока 6 определения четностистаршего разряда, то при последовательном выделении блоком 4 четныхразрядов на выходе преобразователя8 двоичный код-напряжение так же, 146071320 45 Аналоговый сигнал с выхода преобразователя 8 двоичный...

Номер патента: 1460714

Опубликовано: 23.02.1989

Авторы: Гусев, Рудников, Червяков, Шмуэльзон

МПК: G05B 19/418

Метки: программного, температуры

...то электропечь включаетгя на время, пропорциональное величине отклонения, В случае равенства этих температур или если текущая температура выше заданной, электропечь не включается.Для обеспечения высокой точности регулирования температуры в соответствии с заданной программой (скоростью разогрева) в устройстве предусмотрено автоматическое .изменение К, Для этого в блоке 17 вычитания производится определение реальной скорости разогрева Ч электропечи в соотРветствии с формулойЧр=т; -Тгде Т;- значение температуры электропечи предыдущего по отношению к текущему тактууправления,Значение кода, соответствующегоТ поступает в блок 17 от л алого,цифрового преобразователя 3, а значение кода соответствующего Т; 1,формируется в элементе 18...

Номер патента: 1462231

Опубликовано: 28.02.1989

Авторы: Нефедов, Попов

МПК: G05B 5/01

Метки: нелинейный, фильтр

...и с другим входом элемента 1 сравнения, Выход элемента 1 сравнения также через двухпороговый компаратор 4 подключен к управляющему вх элемента 2 выборки -хранения, тация нелинейного фильтра к собеспечивается сумматорами 5 и 6,Фильтром 7 низких частот и первым ивторым источниками опорного сигнала.В элементе 2 выборки -хранения запо- .ч5минающии конденсатор 8 подключен кключу 9 через резистор 10 и шунтирован другим резистором 11,Нелинейный Фильтр работает следУющим образом.10Входной сигнал (фиг, 2, а) поступает на вход элемента 1 сравнения,где из него вычитается выходной сигнал нелинейного фильтра, Полученныйсигнал разности (фиг, 2,б), соответствующий скорости изменения полезного сигнала, поступает на входы элемента 2 выборки-хранения,...

Номер патента: 1462232

Опубликовано: 28.02.1989

Авторы: Альтшулер, Васюхно, Волков, Орлов, Филатов

МПК: G05B 11/00

Метки: регулятор

...пропорциональным тан з 146 генсу этого угла. При этом первый разряд выходного кода счетчика 9 не является значащим и на вход блока 17 анализа знака заводится выход второго или третьего разряда.Этот блок совместно с триггером 24 и со счетчиком 25 служит для формирования младших разрядов выходного кода в случае, если не произошло полной компенсации напряжений на первом и третьем входах сумматора 5. В этом случае код в счетчике 9 будет периодически изменяться, причем величина интервала времени между моментами его уменьшения и увеличения на единицу будет пропорциональна разности между напряжениями на первом и третьем входах сумматора 5, а следовательно, и разности между напряжением, пропорциональным положению объекта, и напряжением,...

Номер патента: 1462233

Опубликовано: 28.02.1989

Авторы: Гривва, Золотов

МПК: G05B 11/01

Метки: следящий, электропривод

...поступаетна входы Формирователя 9 импульсаторможения и компаратора 8 торможения. На другой вход компаратора 8торможения поступает сигнал рассогласования 3 , при. этом в компараторе 8 торможения происходит сравнение его входных сигналов и формирование импульса разрешения торможения,предназначенного для управления формирователем 9 импульса торможения. Причем сигнал пиковогс детектора 7с ограничением по входу, поступающийна вход компаратора 8 торможения,подан с коэффициентом, в два раза меньшим, чем для сигнала рассогласования 8 , поступающего на его другой вход, Такое решение позволяет компаратору 8 торможения формировать сигнал торможения на углах, равных половине величины начального позиционного, рассогласования, но не более контрольного...

Номер патента: 1462234

Опубликовано: 28.02.1989

Авторы: Алферьев, Осокин, Павлов

МПК: G05B 11/01

Метки: привод, следящий, электрогидравлический

...пра"тое подключение выходакодоимпулъсного преобразователя 8 спомощью блока 9 к соответствующейкатушке. Гидрораспределитель 3, всвою очередь, подключает ту или инуюполость гидродвигателя 1 к гидросистеме механизма. Сигналом для пускаустройства является зались кода числа заданной позиции в регистр 14задатчика 6 положения, которая происходит при ручном вводе или по команде от внешнего устройства при работе в автоматическом режиме, Припоявлении кода числа задания на входах.сумматора 15 происходит егасравнение с кодом числа, записанногов реверсивном счетчике 11. Если кодчисла задания больше кода числа,записанного в счетчике в старшемразряде сумматора 15 возникает сигнал переноса, если кад числа задания меньше, то сигнала переноса нет.Кад...

Номер патента: 1462235

Опубликовано: 28.02.1989

Автор: Тучинский

МПК: G05B 11/01

...в зависимости от характеристик сигнала ошибки Е .С помощью дифференциатора 6 определяется производная Е отфильтрованного сигнала ошибки, Е .С помощью блоков 3 и 5 (при замкнутом ключе 12) формируются соответственно пропорциональная и и интегральная ц составляющие управляющего воздействия. После сложения в сумматоре. 2 эти составляющие выдаются на объект.По сигналу 0 от тактового генератора 9 периодически (фиг.2) замыкается ключ 11 и размыкается ключ 12. С помощью блока 10 длительность интервала. времени с , в течение которого ключ 12 находится в разомкнутом состоянии, увеличивается по сравнению с Г на время Г задержки:имп При замкнутом ключе 11 на объектпоступает корректирующая составляющая и управляющего воздействия...

Номер патента: 1462236

Опубликовано: 28.02.1989

Авторы: Гунченков, Лукьянов

МПК: G05B 11/01

Метки: следящая

...вал 1 системы выйдет из запретной зсчыв третьем квадранте 33, то синус. углов поворота входного вала 1 и выходного вала 22 будут иметь одинаковую полярность, следовательно, на первых и вторых входах элементов И 17 и 18 будут присутствовать разнопопярные сигналь и их выходы, а также выход усилителя 19 будут обесточены. Когда на выходе компаратора 20 будет присутствоватьо напряжение (теперь сазсоя (180 ана поступает на управляющий вход ключа 4 и переводит его из разомкнутого положения в замкнутое - система отрабатывает заданный угол по кратчайшему пути.Если входной вал 1 "истемы выйдет из запретной зоны во вгорам квадранте 32, то компаратор 20 также перейдет из исходного полож ния в рабочее и на управляющем входе ключа 4 и третьих...

Номер патента: 1462237

Опубликовано: 28.02.1989

Авторы: Мезников, Стадник

МПК: G05B 11/01, G05B 9/02

Метки: аварийного, блокировки, линии, механизмов, отключения, поточно, транспортных

...Каждый 1-й релейный элемент 6 с помощью ключа 7 шунтирует выключатель 5, а ключом 8 подготавливает5 цеЛь срабатывания (по противоположной полярности) следующего Ы)-го релейного элемента.Импульсы от формирователя 9 импульсов разной полярности одновременно поступают и на вход блока индикации, который осуществляет счет включающихся релейных элементов и индикацию. Когда релейный элемент 6 :зашунтирует разомкнувшийся выключатель, срабатывает реле 2 и запреща,ет дальнейшее формирование импульсов разной полярности, а также дает раз,:решение на работу. формирователя 1 Ю .:сигнала сброса На индикаторе в течение времени создаваейого формирова;телем сигнала сброса индицируется но;мер сработавшего выключателя. По окончанин.времени индикации...

Номер патента: 1462238

Опубликовано: 28.02.1989

Авторы: Алисов, Блинов, Родичев, Сергацкий

МПК: G05B 11/16

Метки: релейная

...и машинострое-.нию, может быть использовано при регулировании расхода газа или жидкостклонении регулируемои вели заданного значения на одном ов двухпозиционного датчика ласования появляется сигнал поступает на вход блока 5или 7 (через инвертор б) совпадения, а Фронт этого сигнала через Формирователь 4 сигнала изменения знака за. - . пускает блок 3 задержки времени, По истечении заданной выдержки времени с выхода блока 3 задержки на вторые входы блоков 5 и 7 совпадения поступает сигнал разрешения отработки выходного двухпозиционного датчика 2 рассогласования.Привод 1 перемещает исполнительный орган в направлении компенсации выяв: ленного отклонения до момента измене ния знака выходного сигнала двухпо зиционного датчика 2...

Номер патента: 1462239

Опубликовано: 28.02.1989

Авторы: Блинов, Родичев, Сергацкий, Шангин

МПК: G05B 11/16

Метки: релейная

...в масштабйрующем блоке 9, в котором осуществляют сдвиг уровня сигнала управлении для согласования с техническими характеристиками блока 3 задержки по управляющему входу.В зависимости от технических хаРелейная система регулирования поавт. св. У 736045, о т л и ч а ю -щ а я с я тем, что, с целью повышения точности системы, в нее дополнительно введены источник опорногосигнала и последовательно . соединенные измеритель частоты, сумматор имасштабирующий блок, подключенный выходом к управляющему входу блока задержки, вход измерителя частоты сое"динен с выходом Формирователя сигналаизменения знака, а выход источникаопорного сигнала - с управляющимвходом привода и вторым входом сумматора. рактеристик, используемых для реализации системы,...

Номер патента: 1462240

Опубликовано: 28.02.1989

Авторы: Гуща, Кот, Чернооченко

МПК: G05B 11/26

Метки: импульса, сопровождения

...постоянной линией 3задержки так, чтобы его переднийфронт совпадал с задним фронтом выделенного. импульса 0 , Обозначимэтот импульс сопровождения 0 и подадим его на первый вход элемента И 4,на второй вход которого подается выделенный из пакета импульс О,Рассмотрим случай, когда вследствие каких-либо причин пакет импульсов 0 , а следовательно, и выделенный импульс 0 переместилсявправо от своего первоначального положения. При этом импульс 0 входит в совпадение с импульсом 0 и на выходеэлемента И 4 появляется импульс совпадения 0, который подается на второй вход триггера 5, Этим импульсомтриггер 5 устанавливается в положение с высоким потенциалом на выходе0. В начальное состояние триггер 5устанавливается исходным импульсомселекции О что...

Номер патента: 1462241

Опубликовано: 28.02.1989

Авторы: Дикарев, Щеглов

МПК: G05B 11/52

Метки: пневматическое

...3 и 4 сбрасывается до величины установки задатчика 3 нижнего предельного значения, Давление в линйи 14 переключающего сигнала возрас тает до значения 1 (давление питания, равное 1,4 кгс/см ). Давление в пневмоемкости 20, упарвляющей камере 26, и соответственно, в выходной линии 33 мощного повторителя 24 начинает пос тепенно увеличиваться со скоростью, определяемой степенью открытия переменного дросселя 19. Второй регулирующий орган 23, соответственно, начинает открываться. Этот процесс про должается до тех пор, пока давление в пневмоемкости 20 и камере 26 не сравняется с давлением регулятора 5 в линии 12. С этого момента впускное сопло 29 мощного повторителя 24 от крыто полностью, выпускное сопла 30 полностью закрытои линия 12...

Номер патента: 1462242

Опубликовано: 28.02.1989

Авторы: Афонин, Глейзер, Егоров, Назаров, Рассказчиков

МПК: G05B 13/00

Метки: самонастраивающаяся

...15. Так будет происходить до тех пор, пока сигнал на выходе сумматора 15 не станет равным ускорению выходного вала редуктора, а сигнал на выходе блока.деления 12 - моменту инерции нагрузки, Далее этот сигнал через блок 13 поступает на вход третьего сумматора 14, на второй вход которого подается сигнал пропорциональный моменту инерции двигателя с выхода задатчика 19. На выходе сумматора 14 Формируется сигнал, пропорциональный суммарному моменту инерции, приведенному к валу двигателя. Этот сигнал в блоке 4 умножается на сигнал, поступающий с выхода регулятора 3, В .результате получаем эффект увеличения общего коэффициента передачи регулятора 3 и блока 4 на. величину, пропорциональную уменьшению коэффициента передачи двигателя, и...

Номер патента: 1462243

Опубликовано: 28.02.1989

Авторы: Аржанов, Филипас

МПК: G05B 13/02

Метки: самонастраивающаяся, скорости

...ключ 12 подается на вход сумматора 17. Причем в зависимости от выходного сигнала элемента ИСКЛ 10 ЧА 10- ЩЕЕ ИЛИ 15 ключ 12 может быть замкнут или разомкнут и сигнал по производной может или не может поступать на вход регулятора тока как положительная параллельная связь. При несоответствии заданной динамической характеристики системы (сигнал на выходе модели 9 системы) и динамической характеристики системы (сигнал на выходе датчика 23 скорости вращения) появляется ошибка регулирования на выходе сумматора 1, Причем в зависимости от знаков ошибки регулирования (сигнал на выходе сумматора 1) и выходного сигнала эталонной модели 9 происходят переключения кшоча 12. Компаратор 14 определяет знак эталонного задающего сиг" нала Когда эталонный...

Номер патента: 1462244

Опубликовано: 28.02.1989

Автор: Папулов

МПК: G05B 19/08, G05B 19/18

Метки: включением, исполнительных, элементов

...4 ручного.управления, то срабатывает элемент защиты блока 5, к которому подключена данная кнопка. Элемент защиты размыкает замкнутые контактные группы7 реле 6 и замыкает контактные груп пы 8, сигнализируя тем самым об аварийном состоянии. Сопротивление 9 ограничивает ток через выходной элемент программируемого контроллера 1 до допустимой величины.В наладочном режиме коммутатор 2 режимов в положении "Нал.", программируемый контроллер 1 отключает свои выходы от исполнительных элементов 3, чем исключается возможность срабатывания исполнительных элементов 3 объекта управления, Для выполнения исполнительного элемента нажимается одна из кнопок блока 4 ручного управления, при этом на исполнительный элемент 3 через блок 5 элементов за 55 щиты...

Номер патента: 1462245

Опубликовано: 28.02.1989

Автор: Карасев

МПК: G05B 19/08

Метки: программного

...И 10 закрыты потенс выходов элементов НЕ 11,если неисправен хотя бы иков 6 положения, что потенциал, не соответдействительному (несра состоянию, открывается щий элемент И 1 О и чере 9 запрещает извлечениеинформации из блока 4 набора программ. Формирование команд на исполнительные элементы 5 запрещено. Второй блок переключателей 13 формируетзапирающие потенциалы через элементыНЕ 11 на соответствующие элементы .И 10, запирая их по тем каналам, которые не оснащены датчиками положения. В рабочем состоянии введенные элементы работают аналогичным образом, за исключением того, что каналы, по которым выданы команды из блока набора программ, закрыты через соответствующие элементы НЕ 12 и не участвуют в контроле состояния...

Номер патента: 1462246

Опубликовано: 28.02.1989

Авторы: Минутин, Минутина

МПК: G05B 19/18

Метки: программного

...в блоке 3 памяти, задающиймаксимальную частоту выходных импульсов на фиг, 2 - импульсы с периодом. Устройство переходит из режима разгона в режим стационарногодвижения. Состояние счетчика 5 продолжает уменьшаться с каждым выходным импульсом. 120 В такте, в котором состояниесчетчика 5 станет равным состояниюсчетчика 2, происходит смена состояний схемы 6 сравнения: на первомвыходе (А ъ В) через время сравне ния й появится " 1", на второмвыходе (А ( В) - "0", Очвередныеимпульсы с выхода делителя 7 будутс этого момента проходить черезэлемент ИЛИ 8 на вычитающий вход 30 счетчика 2. С каждым тактом будетуменьшаться не только содержимоесчетчика 5, но и содержимое счетчика 2Начнется перебор таблицыкоэффициентов в блоке 3 памяти в 35обратном...

Номер патента: 1462247

Опубликовано: 28.02.1989

Авторы: Дрейзис, Ободник, Петух, Романюк

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный, цифровой

...разности приращений 6 в нулевую ячейкублока 3 памяти и установка в единич 40 ное состояние первого триггера 33блока 5 управления, что приводит кизменению адреса ячейки блока 3 памя"ти с нулевого на единичный. Под воздействием сигнала С , поступающегона четвертый вход 13 интерполятора,в первую ячейку блока 3 памяти заночсится обратный код меньшего приращения (ИП) , а третий триггер 35блока 5 управления устанавливается50 в единичное состояние. При этом наЭ-входе четвертого триггера 36 блока5 управления появится едининый уровень и по первому же после этого положительному перепаду опорной импульсной последовательности Г, поступающей с генератора 1 импульсовна второй вход 1 О блока 5 управления,четвертый триггер 36 блока 5 управле"ния...

Номер патента: 1462248

Опубликовано: 28.02.1989

Авторы: Репникова, Речкин

МПК: G05B 19/18

Метки: позиционированием

...сумматора 2 код заданного положения, на второй вход которого поступает код текущего положения исполнительного механизма с датчика 7 положения. На выходе сумматора возникает код рассогласования, которыйчерез блок 4 выделения старшего разряда подается на вход преобразователя 9 кода в широтно-импульсно-модулированный сигнал,По сигналам с генератора 5, работающего с частотой выдачи кодов с датчиком положения и синхронизированногос ним (в частном случае, генератор 5может быть исключен и заменен сигналами "Строб".с датчика 7), п-разрядный код с выхода блока 4 переносится в реверсивный счетчик 17. Выход,перенос по вычитанию, Р-счетчика переводится в единичное состояние и наэлементе И 18 канал деблокирует прохождение частоты Й от...

Номер патента: 1462249

Опубликовано: 28.02.1989

Авторы: Бельских, Грабовский, Коваленко, Панкратов, Подольский, Суханов, Фомичев

МПК: G05B 19/18

Метки: контролем, приоритетов, программного, распределением

...потенциалом с прямого выхода триггер 33 открывает второй. элемент И 35. Тактовый импульс генератора 3, задержанный первым элементом 21 задержки, поступает на вход 73 коммутатора и через элемент И 35 " на выход 76, а также на вход элемента 38 задержки и через элемент ИЛИ 36 устанавливает триггер 33 в нулевое состояние.С выхода 76 первого коммутатора 4.1 группы тактовый импульс открывает элементы И 9 четвертой группы, на другие входы которых поступает код номера объекта второго приоритета выходов 60 группы второго блока 3 приоритетов, Код номера объек"а второго приоритета с выхода регис".ра 25 второго блока 3 приоритетов через элементы И 9 четвертой группы и через элементы ИЛИ 16 третьей группы поступает на первую группу 77 входов блока 5...

Номер патента: 1462250

Опубликовано: 28.02.1989

Авторы: Григорьев, Зарипов

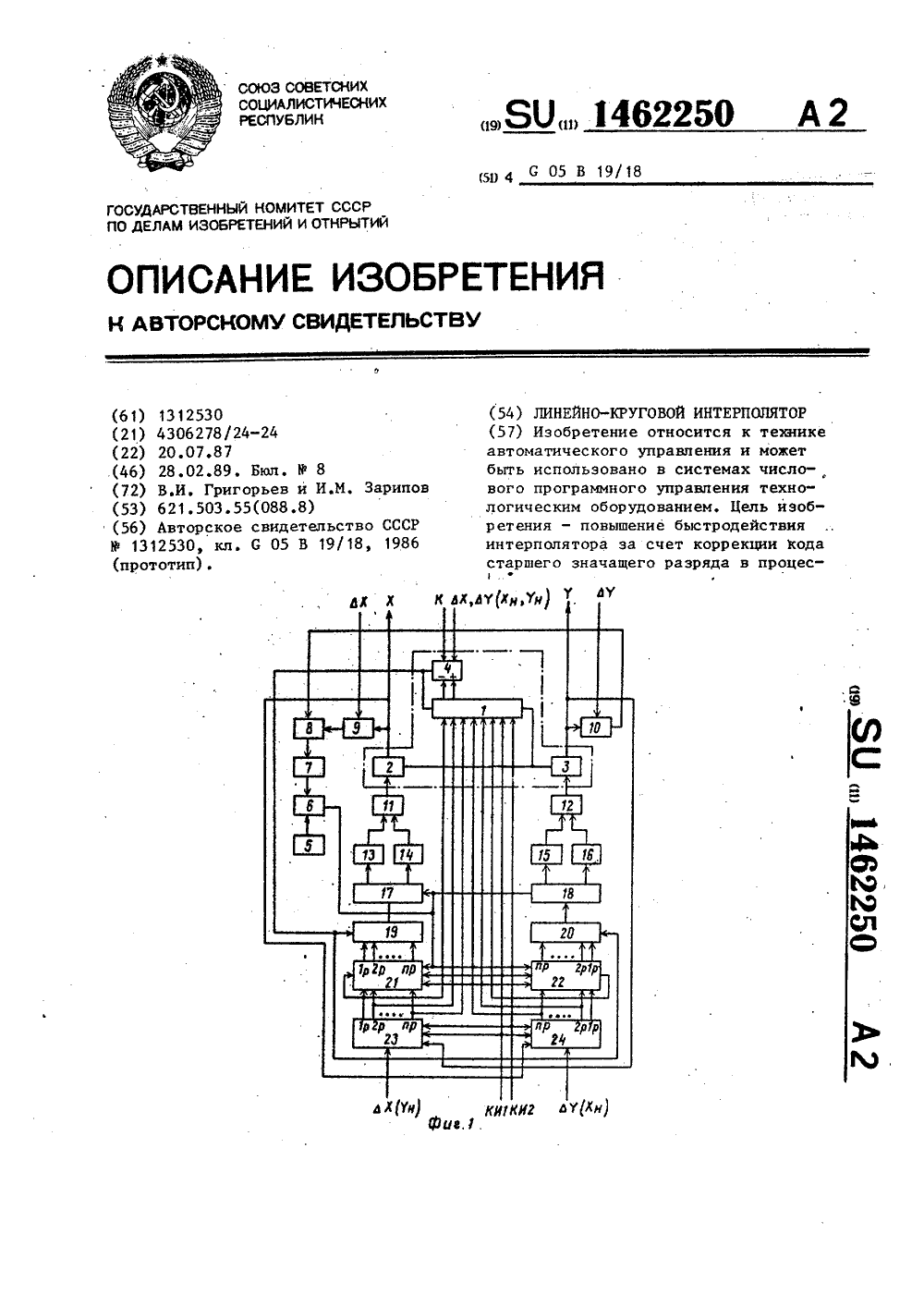

МПК: G05B 19/4103

Метки: интерполятор, линейно-круговой

...22 увеличивается на единицу на каждый второй импульс переполнения, При наличии сигнала КИ 2 содержимое накапливающего сумматора 21увеличивается на единицу, а накапливающего сумматора .22 уменьшается наединицу на каждый второй импульс переполнения.Процесс круговой интерполяциизавершается после того, как содержимое счетчиков 9 и 10 обнуляется.Блок 1 коррекции кода нормализации (фиг. 2) работает следующим образом.Код старшего значащего разряда,поступающий из блока 4 нормализации,подключает к выходам мультиплексоров 25 и 26 разряды реверсивных счетчиков 23 и 24, номер которых соответствует номеру старшего значащегоразряда максимальной начальной координаты. При круговой интерполяциисоотношения между координатами могут быть следующими; х )у, х...

Номер патента: 1462251

Опубликовано: 28.02.1989

Авторы: Гордиенко, Ляшенко

МПК: G05B 19/18

Метки: программного

...57 -"1". Следовательно,на вторыевходы вторых 31-33 и третьих 34-36 элементов И подаются "1" и заполнение делителя начинается со старшего каскада.Если в шести старших разрядах ведущей координаты информация отсутствует, то на выходе элемента ИЛИ 55"0", а на выходе элемента ИЛИ 57 -"1", Следовательно, на выходе элементов И 31-33 - "0", т.е, на входы разрешения счета вторых каскадов 25-27подается низкий уровень и заполнениеделителей начинается со второго каскада,Если информация отсутствует вдвенадцати старших разрядах ведущейкоординаты, то на выходах элементов55 и 57, и на выходах элементов И 3 136 - низкий уровень, следовательно, сразу начинают заполняться младшие каскады делителей по координатам.(такая ситуация представленав примере)...

Номер патента: 1462252

Опубликовано: 28.02.1989

Авторы: Павлов, Суярко

МПК: B21D 7/12, G05B 19/19

Метки: длинномерного, перемещением, рулона, сматываемого

...заданной величиныподачи командный блок 8 вырабатываетсигнал на срабатывание исполнительного органа 28 обрабатывающей машины,После срабатывания исполнительно 10 го органа 28 обрабатывающей машины,в первый реверсивный счетчик 6 вновьвводится информация с задатчика 3перемещения, и цикл валковой подачиповторяется. Одновременно в неревер 15 сивный счетчик 9 переписывается информация с второго реверсивного счетчика 7 и при наличии разности измерений длины материала датчиками 4и 5 формируются корректирующей (на20 выходе цифроаналогового преобразователя 10) сигнал управления на элект.ропривод 1 правильного агрегата.Таким образом, основная составляющая корректирующего сигнала, обуслов"2 ленная конечным темпом разгона (ускорением)...

Номер патента: 1462253

Опубликовано: 28.02.1989

Автор: Судариков

МПК: G05B 23/02

Метки: допускового, многоканальное, параметров

...время срабатывания триггера 12, а длительность импульса формирователя 14 достаточна для визуального контроля показаний элемента 15 индикации.Перед началом процесса контроля в блоке 9 устанавливают некоторое число 2, характеризующее относитель ный допуск рассогласования датчиков где ш - разрядность преобразователя7 и блоков 8 и 9.Устройство работает следующим образом.Пусть на датчике 1, наименьший сигнал (фигЗа), равный П, , а на датчике 1 - наибольший (Фиг.Зб) 1, . Импульс генератора 16(фиг.Зв переводит блок 6 в режим записи информации (фиг.Зг). При этом усйли тель 2 находится в линейном режиме (фиг.Зе). После окончания импульса генератора 16 (фиг.Зв) блок 6 пере 622534ходит в режим хранения информации инапряжение П с его выхода...

Номер патента: 1462254

Опубликовано: 28.02.1989

Авторы: Воронин, Костанди, Шалобанов

МПК: G05B 23/02

Метки: диагностирования, динамических, неисправностей, объектов

...нескольких параметров динамического элемента вслед" ствие появления конструктивного де-. фекта не приводит к увеличению соответствующего функционала (3), так как в нем используются функции чувствительности к изменению частотных характеристик отдельных элементов в отличие от прототипа, где указанная ситуация может .приводить к ошибкам диагностирования, так как в нем ис пользуются функции чувствительности к изменению отдельных параметров.- "Ре ) дА Р(")2- йИ +(4) 35 5 .1462то всегда можно перейти к функциямчувствительности видаа А(ынаА, М.Выражения для передаточных функций,АЧХ и функций чувствительности двухконтрольных точек сведены в табл. 1,Замена операции интегрированиясуммированием в выражении (3) даетмеру Я следующего вида10...
