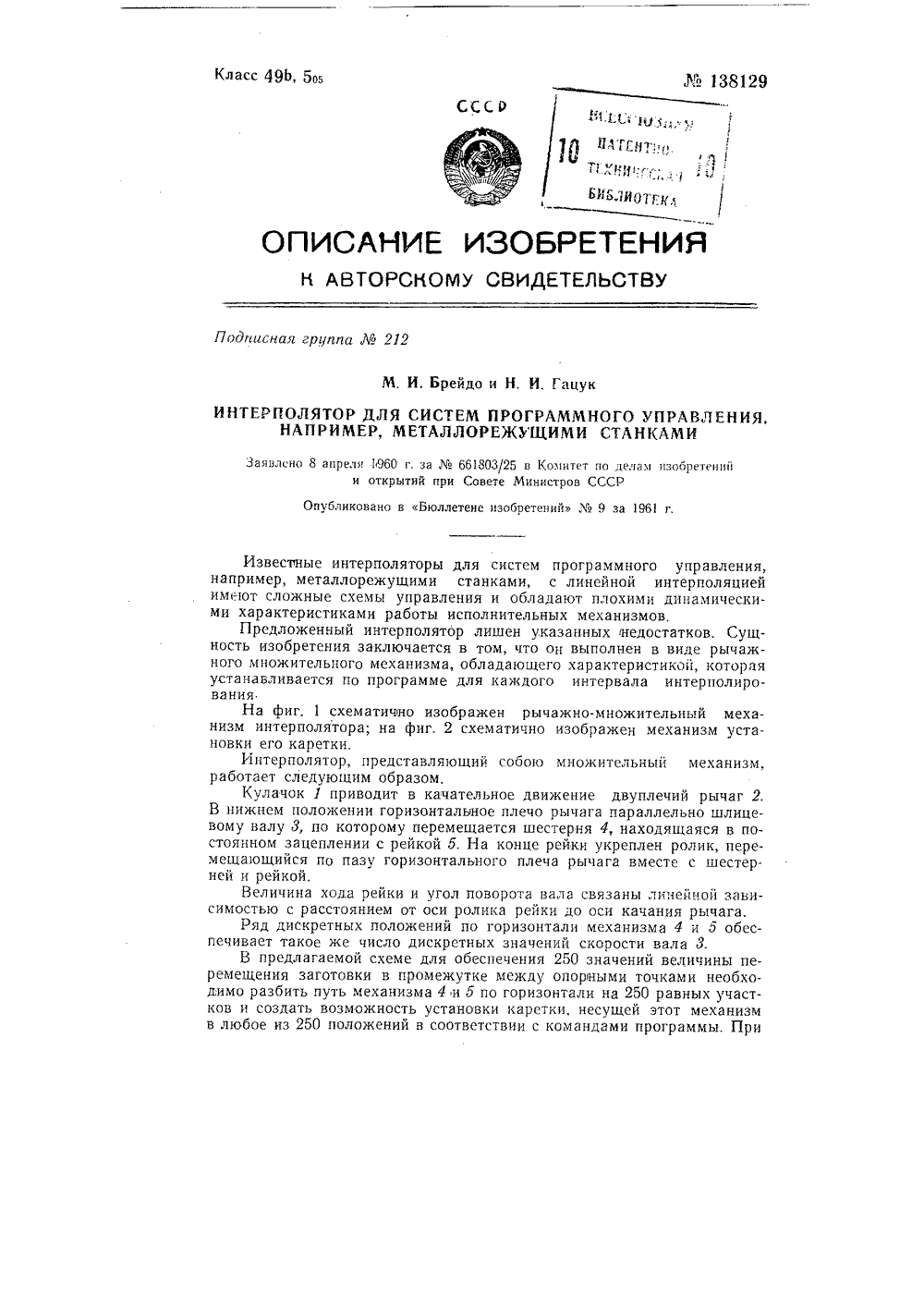

Номер патента: 138129

Опубликовано: 01.01.1961

Авторы: Брейдо, Гацук

МПК: G06G 7/30

Метки: интерполятор, металлорежущими, например, программного, систем, станками

...скорости вала 3.В предлагаемой схеме для обеспечения 250 значений величины перемещения заготовки в промежутке между опорными точками необходимо разбить путь механизма 4 и б по горизонтали на 250 равных участков и создать возможность установки каретки, несущей этот механизм в любое из 250 положений в соответствии с командами программы. При138129этом, если один поворот рычага 2 (в направлении против часовой стрелки) будет осуществляться равномерно за время, соответствующее повороту заготовки на единицу углового интервала, то в это время заготовки непрерывно и равномерно переместится на заданную величину с точнос; ью, обеспечиваемой жесткими кинематическими связями. Механизм установки каретки интерполятора в требуемое положение имеет...

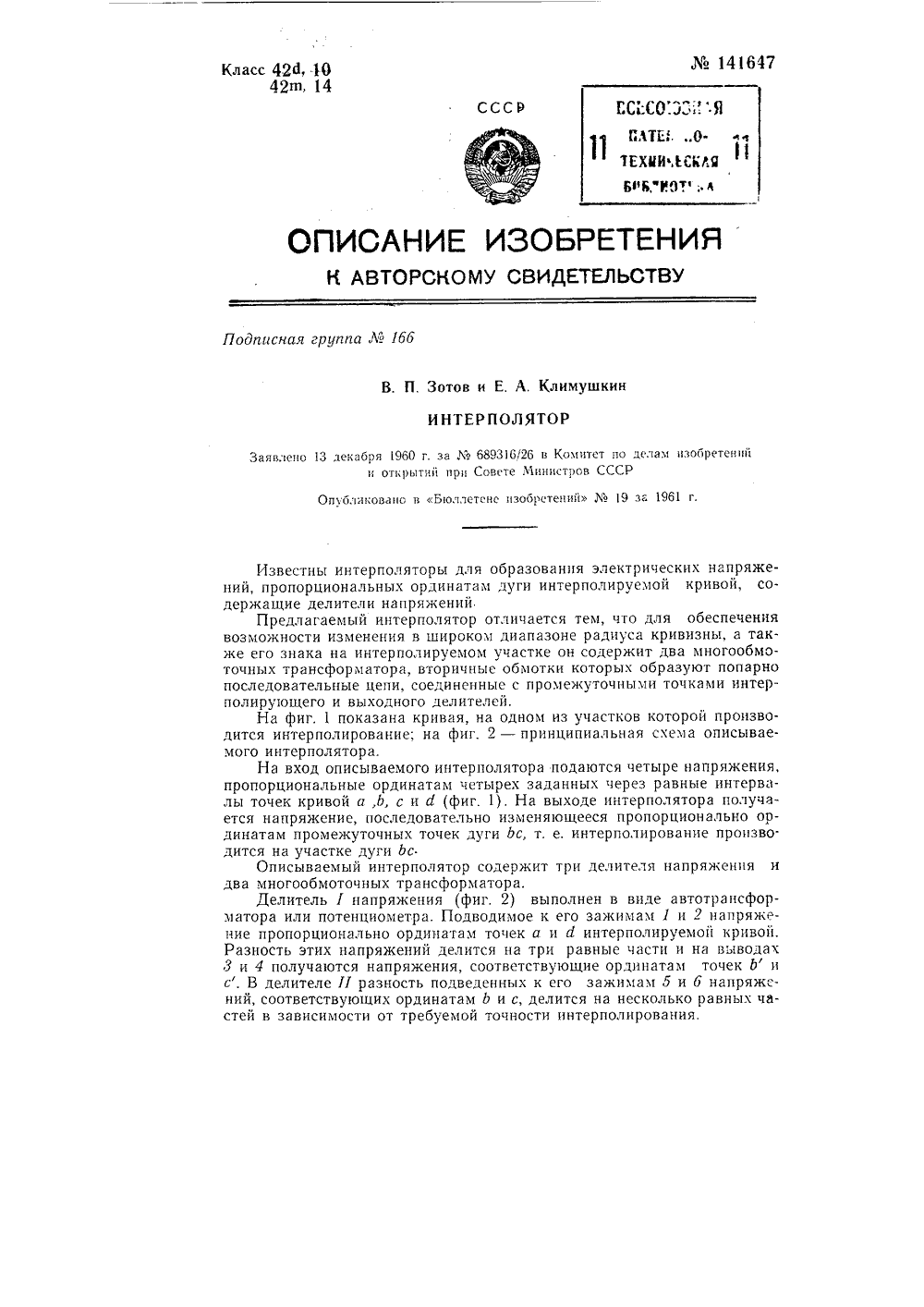

Номер патента: 141647

Опубликовано: 01.01.1961

Авторы: Зотов, Климушкин

МПК: G06G 7/30

Метки: интерполятор

...выводах 3 и 4 получаются напряжения, соответствующие ординатам точек Ь и с. В делителе 11 разность подведенных к его зажимам 5 и 6 напряжсний, соответствующих ординатам Ь и с, делится на несколько равных частей в зависимости от требуемой точности интерполирования.141647Первичные обмотки 7 и 8 многообмоточных трансформаторов 111 и Ю соединены с выводами 3 и 4, 9 и 10 делителей 1 и П, а вторичные обмотки этих трансформаторов образуют попарно последовательные цепи, соединенные с промежуточными точками интерполирующего и выходного делителей. Напряжения на вторичных обмотках 11 и 12 складываюгся с напряжеыиями, снимаемыми с соответствующих точек делителя П, и подаются на делитель Р выходного напряжения. Делительвыходного напряжения...

Номер патента: 147844

Опубликовано: 01.01.1962

Автор: Яковлев

МПК: G06G 7/30

Метки: величины, дискретную, интерполятор, коммутаторного, непрерывной, преобразователю, типа

...выдающую цифру, равнуюсреднему арифметическому цифр этих коллекторов.Блок-схема описываемого устройства приведена на чертеже.Интерполятор состоит из логических схем: схемы совпадения 1, схемзапрещения 2 и 3 и схем 4, 5 и б, вырабатывающих соответственно кодыМ 1+ М,чисел У 1, и ф 2.2При возбуждении только одного коллектора 7 преооразователя навыходе схемы совпадения 1 сигнал отсутствует. Сигнал с выхода схемызапрещения 2 поступает на вход логической схемы 4 формирования числа Жь Устройство работает аналогично при возбуждении только одногоколлектора 8. При одновременном возбуждении обоих смежных коллекторов 7 и 8 преобразователя срабатывает схема совпадения 1. Выходной сигнал схемы совпадения 1 защищает выходные сигналы со схемзапрещения 2...

Номер патента: 206677

Опубликовано: 01.01.1968

Автор: Паршинский

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, нелинейный, поверхностей, программирования, трехкоординатный

...делителей Д Д,Дв регистр Рх измерителя полного перемещения ИПП; в накопители Из, и О т. измерителей перемещений ИП и ИПс, а также в блок ввода БВВ. При этом в блоке БВВ плоская поверхность фиксируется триггерами Т, и Т, кодом 00; сферическая - кодом 01, коническая - кодом 10 и цилиндрическая - кодом 11.Интерполятор содержит также логические элементы И и ИЛИ, статические триггеры Т и линии задержки ЛЗ. Скорость движения рабочего инструмента станка задается частотой тактовых импульсов и, генератора ГИ.Работает трехкоординатный нелинейный интерполятор следующим образом. Считываемая с цифроленты геометрическая информация поступает в блок БВВ, Последний настраивает блоки ВБ, БУ и БИП. С запуском генератора ГИ на выходе...

Номер патента: 206911

Опубликовано: 01.01.1968

Авторы: Ионов, Маслов

МПК: G06G 7/30

Метки: заполнением, интерполятор, кодами, линейный, многоразрядными, опорного, счетчика

...получение сигнала наЗО одном из выходов интерполятора или на обоих в каждом цикле его работы, Это достигается тем, что импульсы, подаваемые на вход 24 с частотой з (равна или кратна ), опрашивают схемы 8 и 9, а также ставят триггер 16 в положение, при котором схемы б и 7 могут пропускать импульсы с регистров 1 и 2, на входы сумматора 19 через тактирующую ячейку 13. Импульсыподготовляют схемы 6 и 7 к тому моменту, когда с регистров 1 и 2 начинают выходить старшие разряды. Первый значащий импульс, прошедший через схему 6 и 7, закрывает триггер 16, и эти схемы перестают пропускать импульсы с регистров 1 и 2. Ячейка И задерживает импульс ровно на один цикл (число циклов равно количеству разрядов), так что в сумматор 9 импульс...

Номер патента: 249785

Опубликовано: 01.01.1969

Авторы: Зусман, Коломенский, Лапис, Налетов, Семенов, Тихомиров, Эксперимеитальный

МПК: G06G 7/30

Метки: интерполятор, линейный, программного, систем, числового

...з 0 тельный блок 9 запоминания скорости на участке Б; преобразователь число-напряжение 10 и делитель 11 блока 2. На чертеже обозначе. ны сигнал 12 в систему числового управления и сигнал 13 на управление приводом.Устройство работает следующим образом.На участке интерполяции А в систему управления соответствующей координатойпоступает заданное количество импульсов ЛХ, следующих с частотой . С выхода промех 4жуточного запоминающего устройства б можно получить во время отработки кадра А частоту , отличающуюся от частоты ,Б хБф которая будет в кадре Б определять ско,рость по координате, в результате того, что на вход делителя 4 блока задания перемещения 3 поступает в кадре А частота , а в кадр Б - ,.Для получения числа импульсов,...

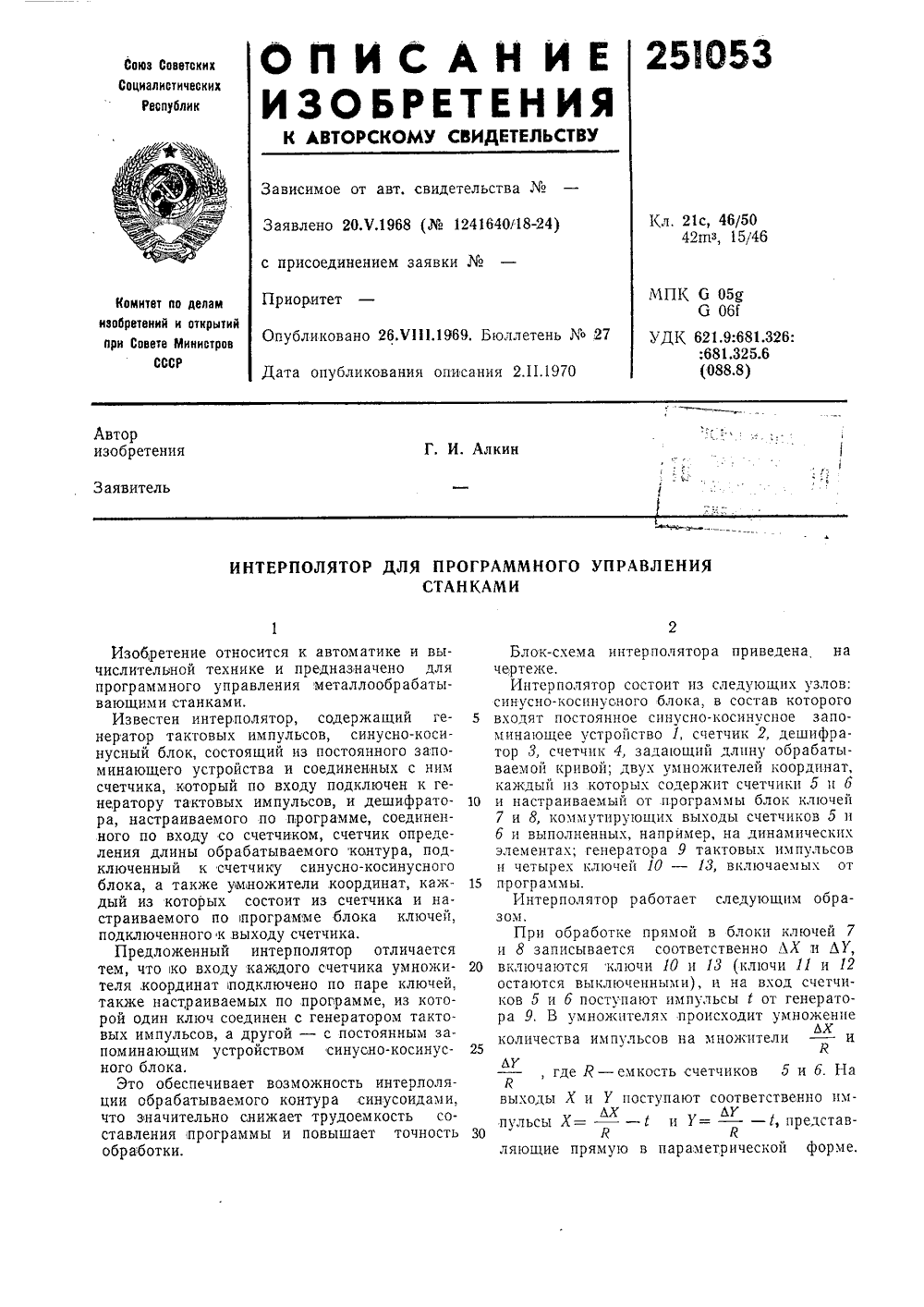

Номер патента: 251053

Опубликовано: 01.01.1969

Автор: Алкин

МПК: G05B 19/02

Метки: интерполятор, программного, управлениястанками

...11 и 12 остаются выключенными), и на вход счетчиков 5 и б поступают импульсыот генератора 9. В умножителях происходит умножениеЬХ количества импульсов на множители иЯПри задании окружности включаются ключи 11 и 12, и в счетчики 5 и б подаются импульсы из синусно-косинусного запоминающего устройства 1 Я сози Я з 1 п 1. В блоки ключей 7 и 8 записываются одинаковые множители г. В умножителях число импульсов умножается на, и на.выходы Х и У поЯступают соответственно импульсы:Х= гсоз 1 и У = гз 1 п 1,что обозначает в параметрической форме окружность,Постоянным запоминающим устройством управляет дешифратор 3, с помощью которого выбирается также начальная точка окружности; длина дуги задается с помощью счетчика 4,При обработке эллипса в...

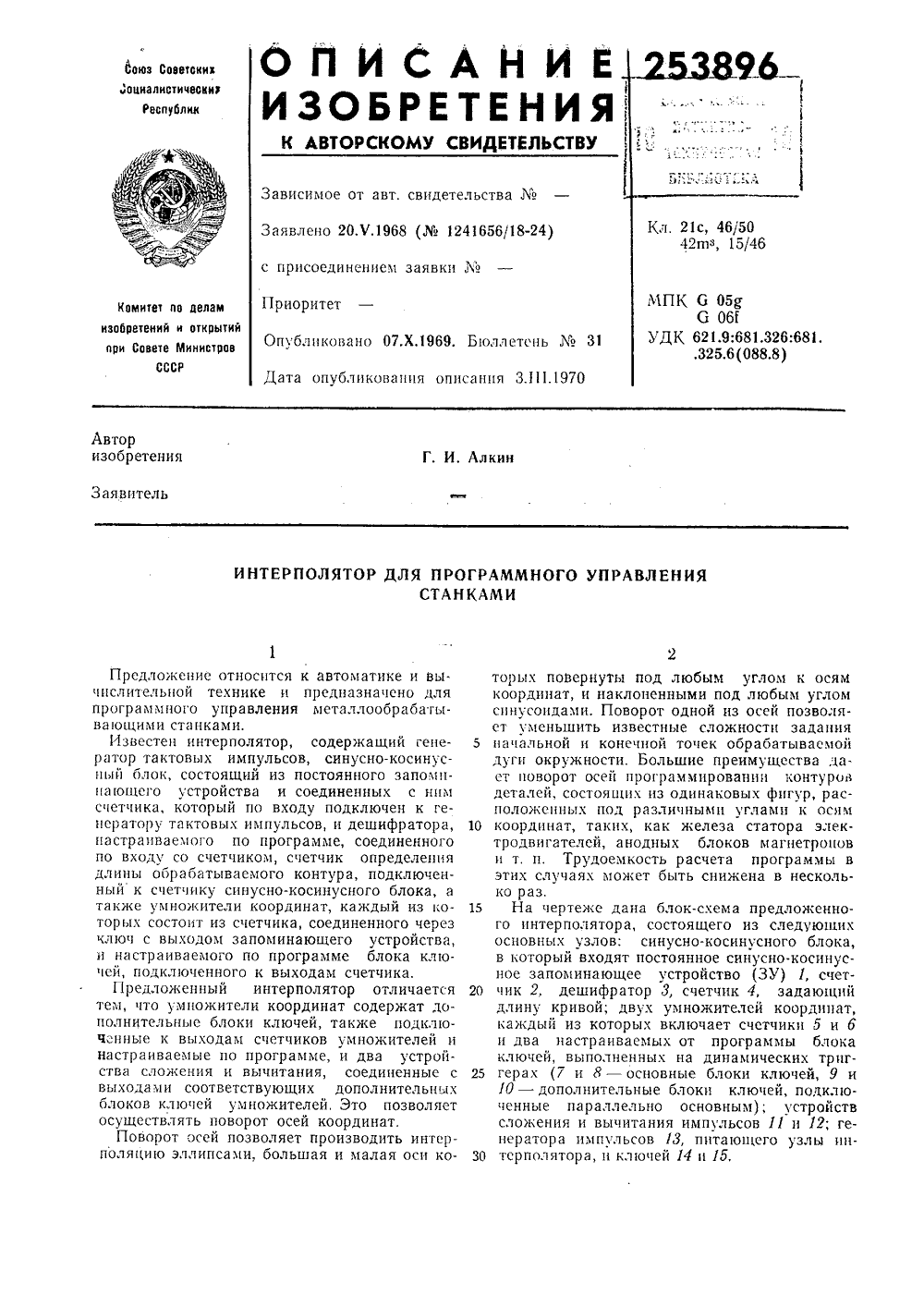

Номер патента: 253896

Опубликовано: 01.01.1969

Автор: Алкин

МПК: G05B 19/415

Метки: интерполятор, программного, управлениястанками

...14 и 15переключаются так, что в счетчики 5 и б подаются импульсы из синусно-косинусногоЗУ 1 Ясоз 1 и Мп 1. В блоки 7 и 8 записываются одинаковые множители. В умножителяхгчисло импульсов умножается на, и на вылход блоков ключей 7 и 8 поступают импульсых = созе и у = гзгп 1, (2)что представляет окружность в параметрической форме.Постоянным ЗУ управляет дешифратор 3,с помощью которого выбирается также начальная точка окружности; длина дуги задается с помощью счетчика 4.При отработке эллипса в блоки ключей 7 и8 записываются большая и малая полуосиэллипса а и 5, система работает так же, какй при задании окружности, и отработка эллипса осуществляется в соответствии с формуламих = асора и у = Ып 1. Р)При задании синусоиды ключ 14 включает,ся...

Номер патента: 256014

Опубликовано: 01.01.1969

Авторы: Жомин, Ионов, Крицын, Маслов

МПК: G05F 5/00

Метки: интерполятор, линейно-круговой, переключаемойлогикой

...последующие десятичные разряды числа. Па время преобразования десятичного разряда числа проход через схему И 5 блокируется одним из выходов коммутатора 1. Процесс преобразованиязаканчивается прибавлением к произведению,получившемуся в результате последнего умножения на 1010, младшего десятичного числа.При этом коммутатором 1 блокируется схемаИ 4, В результате получается число, преобразованное в двоичный код, которое передается через схему совпадения И 2 в накопительный реверсивный регистр Х (18, 20), который на время передачи числа разблокируетсякоммутатором 1,На следующем этапе работы выполняетсяаналогичное преобразование десятичного числа координаты У, которое после преобразования остается в накопительном реверсивном...

Номер патента: 259492

Опубликовано: 01.01.1970

Авторы: Карпов, Курносое

МПК: G06G 7/30

Метки: интерполятор, линейный, цифровой

...регистры подынтегральной функции заносятся приращения Лх и Лу, например, с перфоленты.Потенциалы с обоих регистров заведены насхему 4, анализирующую величину приращений Лх и Лу. В случае, если старшие разряды приращений Лх и Лу нулевые, т. е. величины 10 приращений относительно малы, то схема 4направляет импульсы с генератора на следующий разряд делителя частоты, если же и следующие разряды приращений Лх и Лу нулевые, то обводится и следующий разряд делителя и т. д. Таким образом, импульсы с генератора заводятся на тот разряд делителя частоты, которому соответствует ненулевой разряд одного из регистров подынтегральной функции.Далее импульсы проходят по делителю частоты и через логические схемы Иб, которые управляются...

Номер патента: 260973

Опубликовано: 01.01.1970

Авторы: Карпов, Курносое

МПК: G06G 7/30

Метки: импульсный, интерполятор, линейно-круговой

...предназначенного для линейных участков, посгупают импульсы на делитель частоты 4. Гсгистр 5 отключен, т. е. находится в нулевом состоянии. Импульсы с делителя часготы 4 ерез схемы И,11, управляемы; соответствующими разрядами регистра Х (1) и регистра У (2), и через соответствующие схемы ИЛИ 12 выходят по каналам Х и У в количестве, равном приращениям ЛХ и ЬУ, с частотой, пропорциональной этим приращениям.В случае отработки дуг окружнсстей начало и конец ломаной, заменяющей окружность, определяются регистрэм управления 7, а в регистр радиуса заносится величина радиуса,Запускается генератор Я и после того как в регистр 5 передается первая старшая декада регистра радиуса, управляемого схемой управления 9, начинают поступать импульсы с...

Номер патента: 271903

Опубликовано: 01.01.1970

Авторы: Раисов, Тройников

МПК: G06G 7/30

Метки: интерполятор, линейный, трехкоординатный, цифровой

...1, 2, 3 в сумматоры 4, б, 5.Алгоритм работы схемы определяется следующей системой уравнений:У,1 Ь УХ, - ЛХУ 1,11, = ЛЯ У - ЬУЕ,В, = ЬХЯ - ЛЯХгде ЛХ, ЛУ, ЛЛ - проекции отрабатываемогоучастка прямой на координатные оси;Х Уу, Е - координаты текущей точкиотработки;Уг,1, 171 й, - оценочные функции системы.Отработка ведется методом единичных шагов. В табл. 1 показано изменение оценочных функций при единичном шаге по какой-либо координате.Таблица 1Оценочные функцииНаправлениеединичногошага (ось)+ ЬХВ табл. 2 показано требуемое направлениеочередного единичного шага.Предлагаемый интерполятор работает следующим образом.В регистрах 1, 2, 3 устанавливаются исходные значения перемещений по координатам ЛХ,ЛУ), ЛЛ), сумматоры 4, б, 6 сбрасываются...

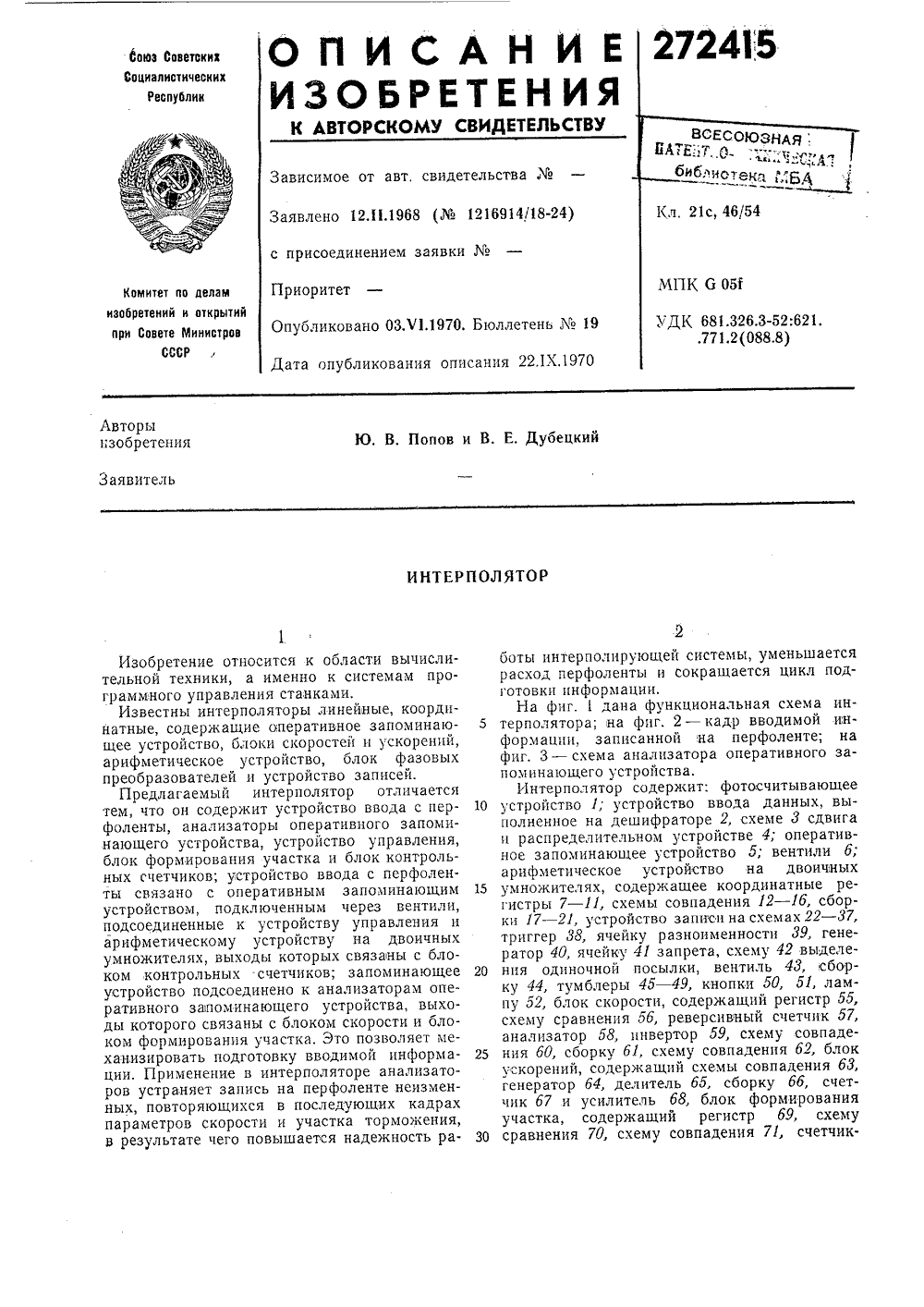

Номер патента: 272415

Опубликовано: 01.01.1970

Авторы: Дубецкий, Попов

МПК: G05G 21/00

Метки: интерполятор

...сигналов, вырабатываемых схемой 3 сдвига. Сигнал стоп, выработанный дешцфратором 2 координат, поступает в блок контрольных счетчиков для подсчета числа обработанных кадров на ячейку 41 запрета и на триггер 38. Пройдя ячейку 41 запрета, этот сигнал уже в виде импульса И,. через сборку 44 поступает на вентили б, разрешив считывание регистрамицнтерполятора информации цз оперативного запоминающего устройства 5, сотрет информацшо, хранившуюся до этого в оперативном запоминающем устройстве 5, и запустит фотосчитывающее устройство 1, вводя тем самым следующий кадр. Импульсы, генерируемые триггером 38, запущенным от сигнала стоп, поступят на запрещающий вход ячейки 41 запрета, прекратив тем самым ббразованце импульсов И из сигналов стоп. Гакцм...

Номер патента: 281026

Опубликовано: 01.01.1970

Авторы: Габидулин, Драгонер, Макаров

МПК: G01B 7/30, H03M 1/22

Метки: интерполятор, муаровой, полосы, шага

...приведена блок-схема интерполятора шага муаровой полосы,Он содержит фотоприемццк 1, соединенный с входом удвоителя частоты 2, а между выходом и входом удвоителя частоты включена КС-цепочка 8, средняя точка которой соединена с входом полосового фильтра 4, гснератора несущей частоты 5, с входом скацатора 6, которьш сгязап с индикаторной 7 ц измерительной 8 решетками, ц источник излучения 9,Сигнал с генератора частоты 5 подается ца 5 сканятор 6. Сканатор 6 осуществляет колебание индикаторной решетки 7 по сицусоцдальному закону. Световой поток источника излучения 9, цроцдя через сопряжение измерительной 8 и индикаторной 7 решеток, модули.10 руется перемещением измерительной решетки8 ц несущей частоты ц цопядяст ца зрачок фотоприемника 1....

Номер патента: 302722

Опубликовано: 01.01.1971

Авторы: Набережнов, Панасюк

МПК: G06G 7/30

Метки: i-3lt, i••, интерполятор, линейно-круговой

...аппроксимации б с ростом радиуса Я апроксимируемойокружности,Цель изобретения - повышение точностиработы интерполятора.20Это достигается тем, что предлагаемое устройство содержит дополнительно четыре двоичных умножителя (ДУ) и два сумматорасхемы алгебраического су.ммирования частот. Выход первого двоичного умножителя 25подключен ко входам пятого и шестого, авыход второго ДУ - ко входам седьмого ивосьмого. Ко входам первой схемы алегбраического суммирования частот подключены выходы пятого и седьмого ДУ, ко входам вто эффициентом сжатия Й=тт 3302722 Предмет изобретения Составитель Н, Попов Текред Т, П. Курилко Рсдакгор Ю, Полякова Корректор О. И. Волкова;1 аказ 2457(2 Изд М 1044 Тираж 473 Подписное Ц 11 ИИПИ Комитета по делам...

Номер патента: 302725

Опубликовано: 01.01.1971

Автор: Сычев

МПК: G06F 3/06

Метки: интерполятор, линейный, цифровой

...по входам Л Х,15 ЛУ подаются на огмпульсно-потенциальныепреобразователи 1, 2, которые управляютсятриггером т младшего разряда делителя частоты. Эти же разряды приращения поступаютна элемент 4 совпадения. Если один цз раз 20 рядов отличен от нуля, то с элемента совпадения подается запрещающий потенциал ца вентиль 5 переноса и через ццвертор 6 в разрешающий потенциал на вентиль 7 счета, Такимобразом, импульсы с генератора через вен 25 тиль 5 переноса це проходят ц поступают цатриггер 3 первого разряда делителя частоты.Если старшие разряды приращений равнынулю, то с элемента 4 совпадения поступаетразрешающий потенциал на вентиль 5 пере 30 носа и через инвертор 6 - запрещающий поЗаказ 1628/18 Изд. М 668 Тираж 473 ПодписноеЦ 11 ИИПИ...

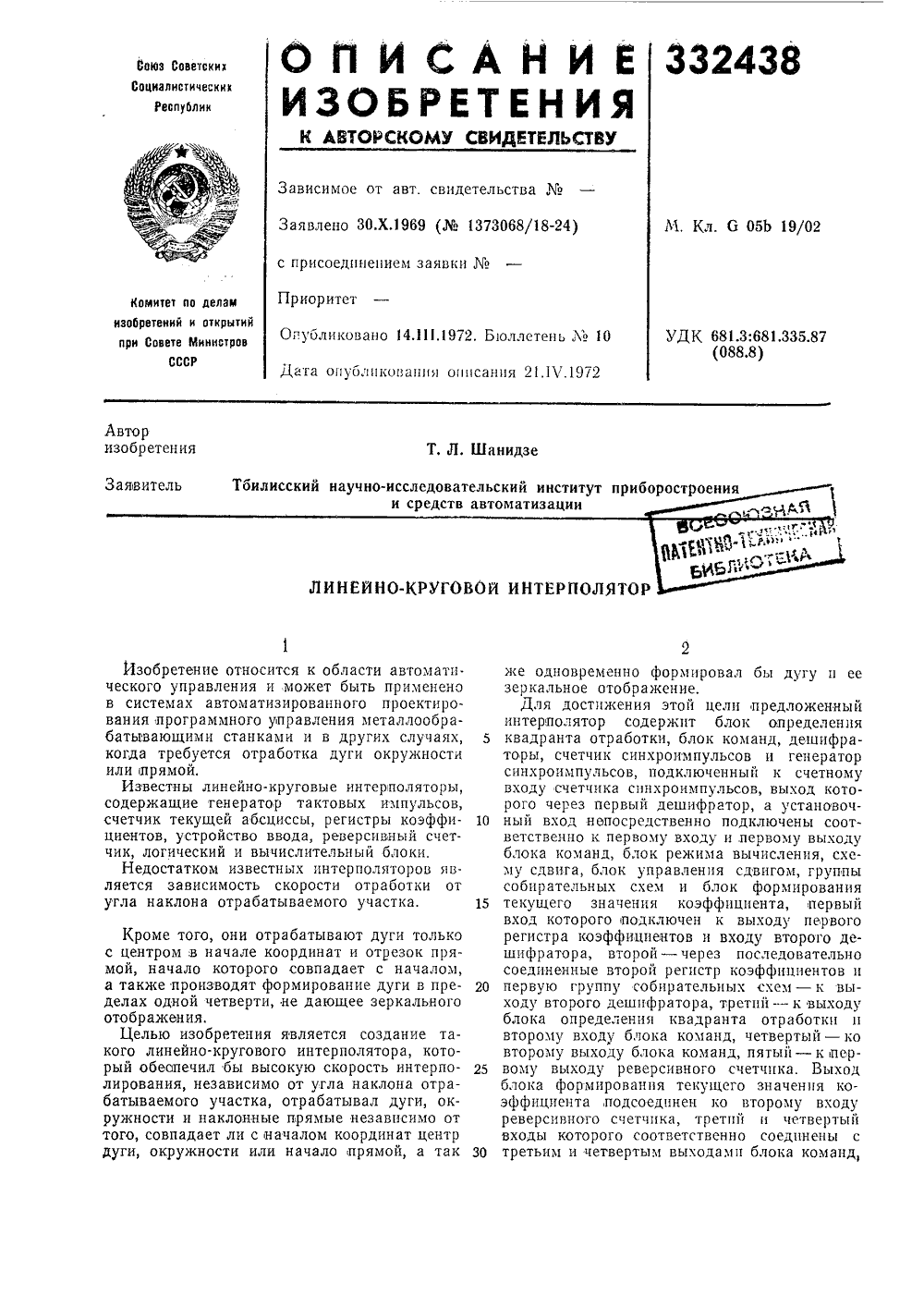

Номер патента: 332438

Опубликовано: 01.01.1972

Авторы: Средств, Тбилисский, Шанидзе

МПК: G05B 19/02

Метки: интерполятор, линейно-круговой

...шаги даются в направлении осноного шага или в противоположном направленш в зависимости ог того, изменился или иет знак оценочной функции после осцовцогс шага, и в нужных случаях корректируется коэффициент т и текущая ордицдта, вычисленная цо формуле:У= У,+т,где У; , предыдущее значение текущей орли- наты в старой системе координат,ДЛ 5 цдклоииои;цнии текуидя орлии 1 с требует коррекцию в случае накопления погрешности, вызванной округлением т, а коэффициентт: ЛУ=1 к (1 д и - угловой коэффициент) - постоянная величина, и его значение це корректируется. Для того, чтобы умножение заменить операцией сдвигд, коэффициент т=ЛУ в реверсивцом счетчике б разлагается на слагаемые, представляюшис степени числа 2. Эти слагаемые (2 О, 228)...

Номер патента: 336668

Опубликовано: 01.01.1972

Авторы: Ганеепл, Голди, Коган, Кух, Мулыгин, Тартаковский, Эткин

МПК: G06G 7/30

Метки: интерполятор, электронный

...на вход управляемого генератора 24.Частота гсгнератора обратно пропорциональна, а период Т - прямо пропорционален вход 1ному папрягкенню Лгг:.1 ггВыходные импульсы генератора поступают на вход коммутатора импуль ов 28, который представляет собой и-разрядный счетчик. Импульсы первого разряда,коммутатора последовательнс,переключают транзисторы 2, 3, 4, которые, в свою очередь, переключают наппяжение с делителя 1 на первичную обмотку масштабного трансформатора 8. Импульсы второго разряда коммутатора переключают транзисторы 5, б, 7, черкез которые напряжение с отводов делителя подается на первичную обмопку ърансформатора 9. К этому напряжению подоуммируется напряжение со вторичной обмотки трансформатора 8.Транзисторы 2 - 7 управляются...

Номер патента: 343265

Опубликовано: 01.01.1972

Авторы: Масол, Никитеико, Саикчина

МПК: G06F 5/06

Метки: интерполятор, линейный

...координате. Арифметическое успройство 5 предцазиаче 1 о для образования дополнения максимальной координаты, сложения его с величинами остальных координат, расположетИых в У-регистрах, а таоке сложения полученной суммы с остатками, цаходящимися в И-регистрах. Кроме того, арфмет 1 ческое устройство Б обеспечивает цепи циркуляции динамических регистров 3 и 4 для хранения величин, записанных в эти регистры.Выходной регистр б служит для приема выходных сигналов координат, следующих последовательно во времени, и распределения их по соответствую 1 цим выходным цепям по сигналам от устройства управления 7, Устройство управления 7 управляет работой отдельных узлов пнтерполятора ц обеспечиваетих взаимодействие согласно алгоритму линейной...

Номер патента: 344415

Опубликовано: 01.01.1972

Авторы: Казахский, Кривулин

МПК: G05B 19/4103

Метки: интерполятор, линейный, цифровой

...со сбросовыми шинами регистров мантисс координатных приращений,Это позволяет увеличить быстродействие ли нейного интерполятора.На чертеже показана блок-схема предлагаемого интерполятора.Интерполятор содержит регистр 1 мантиссы приращения по оси Х, регистр 2 мантиссы 30 приращения по оси У, двоичный делитель частоты 8, генератор импульсов 4, регистр 5 порядка наибольшего приращения, логические схемы И б, логические схемы ИЛИ 7, логическую схему 8 конца интерполирования.Работает интерполятор следующим образом.В регистры 1 и 2 заносятся соответственно мантиссы нормализованных ббльшего и меньшего приращений, причем последняя приведена к порядку ббльшего приращения.Старший,разряд ббльшего,приращения всегда значащий. Импульсы с генератора 4...

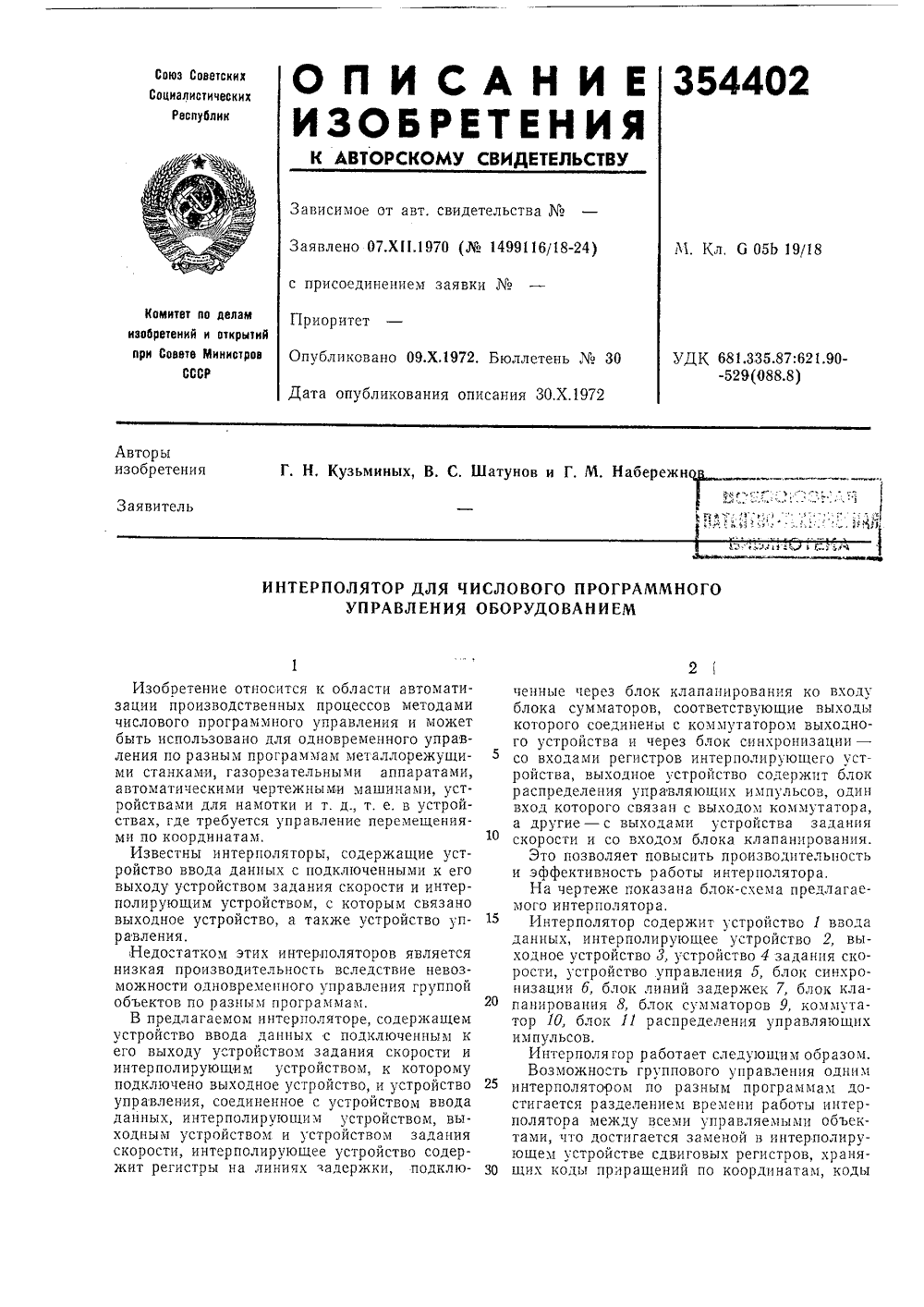

Номер патента: 354402

Опубликовано: 01.01.1972

Авторы: Кузьминых, Набережно, Шатунов

МПК: G05B 19/19, G05B 19/4103

Метки: интерполятор, оборудованием, программного, числового

...функций и коды счетчиков для контроля конца кадра, линиями задержки. Каждая линия задержки хранит столько кодов одноименных величин, сколько объектов в группе.Программы работы всех управляемых объектов хранятся в запоминающих устройствах ЭВМ. Исходная информация по каналу связи подается на устройство ввода 1. С устройства ввода одна часть информации - коды скоростей - поступает на устройство 4 задания скорости, а другая часть - коды приращений по координатам и коды счетчиков контроля длины кадра - через блок синхронизации б поступает на линии задержки 7. Коды величин, хранящиеся в линиях задержки, непрерывно и последовательно поступают на входы блока клапанирования 8. На вторые входы этого блока поступают импульсы с устройства...

Номер патента: 386383

Опубликовано: 01.01.1973

Авторы: Мильнер, Фабрикант

МПК: G05B 19/19

Метки: автоматических, интерполятор, многоканальный, органов, перемещениями, рабочих

...за первыми тремя числовыми линейками, и содержащих значения координат начала и конца отрезка интерполирования и значения оценочных функций, начиная с младших разрядов.Содержимое этих числовых линеек считывается из МОЗУ 1 и поступает в регистр числа 3 и на блок 2 коммутации слагаемых, который выдает на одноразрядный сумматор 20 модификации,координат и на одноразрядный сумматор 21 вычисления оценочной функции разряды модифицируемой координаты, разряды координаты, участвующей в вычислении значения оценочной функции после т-го шага интерполирования и разряды значения оценочной функции после (г - 1) -го шага интерполирования.Выбор соответствующих координат и оценочной функции осуществляется в блоке 2 коммутации слагаемых по управляющим...

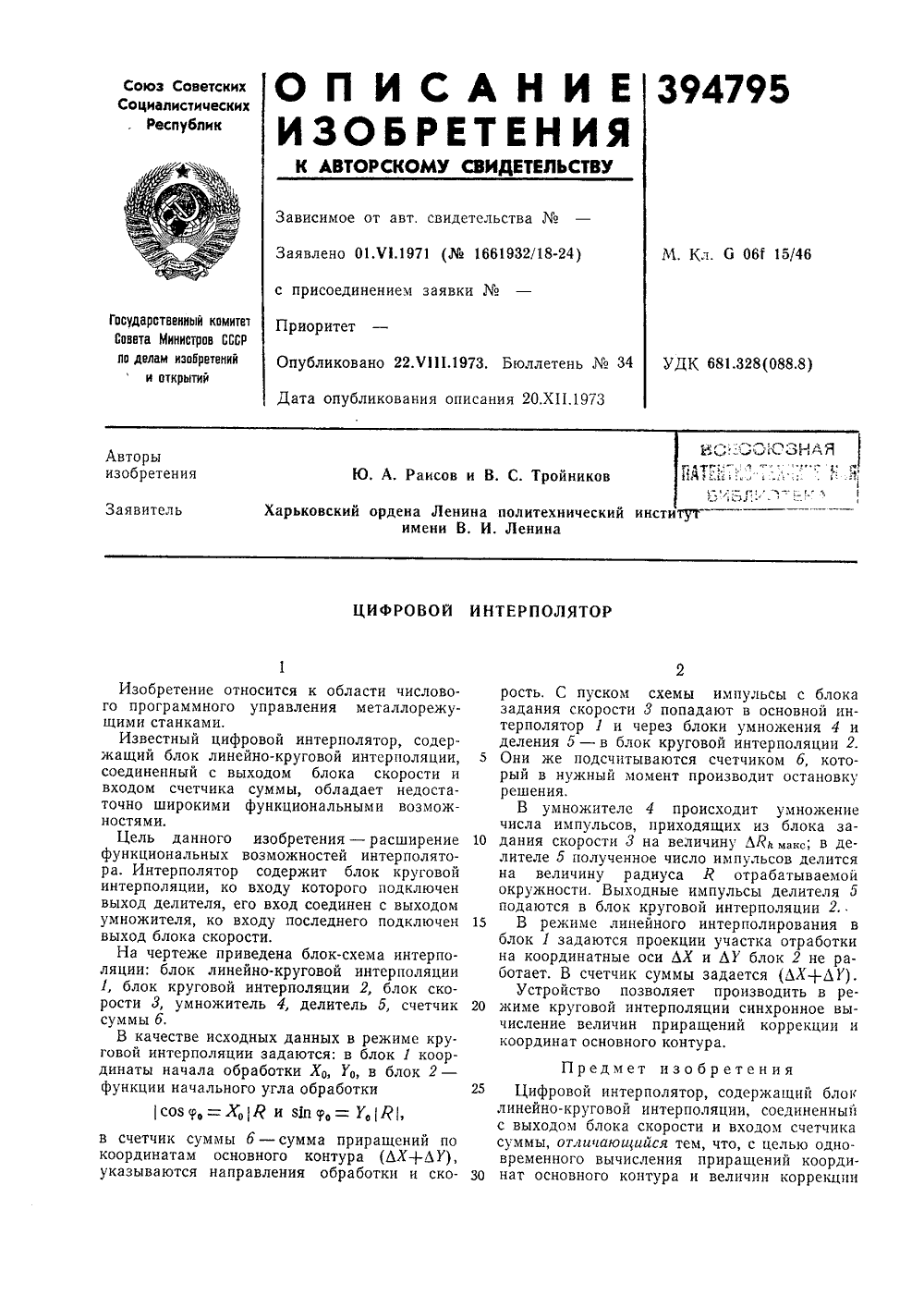

Номер патента: 394795

Опубликовано: 01.01.1973

Авторы: Вител, Раисов, Тройников

МПК: G06F 17/17

Метки: интерполятор, цифровой

...подключен выход делителя, его вход соединен с выходом умножителя, ко входу последнего подключен выход блока скорости.На чертеже приведена блок-схема интерполяции: блок линейно-круговой интерполяции 1, блок круговой интерполяции 2, блок скорости 3, умножитель 4, делитель 5, счетчик суммы б,В качестве исход им говой интерполяци т к динаты начала обр бл функции начальног ится к области числово правления металлорежу рость. С пуском схемы импульсы с блока задания скорости 3 попадают в основной интерполятор 1 и через блоки умножения 4 и деления 5 - в блок круговой интерполяции 2.5 Они же подсчитываются счетчиком б, который в нужный момент производит остановку решения.В умножителе 4 происходит умножениечисла импульсов, приходящих из блока...

Номер патента: 395839

Опубликовано: 01.01.1973

Авторы: Вител, Кривулин

МПК: G06F 17/17

Метки: интерполятор, линейный, цифровой

...вторые входы которой соестствующими выходами реги тных приращений, а выходы ановочными входами дополни- ного делителя частоты. Такоеойства позволяет повысить его ного делителя р на больИмпул делителя стоты 8 даются разрядов которых стота иь щего коо ьсы пер 5 посту и через в количе делите поступа пульсовПредлагаемое вестных тем, чт и дополнительн ты, счетный вхо дом генератора входом двоично дом схемы запи динены с соотв стров координа соединены с уст тельного двоич построение устр быстродействие ства.Уст прир ного тель нител мыму заИн зом. и 2 заносятся приращения Х з ЭВМ. С генератора 4 имт на дополнительный дели- По импульсу переполнения делителя частоты в него чс 8 производится занесение в коде большего координатного...

Номер патента: 407317

Опубликовано: 01.01.1973

Авторы: Авторы, Иопа, Локтюхин, Соломаха

МПК: G06F 17/17

Метки: интерполятор, линейный, частотно-импульсный

...чрпггерное кольцо.Недостатком известного преобразователя является сложность его реализации.Предлагаемый частотно-импульсный интерполятор отличается тем, что с целью упрощения он содержит преобразователь частоты в код, один вход которого подключен ко входу интерполятора, Другие входы соединены с выходами делителя частоты. Потенциальные выходы преобразователя соединены со входами дешифратора, его частотный выход подключен к первому входу логического триггерного кольца, другой вход которого соединен с выходом делителя частоты. Выходы триггерного кольца подключены к потенциальным входамдвух элементов И.На фиг, 1 приведена схема предлагаемогочастотно-импульсного интерполятора; на фиг.в 2 - график образования линейного участка,В состав...

Номер патента: 363997

Опубликовано: 01.01.1973

Авторы: Йсеосюзная, Масол, Никитенко, Саинчинг, Сухомлинов

МПК: G06J 3/00

Метки: интерполятор, линейный

...разряд Я,-регистра, затем идетвторой разряд У,-регистра, а за ним - второй разряд Р,-регистра и т. д,После прохождения цикла вычисления вцифровом интеграторе координаты Х начинает вычисляться вторая координата У, за нейтретья и т. д,Сумматор 5 предназначен для сложения величин, расположенных в У-регистрах, с величинами, хранящимися в Р-регистрах, с записью результата в Я-регистры. На один входсумматора 5 через одноразрядную линию 4 задержки поступает сигнал У-регистров, а навторой - от И-регистров. Задержанные наодин такт разряды У-регистров совмещаютсяпо времени с соответствующими разрядами, Я-"регистров, после чего осуществлят их сложение, При образовании переноса последнийзапоминается внутри сумматора 5 до сложения следующих...

Номер патента: 364943

Опубликовано: 01.01.1973

Автор: Автор

МПК: G06G 7/30

Метки: интерполятор

...2 напряжение, снимаемое с выхода сумматора 1, фиксируется с обратным знаком в аналоговом запоминающем устройстве т, с выхода которого напряжение поступает на вход интегра тора 4. Выход интегратора 4 является выходом интерполятора.Пусть в начальный момент времени напряжение на выходе интегратора 4 равно нулю, напряжение на выходе сумматора 1 равно с 25 противоположны.; знаком напряжению ступеньки, подаваемой в этот момент на вход интерполятора. Если в этом случае ключ 2 замкнется на короткий промежуток времени, то на выходе аналогового запоминающего уст ройства 8 появится напряжение, равное пд ве364943 Предмет изобретения оставитсль О, Сахаров Техред Л, Грачева корректоры: И. Божко и Н Прокураова Редактор Л. Утехина Заказ 728/2 Изд. М...

Номер патента: 369423

Опубликовано: 01.01.1973

Автор: Особое

МПК: G01J 1/10

Метки: измерительных, интерполятор, сигналов, фотоэлектрический

...28 за каждый полу- период поступают три последовательных сигнала начало счета, счет и конец счета, Сигнал начало счета поступает через щель 17 при совпадении с ней изображения светящейся щели 14. Одновременно под действием света от той же щели через растровую решетку 23 начинают поступать заполняющие тактирующие импульсы - сигнал счет, который ведет до момента, когда светящееся изображение 22 штриха 5 не совпадает со щелью 10. Это будет сигнал конец счета. Число поступивших в электронную схему заполняющих тактирующих импульсов интерпретируют в соответствующие доли интервала в зависимости от принятой дискретности. В следующий полупериод изображение щели 14 совпадает со щелью 21, от которой поступает сигнал начало счета. Последует...

Номер патента: 374623

Опубликовано: 01.01.1973

МПК: G06G 7/30

Метки: интерполятор, линейный, отображения, трубками, устройств, электроннолучевыми

...11 и 12 подаются на входы интегрирующих усилителей токи следующей величины: 1.=К "; 1,=К УЬх+ Ьуф УЛхф+ Ьуз где К - коэффициент пропорциональности, определяющий скорость перемещения луча по экрану ЭЛТ.Компаратор 13 с двумя каналами, каждыйиз которых имеет по два входа, отмечает момент равенства текущих значений х(1), у(1) конечным значениям А+в В+, и выдает сигнал управления для перевода интегрирующих усилителей в режим задания начальных условий и для занесения новых значений в регистры цифро-аналоговых преобразователей.Устройство работает следующим образом.Из схемы управления устройством на регистры цифро-аналоговых преобразователей 3 и б поступает код координат конечной точки вычерчиваемого отрезка. Начальная точка отрезка...

Номер патента: 378882

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06G 7/30

Метки: автоматических, аналоговый, графиков, интерполятор, линейный, построителей

...второй обкладке интегрирующего конденсатора 1 и ко второму зажиму резистора 8.Для осуществления линейной интерполяции входного напряжения скорость изменения выходного напряжения изменяется в соответствии с величиной напряжения Ь,.р управления. Напряжение управления есть разность между цапряхкением С поступающим па вход аналогового линейного интерполятора, и напряжением С,. обратной связи следящей системы автоматического построителя графиков, с которой работает интерполятор. Линейность интерполяции достигается изменением параметров цепей заряда в разря в соответствии с величиной напряжения управления, Выходное напряжение С,1, снимается с интегрирующего конденсатора 1 и подается на вход следящей системы автоматического построителя...
