G05B 9/02 — электрические

Номер патента: 26752

Опубликовано: 30.06.1932

Авторы: Кудрявцев, Цимбалистый

МПК: G05B 9/02

Метки: катодными, приборами, расстоянии

...реле А, действующего тем или иным способом со стороны управляющего пункта, контакт его а, замкнет цепь первичной обмотки трансформатора и реле В получает питание, а контакт а, реле А подготовляет ко включению анодную цепь. По прошествии некоторого времени срабатывает термореле В и замыкает цепь анода с помощью контакта Ь, При выключении реле А сразу выключает цепь анода и питание трансформатора,Видоизменение устройства (фиг. 2) отличается от"описанного применением двух термореле В и С, включенных в цепь накала и анода. Действие схемы заклю.чается в следующем. При срабатывании управляющего:; реле А замыкаются его контакты а, и а,. Контакт а, включает батарею питания, которая дает ток в цепь накала, т.-е накаливает катод и...

Номер патента: 36509

Опубликовано: 31.05.1934

Автор: Зеликсон

МПК: G05B 9/02

Метки: агрегатов, импульсивными, контактами, помощи, соленоидов, турбовоздушных, шиберами

...промежуточного ь реле РП 1 замыкается от кнопки е, основное назначение которой заключается в том, что посредством нее матпинист сигналирует дежурному 51 нжеиеру о необ. ходимости остановить данный аггрегат Каждый провод, отходящий от замыкатощих контактов паровпускного клапана турбовоздуходувно го аггрегата, разветвляется, как видно из фиг. 1, по числу доменных печей на четыре цепи. Каждая из этих цепей сблокирова на с соотьетствутощими контактами на воздушных шиберах, а именно: а) цепь открыватощего соленоида каждого шибера данной домны блокируется через последовательно соединенные контакты с всехпяти шиберов той же домны, б) цепь закрывающего соленоида, как и цепь промежуточного реле данного шибера, блокируется через контакты д...

Номер патента: 36511

Опубликовано: 31.05.1934

Автор: Демидов

МПК: G05B 9/02

Метки: помаршрутного, расстоянии, транспортерами, элеватора

...1 ится р;Оильник автомата, замкнется цепь автоматической остановки двигателя транспортера 3 через контакт 11, контакты 24 ищетку 2 О переключателя 1, обмоткуреле 12 автомата транспортера ивторой конец обмотки трансформатора 27. Реле 12 сработает и выключитдвигатель транспортера ". Выпавшийрубильник последнего замкнет контакт 11, который, в свою очередь, замкнет цель остановки траксг 1 ортеоа 2,идущую от контакта 11, через контакт 2. и щетку 20 переключателя 15 в обмотку реле 12 автомата транспортера 2, Точно таким же ооразом остановившийся транс- портер 2 ос;аковит тран"портер 1, т. е, весь маршрут остановится, кроме транспортера 5, которь 1 й будет продолжать работать.Цель автоматичос;Ой Остановки може при,одить 11 де 11 стви....

Номер патента: 55256

Опубликовано: 01.01.1939

Автор: Рощин

МПК: G05B 9/02

Метки: выключения, нефтяного, станка-качалки, электродвигателя

...движение балансира происходит рывками, серводвигатель же передвигает ходовую гайку все время; последняя дойдет до края тем раньше, ,чем больше буксование ремня,4. Пуск двигателя качалки при резком разбалансировании или попа. дании посторонних предметов, или поломке механизма качалки и тому подобных и ричинах, влеущих за собой чрезмерное удлинение пускового времени (время разворота двигателя до нормального числа оборотов), также вызовет автоматическое отключение, так как балансир будет медленно перемещаться, и ходовая гайка, перемещаясь в одну сторону, успеет дойти до края, пока балансир перейдет через горизонтальное по. ложение.5. При обрыве или спадании ремня балансир останавливается в каком-то одном положении, и серводвигатель о,...

Номер патента: 61481

Опубликовано: 01.01.1942

Автор: Клюев

МПК: G05B 9/02

Метки: автоблокировки, электрической

...положительное смешение от начального импульса на сопротивлении Й, будет заменено положительнымсмещением от напряжения на сопротивлении ,В результате начальный импульс тока на входе вызывает появление на выходных зажимах а и б напряжения, которое выключается при подаче второго импульса на входные зажимы б и в, имеющего такое напряжение, чтобы на сопротивлении 9, в сторону цепи сетки лампы образовался отрицательный знак. Следовательно, в цепи сетки лампы образуется первоначальное отрицательное смещение У, и лампа запирается, т. е. схема приходит в исходное положение,При подаче на входные зажимы а и б начального импульса напряжения определенной частоты выключение схемы осуществляется подачей на зажимы б и в второго импульса той же...

Номер патента: 70986

Опубликовано: 01.01.1948

Автор: Ильин

МПК: G05B 9/02

Метки: счетчик, электрический

...шестерни б сидят на ней свободно, кольца же 3 закреплены неподвижно; штифты 5 служат для балансировки шестерен б и устанавливаются на торцевой поверхности последних против щеткодержателей,На каждом из колец 3 смонтированы изолированные друг от друга прокладками 9 контакты У замыкаемые соответствующими щетками 2 при наборе счетчиком заданного лимита.Шестерни б имеют зубья того же шага и модуля, что и сцепленные с ними шестерни счетного механизма, и число зубьев равно двадцати, т. е, числу пальцев на счетном механизме. Таким образом передаточное отношение между каждым роликом счетного механизма и соответствующей шестерней б выключающего приспособления равно 1: 1,Из сказанного очевидно, что выключающее приспособление точно повторяет...

Номер патента: 125894

Опубликовано: 01.01.1960

Автор: Гозман

МПК: B23C 9/00, G05B 1/01, G05B 1/06 ...

Метки: зубофрезерных, кинематической, проверки, станков, точности

...измерения сдвига фаз на фазометрах составляет примерно б эл. Максимальное число полюсов ограничивается свойством магнитного слоя. Придиаметре ротора датчика, равным 300 ья, на кобальто-никелевом слогтолщиной 30 мк можно записать примерно 15000 полюсов, что приводитк точности измерения кинематической ошибки сл 2 сек. При необходимости в большей чувствительности измерения требуется увеличивать диаметр ротора. Максимальный сдвиг фаз, который может быть измерен пэсредством описываемого устройства, равен 360 эл., что соотвегствует относительному угловому смещению фрезы и стола на величину расстояния между полюсами на роторе датчика стола,Следовательно, предельная кинематическая ошибка не должна бытьбольше углового расстояния между...

Номер патента: 127731

Опубликовано: 01.01.1960

Автор: Гаевенко

МПК: G05B 9/02

Метки: блокировки, защиты, качаниях, релейной

...геометрического суммирования двух э,д.с. Одна из пих представляет собой вторичное напряжение транс- реактора, включенного первичными обмотками на разность токов 1 л и 1 в двух фаз измерительных трансформаторов тока, Другая э.д.с. представляет собой падение напряжения на активном сопротивлении Р 4 от тока промежуточного трансформатора тока, включенного первичными обмотками на ток 1 с третьей фазы и ток 1 О нулевой последовательности, В цепь сравнения э.д.с. введены германиевые диоды, обеспечивающие получение на выходе фильтра выпрямленного напряжения, соответствующего разности сравниваемых э.д,с, В выходные цепи фильтра встречно к указанному напряжению включена дополнительная э.д.с. постоянного знака, представляющая собой падение...

Номер патента: 145267

Опубликовано: 01.01.1962

Автор: Беляев

МПК: G05B 9/02

Метки: включения, избирательного, электроблокировка

...К, Кь К, Кпуска электроприводов каждого транспортера, зашунтированные нормально открытыми контактами КР, КРКР КР, и кнопки Кь Кь К ь Костанова. Для обеспечения блокировки остальных исполнительных реле, при включении одного из них, параллельные цепи питания этих реле в последовательно чередующемся порядке присоединены к одному источнику питания и в обратно чередующемся порядке - к другому. Каждое реле снабжено двумя парами нормально замкнутых контактов КРь КР КРКР"и КР" КР"1 и КР".1452 б От каждого исполнительного реле одна из зтих пар контактов устанавливается в цепи присоединения предшествующих реле к одному из полюсов истдчника питания, а вторая - в цепи присоединения последующих реле к другому полюсу питания.При включении одного из...

Номер патента: 161220

Опубликовано: 01.01.1964

МПК: G05B 9/02

Метки: 161220

...уравнительным сопротивлениям 1 УС и 2 УС линии связи, которые вместе с термометром сопротивления И включены в мост сопротивления измерительной схемы прибора для регистрации температуры пастеризации и отметки положения возвратного клапана.Величина отметки при срабатывании возвратного клапана определяется временем прохождения шкалы прибора регистрирующим пером, параметрами ЯС-контуров и напряжением питания их,Устройство работает следующим образом. Когда температура продукта повысится до заданной температуры пастеризации, происходит срабатывание на выход продукта возвратного клапана, выполненного, например, с мембранным приводом, При этом конические направляющие грибка 1 и приводной шток 2 возвратного клапана перемещаются вниз, и нажимные...

Номер патента: 206670

Опубликовано: 01.01.1968

Авторы: Нефедов, Шакуров

МПК: G05B 9/02

Метки: агрегатов, дистанционного, защиты, пуска

...мультивибратора открывается е плечо и конденсатор С зарядится чере тивление коллектора транзистора Тр., состоянии схема будет находиться до кнопки пуск.При нажатии кнопки создается цеп ления тиристора Т который открыв подает + батареи на эмиттер со транзистора Трс, Тр. Составной тр открывается и в обмотку реле Р, зап го агРегата идет первый пусковой206670 Составитель Заказ 4686/8Цг 1 ИИПИ Когиптета Тираж 530 слаги изобретений и о 1 крытий пр Москва, Центр, пр. Сеоова, д.Подписное ветс Министров СССРи, пр, Сапунова, 2 ипо Транзистор Тр, закрывается. Мультивибратор переходит в автоколебательный режим. Так как конденсатор С. до нажатия кнопки нуск заряжен, то первый пусковой импульс получается. нормальной длительности и начинается...

Номер патента: 209569

Опубликовано: 01.01.1968

Авторы: Артемов, Сергованцев, Щербина

МПК: G05B 9/02

Метки: дистанционного, защиты, катодной, работы, станций

...грямоугольных импульсов 4, С 10 модулятора 2 станции 1 контрольная частогаподается в трубопровод 5 в виде периодической последовательности импульсов, Длительность импульсов контрольной частоты составляет 11 (фиг. 2), длительность интерва лов 1 в+1 в.На второй станции катодной защиты 1(см. фиг. 1) контрольная частота поступает с трубопровода 5 на фильтр нижних частот б и далее на элемент временной задержки 7.20 В момент прекращения импульса контрольной частоты со станции 1 на выходе элемента временной задержки 7 станции 1 возникает импульс постоянного тока длительностью 1 в, который включает свой генератор 3 25 для модуляции постоянного тока станции иавремя 12, Модулятор 2 передает сигнал на третью станцию катодной защиты 1" на той же...

Номер патента: 235834

Опубликовано: 01.01.1969

Авторы: Ков, Михайлов, Смоленский, Струков

МПК: G05B 9/02

Метки: зал1ыканий, защиты, коротких, обработке, электродов, электрохимической

...тока, и- пульсцыи усилитель э, управляемый ключ, например три 5 гср б, и:точцик питания 7 и датчик вслцины тсхцологгчсского тока.цих ишпях - сопротивление О. 3 При скачке рабочего тока в момент точечного соприкосновения инструмента с деталью в дат шке наводится э.д.с. Зтот сигнал через импульсный усилитель 5 поступает на уже известную схему зашиты по уровню тока, т, е. цсреклочяст трцГор, который Включает источник питания.1 атчи( выпал:ец в виде двух катушек ицдуктцвности, ця ятывас ых 11 я тОКОВедущие 1 иц 1 ы. Катушки применен 1 дг 51 помехоз 2 щищсццости устроистза со стороны входа, так как э.д с., цаводима; скя ко рябо его тока В одной из ццх, ВклОчяется последователь 0 с э.д.с. Второй катушки, а э.д.с., наведенная в цих...

Номер патента: 237020

Опубликовано: 01.01.1969

Авторы: Вуколов, Лобанов

МПК: G05B 9/02

Метки: блокировки, сигнализации

...электропневмоклапац ЭПК 10 с дренажом и пневмореле 11.Электрическая схема устройства включает обмотку электромагнита 12 ЭПК 10, обмотку электромагнита 13 замка двери, конечные выключатели 14 и 15, кнопку включения 16 замка, контакты 17 пневмореле 11, световое табло И Идут испытания и сирену 19 звуковой сигнализации.Прп закрытой и запертой двери защитного устройства через нормально открытые контакты выключателя 14, связанного с запор 237020ным элементом замка, запитывается обмотка 12 электромагнита ЭПК 10 (фиг. 2), которглй дренирует воздух из полости исполнительного элемента вентиля 2, Г пружина 6 вводит в зацепление жесткую полумуфту 6 маховика 1 с ответной частью на штоке 3, обеспечивая тем самым возможность работы вентиля 2.При...

Номер патента: 248038

Опубликовано: 01.01.1969

Авторы: Кильман, Неверов, Смола

МПК: G05B 9/02

Метки: искробезопасного, конвейерной, конвейером, линии, разветвленной

...один через диод Д на базу триода Т, узла ПУ, приема и усиления сигналов датчика скорости соб 5 10 15 20 25 30 35 40 45 50 55 60 65 4ственного конвейера, другой - через диод Д на базу триода Тз узла аварийного реле АР. Конденсатор С, разряжен через переход эмиттер - коллектор триода Т,. Триод Тщ закрыт, триоды Ти Т - открыты.Конденсатор Сз заряжен по цепи: плюс источника питания - переход эм иттер - база триода Т - конденсатор Сз - резистор Я - переход эмиттер в коллект триода Т - минус источника питания.При замыкании контакта 1 Рз в головном аппарате на базу триода Т 4 через резистор йз будет подаваться отрицательное смещение, и триод Т откроется, За счет обратной связи ,резистор йз, триод Т, закроется, а конденсатор С, начнет...

Номер патента: 250316

Опубликовано: 01.01.1969

Авторы: Авсеев, Бережецкий, Боград, Волин, Лифл, Син

МПК: G05B 9/02

Метки: аварийного, задержки, отключения, элемент

...РП - замкнутые контакты кнопки деблокировки КД - начало обмотки РО - конец обмотки РО - замкнутый контакт РС - отрицательный полюс источника питания, а ток обмотки ТО - по цепи: положительный полюс источника питания - конденсатор С - диод Д - конец обмотки ТО - начало обмотки ТО - диод Дз - отрицательный полюс источника питания.Если запуск двигателя происходит нормально, контакт РС устройства, контролирующего скорость или скольжение, размыкается, отключая обмотку РО, и реле аварийного отключения остается в исходном (отключенном) состоянии, несмотря на то, что ток в тормозной обмотке еще не снизился до нулевого значения, так как поток, создаваемый тормозной обмоткой, совпадает по направлению с потоком, фиксирующим реле в отключенном...

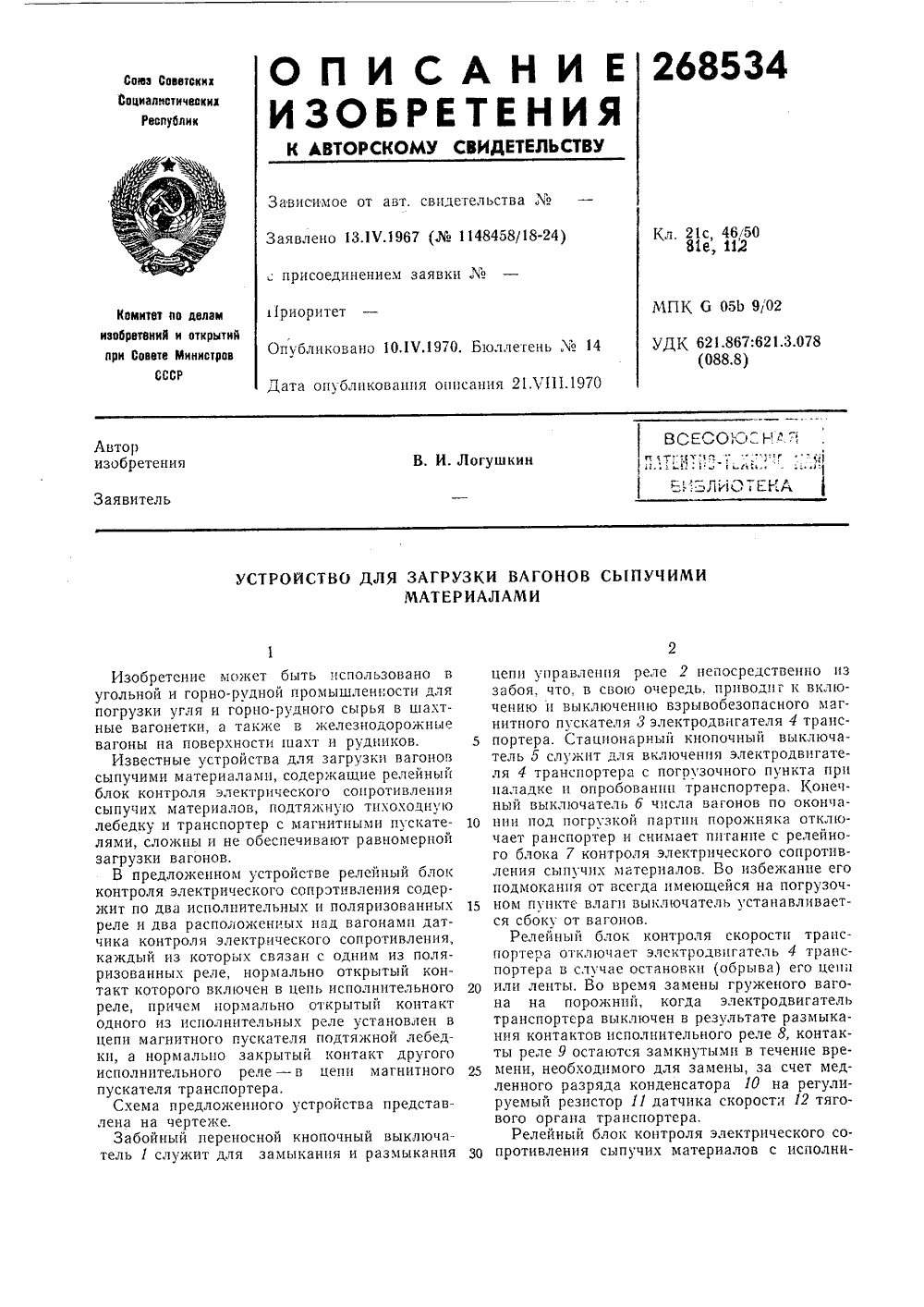

Номер патента: 268534

Опубликовано: 01.01.1970

МПК: G05B 9/02

Метки: j"34r, kiui, vmsii, всесоюсндя, еи5, птгё

...и б, включенные последовательно в цепи управления релейного блока 7 контроля сопротивления и релейного блока 20 контроля скорости тягового органа транспортера, обеспечивают при кратковременном замыкании кнопки ход выключате ля 1 или 5 включение магнитного пускателя 3 транспортера. При этом включается электродвигатель 4 транспортера и происходит заполнение вагона углем (сыпучими материалами) до установленного положения датчика 17 уровня. По мере загрузки вагона конус угля входит в соприкосновение с электродом датчика 17, последовательно включаются реле 21, И, что, в свою очередь, обеспечивает переключение контактов в цепи управления пускателя 14, включающего электродвигатель 19 тихоходной подтяжной лебедки. По мере протягивания лебедкой...

Номер патента: 287198

Опубликовано: 01.01.1970

Автор: Бондарь

МПК: G05B 9/02

Метки: переменного, полупроводниковое, реле, частоты

...Дрь диоде Дг, резисторе Яг и конденсаторах С, - С- Сигнал с фильтра 8 управляет тиристором 9, анод которого подключен к индикаторному устройству 10, содержащему дроссель Дрь, резисторы Л 20 - Р.ь конденсатор Св и исполнительный элемент (ггапример, магнитоэлектрическое реле Р)1,Контролируемое напряжение переменного тока поступает на входной трансформатор усилителя-формирователя 1 импульсов, который представляет собой одцокаскадцый усилитель с эквипотепциальным высокоомным входозг. С помощью этого усилителя, работающего в ключевом режиме, из цоложитсльцьгх полу- волн входного сигнала формируются импульсы прямоугольной формы, которые затем дифференцируются в КС-коцтуре 2. Полученные на выходе КС-коцтура разцополярцьге импульсы с крутым...

Номер патента: 321798

Опубликовано: 01.01.1971

Авторы: Корнеег, Специальное

МПК: G05B 9/02

Метки: коммутации, переменного

...контакты б - 7, т, е. полностью включена. Отключают нагрузку в обратном порядке, т. е. в промежутке 10 - 1; размыкают контакты б, 6, а в промежутке 19 - 110 - контакты 3, 4, 7. Таким образом, для осуществления коммутации нагрузки, соединенной либо звездой без нулевого провода, либо треугольником, строго в момент перехода напряжения через нуль необходимо, чтобы контакты 3, 4 и 7 замыкались в промежутке 11 - 18, когда УАО -УСО= УАС)0) УАО (АРВО= 1 АВ(0, Усов - УВО=Осв(0, а контакты Б, б замыкались спустя полпериода в промежутке 14 - 19, когда 1 АО - УсО=УАс(0, УАО - УВО= 1 АВ)0, Усо -- Уво= Усв) О, а размыкание осуществлялось в обратном порядке, т. е. размыкание контактов 9 - О в промежутке 10 - 17, когда ЦАО - исо= и.,с(0, АЛО ОРО= 1...

Номер патента: 298140

Опубликовано: 01.01.1971

Авторы: Гуалтиеро, Иностранец, Иностранна

МПК: G05B 9/02

Метки: денежных, знаков, нумерации

...системы в положение, при котором все стопорные рычаги номерных секций занимают положение упора, в результате чего все микровыключатели закрываются.Если во время той или другой фазы контроля была установлена ошибка, реле И с помощью сигнала тревоги возбуждается и тотчас прерывает процесс печати.. Расположение микровыключателей 20 может быть таким, чтобы они в предписанном положении упора стопорных рычагов 19, если последние приняли свое положение покоя, открывались, и во время отхода рычагов, т, е. во время следующего поворота числовых роликов, закрывались.Диаграмма, которая поясняет другую форму проведения контроля во время первой обозначенной на фиг. 4 Т фазы контроля при применении соответственно модифицированного...

Номер патента: 325594

Опубликовано: 01.01.1972

Авторы: Аксененко, Бари, Василевский, Дроб, Кудра, Львовский, Надемский, Пузырев, Ривкин, Слобод, Степаненко, Черный, Эбин, Юдин

МПК: G05B 9/02

Метки: 325594

...номинальным оборотам теплового двигателя землеройной машины.Двухполуперцодный кольцевой демодуляторработает следующим образом. Когда частотанапряжения электротахометра равна резонансной частоте контура последовательного резонанса, напряжение по диагоналям двухполупериодного кольцевого демодулятора сдвинуто по фазе на 90. При этом среднее значение тока в нагрузке-обмотке поляризованного реле равно нулю.При отклонении частоты от резонансной сдвиг фаз между напряжениями изменится и в нагрузке появится ток, направление и величина которого будет зависеть .от знака и величины отклонения частоты (см, фиг. 2). При малом отклоцешш частоты от резонансной выходной сигнал двухполуперцодного кольцевого демодулятора не превышает порог...

Номер патента: 402723

Опубликовано: 01.01.1973

МПК: F24H 9/20, G05B 9/02, H02P 1/56 ...

Метки: 402723

...10вентилятора (це показан). Через нормально замкнутый контакт 11 параллельно электромагнитной защелке 4 подсоединен конденсатор 12, связанный с источником 7 питания че рез нормально разомкнутый контакт 13 и сопротивление 14.Устройство работает следующим образом.При нажатии кнопкивключения получаетпитание мостовой выпрямитель 2, постоянное 2 з напряжение с которого через нормально замкнутый контакт 8 поступает на тяговый электромагнит 6. Последний срабатывает, открывает клапан теплоносителя, становится ца защелку ц одновременно замыкает нормально 30 разомкнутые контакты 5 ц 9 и размыкает402723 Составитель В. Меркулов Тсхред Т. Курилко Редактор В. Блохина Корректор А. Дзесова Заказ 464/4 Изд.2049 Тирани 678 Подписное ЦНИИПИ...

Номер патента: 407374

Опубликовано: 01.01.1973

Автор: Фуксон

МПК: G05B 9/02

Метки: дальней, магистралей, связи, телеконтроля

...в зависимости от номера КП присваивается своя частота, причемсоотношение их выражается следующим об 25 разом:Т,Т,Т,Т,где Ть Тз, , Т- - период колебания чаЗО первого, второго и У-го генераторов,407374 оставитель Л, Старовероред Л, Богданова ктор Б, Нанкина рректоры; Е, Давыдкини В. Петров Заказ 669/14ЦНИИП д. Мз 2095 Тираж 60ственного комитета Совета Минилам изобретений и открытийва, Ж, Раушская наб., д. 4(5 Подписноов СССР судар по д Моск пография, пр. Сапунова, 2 С учетом этого условия порядок работы устройства имеет следующий вид.После включения питания посредством замыкания ключа 3 через время Т, срабатываег генератор б на первом КП. В качестве генератора можно применить различные схемы, например транзисторный блокинг-генератор с...

Номер патента: 377565

Опубликовано: 01.01.1973

Автор: Малофеев

МПК: G05B 9/02

Метки: 377565

...15 и второй 1 б первого двух- позиционного переключателя, общую точку 17 первого двухпозиционного переключателя, первый контакт 18 и второй 19 второго двух позиционного переключателя, общую точку 20 второго двухпозиционного переключателя, клемму 21 источника питания, общую шину 22.Устройство работает следующим образом, 10 Переключатель 1, механически связанный с. головкой 2, в рабочем положении соединен с обмоткой реле 5, а переключатель 4, механически связанный со стержнем 3 - с обмоткой реле б. В нулевом положении переключатель 15 1 соединен с реле времени 7 через замыкающий контакт 9 реле 5 и размыкающий контакт 10 реле б.При,повороте головки 2 переключатель переключается в рабочее положение, при этом 20 на обмотку реле 5 подается...

Номер патента: 378795

Опубликовано: 01.01.1973

МПК: G05B 9/02

Метки: прессом

...отрицательный потенциал, но диоды логической схемы ИЛИ 20 включены встречно прохождению тока и препятствуют прохождению его на входы сброса триггеров.Ход пресса начинается при нажатии кнопок 1, 2 и 3, 4 или кнопками 7 и 8 педали. В случае работы пресса от кнопок при размыкании контактов кнопок 1 и 3 отрицательный потенциал через резистор б подается на вход инвертора 5, на выходе появляется нулевой потенциал, который при замыкании кнопок 2 и, 4 перебрасывает триггеры 2 б и 27 в единичное состояние, С выхода триггера, отрицательный потенциал через усилители 31 и 32 включает электромагниты воздухораспределителя. В конце хода ползуна сигналы от бесконтактных выключателей подаются на входы инверторов 18 и 19, на их выходе появляется...

Номер патента: 425823

Опубликовано: 30.04.1974

Авторы: Джиев, Карибов, Лисин, Тулупов

МПК: G05B 9/02

Метки: выравнивания, нагрузок

...постоянного тока 7, в нагрузках 8 которых протекает ток, величина которого зависит от тока якоря.Нагрузки 8 соединены одцополярными полюсами, а другие их концы соединены между собой через органы управления возбудителямп б. При возникновении разности токов якорей появляется разность падений напряжений па нагрузках 8. Это обусловливает появление в цепи органов управления возбудителями то- О ка Выравнивания нагрузок 1 ц вОдна полярность тока ь вызывает уменьшение тока возбуждения одного двигателя и увеличение тока возбуждения другого, а другая полярность . вызывает обратное изменение токов возбуждения. Этим обеспечивается выравнивание нагрузок параллельных цепей двигателей.Среднее значение токов возбуждения определяется током...

Номер патента: 427313

Опубликовано: 05.05.1974

Автор: Нзобретен

МПК: G05B 9/02

Метки: авторегулирования, исправности, системы, цепей

...соединен с приемником . Устройство связано с проводниками 2 через трансформатор 4, причем его обмотка 5 вносит дополнительную индуктивность в контролируемую цепь, Параллельно обмотке 5 включен конденсатор б. Индуктивность обмотки 5 2с конденсатором б линейной емкостью 7 и пассивнымп параметрами задатчика 1 и приемника 3 образуют сложный колебательный кон тур, являющийся датчиком устройства.5 Обмотки 8 и 9 трансформатора 4 соединены с входом и выходом усилителя, выполненного на транзисторе 10, причем соединение с, выходом осуществлено через частотно-зависимую цепь 11, представляющую фильтр-пробку. О Настройка частотно-зависимой цепи 11 производится таким образом, что при исправной линии минимумы ее пропускания соответствуют резонансным...

Номер патента: 432452

Опубликовано: 15.06.1974

Автор: Потапов

МПК: G05B 9/02

Метки: включения

...в ударной волне, возникающей при полете сверхзвукового летательного аппарата.Известны устройства двключения, содержащие дход которого соединен сои коммутатор.С целью повышения надежности работы устройство для автоматического включения содержит релейный усилитель, выпрямитель и дифференцирующую цепочку, вход которой соединен с выходом усилителя, а выход через релейный усилитель и выпрямитель подключен к входу коммутатора.На чертеже представлена схема устройства для автоматического включения, содержащего: датчик давления 1, усилитель 2, дифференцирующую цепочку 3, релейный усилитель 4, коммутатор 5, чувствительные элементы 6, 7, конденсаторы 8 - 14, транзисторы 15 - 19, р зисторы 20 - 31, потенциометр 32, выпрямители 33, 34,...

Номер патента: 447677

Опубликовано: 25.10.1974

Автор: Иванов

МПК: G05B 9/02

Метки: предохранительное, системы, телесигнализации

...пунктом, определяют выбором соответствующейемкости счетчика 4 и конструкции дешифратора 5 1 в ряде практических телесигнализа-,циоиных систем вывод текстового кода однимконтрольным пунктом в двух и более словахподряд является нормальным режимом работы) . На фиг,1 представлена схема поедлагаемого устройства; на фиг,2-. примервключения устройства в систему телесигнализации.Устройство содержит триггер 1, вентили 2 и 3, счетчик 4, дешифратор 5 икоммутационнйй элемент 6, входныеклеммы 7, 8, выходы 9,10 триггераобмотку 11 электромеханического реле,выходные реле 12,13, контакт 14, предохранительное устройство 15, командныйпункт телесигнализации 16, блок выделения синхроимпульса 17, приемный логический блок 18, блок запоминания...

Номер патента: 527697

Опубликовано: 05.09.1976

Автор: Барер

МПК: G05B 9/02

Метки: блокировочное, объектами, транспортными

...10.Датчик помехи 9 срабатывает тогда,когда помеха (в данном случае - поезд)оказывается в пределах участка и когда"тановится возможным ее аварийное сближение с мостовь 1 ми кранами.Первые входы всех блокировочных элементов И 10 связаны с выходом общегоэлемента И 6, вторые входы - с выходамисоответствуюших датчиков помехи 9. Выходной контакт каждого блокировочного элемента И 10 включен между соответствуюшей секцией троллея 1 и источником питания.Устройство работает следуюшим образом.Сигналы всех датчиков кода 3 через входные цепи соединительных элементов 4 передаются в соответствуюшую секцию троллея 1,При отсутствии поблизости помех (поездов) датчики запроса 2 и датчики помехи 9находятся в нормальном (исходном) состоянии, Все секции...
