Номер патента: 1660209

Опубликовано: 30.06.1991

Автор: Минутин

МПК: G01B 11/00, H04N 7/18

Метки: анализатор, интерферограмм

...т.е, они не поворачиваются вместе с изображе нием при регулировании усилителя 20(иначе штрихи смотрелись бы, как тонкий гребень при взгляде сбоку, прикрывающий собой расположенные за ним элементы рельефа). Процедура измерений заключа ется в повороте изображения до соосностиштрихов и гребней и впадин (т,е. полос) интерферограммы, выявление среднего периода полос по всему ансамблю полос (таким способом значение периода выявляется точнее, т.е, возрастает общая точность из 1660209мерений). Импульсы штрихов формирует делитель 9 частоты (фиг.5 г), который осуществляет деление частоты тактовых импульсов, формируемых ТВ-камерой 1, в соответствии с кодом, набранным в счетчике 6, В кач "ле каждой строки делитель 9 частоты блокируется...

Номер патента: 1596289

Опубликовано: 30.09.1990

Автор: Минутин

МПК: G01R 31/317

Метки: логический, тестер

...токов н паразитных ем5159костей), В результате на индикаторе9 будут попеременно зажигаться символы 0 и 1 и визуально будет получе"но иэображение символа Р ("разрыв")с равномерной яркостью по сегментам.При этом существенно, что переднийфронт синхросерии на выходе элемента4 несколько задержан.отнсительно импульсов с выхода генератора 1, первый формирователь 5 по переднемуфронту импульсов с выхода генератора 1 формирует на своем выходе короткий инверсный импульс и переднийфронт синхросерии на выходе элемента 4 приходится на нулевой уровеньсигнала с выхода формирователя 5. Поэтому формирователь 6 не форьируетимпульсов, на его выходе лог, "0".Сегмент "запятая" индикатора 9 негорит, что означает отсутствие импульсов в исследуемой...

Номер патента: 1550476

Опубликовано: 15.03.1990

Авторы: Минутин, Минутина

МПК: G05B 19/18, G05B 19/40

Метки: программного

...на торможение (это число хранится н регистре 11), 3 этом случаепроисходит смена активных состоянийи ина выходах блока сравнения 9; 1 исчезает с первого выхода и появляетсяна втором, Этим открывается дпя прохождения импульсов элемент ИЛИ 10-1,подключенный к суммирующему входусчетчика 2, Начнется увеличение содержимого этого счетчика т е просмотр таблицы приращений в обратномпорядке (от состояния РГР черезсостояния 000, 001, 002и т,д. до стартового состояния на. 76 6адресном входе блока памяти 1) (блок16, Аиг, 3). При этом выбранные приращения (блок 17 Фиг. 3) будут нычи -татьсл из текущих значений коэффициентов (блок 18 фиг. 3) н блок 3 ц регистре 4, благодаря смене управляющего сигнала ца соответствующем входеблока 3. Устройство...

Номер патента: 1508252

Опубликовано: 15.09.1989

Авторы: Минутин, Попов, Солодкин

МПК: G06K 11/00

Метки: графической, информации, считывания, трубки, экрана, электронно-лучевой

...счетчикапо коорди нате К, который обнуляется каждым ССИ и заполняется импульсами тактовой частоты (Фиг.2 б) .По окончании каждого ССИ триггер 9 переводится в "1", а сигналом с 30 выхода блока б в момент равенства сравниваемых кодов сбрасывается в "О" таким образом, Формируя импульсы гашения видеосигнала (фиг.2 в,з,л). Задним фронтом этих импульсов триггер 18 устанавливается .в "1" и затем обнуляется каждым ССИ, формируя импульсы уровня "белого" (фиг.2 г), поступающие на третий вход видеоусилителя, на выходе которого формируется 40 черно-белый перепад (фиг.2 д, и, м). 5, записывается в старший разряд выходного кода.Во втором кадре следующий разряд выходного кода блока 5 устанавливается в "1", при этом формируется импульс гашения,...

Номер патента: 1462246

Опубликовано: 28.02.1989

Авторы: Минутин, Минутина

МПК: G05B 19/18

Метки: программного

...в блоке 3 памяти, задающиймаксимальную частоту выходных импульсов на фиг, 2 - импульсы с периодом. Устройство переходит из режима разгона в режим стационарногодвижения. Состояние счетчика 5 продолжает уменьшаться с каждым выходным импульсом. 120 В такте, в котором состояниесчетчика 5 станет равным состояниюсчетчика 2, происходит смена состояний схемы 6 сравнения: на первомвыходе (А ъ В) через время сравне ния й появится " 1", на второмвыходе (А ( В) - "0", Очвередныеимпульсы с выхода делителя 7 будутс этого момента проходить черезэлемент ИЛИ 8 на вычитающий вход 30 счетчика 2. С каждым тактом будетуменьшаться не только содержимоесчетчика 5, но и содержимое счетчика 2Начнется перебор таблицыкоэффициентов в блоке 3 памяти в 35обратном...

Номер патента: 1434407

Опубликовано: 30.10.1988

Авторы: Минутин, Минутина

МПК: G05B 19/18

Метки: программного

...5 рователя 10 пачки импульсов через второе плечо элемента 2 ИИЛИ 8-1 про-. ходит на суммирующий вход счетчика 4 и начинается выборка третьего коэффициента, Если он также принадлежит таблице торможения, то будет пропущен аналогично предыдущему коэффициенту по второму мпульсу из пачки, формируемой формирователем 10 пачки 15 импульсов, И так далее до тех пор, покане будет выбран из блока 1 па-. мяти коэффициент разгона, бит приз- яака которого равен логическому нулю. Этот уровень логического нуля закрывает второе плечо элемента 2 ИИЛИ 8-1 для прохождения оставшихся импульсов из пачки, Формируемой Формирователем 10 пачки импульсов. В этом случае счетчик 4 импульсов переста ет менять свое состояние и второй коэффициент из таблицы разгона...

Номер патента: 1425607

Опубликовано: 23.09.1988

Авторы: Колотушкин, Минутин

МПК: G05B 19/18

Метки: программного

...последующих микрокоманд 07программы, где в разряде Л записан логический нуль, В поле "Адрес перехода" записан адрес следующей микро- команды программы, в полях "Управляющие воздействия" и "Адрес мультиплексора" записана информация, соответствующая алгоритму программы. В разрядах "Обнуление счетчика" и "Переключение буферных регистров" записаны логические нули.На первый вход элемента ИСКЛ 10 ЧАЮЩЕЕ ИЛИ-НЕ 9 подается логическая единица с выхода 4 второго регистра 4, на второй вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ пъдается также логическая единица с управляющего выхода блока 3 памяти. Следовательно, на первый вход элемента И 10 поступает логическая единица, разрешающая прохождение тактовых импульсов на вход записи второго регистра 4. Первый...

Номер патента: 1399738

Опубликовано: 30.05.1988

Авторы: Минутин, Попов

МПК: G06F 9/22

Метки: микропрограммное

...условным переходом (переход от 72 к УЗ или Уб). Б этом случае в поле кода признаков записывается номер логического условия, по которому будет проводиться переход, Микрокоманды УЗ и Уб размещаются по одному адресу в разныхблоках памяти. Пусть, например, переход осуществляется по логическому условию номер один, микрокоманды УЗ и 76 располагаются по адресу А 2 в первом и втором блоках памяти соответственно. Тогда полный код микро- команды 72, содержащей команду условного перехода, равен А 2, 1, У 2 (Фиг.2-4), Код этой микрокоманды заносится в регистр 3 в начале третьего такта. Код поля адреса микрокоманды (А 2) поступает на адресные входы блоков 1 и 2 памяти, в которых начинается выборка информации соответственно микрокоманд УЗ и Уб, Код...

Номер патента: 1361572

Опубликовано: 23.12.1987

Автор: Минутин

МПК: G06F 15/00

Метки: микропроцессор

...но,так как это состояние неокажется равным состоянию сигналапереносафС 1, то сформированный адресявляется недостоверным. К приходувторого синхроимпульсй СБМУ операционный блок 3 выдаст достоверный .сигнал переноса С 1; по второму синхроимпульсу СБМУ будет сформирован ужедостоверный адрес, с появлением которого начинается достоверная выборкаследующей микрокоманды, По сравнениюс рассмотренными тактами эта выборканачинается позже, что вызывает увеличение длительности такта. Сигнал дляблока 4 синхронизации, идентифицирующий режим "длинного" такта, выдаетблок 6 фиксации, который фиксируетразличное состояние своей конвейер-.ной памяти (оно равно состоянию ПР)и состояние сигнала переноса С 1 переключением своего первого выходав лог....

Номер патента: 1352462

Опубликовано: 15.11.1987

Авторы: Масовер, Минутин

МПК: G05B 19/18

Метки: программного

...выходе переноса одновременно с очередным импульсом появляется импульс переноса (как правило инверсный), На выходе заема - "1" (этот выход также инверсный). В результате через эле55 з 13524мент И 9 инверсный импульс с выходапереноса проходит на инверсный входзаписи счетчика 2 импульсов. Таккак информация (все единицы) с выходасчетчика 2 импульсов поступает на5его информационный вход, то происходит подтверждение состояния счетчика2 импульсов (т,е. он остается в максимальном состоянии, несмотря на поступление импульса на суммирующийвход). Этому состоянию счетчика 2импульсов соответствует коэффициентделения в блоке 3 памяти, задающиймаксимальную частоту выходных импульсов (на фиг. 2 - импульсы с периодом ). С этого момента счетчик2 импульсов...

Номер патента: 1336023

Опубликовано: 07.09.1987

Авторы: Галкин, Минутин, Попов

МПК: G06F 15/00

Метки: микропроцессор

...остановка микропроцессора) достига ется прекращением подачи синхроимпульсов на соответствующий вход микропроцессора. Частный случай остановки - такт с растянутой длительностью (при работе с медленно действующими внешними устройствами); для реализации которого достаточно задержать поступления очередного синхроимпульса на микропроцессор.При условном переходе из поля условия микрокоманды в регистр 6 (фиг. 2) поступает номерпризнака (1=1п), по состоянию которого происходит условный переход. Код этого поля записывается в регистр 6, дешифрируется узлом 7 и состояние 1-го признака через 1-й элемент И 8 - 1 поступает на элемент ИЛИ 9. Если 1-й признак равен логическому О, то на выходе элемента 9 будет логический О, а на выходе элемента НЕ 10 -...

Номер патента: 1332264

Опубликовано: 23.08.1987

Авторы: Зайцева, Колотушкин, Минутин

МПК: G05B 19/18, G05B 19/40

Метки: шаговым, электроприводом

...происходит по линейно-экспО- ненциальному закону. Данный режим работы линейно-экспоненциального формирователя 5 можно разделить на три участка: участок линейного возрастания напряжения, участок экспоненциального возрастания напряжения и участок невозрастающего максимально- го напряжения. Наклон линейного участ 35 ка и форма экспоненциального участка выбираются на основе анализа механических характеристик шагового электропривода и исполнительного органа и задаются аппаратным путем. В зависимости от числа М повышение напряшжения может закончиться на любом изэтих трех участков,Как только на линейно-экспоненциальный формирователь 5 подается логический нуль, напряжение на его выходе начинает понижаться от достигнутого уровня до начального...

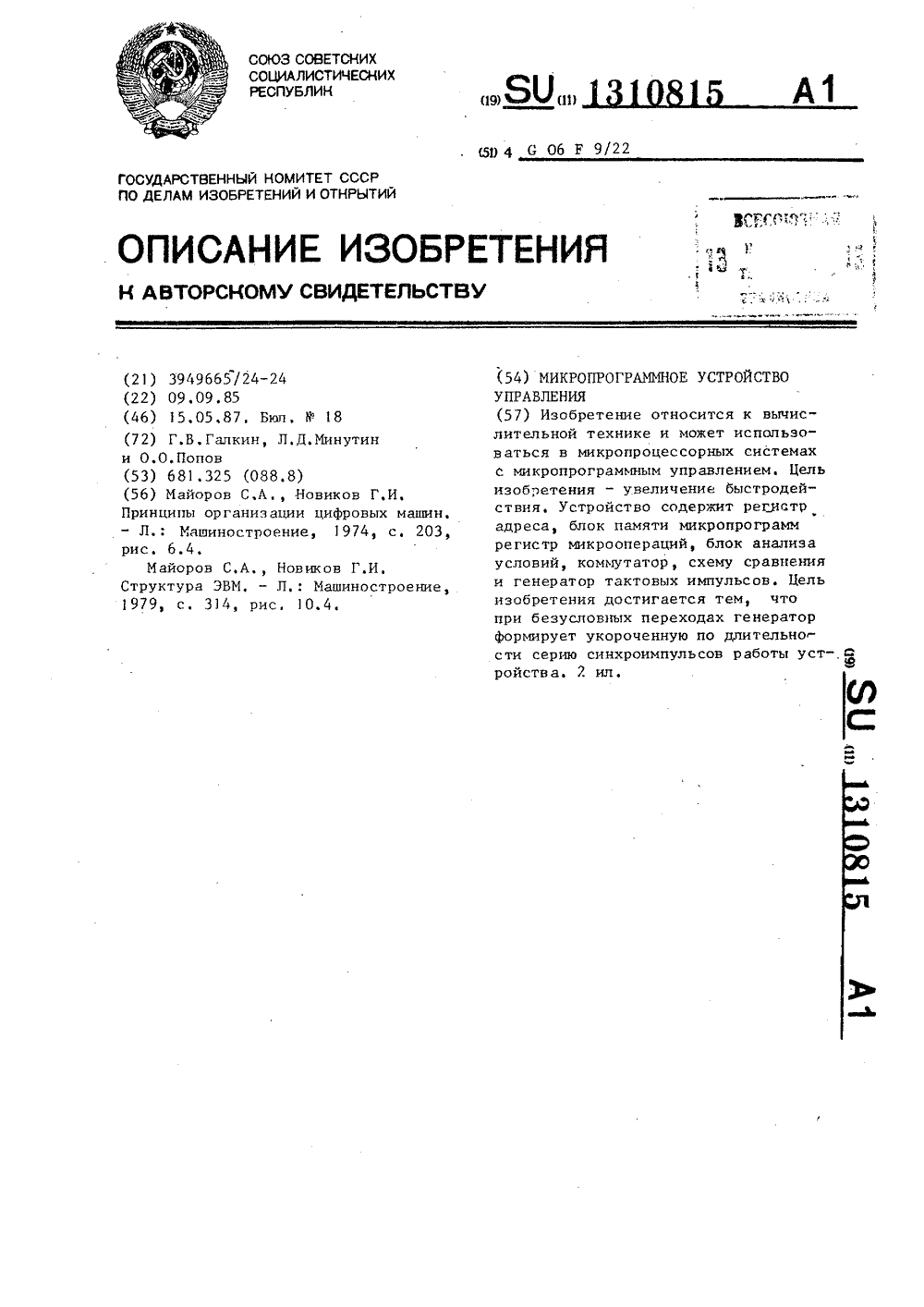

Номер патента: 1310815

Опубликовано: 15.05.1987

Авторы: Галкин, Минутин, Попов

МПК: G06F 9/22

Метки: микропрограммное

...10 и инвертор 11,Устройство работает следующим образом,20В исходном положении регистр 1адреса обнуляется, в результате происходит выборка по нулевому адресуначальной микрокоманды из блока 2памяти микропрограмм, С момента вы 25дачи этой микрокоманды начинаетсяпервый такт работы устройства, Послемикроинструкции Г записывается в регистр 3 микроопераций, код признакаУСОП поступает на управляющий вход З 0блока 4. Старшие и младшие разрядыадреса А 1 и А 2 поступают на коммутатор 5 и схему 6 сравнения, котораяуправляет генератором 7.С началом такта происходит декоди.рование кода УСОП в дешифраторе 8,прохождение разрядов адреса А 1 илиА 2 через коммутатор 5, процедурасравнения А 1 и А 2 в схеме 6 и записьполя Р в регистр 3. Далее алгоритм...

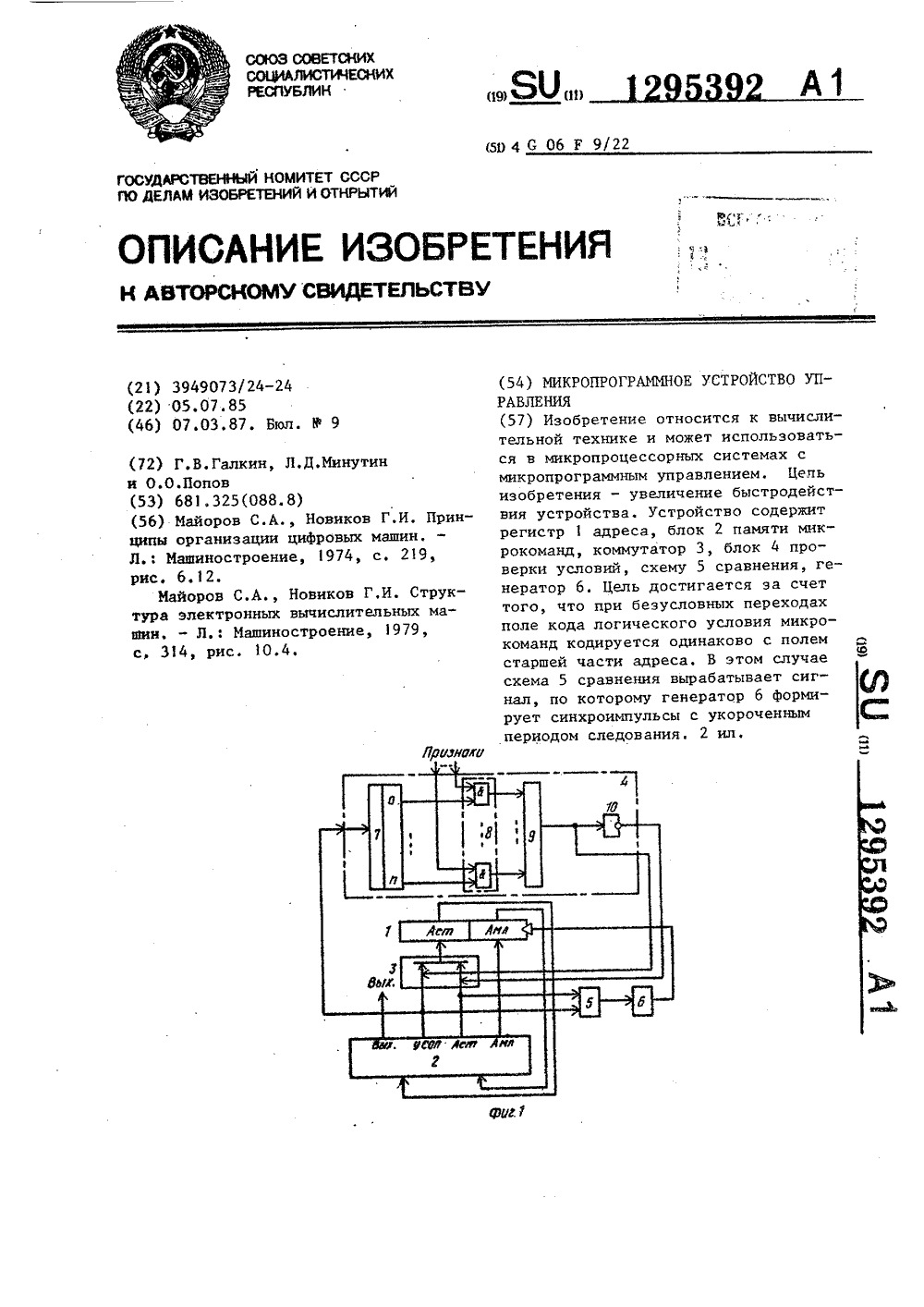

Номер патента: 1295392

Опубликовано: 07.03.1987

Авторы: Галкин, Минутин, Попов

МПК: G06F 9/22

Метки: микропрограммное

...импульс на регистр 1 адреса, в котором фиксируется следующий адрес микрокоманды. Благодаря равенству А = УСОП безразлично, какое из плеч коммутатора 3 открыто, т.е. состояние блока 4 здесь значения не имеет и задержка на прохождение сигнала через блок 4 2 2в длительность такта с безусловным переходом не входит. Кроме того, обеспечивается параллельное прохождение сигнала через коммутатор 3 со срабатыванием схемы 5 и генератора 6: в длительность указанного такта вхоцит либо задержка в коммутаторе 3, либо задержка в схеме 5 и генераторе 6 (наибольшая из них). Распарал. леливание этих процедур также увеличивает быстродействие при безусловных переходах.При условных переходах в поле УСОП кодируется условие, по состоянию которого...

Номер патента: 1292017

Опубликовано: 23.02.1987

Авторы: Галкин, Минутин, Попов

МПК: G06K 11/00

Метки: графической, информации, считывания, трубки, экрана, электроннолучевой

...импульсов гашения не гасится и на выходе светового пера 2 присутствует соответствующий этомуобъекту сигнал (фиг,2 г). После прохождения усилителя 3 этот сигналнормируется по амплитуде и своим передним фронтом устанавливает втриггер 4, который предварительнообнуляется каждым КСИ, Эта логическая "1", подаваемая на второй входблока 5,записывается в старший разряд выхоДного кода.Во втором кадре следующий разрядвыходного кода блока 5 устанавливается в "1", при этом формируется импульс гашения, который гасит изображение объекта на экране (фиг.2 д,е,ж).Триггер 4 во втором кадре сохраняетнулевое состояние, и в соотнетствующий разряд выходного кода блока 5записывается "О,Аналогично продолжается цикл приближения в третьем (фиг.2 з,и,к) идругих...

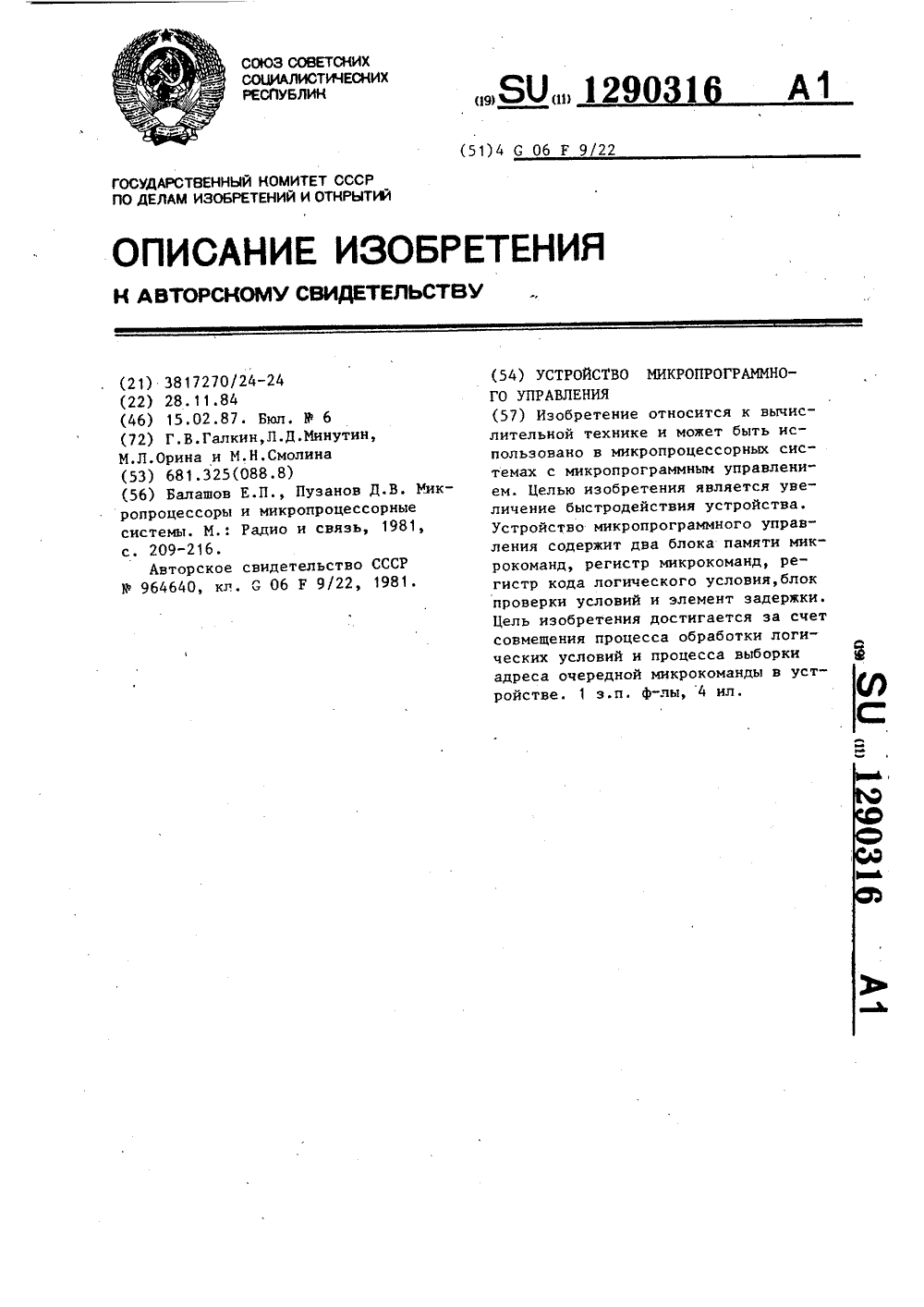

Номер патента: 1290316

Опубликовано: 15.02.1987

Авторы: Галкин, Минутин, Орина, Смолина

МПК: G06F 9/22

Метки: микропрограммного

...информации по этому адресу. 35Пусть для примера переход от второй микрокоманды является условным, т.е. к одной из двух возможных микрокоманд. В поле управления переходом кодируется номер -го признака, 40 по которому принимается решение о переходе. Код х" появляется, как и вся вторая микрокоманда, в начале второго такта. Запись кодав регистр 4 должна быть задержана до 45 тех пор, пока не закончится запись в регистр 3 (как в предыдущем такте). После окончания записи в регистр 3 по заднему фронту синхроимпульса код "х" заносится в регистр 50 4 и с его выходов поступает на входы дешифратора 7. После дешифрации д-й выход дешифратора 7 переходит в состояние логической "1", которая поступает на второй вход (8-д)-го 55 элемента И. (8-)-й...

Номер патента: 1269131

Опубликовано: 07.11.1986

Авторы: Галкин, Минутин, Попов

МПК: G06F 9/22

Метки: микропрограммного

...синхровходы регистров 2-4 синхроимпульсов с второго выхода блока 7 синхронизации, период повторения которых больший, чем при безусловных переходах (фиг.2 5 и Р ), Необходимость увеличения длительности такта при условных переходах вызвана тем, что достоверное состояние признаков на входах логических условий устройства, по которому будет сформирован новый адрес, устанавливается (в общем случае) только по выполнении предыдущей микрокоманды.Рассмотрим работу устройства на примере микропрограммы, приведенной на Фиг. 3, В таблице, показанной на Фиг. 4, прецставлено размещение микроинструкций в блоке памяти (правая часть таблицы) и возможные состояния признаков при соответствующих масках, устанавливаемых при выполнении микро- команд у. Переход...

Номер патента: 1140126

Опубликовано: 15.02.1985

Автор: Минутин

МПК: G06F 15/00

Метки: микропроцессор

...2 И-ИЛИ-НЕ и с управляющим входом генератора тактовыхимпульсов, первый, второй и третийвыходы которого соединены соответственно с входами первого, второго итретьего формирователей импульсов,выходы которых соединены соответственно с вторым и третьим входами элемента 2 И-ИЛИ-НГ и с входом элементаНЕ, выход которого соединен с входомсинхронизации операционного блока,выход элемента 2 И-ИЛИ-НЕ соединенс входом синхронизации блока микропрограммного управления,На Фиг. 1 представлена функциональная схема микропроцессора; нафиг. 2 - временные диаграммы работымикропроцессора, на Фиг. 3 - блоксхема алгоритма функционированиямикропроцессора.Микропроцессор содержит блок 1памяти микрокоманд, блок 2 микропрограммного управления, операционный блок...
