Шмуэльзон

Номер патента: 1737423

Опубликовано: 30.05.1992

Авторы: Червяков, Шмуэльзон

МПК: G05D 23/19

Метки: температуры

...сигнала на выходе первого элемента И 8, который через исполнительный элемент 9 включает нагреватель электропечи 2.В первом блоке 10 умножения осуществляется расчет времени действия управляющего воздействия т 4 в соответствии с выражением где Кп 1 - первый коэффициент пропорциональности. Значение Кп устанавливается эадатчиком 11 первого коэффициента пропорциональности в зависимости от динамических характеристик электропечи и заданной температуры. Настройка Кт осуществляется так, чтобы амплитуда положительных отклонений температуры была минимальной,Рассчитанное время т 4 является уставкой первого таймера 12. Запуск первого таймера 12 производится одновременно. с включением нагревателя электропечи сигналом от первого элемента И...

Номер патента: 1621006

Опубликовано: 15.01.1991

Авторы: Червяков, Шмуэльзон

МПК: G05D 23/19

Метки: температуры, цифрового

...11появляется сигнал, который запускает ждущий мультивибратор, формирующий импульс разрешения работы блока 14 сложения,Таким образом, после включения электропечи в блоке 14 осуществляется расчет времени действия управляющего воздействия1 на объект 2 регулирования в соответствиис выражением1=Кп в+К(1 у - 1), (2)где К - коэффициент пропорциональности;К - коэффициент коррекции;1 -- эталонное значение тока нагреваУтеля электропечи 2,Составляющая расчетного времени включения электропечи 2 (1,)Ке рассчитываетсяв первом блоке 15 умножения и являетсясоставляющей в выражении (2), учитывающей отклонение регулируемого параметра.Значение Кустанавливается задатчиком 16 коэффициента пропорциональностив зависимости от динамических характеристик...

Номер патента: 1566320

Опубликовано: 23.05.1990

Авторы: Гусев, Червяков, Шмуэльзон

МПК: G05B 19/18, G05D 23/19

Метки: программного, температуры

...по шине 11 Установка 011, Сигнал на выходе триггера 15 открывает второй элемент И 9 для передачи через него импульсов генератора 10 на счетный. вход счетчика 8. При этом содержимое второго сумматора 7 через блок 12 поступает в блок 6 сравнения. Таким образом, в блок 6 сравнения подается цифровой код, соответствующиц заданной температуре и сформированныц вторым сумматором 7 путем сложения содержимого буферного регистра 4 и счетчика 8, Установка счетчика 8 в исходное состояние осуществляется по шине "Установка О" при включении устройства.При достижении температурой объекта заданного уровня стабилизации на выходе первого цифрового компаратора 14 появляется сигнал. Триггер 15 меняет состояние на противополож 4ное. Изменение выходного сигнала...

Номер патента: 1460714

Опубликовано: 23.02.1989

Авторы: Гусев, Рудников, Червяков, Шмуэльзон

МПК: G05B 19/418

Метки: программного, температуры

...то электропечь включаетгя на время, пропорциональное величине отклонения, В случае равенства этих температур или если текущая температура выше заданной, электропечь не включается.Для обеспечения высокой точности регулирования температуры в соответствии с заданной программой (скоростью разогрева) в устройстве предусмотрено автоматическое .изменение К, Для этого в блоке 17 вычитания производится определение реальной скорости разогрева Ч электропечи в соотРветствии с формулойЧр=т; -Тгде Т;- значение температуры электропечи предыдущего по отношению к текущему тактууправления,Значение кода, соответствующегоТ поступает в блок 17 от л алого,цифрового преобразователя 3, а значение кода соответствующего Т; 1,формируется в элементе 18...

Номер патента: 1411244

Опубликовано: 23.07.1988

Авторы: Доверман, Зак, Крапивинцев, Рогов, Ходов, Шмуэльзон

МПК: B65G 31/04

Метки: метатель

...под метатель и одновременно ухудшается равномерность распределения забрасываемого матеппала из-за увеличения дальности полета крупных кусков материала. Делать глубину паза более 0,05 диаметра нецелесообразно, так как йри этом на ленте перестает формоваться поток материалов даже при производительности ) 20 т/ч.Консольная установка барабанов позволяет осуществлять простой демонтаж и быструю замену ленты без значительного простоя машины.Метатель работает следующим образом.При включении электродвигателя 7 ведуцк барабан 2 прводится во вращение и передает ленте 1 направленное движение. Лента 1 огибает барабаны 3 и 4, причем барабан 4 создает напряжение в ленте, исключая ее проскальзывание на барабанах. Транспортируемый материал поступает на...

Номер патента: 1372278

Опубликовано: 07.02.1988

Авторы: Гусев, Шмуэльзон

МПК: G05B 19/18

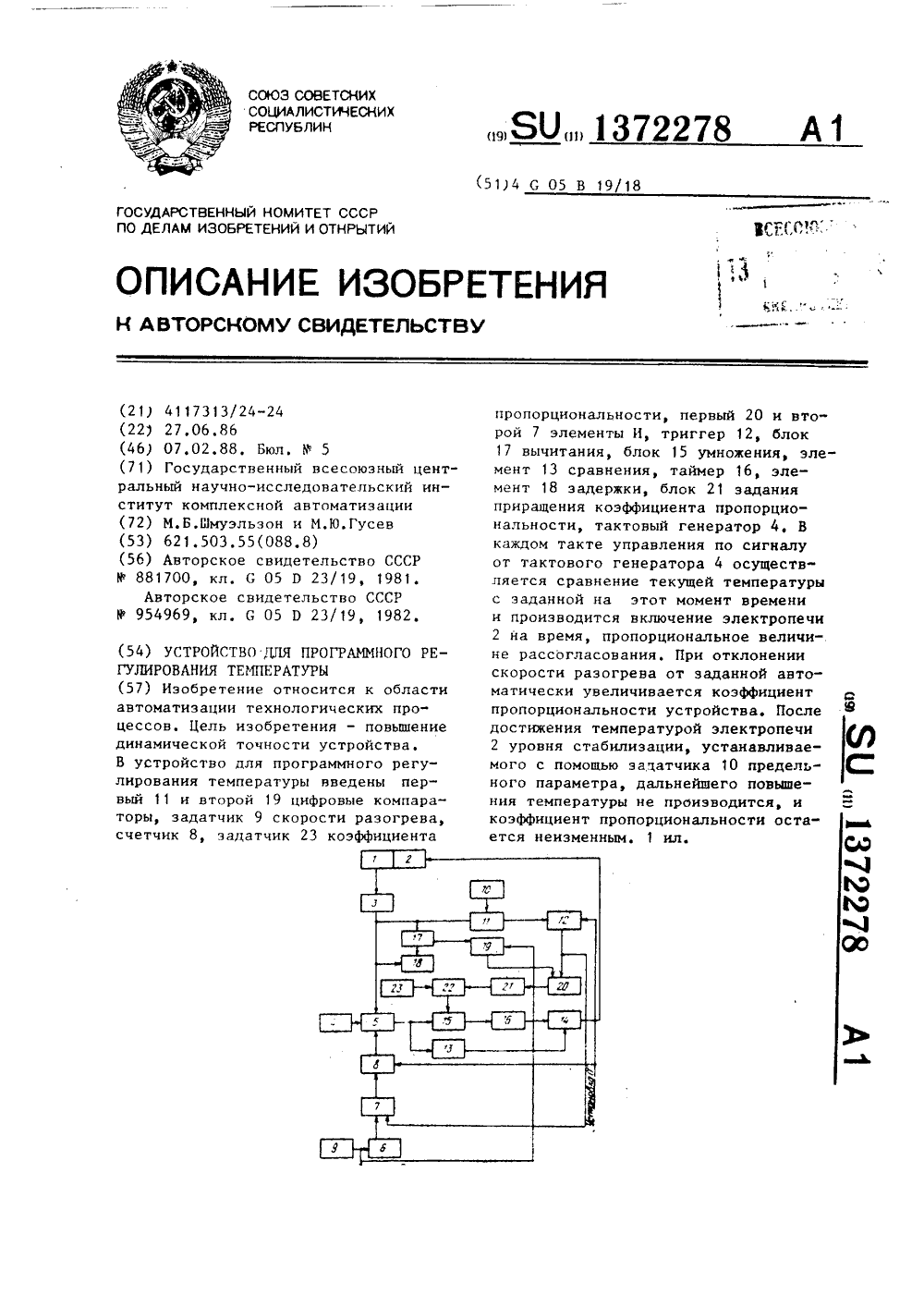

Метки: программного, температуры

...высокой точности регулирования температуры в соответствии с заданной программой (скоростью разогрева) в устройстве предусмотрено автоматическое изменение К . Для этого в блоке 17 вычитания произ 3 1372278в одится определение реальной скорости разогрева Чр электропечи как разности температур за один такт управления в соответствии с формулой Ч =Т -ТР 1 1 где Т, - значение температуры электропечи предыдущего по отношению к текущему такта управления.Значение кода, соответствующего Т поступает в блок 17 от аналогоцифрового преобразователя 3, а значение кода, соответствующего Т, , формируется в элементе 18 путем задержки поступления кода из аналого-цифрового 15 преобразователя 3 в блок 17 на один такт управления, Цифровой код, соответствующий...

Номер патента: 1296815

Опубликовано: 15.03.1987

Авторы: Доверман, Зак, Куликов, Шмуэльзон

МПК: F27B 15/00

Метки: кипящего, печь, слоя

...две камеры 1 и 2,образуемые боковой стенкой цилиндрического корпуса печи 3 и вертикальнойперегородкой 4, с переточным устройством 5, подинами б и 7 и общим сводом 8, загрузочное 9 и разгрузочное10 устройства, Подина б первой камерысмещена по вертикали относительно подины 7 на величину, составляющую0,08-0,25 высоты первой камеры. Переточное устройство 5 выполнено в нижней части вертикальной перегородки 4.Расстояние от переточного устройствадо стенки печи составляет 0,05-0,1525диаметра корпуса печи, Загрузочноеустройство 9 в камере 1 и разгрузочное устройство 10 в камере 2 расположены с противоположной переточномуустройству стороны печи в стенке нарасстоянии от перегородки, равном300,15-0,3 диаметра корпуса печи,Иатериал поступает в...

Номер патента: 1186990

Опубликовано: 23.10.1985

Авторы: Будневский, Гусев, Пронин, Шмуэльзон, Штейнберг

МПК: G01M 15/00

Метки: испытаний, стенд, турбины

...вход которого соединен с выходом дешифра тора 13, и второй цифроаналоговый преобразователь 18, выход которого подключен к дополнительному входу регулятора 8 соотношения давлений газа на входе и выходе турбины, и. 45 триггер 19 с кнопкой запуска, входы которого подключены к выходам дешиф" ратора 13 и регистра 17 сдвига, а выход - к входу счетчика 10 и дополнительному входу регистра 17 сдвига. 50 Стенд работает следующим образом.Гаэ через управляемый дроссель 1 (в составе дросселя имеется электропривод) подается на турбину 3. Из 55 турбины 3 газ выбрасывается через управляемый дроссель 2 (в его сос" таве также имеется электропривод). 90Давление газа на входе турбины измеряется с помощью датчика 4 и регулируется регулятором 7 путем...

Номер патента: 1186989

Опубликовано: 23.10.1985

Авторы: Будневский, Гусев, Золотарев, Пронин, Швецов, Шмуэльзон, Штейнберг

МПК: G01M 15/00

Метки: испытаний, стенд, турбины

...счетчика 11, элемент ИЛИ 14 и регистратор 15, к которому дополнительно подключены выходы всех датчиков, и триггер 16 с кнопкой запуска, вход которого подключен к цешифратору 13, авыход - к входу счетчика 11,Стенд работает следующим образом.Газ под давлением подается натурбину 4, На одном валу 3 с турбиной 4 находится гидротормоз 1, который создает момент сопротивлениявращению турбины. Вода поступаетна гидротормоз через управляемыйдроссель 2. Частота вращения турбины измеряется с помощью датчика 7и регулируется регулятором 9 путемвыдачи управляющих воздействий надроссель 2. Дроссель 2 управляетрасходом воды через гидротормоз,изменяя момент сопротивления, создаваемый гидротормозом. Частота вращения турбины зависит от моментасопротивления...

Номер патента: 1057761

Опубликовано: 30.11.1983

Авторы: Доверман, Зак, Шмуэльзон

МПК: F27B 15/00

Метки: кипящего, многозонная, печь, слоя

...цель достигается тем, чтов многозонной печи кипящего слоя, содержащей горизонтально расположенные камеры, разделенные вертикальными перегородками с переточными устройствами, загрузочноеи разгрузочное устройства, перегородки размещены на подине и доходят до свода, апереточные устройства снабжены приспособлениями для принудительной перегрузки материала из одной зоны в другую и размещены в нижней части перегородок, а отношение высот входного отверстия переточного устройства и выходного отверстия загрузочного устройства от подины печи составляет 0,010,5 и отношение высот выходного отверстия переточного устройстваи входного отверстия разгрузочного устройства от подины печи составляет 0,1 - 0,5.На фиг. 1 изображена печь,...

Номер патента: 1014142

Опубликовано: 23.04.1983

Авторы: Будневский, Гусев, Желтов, Зельцер, Розен, Шмуэльзон

МПК: H03K 13/20

Метки: код, частоты

...памяти, в котором входной формирователь соединен с входами ключа, регистра памяти и триггера, выход которого соединен через первый и второй ключи соответственно с входами счетчиков числа и длительности периодов, а через одновибратор и формирователь временных интервалов - с входом второго триггера и вторыми входами счетчиков, выходы которых подключены к второму и третьему входам регистра памяти, генератор эталонной частоты соединен с вторым входом второго ключа и через третий ключ - с вторым входом формирователя временных интервалов, а выход второго триггера.соецинен с вторыми входами первого триггера и третьего ключа 2.Недостатком известного преобразователя частоты в код является сложность устройства.Цель изобретения - упрощение...

Номер патента: 779739

Опубликовано: 15.11.1980

Авторы: Артемьев, Кучин, Нуждин, Парецкий, Пономарев, Шмуэльзон

МПК: F23D 15/00

Метки: газовая, горелка

...трубу 3, установленную с возможностью продольного перемещения и коаксиально размещенный кольцевой коллектор 4 с топливо- раздающими устройствами 5, размещенными в конфузорном участке 2 корпуса 1. Топливораздающие устройства 5 выполнены в виде радиальных патрубков 6 с заглушенными торцами н сопловыми отверстиями 7.Работа устройства осуществляется ледующим образом.7797391полнота сгорания, снижается удельныйрасход топлива,3Воздух, необходимый для горения, подается в корпус 1, В случае необходимости полученйя светящегося факела, газ делитсяна два потока, один из которых поступает в кольцевой ко 1 лек- тор 4, далее в радиальные патрубки 6 и через сопловые отверстия 7 подается в пространство сгорания, а другой поток поступает в центральную...

Номер патента: 623086

Опубликовано: 05.09.1978

Авторы: Гаранович, Костерин, Красов, Кучин, Миневич, Слышев, Сорокоумова, Шмуэльзон

МПК: F27B 3/04

Метки: алюминиевого, вторичного, переработки, печь, сырья

...производитепьность печи.А-д8 3 6230на уровне пода 6, и проем 7 дпя отводады мовы х Г язОВКамера 3 дпя накопления расплаваи плавления вторичного беэжепеэистогоалюминиевого сырья снабжена перепивной леткой 8, рабочим окном 9 и соединена с камерой 1 переточными каналами 10.Рафинировочная камера 2 имеет перепивную летку 11, разливочную летку12, рабочее окно 13 и перепивочной поток 1014. Печь снабжена загрузочным приспособлением 15,Печь работает следующим образом.Сырье, в том числе крпупногабаритный неразделенный лом с железными прн 15цепками, загружают в камеру 1 с накпонным подом загрузочным устройством15,По мере расплавления жидкий металлнепрерывно перетекает по наклонному по-, 20ду 6 в камеру 3 дпя накопления расплава и плавления...
