Система для программного управления контролем и распределением приоритетов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1462249
Авторы: Бельских, Грабовский, Коваленко, Панкратов, Подольский, Суханов, Фомичев
Текст

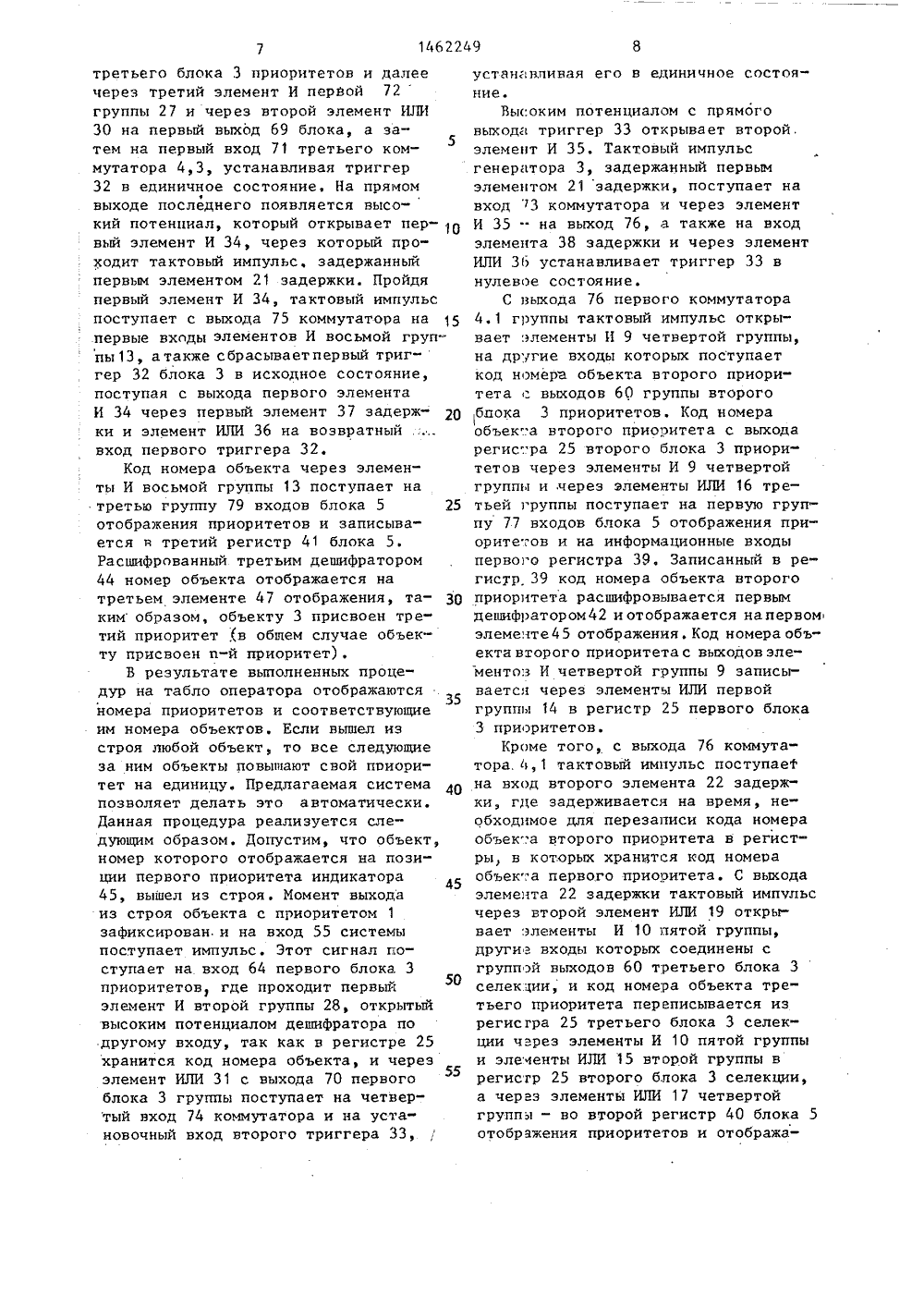

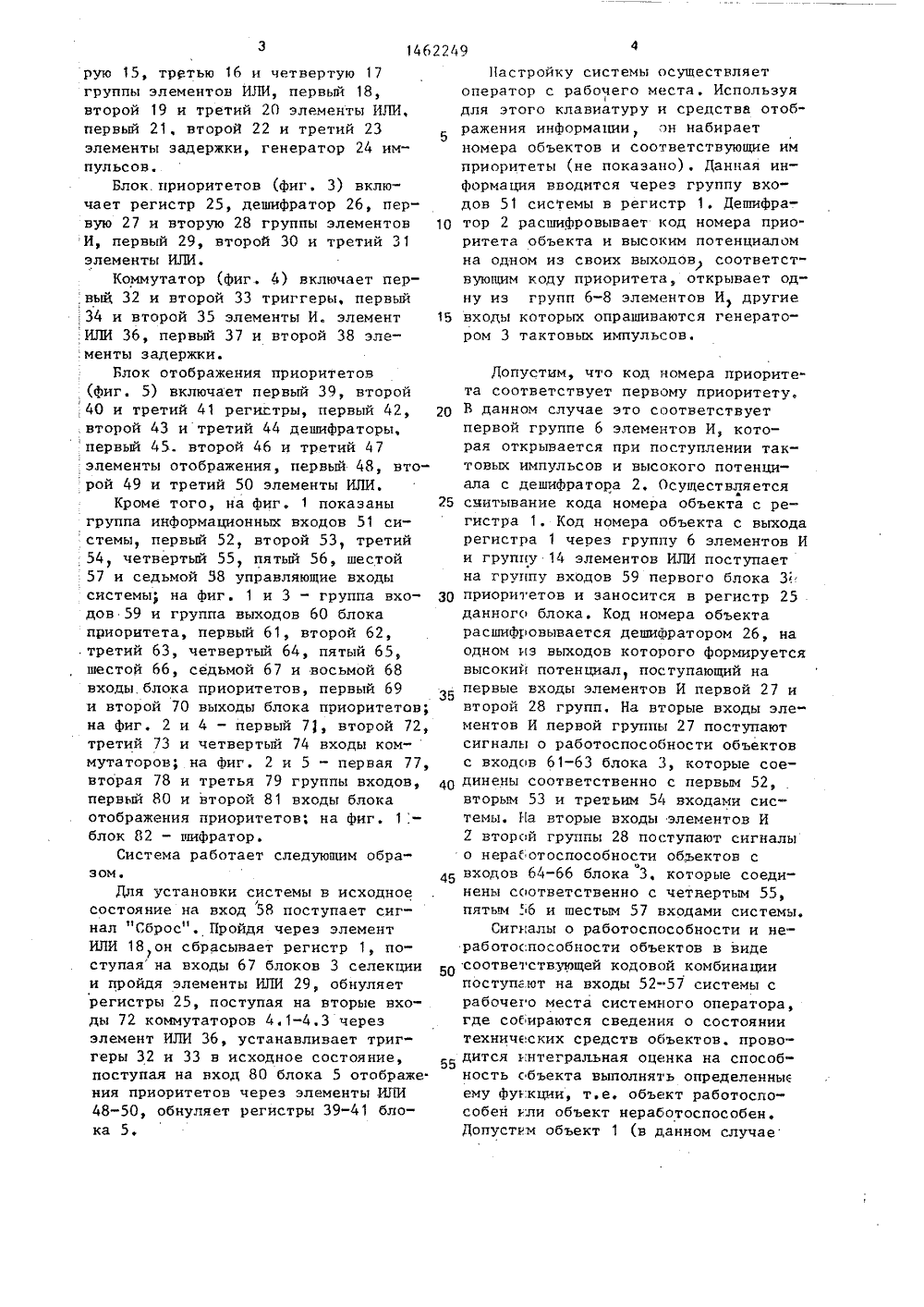

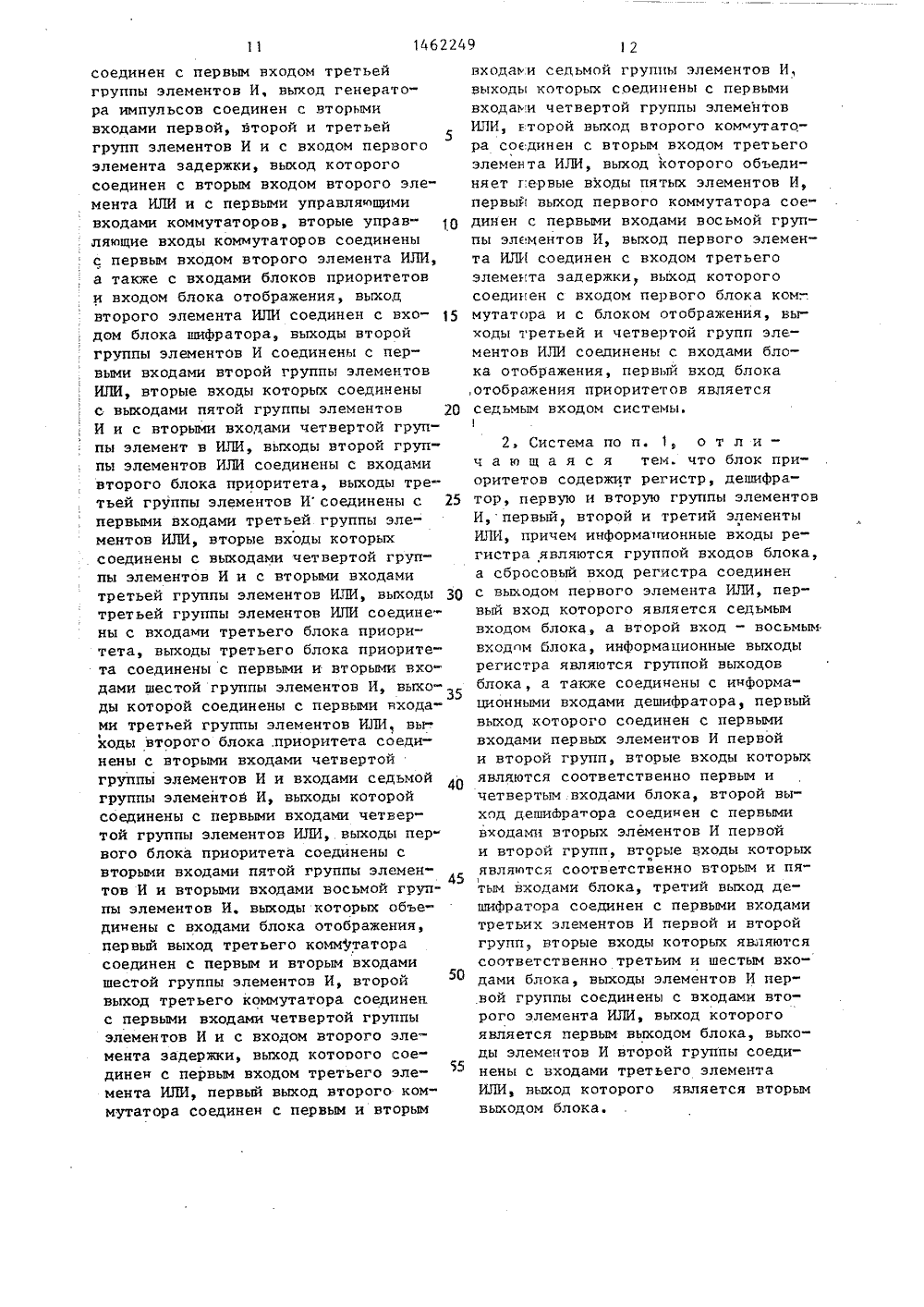

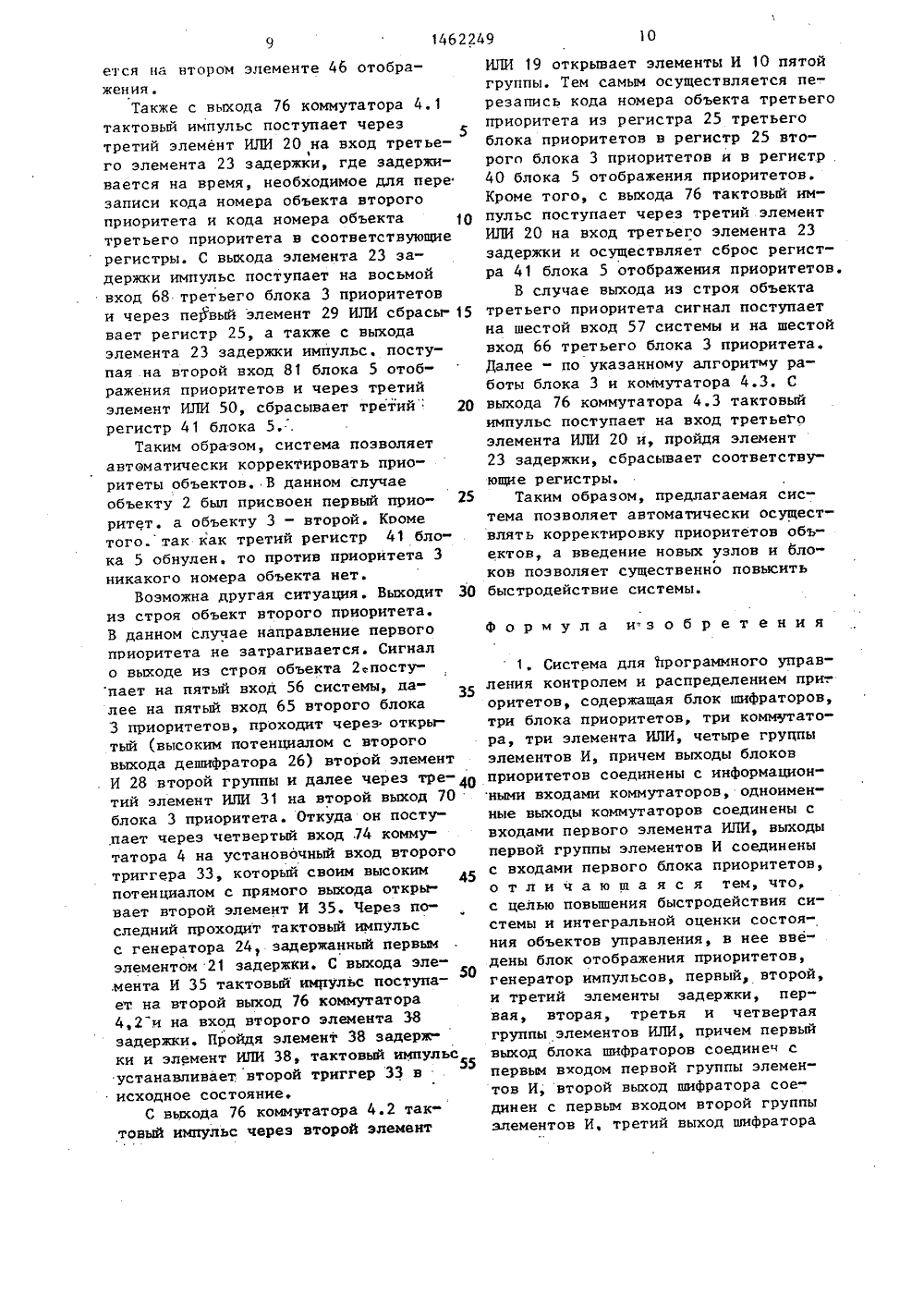

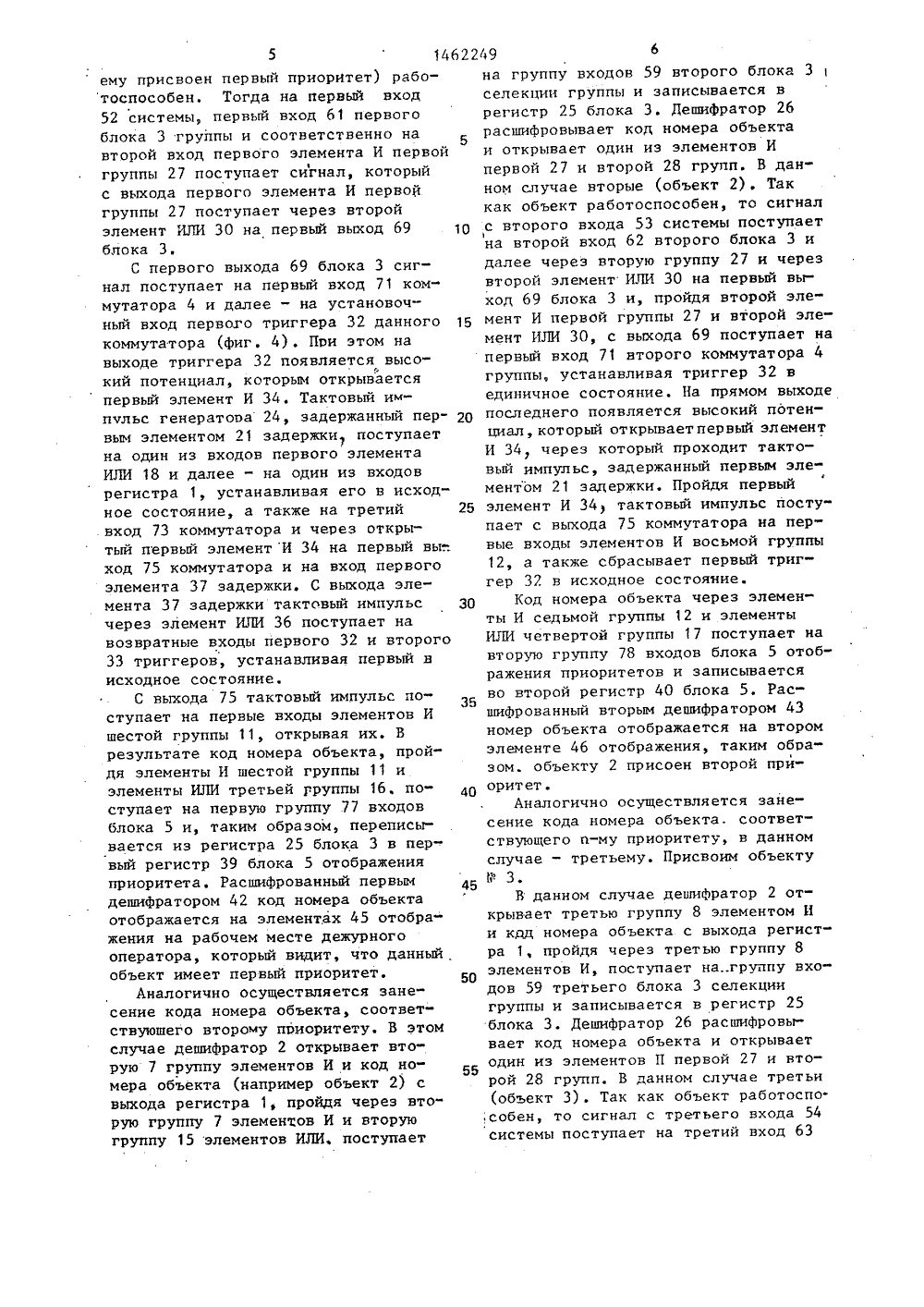

,второй 43 и третий 44 дешифраторы,первый 45второй 46 и третий 47элементы отображения, первый 48, второй 49 и третий 50 элементы ИЛИ.Кроме того, на фиг, 1 показаныгруппа информационных входов 51 си стемы, первый 52, второй 53, третий54, четвертый 55, пятый 56, шестой57 и седьмой 58 управляющие входысистемы; на фиг1 и 3 - группа входов 59 и группа выходов 60 блокаприоритета, первый 61, второй 62,третий 63, четвертый 64, пятый 65,шестой 66, седьмой 67 и восьмой 68входы. блока приоритетов, первый 69и второй 70 выходы блока приоритетов;на Фиг. 2 и 4 - первый 7, второй 72,третий 73 и четвертый 74 входы ком-мутаторов; на фиг. 2 и 5 - первая 77,вторая 78 и третья 79 группы входов,первый 80 и второй 81 входы блокаотображения приоритетов; на фиг. 1:блок 82 - шифратор.Система работает следующим образом.Для установки системы в исходное/состояние на вход 58 поступает сигнал "Сброс". Пройдя через элементИЛИ 18 он сбрасывает регистр 1, поступая на входы 67 блоков 3 селекциии пройдя элементы ИЛИ 29 обнуляетрегистры 25, поступая на вторые входы 72 коммутаторов 4.1-4,3 черезэлемент ИЛИ 36, устанавливает триггеры 32 и 33 в исходное состояние,поступая на вход 80 блока 5 отображе.ния приоритетов через элементы ИЛИ48-50, обнуляет регистры 39-41 блока 5, 51015 Настройку системы осуществляет оператор с рабочего места. Используя для этого клавиатуру и средства отображения информации, он набирает номера объектов и соответствующие им приоритеты (не показано), Данная информация вводится через группу входов 51 сисТемы в регистр 1. Дешифратор 2 расшифровывает код номера приоритета объекта и высоким потенциалом на одном из своих выходов соответствующим коду приоритета, открывает одну иэ групп 6-8 элементов И другие входы которых опрашиваются генератором 3 тактовых импульсов,Допустим, что код номера приорите"та соответствует первому приоритету, 20 В данном случае это соответствуетпервой группе 6 элементов И, которая открывается при поступлении тактовых импульсов и высокого потенциала с дешифратора 2, Осуществляется 25 считывание кода номера объекта с регистра 1. Код номера объекта с выходарегистра 1 через группу 6 элементов Ии группу 14 элементов ИЛИ поступаетна группу входов 59 первого блока 31 З 0 приоритетов и заносится в регистр 25данного блока. Код номера объектарасшифровывается дешифратором 26, наодном из выходов которого формируетсявысокий потенциал, поступающий напервые входы элементов И первой 27 ивторой 28 групп, На вторые входы элементов И первой группы 27 поступаютсигналы о работоспособности объектовс входов 61-63 блока 3, которые сое О динены соответственно с первым 52,вторым 53 и третьим 54 входами системы. На вторые входы элементов И2 второй группы 28 поступают сигналыо нера отоспособности объектов с 45 входов 64-66 блока 3, которые соединены соответственно с четнертым 55,пятым 56 и шестым 57 входами системы,Сигналы о работоспособности и неработоспособности объектов в видесоответствующей кодовой комбинациипоступвют на входы 52-5 системы срабочего места системного оператора,где собираются сведения о состояниитехнических средств объектов. проводится интегральная оценка на способность сбъекта выполнять определеннысему функции, т.е, объект работоспособен ли объект неработоспособен.Допустим объект 1 (в данном случае55 5 1462 ему присвоен первый приоритет) работоспособен. Тогда на первый вход 52 системы, первый вход 61 первого блока 3 группы и соответственно на второй вход первого элемента И первой группы 27 поступает сигнал, который с выхода первого элемента И первой группы 27 поступает через второй элемент ИЛ 4 30 на первый выход 69 10 блока 3,С первого выхода 69 блока 3 сигнал поступает на первый вход 71 коммутатора 4 и далее - на установочный вход первого триггера 32 данного 15 коммутатора (фиг. 4), При этом на выходе триггера 32 появляется высоф кий потенциал, которым открывается первый элемент И 34. Тактовый импчльс генератора 24, задержанный пер вым элементом 21 задержки 1 поступает на один из входов первого элемента ИЛИ 18 и далее - на один из входов регистра 1, устанавливая его в исход" ное состояние, а также на третий 25 вход 73 коммутатора и через открытый первый элемент И 34 на первый вы- ход 75 коммутатора и на вход первого элемента 37 задержки. С выхода элемента 37 задержки тактовый импульс 30 через элемент ИЛИ 36 поступает на возвратные входы первого 32 и второго 33 триггеров, устанавливая первый в исходное состояние.С выхода 75 тактовый импульс поступает на первые входы элементов И шестой группы 11, открывая их. В результате код номера объекта, пройдя элементы И шестой группы 11 и элементы ИЛИ третьей рруппы 16, поступает на первую группу 77 входов блока 5 и, таким образом, переписывается из регистра 25 блока 3 в первый регистр 39 блока 5 отображения приоритета. Расшифрованный первым дешифратором 42 код номера объекта отображается на элементах 45 отображения на рабочем месте дежурного оператора, который видит, что данный объект имеет первый приоритет.Аналогично осуществляется занесение кода номера объекта, соответствуюшего второму приоритету. В этом случае дешифратор 2 открывает вторую 7 группу элементов И и код номера объекта (например объект 2) с выхода регистра 1, пройдя через вто" рую группу 7 элементов И и вторую группу 15 элементов ИЛИ, поступает 249 6на группу входов 59 второго блока 3 1 селекции группы и записывается в регистр 25 блока 3. Дешифратор 26 расшифровывает код номера объекта и открывает один из элементов И первой 27 и второй 28 групп. В данном случае вторые (объект 2) . Так как объект работоспособен, то сигнал с второго входа 53 системы поступает на второй вход 62 второго блока 3 и далее через вторую группу 27 и через второй элемент ИЛИ 30 на первый выход 69 блока 3 и, пройдя второй элемент И первой группы 27 и второй элемент ИЛИ 30, с выхода 69 поступает на первый вход 71 второго коммутатора 4 группы, устанавливая триггер 32 в единичное состояние. На прямом выходе последнего появляется высокий потенциал, который открываетпервый элемент И 34 через который проходит тактовый импульс, задержанный первым элементом 21 задержки. Пройдя первый элемент И 34 тактовый импульс поступает с выхода 75 коммутатора на первые входы элементов И восьмой группы 12, а также сбрасывает первый триггер 32 в исходное состояние.Код номера объекта через элементы И седьмой группы 12 и элементы ИЛИ четвертой группы 17 поступает на вторую группу 78 входов блока 5 отображения приоритетов и записывается во второй регистр 40 блока 5. Расшифрованный вторым дешифратором 43 номер объекта отображается на втором элементе 46 отображения, таким образом. объекту 2 присоен второй приоритет.Аналогично осуществляется занесение кода номера объекта. соответствующего и-му приоритету, в данном случае - третьему. Присвоим объекту Ф 3.В данном случае дешифратор 2 открывает третью группу 8 элементом И и кдд номера объекта с выхода регистра 1, пройдя через третью группу 8 элементов И, поступает нагруппу входов 59 третьего блока 3 селекции группы и записывается в регистр 25 блока 3. Дешифратор 26 расшифровывает код номера объекта и открывает один из элементов П первой 27 и второй 28 групп. В данном случае третьи (объект 3). Так как объект работоспо. собен, то сигнал с третьего входа 54 системы поступает на третий вход 63третьего блока 3 приоритетов и далее через третий элемент И первой 72группы 27 и через второй элемент ИЛИ 30 на первый выход 69 блока, а затем на первый вход 71 третьего ком 5 мутатора 4,3, устанавливая триггер 32 в единичное состояние, На прямом выходе последнего появляется высокий потенциал, который открывает пер вый элемент И 34, через который проходит тактовый импульс, задержанный первым элементом 21 задержки. Пройдя первый элемент И 34, тактовый импульс поступает с выхода 75 коммутатора на 15 первые входы элементов И восьмой группы 13, а также сбрасывает первый триггер 32 блока 3 в исходное состояние, поступая с выхода первого элемента И 34 через первый элемент 37 задерж ки и элемент ИЛИ 36 на возвратный вход первого триггера 32.Код номера объекта через элементы И восьмой группы 13 поступает на третью группу 79 входов блока 5 25 отображения приоритетов и записывается в третий регистр 41 блока 5. Расшифрованный третьим дешифратором 44 номер объекта отображается на третьем элементе 47 отображения, та ким образом, объекту 3 присвоен третий приоритет ,(в общем случае объекту присвоен п-й приоритет).Б результате выполненных процедур на табло оператора отображаются номера приоритетов и соответствующие им номера объектов. Если вышел из строя любой объект, то все следующие за ним объекты повышают свой поиоритет на единицу. Предлагаемая система позволяет делать это автоматически. Данная процедура реализуется следующим образом. Допустим, что объект, номер которого отображается на позиции первого приоритета индикатора 45, вышел из строя. Момент выхода из строя объекта с приоритетом 1 зафиксирован.и на вход 55 системы поступает импульс. Этот сигнал поступает на.вход 64 первого блока, 3 приоритетов, где проходит первый элемент И второй группы 28, открытый высоким потенциалом дешифратора по другому входу, так как в регистре 25 хранится код номера объекта, и через элемент ИЛИ 31 с выхода 70 первого блока 3 группы поступает на четвертый вход 74 коммутатора и на установочный вход второго триггера 33,устанавливая его в единичное состояние.Высоким потенциалом с прямого выхода триггер 33 открывает второй. элемент И 35. Тактовый импульс генератора 3, задержанный первым элементом 21 задержки, поступает на вход 73 коммутатора и через элемент И 35 " на выход 76, а также на вход элемента 38 задержки и через элемент ИЛИ 36 устанавливает триггер 33 в нулевое состояние.С выхода 76 первого коммутатора 4.1 группы тактовый импульс открывает элементы И 9 четвертой группы, на другие входы которых поступает код номера объекта второго приоритета выходов 60 группы второго блока 3 приоритетов, Код номера объек"а второго приоритета с выхода регис".ра 25 второго блока 3 приоритетов через элементы И 9 четвертой группы и через элементы ИЛИ 16 третьей группы поступает на первую группу 77 входов блока 5 отображения приорите,"ов и на информационные входы первого регистра 39. Записанный в регистр 39 код номера объекта второго приоритета расшифровывается первым дешифратором 42 и отображается напервом элементе 45 отображения, Код номера объекта второго приоритета с выходов элементов И четвертой группы 9 записывается через элементы ИЛИ первой группы 14 в регистр 25 первого блока 3 приоритетов.Кроме того, с выхода 76 коммутатора. 4, 1 тактовый импульс поступаеФ на вход второго элемента 22 задержки, где задерживается на время, необходимое для перезаписи кода номера объек.а второго приоритета в регистры, в которых хранится код номера объек.а первого приоритета. С выхода элемента 22 задержки тактовый импульс через второй элемент ИЛИ 19 открывает элементы И 10 пятой группы, други входы которых соединены с группой выходов 60 третьего блока 3 селек ции, и код номера объекта третьего приоритета переписывается из регистра 25 третьего блока 3 селекции через элементы И 10 пятой группы и элементы ИЛИ 15 второй группы в регистр 25 второго блока 3 селекции, а через элементы ИЛИ 17 четвертой группы - во второй регистр 40 блока 5 отображения приоритетов и отобража 1462249ется на втором элементе 46 отображения .Также с выхода 76 коммутатора 4,1тактовый импульс поступает черезтретий элемент ИЛИ 20 на вход третье 1го элемента 23 задержки, где задерживается на время, необходимое для перезаписи кода номера объекта второгоприоритета и кода номера объекта 10третьего приоритета в соответствующиерегистры. С выхода элемента 23 задержки импульс поступает на восьмойвход 68 третьего блока 3 приоритетови через пе 1 вый элемент 29 ИЛИ сбрасьг 15вает регистр 25, а также с выходаэлемента 23 задержки импульс. поступая на второй вход 81 блока 5 отображения приоритетов и через третийэлемент ИЛИ 50, сбрасывает третий" 20 регистр 41 блока 5, .Таким образом, система позволяет автоматически корректировать приоритеты объектов. В данном случаеобъекту 2 бып присвоен первый прио ритет. а объекту 3 - второй. Кроме того.так как третий регистр 41 блока 5 обнулен, то против приоритета 3 никакого номера объекта нет.Возможна другая ситуация. Выходит 30 из строя объект второго приоритета. В данном случае направление первого приоритета не затрагивается. Сигнал о выходе из строя объекта 2 поступает на пятый вход 56 системы, далее на пятый вход 65 второго блока 3 приоритетов, проходит через открь тый (высоким потенциалом с второго выхода дешифратора 26) второй элемент . И 28 второй группы и далее через тре тий элемент ИЛИ 31 на второй выход 70 блока 3 приоритета. Откуда он поступает через четвертый вход .74 коммутатора 4 на установочный вход второго триггера 33, который своим высоким потенциалом с прямого выхода открывает второй элемент И 35. Через последний проходит тактовый импульс с генератора 24 задержанный первым элементом 21 задержки. С выхода эле.мента И 35 тактовый импульс поступает на второй выход 76 коммутатора 4,2 и на вход второго элемента 38 задержки. Пройдя элемент 38 задерж. ки и элемент ИЛИ 38, тактовый импульс устанавливает, второй триггер 33 в исходное состояние.С выхода 76 коммутатора 4.2 тактовый импульс через второй элемент ИЛИ 19 открывает элементы И 10 пятой группы, Тем самым осуществляется перезапись кода номера объекта третьего приоритета из регистра 25 третьего блока приоритетов в регистр 25 второго блока 3 приоритетов и в регистр 40 блока 5 отображения приоритетов, Кроме того, с выхода 76 тактовый импульс поступает через третий элемент ИЛИ 20 на вход третьего элемента 23 задержки и осуществляет сброс регистра 41 блока 5 отображения приоритетов.В случае выхода из строя объекта третьего приоритета сигнал поступает иа шестой вход 57 системы и на шестой вход 66 третьего блока 3 приоритета. Далее - по указанному алгоритму работы блока 3 и коммутатора 4.3. С выхода 76 коммутатора 4.3 тактовый импульс поступает на вход третьего элемента ИЛИ 20 и, пройдя элемент 23 задержки, сбрасывает соответствующие регистры.Таким образом, предлагаемая система позволяет автоматически осуществлять корректировку приоритетов объектов, а введение новых узлов и блоков позволяет существенно повысить быстродействие системы.Формула из о бр ет ения1. Система для программного управления контролем и распределением при-. оритетов, содержащая блок шифраторов, три блока приоритетов, три коммутатора, три элемента ИЛИ, четыре груцпы элементов И, причем выходы блоков приоритетов соединены с информационными входами коммутаторов, одноименные выходы коммутаторов соединены с входами первого элемента ИЛИ, выходы первой группы элементов И соединены с входами первого блока приоритетов, о т л и ч а ю ш а я с я тем, что, с целью повышения быстродействия системы и интегральной оценки состояния объектов управления, в нее введены блок отображения приоритетов, генератор импульсов, первый, второй, и третий элементы задержки, первая, вторая, третья и четвертая группы элементов ИЛИ, причем первый выход блока шифраторов соединец с первым входом первой группы элементов И, второй выход шифратора соединен с первым входом второй группы элементов И, третий выход шифраторасоединен с первым входом третьейгруппы элементов И, выход генератора импульсов соединен с вторымивходами первой, второй и третьейгрупп элементов И и с входом первогоэлемента задержки, выход которогосоединен с вторым входом второго элемента ИЛИ и с первыми управляющимивходами коммутаторов, вторые управляющие входы коммутаторов соединеныс первым входом второго элемента ИЛИ,а также с входами блоков приоритетови входом блока отображения, выходвторого элемента ИЛИ соединен с входом блока шифратора, выходы второйгруппы элементов И соединены с первыми входами второй группы элементовИЛИ, вторые входы которых соединеныс выходами пятой группы элементов 20И и с вторыми входами четвертой группы элемент в ИЛИ, выходы второй группы элементов ИЛИ соединены с входамивторого блока приоритета, выходы третьей группы элементов И соединены с 25первыми входами третьей группы элементов ИЛИ, вторые входы которыхсоединены с выходами четвертой группы элементов И и с вторыми входамитретьей группы элементов ИЛИ, выходы 3 Отретьей группы элементов ИЛИ соединены с входами третьего блока приоритета, выходы третьего блока приоритета соединены с первыми и вторыми вхо"дами шестой группы элементов И, выходы которой соединены с первыми входами третьей группы элементов ИЛИ, выходы второго блока .приоритета соединены с вторыми входами четвертойгруппы элементов И и входами седьмой 4 Огруппы элементов И, выходы которойсоединены с первыми входами четвертой группы элементов ИЛИ, выходы первого блока приоритета соединены свторыми входами пятой группы элементов И и вторыми входами восьмой группы элементов И. выходы которых объединены с входами блока отображения,первый выход третьего коммутаторасоединен с первым и вторым входамишестой группы элементов И, второйвыход третьего коммутатора соединенс первыми входами четвертой группыэлементов И и с входом второго элемента задержки, выход котооого соединен с первым входом третьего элемента ИЛИ, первый выход второго коммутатора соединен с первым и вторым входами седьмой группы элементов И, выходы которых соединены с первыми входами четвертой группы элементов ИЛИ, второй выход второго коммутатора соединен с вторым входом третьего элемента ИЛИ, выход которого объели" няет г:ервые входы пятых элементов И, первый выход первого коммутатора соединен с первыми входами восьмой группы элементов И, выход первого элемента ИЛИ соединен с входом третьего элемента задержкир выход которого соединен с входом первого блока ксм. - мутатора и с блоком отображения, выходы третьей и четвертой групп элементов ИЛИ соединены с входами блока отображения, первый вход блока ,отображения приоритетов является седьмым входом системы.2, Система по и. 1, о т л и - ч а ю щ а я с я тем. что блок приоритетов содержит регистр, дешифратор, первую и вторую группы элементов И, первыйр второй и третий элементы ИЛИ, причем информапионные входы регистра являются группой входов блока, а сбросовый вход регистра соединен с выходом первого элемента И 1 Я, первый вход которого является седьмым входом блока, а второй вход - восьмым входом блока, информационные выходы регистра являются группой выходов блока, а также соединены с информационными входами дешифратора, первый выход которого соединен с первыми входами первых элементов И первой и второй групп, вторые входы которых являются соответственно первым и четвертым. входами блока, второй выход дешийратора соединен с первыми входами вторых элементов И первой и второй групп, вторые входы которыхиявляются соответственно вторым и пятым входами блока, третий выход дешифратора соединен с первыми входами третьих элементов И первой и второй групп, вторые входы которых являются соответственно третьим и шестым входами блока, выходы элементов И первой группы соединены с входами второго элемента ИЛИ, выход которого является первым выходом блока, выходы элементов И второй группы соединены с входами третьего элемента ИЛИ, выход которого является вторым выходом блока.Заказ 672/44 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям п 113035, Москва, Ж, Раушская наб., д. ч/5 ГКНТ ССС Ужгород, ул. Гагарина,10 мбинат "Патент зводствеиио-издателъс Составитель С. ЗубковРедактор И. Касарда . Техред М.Ходанич Корректор Н. Король
СмотретьЗаявка
4297689, 18.08.1987
ПРЕДПРИЯТИЕ ПЯ А-3706
БЕЛЬСКИХ ЮРИЙ ЮРЬЕВИЧ, ФОМИЧЕВ ОЛЕГ КИМОВИЧ, ГРАБОВСКИЙ ОЛЕГ БОРИСОВИЧ, ПОДОЛЬСКИЙ МИХАИЛ ЛЕОНИДОВИЧ, ПАНКРАТОВ ОЛЕГ ВЛАДИМИРОВИЧ, СУХАНОВ МИХАИЛ ГЕОРГИЕВИЧ, КОВАЛЕНКО МАКСИМ ЛЕОНИДОВИЧ
МПК / Метки
МПК: G05B 19/18
Метки: контролем, приоритетов, программного, распределением
Опубликовано: 28.02.1989
