Костанди

Номер патента: 1740101

Опубликовано: 15.06.1992

Авторы: Гержой, Костанди

МПК: B22C 9/08

Метки: литниковая, чаша

...Кроме того, сифонный каналможет быть выполнен в сечении равномерно сужающимся в сторону перегородки.На фиг.1 изображена предлагаемая литниковая система, разрез; на фиг,2 - разрез А-А на фиг,1. Литниковая чаша 1 состоит из двух полостей 2 и 3, сообщающихся между собой, В первой полости 2 установлена воронка 4, соединенная сифонным(сужающимся сечением) каналом 5 с второй полостью 3, являющейся шлакосборной. Полости 2 и 3разделены перегородкой 6, выполненной со скосом в сторону полости 2 и установленной с образованием сужающегося в сторону поласти 2 каналом 7, причем выходное отверстие 8 сифонного канала 5 расположено напротив скоса 9 перегородки 6.10 15 20 25 30 35 40 50 Литниковые каналы, расположенныепод полостью 2, отделены от...

Номер патента: 1734925

Опубликовано: 23.05.1992

Авторы: Гержой, Костанди

МПК: B22C 9/08

Метки: литниковая

...напора расплава, Далее расплав удаляется вниз, заполняет подстоякавую полость и, проходя через каналы, направляется к питателю. Таким образом, улучшение качества отливок путем повышения степени шлакозадержания в указанной литниковой системе происходит за счет многократного гашения кинетического напора расплава. Однако степень шлакозадержания еще недосточна для гашения требуемого качества отливок, Кроме того, в известной литниковой системе предусматривается большой расход металла,Цель изобретения - повышение степени шлакозадержания и более рациональный расход металла,Повышение степени шлакозадержания достигается тем, что шлакосборные полости расположены вокруг воронки и соединены с ней посредством каналов, выполненных в ее стенке под...

Номер патента: 1697940

Опубликовано: 15.12.1991

Авторы: Костанди, Смоленский

МПК: B21D 28/14, B21D 37/00

Метки: листовом, материале, отверстий, пробивки, штамп

...углубления к поверхности торца пуансона могут быть заруглены,Рассмотрим предложенный штамп поп.52 Э 3-1-74.Штамп обладаеттельными признакамидля дефармирования отдов обращен вершиной к пуансону. Пуансон выполнен жестким, На торце пуансона, обращенном кматрице, выполнено углубление, Вершинаконического рабочего эарца инструментадля деформиравания отходов закруглена,Переход от поверхности углубления к поверхностл торца пуанссна закруп ен.Наличие отличительных признаков Гпэзволяет признать решение соответствуощлм критериа "новизна",Отличительные признаки не обнаружены нами о исследованной литературе, посвиде- ельствует о соответствии Г 1 ред Ог;емого решения критерию "существенные отличия", Совокупность гэграничительных иОтличительных...

Номер патента: 1615705

Опубликовано: 23.12.1990

Авторы: Баклан, Костанди

МПК: G06F 7/52

Метки: деления, чисел

...следующем разряде для этих целей используются элементы И-ИЛИ 49, И 52и ЦЕ 55 и 57. Разряды множителя хи х в этих разрядах формируются наэлементах И-ИЛИ 48 и 501.епи установки триггеров 42 и 43 строятсяаналогично цепям установки тригге ра 41.При увеличении значения К в регистре 2 соответственно увеличиваетсяколичество младших модийицируемыхразрядов. Кроме того, если увели чить количество разрядов, на которыеможет одновременно осуществлятьсясдвиг, то усложнятся цепи 58 сдвига.Блок 8 анализа остатка являетсякомбинационной схемой и вырабатывает сигналы равенства нулю либо единице значений 1, 2 К младших разрядов регистра 2 и старших разрядоврегистра 3.Блок анализа остатка позволяетвыявить все случаи, когда очереднойостаток не нормализован,...

Номер патента: 1594610

Опубликовано: 23.09.1990

Авторы: Костанди, Подунаев, Полосин, Руденко, Саксонов, Соснин, Шевченко

МПК: G11C 29/00

Метки: блоков, памяти

...табл.1), Следующий импульс с выхода триггера 9 переводит нл короткое время счетчик 1 О в состояние 1, но тут же следует его сброс, посколькуна входе модуля пересчета присутствует единичный код. Сигнал переноса с выхоча счетчика 10 увеличивает содержимое счетчика 11, и устройство переходит к формированию второй зоны тест-программы (г=2) и так далее.Нулевые данные сохраняются нл выходах преобразователей 19 и 20 до тех пор, пока содержимое счетчиков 10 и 11 не сравняется или не превысит содержимое регистра 12. Для ЗУ абьемом 16 четырехрлзрядных слав впервые это происходит в четвертой заве, Содержимое счетчикл 11 и ре-истра 17 сравнивается, и на Выходе сумматора 16 появляется нулевой код. Г 1 ри этом нл Выходе преобразователя 20...

Номер патента: 1548789

Опубликовано: 07.03.1990

Авторы: Колпаков, Костанди, Призенко, Тяжев, Якушенко

МПК: G06F 11/26

Метки: блоков, диагностирования, цифровых

...от блока 4 сравнения на входвторого узла 12 синхронизации во время формирования тактовых сигналов.При этом на выходах второго узла 12синхронизации прекращается формирование тактовых сигналов, на выходеИНД 1 - разрешение индикации появляется единичный сигнал. Сигнал ИНД 1, поступая на вход блока 6 индикации,разрешает индикацию НЦ - номера цикла, присутствующего на группе выходоввторого узла 12 синхронизации, а такжесодержимого счетчика 7 режимов.При считывании метки КТПД - конецтеста поиска дефектов. Метка КРПДпоявляется на информационных выходахузла 11 задания режима при попыткеочередного считывания УКТ 1 - коммутационного теста и распознается вторымузлом 12 синхронизации. При этом навыходе КТПД второго узла 12 синхронизации...

Номер патента: 1545224

Опубликовано: 23.02.1990

Авторы: Гудков, Костанди, Соловьев, Тяжев, Шатов

МПК: G06F 13/00

Метки: абонентом, сопряжения, эвм

...поступая на счетный вход счетчика 18, вызывают последовательное считывание информации из узпа. 12. Счетчик 18 автоматически сбрасывается каждый раз, как производится запись информации в узел 12 процессором тем же сигналом разрешения записи, проходящим через соответствующий элемент И 2 на соответствующий вход узла 12. Таким образом, перед началом тестирования счетчик 18 всегда обнулен, Счетчик 18 формируетадреса, определяющие порядок считывания информации.Очевидно, что порядок считывания информации должен совпадать с порядком записи информации, иначе возможно искажение последовательности 17,в 17,п. Зная закон изменения адресов, Формируемых счетчиком 18, нетрудно программно организовать и запись инФормации в узел 12 ио адресам,...

Номер патента: 1520517

Опубликовано: 07.11.1989

Авторы: Вагарин, Костанди, Призенко, Тяжев, Якушенко

МПК: G06F 11/00, G06F 11/30

Метки: диагностирования, узлов, цифровых

...10 диагностирования через коммутатор 17 поступает сигнал ОР ответной реакции. Затем через время, необходимое для устанавления ОР в объекте 10 диагностирования, на выходе блока 19 синхронизации появляется сигнал РЗС разрешения срав-. нения, который поступает к блоку 18 сравнения и разрешает сравнение ЭР и ОР. Возможны два варианта продолжения работы узла контроля.Если ЭР и ОР не равны, то сигнал СРВ сравнения с выхода блока 18 сравнения отсутствует и блок 19 синхронизации заканчивает работу узла 9 контроля, а также выдает на блок 6 индикации сигнал НИСП - неисправно, по которому в узле индикации блока Ь индикации, соответствующем проверяемому объекту 10 диагностирования, обеспечивается индикация сообщения"Неисправно :Если ЭР и ОР...

Номер патента: 1462254

Опубликовано: 28.02.1989

Авторы: Воронин, Костанди, Шалобанов

МПК: G05B 23/02

Метки: диагностирования, динамических, неисправностей, объектов

...нескольких параметров динамического элемента вслед" ствие появления конструктивного де-. фекта не приводит к увеличению соответствующего функционала (3), так как в нем используются функции чувствительности к изменению частотных характеристик отдельных элементов в отличие от прототипа, где указанная ситуация может .приводить к ошибкам диагностирования, так как в нем ис пользуются функции чувствительности к изменению отдельных параметров.- "Ре ) дА Р(")2- йИ +(4) 35 5 .1462то всегда можно перейти к функциямчувствительности видаа А(ынаА, М.Выражения для передаточных функций,АЧХ и функций чувствительности двухконтрольных точек сведены в табл. 1,Замена операции интегрированиясуммированием в выражении (3) даетмеру Я следующего вида10...

Номер патента: 1390611

Опубликовано: 23.04.1988

Авторы: Корнаков, Костанди, Месежник, Тяжев

МПК: G06F 11/22

Метки: группы, диагностирования, логических, узлов

...образом.1Подготовка устройства к работе начинается с появления на выходах узла 17 синхронизации единичного сигнала СБР, который поступает на блок 4 фиксации дефектов и устанавливает в нем нулевой НОД - номер объекта диагностирования поступает на все узлы 3 диагностирования и устанавливает их в исходное состояние, а также на узел 16 Формирования адреса и устанавливает на его входах нулевые НРГ - номер регистра и НС - номер состояния. Затем на выходе узла 17 синхронизации появляется единичный сигнал РЖДП - режим диагностирования и поиска, который поступает к блоку 2 коммутации и переводит его в режим функционального диагностирования. Затем на выходе узла 17 синхронизации появляется единичный сигнал РЖД - режим диагностирования,...

Номер патента: 1149779

Опубликовано: 15.12.1987

Авторы: Беляев, Костанди, Тяжев, Шахматов

МПК: G06F 11/26

Метки: блоков, тестового, цифровых

...номеров тестовых наборов 8 в блок индикации .5 не поступает. Затем по коман 55 5114977 записывается первый тестовый набор первого идентификатора и ответная реакция, соответствующая реакции блока при наличии в нем дефекта дан 5 ного класса. Тестовый набор из блока памяти тестов 2 через коммутатор 3 поступает на вход диагностируемого блока 7. Ответные реакции диагностируемого блока 7 через коммутатор 10 3 подаются на вход блока сравнения 4. Одновременно на другой вход блока сравнения 4 из блока памяти тестов 2 поступают ожидаемые ответные реакции, В случае несовпадения ожидае мых и полученных ответных реакций блок сравнения 4 формирует сигнал не- сравнения; который поступает на блок управления 6. Появление сигнала не- Сравнения говорит о...

Номер патента: 1345200

Опубликовано: 15.10.1987

Авторы: Багаутдинова, Корнаков, Костанди, Месежник, Соловей, Соснин

МПК: G06F 11/30

Метки: многоканальное, систем

...13 контроля, в-третьих, является сигналом режима тестовой диагностики,По сигналу режима тестовой диагностики и номеру дефектного объекта 13 контроля, подключенного к блоку 1, в блоке 4 вырабатывается адрес начала соответствующей областитестовой диагностики, Первым из области тестовой диагностики считывается коммутационный тест, обеспечивающий разделение входных и выходных контактов.После этого в блок 4 считываетсяпервый тестовый набор, а затем -метка ОП, по которой в блоке 4 осуществляется сравнение считанной ожидаемой реакции и сигналов объекта13 контроля. Результат сравненияможет быть двояким, поэтому рассмотрим оба случая:если реакции различны, то значит 50дефектов данного тестового набора вобъекте 13 контроля нет и...

Номер патента: 1326423

Опубликовано: 30.07.1987

Авторы: Костанди, Лукишкер, Ройтерштейн

МПК: B24B 35/00

Метки: виде, вращения, заготовок, отделочной, тел

...угол ориентации нормали 15 к площадке 9 бруска 6 относительно вертикальной оси 5. Затем перемещают вибратор 11 с бруском 6 по направляющим 3 из положения А в положение Б, в котором нормаль 15 к площадке 9 бруска 6 оказывается под углом а к вертикальной оси 5. При этом плоская площадка 9 бруска 6 перпендикулярна вектору 4 наименьших вынужденных колебаний заготовки 1. Далее закрепляют систему вибратор 11 брусок 6 в этом положении и осуществляют обработку вращающейся заготовки 1, сообщая бруску 6 колебательное движение по стрелке 16 пол углом к образук- щей 17 заготовки 1 с помощью вибратора 11 и возвратно-поступательное перемещение по стрелке 18 с помощью суппорта 12. Рекимы обработки (частота колебаний и хол бруска 6, скорость его...

Номер патента: 1254488

Опубликовано: 30.08.1986

Авторы: Беляев, Костанди, Мальцев, Махалин, Прилежаев, Тяжев

МПК: G06F 11/26

Метки: блоков, диагностики, дискретных

...эталонная реакция, соответствующая реакции блока 7 при наличии в нем дефекта из классов дефектов, обнарузиваемых на данном тестовом наборе. Тестовый набор из блока 2 памяти через коммутатор 3 поступает на вход проверяемого блока 7. Ответная реакция проверяемого блока 7 через коммутатор 3 подается на группу входов блока 4 сравнения Одновременно на другую группу входов блока 4 сравнения из блока 2 памяти поступает эталонная реакция, В случае несовпадения эталонной и полученных ответных реакций блок 4. сравнения через время, равное такту диагностирования, формирует сигнал:несравнения,ко-," торый поступает на блок 6 управления. Появление сигнала несравнения говорит о том, что в проверяемом блоке 7 отсутствуют дефекты из классов дефектов,...

Номер патента: 1149269

Опубликовано: 07.04.1985

Авторы: Данилов, Костанди, Полякова, Соловей, Тяжев

МПК: G06F 11/28

Метки: программ

...пятым и шестым входами блока элементов задержки, блока управления второй, третий, четвертый, пятый и шестой выходы которого соединены соответственно с вторым входом первого элемента И блока управления,с вторыми входами третьего, четвертого, пятого и шестого элементов И, первый, второй, третий, четвертый и пятый выходы дешифратора блока управления соединены соответственно с третьим, четвертым, пятым, шестым н седьмым входами элемента ИЛИ блока управления, выходы третьего, четвертого, пятого и шестого элементов И соединены соответственно с информационным входом регистра, с информационным входом первого блока стековой памяти, с информационным входом второго счетчика и с информационным выходом устройства, информационный вход...

Номер патента: 1142848

Опубликовано: 28.02.1985

Авторы: Костанди, Полосин

МПК: G06G 7/30

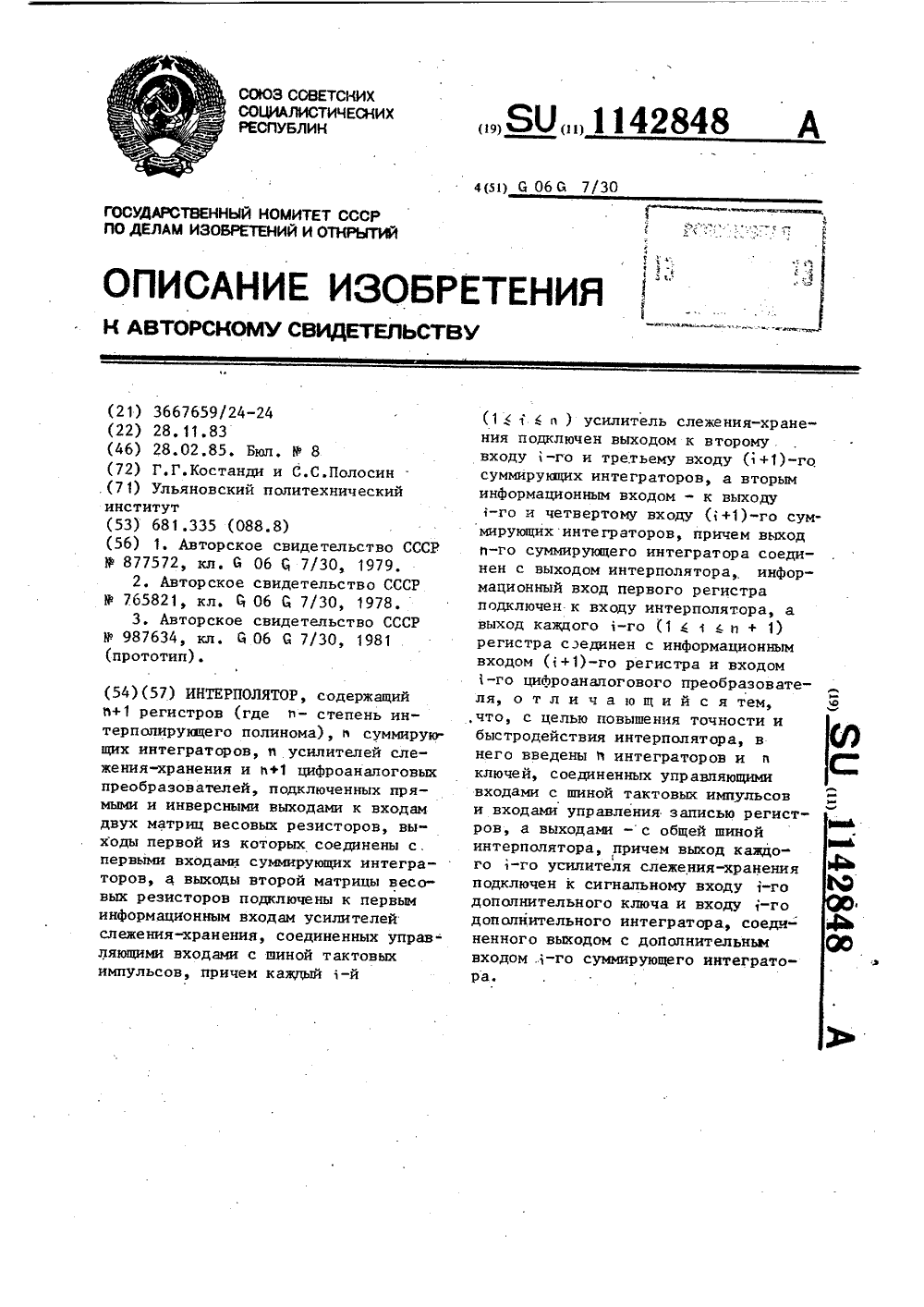

Метки: интерполятор

...полинома),суммирующих интеграторов, и усилителей слежения-хранения и (и+1) цифроаналоговых преобразователей, подключенных прямьичи и инверсными выходами к входам двух матриц весовых резисторов, выходы первой из. которых соединены с первыми входами суммирующих интеграторов, а выходы второй матрицы весовых резисторов подключены к первым информационным входам усилителей слежения-хранения, соединенных управляющими входами с шиной тактовых импульсов, причем каждый -й (1 4 1 6 в ) усилитель слежения- хранения подключен выходом к второму входу -го и третьему входу (+1)-го суммирукицих интеграторов, а вторым информационным входом - к выходу 1-го и четвертому входу ( +1)-го суммирукицих интеграторов, причем выход и-го суммирующего...

Номер патента: 1010538

Опубликовано: 07.04.1983

Авторы: Зайченко, Каринский, Костанди, Тарасенко, Юхтенко

МПК: G01N 27/90

Метки: вихретоковое, содержания, ферромагнитных, частиц

...что также связано с влиянием нелинейных искажений возбуждающего тока на результаты контроля Цель изобретения - повышение надежности контроля.Поставленная .цель достигается тем, что в вихретоковое устройство для определения содержания Ферромагнитных частиц, содержащее генератор гармонического тока, дифференциальный трансформаторный электромагнитный преобразователь, блок обработки сигналов, соединенный первым входом с измерительной обмоткой преобразователя и вторым входом через фаэовращатель с компенсационной об моткой, а также регистратор, подключенный к выходу блока обработки сигнала, снабжено резистором, включенным между генератором и возбуждающей обмоткой преобразователя, и конден" 65 сатором, подключенным параллельнопоследней, а...

Номер патента: 962957

Опубликовано: 30.09.1982

Авторы: Данилов, Костанди, Мозгалевский, Соловей, Тяжев

МПК: G06F 11/16

Метки: дефектов, поиска, узлов, цифровых

...элемент 13 задержки вьщаетсигнал КОНТ.2 через четвертый выходблока 6 управления. Последний сигналво-первых, разрешает сравнение ожидаемых реакций, записанных в блоке2 памяти. и ответных реакций.с проверяемого блока 7 и, во-вторых, через элемент 14 задержки подготавливает путь прохождения сигнала несрав нения НЕСРАВ через элемент И 16.Элемент 14 задержки, рассчитанныйна время сравнения реакций, предназначен для устранения ложных срабатываний элемента И 16,Результат сравнения может бытьдвояким, поэтому рассмотрим обаслучая.При совпадении ответных реакцийс ожидаемыми сигнал,НЕСРАВ. с блока 4 сравнения отсутствует., В этомслучае на выходе элемента НЕ присутствует единица, которая в моментвремени, определяемый элементом...

Номер патента: 940050

Опубликовано: 30.06.1982

Авторы: Гудков, Загускин, Костанди, Мозгалевский, Тарасенко

МПК: G01N 27/90

Метки: износа, маслах, смазочных, содержания, элементов

...первичная возбуждающая обмотка 9, с экраном 10, на боковых стержнях - вторичная обмотка, разделенная на эталонную и две изме рительные, которые, в свою очередь, разделены на секции. При этом на одном из боковых стержней находится эталонная обмотка, состоящая из секций 11 и 12 с экранами 13 и 14, расположенных по обеим сторонам от эталонной прорези, на другом боковом стержне находятся секции 15 и 16 первой из. мерительной обмотки с экранами 17 и 18 и второй измерительной обмотки 19 и 20 с экранами 21 и 22, расположенные по обеим сторонам от рабочей прорези. При этом секции второй измерительной обмотки установлены на секциях первой с промежуточными экранами. Обмотки трансформаторного преобразователя 2, как показано на Фиг,3 соединены...

Номер патента: 864088

Опубликовано: 15.09.1981

Авторы: Костанди, Мозгалевский, Тарасенко

МПК: G01N 27/00

Метки: включений, жидкости, концентрации, металлических

...резонансная частота измерительного контура, взятая за выходной параметр, является промодулированной другойнизкой частотой. Сначала измерительныйгде х - количество ферромагнитныхчастиц, мг,у - Количество неферромагнитныхчасти т мг,тарировочный коэффициент,фопределяежй по изменению частотыизмерительного контура при внесении в датчик пробирки с маслом,содержащим эталонное количество ферромагнитных частиц, при настройкевторого колебательного контура начастоту, большую, чем частота измерительного контура, так, что рабочаячастота измерительного контура лежитна линейном участке склона резонансной характеристики второго колебательного контура в сторону уменьшениячастоты, Гц/мг,тарировочный коэффициент,определяемый по изменению...

Номер патента: 851239

Опубликовано: 30.07.1981

Авторы: Костанди, Мозгалевский, Тарасенко, Юхтенко

МПК: G01N 27/02

Метки: физико-химическихпараметров

...И 3, к первому входу которого подключен через формирующее устройство, выполненное, например, в виде триггера 4, измерительный генератор 1, а ко второму входу - эталонный генератор 2, интегратора 5, соединенного с выходом логического элемента И 3, рас-. пределителя 6 импульсов, связанного с эталонным генератором 2, измери 5 10 15 20 25 тельным генератором 1 и интегратором 5.Принцип работы устройства поясняется кривыми, изображенными на фиг,2 и 3, где а - сигнал эталонного гене" ратора 2; б - сигнал измерительного генератора 1; в - сигналы на выходе формирующего устройства 4 г - сигналы на выходе логического элемента И 3; д - импульс, поступающий на интегратор 5 с выхода распределителя 6 импульсов; е - импульс, поступающий на...

Номер патента: 785729

Опубликовано: 07.12.1980

Авторы: Костанди, Мозгалевский, Тарасенко, Юхтенко

МПК: G01N 27/90

Метки: вихретоковое, неэлектропроводящих, содержания, средах, ферромагнитных, частиц

...сигналы обмоток 8, 9 и 11, 12 с фазовра.щателя 3 вычитаются, указанные изменения па.раметров не приводят к дрейфу нуля.Устройство позволяет определить содержание только ферромагнитных частиц в неэлектропроводящих средах, в которых содержатся и неферромагнитные частицы, Снижение влияния неферромагнитных частиц на работу устройства достигается подбором режима работы дополнительной обмотки. 3 7Устройство (фиг. 1) содержит генератор 1гармонических колебаний, преобразователь 2фазовращатель 3, блок 4 обработки информа.ции и регистратор 5,Преобразователь 2 (фиг, 2) выполнен трап.сформаторным, на центральном стержне Ф.образного магнитопровода 6 которого расположеиа возбуждающая обмотка 7, На одном из боковых стержней находятся эталонные...

Номер патента: 742168

Опубликовано: 25.06.1980

Авторы: Дубов, Костанди, Маргулис, Настасюк, Шицман

МПК: B31F 1/24

Метки: гофрирования, полотна

...стрелки, показанной на фиг, 1, шатун 3 перемешается влево. При этом верхнее плечо рычага 4, качающегося вокруг оси 5, перемеща.тся вправо, перемещая через серьгу 6 толкатель 7. Приг 5 этом начинает сжиматься пружина 17, упирающаяся в каретку 13, так как каретка 13 находится в это время в крайнем правом положении (см. фиг, 3), при котором планки 15 упираются в ограничители 16 хода.В это же время кулачок 27, жестко закрепленный на валу 2, тоже поворачивается в направлении стрелки. Стол 24, опирающийся на кулачок 27 через ролик 26, опускается, поворачиваясь вокруг оси 25. При опускании стола 24 упор 36, закрепленный на столе 24, освобождает ограничитель 35 З 5 хода траверсы 11. Одновременно под действием пружин 28 опускаются ролики...

Номер патента: 651320

Опубликовано: 05.03.1979

Авторы: Костанди, Мозгалевский, Черевко, Шахматов

МПК: G05B 23/02

Метки: блоков, радиоэлектронных

...на вход ; триггера 3 и усгаиавливаег его в состояние "1 ". Сигнал "1 " с триггера 3 запирает компаратор 2 до конца периода напряжения Ог( 1 ),.Таким образом, в процессе контроля какого-либо параметра за один период контроля Т в зависимости от степени отклонения контролируемого параметра от своего номинального значения импульс длительностью2 Р появляется на выходе только одного определенного одновибратора 64 и при этом включается только один соответствующий индикатор 7. В зависимости от степени отклонения контролируемого параметра 4 х ( 1 ) от своего номинального значения и направления изменения этогопараметра для правильной эксплуатации контролируемого резервированного блока необходим определенный порядок переключения режимов резервного...
