Петух

Номер патента: 1745414

Опубликовано: 07.07.1992

Авторы: Данилов, Петух, Попок, Стрельченко

МПК: B23B 27/12

Метки: резцедержатель, ротационного, точения

...его поворотавокруг оси 9.Настройка резцедержателя осуществляется в следующей последовательности.Устанавливается уголнаклона оси 8 к опорной поверхности основания 1, настраивается положение резца относительно этойповерхности (расстояние Н) и устанавливается угол наклона оси 8 к направлению подачи:(оси центров станка). Требуемый уголнаклона оси 8 вращения резца 6 к опорнойплоскости основания 1 настраивается поворотом инструментальной головки 5 вокруг.оси 10. При этом укаэанный угол в пределахполного оборота головки изменяется отц до 0 и.от 00 до (180- д). На фиг.2 и 3иллюстрируют настройку резцедержателяна различные схемы ротационного точения(соответственно вид на резец сверху и сбо-.ку), Так, например, в положениях резцаи(0 О 90 и 270О...

Номер патента: 1696739

Опубликовано: 07.12.1991

Авторы: Гордиенко, Демченко, Калиниченко, Кигель, Курдиш, Мякенький, Петух, Шмиголь

МПК: E21F 7/00

Метки: выработанного, дегазации, лавы, пространства

...цикла посадки кровли в лаве приступают кприготовлению суспензии метанокисляющих бактерий,В кон центрированнук) биомассу метанокисляющих бактерий вводят в весовомсоотношении 1:25 палыгорскитовые минералы и перемешивают до получения однородного микробно-глинистого композита. Вемкость-смеситель 7 набирают воду, в которую вносят минеральные соли, необходимые для жизнедеятельностимикроорганизмов, После растворения солей в емкость-смеситель вносят приготовленный композит, В течение, например,10 - 15 мин перемешивают содержимое емкости-смесителя, например, с помощью егобэрботажа до получения однородной суспенэии метанокисляющих бактерий.В скважину вводят герметизатор 8, конструкция которого допускает подачу черезнего жидкости, и...

Номер патента: 1674061

Опубликовано: 30.08.1991

Авторы: Гринчук, Петух, Романюк

МПК: G05B 19/4103

Метки: интерполятор, линейный, цифровой

...на выходе узла 4, При этом значение управляющего кода в регистре 3, должно быть таким, чтобы за число тактов, равных большему приращению, на выходе узла 4 было сформировано число импульсов, соответствующее значению меньшего приращения (МП).. При применении цифрового интеграторас последовательным переносом (счетчик 2 иузел 4) количество импульсов В за счет 1-горазряда управляющего кода за время БПвыразится соотношениемБП+ 210 15 20 25 30 35 40 45 50 55 г БП+ 2;где2 )цч- оператор выделенияцелой части. Для того, чтобы за число тактов, равных БП,на выходе интегратора былосформировано МП импульсов, должно удов-,летвориться соотношениеа Ь=МП,1=где а - значение цифры в 1-м разряде управляющего кода.Таким образом, задача...

Номер патента: 1642509

Опубликовано: 15.04.1991

Авторы: Ободник, Петух, Подольский, Романюк, Сорока

МПК: G09G 3/28

Метки: векторов, газоразрядной, индикаторной, панели, формирования

...и запрещает работу интерполятора 1. Содержимое сумматора 13 равно нулю (начало следующего линейного участка относительно правого края группы из 16 разрядов) и поступает на правый вход регистра 7 через первый коммутатор 10 в инверсном коде (начало следующего линейного участка относительно левого края группы из 16 разрядов). По окончании импульса записи второй одновибратор 21 вырабатывает кратковременный импульс. который сбрасывает первый триггер 2 в состояние "0" ( при последующих отображениях линейных участков импульс с выхода второго одновибратора 21 подтверждает нулевое состояние первого триггера 2. Этот же импульс, проходя через первый элемент ИЛИ 3, записывает в регистр 7 данные, поступающие с выхода первого 10 коммутатора, а в...

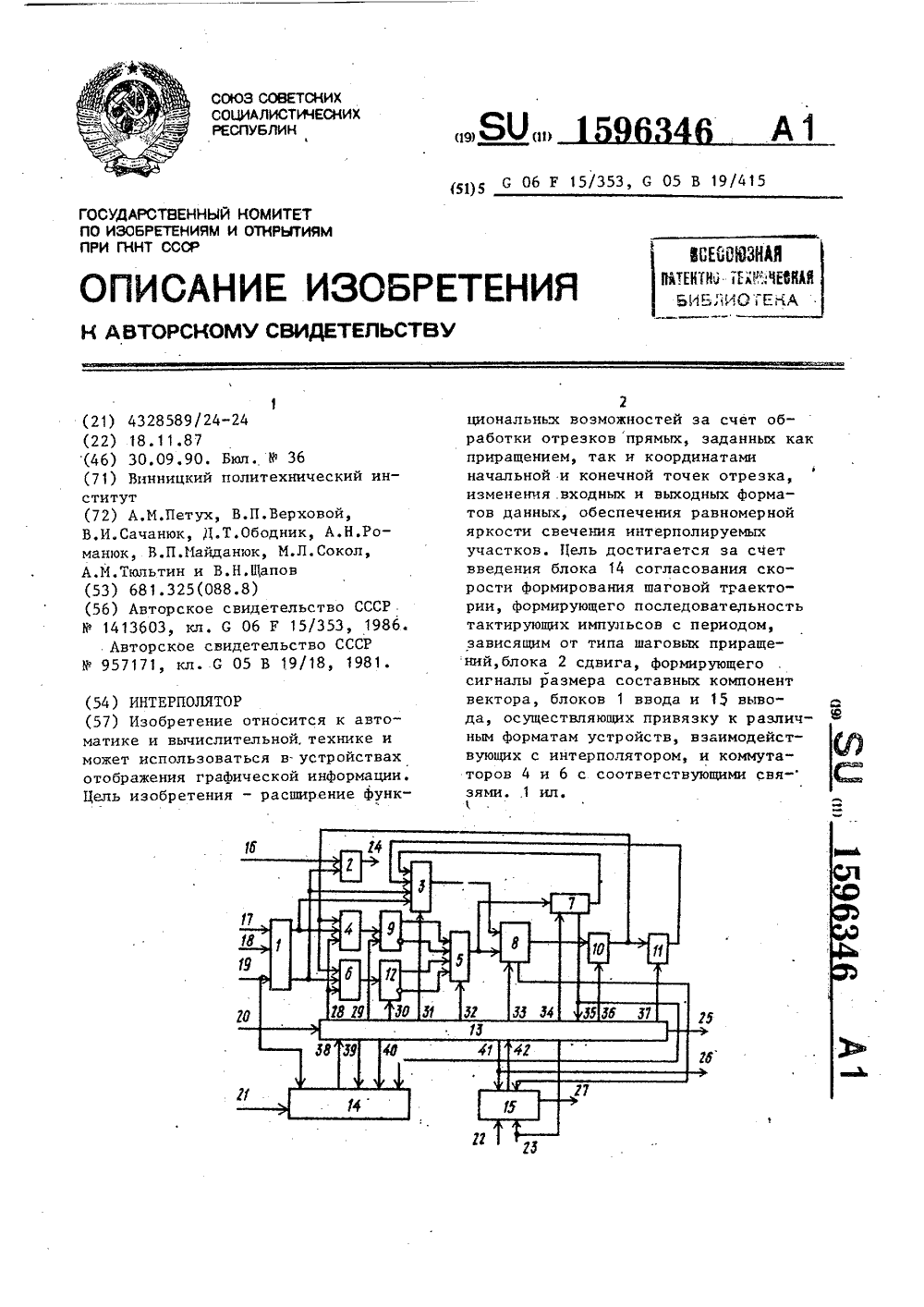

Номер патента: 1596346

Опубликовано: 30.09.1990

Авторы: Верховой, Майданюк, Ободник, Петух, Романюк, Сачанюк, Сокол, Тюльтин, Щапов

МПК: G05B 19/4103, G06F 17/17

Метки: интерполятор

...состояний блока 13 управления образует подготовку, предшествующую циклу выдачи щаговых приращений, для случая, когда вектор задан координатами конечной точки, Если же вектор задан приращениями координат, блок 13 управления переходит иэ нулевого состояния в пятое. В этом случае в нулевом состоянии блока 13 управления приращения координат (дх(и (у( с входов 17 и 18 интерполятора под воздействием стробирукнцих сигналов на входе 19 интерполятора поступают через блок 1 ввода и коммутаторы 4 и 6 в регистры 9 и 12.Девятое состояние блока 13 управления соответствует циклу выдачи щаговых приращений. В этом состоянии в сумматоре 8 определяется значение оценочной функции ОФ в соответствиис выражениями: ределяющего светимость точек вектора,...

Номер патента: 1462247

Опубликовано: 28.02.1989

Авторы: Дрейзис, Ободник, Петух, Романюк

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный, цифровой

...разности приращений 6 в нулевую ячейкублока 3 памяти и установка в единич 40 ное состояние первого триггера 33блока 5 управления, что приводит кизменению адреса ячейки блока 3 памя"ти с нулевого на единичный. Под воздействием сигнала С , поступающегона четвертый вход 13 интерполятора,в первую ячейку блока 3 памяти заночсится обратный код меньшего приращения (ИП) , а третий триггер 35блока 5 управления устанавливается50 в единичное состояние. При этом наЭ-входе четвертого триггера 36 блока5 управления появится едининый уровень и по первому же после этого положительному перепаду опорной импульсной последовательности Г, поступающей с генератора 1 импульсовна второй вход 1 О блока 5 управления,четвертый триггер 36 блока 5 управле"ния...

Номер патента: 1451761

Опубликовано: 15.01.1989

Авторы: Ободник, Петух, Романюк

МПК: G09G 3/28

Метки: индикатора, информации, матричного, отображения, экране

...входе (записи) устройства. По второму информационному входу коммутатора 3 осуществляется прием от внешнего устройства адресов 35 ячеек блока 1 памяти, а по первому - адресов с выхода формирователя псевдослучайных последовательностей 4, формирующего последовательно массив адресов ячеек блока 1 памяти и соот ветствующих им элементов отображения индикатора 5. обеспечивает передачу адресов, формируемых формирователем 4 псевдослучайных последовательностей на адресный вход блока 1 памяти. По указанным адресам осуществляется считывание элементов изображения из блока 1 памяти по сигналу с выхода второго элемента И 9, а также подготовка (путем стирания) зоны на индикаторе 5, По сигналу записи с выхода первого элемента И 8 данные от блока 1...

Номер патента: 1439532

Опубликовано: 23.11.1988

Авторы: Дрейзис, Майданюк, Ободник, Петух, Романюк

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный

...приращений, полученных в результате интерполяции отрезка с угБП-МПлом наклона --- ,БПБлок 44 постоянной памяти, входящийв блок 10 управления, осуществляетхранение и выдачу шаговых приращений,соответствующих значению операнда наего адресных входах. Последний образован значениями признаков, хранящихся в четвертом 39, пятом 40 и седьмом42 триггерах, а также значениями знаковых разрядов первого 8 и второго 9накапливающих сумматоров, хранлщихзначение оценочных функций Оф 1, ОФ 2,Первый и второй управляющие входыблока 44 постоянной памяти являютсявходами "Выборки кристалла". При неактивных уровнях на указанных входахна выходах блока 44 присутствуютуровни логической единицы,Четвертый триггер 39 и пятый Ртриггер 40 служат для хранения...

Номер патента: 1434406

Опубликовано: 30.10.1988

Авторы: Лоянич, Майданюк, Ободник, Петух, Романюк

МПК: G05B 19/18

Метки: интерполятор, линейный, цифровой

...а И = 2,Как видно из приведенной таблицы,эти группы идентичны при различныхзначениях управляющего кода в течениеы-и2 - 1 тактов входной частоты, т.е. пульсов, Формируемых на выходе двоичного умножителя за 2 тактов входМной частоты И - разрядность двоичного умножителя), разбить на 2 групп,М то каждая группа представляет последовательность импульсов, Формируемых на выходе двоичного умножителя за м-я .2 тактов входной частоты, так какм м-И И2 = 2 2 , На выходе четырехразрядного двоичного умножителя (Фиг,5) при различных значениях управляющего кода на его информационных входах Формируются следующие последовательности. ч-Ф для данного примера в течение 22-1 = 3 тактов входной частоты. Причем для управляющих кодов, в которых старшие М=2...

Номер патента: 1423984

Опубликовано: 15.09.1988

Авторы: Андреев, Дрейзис, Кушнир, Ободник, Петух, Романюк, Эпштейн

МПК: G05B 19/4103, G06F 17/17

Метки: интерполятор, линейный

...выходе счетчика 2 формируется сигнал переноса, приводящий к установке генератора 1 в исходное состояние, при котором импульсь 1 на выход генератора 1 не вьдаются, При вьдаче импульсов генератора 1 на выходе 22 формируется уровень ."1", сигнализирующий о генерации интерполятором шаговых приращений, После вьдачи БП-импульсов на выходе 22 формируется сигнал 0", сигнализирующий о готовнос - ти приема интерполятором новых исходных данных.Расчет управляющего кода может быть осуществлен по алгоритму (фиг,4) микропроцессором или микроЭВМ, Часть граф-схемы алгоритма до штриховой линии служит для определения числа импульсов Вза счет 1-го разряда управ 1ляющего кода за время БП по Формуле1 Бп+2в =- --- -"21 .Ч.Указанная формула реализуется...

Номер патента: 1357956

Опубликовано: 07.12.1987

Авторы: Дрейзис, Ободник, Петух, Романюк

МПК: G06F 7/64

Метки: интегратор, переноса, последовательного, цифровой

...3, с параллельной формы 30в последовательную и добавлением вопределенные тактовые моменты времени импульсов-вставок, формируемыхдвоичным умножителем,Рассмотрим более подробно работуинтегратора на числовом примере.Пусть разрядность предлагаемого цифрового интегратора равна пяти, те,М = 5. Следовательно, за 2тактовинтегратор должен сформировать числоимпульсов, равное управляющему коду,подаваемому на вход 11 и хранящемусяв регистре 1Например, если на вход11 поступает управляющий код, равный13, то за 32 такта предлагаемый интегратор должен сформировать тринадцать. импульсов на выходе 12,13 р = 01101 Младшие три разряда управляющегокода равны 101, т,е, пяти. Это означает, что указанные разряды принимают З 5 участие в формировании пяти...

Номер патента: 1327137

Опубликовано: 30.07.1987

Авторы: Ободник, Петух, Подольский, Романюк

МПК: G06K 9/46

Метки: изображений, объектов, селекции, точечных

...осуществляется пятикратное стробирование видеосигнала. Это обеспечивает появление единичного уровня на первых выходах счетчиков 10 и 11 соответственно при единичном и нулевом уровнях видеосигнала при условии,что . исходные состояния счетчиков нулевые.Устройство обеспечивает выдачу адресов светящихся точек, соответствующих точечным объектам. Точечному объекту в начале экрана соответствует сочетание "10" значений видеосигнала, формируемого на выходе порогового элемента 3. В этом случае во время прохождения единичного значения видеосигнала на первом выходе счетчика 10 появляется уровень логической единицы, поступающий на вход триггера 15, При последующем нулевом значении видеосигнала на выходе счечтика 11 появляется уровень логической...

Номер патента: 1322233

Опубликовано: 07.07.1987

Авторы: Ободник, Петух, Романюк, Стахов

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный, цифровой

...поступающего на третий вход 15 интерполятора.Длительность стробирующего импульсавыбирается большей переходных процессов, связанных с записью в регистры1 и 2, и времени записи установившегося значения на выходе регистра 1в счетчик 6. Монтажным соединениемобеспечена подача на информационныйвход счетчика 6 значения, равногорщполовине величины , хранящейся ви 25регистре 1, Для этого старший разрядвходной информационной шины счетчика6 заземляют, а старшие (К) разрядов, регистра 1 соединяют с младшими (К)разрядами информационного входа счет- ЗОчика 6, где К - разрядность регистра1 и счетчика 6. По переднему фронтустробирующего импульса в счетчике 6р шфиксируется значение в , а триггер2 и ф359 переходит в состояние логическойединицы,...

Номер патента: 1317474

Опубликовано: 15.06.1987

Авторы: Кожемяко, Красиленко, Кутаев, Петух, Романюк

МПК: G09G 3/00

Метки: изображений, масштабирования

...по координате У. Блок управления формирует сигнал логической единицы на десятом выходе, что обеспечивает передачу из блока памяти столбцов кадра изображения на первый информационный вход блока преобразования изображений 4. Полученные после масштабирования данные записываются в соответствуюгцие ячейки блока памяти, определенные содержимьх второго счетчика 9, а также в первый регистр 16, что обеспечивает их отображение на экране. После выполнения операции масштабирования кадра изображения, чему соответствует появление сигнала на выходе переноса второго счетчика 9, осугцествляется установка блока 3 в состояние О. Процесс масштабирования кадра изображения закончен и блок управления осуществляет регенерацию нового кадра...

Номер патента: 1310797

Опубликовано: 15.05.1987

Авторы: Ободник, Петух, Романюк, Сержанов, Соляниченко

МПК: G06F 3/14

Метки: графической, информации, отображения

...значение приращения функции, характерного для данного участка, поступающего на вход 17, причем приращение функции указывается только для правого участка симметричного элемента изображения, По сигналу "Пуск"(вход 5) блок интерполяции обеспечивает выдачу значений точек интерполируемой траектории. Блок 7 вычитания . обеспечивает нахождение разницы между содержимым регистра 9 и значением абсциссы, поступающей на выход блока 1 О интерполяции. Этим обеспечивается нахождение абсциссы левой точки симметричного элемента воспроизводимого изображения. Сумматор 8 служит для нахождения суммы содержимого регистра 9 и абсциссы, поступающей на выход блока 1 О интерполяции. Этим обеспечивается нахождение абсциссы правой точки симметричного элемента...

Номер патента: 1310779

Опубликовано: 15.05.1987

Авторы: Ободник, Петух, Романюк, Щапов

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный, цифровой

...ведомой координате 1и нЗначения многоразрядных приращений К или К+ поступают на регистрирующие элементы (не показаны), а значение единицы - в счетчик строк или счетчик столбцов, причем послед-няя отрабатывается после отработки приращений К или К+1 по ведущей координате.Число тактов в полном цикле работы интерполятора не заВисит от соотношения координатных приращений и равно величине меньшего из них:ЬХ, при Х(дУ Т 4ВУ, при дХ )лУЛогическая единица на выходе 16Конец интерполированиян сигнализирует об окончании интерполяции струпа прямой.Блок 5 управления работает следующим образом,По включению питания на выходе блока 21 формируется отрицательный импульс, устанавливающий первый 24 и второй 25 триггеры в нулевое состояние....

Номер патента: 1305211

Опубликовано: 23.04.1987

Авторы: Кожин, Оников, Петух, Сахаров

МПК: D03D 47/40

Метки: бесчелночном, кромки, ложной, образования, станке, ткацком

...эевообразовании и вывода основных кромочных нитей из зоны образования кромки, о т л и ч аю щ и й с я тем, что, с целью повышения производительности за счет сокращения времени на замену основных кромочных нитей, замкнутый контуроснбвных кромочных нитей полунают расположением основной нити по спирали, причем.,. вь;водят из эоны кромкообразования край ний виток основной нити. 130521Иэобрвтение относится к текстилЬной промьппленности и касается изготовления ткани с закреплением кромки перевивочными нитями.Цель изобретения - повьппение производительности за счет сокращениявремени на замену основных кромочных нитей.На чертеже изображена технологическая схема осуществления способа. 10Способ образования ложной кромки осуществляется следующим...

Номер патента: 1298714

Опубликовано: 23.03.1987

Авторы: Ободник, Петух, Романюк, Стахов

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный

...и11 .=П - 2 ЛУ1при П; 0 и 101,1дУ - перемещение О 1 по оси У. и(меньшее приращение МП), При этом втриггер 27 записывается логическаяединица при Д Х = БП и ноль при д У==БППо сигналу "Пуск" начинается процесс воспроизведения отрезка прямой, 40Модули проекций через коммутаторы 3и блоки совпадения 5 и 4 подаются всумматор б для проведения операцииБП-МП, В блокесравнения полученное значение БП-МП, хранящееся в накопительном сумматоре 6, сравниваетсясо значениями МП, При БП - МП 3 МП,что соответствует появлению логического нуля на выходе блока 7 сравнения, блок 9 управления на своем выходе 18 формирует сигнал логическогонуля, который не является активнымсигналом записи в регистр 2, ПриБМ - ЬП 1 ( МП значение разности переэаписывается в...

Номер патента: 1282084

Опубликовано: 07.01.1987

Авторы: Ободник, Петух, Романюк

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный

...40 45 50 55 3мента И 29 сигналов единичных уровней. Причем сигнал единичного уровня, соответствующего нулевому приращению, поступает на вход элемента 29 И по сигналу Пуск, а сигнал единичного уровня, соответствующего концу отработки отрезка вертикальной или горизонтальной прямых, поступает на вход элемента И 29 после обнуления счетчика, содержащего ненулевую координату. Единичный уровень сигнала на выходе элемента И 34 приводит к появлению сигнала единичного уровня на выходе элемента ИЛИ 32, устанавливающего триггер 7 в нулевое состояние. Нулевой уровень сигнала на выходе триггера запрещает поступление импульсов на выход генератора 6. Процесс интерполяции горизонтальной или вертикальной прямых окончен,При равенстве координат...

Номер патента: 1272310

Опубликовано: 23.11.1986

Авторы: Ободник, Петух, Романюк

МПК: G05B 19/18, G05B 19/4103, G06J 3/00 ...

Метки: интерполятор, линейный

...прямой для этого примера приведен на фиг, 2. модуля суммирования. В счетчик 4 по входам 14 заносится дополнительный код БП(БПлоп). В триггер. 5 по входу 15 заносится признак БП ( при ЛХ=БП и 0 приЛУ=БП, где ЛХ и ЛУ - приращения координат). В начальном состоянии формирователь 3 импульсов импульсы не формирует.Работа интерполятора начинается с поступлением по входу 13 сигнала Пуск навход формирователя 3 импульсов, которыйначинает формировать опорную импульснуюпоследовательность.С каждым тактовым импульсом, поступающим с выхода формирователя 3 импульсовна второй вход сумматора 1, управляющийкод М из регистра 2 поступает в сумматор 1,где суммируется с содержимым сумматора 1. Если триггер 5 в единичном состоянии (ЛХ)ЛУ), на выход 17...

Номер патента: 1267400

Опубликовано: 30.10.1986

Авторы: Верховой, Петух, Сачанюк, Силагин

МПК: G06F 3/02

Метки: ввода, информации

...на первом вкоде компаратора 15 в этот момент превышает напряжение на втором его входе, то на выходе его устанавливается уровень лог. "0" (сигнал от светоизлучателяпопал на светоприемник, пересечения нет). Если же уровень напряжения на первом входе меньше уровня на втором, то на выходе регистрируется лог.1 сигнал от светоизлучателя не попал на светоприемник, есть пересечение луча). Логический уровень с вьгхода компаратора 15 записывается в триггер 19 по приходу фронта "0-1" на С-вход. Лог. "1", записанная в триггер 19, запускает одновибратор 22, который передним Фронтом записывает код канала, в котором зарегистрировано пересечение в выходной регистр 25. Выход одновибратора 22 будет находиться в состоянии лог. "1" до тех пор, пока...

Номер патента: 1179309

Опубликовано: 15.09.1985

Авторы: Кузьмин, Литвинов, Маркс, Петух, Силагин

МПК: G06F 3/02

Метки: ввода, информации

...зажигаются светоизлучателигоризонтальной линейки матрицы блока 1. Приэтом мультиплексор 7 поочередно подключает35к своему выходу через усилитель 13 один извходных каналов, связанных со светоприемникамц горизонтальной линейки матрицы блока 1,Если ца пути от соответствуюшего состояния счетчика 3 светоизлучателя к светоприемнику нет препятствий, то ца выходе мультиплексора 7 присутствует лог. "0", если пре.пятствце есть - то лог. "1". Из временныхдиаграмм участка 1 видно, что палец оператора пересекает луч от светоизлучателя к свето 45приемнику, соответствуюшему состоянию 0010.Прц этом по переднему фронту сигнала генератора (вых. 2) лог. "1" с выхода мультиплексора 7 записывается н триггер 15, Всвою очередь, передний фронт сигнала на...

Номер патента: 991375

Опубликовано: 23.01.1983

Авторы: Ободник, Петух

МПК: G05B 19/41, G05B 19/4103

Метки: интерполятор, линейный, оценочной, функцией, цифровой

...прохождению импульсовс выхода генератора б через элемент И 22 на суммирующий вход счетчика 14, увеличивая содержимое последнего с каждым импульсом на единицу, Первый импульс с выхода одновибратора 16 устанавливает триггер 11в единичное состояние. Таким образом,эа первый цикл преобразования приращений во временные интервалы в счетчике 14 накапливается количествоимпульсов,. равное большему приращению.Состояние счетчика 14 с выходасоответствующих разрядов поступает навход записи счетчика 13. Сигнал сединичного выхода триггера 11 устанавливает блок 12 в нулевое состояниеи заносит в счетчик 13 половину большего приращения Б/2, поступающего изсчетчика 14.В дальнейшем работа интерполятораоснована на вычислении оценочной функции в счетчике 13....

Номер патента: 920636

Опубликовано: 15.04.1982

Авторы: Ободник, Панич, Петух, Сидорова

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейный

...процессу интерполяции. В регистрах 1 и 2 записаны разность координатных прирацений и значение меньшей проекции, в сумматоре 5 - начальное значение оценочной функции. Блок 6 анализирует значение оценочной функциии в процессе интерполяции задает направление генерируемого перемещения и характер следующей за ним арифметической операции по расчеу очередного значения оценочнсй функции.При с ; 0 по выходу 7 (см. Фиг. 1,1 блоком 6 генерируется элементарное перемещение по направлению оси большей координаты и одновременно с этим вычисляется новое значение оценочной Функции, т,е. в сумматоре 5 из предыдущего значения оценочной функции вычитает ся значение меньшей проекции о;+=2-М.При .0 по выходу 8 блоком 6 генерируется комбинированное...

Номер патента: 905830

Опубликовано: 15.02.1982

Авторы: Ободник, Панич, Петух, Стахов

МПК: G06J 1/02

Метки: интегратор, цифровой

...-й входы элементов И 6 и 7 подключены к (1+4)-му входу блока образованиякодовых последовательностей 4, (1+5)- -ый вход которого соединен со вторыйвходом первого злепента или 8, а(1+6)-ой вход - со вторым входом вто.рого элемента ИЛИ 9, причем первый вход первого элемента ИЛИ 8 подклю" чен к выхсду первого элемента И 6, а первый вход элемента ИЛИ 9 подключей к вь,ходу элемента- И, 7, выходы элементов ИЛИ 8 и О подкггючены соответственно к первому и второму вцхо5 90583 дам блока образования кодовых после. довательностейУстройство работает следующим образом.Пусть на управляющей шине у 5 (Фиг.1) находится нулевой потенциал, такой же потенциал присутствует на (1+4)-и входе блока образования кодовых исследовательностей (Фиг.2) Это приводит к...

Номер патента: 879614

Опубликовано: 07.11.1981

Авторы: Баренбойм, Коган, Лейнов, Петух, Тонконогий, Чернавин, Эткин

МПК: G07F 5/26

Метки: блокировки, камеры, хранения

...работает следующим образом.В исходном состоянии, когда камера хранеаия открыта, шифратор 1 рассогласован и блокировочная кнопка 7 не нажата; цепь питания электромагнитной защелки 4 разомкнута замыкающим контактом 8, а цепь питания реле 3 разомкнута шифратором 1. После набора внутреннего шифра для запирания двери автоматической камеры хранения возбуждают обмотку электромагнита 4, Дпя этого нажимают блокировочную кнопку 7, через которую проходит ток.через обмотку электромагнита 4. Пос- . ле закрывания двери обмотка электромагнита 4 обесточивается, так как размыка ется контакт 6 дверного замка. Дверь камеры хранения при этом запирается.Для отпирания двери камеры хранения возбуждают обмотку электромагнита 4.Дпя этого при запертой двери...

Номер патента: 875343

Опубликовано: 23.10.1981

Авторы: Ободник, Петух

МПК: G05B 19/4103

Метки: интерполятор, круговой

...между величиной отклоненияточки от линии окружности о и величиной оценочной Функции Г . Изменению о" в пределах -1/2 А 1/2 соответствует изменение оценочной функциив пределах.-9+ 1/4 Гсй + 1/4Перед началом работы в счетчик 5заносится ЬХо а в счетчик б-ЬЧогде ЬХ, ЬЧО - координаты начальнойточки дуги окружности относительноцентра. Сумматор 1 устанавливаетсяв одно иэ состояний: к+ 1/4 или 35-В + 1/4.Дальнейшая работа интерполятораосуществляется тактами. В каждомтакте на сумматоре 1 вычисляется значение оценочной функции в,точках,соот ветствующих такому направлению движения, которое способствует изменению знака оценочной Функции. По полученному знаку оценочной функции,поступавшему иэ накапливающего сумматора 1 в блок 2 управления,...

Номер патента: 671490

Опубликовано: 07.10.1981

Авторы: Агеев, Петух, Розанцев, Янковский

МПК: G01N 1/00

Метки: микропробы, поверхностного, слоя

...подложки,которая должна быть прозрачна для 15излучения ОКГ, возможность ослабления потока энергии, передаваемогоповерхности анализируемого образцаиз-за, например, отражения частиизлучения подложкой. 20В предлагаемом изобретении с цельюсбора проб определенного фазовогосостава подложку устанавливают перпендикулярно поверхности образцанавстречу продуктам эрозии. 25Распределение пробы по фаэовомусоставу происходит по высоте подложки. Вращение анализируемого образцаприводит к искривлению траекториидвижения продуктов эрозии по мереудаления их от оси вращения образца,причем вследствие существенной разницы в скоростях удаления(точнеев моментах количества движения) продуктов эрозии в парообраэной и жидкой фазах, большее искривление...

Номер патента: 815726

Опубликовано: 23.03.1981

Авторы: Ободник, Панич, Петух

МПК: G06F 7/52

Метки: интегратор, цифровой

...логического блока умножителя, 1 Х 1-разрядный счетчик, вход которого соединен с входной шиной, а выходы - с вторыми входами логического блока умножителя, введен накопительный сумматор, тактовый вход которого подключен к входной шине, вход переноса - к выходу логического блока умножителя, кодовые входы - к выходам М-Х старших разрядов М-разрядного регистра, а выход - к выходной шине.На чертеже представлена функциональная схема цифрового интегратора.Цифровой интегратор содержит М-раз рядный регистр 1 управляющего кода, Хразрядный счетчик 2, логический блок 3 умножителя и накопительный сумматор 4.Выход сумматора подключен к выходной шине.815726 15 Формула изобретения Соста лева Техред Тираж ИИПИ Государствен по делам изобрете 5, Москва,...

Номер патента: 672243

Опубликовано: 05.07.1979

Авторы: Букаев, Гольдштейн, Петух

МПК: D03D 49/70

Метки: нити, отрезания, станке, ткацком, уточной

...тем, чторежущие элементы размещены по обе стороны одного из боковых зубьев берда и 5 имеют соосные отверстия для прохода прокладчика уточной нити, причем кромки отверстий со стороны опушки ткани выполнены заостренными, а другой режущий элемент жестко закреплен на раме станка.1 ОНа чертеже изображено устройство дляотрезания уточной нити.Устройство состоит из неподвижного режущего элемента 1 и дополнительного неподвижного режущего элемента 2, закрепленных на кронштейне 3. Кронштейн имеет 1 подвижные шпоночные соединения 4, 5 и 6,которые позволяют ему вместе с неподвижными элементами 1 и 2 перемещаться в трех измерениях относительно берда 7.672243 Фор иула изобретения Составитель В. федоров Техред О. Луговая Корректор Т. Скворцова Тираж...
