Номер патента: 1016770

Опубликовано: 07.05.1983

Авторы: Капелистый, Соловьев, Федас, Фролова

МПК: G05B 5/01

Метки: систем, фильтр

...через усилитель 2 с насыщением на вход усилителя 3, после чего сглаживается в апериодическом звене 5 до нулевого значения. Таким образом, выходной сигнал фильтра определяется значением выходного сигнала интегратора 6, который повторяет значение входного сигнала Фильтра. В. этом случае Фильтр представляет собой звено с единичным коэффициентом усиления.При превышении абсолютного значения производной входного сигнала: фильтра заданной величины или что то же самое) при появлении импульсного выброса выходной сигнал интегратора б не успевает скомпенсировать изменение входного сигнала фильтра, в результате чего на выходе второго сумматора 1 появляется сигнал значительной величины, который выводит усилитель 2 с насыщением в режим насыщения,...

Номер патента: 1016771

Опубликовано: 07.05.1983

Авторы: Каплан, Пискунов, Торопцов

МПК: G05B 19/04

Метки: установкой, циркуляционной, электродиализной

...сообщен с выходом второго элемента ЗАПРЕТ, и с первым входом третьего элемента И; выходы первого элемента И и элемента НЕ соединены соответственно с включающим и выключающим входами первого триггера, выход второго элемента И связан с включающим входом второго триггера, выход элемента ИЛИ соединен с выключающими входами второго .и третьего триггеров, выход третьего элемента И сообщен с включающим входом третьего триггера, а выходы первого, второго и третьего триггеров соединены соответственно с пер- вым, вторым и третьим выходами логического блока.1На чертеже приведена схема устройства для управления циркуляционнойэлектродиализной установкой.Схема содержит выходы 1, 2 и 3соответственно основного блока 4пуска, дополнительного блока 5...

Номер патента: 1016772

Опубликовано: 07.05.1983

Авторы: Гарбер, Карпенко, Маилов, Мачарашвили

МПК: G05B 19/39

Метки: программного

...содержит блок 1 управления, первый делитель 2 частоты, генератор 3 импульсов, блок 4 восстановления, реверсивный счетчик 5, первый цифро-аналоговый преобразователь 6, суммирующий усилитель 7, управляемый ограничитель 8, исполнительный орган 9, объект 10 регулирования, датчик 11, триггер 12, ключевой эле" мент 13, второй делитель 14 частоты, счетчик 15 импульсов и второй цифроаналоговый преобразователь 16. Блок 4 восстановления содержит элементы И-НЕ 17, 18 и ключевой элемент 19.Управляемый ограничитель 8 выполнен, например, на дифференциальных усилителях и величина его выходного сигнала, поступакщего на вход исполнительного органа 9, зависит от величины выходного напряжения преобразователя 16, задающего уровень...

Номер патента: 1016773

Опубликовано: 07.05.1983

Авторы: Гришков, Гуляев, Дорух

МПК: G05B 23/02

Метки: звеньев, инерционных, параметров, систем

...дифференциального уравнения исследуемого звена второго порядка 3. Однако такое устройство не позволяет определять коэфФициент передачи звена, что ограничивает его Функцио" нальные возможности. Кроме того, наличие двух блоков деления приводит к громоздкости и сложности устройства в целом, а такхе вносит большую погрешность при измерении параметров инерционного звена.Цель изобретения " расширение функциональных возможностей, повышение точности и упрощение устройства,35 40 Поставленная цель достигается тем,что устройство, содержащее измерительный блок, первый операционный усилитель, второй операционный усилитель,последовательно соединенные первыйинтегратор, подключенный первым ивторым входами соответственно к первому входу устройства...

Номер патента: 1018106

Опубликовано: 15.05.1983

Авторы: Бабец, Сидоренко

МПК: G05B 13/02

Метки: измельчения, мокрого, процессом, самонастраивающаяся

...двигателя питателя, посходного процесса, усилительно-пре- ледовательно соединенные блок опреобразовательный блок, задатчик режи- деления плотности пульпы устройства ма работы мельницы, задатчик желае- анализа параметров пульпы, пятый мого качества переходного процесса, ЗО вторичный прибор и первый элемент нуль-орган, схему совпадения, усили- сравнения, причем выход задатчика тель с реле линию задержки, триггер,. Расхода воды в мельницу соединен с релейный регулятор, запоминающее вторым входом регулятора расхода воды устройство и вторичный прибор. в мельницу, а выход задатчика расхоПринцип работы известной системы 35 да воды в классификатор соединен с заключается в экстремальном регулиро- вторым входом регулятора расхода нанни...

Номер патента: 1018107

Опубликовано: 15.05.1983

Автор: Поутанен

МПК: G05B 19/045, G05B 19/18

Метки: временное, программное

...ко входам (1) при помощи перемычек сменного носителя программы. Для того, чтобы задать 5 = 1 достаточно хотя бы на один из входов соответствующей схемы (1) подключить постоянный логический 0. 65 Счетчик 9 номера команд выполненна релейных триггерах с неразрушающейся информацией 16-116-И, поэтому при повторном включении питания восстанавливается то же значение выходного кода счетчика, котороебыло до выключения. Через диоды17-1,17-й на триггеры подаетсяимпульс Сбросф. В качестве запоминающего элемента в названных триггерах применены электромагнитныедистанционные переключатели.В.качестве генератора 1 импульсовиспользуется формирователь, преобразующий синусоидальное напряжение50 Гц в меандр.Устройство содержит блок 18 запуска.В...

Номер патента: 1018108

Опубликовано: 15.05.1983

Авторы: Келлер, Улеман, Шлайхер

МПК: G05B 19/18, G05B 19/4103

Метки: заданного, значения, изменений, прерывных, сглаживания

...имеют свою причину в отсутствии выполнения сглаживания прерывного изменения заданного значения переменной величины.Поэтому, в основу изобретения положена задача создать устройство для сглаживания прерынных изменений заданного значения, которые в устройстве числового программного управления вырабатываются интерполятором и которые подаются в контур регулирования положения в качестве задающейвеличины, применяя при этом элементыобеспечивающие переход от старогозаданного значения к новому заданному значению в функциональной временной зависимости, при которой за счетсглаживания устраняются разрывынепрерывности в характеристиках заданного значения независимо от величивы изменения заданного значения, нетребуются особые затраты для...

Номер патента: 1018125

Опубликовано: 15.05.1983

Авторы: Крамаренко, Шелепов

МПК: G05B 15/02

Метки: ископаемого, качества, полезного, транспортировкой, усредненного

...четвертую 6, пя-. тую 7 и шестую 8 группы элементов И, блок 9 элементов И, второй 10 и третий 11 компараторы, блок 12 вводг. информации, блок 13 датчиков готовности локомотивосоставов к отправке, первый блок 14 индикации, датчик 15 номера маршрута, блок 1 б памяти, второй блок 17 индикации, блок 18 элементов НЕ, элементы 19 ИЛИ, триггеры 20, элементы 21 И, датчик 22 веса вагонеток.Устройство , Функцией которогоявляется обеспеЧение соответствующей очередности разгрузки составов с ископаемыми в зависимости от качества руды, доставленной с различных пунктов погрузки, работает следующим образом.Диспетчер с помощью блока 12 ввода информации осуществляет ввод во второй 10 .и третий 11 компараторы информации.о качестве полезного ископаемого,...

Номер патента: 1019394

Опубликовано: 23.05.1983

Автор: Шишкин

МПК: G05B 1/01

Метки: бесконтактное, двухканальной, каналов, переключающее, системы

...ные к соответ ствующим входам первого сумматора, вторые входы блока сравнения и второ- го сумматора подключены к выходам соответственно исто;ников опорного и эталонного напряжения, а выход вто рого сумматора подключен к второму входу преобразователя. На чертеже приВедена блок-схема предлагаемого устройства.устройство содержит:ограничитель 1 сверху, первый йовторитель 2, втдрой повторитель 3, усилитель 4, первый блок. 5 возведения . в квадрат, второй блок 6 возведения в квадрат, первый выпрямитель 7, источник 8 эта .лонного .напряжения, источник 9 опорного напряжения,.первый сумматор 10, преобразбватель 11, второй сумматор 12, блок 13 сравнения, второй выпрямитель 14, блок 15 извлечения квадрат 65 ного корня, первый ключ 16, второйключ...

Номер патента: 1019395

Опубликовано: 23.05.1983

Авторы: Кузьмин, Мандыбура

МПК: G05B 5/01

Метки: нелинейным, регулятором

...отставание по:фазе,Наиболее близким к предлагаемому 15техническим решением является систе-.ма автоматического управления с нелинейным регулятором, содержащая ре"лейный элемент и последовательно соединенные сравнивающий элемент, линейный регулятор с объектом и усилитель Г 2 1 Недостатком известной системы является ее структурная неустойчивость,5 вызываемая тем, что нелинейная цепьгнстерезисного регулятора соответствует положительной, а не отрицательной обратной связи,Цель изобретения - обеспечениеЗО структурной устойчивости системы.Поставленная цель достигается тем, ато система содержит сумматор и инте-, гратор, подключенный входом к входу усилителя; а выходом - к входу ре,лейного элемента, выход которого подключен к первому...

Номер патента: 1019396

Опубликовано: 23.05.1983

Авторы: Крупник, Кудряшов, Кулаков, Курбатов

МПК: G05B 11/01

Метки: балансировочного, приводом, стенда

...следующим образом,Сигнал задания частоты вращенияпривода с первого выхода задатчика 9поступает на инвертирующий вход операционного усилителя 3 и вводит егов режим Ограничения.Выходной сигнал операционного усилителя 3 интегрируется интеграторомб с парафазными выходами, Интеграторб и операционный усилитель 3 охвачены отрицательной обратной связью скоэффициентом передачи, равным единице. В результате выходной сигналинтегратора б после отработки выходного сигнала операционного усилителяустанавливается ранным сигналу задания первого выхода задатчика 9.Пока выходной сигнал интегратораб не достиг уровня сигнала заданияс первого выхода задатчика 9 обратнаясвязь операционного усилителя 3 блокирована и он имеет на своем выходе сигнал,...

Номер патента: 1019397

Опубликовано: 23.05.1983

Автор: Белоус

МПК: G05B 11/26

Метки: регулятор, цифровой

...чертеже положении переклю-чателя 22. е прямого выхода КБ-триг 1,00011001 гера 11 наступает йапряжение, соот-Полученное двоичное число 11001 в де-ветствующее логической 1, то накоп- сятнчном коде равно 25, а в старшем ление импульсов в реверсивном счетчиРазряде, вынесенном. за точку, полуке 7 осуществляется за интервал вре- . чена единица, Таким образом, на .вымени, выдаваемый с второго выхода , ходе элемента ИЛИ 20; присутствует : Формирователя 2:временных интерва- . .сигнал "1, обязанный появлению на лов. В. теЧение суммариого времени выходе сумматора 19 числа 00011001, записи. нуля в реверсивный счетчик 7 а на выходе старшего разряда сумма- и .накапления. в:нем импульсов от дат- тора 19 присутствует сигнал ".1", Мика 10 импульсов:с...

Номер патента: 1019398

Опубликовано: 23.05.1983

Авторы: Логачев, Мережко, Николенко

МПК: G05B 11/26

Метки: мощности, нагрузке

...сравнения, .преобразователь ана , Импульсы частотой Е от задающего лог-коди преобразователь код-аналог генератора 18 поступают на счетный ,вйход которого подключенк второму вход триггера 19, прямой и инверсВходу сумматора, а второйвход -. ный.выход которого через аналоговыек выходу эадатчика весовых коэффицен 6 О ключи 21 и 22 подают эти.импульсы на . тов, выходы счетчика подключенц .к уп- вход генератора 23 функций Радемахеравляюцим входам делителя с Перемен- ра. На выходе генератора Функций "ным коэффициентом деления, счетный Радемахера получают К функций Раде- вХод которого через делительс постО"махера, которые образуют ортогональянныи коэффициентом деления подклю" 65 ную, но не полную систему Функций.1019398 Т14 Т. З 5 время,...

Номер патента: 1019399

Опубликовано: 23.05.1983

Авторы: Горюнов, Заборня, Иванов, Морозов, Мухин

МПК: G05B 11/26

Метки: варианты, его, управляющее, цифровое

...номинального значения на + 10 зна-. .чение Р Р также изменяется на + 10. 15Целью изобретения является повышение точности устройства.Указанная цель достигается тем, что в. цифровое управляющее устройся во введены ключ, триггер и последовательно соединенные аналого-цифровой преобразователь, блок памяти и . делитель частоты, второй вход которо. го подключен к выходу усилителя-ог-.раничителя, а выход - к первому входу 25 триггера, вторым входсм соединенно. го с выходом первого одновибратора, а выходом - с управляющим входом ключа,.причеМ выход блока сравнения через ключ подключен к второму управляющему входу вентиля, а вход ана- З 0 лого-цифрового преобразователя - к выходу делителя напряжения.В цифровое управляющее устройство введены ключ,...

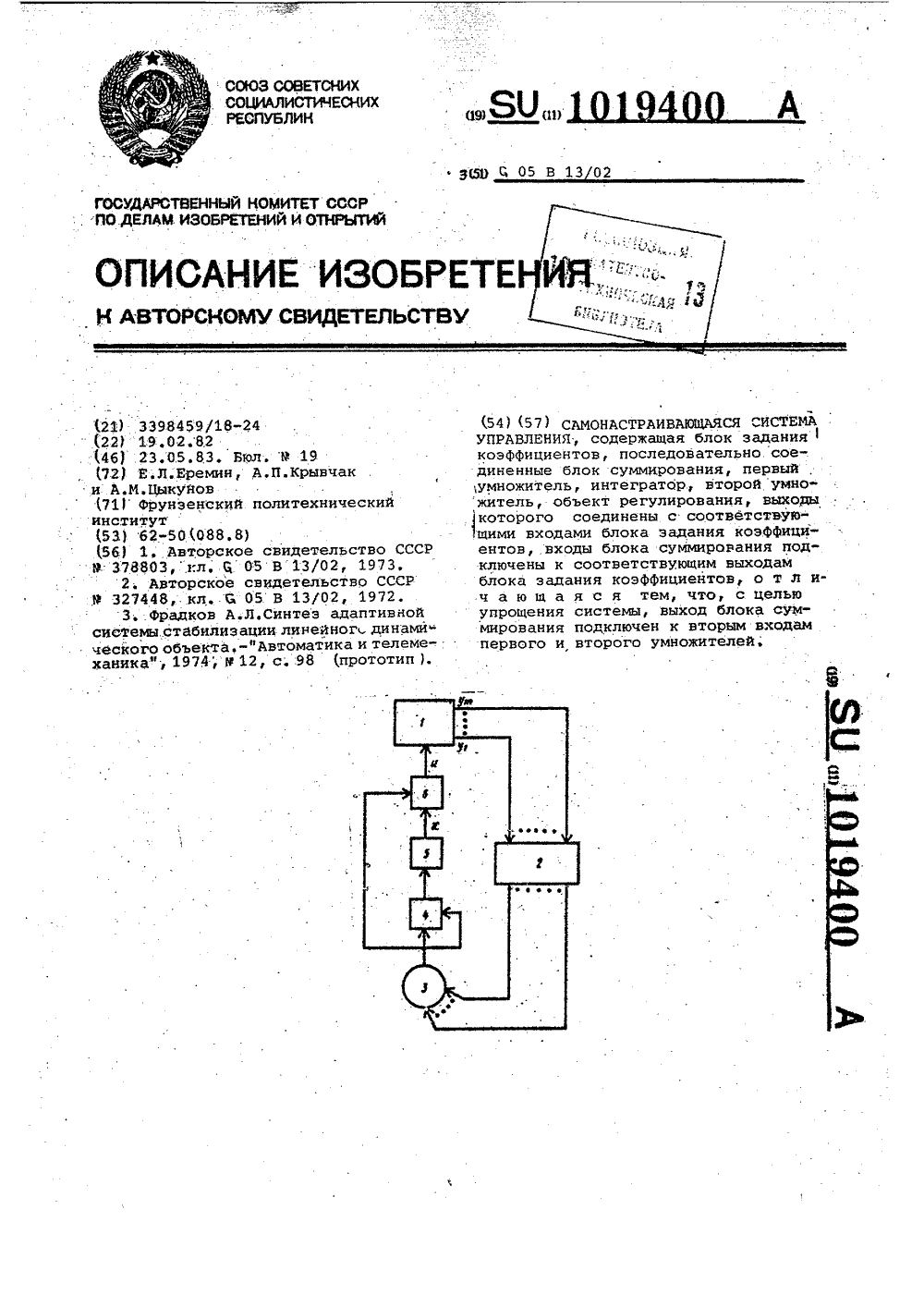

Номер патента: 1019400

Опубликовано: 23.05.1983

Авторы: Еремин, Крывчак, Цыкунов

МПК: G05B 13/02

Метки: самонастраивающаяся

...мо т интеграторов и п умножителей, где в-,количества выходов объекта регулирования, а также необходим регуля.- тор.,который осуществляет. умножение. : сигнала от 1-го интегратора на сигнал ат 1-.го выхода объекта регулирования, а; .затем производит суймирование получей" 55 ныхпроизведений, т.е. на выходе регуляторуполучается сигнал, равньФ О: бЪ,.где Ъ - сигнал с 1-го выхода обсекта регулированиями С; - сиг нал с выхода 1-го интегратора.Цель изобретения - Упрощение систевы.Поставленная цель достигается тем, что в системе, содержащей блок задания коэффициентов, последователь"А 5 но соединенные блок суммирования, первый умножитель, интегратор, второй умножитель, объект регулирования,. выходы которого соединены с соответствующими входами...

Номер патента: 1019401

Опубликовано: 23.05.1983

Авторы: Мочалов, Яковлев

МПК: G05B 19/18, G05B 19/19

Метки: средствами, транспортными

...второй группы входов соединены с выходами первых элементов НЕ.На фнг. 1 приведена структурнаясхема устройства; яа Фиг. 2 " структурная схема блока формирования команд.Устройство содержит датчики 1наличия груза, первый элемент И 2,блок 3 индикации адресных поэяций,блок 4 формирОвания команд, блок 5формирования сигналов направлениядвижения, первый элемент 6 НЕ, второйэлемент 7 НЕ, элемент 8 ИЛИ-НЕ,дешифратор 9, счетчик 10, второйэлемент 11 И, генератор 12,датчик 13загрузки,Датчики 1 служат для регистрацииналичия груза на отправительяых станциях и определения номера позиции,к которой должно быть подогнано транспортное средство. Элементы И 2 служат для управления прохождением за"просов от датчиков 1. Блок 3 индикации.адресных позиций...

Номер патента: 1019402

Опубликовано: 23.05.1983

Авторы: Битюков, Дмитриев, Колодежнов, Кущев, Рукин

МПК: G05B 19/44

Метки: временное, программное, струйное

...2 связана с постоянндм источником давления через стаби:лизатор 4 давления, Приемная по 55лость 3 соединена с выходным каналом 5 . Полости 2 и 3 сообщены сооснорасположенными целевыми питающим б иприемным 7 каналами-соплами, В корпусе 1 выполнен зазор 8, в которомустановлен профилированный диск 9 сприводом 10. Профилированный,циск 9содержит лепестки 11, количество ко"торых соответствует числу ступенчатыхизменений регулируемого расхода, Ра-. 65 диус каждого йз лепестков 11 определен количеством воздуха, необходимого для получения требуемого расхода жидкости. В свою очередь, количество воздуха, поступающего в канал 5, определяется степенью перекрытия сопла 7, что и определяет в конечном итоге радиус соответствующего лепестка 11.Каждый...

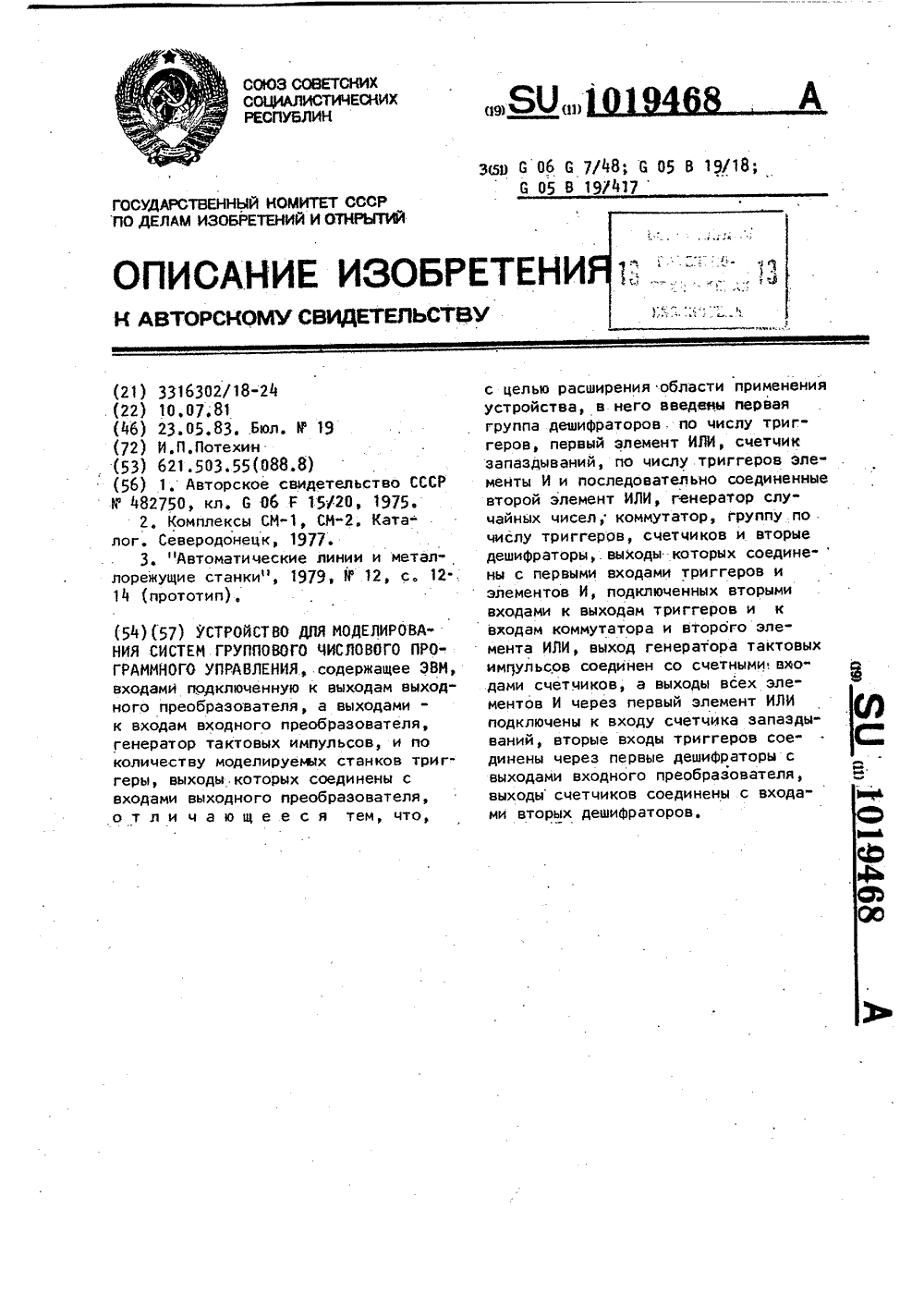

Номер патента: 1019468

Опубликовано: 23.05.1983

Автор: Потехин

МПК: G05B 19/18, G05B 19/4069, G05B 19/418 ...

Метки: группового, моделирования, программного, систем, числового

...элементов 9-9, совпадения,входы 1-и выходного преобразователя6, управляющие входы 1-и коммутатора 13 и входы элемента ИЛИ 15 подключены к выходам триггеров 8-8соответственно. Входы вторых дешй- ратороа 1 О -10 подключены к выходам1 .исоответственно счетциков 11.-11,Информационные входы счетчиков 1111 подключены к выходам соответственно 1-п коммутатора 13, Счетные4 О входы счетчиков 11 "11 подключены1 ик выходу. генератора 12 тактовых импульсов,Коммутатор 13 содержит две группыэлементов И по три в каждой группе(первые входы элементов И) подключе 5 О нц к выходам датчика 14 случайныхчисел. Управляющие входы коммутатора13 (вторые входы элементов И) ивходы элемента ИЛИ 15 подключены че"рез элемент ИЛИ 1 и ИЛИ 2 к выходам. 55...

Номер патента: 1020798

Опубликовано: 30.05.1983

Автор: Мусияка

МПК: G05B 11/26

Метки: привод

...стержня, на оси симметрии которого междуприводными проволочными элементамиустанлвлен направляющий штифт, а наплате по обеимсторонам стержня ус" 45тановлены регулируемые элементы индикации поворота конца стержня, подключенные к управляющим входам переключателя.На фиг. 1 показана конструктивная 50схема привода; на фиг, 2 - электрическая схема релейного переключателя.Привод состоит из платы 1,. на которой смонтирован поворотный стержень 2, закрепленный одним концом на поворотном валу 3, установленном в подшипниках 4(не показаны) .на плате 1.На валу 3 установлены на подшипниках катушки 5 термостойкого электро- изоляционного материала,на которых закреплены одни концы проволочных 60 приводных элементов 6 и 7,выведенные на стойки 8 и...

Номер патента: 1020799

Опубликовано: 30.05.1983

Авторы: Круглов, Розинов, Тихомиров, Шаталов, Яковлев

МПК: G05B 19/18

Метки: приводом, программного, широтно-импульсное

...8, положения.Выходы двух старших разрядов сумматоров 3. и 4 поступают на входылогического блока 6. На выходах логического блока б формируются пряМоугольные импульсы З(и И, соз И,5 кп и со и, приведенные навременных диаграммах (фиг. 5). Свыходов логического блока.б сигналыпоступают на блок 7 ключей.25Первый. выход опорного делителя 2,по которому в параллельном коде пос.тупает содержимое делителя 2, обеспечивает формирование чередующихсяразнополярных широтно-модулированныхпрямоугольных сигналов на клеммахвходных обмоток датчика 8 положения.Второй выход опорного делителя 2(соединение 11) служит для управления демодулятором 10, По этому выхо"ду на вход демодулятора 10 поступает З 5прямоугольный переключакщий сигналсо скважностью 2.Третий...

Номер патента: 1020800

Опубликовано: 30.05.1983

Автор: Мурадян

МПК: G05B 19/40

Метки: двигателем, программного, фазным, шаговым

...жечастотой, но со скважностью ИБ-,1Так как старшие разряды второго 3счетчика не изменили своего состоянияи выбраны первые каналы мультиплек- .соров, то через первую фазу 10-1 двигателя протекает ток равный Н - 1д , а через вторую фазу 10-2 - ток - д . В третьей и четвер 1К Птой фазах двигателя токи отсутствуют. Это приведет к тому, что ротор двигателя отработает дробный шаг равный й = Ос , где й - величина1 асор Б Ососновного шага двигателя, н - коэф- (О фициент дробления, величина которого)совпадает также с коэффициентом пере:счета первого 2 и младших разрядов второго 3 двоичных счетчиков.С приходом последующих низкочас тотных тактовых импульсов во второй 3 двоичный счетчик поочередно записываются цифры с 2-х по М, при этом на выходах...

Номер патента: 1020801

Опубликовано: 30.05.1983

Авторы: Кузнецов, Русанов

МПК: G05B 23/02

Метки: параметров

...которого соединен с первым входом умножителя, соединенного выходом с входами пер.Вого и второго блоков сравнения, выход первого блока сравнения соеди нен с первьи входом запоминающего .блока и с управляющим входом первого. ключа, второй вход первого блока сравнения соединен с выходом первого. блока вычитания,. первый вход. которого соединен с выходом блока выбора минимального значения и с первым входом второго блока вычитания, вторьж,входом соединенного с выходом блока выборки максимального значе.ния и с информационным входом первого ключа, второй вход первого блока вычитания соединен с выходом дели" теля, с первым входом третьего блока вычитания и с инФормационным вхо дом второго ключа, удравляющий вход которого соединен с...

Номер патента: 1022111

Опубликовано: 07.06.1983

Авторы: Агейков, Вельтищев, Кропотов, Малютин, Челышев

МПК: G05B 11/00

Метки: манипулятором, электрогидравлическим

...этогоустройства ограничена классом электрогидравлических приводов, замкнутых по,моменту не выходном валу гидромотораили усилию на исполнительном мвкениэ;ме, Наличие обратнык связей усложняетконструкцию и снижает надежность всего устройства, а реализация устройствас разомкнутыми приводами не позволяетполучить требуемую точность отработкизадающего сигнала при меняющейся ввличи 40нв давления в гидросистеме, так какпри,этом изменяется коэффициент передачи привода. Целью изобретения являетсянне функциональных возможноствройства.Поставленная цель достигаетсчто устройство содержит по, гулируэмой координате сумматордовательно соединенные второйный усилитель, блок деления и блоквлечения квадратного корня, выхрого подключен к входу...

Номер патента: 1022112

Опубликовано: 07.06.1983

Авторы: Кривицкий, Мезенцев

МПК: G05B 11/40

Метки: закона, интегральной, составляющей, формирования

...единицы 50 дискретности Ь. Это исключает воэможность выбора Ь исхоая яз условия обеспечения требуемой статической точности регулирования, что может приводить к ееснижению, 55Белью изобретения .является повышениеточности регулирования. Поставленная цель достигается тем,что в устройство аля формирования интегральной составляющей закона регулирования, соде ржашее цифро-аналоговыйпреобразователь, генератор частоты задающего сигнала и датчик частоты сигналаобратной связи, введены блок синхронизадии и соединенные последовательно счетчик импульсов, первый регистр памяти,первый сумматор, второй регистр памяти,второй сумматор и третий регистр памяти, выход которого подключен к второму входу второго сумматора и к входуцифро аналогового...

Номер патента: 1022113

Опубликовано: 07.06.1983

Авторы: Мишин, Музыченко

МПК: G05B 13/02

...2 через усилитель 4соединен с двигателем 5, механическисвязанным с вторым двигателем 6, дачиком 7 обратной связи и объектом 8управления. Выход датчика 7 обратнойсвязи связан с вторым входом сумматора 2 и с третьим входом второго коммутатора 3, который через анализатор 9ошибки и устройство 10 управления коммутаторами связан с первым коммутато-.ром 11, другой вход которого соединенс выходом источника 12 напряжения.Вторые выход и вход устройства 10управления коммутаторами соединенысоответственно с третьими входом второго коммутатора 3 и с вторым выходомпервого коммутатора 11, первый выходкоторого соединен с вторым двигателем 6.Система автоматического регулирования работает следукицим образом,С,задатчика 1 сигнала...

Номер патента: 1022114

Опубликовано: 07.06.1983

Автор: Устинов

МПК: G05B 19/02

Метки: программного

...ключи 19группы, развязывающие элементы 20первой группы, переключатель 21,транзисторный ключ 22, нагрузочныйэлемент 23, развязывающие элементы24 второй группы.Устройство работает следующимобразом., Гаечными головками устройство устанавливают на гайки, включают двигатель 1 и блок 9 управления.После включения двигателя 1 враще- . ние с центральной шестерни 8 передается шестерням 7 шпинделей 2 и через муфты 6 и планетарный редуктор 10 на гаечные головки 4. При включении блока 9 управления триггер 18 устанавливается в единичное состояние и на его выходе появляется напряжение, которое открывает транзисторный ключ 22. Через транзисторный ключ 22, на- грузочный элемент 23 и элементы 20 осуществляется подключение всех катушек 11...

Номер патента: 1022115

Опубликовано: 07.06.1983

Авторы: Когановский, Львов

МПК: G05B 19/18

Метки: группой, объектов, программного

...Узлы 6 и 7содержат элементы ИЛИ-НЕ 28 1 и элемейты И 294 и, Блок 8 соцержит элемент И 30 и элементы ИЛИ 31 н. 32Блок 8 выбора комплектарегистр 9сдвига с узлом 10 установки его ис.ходного состояния, блоки 14 и 15 управпения исполнительными механизмами сузлами выходных ключей 12 и 13, а также 5датчики 16 и 18 и формирователь 17предназначены цля управления выпускомобъектов (агрегатов) .со склаца в определенной нослецовательности с соблюдением определенного расстояния между 4 Оними в емплектэ и их. доставки на участок сборки синхронно с цвижением конвей. ера.Коммутатор 5 зацания типов обьектовпредназначен цля выцачи сигнала, соответствующего типам обьектов; находящихся ю кажцой линии, а также обеспечиваетзапрет на выход агрегатов с любой...

Номер патента: 1022116

Опубликовано: 07.06.1983

Авторы: Данилов, Свердлов

МПК: G05B 19/19

Метки: программного

...к вылС щ А"В ходному валу системы;Абсолютная величина С лежит в пре" 12 - частота работы ЯД 6. делах 5 Укаэанная расстановка импульсных0 а Сщ 16 ээ сигналов необходима для разделения14-разрядный код С а выхода сумма" во времени работы первого преобразотора 3 поступает на вход второго пре- вателя 13 кода, коммутатора 14 и пер. образователя 15 кодов. 14-й старший вого блока 17 совпадения. разряд кода С поступает на второй 10 . Рассмотрим, работу системы для слувход коммутатора 14. Диапазон измене- чая, когда величина С находится в диа"ния С разбит на две зоны управления пазоне чисел, соответствующих зоне 1Зона 1 32С16352 (,АД 9 в процессе отработки изменяетЗона 11 16352 % С с 32 скорость выходного вала от 0 до ноВ зоне 1...

Номер патента: 1022117

Опубликовано: 07.06.1983

Авторы: Мальцев, Шевченко

МПК: G05B 23/02

Метки: временных, параметров, реле

...3 локу 3.Устройство 1,фиг. 1)работает следую.щим образом,К входам 9 и 10 подключаются по-следовательно соединенные обмотка З 5контролируемого рею и источник питания, К входу 11 подключаются контактыконтролируемого реле. Для контролявремени срабатывания реле с нормально .разомкнутым контактом элемент 4 4 Оустанавливается в разомкнутое состояние, а переключатель 32 - в такоеположение, при котором его входы 28и 30 соединены с его выходами 33 и34, в входы 31 и 29 отключены отвыхсдов 33 и 34. Далее счетчик 7 итриггеры 35 и 36 устанавливаются висходное состояние, при котором навыходах триггеров 35 и 36 имеютсялогические сигналы "О", т.е. на выходе инвертора 38 - логический сигнал н 1",.поэтому импульсы с генера.,тора 1 не...

Номер патента: 1022118

Опубликовано: 07.06.1983

Авторы: Кострыкин, Прибыловский, Раевский

МПК: G05B 23/02

Метки: диагностирования, систем

...памяти; а выход " с вторым входом четвертого блока полупостоянной памяти, выход которого подключен к входу блока индикации, выход первого блока полупостоянной памяти соединен церез шифратор с выходом устройства, введены аналогоцифровой преобразователь, шесть переключателей, второй и третий блоки оперативной памяти и первый и второй элементы ИЛИ, вход первого счетчика соединен с первыми входами всех переключателей, вход .устройства через :аналого-цифровой преобразователь подключен к второму входу первого пере- ключателя, выходы которого соединены: с первыми входами второго и третьего блоков оперативной памяти соответственно,выход. блока ключей соединен с вторым, входом. третьего переключателя, выходы которого соответственно...
