G05B — Регулирующие и управляющие системы общего назначения; функциональные элементы таких систем; устройства для контроля или испытания таких систем или элементов

Номер патента: 744453

Опубликовано: 30.06.1980

Автор: Рохин

МПК: G05B 13/02

Метки: переменной, структурой

...После окончания переходного процесса в последней из моделей объекта логический блок 11 сравнивает значения функционалов на выходах блоков 10 вычисления функционала и осуществляет коммутацию коэффициентов в блоке коммутации коэффициентов так, чтобы реализовать закон управления регулятора той модели объекта, которой соответствовал минимум функционала. После этого цикл повторяется. Таким образом, осуществляется сравнение всех законов управления, которые могут быть реализованы блоком коммутируемых коэффициентов, и выбирается для управления объектом закон управления, с помощью которого для модели объекта обеспечивается минимум заданного функционала,В качестве функционала может применяться интеграл от квадрата ошибки за время переходного...

Номер патента: 744454

Опубликовано: 30.06.1980

Автор: Суздальцев

МПК: B25J 13/00, G05B 15/02, G05B 19/406 ...

Метки: роботомокрасчиком

...появляются в следующей очередности, сначала на выходе и, затем на выходи - 1, , 2, 1, Сигналы на выходах (и + 1) и(и + 2) формируются так же, как и при ра.боте коммутатора 8 в прямом направлении,За один цикл работы коммутатора 8 происходит10 поочередное считывание информации с фотодат.чиков 5 о положении плоской фигуры, записьи сдвиг этой информации в регистре 11 сдвига,За время цикла работы коммутатора 8 краскораспылитель 14 перемещается поперек транспорт тера 1 из одного крайнего положения в другое, а с элементов 12 И поочередно выдаютсясигналы в блок 13 управления приводом пода.чи краски, если в данное время в соответствующей зоне под краскораспылителем 14 находится плоская деталь 2.Управление движением краскораспылителя...

Номер патента: 744455

Опубликовано: 30.06.1980

Авторы: Баринов, Фурсов

МПК: G05B 17/02

Метки: индентификации, линейного, объекта

...задатчике 10 масштабных коэффициентов на основе априорной информации, и поступаютна первый и второй сумматоры 5 и б, и наблок 4 квадраторов, в котором преобразованные фазовые координаты возводятся в квадрат и в третьем сумматоре 3 суммируются. На полученную сумму квадратов 4 делитсяразность между выходом объекта 11, и модели,полученная во втором сумматоре 2.Результат деления, получаемый в блоке 12деления, умножается в первом блоке 5 множителей на преобразованные координаты, Результаты умножения поступают на блок 9 интеграторов,С выхода блока 9 интеграторов сигналыпоступают на четвертый блок 8 множителей,где умножаются на масштабные коэффициенты,вырабатываемые задатчиком 10 масштабныхкоэффициентов, в результате, на выходе четвер.того...

Номер патента: 744456

Опубликовано: 30.06.1980

Авторы: Антоненко, Сергацкий, Федоров

МПК: G05B 19/00

Метки: программного, робота-манипулятора

...преооразователь 11, поступают па первый блок памяти 7, который подключен к регулируемому усилителю 9 и устанавливает на нем коэффициент усиления, пропорциональный величине перемещения, зафиксированной в счетчике 12. Сигналы нуль-органа 10, подключенного к цифро-аналоговому преобразователю 11, поступают на один пз входов элемента И 6, Сигнал, пропорциональный величине необходимой контурной скорости сварки, устанавливается оператором в блоке эталонного сигнала 15 перед началом обучения и поступает на блок 14 коррекции скорости, После того как информация о перемещении между точками зафиксирована в реверсивном счетчике 12, она переносится во второй блок памяти 3, При подаче команды Запись блок заданпя скорости 8 вырабатывает...

Номер патента: 744457

Опубликовано: 30.06.1980

Авторы: Малюк, Урмаев

МПК: G05B 19/02

Метки: станком

...подачи и датчика углового положения детали - 18 и 19 соответственно.На фиг, 2 обозначены: а - угол между осью обрабатываемого изделия и одной из координат станка, например осью Х; ИМ - ось обрабатываемого изделия.Устройство работает следующим обраКоординатными задатчиками 1 и 15 перемещения устанавливаем зону обработки первой строчки (отрезок АВ,= ОВ, -- ОА, на фиг. 2). При подаче команды Пуск блок 5 управления через первый ключевой элемент 4 подает управляющее напряжение на электродвигатель 3 и происходит перемещение кромки режущего инструмента из точки А 1 в точку В, (перемещение по кривой обеспечивается совместной работой электродвигателя 3 по координате Х и электродвигателя по координате Л, управляемого от копировального прибора)....

Номер патента: 744458

Опубликовано: 30.06.1980

Автор: Качер

МПК: G05B 19/02

Метки: генератором

...8 задания находится в зонемалых напряжений. Если сумма абсолютных 8 4значений напряжений потенциометра 8 задания и датчика 19 скорости, имеющих различную по. 1 лярность, не превышает опорного напряжения стабилитрона 15, то диоды 11 и 12, вентиль 10 и разделительный диод 24 открыты, а ди. оды 17 и 25 и вентиль 9 заперты, Благодаря этому напряжение потенциометра 8 задания через. вентиль 10 и резистор 7, а напряжение датчика" 19 скорости через диод 24 и резистор б подводятся ко входу усилителя 3. Второй сигнал обратной связи, поступающий от датчика момента 4 через резистор 5, при заправке, когда полотно бумаги не натянуто, близок к нулю и на работу схемы не влияет, Таким образом, при малом напряжении задания и не натянутом бумажном полотне...

Номер патента: 744459

Опубликовано: 30.06.1980

Авторы: Давлетбаев, Тулбин

МПК: G05B 19/02

Метки: программное

...11, элемент Н 12, элемент 13 задержки, первыи усилитель 14, группу обмоток электромагнитов 15, , 1 ь и ключевой элемент 16.Устройство работает следующим образом.Исходное положение - щетки переключателя 1 в первой позиции. 11 одготовлена цепь включения электромагнита 15. Цепь входа формирователя Ь разомкнута. 11 роизводится Пуск схемы по первому входу задатчика 5.Открывается ключевой элемент 16, и по цепи контакта 2 включается электромагнит 15, исполнительный механизм приходит в движение.В задатчике 5 отрабатывается заданная выдержка времени и выдается управляющии сигнал 1 на включение триггера 6. Сигналом с выхода триггера 6 срабатывает инвертор /, на выходе которого появляется сигнал О. Этим сигналом перебрасывается задатчик 5 в...

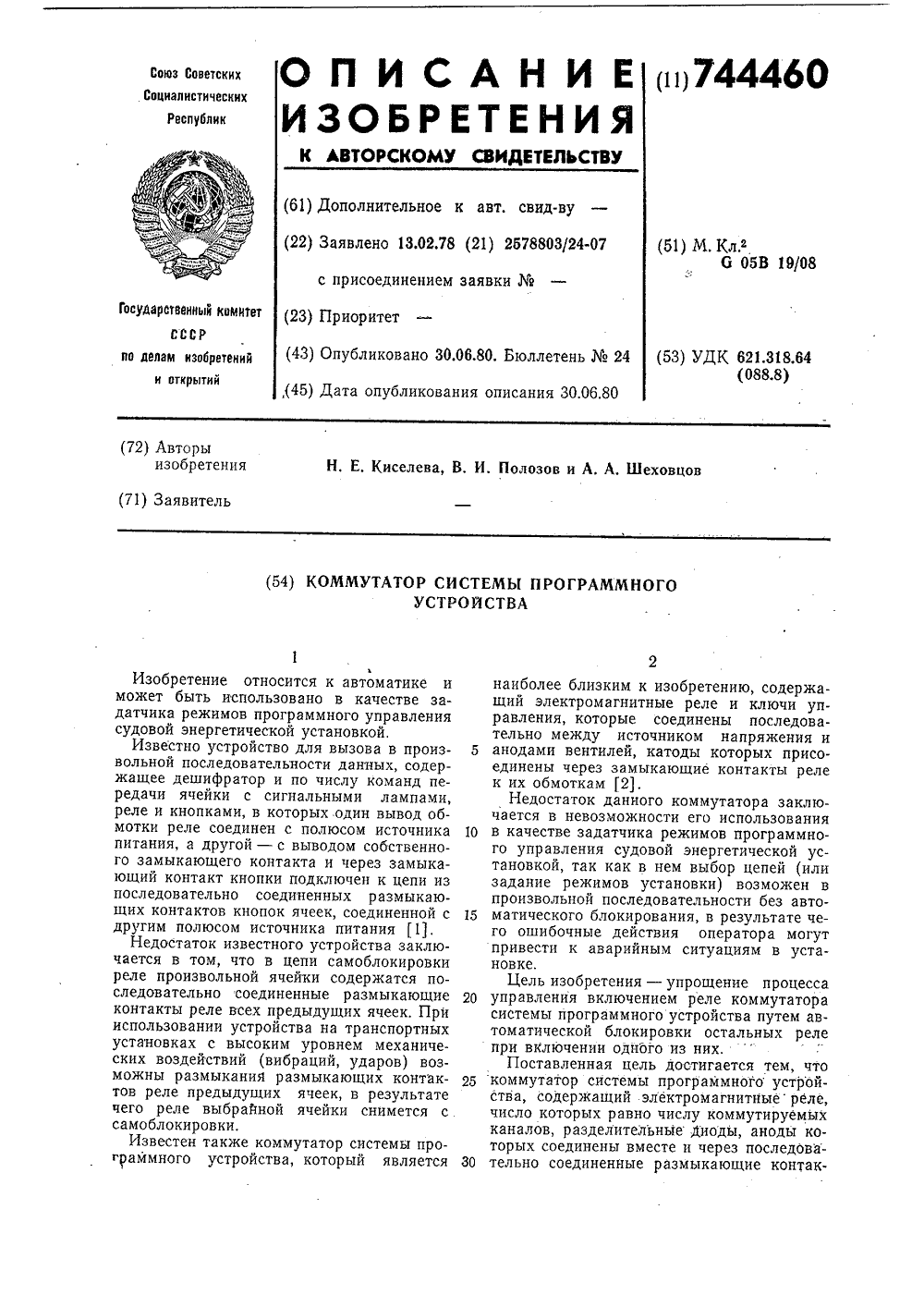

Номер патента: 744460

Опубликовано: 30.06.1980

Авторы: Киселева, Полозов, Шеховцов

МПК: G05B 19/08

Метки: коммутатор, программного, системы

...реле 1 - 4, первые ,выводы которых соединены с первыми выходными шинами 27 - 30 шифратора 22, другие выходные шины 31 - 34 которого подключены к катодам разделительных диодов 5 - 8.Конкретная схема шифратора 22 определяется разрешенной последовательностью переключения цепей. Например, для обеспечения циклического переключения цепей из произвольного исходного состояния от цепи с меньшим номером к цепи с большим номером шифратор 22 содержит шестнадцать диодов 35 - 50, Вход 23 шифратора 22 через диоды 35 - 38 соединен соответственно с выходными шинами 32, 33, 29, 30, Вход 24 шифратора 22 через диоды 39 - 42 соединен соответственно с выходными шинами 33, 34, 27, 30, Вход 25 шифратора 22 через диоды 43 - 46 соединен соответственно с...

Номер патента: 744461

Опубликовано: 30.06.1980

Автор: Петрунин

МПК: G05B 19/18, G05B 19/40

Метки: двигателем, шаговым

...в соответствующем состоянию счетчика 4 положении.Состояние умножителя частоты 3 зависит 25 от выбранного режима работы шаговогодвигателя.При поступлении на вход счетчика 4 частоты он за один цикл через преобразователь код - код 5 обеспечивает последова- ЗО тельный обход состояний, дающий исходный однозаходный несимметричный цикл коммутации.Все другие циклы получаются из исходного путем пропуска определенного числа состояний. При этом число пропущенных тактов определяется числом в умножителе 3 частоты.На фиг. 2 показан однозаходный пятитактный цикл симметричной коммутации, со следующей последовательностью состоя- ний 1 - 2 - 3 - 4 - 5 - 1 При этом для перехода от одного состояния к другому для данного цикла необходимо обеспечить пропуск...

Номер патента: 744462

Опубликовано: 30.06.1980

Автор: Пилипейко

МПК: G05B 19/18

Метки: объекта, положением

...к входу первого счетчика.На чертеже представлена блок-схема предложенного устройства.Она содержит счетчики 1, 2, триггеры 3, 4, блок ввода 5, генераторы импульсов 6, 7, ключи 8, 9 и блок управления 10,Устройство работает следующим образом.В исходном состоянии счетчик 1 хранит адрес фактического положения объекта, счетчик 2 и триггеры 3, 4 находятся в нулевом состоянии, ключ 8 открыт сигналом с выхода триггера 3, генератор 6 не работает.На входы блока 5 подается адрес требуемой позиции и командой Установка вводится в вычитающий счетчик 2, после этого подается команда Пуск, по которой триггеры 3, 4 устанавливаются в единичные состояния и запускается генератор 6 для выдачи серии импульсов, при этом ключ 8 закрыт сигналом с инверсного...

Номер патента: 744463

Опубликовано: 30.06.1980

Авторы: Игонин, Коваль, Круглов, Родионов, Серебряков, Цветков

МПК: G05B 19/18, G05B 19/404

Метки: программного

...13 через элемент ИЛИ 14 поступает на элемент И 15и разрешает прохождение импульсов форсировки 1 ф на вход счетчика 16. Одновременно коммутатор 7 в соответствии с сигналом от триггера 13 выдает разрешающийсигнал на прохождение импульсов форсировки 1 ф на один из ключевых элементов 8(или 9), Замыкание одного из элементов 8(или 9) определяется знаком предстоящегонаправления движения. При движении внаправлении + замыкается элемент 8, внаправлении-- элемент 9.Импульсы форсировки 1 ф через ключевой элемент 8 (или 9), один из элементовИЛИ 10 (или 11) и блок 3 поступают навход привода 4, Выбор частоты следованияимпульсов форсировки 1 ф, равной или большей частоты задания з, соответствующейускоренному движению исполнительногомеханизма,...

Номер патента: 744464

Опубликовано: 30.06.1980

Авторы: Годин, Орлов, Суходольский, Шанович

МПК: G05B 19/08, G05B 19/18

Метки: программного

...благодаря элементу задержки 20,Через элемент 9 ИЛИ,усилитель 21 включается генератор 19, который плавно набираетчастоту от 0 до 1 номинал. Импульсы от, генератора 19 поступают через делители 25,26 и преобразователь 27 на исполнительныйорган (регулируемый привод) 28Контроль перемещения исполнительного органа осуществляется датчиком 29, импульсыс которого через элементы 14 И, 11 ИЛИ поступают на счетчик 23. Когда состояние счет.чика 23 равно нулю, на прямом выходе деши,фратора 24 появится сигнал "1", а на инверсном - "О"., 11 ри этом прекращается подачаимпульсов управления на счетчик 23 и приналичии ответного сигнала от объекта 8 управления элемент 12 И выдает сигнал на блок 1для его перехода на следующую позицию(строку), Блок 1 совершает...

Номер патента: 744465

Опубликовано: 30.06.1980

Авторы: Опенкин, Яковенко

МПК: G05B 19/18

Метки: программного, станком, числового

...сигналы переписи. информации из буферной памяти 3 в оперативную память 4 и сигналсчитывания очередного кадра.При наличии в программе реверса движенийпо одной из координат на шаговый приводпоступают импульсы, частота следования которыхравна суМме частот импульсов предыдущегои последующего кадров.При этом возможны сбои шагового привода,если суммарная частота превысит частоту егоприемистости.Вышеперечисленные состояния (реверс, дви.жений, суммарная частота) определяются блоком 7 сравнения информации, который вырабатывает сигналы управления ключами 8 и 9,В зависимости от состояния. выходных сигналов блока 7 сравнения информации сигнал"Конец отработки кадра" с интерполятора 5поступает напреобразователь 2 через ключ 8 или через ключ...

Номер патента: 744466

Опубликовано: 30.06.1980

Автор: Трубников

МПК: G05B 19/18

Метки: объекта, положением, программного

...о нуления счетчика 2 относительно момента записи и счетчик преобраЦель изобретения - повышение точностиустроиства.ч- зуемого числа пропорционален весу числа.Таким образом, опорной фазой системы а .Поставленная цель достигается тем, что в ер ф мы управ.в, ления служит фаза сигнала, снимаемого с выустройство для программного управлений поло- хода фазосдвигао б 10 ( .цепочки .азосдвигющего блока 10 (ВС.цепочки .жением объекта, содержащее последователмо" " р,цщоСдвиги фаз (интервалы времени) и опосоединенные задатчик программы, счетчик, блокок циональные заданному ио прог амме положесравнения, привод и датчик положения, напримеру й р е положеапр ер нию, а также текущему положению авниваютвращающийся трансформатор, а также генЕратор ", и...

Номер патента: 744467

Опубликовано: 30.06.1980

Авторы: Пинская, Сапожников

МПК: G05B 19/418

Метки: дифрактометром, ренгеновским

...(второй) вход счетчика 11 угла поворота детектора излучения. В момент, когда детектор излучения займет положение, соответствующее началу диапазона измерений, дополнительный элемент равнозначность 5 вырабатывает сигнал, поступающий в счетчик 1 величины шага сканирования, разрешающий прохождение импульсов от фотодатчика на его суммирующий (первый) вход.По этому же сигналу в задатчик 10 начала углового интервала из блока 8 памяти поступает информация о следующем диапазоне регистрации. Задатчик 13 величины шага сканирования определяет необходимый коэффициент деления счетчика 1 величины шага. При поступлении на вход этого счетчика определенного количества импульсов, на его выходе появляется один импульс, поступающий в счетчик 2...

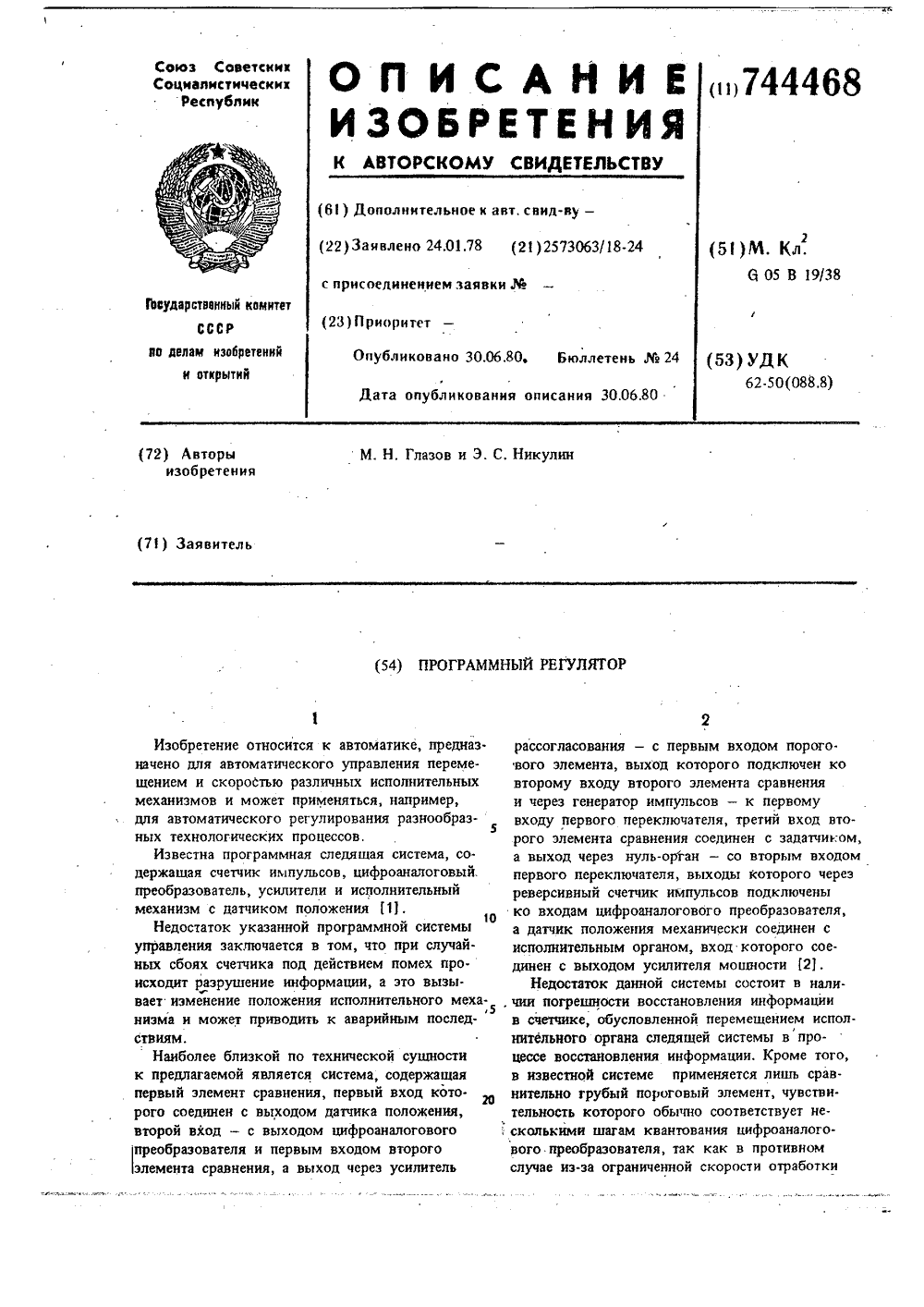

Номер патента: 744468

Опубликовано: 30.06.1980

Авторы: Глазов, Никулин

МПК: G05B 19/39, G05B 19/406, G05B 23/02 ...

Метки: программный, регулятор

...равное - Одвиж В этом состоянии пороговый элемент 12 не оказывает влияния на формирование программного сигнала Оп и конденсатор 19 заряжен до напряжения Одвиж. Формирование программы заканчивается, когда напряжение программного сигнала Оп достигает заданного значения Оз, что приводит к переходу нуль-органа 7 в нулевое положение,в результате чего генератор 11 отключается от реверсивного счетчика 9 импульсов. В установившемся режиме достигается равенство напряжения сигналов каналов Оэ=Оп=Од, т.е.исполнительный орган 1 занимает положение в соответствии с напряжением сигнала задания О,. В этом режиме на выходе,Формула изобретения 5 744468усилителя 5 рассогласования действует остаточ. напряжении отпускания порогового элементаное напряжение...

Номер патента: 744470

Опубликовано: 30.06.1980

Авторы: Архипов, Баранов

МПК: G05B 21/02

Метки: муфтой, электромагнитной

.../на конденсаторе 21 с ка)кдым полупериодом папр 5)кения питашгя будет возрастать, так как постоянная времени цепи заряда конденсатора 21 значительно меньше, чем постоянная времени сго разряда, а постоянная времени цепи его разряда значительно больше длительности полупериода питающей сети. По достп)сепии на конденсаторе 21 величины напряжения, равной величине напряжения элемента сравнения с/; (фиг. 2 б, точка Я), ток чере. конденсатор 21 резко уменьшается и будет недостаточен для открытия тиристора 3. Режим форсировки закончился.Конденсатор 23 при форсированном режиме заряжался в каждый полупериод до некоторого напряжения (фиг, 2 в, точка 1,), определяемого временем включения б тиристора 3 и постоянный времени его заряда, а при...

Номер патента: 744471

Опубликовано: 30.06.1980

Авторы: Барский, Занин, Разуменко, Розанов, Склярский

МПК: G05B 23/00

Метки: пневматическое, централизованного

...нормально открытый клапан 12 в атмосферу, а золотник второгореле 8 занимает верхнее положение. При этомдавление из емкости 6 постепенно (напрймерза 5-6 с) стравливается через второй дроссель11 в атмосферу и золотник первого реле 7занимает исходное (нижнее) положение. В результате схема оказывается подготовленной квыходу на контроль другого контура,4Одновременно с нажатием кнопки 2 и лояв. лением давления питания первого реле 7 на управляющем выходе элемента 1 адресации золотник третьего реле 9 занимает верхнее положение и соединяет камеры подпора всех клапанов 13 с атмосферой. Лавление питания элемента 1 адресации, кнопка 2 которого нажата оператором, оказывается отсоединенным от его коммутирующего выхода верхней манжетой манжетного...

Номер патента: 744472

Опубликовано: 30.06.1980

Авторы: Антонов, Воробьев, Карлов, Федоренков

МПК: G05B 19/02, G05B 23/00

Метки: автоматическими, линиями

...пара.ханизмов б на линии, Основными тактующими метров обеспечивает оперативный программныйсигналами для этого блока являются сигналы и аппаратный контроль технологического произ узла 14 ввода информации и блока 3 зада- цесса путем сравнения программных уставокния времени. По этим сигналам обеспечивается с эталонными, а также выводит на заданныйвключение исполнительных механизмов авто-режим работы нагреватели растворов ванн, колооператора и выполнение команд "Вперед", риферы для сушки печатных плат, псдцержива."Назад", "Опускание", "Подъем". По окончании ет заданные плотности растворов, Сигнализациякоманды выдается сигнал в узел 14 на смену блока 10 указывает позицию, на которой нахокадра программы. дится автооператор, адрес...

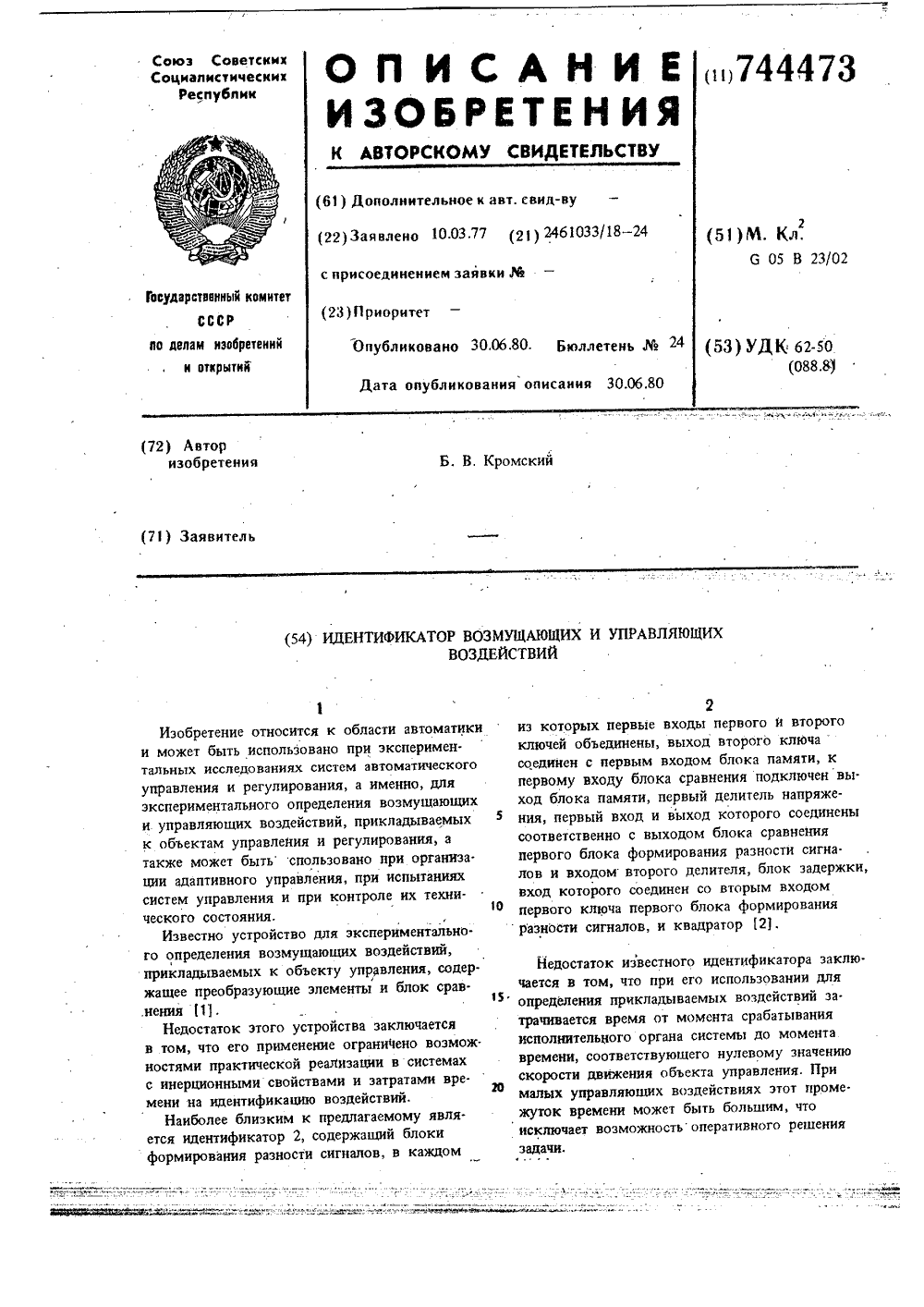

Номер патента: 744473

Опубликовано: 30.06.1980

Автор: Кромский

МПК: G05B 23/02

Метки: воздействий, возмущающих, идентификатор, управляющих

...на третьи входы блоков формирования разности сигналов 4 и 5. Блок формирования разности сигналов 4 предназначен для формирования сигналов, соответствующих ленив и к объекту приложено только возмущающее воздействие У,АБ - участок траектории, на котором включен исполнительный орган и к объекту приложены возмущающее и управляющее воздействия.В идентификаторе осуществляется выделение нач ний х, хи, х, х фазовых координат в точках а и б на участке ОА (фиг, 1).5 744473 6разности значений х, - х и х - .х 4 . В блоке 5 входа блока 6 формирования разности сигналовформируются сигналы, соответствующие раз- записывается в его блок 13 памяти,ф 2 2 ф 2 2ности значений х, - х и х - х . Блок 7 При движении объекта управления с вклюзадержки задерживает...

Номер патента: 744474

Опубликовано: 30.06.1980

Авторы: Волков, Гладков

МПК: G05B 23/02

Метки: динамических, объектов, характеристик, частотных

...объектов, генератор 4 задающего возлействия,первый и второй блоки 5, 6 сравнения, первый и второй квадраторы 7, 8, первый и второй интеграторы 9, 10, первый и второй экстремальные регуляторы 11, 12, первая ивторая молели 13, 14, первый и второй усилители 15, 6, первый и,второй фазосдвигающие блоки 17, 18, блок 19 памяти, множительцо.лелительный блок 20, генератор 21опорного сигнала, блок 22 леления, сумматор 23 На чертеже приняты следующие обозначения: х(1) - задающее (входное) воздействие, п,(1) - помеха, присутствующаяв задающем воздействии х; у(1) - выходной сигнал исследуемого объекта, и (1)помеха, присутствующая в выходном сигнале у (1), хъ, ;, , ю - передаточные функции блоков, входящих в состав системыавтоматического...

Номер патента: 744475

Опубликовано: 30.06.1980

Авторы: Авхач, Краснов, Светликов, Юдин

МПК: G05B 23/02

Метки: границы, области, объектов, работоспособности, технических

...Хз условия (4)35 не выполняются, то на втором выходе логического блока 12 появляется сигнал, который в ячейках памяти Лз, Лз блока 4 оперативной памяти фиксирует координатыотображающей точки, лежащей вне обла 40 сти 6 (в Лз - Хь в Л - Хг). Кроме того,сигнал от второго выхода логического блока 12 через элемент ИЛИ 10 подается навторой вход блока 8 переключений (фиг.1).Сигнал со второго выхода блока переклю 45 чений подается на суммирующий вход реверсивного счетчика 2, в котором запишется число Хгг=Х, +ЬХг,Затем в блоке 4 оперативной памяти производится сравнение величин Хгь Хгг и Хз50 с содержимым ячеек Ль Лг, Лз, Л. Если условия (1) и (2) не выполняются, то логический блок 12 проверяет условия (4) приданных значениях первичных...

Номер патента: 744476

Опубликовано: 30.06.1980

Авторы: Васяков, Заварихин, Защелкин, Сергеев

МПК: G05B 23/02

Метки: процессов, технологических

...4. Ввиду того, что работа релейных блоков 2 и 4 в исправном состоянии синхронизирована по знаку сигнала рассогласования, то,сигналы появляются на их " "ойНдй%ФФЛТю вГходах одновременно.На выходах элементов 8, 9 и О И сигналы отсутствуют, так как возможно на.личие сигнала только на одном из входое элементов 8, 9 и 10 И. Дальнейшая работа устройства аналогична первому варианту. Возможны следующие варианты работы устройства в случае неисправностей в основном регулирующем канале.Вариант 1. В этом случае на первом выходе релейного блока 2 постоянно присутствует сигнал, а сигнал рассогласования имеет полярность, соответствующую сигналу на втором выходе релейного блока 2.Когда сигнал рассогласования, достигает порога срабатывания релейного...

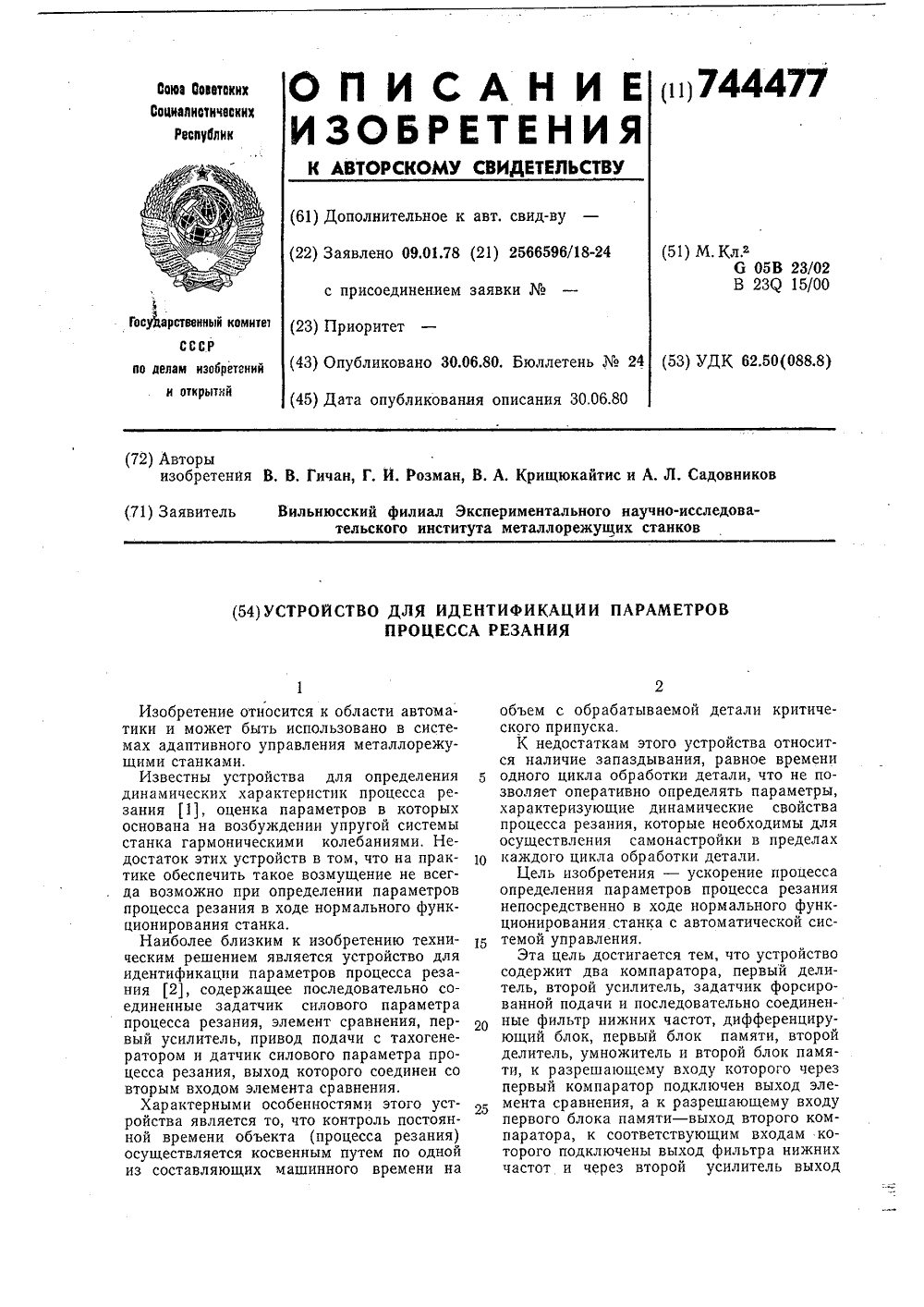

Номер патента: 744477

Опубликовано: 30.06.1980

Авторы: Гичан, Крищюкайтис, Розман, Садовников

МПК: G05B 23/02

Метки: идентификации, параметров, процесса, резания

...процесса резания, элемент 2 сравнения, усилитель 3, привод 4 с тахогенератором Ь, датчик 6 силового параметра процесса резания, фильтр 7 нижних частот, усилитель 8, компаратор 9, делители 10, задатчик 11 форсированной передачи, дифференцирующий блок 12, блок 13 памяти, делитель 14, умножитель 15, блок 16 памяти, клемму 17 и компаратор 18.Устройство работает следующим образом,Отфильтрованный от частоты вращения инструмента или изделия в фильтре 7 5 10 15 20 25 30 35 40 нижних частот сигнал датчика б силового параметра процесса резания поступает в дифференцирующип блок 12. Полученное значение запоминается в блоке 13 памяти.Сигнал на разрешение записи в блок 13 памяти выдаст компаратор 18, который опрокидывается нри равенстве значения...

Номер патента: 744478

Опубликовано: 30.06.1980

Авторы: Андрущенко, Бекеша, Глушков, Петренко, Сахно

МПК: G05B 23/02

Метки: неисправностей, поиска

...нескольких контролируемыхблоков, например блоков с порядковыминомерами г, г-4, г+7, сигналы с соответствующих им датчиков 1 поступают на входы селекторов 2, которые производят селекцию входного сигнала по амплитуде и длительности, что дает возможность исключитьвоздействие на вход устройства помех с параметрами, отличными от гарантированныхпараметров полезного входного сигнала.Сигналы с выходов г, г+4, и г+7 селекторов 2 поступают на информационные входысоответствующих триггеров 4, устанавливаяих в единичное состояние. Дальнейшую работу устройства рассмотрим на примере определения адреса г-го неисправного блока.Единичный сигнал с выхода триггера 4,зафиксировавшего отказ г-го контролируемого блока, поступает на вход соответствующего...

Номер патента: 744479

Опубликовано: 30.06.1980

Авторы: Литвак, Ободзинский

МПК: G05B 23/02

Метки: испытаний, переключателей, ресурсных, электрических

...случая испытаний трехпозиционного тумблера 3 нажимного действия устройство работает следующим образом.Кратковременное нажатие кнопки, имитирующей замыкание контакта тумблера 3, например правого, приводит в действие первый блок 6 преобразователя сигнала, который включит кран 2, через который в полость пневмопереключателя 1 будет подан воздух. Пневмопереключатель 1 сработает и произведет перекладку тумблера 3. При этом замкнутся левые контакты тумблера 3, что приведет к срабатыванию второй блок 6, перекладке тумблера и замыканию правых его контактов и т, д. Настройкой временных цепей задержки блоков 6 регулируется частота переключений тумблера 3. Каждый цикл нагружения фиксируется счетчиком 4,В случае выхода из строя тумблера 3, в...

Номер патента: 744482

Опубликовано: 30.06.1980

Авторы: Костенков, Орлов, Очеретяный

МПК: G05B 23/02

Метки: многоканальных, синхронизации, систем

...погрешности задания задержкии длительности импульсов синхронизациипроизводится следуюььсим образом.зв Триггер 9 приволится в состояние логическойпо выходу, в регистр 13 здносится информация о номере канала контролируемой системы синхронизации, в котором производится измерение тоцностных3характеристик.В этом режиме запуск контролируемойсистемы синхронизации осуществляется свыхода канала, в котором произволится измерение точностных характеристик, тдк как4 пои выбранном номере контролируемого канала импульсы синхронизации с выходя это.го канала, пройдя через блок 17, элемент 5 Иили элемент 6 И (в зависимости от состоя.ния триггера 8), элемент 7 ИЛИ, д такжечерез элемент 18 задержки и элементы 15ф ИЛИ, 3 И и 14 ИЛИ - НЕ,...

Номер патента: 744483

Опубликовано: 30.06.1980

Авторы: Герасимов, Козлов, Козлова, Колесов, Мирзабеков

МПК: G05B 23/02

Метки: систем

...вход элемента И 12 на вход 15 блока 5. Тот же сигнал с пульта 6 через второй вход элемента ИЛИ 11 поступает на вход переключателя 10 и подключает выход формирователя 8 ко входу 16 Норма блока 5. Последний по сигналу на входе 15 формирует команду на высвечивание на пульте 6, например, номера проверки и значения па 5 10 15 20 25 30 35 40 45 50 55 4раметра. Оператор, сверяясь с инструкци. ей, наблюдает по высвечиваемой информации за правильным прохождением процесса самоконтроля, т. е. за исправной работой устройства.Таким образом, изобретение дает возможность выполнить самоконтроль с одновременной (по каждой проверке) имитацией неисправностей в проверяемой системе управления за один автоматический цикл работы устройства и позволяет...

Номер патента: 744616

Опубликовано: 30.06.1980

Авторы: Крутчинская, Самойленко, Чиненов

МПК: G05B 23/02

Метки: многоканальное, параметров

...верхней области д - формирователя 1,все а пороговых элементов 16 каналов верхней области 1 - формирователя 1, а также пороговые эле 60 менты 16 с первого по четвертыйканалов нижней области Г - формирователя 1. Появившиеся на выходахформирователей 1 сигналы представ-.ляют собой так называемые в-элементд ные единичные коды, отражающие значение отклонений д,Г и 1 контролируемых параметров от нормы (1100 О, 111100 0,1111). В результате чего на выходах элементов 11 ИЛИ каналов вышеназванных параметров появятся единичные потенциалы, ко- торыми готовятся к срабатыванию элементы 4 И только д,Г и 8 регистров 2. Одновременно интегральным единичным сигналом с выхода элемента 21 ИЛИ посредством элемента 13 И запускается генератЬр 3. Импульсы с...

Номер патента: 745960

Опубликовано: 05.07.1980

Авторы: Головань, Кухарчук, Музыка, Сандлерский, Сирота

МПК: G05B 23/02

Метки: автооператорных, испытания, командоаппаратов, линий

...помощью переключателя режима в блоке выбора режима счета, выбирается режим реального масштаба времени или ускоренного масштаба времени.Исходное положение автооператоров (на чертеже не показано) устанавливается на реверсивных счетчиках в блоке счета с помощью наборногополя блока 6 уставок.Через блок 4 дешифратора в имитаторе 8 взводятся триггеры регистра, имитирующего ЗО занятость ванн, устанавливаемых на наборном поле блока 7 уставок.При необходимости имитировать загрузку (выгрузку) штангой буферной секции загрузки-выгрузки устанавливается наборное поле имитатора 9.Коды исходных положений автооператоров с реверсивных счетчиков блока счета, информация о состоянии регистра занятости имитатора 8 и буферной секции загрузки-выгрузки имитатора...
