Плот-спираль
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1093615
Автор: Падалко
Текст

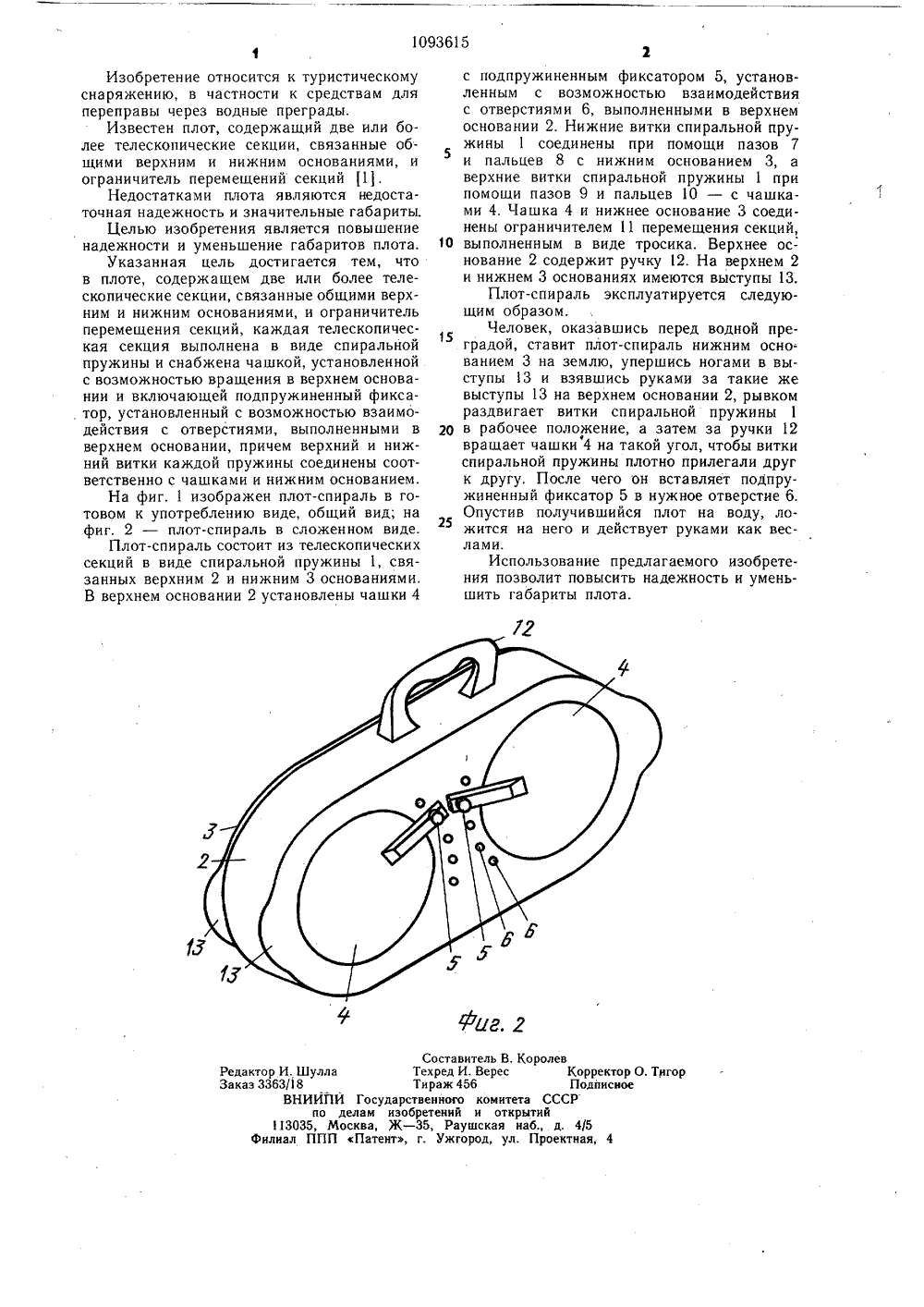

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 1 В;"т ;. ",;,; ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СР Ж СА 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) 1. Авторское свидетельство СССР позаявке3382678/27-11, кл. В 63 В 35/58,01.10,81 (прототип).(54) (57) ПЛОТ-СПИРАЛЬ, содержащийдве или более телескопические секции, связанные общими верхним и нижцим основаниями, и ограничитель перемещения секцийЯО 1093615 А зщ В 63 В 35/58; В 63 В 704 отличающийся тем, что, с целью повышения его надежности и уменьшения габаритов, каждая телескопическая секция выполнена в виде спиральной пружины и снабжена чашкой, установленной с возможностью вращения в верхнем основании и включающей подпружиненный фиксатор, установленный с возможностью взаимодействия с отверстиями, выполненными в верхнем основании, причем верхнийи нижний витки каждой пружины соединены соответственно с чашкой и нижним основанием.1093615 Фаг Составитель В. КоролРедактор И. Шулла Техред И. ВересЗаказ 3353/18 Тираж 456ВНИИПИ Государственного комитета ССпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб.,филиал ППП Патент, г. Ужгород, ул. Про в Корректор О. Тиго Подписное д, 4/5 ктная,Изобретение относится к туристическому снаряжению, в частности к средствам для переправы через водные преграды.Известен плот, содержащий две или более телескопические секции, связанные общими верхним и нижним основаниями, и ограничитель перемещений секций 1,Недостатками плота являются недостаточная надежность и значительные габариты,Целью изобретения является повышение надежности и уменьшение габаритов плота. 10Указанная цель достигается тем, что в плоте, содержащем две или более телескопические секции, связанные общими верхним и нижним основаниями, и ограничитель перемещения секций, каждая телескопическая секция выполнена в виде спиральной15 пружины и снабжена чашкой, установленной с возможностью вращения в верхнем основании и включающей подпружиненный фиксатор, установленный с возможностью взаимодействия с отверстиями, выполненными в 20 верхнем основании, причем верхний и нижний витки каждой пружины соединены соответственно с чашками и нижним основанием.На фиг. 1 изображен плот-спираль в готовом к употреблению виде, общий вид; на фиг. 2 - плот-спираль в сложенном виде.25Плот-спираль состоит из телескопических секций в виде спиральной пружины 1, связанных верхним 2 и нижним 3 основаниями.В верхнем основании 2 установлены чашки 4 с подпружиненным фиксатором 5, установленным с возможностью взаимодействия с отверстиями 6, выполненными в верхнем основании 2. Нижние витки спиральной пружины 1 соединены при помощи пазов 7 и пальцев 8 с нижним основанием 3, а верхние витки спиральной пружины 1 при помощи пазов 9 и пальцев 10 - с чашками 4, Чашка 4 и нижнее основание 3 соединены ограничителем 11 перемещения секций, выполненным в виде тросика. Верхнее основание 2 содержит ручку 12. На верхнем 2 и нижнем 3 основаниях имеются выступы 13.Плот-спираль эксплуатируется следующим образом.Человек, оказавшись перед водной преградой, ставит плот-спираль нижним основанием 3 на землю, упершись ногами в выступы 13 и взявшись руками за такие же выступы 13 на верхнем основании 2, рывком раздвигает витки спиральной пружины 1 в рабочее положение, а затем за ручки 12 вращает чашки 4 на такой угол, чтобы витки спиральной пружины плотно прилегали друг к другу. После чего он вставляет подпружиненный фиксатор 5 в нужное отверстие 6. Опустив получившийся плот на воду, ложится на него и действует руками как веслами.Использование предлагаемого изобретения позволит повысить надежность и уменьшить габариты плота.
