Устройство для испытаний моделей судов

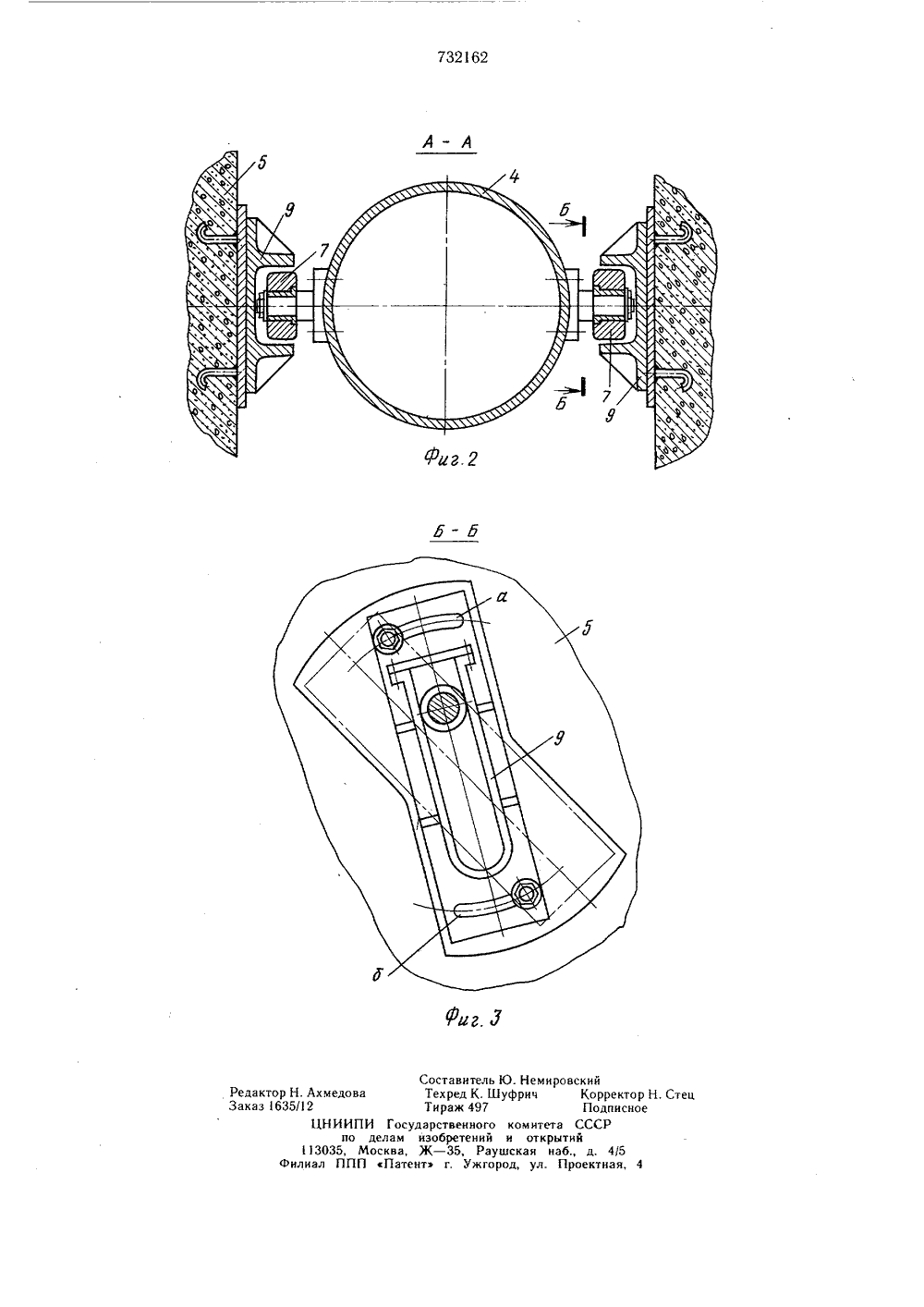

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 ц 732162 Своз Советски кСоциалистически кРеспублик(53) УДК 629.12: :532.5.04 1, .00 .57 (088.8) Опубликовано 05.05.80. Бюллетень17Дата опубликования описания 15.05.80 ив еиеев изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ИСП ЫТАН ИЙ МОДЕ Л ЕЙ СУДОВ Изобретение относится к судостроению, в частности к устройствам для испытаний моделей судов.Известно устройство для испытаний моделей судов, содержащее фундаментную раму, платформу для установки модели, синусный вибратор с электроприводом, выполненный в виде кривошипно-коромыслового механизма, и механизм передачи движения от синусного вибратора к платформе 1).Однако такое устройство сложно конструктивно, 1 ОЦель изобретения - упрощение конструкции устройства для испытаний моделей судов.Для этого устройство. снабжено двумя парами направляющих, установленных на фундаментной раме, механизм передачи движения синусного вибратора платформе выполнен в виде рычага с цапфой и катками, оси которых перпендикулярны оси рычага и лежат в одной плоскости, ходовой конец коромысла кривошипно-коромыслового механизма выполнен в виде вилки, а платформа выполнена с возможностью поворота, при этом направляющие расположены относительно вертикали под различными по знаку острыми углами, катки рычага размещены в направляющих, а цапфа рычага размещена в вилке коромысла.Кроме того, направляющие снабжены узлами их разворота на фундаментной раме относительно вертикали.На фиг, 1 схематически изображено устройство, вид сбоку; на фиг. 2 - сечение А - А; на фиг. 3 - сечение Б - Б. Устройство содержит синусный вибратор с кривошипом 1, шатуном 2 и коромыслом 3, шарнирно связанным с рычагом 4. Один конец коромысла 3 шарнирно закреплен на стенке фундаментной рамы 5, а другой выполнен в виде вилки, соединенной с цапфой 6 подвижного рычага 4, снабженного катками 7, установленными в направляющих 8 и 9.На рычаге 4 смонтирован съемный поворотный стол 10, на котором устанавливается испытываемая модель судна (плавкрана) 11, Коромысло 3 снабжено отверстиями 12 для перестановки шарнира шатуна 2. Устройство содержит электропривод 13.Устройство работает следующим образом.732162 формула изобретения Фиг. / Модель 11 судна (плавкрана) устанавливают на стол 10. Синусный вибратор при помощи коромысла 3 сообщает рычагу 4 по- перечно-вертикальные колебания, имитирующие совместное воздействие на модель бортовой или килевой и сопутствующей ей вертикальной качки. Частота (период) колебаний устройства регулируется бесступенчато путем изменения частоты вращения электропривода 13 синусного вибратора, Амплитуда бортовой (поперечной) и килевой (продольной) качки регулируется путем изменения угла наклона направляющих 8 и 9 в пределах пазов а и б, Амплитуда вертикальной качки регулируется, дискретно за счет изменения соотношения плеч коромысла 3, выполненного с набором отверстий 12 для крепления шатуна 2. Изменение характера воздействия колебаний на модель (бортовая или килевая качка) достигается разворотом стола 10 с укрепленной на нем моделью 11 на 90 с осуществлением колебаний модели в продольной или поперечной плоскостях. 1. Устройство для испытаний моделей судов, содержащее фундаментную раму, платформу для установки модели, синусный вибратор с электроприводом, выполненный в виде кривошипно-коромыслового механизма,и механизм передачи движения от синусного вибратора к платформе, отличающеесятем, что, с целью упрощения конструкции,оно снабжено двумя парами направляющих,установленных на фундаментной раме, механизм передачи движения синусного вибратора платформе выполнен в виде рычага с цапфой и катками, оси которых перпендикулярны оси рычага и лежат в одной плоскости,ходовой конец коромысла кривошипно-коромыслового механизма выполнен в виде вилки, а платформа выполнена с возможностьюповорота, при этом направляющие расположены относительно вертикали под различными по знаку острыми углами, катки рычагаразмещены в направляющих, а цапфа рычага размещена в виле коромысла.2. Устройство по п, 1, отличающееся тем,что направляющие снабжены узлами их раз 2 в ворота на фундаментной раме относительновертикали.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРд Ме 552234, кл. В 63 В 9/08, 18.08.75 (прототип), 732162Составитель а Техред К. Шу Тираж 497 И Государственного делам изобретений Москва, Ж - 35, Рау П Патент г. Ужгор
