Установка для экспериментального определения параметров бортовой и килевой качки судна по линии видимого горизонта

Номер патента: 738939

Авторы: Волков, Гоголев, Дубравин, Кобызев

ZIP архив

Текст

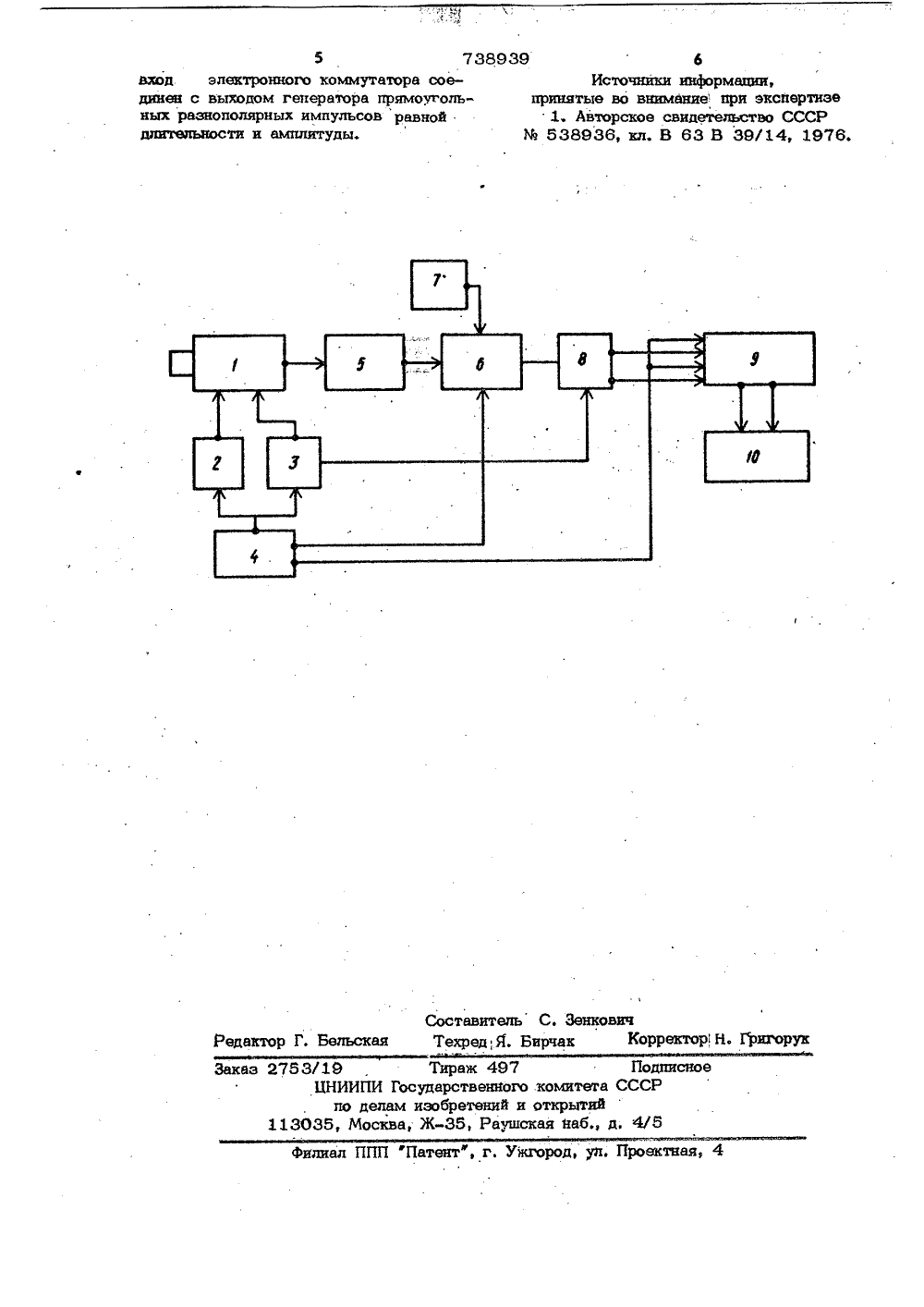

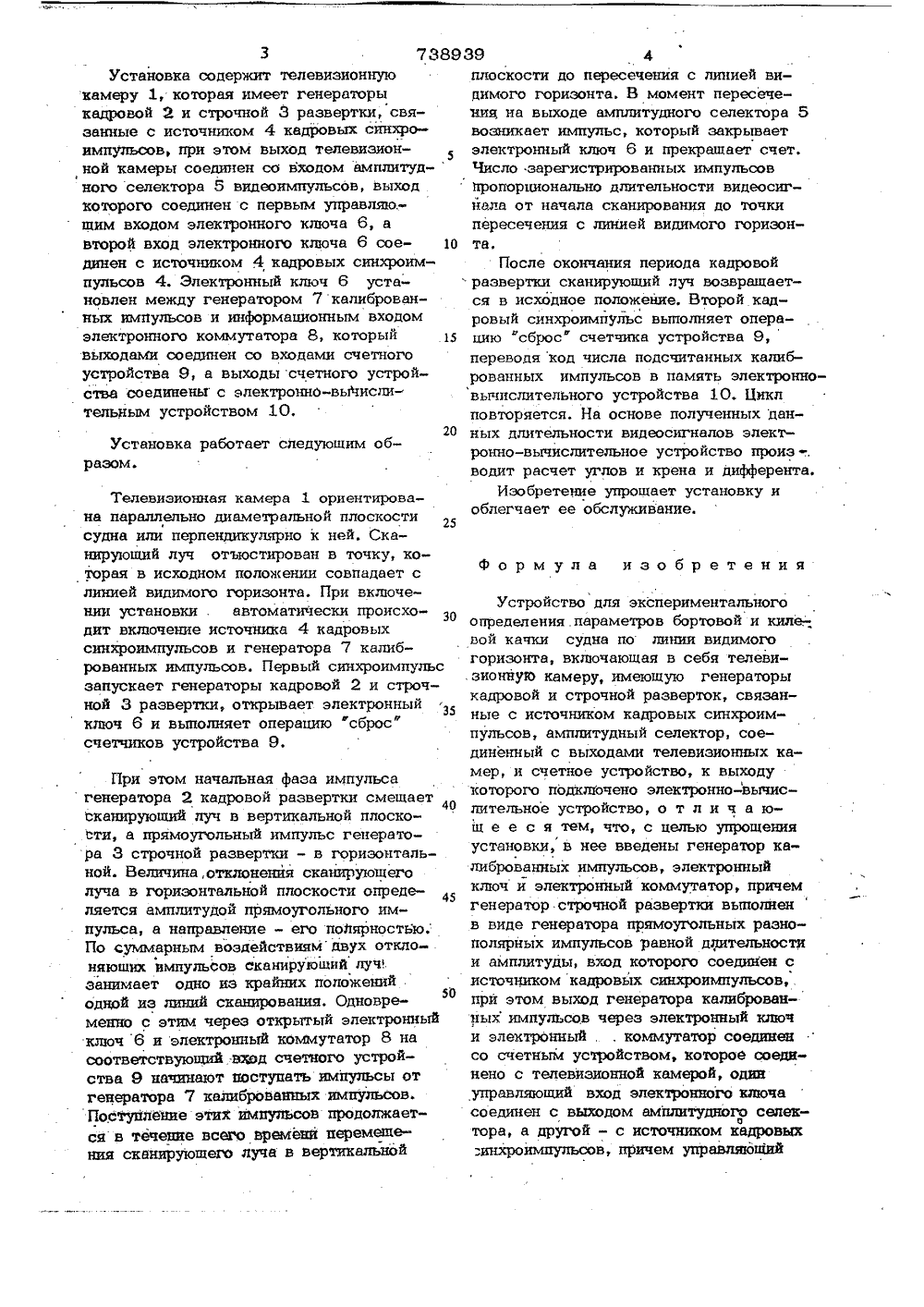

ОП ИСАИЗОБРЕТЕН ИЯ Союз СоветснинСоциалист ически кРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 12,10.78 (21) 2672858/27-1.1 с присоединением заявки,% -й 1 аударстванный комнтет СССР ио делам нзобретеннй и открытнйДата опубликования описания 08.06,80(54) УСТРОЙСТВО ДЛЯ ЭКСПЕРИМЕНТАЛЬНОГО ОПРЕДЕЛЕНИЯПАРАМЕТРОВ БОРТОВОЙ И КИЛЕВОЙ КАЧКИ СУДНАПО ЛИНИИ ВИДИМОГО ГОРИЗОНТА Изобретение относится к судостроению,в частности к установкам для экспериментального определения параметров бортовой и килевой качки судна по линии видимого горизонта,Известна установка для экспериментального определения параметров бортовой и килевойкачки судна по линии видимого горизонта, включающая в себятелевизионную камеру, имеющую генераторы кадровой и строчной разверток,связанные с источником кадровых синхроимпульсов, амплитудный селектор.соединенный с выходами телевизионныхкамер, и счетное устройство, к выходукоторого подключено электронно-вычислитаьеое устроестео Ц.Однако наличие двух телевизионныхкамер усложняет процесс размещения ихна судне, так как вполе зрения камерне должно быть посторонних предметов.Целью изобретения является упрощение установки. Для этой цели в установку введеныгенератор калиброванных импульсов,электронный ключ и электронный коммутатор, а генератор строчной развертки 5выполнен в виде генератора прямоугольных разнополярных им 1 тульсов равнойдлительности и амплитуды, вход которогосоединен с источником кадровых синхроимпульсов, при этом выход генераторакалиброванных импульсов через электронный ключ и электронный коммутатор соединен со счетным устройством, котороесоединено с телевизионной камерой, одинуправляющий вход электронного ключа 15 связап с выходом амплитудного селектора,а другой - с источником кадровых синхроимпульсов, причем управлщощий входэлектронного коммутатора соединен свыходом генератора прямоугольных разнополярных импульсов, равной длительности и амплитуды. На чертеже представлена стуктурнаясхема установки.3 7389Установка содержит телевизионную камеру 1, которая имеет генераторы кадровой 2 и строчной 3 развертки, связанные с источником 4 кадровых синхро- импульсОВ при этОм Выход телеВизион ной камеры соединен со входом амплитуд-ного селектора 5 видеоимпульсов, выход которого соединен с первым управляю.- щим входом электронного ключа 6, а второй вход электронного ключа 6 сое динен с источником 4 кадровых синхроимпульсов 4. Электронный ключ 6 установлен между генератором 7 калиброванных импульсов и информационным входом электронного коммутатора 8, который 15 выходами соединен со входами счетного устройства 9, а выходы счетного устройства соединены с электронно-вычислительным устройством 10,20Установка работает следующим образом.Телевизионная камера 1 ориентирована параллельно диаметральной плоскости судна или перпендикулярно к ней. Сканирующий луч отъюстирован в точку, которая в исходном положении совпадает с линией видимого горизонта, При включении установки . автоматически происходит включение источника 4 кадровых синхроимпульсов и генератора 7 калиброванных импульсов. Первый синхроимпульс запускает генераторы кадровой 2 и строчной 3 развертки, открывает электронный ключ 6 и выполняет операцию сброс" счетчиков устройства 9,При этом начальная фаза импульсагенератора 2 кадровой развертки смещает 40сканирующий луч в вертикальной плоскости, а прямоугольный импульс генератора 3 строчной развертки - в горизонтальной. Величина, отклонения сканирующеголуча в горизонтальной плоскости Определяется амплитудой прямоугольного импульса, а направление - его полярностью.По суммарным воздействиямдвух отклоняющих импульсов еканирующий луч,занимает одно из крайних положений50одной из линий сканирования. Одновременно с этим через открытый электронныйключ 6 и электронный коммутатор 8 насоответствующий мод счетного устройства 9 начинают поступать импульсы отгенератора 7 калиброванных импульсов,Поступление этих импугп сов продолжается в течение Всего времени перемещения сканирующего луча в вертикальной 39плоскости до пересечения с линией видимого горизонта, В момент пересечения на выходе амплитудного селектора 5возникает импульс, который закрываетэлектронный ключ 6 и прекращает счет. Число зарегистрированных импульсов пропорционально длительности видеосигйала от начала сканирования до точки пересечения с линией видимого горизонта,После окончания периода кадровойразвертки сканирующий луч возвращается в исходное положение. Второй кадровый синхроимпульс Выполняет операцию "сброс" счетчика устройства 9,переводя код числа подсчитанных калиброванных импульсов в память электронно- вычислительного устройства 10. Цикл повторяется. На основе полученных данных длительности видеосигналов электронно-вычислительное устройство произ -., водит расчет углов и крена и дифферента.Изобретение упрощает установку и облегчает ее обслуживание.формула изобретенияУстройство для экспериментального определения . параметров бортовой и киле.- вой качки судна по линии видимого горизонта, включающая в себя телевизионную камеру, имеющую генераторы кадровой и строчной разверток, связанные с источником кадровых синхроимпульсов, амплитудный селектор, соединенный с выходами телевизионных камер, и счетное устройство, к выходу которого подключено электронно-вычислительное устройство, о т л и ч а ющ е е с я тем, что, с целью упрощения установки, в нее введены генератор калиброванных импульсов, электронный ключ и электронный коммутатор, причем генератор строчной развертки выполнен в виде генератора прямоугольных разно- полярных импульсов равной длительности и амплитуды, вход которого соедийен с источником кадровых синхроимпульсов, . при этом выход генератора калиброванных импульсов через электронный ключ и электронныйкоммутатор соединен со счетным устройством, которое соеди нено с телевизионной камерой, один управляющий вход электронного ключа соединен с выходом амплитудного селекттора, а другой - с источником кадровых :инхроимпульсов, причем управляющийСоставитель С. Зенкович Техред,й, Бирчак Корр Ред Г. Б аз 278 3/10, Тираж 497 ЦНИИПИ Государственного комитет по делам изобретений и открыт 113035, Мосхва, Ж, Раушская набилиад ППП Патентф, г жгоро 5 73893 вход. электронного коммутатора соединен с выходом генератора прямоуголь ных разнополярных импульсов равной длителывсти и амплитуды. 9 6 Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР

Смотреть

Заявка

2672858, 12.10.1978

ВОЙСКОВАЯ ЧАСТЬ 13132

ГОГОЛЕВ ВЯЧЕСЛАВ АЛЕКСАНДРОВИЧ, ДУБРАВИН АНАТОЛИЙ ПЕТРОВИЧ, КОБЫЗЕВ ВЯЧЕСЛАВ АЛЕКСЕЕВИЧ, ВОЛКОВ ВЯЧЕСЛАВ НИКОЛАЕВИЧ

МПК / Метки

МПК: B63B 39/14

Метки: бортовой, видимого, горизонта, качки, килевой, линии, параметров, судна, экспериментального

Опубликовано: 05.06.1980
