Стенд для испытания моделей скоростных судов

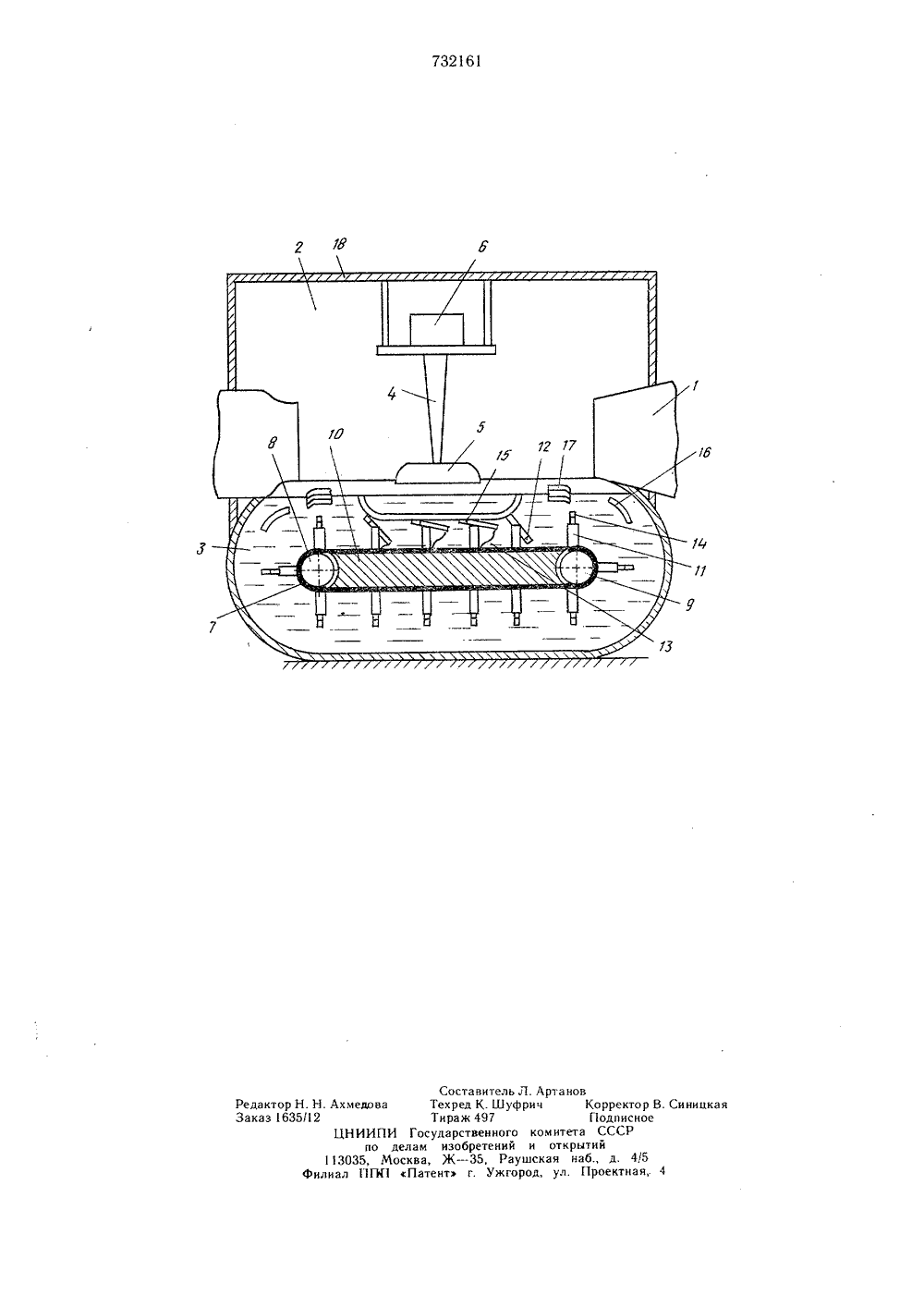

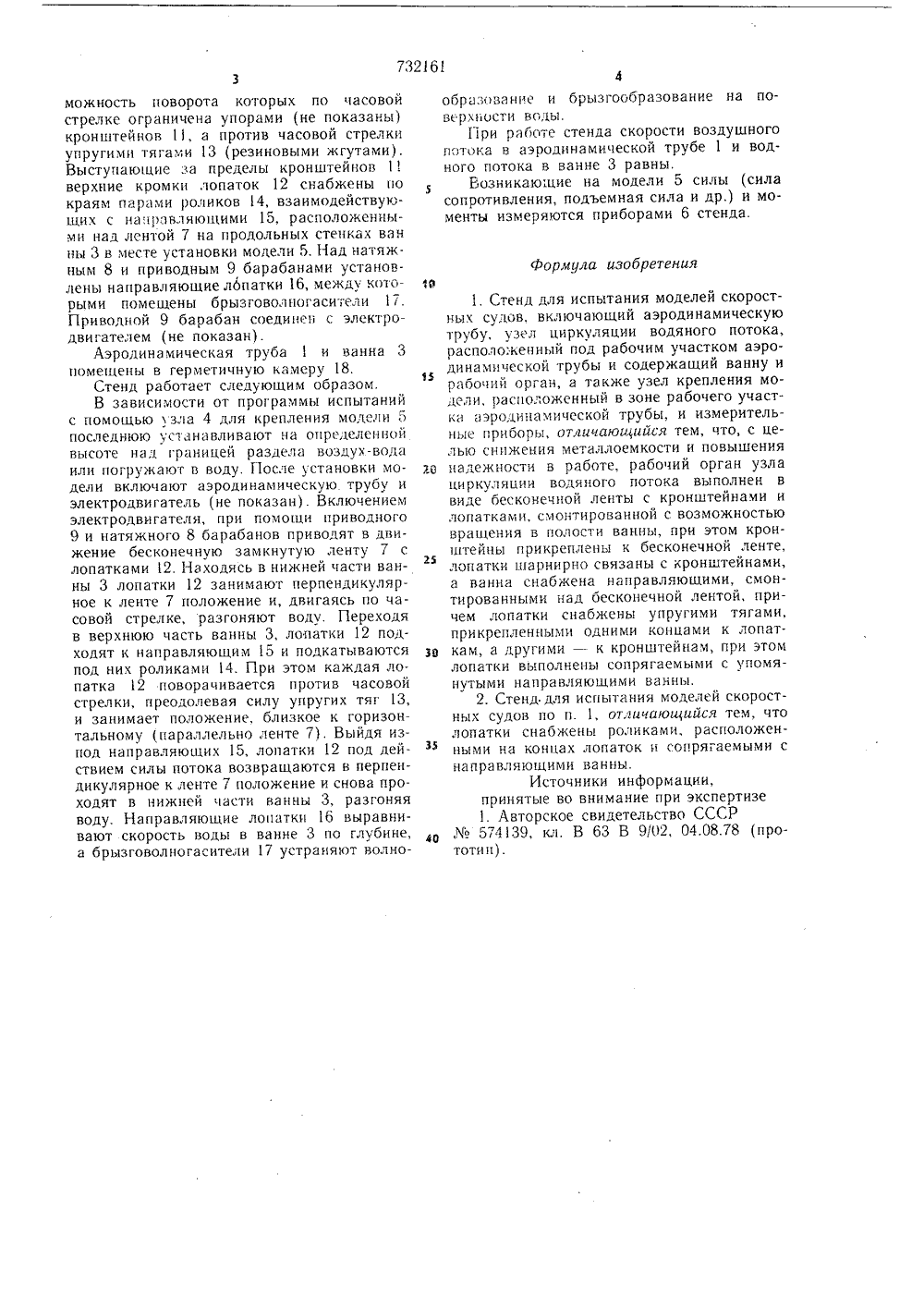

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски нСоциалистическиеРеспублик(53) УДК 629.12: :532.001.5 (088.8) ао делам изобретений и открытий(54) СТЕНД ДЛЯ ИСПЫТАНИЯ МОДЕЛЕЙ СКОРОСТНЫХ СУДОВДанное изобретение относится к области судостроения, в частности к стендам для испытания моделей скоростных судов.Известен стенд для испытания моделей скоростных судов, включающий аэродинамическую трубу, узел циркуляции водяного потока, расположенный под рабочим участком аэродинамической трубы и содержащий ванну и рабочий орган, а также узел крепления модели, расположенный в зоне рабочего участка аэродинамической трубы, и измерительные приборы 1) .Недостатком известного стенда является большая металлоемкость и малая надежность в работе.Целью изобретения является снижение металлоемкости стенда и повышение надежности его в работе.Поставленная цель достигается тем, что рабочий орган узла циркуляции водяного потока выполнен в виде бесконечной ленты с кронштейнами и лопатками, смонтированной с возможностью вращения в полости ванны, при этом кронштейны прикреплены к бесконечной ленте, лопатки шарнирно связаны с кронштейнами, а ванна снабжена направляющими, смонтированными над бес 2конечной лентой, причем лопатки снабжены упругими тягами, прикрепленными одними концами к лопаткам, а другими - к кронштейнам, при этом лопатки выполнены сопрягаемыми с упомянутыми направляющими ванны.Кроме того, лопатки снабжены роликами, расположенными на концах лопаток и сопрягаемыми с направляющими ванны.Сущность изобретения поясняется чертежом.1 о Стенд содержит аэродинамическую трубу 1 с рабочим участком 2, в нижней части которого расположена ванна 3 узла циркуляции водяного потока с водой, узел 4 для крепления модели 5 и измерительные приборы 6.В средней части ванны 3, параллельноднищу, помещена бесконечная замкнутая лента 7 рабочего органа узла циркуляции водяного потока, натянутая по всей ширине ванны 3 на натяжной 8 и приводной 9 барабаны, установленные по обе стороны разделительной перегородки 10. Лента 7 снабжена равномерно расположенными по ее длине парами кронштейнов 11, на которых шарнирно укреплены плоские лопатки 12, возмож ность поворота которых по часовой стрелке ограничена упорами (не показаны) кронштейнов 11, а против часовой стрелки упругими тягами 13 (резиновыми жгутами). Выступающие за пределы кронштейнов 11 верхние кромки лопаток 12 снабжены по краям парами роликов 14, взаимодействующих с нкцзвлякщими 15, расположенными над лентой 7 на продольных стенках ван ны 3 в месте установки модели 5. Над натяжным 8 и приводным 9 барабанами установлены направляющие лопатки 16, между которыми помещены брызговолногасители 17. Приводной 9 барабан соединен с электродвигателем (не показан).Аэродинамическая труба 1 и ванна 3 помещены в герметичную камеру 18.Стенд работает следующим образом.В зависимости от программы испытаний с помощью ) зла 4 для крепления модели 5 последнюю устанавливают на определенной высоте над границей раздела воздух-вода или погружают в воду. Г 1 осле установки модели включают аэродинамическую трубу и электродвигатель (не показан). Включением электродвигателя, при помощи приводного 9 и натяжного 8 барабанов приводят в движение бесконечную замкнутую ленту 7 с лопатками 12, Находясь в нижней части ванны 3 лопатки 12 занимают перпендикулярное к ленте 7 положение и, двигаясь по часовой стрелке, разгоняют воду. Переходя в верхнюю часть ванны 3, лопатки 12 подходят к направляющим 15 и подкатываются под них роликами 14. При этом каждая лопатка 12 поворачивается против часовой стрелки, преодолевая силу упругих тяг 13, и занимает положение, близкое к горизонтальному 1 параллельно ленте 7). Выйдя изпод направляющих 15, лопатки 12 под действием силы потока возвращаются в перпендикулярное к ленте 7 положение и снова проходят в нижней части ванны 3, разгоняя воду. Направляющие лопатки 16 выравнивают скорость воды в ванне 3 по глубине, а брызговолногасители 17 устраняют волнообразование и брызгообразование на поверхности воды.Г 1 ри работе стенда скорости воздушногопотока в аэродинамической трубе 1 и водного потока в ванне 3 равны.5 Возникаю;цие на модели 5 силы (силасопротивления, подъемная сила и др.) и моменты измеряются приборами 6 стенда.Формула изобретения1, Стенд для испытания моделей скоростных судов. включающий аэродинамическуютрубу, узел циркуляции водяного потока,располо:кенный под рабочим участком аэродинамической трубы и содержащий ванну ирабочий орган, а также узел крепления модели, расположенный в зоне рабочего участка аэродинамической трубы, и измерительные приборы, отличающийся тем, что, с целью снижения металлоемкости и повышенияи надежности в работе, рабочий орган узлациркуляции водяного потока выполнен ввиде бесконечной ленты с кронштейнами илопатками, смонтированной с возможностьювращения в полости ванны, при этом кронштейны прикреплены к бесконечной ленте,лопатки шарнирно связаны с кронштейнами,а ванна снабжена направляющими, смонтированными над бесконечной лентой, причем лопатки снабжены упругими тягами,прикрепленными одними концами к лопатзо кам, а другими - к кронштейнам, при этомлопатки выполнены сопрягаемыми с упомянутыми направляющими ванны.2. Стенд для испытания моделей скоростных судов по и. 1, отличающийся тем, чтолопатки снабжены роликами, расположенными на концах лопаток и сопрягаемыми снаправляющими ванны.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР54139, кл. В 63 В 9/02, 04.08.78 (прототип).Арт едо ва ЦНИИПИ Госпо делам 113035, Москва, лиал ПГИ Пате Редактор Н. Н Заказ 1635/12 Составитель Л. ехред К. Шуфри ираж 497дарственного ком изобретений и о Ж - 35, Раушска нт г. Ужгород, В. Синицкаяе новКорректорПодписноета СССРрытийна 6., д. 4/5Проектная, 4
