Уплотнительный узел стыка полукорпусов шаланды

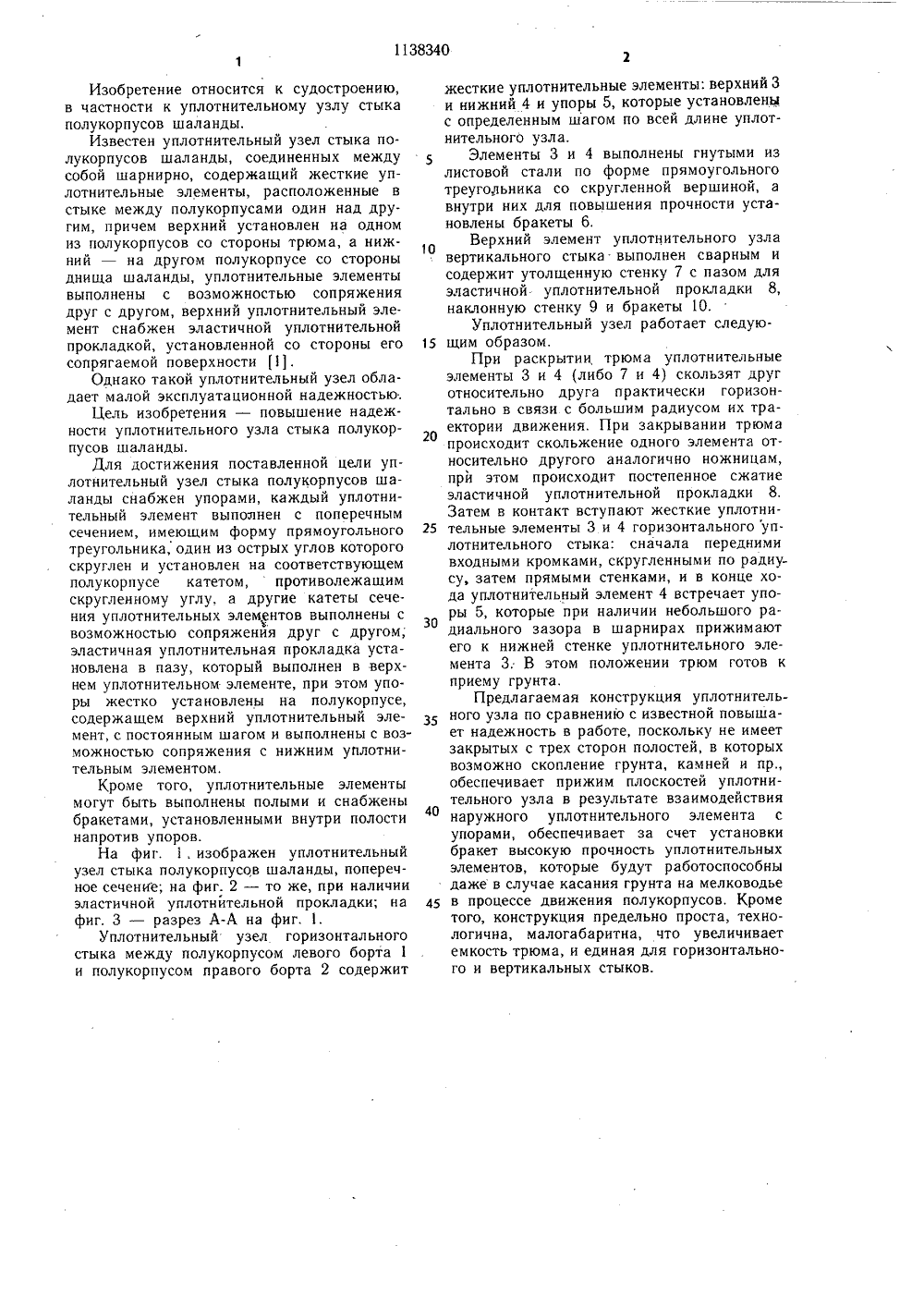

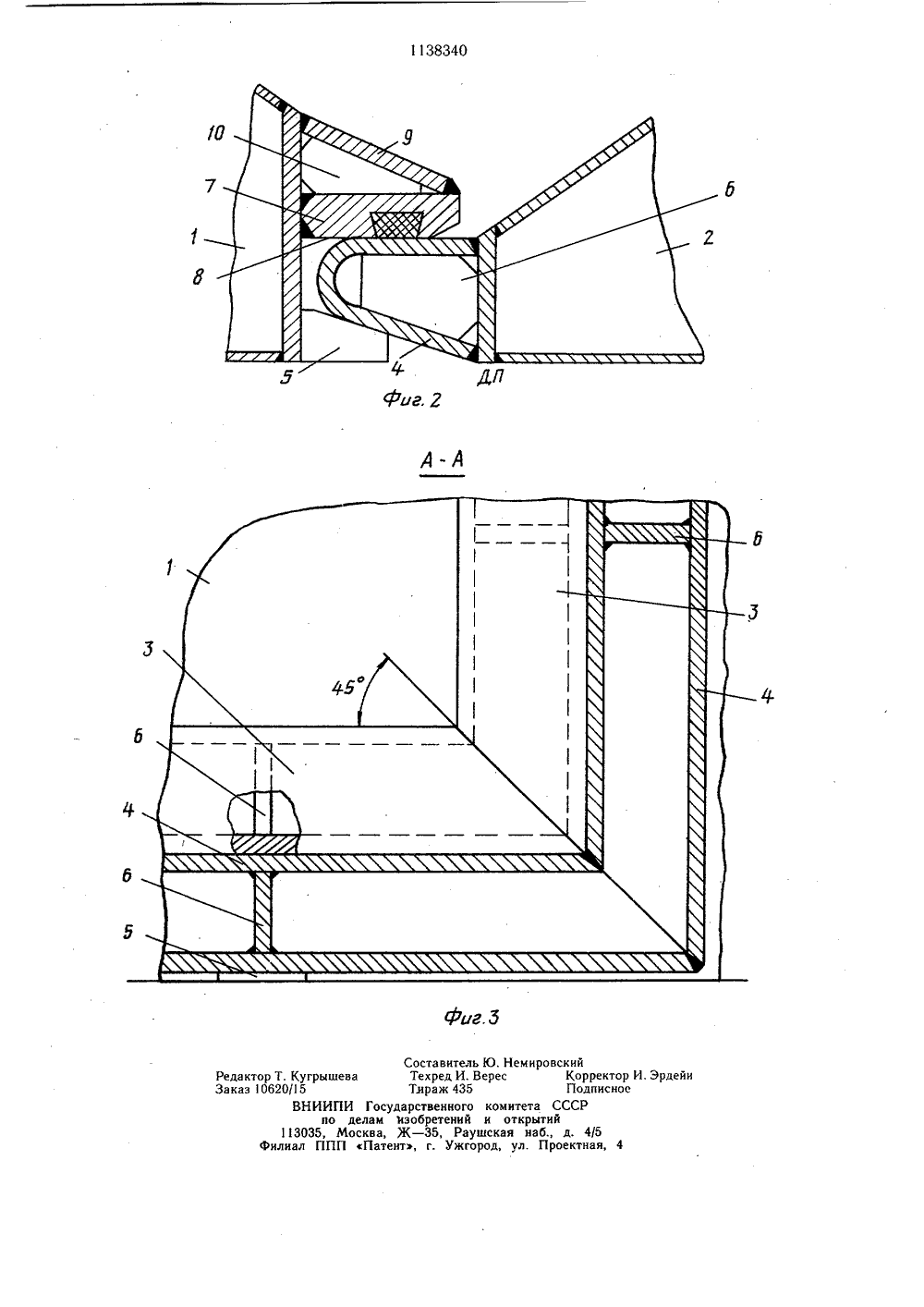

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 4 И В 63 В 35/30 ЕТЕН 9,отот фиг./ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ И ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) (57) 1. УПЛОТНИТЕЛЬНЫЙ УЗЕЛСТЫКА ПОЛУКОРПУСОВ ШАЛАНДЫ,соединенных между собой шарнирно, содержащий жесткие уплотнительные элементы,расположенные в стыке между полукорпусами один над другим, причем верхний установлен на одном из полукорпусов со стороны трюма, а нижний - на другом полукорпусе со стороны днища шаланды, уплотнительные элементы выполнены с возможностьюсопряжения один с другим, верхний уплотнительный элемент снабжен эластичной уплотнительной прокладкой, установленной состороны его сопрягаемой поверхности, отЯО 113834 личаюиийся тем, что, с целью повышения надежности эксплуатации, он снабжен упорами, каждый уплотнительный элемент выполнен с поперечным сечением, имеющим форму прямоугольного треугольника, один из острых углов которого скруглен и установлен на соответствующем полукорпусе катетом, противолежащим . скругленному углу, а другие катеты сечения уплотнительных элементов выполнены с возможностью сопряжения один с другим, эластичная уплотнительная прокладка установлена в пазу, который выполнен в верхнем уплотнительном элементе, при этом упоры жестко установлены на полукорпусе, содержащем верхний уплотнительный элемент, с постоянным шагом и выполнены с возможностью сопря- Я жения с нижним уплотнительным элементом.2. Узел по п. 1 отличающийся тем, что уплотнительные элементы выполнены полыми и снабжены бракетами, установленными внутри полости напротив упоров.Изобретение относится к судостроению, в частности к уплотнительному узлу стыка полукорпусов шаланды.Известен уплотнительный узел стыка полукорпусов шаланды, соединенных между собой шарнирно, содержащий жесткие уплотнительные элементы, расположенные в стыке между полукорпусами один над другим, причем верхний установлен на одном из полукорпусов со стороны трюма, а нижний - на другом полукорпусе со стороны днища шаланды, уплотнительные элементы выполнены с возможностью сопряжения друг с другом, верхний уплотнительный элемент снабжен эластичной уплотнительной прокладкой, установленной со стороны его сопрягаемой поверхности 11.Однако такой уплотнительный узел обладает малой эксплуатационной надежностью;Цель изобретения - повышение надежности уплотнительного узла стыка полукорпусов шаланды.Для достижения поставленной цели уплотнительный узел стыка полукорпусов шаланды снабжен упорами, каждый уплотнительный элемент выполнен с поперечным сечением, имеющим форму прямоугольного треугольника, один из острых углов которого скруглен и установлен на соответствующем полукорпусе катетом, противолежащим скругленному углу, а другие катеты сечения уплотнительных элементов выполнены с возможностью сопряжения друг с другом; эластичная уплотнительная прокладка установлена в пазу, который выполнен в верхнем уплотнительном элементе, при этом упоры жестко установлены на полукорпусе, содержащем верхний уплотнительный элемент, с постоянным шагом и выполнены с возможностью сопряжения с нижним уплотнительным элементом.Кроме того, уплотнительные элементы могут быть выполнены полыми и снабжены бракетами, установленными внутри полости напротив упоров.На фиг, 1. изображен уплотнительный узел стыка полукорпусов шаланды, поперечное сечение; на фиг. 2 - то же, при наличии эластичной уплотнйтельной прокладки; на фиг. 3 - разрез А-А на фиг. .Уплотнительный узел горизонтального стыка между полукорпусом левого борта 1 и полукорпусом правого борта 2 содержит 5 10 15 20 25 30 35 40 45 жесткие уплотнительные элементы: верхний 3 и нижний 4 и упоры 5, которые установлены с определенным шагом по всей длине уплотнительного узла.Элементы 3 и 4 выполнены гнутыми из листовой стали по форме прямоугольного треугольника со скругленной вершиной, а внутри них для повышения прочности установлены бракеты 6.Верхний элемент уплотнительного узла вертикального стыка выполнен сварным и содержит утолщенную стенку 7 с пазом для эластичной уплотнительной прокладки 8, наклонную стенку 9 и бракеты 10.Уплотнительный узел работает следующим образом.При раскрытии трюма уплотнительные элементы 3 и 4 (либо 7 и 4) скользят друг относительно друга практически горизонтально в связи с большим радиусом их траектории движения. При закрывании трюма происходит скольжение одного элемента относительно другого аналогично ножницам, при этом происходит постепенное сжатие эластичной уплотнительной прокладки 8. Затем в контакт вступают жесткие уплотнительные элементы 3 и 4 горизонтального уплотнительного стыка: сначала передними входными кромками, скругленными по радиу су, затем прямыми стенками, и в конце хода уплотнительный элемент 4 встречает упоры 5, которые при наличии небольшого радиального зазора в шарнирах прижимают его к нижней стенке уплотнительного элемента 3. В этом положении трюм готов к приему грунта.Предлагаемая конструкция уплотнительного узла по сравнению с известной повышает надежность в работе, поскольку не имеет закрытых с трех сторон полостей, в которых возможно скопление грунта, камней и пр., обеспечивает прижим плоскостей уплотнительного узла в результате взаимодействия наружного уплотнительного элемента с упорами, обеспечивает за счет установки бракет высокую прочность уплотнительных элементов, которые будут работоспособны даже в случае касания грунта на мелководье в процессе движения полукорпусов, Кроме того, конструкция предельно проста, техно- логична, малогабаритна, что увеличивает емкость трюма, и единая для горизонтального и вертикальных стыков.1138340 г.2 Фиг.5 Составитель Ю. НемирРедактор Т. Кугрышева Техред И. ВересЗаказ 10620/15 Тираж 435ВНИИПИ Государственного комитетапо делам изобретений и откры113035, Москва, Ж - 35, Раушская набфилиал ППП Патент, г. Ужгород, ул. овскииКорректор И. ЭрдейиПодписноеСССРийд. 4/5Проектная, 4
