F02M — Системы подачи топлива или горючей смеси для двигателей, работающих от сжигания топлива вообще, и составные части этих систем

Номер патента: 861701

Опубликовано: 07.09.1981

Авторы: Аксаков, Бахтиаров, Ледовский, Миланка, Самусь, Сандомирский, Степанов, Чегликов

МПК: F02M 61/10

Метки: распылитель, форсунки

...и игольчатый клапан 7 под действием пружины закрывается. При этом его коническая запорная часть 9 садится на коническое седло 5. При несовпадении осей конической запорной части игольчатого клапана и конического седла он смещаетсяза счет чего происходит сопряжение по коническим поверхностям седла 5 и части :. Ось игольчатого клапана в этом случае поворачи"вается на незначительный угол относительно точки, расположенной в зонеминимального зазора между поверхностью 8 игольчатого клапана и направляющей 2, Наличие увеличенного 5 радиального зазора ме ду поверхностью8 и направляющей 2 со стороны, обращенной к запорной части, не будетпрепятствовать повороту оси игольча"того клапана, чем и будет обеспечи ваться запирание по коническим...

Номер патента: 861702

Опубликовано: 07.09.1981

Авторы: Дец, Куликов, Пищелев

МПК: F02M 65/00

Метки: внутреннего, впрыска, двигатель, опережения, сгорарания, топлива, угла

...с частотойследования, пропорциональной егодлительности.С выхода датчика 8, устанавливаемого на центральном трубопроводетопливного насоса распределительно"го типа или на корпусе многоплунжер. ного насоса, импульсы подачи топлива от всех секций через Формирователь 9 поступают на один из входов элемента 12 (фиг, 2, б), на второй вход которого в зависимостиот положения переключателя 13 подается первая последовательность стробирующих импульсов с первого иливторого (на фиг. 1 - с первого)выходов триггерной схемы 4 (фиг,2,г),сформированных с помощью импульсовканала синхронизации (фиг. 2,в)и импульсов отметки ВМТ (фиг. 2,а). В зависимости от количества цилиндров и порядка их работы в двигателях датчик синхронизации устанавливается на форсунке...

Номер патента: 861703

Опубликовано: 07.09.1981

Авторы: Кузьменко, Попов

МПК: F02M 65/00

Метки: впрыскивающего, насоса

...регулируемое насосной секцией, Давление в ресивере 1 (до жиклера 5) и в надплунжерном пространстве (эа жиклером 5):контролируют манометрами 3 и 7. Уголповорота вала насоса определяютустановленным на нем градуированнымдиском 8.20Перед регулировверяют и при необхвают регулятор, рдачей топлива уста25 жение, соответствподаче,и включаютсосных секций удалклапаны.УстаноЗО топлива вкулачкового нала насоса начинают с первой насосной секции. Плунжер первой насосной секции устанавливают в верхнюю мертвую точку. При этом . нулевое деление градуированного диска сонмещают со стрелкой 9. Вал на" соса устанавливают в положение, соответствующее началу подачи топлива согласно инструкции завода-изготови" теля. Регулировочный болт толкателя...

Номер патента: 861704

Опубликовано: 07.09.1981

Авторы: Аллилуев, Ждановский, Козлов, Мартынов

МПК: F02M 65/00

Метки: дизелей, распылителей, состояния, технического, форсунок

...способа состоит изнормалиэатора 1, предназначенногоцля преобразования входного сигнала,поступающего от вибропреобраэователя,Зо фильтра-пробки 2 на 50 Гц для фильтрации сетевых помех, масштабирующего усилителя 3, широкополосных фильтров 4 и 5 до 10 кГц и от 12 кГц соответственно для проведения селекции по частоте, пиковых детекторов 6 и 7 для измерения максимальных. амплитуд, схемы вычитания 8 и регистратора 9.Устройство работает следующим образом.Поступающим от вибропреобраэователя, соединенного с проверяемыми распылителями форсунок, входной сигнал преобразуется нормализатором 1, затем отфильтровывается от сетевых помех фильтром-пробкой 2, усиливается в масштабирующем усилителе 3 и подается на входы широкополосных фильтров 4 и 5 для...

Номер патента: 866257

Опубликовано: 23.09.1981

Авторы: Корелин, Непомнящий, Тупарев, Ширинкин

МПК: F02M 9/02

Метки: внутреннего, двигателя, двухтактного, карбюратор, сгорания

...в сквозные отверстия корпуса1 главного воздушного канала 2. На оси 7 установлена пружина 9 возврата дроссельной заслонки 4 в закрытое положение. В корпусе 1 выполнена прорезь 10, в которую установлен фиксатор 11, выполненный в виде пластины, с одной стороны которой имеется пружинная вилка 12, фиксирующую ось 5 воздушной заслонки 3, а с другой стороны - паз 13, в котором встроена ось 7 дроссельной заслонки 4. На оси 5 воздушной заслонки 3 выполнены параллельные лыски 14, в которые вставлена пружинная вилка 12 фиксатора 11. Для удержания фиксатора 11 в прорези 10 корпуса 1 имеется упорный винт 15, головка которого выполнена с конической поверхностью, соприкасающейся при работе двигателя на холостом ходу с рычагом 8. При этом...

Номер патента: 866258

Опубликовано: 23.09.1981

Авторы: Витлин, Гутман, Маев, Пресман

МПК: F02M 35/00

Метки: воздухоочиститель

...ограниченностью доступа к поверхностям фильтрующих элементов.Цель изобретения -кости технического обслуочистителя.Указанная цель достигвоздухоочистителе двигатсгорания, содержащем кор духоочиститель содержит корпус 1 ным 2 и выходным 3 патрубками, ричные цилиндрические наружный утренний 5 фильтрующие элементы, тельный элемент 6. Фильтрующие ы 4 и 5 соединены общими торцовышками 7 и 8. В крышке 7 выполнеерстия 9, полностью перекрытые упльным элементом 6,духоочиститель работает следующим с вход концент 4 и вн уплотни элемент ми кры ны отв лотнитеВоз образомПод мого д воздух пус 1,866258 Калачкас Состои ип Гехред А. Ь Тираж 581 Государсгвеии: ам изобретен на, Ж, Р Патент, г. УжРедактор 11. ОртутайЗаказ 8037/56ВНИИГ 1 Ипо де.113035,...

Номер патента: 868079

Опубликовано: 30.09.1981

Автор: Шнейдер

МПК: F02M 21/02

Метки: внутреннего, газа, двигателя, дозатор, подачи, сгорания

...4 выполнены две кольцевые проточки: узкая 5 и широкая 6 и разделительный поясок 7, у которого торец, примыкающий к узкой проточке 5 выполнен плоским, а второй - профильным с заданной кривизной профиля. Тяга 8 соединяет золотник 4 с центробежным регулятором частоты вращения коленчатого вала двигателя (не показан).Дозатор подачи газа работает следующим образом.При работе двигателя на холостом ходу подачу газа осуществляют через узкую кольцевую проточку 5 и дополнительно через зазор, открываемый профильной поверхностью разделительного пояска 7. По мере увеличения нагрузки центробежный регулятор частоты вращения коленчатого вала868079 формула изобретения Выходгаза В. Ероховас СоставительТехред А. БойТираж 584 Редактор П. Заказ 8 бкареви...

Номер патента: 868080

Опубликовано: 30.09.1981

Авторы: Базаров, Мурашов, Муталибов

МПК: F02M 21/02

Метки: внутреннего, газовоздушной, двигателя, сгорания, смеси, состава

...от канала при помощи этого клапана камера 8 связана с газовой форсункой 9, которая соединена через клапан 10 и трубопровод 11 с двухступенчатым редуктором-испарителем 12. Трубопровод 11 снабжен подпружиненным клапаном 13, установленным соосно с клапаном 6.Устройство работает следующим обра868080 Формула изобретения Составитель В. ЕрохТехред А. БойкасТираж 584И Государственноделам изобретенносква, Ж - 35, РПатент, г. Уж Редактор П. МакЗаказ 8266/37В еви Корректор А. ФеренцПодписноеа СССРтийб д. 4/5Проектная, 4 И го комитетй и откры аушская на город, ул. 13035 Филиал П3пан 6, сжимая пружину 7. При этом дополнительный воздух будет проходить в карбюратор-смеситель 1 через газовую форсунку 9.Дополнительный воздух...

Номер патента: 868081

Опубликовано: 30.09.1981

Автор: Ордабаев

МПК: F02M 25/06

Метки: газов, двигателя, карбюраторного, отработавших, рециркуляцией

...с рычагом 3, жестко соединенным с осью 1 О дроссельной заслонки 2. В рециркуляционном канале 4 установлена дросселирующая шайба 11.Устройство работает следующим образом.При угле открытия дроссельной заслонки 2, соответствующем малой нагрузке двигателя, гибкая тяга 9 натягивается и заслонка 5 начинает открываться. В последующем положении заслонки 5 количество рециркулируемых отработавших газов определяется углом открытия дроссельной заслонки 2 карбюратора, При дальнейшем повороте дроссельной заслонки 2, начиная с момента, когда проходное сечение рециркуляционного канала 4, регулируемое заслонкой 5, становится равным заданному проходному сечению дросселирующей шайбы 11, проходное сечение рециркуляционного канала 4 и количество...

Номер патента: 868082

Опубликовано: 30.09.1981

Авторы: Витлин, Гутман, Маев, Пресман

МПК: F02M 35/02

Метки: воздухоочиститель

...в первоначальное положение и перекрывают доступ воздуха в выходной патрубок 3, воздухоочиститель и, соответственно, во впускной тракт двигателя, предотвращая таким образом, попадание пыли во впускной тракт двигателя,Формула изобретенияВоздухоочиститель двигателя внутреннегосгорания, содержащий корпус с входным и вы.ходным патрубками, фильтрую 1 ций элементи упругую уплотнительную прокладку, размещен.ную между корпусом и торцом фильтрующегоэлемента, о т л и ч а ю щ й с я тем, что,с целью предотвращения попадания пыли вовпускной тракт двигателя при техническомобслуживании, на торце фильтрующего элементавыполнен кольцевой выступ, концентрнчныйвыходному патрубку, а уплотнительная прокладка выполнена в виде круга, периферийнаячасть...

Номер патента: 868083

Опубликовано: 30.09.1981

Автор: Чарнасов

МПК: F02M 59/00

Метки: впрыска, изменения, муфта, опережения, топлива, угла

...скоростного режима осуществляются предлагаемоймуфтой следующим образом,Крутящий момент от двигателя передаетсяна ведуюшую полумуфту 1, которая передаетего через пальцы 7, сухари 8 и грузы 11 рычагам 5, выполненным заодно со втулкой 4,Так как рычаги 5 входят также в радиальныепазы центробежных грузов 12, то крутящиймомент через грузы 12, сухари 10 и пальцы 9передается ведомой полумуфте 2, а от неекулачковому валику топливного насоса. Приувеличении скорости вращения муфты грузы 11под действием увеличивающихся центробежныхсил движутся в радиальном направлении вдольрычагов 5, сжимая пружины 13 до тех пор,пока не наступит равновесие между центробеж ными силами и силами упругости пружин. В процессе перемещения центробежные грузы 11,...

Номер патента: 868084

Опубликовано: 30.09.1981

Авторы: Лышевский, Сычев

МПК: F02M 59/44

Метки: впрыскивающий, насос

...процессе работы насоса при избеганииролика 17 толкателя 6 на профиль кулачка 5 поршень 9, вследствие значительного сопротивления плунжера 1, перемещается относительно толкателя 6 и перекрывает отверстие 7, после чего сопротивление движению толкателя 6 увеличивается и начинает перемещаться вверхплунжер 1, Давление топлива над плунжером 1 насоса резко нарастает, становится болыпедавления затяжки пружины форсунки, поэтому происходит впрыск топлива в камеру сгорания двигателя, Благодаря наличию кольцевого дросселя 12 между поршнем 9 и расточкой толкателя 6, масло частично перетекает из полости 8 в отверстие 7, в результате этого происходит5 медленное перемещение поршня 9 относительно толкателя 6 и открытие отверстия 7 нижней кромкой...

Номер патента: 868085

Опубликовано: 30.09.1981

Автор: Поляков

МПК: F02M 59/44

Метки: пара, плунжерная

...отверстий 8 с надплунжерным пространством 12.Устройство работает следующим образом.При ходе плунжера 4 вниз топливо в начале хода попадает в надплунжерное пространство 12 через отсечное окно 3, наклонную канавку 5, радиальные отверстия 8 и 10 и осевой канал11, При дальнейшем ходе плунжера 4 вниз от момента перекрытия отсечного окна 3 до момента открытия впускного окна 2 в полости высокого давления устанавливается разрежение, вызывающее выделение воздушных пузырьков,При открытии впускного окна 2 топливо, дви.гаясь по осевому каналу 11, наклонным канавкам 5 и 6 и радиальным отверстиям 8 и 10,вентилирует их, заполняя полость высокогодавления и унося скопления воздушных пузырьков и продуктов окисления в надллунжерноепространство 12,При...

Номер патента: 868086

Опубликовано: 30.09.1981

Авторы: Ватлин, Лышевский

МПК: F02M 61/00

Метки: форсунка

...и распылителемвыполнено. вдвое меньтпим, чем проходное сечение сопловых отверстий,ажена конструктивная схема2 - оссели ю ий накоЛля взаимодействия с пружиной 8 наигле 4 выполнен хвостовик 18, проходящийс зазором через отверстие 19 корпуса 1,Форсунка работает следующим образом.Топливо из канала 16 поступает в подыгольную полость 6 и воздействует на.дифференциальную плошадку иглы 4. При превышениидавления топлива иад давлением, соответствующим затяжке пружины 8, игла 4 начинает подниматься, открывая доступ топлива к сопловымотверстиям 3, В процессе подъема иглы 4 онатакже частично вытесняет топливо из надыгольиой полости 7 через кольцевую щель междухвостовиком 18 и отверстием 19 корпуса 1, ачастично - через каналы 12 и 13 в...

Номер патента: 868087

Опубликовано: 30.09.1981

Авторы: Луцюк, Никонов

МПК: F02M 65/00

Метки: внутреннего, двигателя, испытания, сгорания, стенд, форсунки

...внутренним источником давления при прокачке форсунки, необходимыедля выбора объема системы.Стенд состоит из насосной секции 1 (топливного насоса высокого давления) с ручнымприводом, емкости 2 малой величины со35 встроенным дополнительным плунжером 3 (внутренним источником давления), соединеннымтопливопроводами 4 и 5 с прокачиваемой фор.суикой 6 и секцией насоса. Лля контроля давления в системе на корпусе дополнительного 40плунжера установлен манометр 7. Во время работы стенда топливо от насосной секциипри помощи неоднократной подкачки его плунжером, например вручную, под давлением по. ступает через нагнетательный клапан насоса в 45топливопровод 4, в полость под плунжером 3и к манометру 7, а затем через емкость 2 малой величины к...

Номер патента: 869568

Опубликовано: 30.09.1981

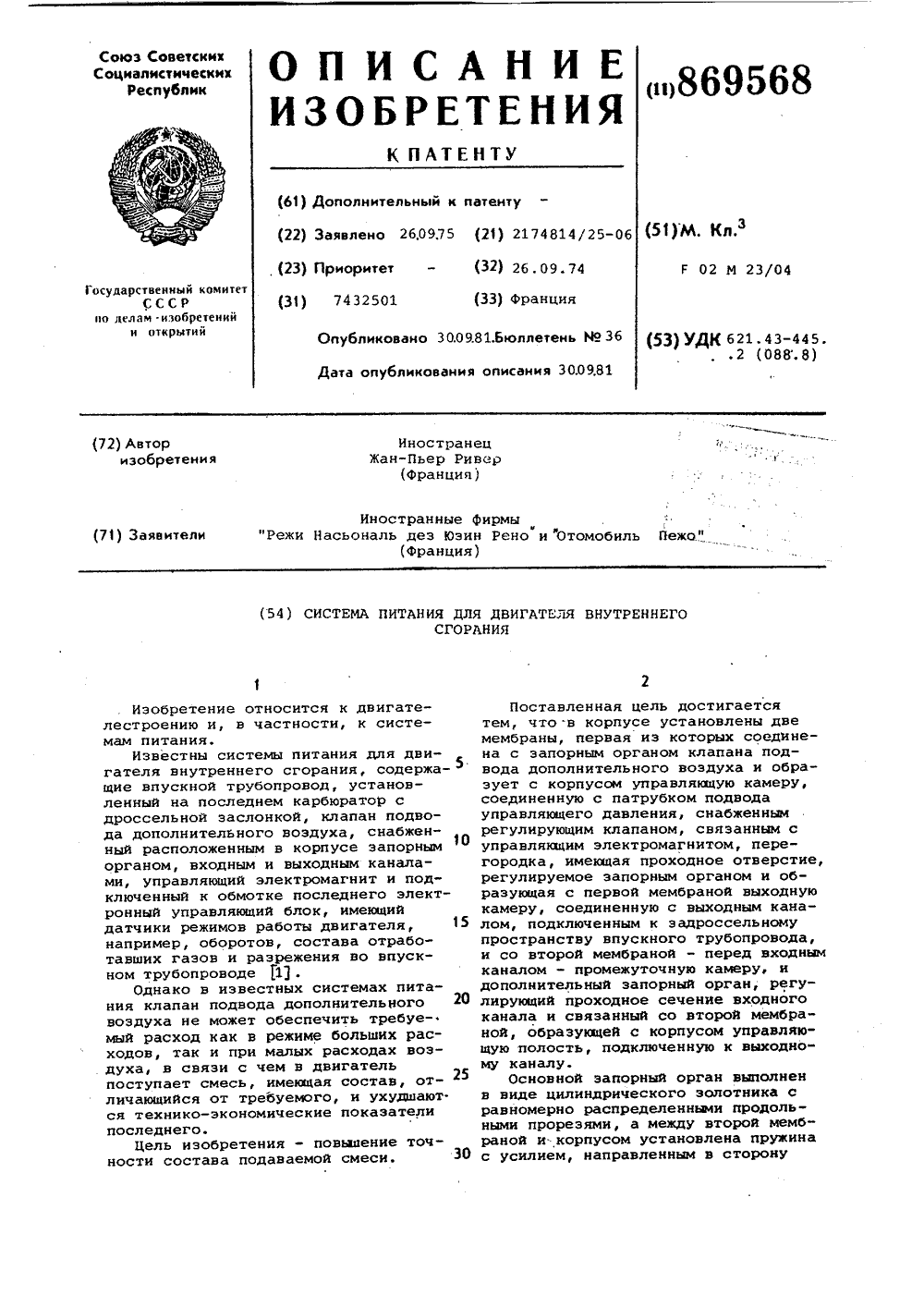

Автор: Жан-Пьер

МПК: F02M 23/04

Метки: внутреннего, двигателя, питания, сгорания

...тока подачу низкого давленияР через входное отверстие 51, аВьепри отсутствии тока - подачу высокого давления Р через входное отверс- .тие 50. При этом объем Ч управляющей камеры влияет на ее время заполнения и опорожнения и зависит отминимальных проходных сечений патрубка 24 - входного отверстия 51 - 5 ипатрубка 24 - входного отверстия50 - 5, а также скорости звука придавлении Рп . Длительность управляющих сигналов Т и Тд является меньшей длительности опорожнения призаполнении управлякщей камеры 23, арасход дополнительного воздуха должен быть пропорционален расходу топливо-воздушной смеси.При этом лР .Рв зь) 13 вью - отношение удельной теплемкости пдавленииобъеме;коэффициеот размерподводаг- скоростьтеля. ри постоянно и постоянном...

Номер патента: 870751

Опубликовано: 07.10.1981

Авторы: Друдэ, Зленко, Каменев, Корогодский, Пономарев, Шатров

МПК: F02M 3/00

Метки: внутреннего, двигателя, карбюратор, сгорания

...смесительной камерой 2, систему холостого хода с эмульсионным каналом 3, соединяющим главную дозирующую систему 4 с задроссель ным пространством 5 карбюратора через неподвижный дроссель 6. Эмульсионный канал 3 сообщен с атмосферой через воздушный жиклер 7. В эмульсионном канале 3 последовательно с неподвижным дросселем 20 6 расположен подвижный дроссель 8, выполненный в виде подпружиненного плунжера, имеющий привод от рычага 9 дроссельной заслонки 10, Плунжер, снабженный пружиной 11, выполнен с расширяющейся конической головкой 12,а с противоположной стороны подвижного дросселя 1 плунжера) 8 расположен винт 13, установленный в рычаге 9, соединенном с осью 14 дроссельной заслонки 10, Главная дозирующая система карбюратора снабжена...

Номер патента: 870752

Опубликовано: 07.10.1981

Автор: Рыжих

МПК: F02M 25/03

Метки: внутреннего, воды, двигателя, подачи, сгорания, цилиндр

...клапаном 3 испарительной камеры 1 через шток 8, На верхнем торце втулки 5 расположен подпружиненный обратный клапан 9, сообщающий водоподводящую магистраль 10 с дозирующим каналом 11.Устройство работает следующим образом.В период запуска и при прогреве двигателя втулка 5 при помощиупора 6 опущена до положения перекрытия клапаном 3 канала 4. При освобождении втулки 5 от упора 6 последняя, перемещаясь вверх, осуществляет подачу определенной порции воды в испарительную камеру при помощи клапана 7 через зазор между втулкой 5 и штоком 8,870752 Формула изобретения Составитель В. Шилов Редактор Л. Гольдина Техред А. Бойкас Корректор Г. Огар Заказ 8373(1 Тираж 584 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий...

Номер патента: 870753

Опубликовано: 07.10.1981

Авторы: Диричев, Зубиетов, Кузнецов, Лаптик, Обрядин, Радченко, Свиридов, Степанов, Файнлейб

МПК: F02M 41/12

Метки: насос, распределительный

...насоса. Верхние концы пружин 6 и 7 снабжены опорными тарелками 22, установленными в обойме 11, фиксация которой выполнена с помощью пружинных колец 23 и 24. Плунжер 3 жестко соединен с торцовой кулачковой шайбой 9 при помощи пазового соединения 25.Устройство работает следующим образом.При вращении приводного вала 13, приводимого в действие от коленчатого вала двигателя, топливо под действием помпы 8, подводится к штуцеру 15, затем по каналу 16, отверстию 17 в крышке 18 нагнетается помпой 8 через отверстие 19 в крышке 20 в полость 21 корпуса 1 насоса, одновременно являющейся полостью питания секции высокого давления и из которой происходит наполнение надплунжерного пространства. Вращательное движение приводного вала 13 передается...

Номер патента: 873893

Опубликовано: 15.10.1981

Автор: Хуберт

МПК: F02M 61/10

Метки: форсунка

...другой иглы. В распылителе 2 10выполнено топливоподводящее отверстие 12. Уплотнительная часть 9 внутренней,иглы 7 выполнена с возможностьюперемещения в направляющей части 4распылителя 2. Пружина 10 наружной 15иглы б расположена между ее торцом 13и торцом 14 уплотнительной части 9внутренней иглы 7, причем выход 15топливоподводящего отверстия 12 связан с полостью 16 размещения пружины 10 наружной иглы б. По одному иэвариантов внутренняя игла 7 выполнена с выемкой 17 и расположенным вней захватом в виде кольца 18, подругому варианту захват выполнен в ви-: 5де закрепленного на внутренней игле 7 пальца 19,Уплотнительные части 5 распылителя 2 выполнены в виде сплошной поверхности. Внутренняя игла 7 можетбыть выполнена составной из двухчастей...

Номер патента: 876067

Опубликовано: 23.10.1981

Авторы: Киеси, Масааки, Хидетака

МПК: F02M 25/06

Метки: газов, отработавших, рециркуляции

...прикрепляет обе мембраны к штоку34 запорного злейента 35, устанавливаемого в гнездо 36. В третьей камере 25 размещен сильфон 37, прикрепленный с одной стороны к корпусу 22распределительного клапана, с другой стороны - к штоку 34 для предотвращения утечки рециркулируемого газа в атмосферу.Устройство работает следующим образом,При запуске, работе на холостом р)ходу, замедлении и больших. нагрузках магнитные клапайы 14 и 15 не работают. При запуске, холостом ходуи замедлении, когда дроссельная заслонка 4 карбюратора почти полностью 65 закрыта, камеры 17 и 19 регулирования давления находятся под атмосферным давлением, в результате чего запорный элемент 35 подвергается воздействию напряжения пружины 28, так что отработавшии гаэ не...

Номер патента: 876068

Опубликовано: 23.10.1981

Авторы: Нунцио, Ханс

МПК: F02M 61/10

Метки: форсунка

...между отношениями 1./О и Е/9,Форсунка содершит распыяительс соплом 2 и запорную иглу 3 со штифтом 4 прн этом ддвна сопла 1. меньшеили максимум равна его диаметру О,а последний находится в пределахмежду 0,8 и 1 мм. При выполнении со"отновений ./О ъ Е/Ь отноаения Е/О н1./О соответствует 0,2-1, при Е/Ьщ 0,2 отношение 1./О соответствует0,2-0,75, а нри отношении Е/О0,75-1 отношение Е/О соответствует0,2-0,25.Форсунка работает следующим обраэомеПри повышении давления топлива враспылителезапорная игла 3 со штифФормула изобретения 387 том 4 поднимается и происходит впрыск, топлива в камеру сгорания двигателя через сопло 2. С падением давления топлива игла 3 запирает сопло,2 и подача топлива прекращается. Расположение штифта 4 в сопле 2 с...

Номер патента: 877102

Опубликовано: 30.10.1981

Автор: Шабалин

МПК: F02M 17/00

Метки: вихревой, внутреннего, двигателя, карбюратор, сгорания

...сгорания содержит цилиндрический корпус 1, который образован торцовыми стенками .2 и 3, Торцовая стенка 2 жестко соединена с корпусом 1 и имеет выходное отверстие для горючей смеси. Торцовая стенка 3 выполнена глухой и сочленена с корпусом 1 подвижно на подшипниках 4 каченияК торцовой стенке 3 жестко закреплены отдельные дроссельные заслонки 5 золотникового типа, расположенные по внутренней стенке смесительной камеры б и могут перемещаться под воздействием приводного устройства 7. В корпусе 1 выполнены распылители 8 топлива, расположенные радиально по окружности и объединены общим топливоподводящим каналом 9. Канал 9 содержит штуцер 10 для подсоединения к поплавковой камере (не показан) топливопитающей системы.Каждый распылитель 8...

Номер патента: 877103

Опубликовано: 30.10.1981

Авторы: Гаврилов, Максимов, Шевченко

МПК: F02M 25/028

Метки: внутреннего, двигатель, сгорания

...и Б (и, следовательно, полость выпускного трубопровода) и газовую полость распределителя, при этом пазы В и Б, С и Б разобщены.Корпус 37 золотника со стороны свободного конца плунжера 38 выполнен либо открытым, либо закрытым (однако в этом случае необходимо сообщить полость корпуса между торцом плунжера и его крышкой с атмосферой).Установка распределителя 1 (фиг.1) на машине, двигателе или установке производится таким образом, чтобы при подаче близкого к максимальному разрежения в газовую полость поплавковой камеры из воздуховпускного трубопровода 1 не происходило истечение воды через отверстия распылителей.Система питания работает следующим образом.При изменении положения рычагауправления топливного насоса выходно43 сообщает полости Б и...

Номер патента: 877104

Опубликовано: 30.10.1981

Авторы: Диричев, Кольцов, Кузнецов, Лаптик, Обрядин, Свиридов, Файнлейб

МПК: F02M 31/12

Метки: высокого, давления, насос, топливовпрыскивающий

...от гидравлического автомата опережения впрыска 5 и одновременно осью одного из роликов. Поршень 6 автомата опережения впрыска, приводимый в действие от давления Р в полости 7 и пружины 8При работе топливовпрыскивающего насоса на установившемся режиме (например на режиме х/х). в полости 7 устанавливается определенная величина давления, создаваемого топливоподкачивающей помпой. Сила давления, обусловленная давлением, действующая на поршень 6, уравновешивается усили ем пружины 8 и силами, действующими877104 Формула изобретения 555/5 писно ВНИИПИ ЗаТираж 584 3на роликовую шайбу со стороны кулачковой торцовой шайбы 9, вращающейсяв направлении, показанном на фиг. 1,передавающимися на поршень б черезфиксатор 4. Таким образом, роликоваяобойма...

Номер патента: 880258

Опубликовано: 07.11.1981

Авторы: Норихико, Хиромичи

МПК: F02M 7/10

Метки: карбюратор

....камеру 2 за дроссельную заслонку 3 при ее полном закрытии,Второе отверстие 9 соединено с каналом 12, в котором установлен топ" ливный жиклер 13. Второе отверстие 9 соединено также с нижней частью топ.ливной камеры 7 и.расположено напротив первого отверстия 8 и ниже его по потоку смеси, проходящей через смесительную камеру 2. Второе отверстие 9 может быть расположено и выше по потоку от дроссельной заслонки 3, ког да она находится в положении ее полного закрытия (фиг. 2). Выход отвер" стия 9 в смесительную камеру 2 будет совпадать с отверстием 4 системы холостого ходаВторое. отверстие 9 может быть расположено и ниже. по потоку от дроссель" 4 О ной заслонки 3, тогда первое отверстие 8 располагается выше, а. дроссель 58 4стие 8...

Номер патента: 878995

Опубликовано: 07.11.1981

Автор: Власов

МПК: F02M 5/12

Метки: камеры, карбюратора, клапан, поплавковой

...поплавковой камеры карбюратора содержит седло 1, которое установленов корпусе карбюратора 2, иглу клапана 3,центрирующий шток которого снабжен спиральными канавками 4 и установлен подвижно в центрирующем отверстии седла 1поплавка 5. Поплавок 5 свободно вращается на оси 6, закрепленной в поплавковой камере 7 карбюратора.Клапан поплавковой камеры карбюратора работает следующим образом, При пуске двигателя, когда поплавковая камера 7 пуста или имеет значительно пониженный уровень топлива, вручную или стартером нагнетается насосом топливо в поплавковую камеру 7 до номинального уровня. В 10 этот момент интенсивность потока топливадостаточна для того, чтобы игла клапана 3 за.счет возникшей реактивной силы на спиральных канавках 4 получила...

Номер патента: 878996

Опубликовано: 07.11.1981

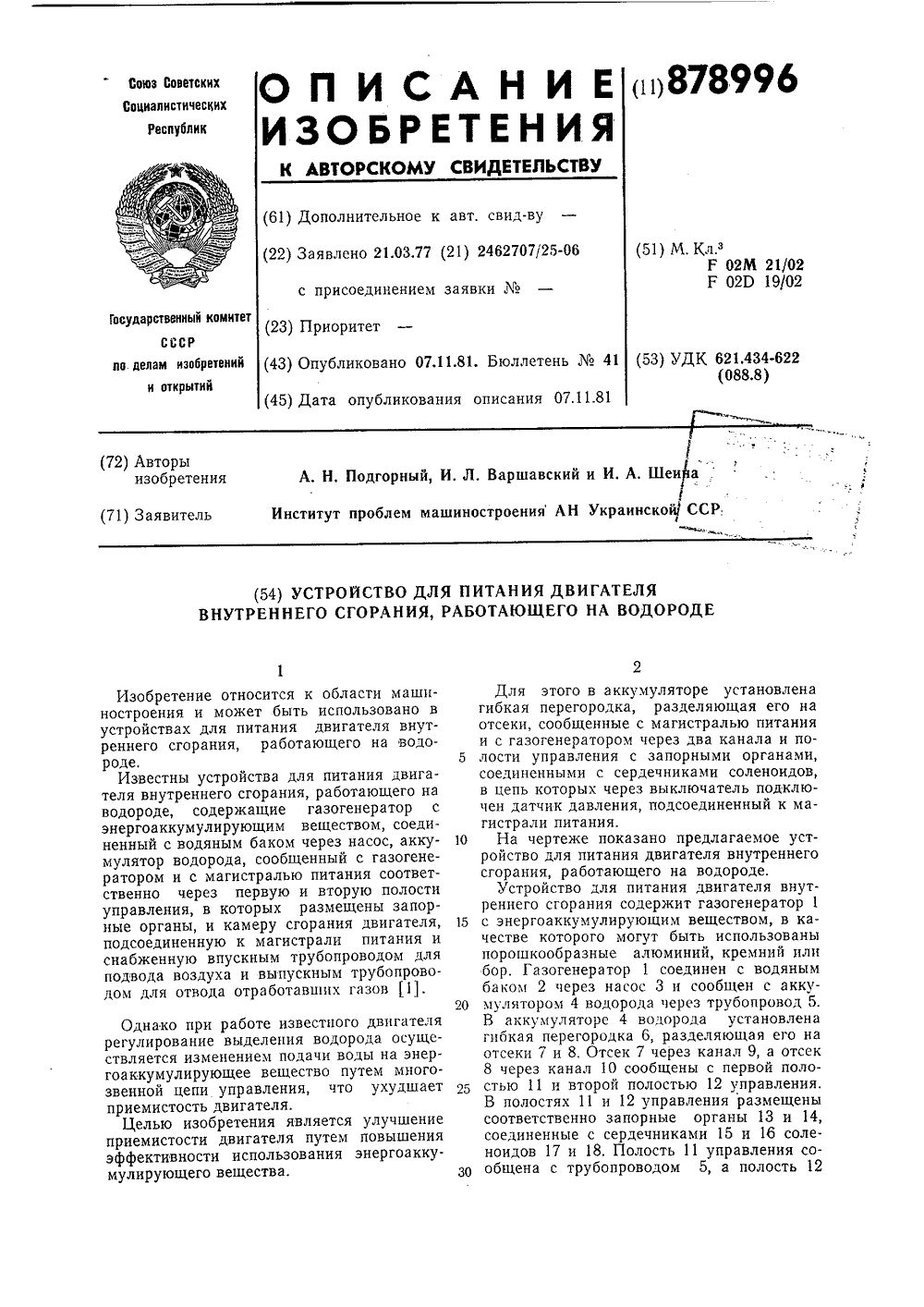

Авторы: Варшавский, Подгорный, Шеина

МПК: F02M 21/02

Метки: внутреннего, водороде, двигателя, питания, работающего, сгорания

...Полость 11 управления сообщена с трубопроводом 5, а полость 123управления сообщена через магистраль 19питания с камерой сгорания 20 двигателя,снабженной впускным трубопроводом 21для подвода воздуха и выпускным трубопроводом 22 для отвода отработавших газов,В электрическую цепь соленоидов 17 и18 через выключатель 23 подключен датчик24 давления, подсоединенный к магистрали19 питания через канал 25. оПри работе в газогенератор 1 подают насосом 3 воду из бака 2, Образующийся вгазогенераторе 1 водород поступает черезтрубопровод 5, где он подвергается очистке на фильтре 26, в полость 11 управления. 1 дИз полости 11 водород по каналам 9 или10 подается в отсеки 7 или 8.Отсек 8 аккумулятора 4 заполнен водородом, который через канал 10 и полость...

Номер патента: 878997

Опубликовано: 07.11.1981

Авторы: Жуков, Носов

МПК: F02M 25/022

Метки: водотопливной, эмульсии

...в мерную емкость 1, при этом уровень топлива в емкости повышается, в том числе и под кожухом 7. Вытесняемые газы из кожуха 7 по воздушному трубопроводу 8 поступают в герметичный бак 2, из которого под давлением поступающих газов вода вытесняется в разрывающую поток воронку 9, т, е. истекает при атмосферном давлении, Из воронки 9 вода самотеком поступает к всасывающему трубопроводу насоса 6. Таким образом, в мерную емкость 1 поступает смесь топлива и воды, при этом смесь предварительно эмульги 878997руется за счет подачи воды на смешение перед насосом.При повышении уровня в мерной емкости 1 до установленного срабатывает реле 10 верхнего уровня, реверсирующее на- б сос б. После этого насосом осуществляется откачка смеси из емкости 1 в...

Номер патента: 878998

Опубликовано: 07.11.1981

Автор: Левшин

МПК: F02M 43/00

Метки: вязкого, комплексной, подготовки, сжиганию, судне, топлива

...мкм.Способ осуществляется следующим образом.Обводненное топливо (мазут) поступает из запасной цистерны 2 по трубопроводу 3 к насосу 1, который подает топливо, подогретое в подогревателе 7 до температуры 60 в 1 С, под давлением 100 в 8 кгс/см по трубопроводу 3 в гомогенизирующее устройство 5. Гомогенизирующее устройство 5 гомогенизирует и распыливает топливо в мелкодисперсном состоянии в нижней полости 12 вакуумной камеры 4, Вакуумная камера 4 обогревается за счет теплоносителя (ТН - подогретой воды, пара и т. п.), проходящего между двойными стенками кор пуса и имеющего температуру выше температуры кипения воды при наблюдаемом в вакуумной камере 4 давлении, Вода, поступающая вместе с топливом в вакуумную камеру 4 в мелкодисперсном...
