Номер патента: 338668

Опубликовано: 01.01.1972

Авторы: Белименко, Корж, Курманов, Тимчук

МПК: F02M 35/08

Метки: воздухоочистительвсесоюзнаяшейтйо-тш, циклонный

...тив часовой стрелки, т. е, в сторону, противоположную направлению вращения потока со стороны завихрителя б.Так как скорость перемещения загрязненного потока превышает скорость подъема возду ха из пылесборника (давление в пылесборнике всегда меньше атмосферного), то загрязненный поток препятствует дальнейшему перемещению воздуха из пылесборника и поступлению его в выходной патрубок 7, 25При выравнивании скорости поступления воздуха в выходные патрубки 7 циклонов 4 и выхлопных газов в газовом эжекторе давление в пылесборнике резко падает и происходит отсасывание частиц загрязненного воздуха в выхлопную трубу двигателя. Предмет изобретения 1. Циклонный воздухоочиститель, например двигателя внутреннего сгорания, содержащий кассеты контактной...

Номер патента: 338669

Опубликовано: 01.01.1972

Авторы: Автомоторный, Важенин, Забр, Ковальчук, Уральский, Фиксен, Центральный

МПК: F02M 35/026

Метки: воздухоочиститель, инерционно-масляный

...элемента 2 в верхней части О имеет плоский кольцевой участок 9, которыйобеспечивает ей некоторую эластичность прп затяжке гайки 10. В нижней части корпуса помещен маслоотражатель 11, который в вер- ней части снабжен ребрами 12. Ребра 12 рас положены по окружности маслоотражателя 11и фиксируют его в заданном положении относительно масляной ванны. Маслоотражатель 11 в зоне меньшего диаметра выполнен с отбортовкой 13, которая предохраняет уплотнп- О тельную прокладку 14 от бокового перемещения, чем достигается надежное уплотнение.Зазоры 15, 1 б и 17 определяются соответствующими вырезами фасонных ребер.При ввертывании гайки 10 уплотнение про кладки происходит следующим образом. Поддействием усилия затяжки гайка 10, кожух 3...

Номер патента: 338670

Опубликовано: 01.01.1972

Авторы: Гусев, Индрупский, Малышев, Просветов, Ярославский

МПК: F02M 39/02

Метки: впрыскаbcfcotnoзнапягн1н-ая01__библиотена, изменения, муфта, опережения, угла

...в грузе.На фнг, 1 показана муфта, поперечный раз. рез; на фиг. 2 сечение по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг, 1; на фиг.4 - вариант выполнения муфты, вид сбоку.Муфта опережения содержит две полумуфты - ведомую 1 и ведущую 2. Ведомая полу- муфта 1 имеет две укрепленные на ней оси 3 центробежных грузов 4. Пружины 5, противодействующие расхождению грузов 4, и стаканы пружин 6 помещены в гнездах 7 грузов 4, Ведущая полумуфта 2, опирающаяся на ступицу 8, имеет два пальца 9, Корпус 10 муфты с помощью резьбы 11 соединен с полумуфтой 1. В корпусе 10 предусмотрены отверстия для смазки, закрытые заглушками 12, и уплотнения 18, 14 подвижных соединений.Промежуточное звено 15 выполняется в виде части кольца (вкладыша)...

Номер патента: 338671

Опубликовано: 01.01.1972

Авторы: Говорун, Гутаревич, Дмитренко, Долганов, Кислов, Ковалев, Кошман, Недррв, Оторкйн, Просн, Филиппов

МПК: F02M 41/06

Метки: насос, роторный, топливный

...19 через канал 37 сообщена с замкнутой полостью 38, в которой расположена головка груза-золотника 19, а с помогцью капала 39 - с рабочей полостью цилиндра21.11 робки 40 и 41 закрывают отверстия, ведущие к регулировочному винту 11 и муфте 29,Дренажная полость рабочего цилиндра 21 спомощью канала 42 сообщена с выпускнымканалом 36. Из нагнетательного канала насоса топливо подается., поочередно к одной изфорсунок 43.Насос работает следующим образом.При вращении ротора 1 плунжеры 3 поддействием пружины 4 и выступов кулачковойшайбы 6 совершают возвратно-поступательноедвижение. При расхождении плунжеров межплунжерное пространство заполняется топливом, подаваемым от топливоподкачивающегонасоса 32. При сближении их топливо из...

Номер патента: 338672

Опубликовано: 01.01.1972

Авторы: Бородаев, Коваль, Тейтельбаум

МПК: F02M 65/00

Метки: автомат, многоплунжерныхнасосов, регулировки

...усилителем 7 сигналов датчика 8 ходов плунжерд 38 насоса 39 к коммутагору 10 и далее на счетные декады 11, 12 и 13, в которых происходит регистрация и запоминание числа ходов плунжеря 38, неооходимых для заполнения мерных объемов 1.При регулировании могут быть два случая: производительность насоса 39 меньше эталонной 11 Л 11 ООЛЬП 1 С,В первом случае счетные декады 11, 12 и 13 суммируют числа ходов плунжера 38, но тяк как де 1 ствптсльцая подача меньше заданной, до того, как топливо в мерном объеме 1 достигнет датчика 3 конца заполпетт, произой. дет (в момент равенства заданного числа ходов с действительно совершенным в текущее время) совпадение сигналов на входах логи 5 10 15 20 25 ЗО 35 40 45 50 55 60 65 ческого элемента И 20....

Номер патента: 338673

Опубликовано: 01.01.1972

Авторы: Лоскот, Пдт, Харьковский

МПК: F02M 65/00

Метки: насоса, производительности, топливного

...производительности топливного насоса дизеля, содержащие камеру, сообщающуюся через дроссель и управляемый клапан с мерной емкостью, Однако воздействие на клапан повышенного давления в момент впрыска ухудшает его запорные свойства.Предлагаемое устройство позволяет снизить нагрузку на клапан,Для этого в камере установлен де,мпф,ер, изменяющий ее объем в момент впрыска топлива. Демпфер выполнен в виде подпружиненного поршня,На чертеже изображено описываемое устройство.Топливо от регулируемого насоса подается через форсунку 1 в камеру 2, соединенную каналом 3 с мерной емкостью 4. В канале установлен дроссель 5 и управляемый дистанционно клапан б. Объем камеры 2 изменяется демпфером 7.5 Во время впрыска топлива вследствие повышения...

Номер патента: 340199

Опубликовано: 01.01.1972

Авторы: Иностранец, Иностранна

МПК: F02M 41/06

Метки: насос, топливный

...того, в корпусе 1 насоса иеюпся два вПускных канала 15 и б, расположенных под углом 45 к оси,ротора 2, которые при вращении ротора последователыно соединяются с каналами 14. В каналах 15 и 1 б,размещены аккумулирующие поршеньки 17 и 18. ВИутри корпуса 1 насоса установлен подкачивающий насос 19 лопастого типа, немеющий впуцскное отверстие 20 и выпусксе 21, совдиИенные между собой с помощью предохранительного клапана 22.На поверхности ротсра,2 имеются три канавки 23, расположенные равномерно по окружности между всасывающими отверстиями 14. Канавки 23 соединяюпся между собОй жолыцввы желобо, выполненны Иа поверхности распределителя, и соедиИяются через дроссель 24,с выпускным отверстием 21 питателыного насоса.На роторечраспределителе 2...

Номер патента: 340200

Опубликовано: 01.01.1972

МПК: F02M 59/44

Метки: подачи, топлива, установки

...пример дизеля, содержащее разбтещ отверстии корпуса, насоса штифт, уст ный перпендикулярно к оси гильзы ра и снабженный зксцентриковой 25 входящей в паз гильзы, и фиксатор отличающееся тем, что, с целью уп конструкциот, фиксатор выполнен в ругого кольца круглого сечения, раза го между штифтом и стенками отв 30 натягом, составляющизт по меньшИзвестны устроиства для установки подачи то 1 плива насосом двигателя внутреннего сгорания, например,дизеля, содержащие размещенный,в отверстиями корпуса, насоса штифт, установленный перпендикулярно к оси гильзы,плунжера и снабженный вксцентриковой цапфой, входящей в установочный паз гильзы, и фиксатор для отраничения перемещен 1 ия шт,ифта.Цель изобретения - уменьшение габаритов и упрощение...

Номер патента: 340201

Опубликовано: 01.01.1972

Авторы: Германска, Иностранна, Феб

МПК: F02M 61/16

Метки: 340201

...впрыска. Упругий элемент. подвергаясь воздей(ставню достаточно (высо(ких давлений (около 200 кг/с,и), цреждев(реме(нцо разрушается.Цель изобретения - упроще(ни(е кон(струкции форсунки в (направляющей части запорного о(ргана и повыше 1 цие надежности в работе, Это достигается тем, что запорсный орган сопряжен с ползуном уплотцяющей поверх 1 ностью, нап(ри(мер, в виде конуса, а внутри ползуна выполне(н канал для слива топлива в дренаж(ную полость,На чертеже показа(на предлагаемая фсрсун 1 ка: а - с напра 1 вляющи(м пол(зу(ном, выпол(нен 1 сцым в виде цили(ндрическ 1 ого тела, б -С ЦО,;ЗУНОХ, ВЬЦ 1 ОЛНЕ 1 Ц 11 Хопоры.Труб 1 апь 1 й корпус 1 форсуцки цмсст зацорцый орган, открывающийся навстречу по току цодаваесмого через 1 цтуцер 2...

Номер патента: 340202

Опубликовано: 01.01.1972

Авторы: Иностранец, Иностранна

МПК: B05B 3/18, F02M 61/20

Метки: впрыска, жидкости, форсунка

...элементвыполнен в виде трубкисоединяющей каналкорпуса с полостью иглы и свернутой, напри 5 мер, в спираль.2. Форсунка,по п. 1, отличающаяся тем,что, с целью регулирования давления запирания иглы, канал для подвода тороплива выполнен в установленном в корпусе штуцере,О снабженном стопором,15 1 Зависимый от патентаИзвестны форсунки для впрыска жидкости, например топлива, в двигатель внутреннето сгорания, содержащие корпус с каналом для подвода топлива и прецизионный распылитель с полой иглой, снабженной упругим запорным элементом, Недостатком таких форсунок является сложность выполнения каналов для подвода топлива под иглу.Цель изобретения - обеспечение подвода топлива в распылитель и запирания иглы. Для этого в предлагаемой форсунке...

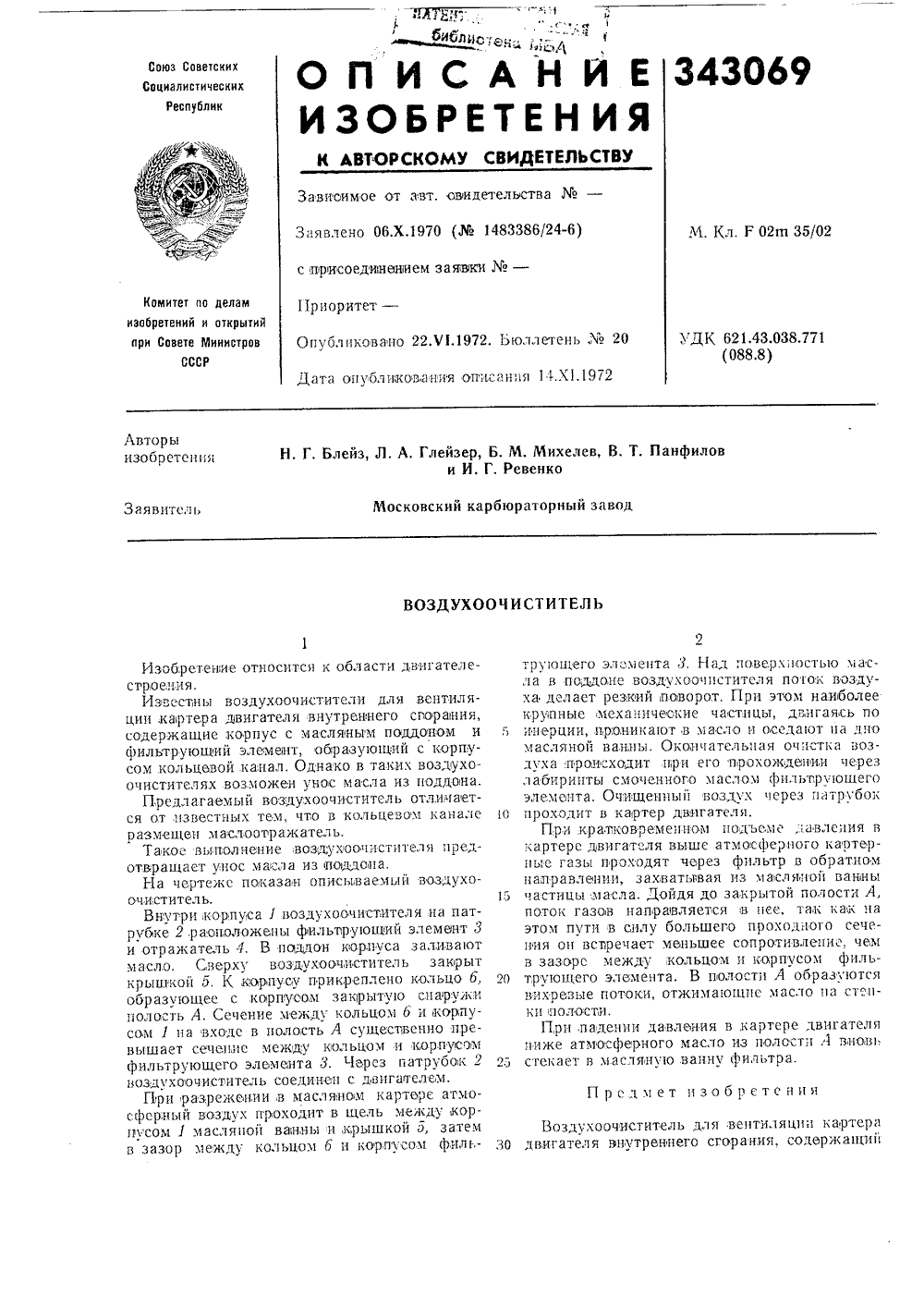

Номер патента: 343069

Опубликовано: 01.01.1972

Авторы: Блейз, Глейзер, Михелев, Московский, Панфилов, Ревенко

МПК: F02M 35/026

Метки: воздухоочиститель

...кольцо б, образующее с корпусом закрытую спарук 1 полость А. Сечение между кольцом б и корпусом 1 qа входе в полость А сушестВснно превышает сечение между кольцом и корпусом фильтрующего элемента 3. Через патрубок 2 Воздухоочиститель соединен с двигателем.При разрежении,в масляном картере атмосферный воздух проходит в щель между корпусом 1 масляной ванны и крышкой 5, затем в зазор между кольцом 6 и корпусом фильтрующего элемента . Над поверхостью масла в поддоне воздухоочпстителя поток воздуха делает резкий поворот. При этом наиболее крунные ьмеханнческие частицы, двигаясь по5 инерции, проника 1 от в масло и оседают на дпомасляной ванны. Окончательная оч 1 стка возлуха происходит при его прохокде 1 и 1 и через лабиринты смоченного...

Номер патента: 343070

Опубликовано: 01.01.1972

МПК: B01D 45/12, F02M 35/022

Метки: 343070

...образуют инерционные элементы.Такое вьпполнвние воздухоочиститсля дозволяет ловысить его эффективность и уменьшсить габариты.На чертеже показаи пример выпоо пения описываемого воздухоочистителя.Воздухоочиститель,в зависимости от расхода воздухана который он рассчитан, может состоять из разного числа фпильтрующих элементов, размещенных,в корпусе 1, закрытом крышкой 2. Каждый элемент воздухоочиспителя содержит полусопла-диффузоры 8 и 4 первой и,второй ступеней, соответственно, противолежащую прямолинейну 1 о поверхность 5, являющуюся тыльной стороной смежного полусопла-диффузора первой ступени, и пылеот 1 водящий канал 6, соединенный с главным пылеовводящим каналом 7. Все эти элементы имеют прямоугольное сечение.Поток воздухапоступая...

Номер патента: 343071

Опубликовано: 01.01.1972

Авторы: Берзон, Емель, Цыганов

МПК: B64D 37/20, F02M 37/10

Метки: агрегат, насосный, постоянным, электроприводной

...баком, причсм выходо патрубок оборудован эжектирующим насадом, смонтированным внутри хагистрали перекачки топливамежду насосным агрегатом и расходным баком,На чертеже показан описываехсй электроприводной насосный агрегат с постояннымохлаждением,Агрегат установлен в расходуемом баке 1 и 3 состоит из топлинного насоса 2, электродвигателя 3, герметичного защивного ковауха 4, образующего с корпусом электродвигателя охлакдающую полость 5.Перетсачка топлива сиз бака 1 в расходныи (ца чертеже не показан) производится по трубопроводу 6. Входной,патрубок 7 защитного кожуха 4 трубопроводом 8 соединен с источцисох постоянного давлсцтя охлаждающего топлива, например с магистральо за цодкачивающим насосом или магистралью за двигательым...

Номер патента: 343072

Опубликовано: 01.01.1972

Авторы: Бурнашов, Воротило, Кашуба, Поль, Шабадаш

МПК: F02M 41/06

Метки: насос, распределительный, топливный

...8, пружин 9 и 10, всасывающего 11 и нагетательного 12 клапанов и нагнетательного канала 18. Вместо поршневого пасося может быть Гспользовап насос любого другого типа. Кроме того, насос имеет подкачиВающий насос 14 для питатния регулятора давления 15. Между входным и выходным отверстиями насоса 14 установлен клапан 16. Для подвода топлива от фильтра (на чертеже не показан) к насосу 14, регулятору дязлс:ия 15, доватору 1 и насосным сек циям 2 с:жат каналы 17 - 20, соответстВеноо,я для подачи топлоВа к форсункам - канал 21,Насос работает следуощю образом.При вращении приводного валатолкатель 6 под воздействием пружины 9 переме; щается в сторону вала. При этом поршень 8,перезещаясь под действием пружины 10, всасывает топливо через...

Номер патента: 343468

Опубликовано: 01.01.1972

Авторы: Вител, Изо, Спра

МПК: F02M 7/14

Метки: 343468

...пульсации давления топлива, подводимого к форсу нке,На фиг. 1 изображении предлагаемый карбюратор, разрез; на фиг. 2 - форсунка, разрез; на фиг. 3 - другой вариант выполнения карбюратора.Карбюратор содержит ,впускной трубопровод 1 с дроссельной заслонкой 2, В приставке 3 трубопровода 1 установлен корпус 4 форсункх,УДК 621,43.033,41 (088,8)во вдрыскивается во впускной трубопровод 1, Величина зазора между запорны,м элементом и соплом зависит от натяжения пружины 7 и положения дроссельной заслонки 2. Так как в форсунке происходит пульсация давления топлива, то запорный элемент совершает продольные колебания, эследствие чего струя топлива дробится и распыл его улучшается,Таким образом достигается однородность топливо-,воздушной...

Номер патента: 343702

Опубликовано: 01.01.1972

Авторы: Всесо, Зицер, Степанов

МПК: B01D 45/12, F02M 35/022

Метки: библиотека

...начинает вращаться, частицы пыли сепарируются из потока под действием центробежных сил, и в центральную трубку циклона поступает очищенный воздух.Однако такие пылеотделители обеспечивают достаточную эффективность очистки воздуха при условии высокой окружной скорости потока, которая находится в прямой зависимости от угла наклона лопаток закручивающей розетки. Поэтому прямоточные циклоны при достаточной эффективности очистки воздуха имеют большое гидравлическое сопротивление, что приводит к значительному снижению эффективной мощности, особенно газотурбинного двигателя. В прямоточных циклонах наблюдается также рикошет некоторых крупных частиц пыли, вследствие чего эти частицы попадают в центральную трубу и в очищенный воздух....

Номер патента: 343708

Опубликовано: 01.01.1972

Авторы: Кутовой, Почивалин

МПК: B05B 1/04, F02M 47/06

Метки: 343708

...этого сопловые каналы выполнены ввиде пазов, размещенных тангенциально кцентральному колодцу.На фиг. 1 изображена описываемая форсунка, разрез; на фиг. 2 - сопло форсунки,поперечное сечение; на фиг. 3 показана экспериментальная кривая распределения топливапо толщине факела; на фиг. 4 - то же, по ширине факела. В корпусе 1 форсунки находится камера 2завихривания, подводящие тангенциальныеканалы а, распылитель 3 с центральным колодцем 4 и сопловыми каналами, выполненны 5 ми в виде пазов б. Пазы размещены тангенциально к центральному колодцу (см. фиг.2),Во время работы форсунки топливо, поступающее по тангенциальным каналам а в камеру 2 завихривания, закручивается в этой ка 10 мере и по центральному колодцу 4 поступаетв сопловые...

Номер патента: 344153

Опубликовано: 01.01.1972

Автор: Иванов

МПК: F02M 7/00

Метки: 344153

...выполненных относительно камеры в виде сообщающихся сосудов, ниже заданного уровня топлива.Это позволяет обеспечить стабильность работы карбюратора.На фиг. 1 изображена схема предложенного карбюратора при неработающем двигателе; на фиг. 2 - то же, при работе двигателя.Карбюратор содержит топливную камеру 1 с поплавком 2, поддерживающим в ней заданный уровень топлива. Камера 1 при помощи канала 8 подключена к главной дозирующей системе, имеющей главный топливный жиклер 4 и воздушный жиклер 5. С главной дозирующей системой связана система холостого хода, имеющая топливный жиклер б и воздушный жиклер 7,Воздушные жиклеры 5 и 7 систем установлены соответственно в каналах 8 и 9, выполненных относительно камеры в виде сообщающихся сосудов,...

Номер патента: 344154

Опубликовано: 01.01.1972

Авторы: Зверев, Поль, Сальников

МПК: F02M 65/00

Метки: дизельнойфорсунки, проверки, регулировки

...отверстие а 5 для подвода топлива из питающей магистрали 7 в надплунжерное пространство А, в котором в корпусе 8 размещен нагнетательный клапан 9 с пружиной 10.К корпусу насоса при помощи шпилек 11 10 присоединен распределитель 12, в корпусе которого размещены запорные клапаны 13 и 14 с маховичками 15, перекрывающие каналы б и в, демпфирующая полость Б, штуцеры 1 б и 17. Полость над нагнетательным клапаном 15 9 соединена каналами г с манометром 18.При перемещении вверх плунжера 3 припомощи рычага 4 через толкатель 5 с пружиной б топливо, поступившее из питающей магистрали 7 в надплунжерное пространство А, 20 после перекрытия плунжером 3 отверстия а вовтулке 2 подается через нагнетательный клапан 9 с пружиной 10 по каналам б, в и г...

Номер патента: 345286

Опубликовано: 01.01.1972

Авторы: Головн, Черепов

МПК: F02M 19/00, F02M 3/14

Метки: внутреннего, двигателя, дроссельная, заслонка, карбюратора, сгорания

...экономичности работы двигателя и снижение токсичности газов ца режимах холостого хода и малых оборотов, 20На фиг. 1 изображена предложенная дроссельная заслонка карбюратора двигателя внутреннего сгорания в разрезе; ца фцг. 2 - то же, вид сверху.Дроссельная заслонка карбюратора содержит пластину 1, расположенную при закрытом положении под небольшим углом к нормальному сечению смесительной камеры 2.Пластина 1 имеет выштамповку 3, которая вместе со стенкой 4 камеры 2 образует у от- ЗО верстий 5 сцстемы холостого хода карбюратора сопло переменного сечения, например сопло Лаваля.Работа дроссельной заслонки происходит следующим образом.При закрытом положении заслонки или при ее открытии на небольшой угол сечение проточной части между...

Номер патента: 345287

Опубликовано: 01.01.1972

Автор: Иосипчук

МПК: F02M 65/00

Метки: впрыска, топлива, характеристик

...параметры подачи топлива измерительной форсункой и форсунками двигателя, Вал привода устройства жестко связан с валом двигателя.На чертеже изображено предлагаемое устройство.Двигатель 1 внутреннего сгорания, нагруженный потребителем 2 (тормозной установкой), имеет топливный насос 3 с числом нагнетательных секций и форсунок на одну большим, чем число цилиндров. Дополнительная секция насоса 4 имеет кулачок 5, выполпенпыЙ на общем кулачковом валу 6 насоса или жестко связанный с ним. Соединение кулачка дополнительной секц и возможно с люоым другим синхронно вращающимся валом 5 двигателя.Жесткая связь дополнительной секциипредполагает синхронность вращения привода измсрительнои форсунки / и форсунок работающего на нсустановившемся режиме 10...

Номер патента: 346503

Опубликовано: 01.01.1972

Автор: Горьковский

МПК: B01D 47/02, F02M 35/026

Метки: воздухоочиститель

...7 и донышко фильтрующего элемента 2 воспринимаются эластичным маслоразделителем 3. ретения дмет и утрен- масля- масло- целью ванне ичного оотраВоздухоо него сгоран ной ванной отражателе повышения размещен а материала, ж атель. Изобретение относится к области двигателестроения и, в частности, к воздухоочистителямдля двигателя внутреннего сгорания.Известны воздухоочистители для двигателявнутреннего сгорания, содержащие корпус с 5масляной ванной и фильтрующий элемент смаслоотражателем.В процессе работы такого воздухоочистителя бывают случаи поломок маслоотражателяили корпуса фильтрующего элемента из-за 10инерционных нагрузок и вибрации двигателя.Кроме этого, недостаточно эффективна работа масляной ванны, особенно на...

Номер патента: 346504

Опубликовано: 01.01.1972

Авторы: Ледохович, Ломоносов

МПК: F02M 59/40

Метки: высокого, давления, секция

...секции; на фиг. 2 -движения распределительного пазотносительно нагнетательных и иканалов.Секция содержит втулку 1,мещен плунжер 2, охваченныВтулка 1 соединена при помоловкой 5,Во втулке 1 выполнены всасывающие б, нагнетательные 7 и перепускные 8 каналы.Плунжер 2 имеет центральный канал 9, распределительный паз 10 и отсечной канал 11.5 Секция работает следующим образом.При движении вниз плунжера 2, совершающего возвратно-поступательное движение, топливо поступает в надплунжерный объем по перепускным каналам 8, распределительному 10 пазу 10 и центральному каналу 9, а затем через всасывающий канал б.При движении вверх, к моменту перекрытия торцом плунжера 2 всасывающего канала б, распределительный паз 10 плунжера 2 сов местится с...

Номер патента: 346506

Опубликовано: 01.01.1972

Авторы: Кировский, Курилов, Металлургический, Никонов, Ордена, Савин

МПК: F02M 37/14, F02N 17/00

Метки: дизеля, топливная

...топливные системы дизелей, содержащие бак с подключенным к нему насосом высокого давления и вспомогательный бачок, сообщенный с пусковым подогревателем. 10Недостатки известных систем - сложность их конструкции и обслуживания.В предлагаемой топливной системе вспомогательный бачок установлен ца магистрали слива избыточного топлива из насоса в бак. 15На чертеже представлена схема предлагаемой топливной системы.Система содержит основной топливный бак 1, подключенный при помощи трубопровода 2 к насосу 8 высокого давления дизеля 4 через 20 фильтры 5 и б тонкой и грубой очистки, топливоподкачивающий насос 7 и вспомогательный бачок 8, установленный на магистралях 9 и 10 слива избыточного топлива из насоса 3 в бак 1. Бачок 8...

Номер патента: 347442

Опубликовано: 01.01.1972

Авторы: Андреев, Глушков, Маев, Тихомиров, Эфрос

МПК: B01D 45/04, B01D 50/00, F02M 35/022 ...

Метки: воздухоочиститель

...окна для прохода воздуха.Ступень т окончательной очистки представ ляет собой, например, моноциклон с малымсопротивлением, содержащий корпус 14, в котором размещены завихритель 15 и выходной патрубок 16, С корпусом 15 соединена трубка 17, по которой пыль, отсепарированная окон чательной ступенью очистки, отводится или кэжектору, или в съемный пылесборник.Запыленный воздух поступает в циклоны 4(направление движения воздуха и пыли показано стрелками), где происходит предвари тельное отделение пыли, которая поступает впылесборнпк 6 и далее удаляется по трубке 10. Меньшая часть пыли поступает к набивке П, где оседает и накапливается. Процесс пылеулавливания в набивке из объемных фильт рующих материалов при пульсирующем возЗаказ 2598 11...

Номер патента: 347443

Опубликовано: 01.01.1972

Авторы: Гутман, Науменко, Пасечников, Пресман, Франкштейн

МПК: F02M 35/02

Метки: сопротивления, фильтра

...соединен с запорным органом.оляет повысить надежность устройже изображено предложенное ус етен и се 1 устройства разме лемент, состоящий из 3. Между поршнем 2 ом 1 установлена расп ржень б запорного орг с чувствительным элеме б предусмотрен для полости А устройства щен чувствипоршня 2 с с сильфоном орная пружиана б жестконтом. Запорразобщения и полости Б,ния сопротивления оочистителя двигасодержащее запорсти с размещенным ентом, отличающеешения надежности естко соединен с элемент жЭто позвства.На чертройство.В корпутельный эсильфоном3 и корпусна 4. Стесоединенный органприемной сообщающейся со всасывающим тра К пус 1 устройства закрыт крышкой 7ром 8.При незасоренном воздухоочистителе запор ный орган б отключает приемную...

Номер патента: 347444

Опубликовано: 01.01.1972

Авторы: Железнодорожного, Уральское

МПК: F02M 39/02

Метки: дизеля, насос, топливный

...мере в 1,2 раза больше цикловой подачи холостого хода дизеля,На чертеже изображен предложенн ливный насос.В корпусе 1 насоса во втулке 2, и наполнительное окно а, размещены по ненный плунжер 3 и контрплунжер 4 амортизатором 6, сообщенным проточ каналом в с наполнительным окном а новлен регулируемый упор 6 для ограничения хода контрплунжера 4.В плунжере 3 имеется выточка г, сообщающаяся в период впрыска с межплуцжерцым 5 пространством А ц нагнетательной магистралью Б при помощи канала д, ц отсечная кромка 7.При перекрытии окна а плунжером 3 контрплунжер 4 перемещается под давлением топ лива в межплунжерном пространстве А до момента посадки гидроамортцзатора 5 на упор 6, При этом выточка г плуцжера 3 сообщается с нагнетательной...

Номер патента: 347445

Опубликовано: 01.01.1972

Авторы: Баширов, Кошман

МПК: F02M 41/08, F02M 41/16, F02M 45/06 ...

Метки: насос, топливный

...ся с каналом, ведущим к форсунке Ф, (см.фиг. 2).Каналы в роторе - распределителе 2 выполнены таким образом, чтобы межплунжерная полость А к моменту перекрытия канала ЗО б соединялась каналом в с отверстием г аккумулятора б, Угол у несколько отличается от угла , (см. фиг. 2).В течение рабочего хода плунжеров 3 топливо подается в аккумулятор б, заряжая его для осуществления второй фазы впрыска. Количество накапливаемого в аккумуляторе топлива определяется соответствующей частью хода плунжеров, а максимальное давление - его объемом,На фиг, 3 представлены графики изменения давления в аккумуляторе Рпри объеме 8 смз, а также характеристики движения иглы Йфорсунки во время впрыска основной фазы насосом и дополнительной - аккумулятором. Такое...

Номер патента: 348757

Опубликовано: 01.01.1972

Автор: Штейнберг

МПК: F02M 25/022

Метки: воздуха, дистиллята, испарительного, охлаждения, подготовки

...теплом стекающего из конденсатора 5дцстцллята и затем подается в парообразова.тель 4, обогрсвасмый отходящими цз двигателя 11 газами,Образующийся в парообразователе 4 парнаправляется в коцдсцсатор 5, непрерывно охлаждасмый водой системы охлаждения двигателя.Полученный в конденсаторе 5 дистиллят охлаждается в теплообменццке 17 и направляется в дцстпллятосборнцк 6, откуда через устройство 7 подастся к распылцвающцм форсункам 8Для того, чтобы не увеличивать потребнуюмощность вентилятора 19 и поверхность радиаторов 20, отводящих тепло от двигателя11, в систему включсц запорный клапан 12,Предмет изобретения Составитель В. Васильев Техред Л. Евдонов Корректор Е. Зимина Редактор И. Квачадзе Заказ 2698/4 Изд.1116 Тираж 406...

Номер патента: 348758

Опубликовано: 01.01.1972

Автор: Костромин

МПК: B01D 45/12, F02M 35/022

Метки: »сесоюзнаяптпл-мш, воздухоочистительi

...воздуха путем перепуска последнего мимо циклонов.На фиг. 1 изображен предложенный воздухоочиститель для двигателя внутреннего сго рания с выключенными из работы циклонами в разрезе и разрез по А - А; на фиг, 2 - воздухоочиститель с включенными в работу циклонами.Воздухоочиститель для двигателя внутрен него сгорания содержит корпус 1 с восемью циклонами 2, имеющими тангенциальные входные отверстия 8 для воздуха и объединенные в общий блок, Нижние конические концы 4 циклонов 2 выходят в пылесборник 5, кото впускным патруоком 10 кр 1 прп помощи скобы 24 гайками 26. очистителя происходит след3При нижнем положении штока 14 (см, фиг. 2) верхний клапан при помощи диска 20 и шайбы 21 перекрывает в крышке 7 отверстие для прохода воздуха, в то...
