Крищюкайтис

Номер патента: 1353421

Опубликовано: 23.11.1987

Авторы: Валужис, Крищюкайтис, Пуоджюс

МПК: A61B 5/04

Метки: водителя, миграции, обнаружения, ритма, сердца

...М, Позняк Редактор.Н, Гунько Техред М.Моргентал Корректор С, ЯекмарЗаказ 5627/5 Тираж 595 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие., г. Ужгород,.ул, Проектная, 4 1 1Изобретение относится к медицине и может быть использовано для исследования функционального состояния синусового узла сердца в кардиологии в диагностических целях, экспериментальных исследованиях центров автоматизма сердца.Целью изобретения является повышение точности диагностики и упрощение способа благодаря использованию вектор-кардиограммы зубца Р с последующей регистрацией изменений косинуса угла наклона главного вектора и за счет поверхностного...

Номер патента: 1322230

Опубликовано: 07.07.1987

Авторы: Белорусец, Гичан, Крищюкайтис

МПК: G05B 13/00

Метки: переменной, структурой

...устройства 8 с выходом первого сумматора 15, а с помощью первого релейного. элемента 11 на интеграторе регулятора 4 устанавливаются нулевые начальные условйя интегрирования, При этом на входы первого сумматора 15 поступают сигнал рассогласования Е (1) = А-у(г.)2с третьего сумматора 13 и сигнал от задатчика 1 входного сигнала,прошедший через усилитель 12 с регулируемым коэффициентом усиления 1 с.В устройстве момент переключейиярегулируется с помощью коэффициента деления 1, а момент переключения с определяется временем задержгки. Введение первого сумматора 15 и усилителя 12 с коэффициентомЦюусиления к = ф позволяет в моАментсформировать требуемый сиггнал Ц . Параметры регулятора 4,на интеграторе которого сигнал с выхода элемента 7...

Номер патента: 1244725

Опубликовано: 15.07.1986

Авторы: Гичан, Крищюкайтис, Рамша

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...7, на выходе которого появляется сигнал, устанавливающий триггер 6 в положение, закрывающее ключ 2.При этом счет прекращается, а па выходеделителя 8 до следующего поступленияуправляющей команды остается: напряжеФормула 25,ЗО 35 40 45 50 55 формационным и контрольным выходами которого являются соответственно выход блока сравнения и выход переполнения счетчика. 5 1 О 15 20 ние, равное входному сигналу в момент запоминания,На выходе блока 5 ( и всего устройства) будет разница текущего значения входного запоминаемого сигналаи сигнала, запоминаемого в моментпоступления управляющей команды. Наличие делителя 8 позволяет сверхуограничивать запоминаемый сигнал.Делением выходного сигнала цифроаналогового преобразователя 4 в делителе 8...

Номер патента: 1128133

Опубликовано: 07.12.1984

Авторы: Гичан, Крищюкайтис, Рамша

МПК: G01M 13/02

Метки: дефектов, кинематической, цепи

...возможно для локализации дефектов обеспечить поочередное отключение звеньев кинематической цепи кроме того, при поочередном отключении звеньев потребляемаямощность изменяется не только засчет мощности, потреблявшейся отключенным звеном, но и за счет мощности, передаваемой этим звеном(т,е. КПД звена) . Целью изобретения является повышение достоверности определения дефектов,Укаэанная цель достигается тем что согласно способу определения дефектов кинематической цепи, при водимой в движение электродвигателем, заключающемуся в том, что оп" ределяют потребляемую электродвигателем мощность холостого хода и по одному из параметров кинематической цени, сравниваемому с эталонным, судят о ее дефект;х, определяют спектр переменной составляющей...

Номер патента: 1127010

Опубликовано: 30.11.1984

Авторы: Гичан, Крищюкайтис, Рамша

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...При этом счет прекращается, а на вы 127010Изобретение относится к вычислительной технике, в частности к запоминающим устройствам, и может бытьиспользовано в системах адаптивного,управления процессами обработки настанках.5Известно аналоговое запоминающееустройство, содержащее генераторимпульсов, счетчик, цифроаналоговыйпреобразователь, а также блоки10аналоговой.и цифровой оперативнойпамяти, сумматоры, дешифраторы, компараторы и усилитель 1 3,Недостатки устройства - сложностьсхемного выполнения и низкая точ-.35ность работы при запоминании быстроменаощихся напряжений.Известно также аналоговое запоминающее устройство, содержащее генератор импульсов, цифроаналоговыйпреобразователь, кольцевой счетчикимпульсов, а также компараторключ,...

Номер патента: 996884

Опубликовано: 15.02.1983

Авторы: Крищюкайтис, Кулис, Минцерис

МПК: G01M 1/22

Метки: вектора, вращающегося, дисбаланса, параметров, тела

...соответственно к выходам ключей б и 7, индикатора 10,входы которого соединены с выходамиинтеграторов 8 и 9, коммутатора11 и формирователей 12 и 13, входыкоторых соединены с выходами коммутатора 11, а выходы - с вторыми входами электронных ключей б и 7, соответственно, к дисков 14,1 в 14 к, Устанавливаемых соосно с вращающймсятелом 3 и жестко закрепляемых с ним,на которые нанесены светоконтрастныеметки 15 и ки 2 К датчиков 1616 К и 171 в 17 к опоРного сигнала,расположенных нопарно под углом90/К относительно друг, друга вплоскости, перпендикулярной оси вращения дисков, и связанных с входамикоммутатора 11 блока 4 определениявеличины и угла дисбаланса Поверхность каждого из К дисков 144- 14 кразделена на Кп секторов, в каждом из...

Номер патента: 872970

Опубликовано: 15.10.1981

Авторы: Крищюкайтис, Кулис, Минцерис

МПК: G01H 1/00

Метки: вектора, вибросмещений, параметров, ротора

...содержит два опорныхдатчика 1 и 2 метки (фотодатчики илимагнитные головки), диск 3 с метками(светоконтрольнымц, механическими илимагнитными) ротор 4, датчик вибросмещений, предварительный усилитель6, электронные ключи 7 и,8 интеграторы 9 и 1 О, усилители ограничители11 и 12 и регистрирующее устройство 13.Устройство работает следующим образом.При вращении ротора 4 вращаетсядиск 3. При прохождении меток, нане 30сенных по периметру диска 3, мимоопорных датчиков 1 и 2 датчиками вы"рабатываются электрические сигналы,длительность которых пропорциональна длине меток. Эти сигналы усиливаются в усилителях-ограничителях 11 и12 и поступают на управляющие входыэлектронных ключей 7 и 8, Опорные сигкалы на выходах...

Номер патента: 813367

Опубликовано: 15.03.1981

Авторы: Гичан, Крищюкайтис, Розман

МПК: G05B 19/39

Метки: ctahkom, программного, управ-ления, шлифовальным

...первый 7 и второй 8 фазовращатели, первый 9 2 Ои второй 10 формирователи импульсов, счетчик 11, блок 13 сравнения, задающий регистр 13, фазовый детектор 14, модулятор 15,усилитель 16, двигатель 17, первый 18 ивторой 19 механизмы компенсации, афильтры 4 - 6 образуют блок 20 фильтровнижних частот,Устройство работает следующим образом.Высокочастотные колебания генератора 1 поступают на информационный вход ЗОсчетчика 11 и делитель 2, Фазовращатель 3 .формирует из прямоугольных колебаний,имеющихся на выходе делителя 2, прямоугольные импульсы сдвинутые между собойпо фазе на 120. Фильтры 4 - 6 выделяют35из последовательностей прямоугольных импульсов напряжения основной гармоники,которые используются для питания статорных обмоток...

Номер патента: 805353

Опубликовано: 15.02.1981

Авторы: Гичан, Крищюкайтис, Розман, Фраимович, Шляхецкий

МПК: G06G 7/48

Метки: зубофрезерованияпо, методу, моделирования, обкатки, процесса, силовыхпараметров

...20 и 21.При подключении вторых входов элементов И 11, 12, 18 и 19 через ключ28 я источнику 29 опорного напряжения на суммирующий вход реверсивногосчетчика 20 поступают через открытыеэлементы И 5 и. 12 счетные импульсы.Счетные имгульсы через элемент Ипоступают также на суммирующий входреверсивного счетчика 13. Элемент И5 закрывает нулевые сигналы триггера 2 и делителя 4 частоты.Нередний фронт прямого выхода делителя 4 частоты осуществляет записьв реверсивный счетчик 20 значения вкоде коэффициента передачи объекта,хранящегося в реверсивном счетчике21. Таким образом, за первый периодтактовых импульсов в течение длительности управляющих импульсов (выходтриггера 2) в реверсивные счетчики13 и 20 поступают счетные импульсыи, следовательно,...

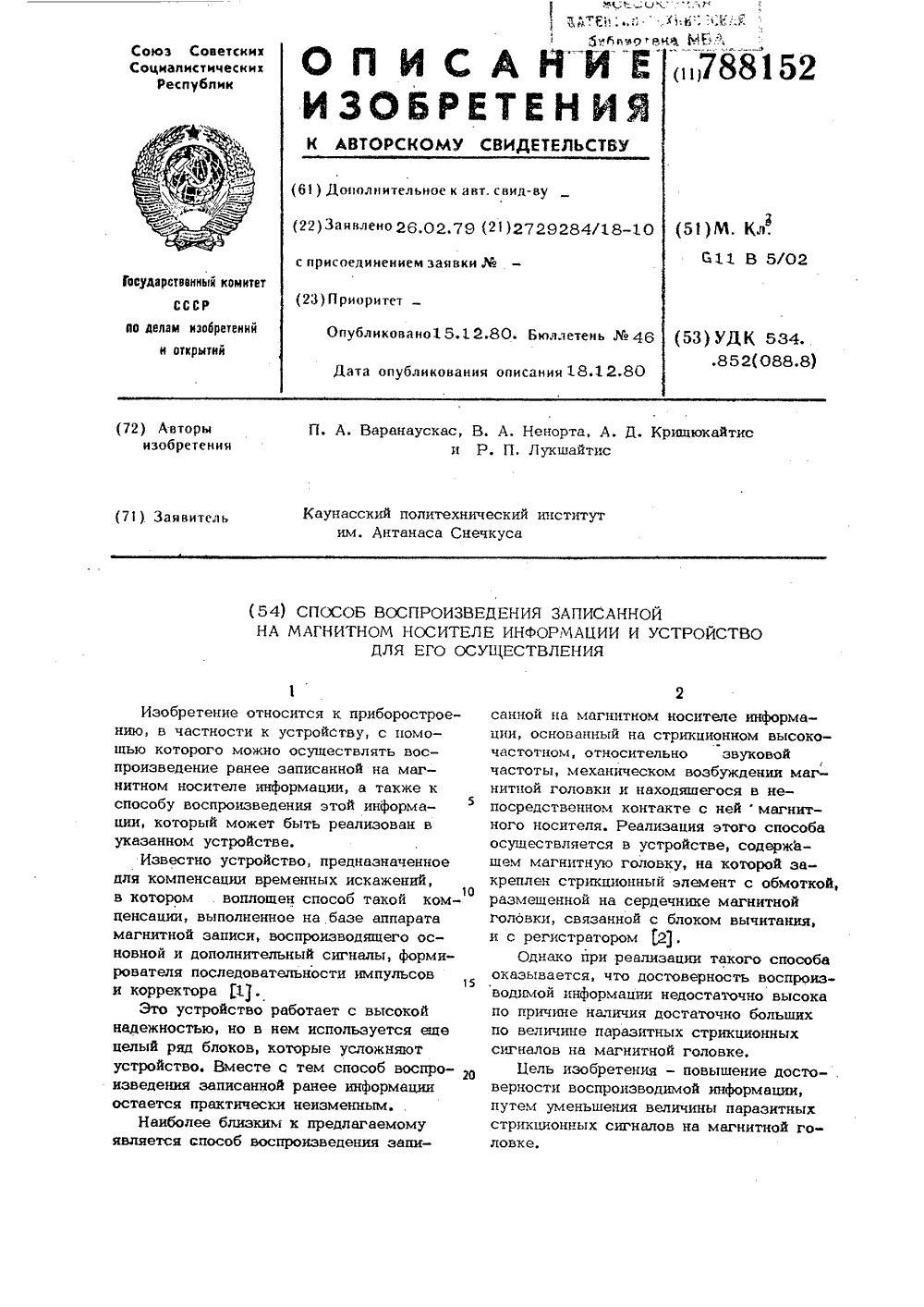

Номер патента: 788152

Опубликовано: 15.12.1980

Авторы: Варанаускас, Крищюкайтис, Лукшайтис, Ненорта

МПК: G11B 5/02

Метки: воспроизведения, записанной, информации, магнитном, носителе

...вибрации с помощьюстрикционного элемента. В этом случаесущественно повышается длительностьэксплуатации как самой МГ, так и МН.Экокомически это явно целесообразно,Но в процессе стрикционного возбуждения головки возникает паразитный сигнал,который может трансформироваться какв чисто электрический сигнал, т.е, сигнал, имеющий в основном электрическуюсоставляющуюи мало ощутимую магнитнуюсоставляющую, так и в гнитнй сигнал, который имеет обратные признаки,В случае возникновения последнего возможно повреждение сигнелогреммы, таккак внешние магнитные поля будут темили иным образом йакладываться на полязаписи. В результате при воспроизведенииимеет место явно выраженное или скрытоеналичие двух составляющих, одна из которых является помехой....

Номер патента: 783760

Опубликовано: 30.11.1980

Авторы: Богачев, Гичан, Крищюкайтис, Ладик, Розман, Семенов, Чернышев

МПК: G05D 3/00

Метки: инструмента, положения, режущего

...механизма 9 подачи, При достижении уровнем силового параметра процесса резания уровня преднарительной стабилизации происходит реверс исполнительного механизма 9 подачи эа счет иэ - менения н релейном регуляторе 5 сигнала управления на обратный, в результате чего снимается излишний натяг3между инструментом и деталью. В это же время срабатывает нуль-орган З,сравнивающий сигнал датчика 10 силового параметра с уроннем предварительной стабилизации. В результате через время, обусловленное величиной э адержки элемента 7, переключается основной коммутатор б, вход усилителя 8 соединяется с выходом астатического регулятора 4 и исполнительный механизм 9 подачи снова ренерсируется под действием сигнала управления, чтобы осуществить натяг,...

Номер патента: 781953

Опубликовано: 23.11.1980

Авторы: Варанаускас, Крищюкайтис, Лукшайтис, Ненорта

МПК: G11B 15/60

Метки: головки, магнитной, узел

...узел относительно сло жен и не позволяет с достаточной достоверностью осуществлять запись и воспроизведение информации при воз- никновении внешних воздействий на магнитную ленту (ИЛ).Наиболее бЛизким к предлагаемому является узел МГ, содержащий подковообразный концентратор с ПП, подкЛю ченным к генератору ультразвуковой частоты (ГУЧ), и усилитель воспроизведения, соединенный с МГ, которая установлена между концами концентращ 781953781953 формула изобретения Коста Составитель В.ВровкЕгорова Техред Н.Бабурка ре Редак 662енногетени-35,одписио 2 ТиражИИПИ Государстпо делам иэоб3035, Москва,Заказ 815 митета СССРоткрытийская иаб.,/5 филиал ППП "Патент", г. Ужгород, ул. Проектная не оказывающая влияния на качество записываемых и...

Номер патента: 746427

Опубликовано: 05.07.1980

Авторы: Гичан, Крищюкайтис, Розман

МПК: G05B 19/18

Метки: программного

...нарастающим двоичным кодом счетчика 9, Вмомент равенства кодов блок 10 выдает импульс сравнения. Триггер 16под действием сигналов с дешифратора15 и блока 10 сравнения формирует 5 10 15 20 25 30 35 4 О 45 5 О 55 еО сигнал, определяющий направление движения исполнительного двигателя.Дешифратор 15, подключенный к выходам счетчика 9, выдает опорный импульс, соответствующий нулевому положению счетчика , Опорный импульс устанавливает триггер 16 в положение ф 1, а импульс сравнения - вположение 0, Уровень логической11 1 соответствует направлению движения к заданной косрдинате, а уровень логического " 0 - реверсу.Дешифратор 13, подключенный квыходам счетчика 12, формирует импульс, ширина которого определяетзону плавного регулирования...

Номер патента: 744477

Опубликовано: 30.06.1980

Авторы: Гичан, Крищюкайтис, Розман, Садовников

МПК: G05B 23/02

Метки: идентификации, параметров, процесса, резания

...процесса резания, элемент 2 сравнения, усилитель 3, привод 4 с тахогенератором Ь, датчик 6 силового параметра процесса резания, фильтр 7 нижних частот, усилитель 8, компаратор 9, делители 10, задатчик 11 форсированной передачи, дифференцирующий блок 12, блок 13 памяти, делитель 14, умножитель 15, блок 16 памяти, клемму 17 и компаратор 18.Устройство работает следующим образом,Отфильтрованный от частоты вращения инструмента или изделия в фильтре 7 5 10 15 20 25 30 35 40 нижних частот сигнал датчика б силового параметра процесса резания поступает в дифференцирующип блок 12. Полученное значение запоминается в блоке 13 памяти.Сигнал на разрешение записи в блок 13 памяти выдаст компаратор 18, который опрокидывается нри равенстве значения...

Номер патента: 741232

Опубликовано: 15.06.1980

Авторы: Гичан, Крищюкайтис, Рамонис, Розман

МПК: G05B 13/02

Метки: блок, металлорежущего, подачей, самонастройки, систем, станка

...4,задатчики 5, 6 соответственно часто"ты среза разомкнутой системы и Форсированной подачи, запоминающее устройство 7, элемент 8 сравнения, умножитель 9, детектор 10 и дифференцирующее звено 11.Блок самонастройки работает следующим образом.Отфильтрованный от частоты вращения инструмента или изделия в фильтре 3 нижних частот сигнал с датчикасилового параметра процесса резанияпоступает на второй вход блока идифференцируется звеном 11. Детектор10 выделяет модуль производной величины силового параметра процессарезания, который поступает последеления в делителе 2 на величину форсированной подачи в запоминающееустройство 7.Сигнал с третьего входаблока делится в первом делителе 1 ипоступает на первый вход нуль-органа 4, на второй вход которого...

Номер патента: 726454

Опубликовано: 05.04.1980

Авторы: Бложе, Гапшис, Гичан, Крищюкайтис, Кулис, Минцерис, Розман

МПК: G01M 1/36

Метки: автоматической, балансировки, вращающегося, изделия

...цель достигается тем, что корректирующую массу устанавливают на эталонном иэделиии на заданном расстоянии от его оси вращения, измеряют тарированный сигнал вибрации эталонного иэделыя, затем корректирующую массу устанавливают на изделии на расстоянии от его оси вращения, равном эта ловкой величине, формируют начальный сигнал управления приводом при сравне-. ннн тарированного сигнала с начальной разностью между сигналом вибраци изделия и тарнрованным сигналом; а текущий7264544Производят сравнение двух векторовмежду собой - начальной разности и разности, указанной выше.Иэ результатов сравнения формируюттекущий сигнал управления приводом перемещения корректирующей массы.Изобретение позволяет в наилучшейстепени использовать при...

Номер патента: 717721

Опубликовано: 25.02.1980

Авторы: Гичан, Крищюкайтис, Розман

МПК: G05B 19/32

Метки: адаптивного, станком

...11. Временной селектор 12, регистр 13, второй цифроаналоговый преобразователь 14 формирователь импульсов 15 иэадатчик силового параметра 16.Устройство работает следующим образом.Усиленный в усилителе 2 сигнал ошиб ки, полученный на выходе блока сравнения 1 управляет приводом 3 рабочего органа станка. Выходное напряжение датчика 5 (см. фиг. 2) сравнйвается"в ком параторе 6 с напряжением преобразова-теля 11, причем, если напряжение патчика 5 больше напряжения преобразователя 11, на выходе компаратора 6 при 21 4сутствует уровень логической единицы, разрешающий прохождение через эдемен И 7 на управляющий вход счетчика 10 импульсов генератора 8, Сигнал с выхода Счетчика 1 0 через преобразователь 11 сравнивается в хомпараторе 6 с...

Номер патента: 693113

Опубликовано: 25.10.1979

Авторы: Гичан, Дзетавяцкас, Крищюкайтис, Кулис, Лесин, Минцерис, Рамонис, Розман

МПК: G01B 7/30

Метки: измерительный, перемещений

...элементы 6.1 - 6-и, дешифратор 7, фазосдвигающие блоки 8-1 - 8-и, управляемые ключи 9-1 - 9-и, фазометр 10 и задат- чики 111 - 11 и эталонных напряжений, определяющих уровни срабатывания соответствующихпороговых элементов. Задатчик опорного сигнз.ла отдельной позицией не показан, так как в данном случае в качестве опорного сигнала исполь. эуется напряжение питания одной из фаз стато.ра сельсина,Измерительный преобразователь работает .следующим образом.Напряжение, снимаемое с выхода фазовраща 40 теля (в данном случае - с обмотки ротора сель- сина) сдвигается по фазе относительно опорного сигнала (в данном случае - относительно на. пряжения питзния одной из фзэ обмотки статора сельсина) на величину, пропорционзльную уг45 лу 0 поворота...

Номер патента: 690519

Опубликовано: 05.10.1979

Авторы: Гичан, Крищюкайтис, Розман

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...10роторной обмотке сельсина, выходы умножителей сигналов соединены со входами фильтров нижних частот, сумматор и фор мирователи фазовых импульсов, вьтизды которых подключены соответственно ко 15второму и третьему входам преобразователя временного интервала в код 31.Недостаток этого устройства состоит внеэффективном подавлении высщнх гармоник выходного сигнала фазовращателя, обусловленногонесинусоидальностью питаю щего напряжения из-за выделения синусовдального сигнала из прямоугольного ко.слебания, а также нелинейностью кривой5 6905Иэ полученного сигнала и одною из сигналов, образуемых на выходе фазорасщепителя 3 формирователи 15 и 16 фазовых импульсов соответственно формируют фаэовые импульсы, временной интервал между которыми...

Номер патента: 677877

Опубликовано: 05.08.1979

Авторы: Гичан, Крищюкайтис, Розман

МПК: B23Q 15/00

Метки: жесткости, системы, спид

...углу, кг; з - натяг системы С(1 ИД, ммШ. Недостатком известного способа является сутствие возможности определения жесткоСти системы СПИД непосредственно в процессе рв деталь измеряют скорость изменения силы1зания, а жесткость определяют отношениеммерений величины к величине поперечной пода%1Р Т Р+1 де К, - коэффициент переда це Т 1 з - постоянная времени процесса Р - алгебраический оператор дивалия,Коэффициент передачи процесса рез еляется выражением"-М" /.",".1 где т - поперечная подача, мм 1 мнн,мПостоянная времени процесса резан ляется выражением677877 КрТР формула. изобретения 15 Составитель В. ЖигзновТехред Э,Чужик Корректор Е. Папп Редактор, И, Гохфельд Тираж 1222 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений...

Номер патента: 658706

Опубликовано: 25.04.1979

Авторы: Крищюкайтис, Кулис, Минцерис

МПК: H03B 17/00

Метки: гармонических, опорных, сигналов, формирования

...меткам в секторе Л, показан на фиг, 2, б; в данномслучае длина метки в три раза большедлины промежутка. Среднее значениетакого сигнала равно 0,500. В секторе111. длина метки относительно длиныпромежутка выбрана такой, что среднеезначение сигнала (см, фиг. 2,в) равно0,866. В секторе 17 . промежутковнет; соответствующий ему сигнал (см.фиг. 2, г) имеет среднее значение, равное 1,000 и т. д.Отметим, что величины этих среднихзначений равны соответственно значениям,синУсов углов О 30, 60, 90Юи т. д. до 330 . Таким образом, привращении диска на выходе датчика 3образуются импульсы разной длительности, причем средние значения их изменяются по синусоидальному закону с частотой равной частоте вращения ротора,Р т, е. имеет место...

Номер патента: 641272

Опубликовано: 05.01.1979

Авторы: Гичан, Зуокас, Крищюкайтис, Кулис, Розман, Сакалаускас

МПК: G01B 7/287

Метки: зубчатых, кинематической, передач, погрешности

...начального и конечного веньев контролируемой передачи, усилители- формирователи, амплитудно-импульсные пребразователи, масштабный усилитель и суматор, вход которого соединен с выходами мплитудно-импульсных преобразователей, ходы которых подключены через усилителииведена блокния кинематичпередач.ржит датчикии 2 углов пенно начального и контролируемой кинемати- усилители-формироватено-импульсные преобраумматор 8, масштабный тель О напряжения и реор .3Устройство работает следующим образом Датчикии 2 с одинаковой дискретностью преобразуют угловые перемещения в электрические сигналы, которые поступают в усилители-формирователи 4 и 5, преобразующие их в импульсы прямоугольной формы. Полученные последовательности импуль. сов преобразуются в...

Номер патента: 594487

Опубликовано: 25.02.1978

Авторы: Блажайтис, Гичан, Крищюкайтис, Розман

МПК: G05D 3/00

Метки: инструмента, положения, режущего

...регулятор 4, релейный регулятор 5, коммутатор б, элемент 7 задержки, усилитель 8, исполнительный механизм 9 подачи ц датчик 10 силового параметра.Сигнал с задатчика 1 силового параметра,уменьшенный делителем 2 до уровня предварительной стабилизации, управляет релейным регулятором 5, при этом выход релейного регуля тора 5 подключен через коммутатор б к вхо594487 Составитель Г, РоманцеТекред О. ЛуговаяТираж 1032 оКорректор Н. ТупицаПодписное Редактор М. Разумова Заказ 837/47 ЦНИИПИ Государс вснпг по дела м пз 113035, Москва, Ж Филиал ППП Патентинистровий теа Совета М ений и откры Раушская наб Ужгород, ул. комбрет, д. 4/5 1 роектна ду усилителя 8, управляющего исполнительным механизмом 9 подачи. При врезании между инструментом и...

Номер патента: 590624

Опубликовано: 30.01.1978

Авторы: Гичан, Крищюкайтис, Кулис, Минцерис, Розман

МПК: G01M 1/22

Метки: вектора, вибраций, вращающихся, проекций, прямоугольных, роторов

...импульсов А (см, фиг. 2 а), эти импульсы В делятся по частоте на два,в делителе 9 (см.,фиг. 2 б), а импульсы 6 - на семь в делителе 10 частоты (см. фиг. 2 в). Выходы генератора 8 и делителей 9 и 10 частот, сигналы на которых одинаковой амплитуды, подведены к коммутируемым информационным входам коммутатора 12, а с управляющим (коммутирующим) входом коммутатора соединен выход умножителя 11 частоты на двенадцать, т. е. коммутация информационных входов осуществляется с частотой, в двенадцать раз превышающей частоту вращения ротора. Коммутатор 12 обеспечивает на своем входе также и инверсию сигналов с выхода генератора 8 (А) и делителей 9 и 10 (В и С) и подключение логической единицы (В), т. е. всего напряжения питания коммутатора,...

Номер патента: 577643

Опубликовано: 25.10.1977

Авторы: Крищюкайтис, Кулис, Минцерис, Розман

МПК: H03K 1/00

Метки: возбудителем, колебаний, механических

...ключ 18 к шине нулевого потенциала, 20Устройство для управления возбудителем механических колебаний работает следующим образом.Сигнал генератора 1 фиксированной частоты преобразуется в формирователе 13 в последовательность счетных импульсов. Эти импульсы делятся цо частоте в делителе 14 частоты и поступают цз одни входы элемсцоц совпздеция 15 и 16. Через открытый элемент совпадения 16 счетцуе импульсь 1 поступают на суммируюп 1 ий вхол реверсивного счетчика 17.Увеличивавшееся по величине аналоговое напряжение с выхода преобразователя коланалог 19 сравнивается в компараторе 11 с напряжением задатчика 9 верхнего предела диапазона частот. Пока напряжение преобразователя код-аналог 19 меньше напряжения задзтчика 9 элемент совпадения 16...

Номер патента: 546827

Опубликовано: 15.02.1977

Авторы: Жаунеров, Крищюкайтис, Кулис, Минцерис, Розман

МПК: G01R 23/16

Метки: анализатор, вибраций, спектра

...форыирогзателем 11. Эти треугольные импульсы поступают на задатчик 17 верхнего предела исследуемой частоты, представляющий собой масштабный усилитель с регулируемым коэффициентом усиления, иа выходе которого амгглитуда треугольных импульсов изменяется в соответствии с задаваемым верхним пределом исследуемой частоты (фиг. 2,а), причем эта амплитуда Ь, равна напряжению преобразователя 9 частота в напряжен на частоте верхнего предела. Треугольные импульсы поступают на второй вход сумматора 12.На вход задатчика 19 нижнего предела частоты, представляющего собой также масштабный усилитель с регулируемым коэффициентом усиления, поступает постоянное напряжение источника 18 и инвертировапные инвертором 1 б треугольные импульсы, причем...
