Номер патента: 358537

Опубликовано: 01.01.1972

Авторы: Голланд, Зев, Кутырин, Пестов

МПК: G05B 23/02

Метки: illбиблиотека, miodlfmllhitlysq, сесоюзн

...к входу магнитного усилителя 4, соединенного с входом двух- каскадного транзисторного усилителя б, второй каскад которого выполнен в виде однотактного балансного фазочувствительного де тектора б, соединенного с усилителем мощности 7. В свою очередь, выход усилителя мощности через нормально-разомкнутые контакты 8 реле устройств блокировки переходных процессов авиадвигателя и реле времени 9 соединен с элементом управления 10 отключением генератора постоянного тока 11,Предлагаемое устройство обеспечивает выдачу сигнала на отключение генератора постоянного тока при появлении разрядного тока аккумулятора порядка 2 - 10 а. Прп этом уровень срабатывания сигнализатора может регулироваться в зависимости от разрядного тока. Исключение ложных...

Номер патента: 358670

Опубликовано: 01.01.1972

Авторы: Бубело, Всесоюзный, Габуни, Горшков, Изделий, Институт, Кайсер, Левин, Левых, Платонов, Сборных, Соо, Технологический

МПК: G05B 19/045

Метки: устройствопатно-тшчрдля, электронно-вычислительное

...снимается два сигнала, соответствующие весу крупного заполнителя во влажном Ррф и сухом Р, состоянии.Первый сигнал Рир поступает одновременно ца задатчик веса дозатора крупного заполнителя и ца вход блока 4. Второй сигнал Рр поступает на входы блоков 2 и 3. Блок 2 корректирует (по заданному алгоритму) вес песка по вводимым автоматически или вручную электрическим сигналам, соответствующим величинам контролируемых параметров песка - влажности Ю, пустотности Пудельной поверхности 5 - и цемента, например, нормальной густоте его теста Н, а также по сигналу, соответствующему весу крупного заполнителя в сухом состоянии Рр. С выхода блока 2 снимаются два сигнала, соответствующие весу песка во влажном Рфи сухом Рсостоянии.Сигнал Рфпоступает...

Номер патента: 358684

Опубликовано: 01.01.1972

Авторы: Кудинов, Подковкин

МПК: G05B 11/54, G05D 9/04, G06D 3/00 ...

Метки: пневматический, позиционный, регулятор, уровня

...12 - сопло датчика 10, 1 т - исполнительный механизм и 14 - сливная магистраль.Устройство работает следующим образом, 5 Питающий агент (сжатый, воздух или природный газ) из линии питания Р, через фильтр 3 и регулируемый дроссель 4 поступает в линию Р, соединенную с нормально закрытым (н. з.) контактом датчика 10, в О камеру запрета трехмембранного реле 1 ичерез обратный клапан 5 в управляющую камеру этого реле.При повышении жидкости в аппарате 11до уровня, контролируемого датчиком 10, его 5 контакт (сопло) 12 открывается, и линияРсообщается с атмосферой. В результате давление в камере запрета реле 1 снижается до О. Мембранная сборка реле под действием давления в управляющей камере перемеща- О ется вверх и сообщает линию питания...

Номер патента: 358685

Опубликовано: 01.01.1972

Авторы: Грибунин, Даудрих, Пономарев, Сединин, Тюлин

МПК: G05B 19/02

Метки: бункерных, дозаторов, программное

...вход которого связан с одним роликом программоносителя, другой ролик последнего связан со входом рейтерного задатчика. Ролики программоносителя расположены по прямой линии, перпендикулярной оси вращения профилированного кулачка по обе стороны от него.Это позволяет повысить качество процесса регулирования.Схема программного устройства для бункерных дозаторов изображена на чертеже,Рейтерный задатчик состоит из двух коромысел 1, 2, по которым перемещаются рейтеры 3, 4. Каждое коромысло одним концом подвешено на соответствующей струне (5, 6), имеющей преобразователь сигнала 7, 8. Рейтеры прижаты к кулачку 9 через ролики 10, 11 и тяги 12, 13. Кулачок 9 состоит из секторов, образованных профилированными вырезами по заданной программе....

Номер патента: 358686

Опубликовано: 01.01.1972

Авторы: Артамонов, Моденов, Пермский

МПК: G05B 19/406

Метки: исходное, состояние, установки

...с установочными входами кольцевых коммутаторов.Это позволяет автоматизировать процесс установки в исходное яниеего надежность.На чертеже показана функциональная схема устройства.5 Устройство содержит блок 1 ручной установки исходного состояния с генератором импульсов, схему включения лентопротяжных механизмов 2, кольцевые коммутаторы 3, электронный ключ 4, схему задержки 5, фор- О мирователь б и диодные схемы развязки 7.Устройство работает следующим образом.В автоматическом режиме на вход электронного ключа, выполненного на транзисторах, поступают импульсы с генератора им пульсов 1. На другой вход электронного ключа поступает отрицательное напряжение со схемы 2, которое поддерживает электронный ключ в открытом состоянии. Импульсы,...

Номер патента: 359432

Опубликовано: 01.01.1972

Авторы: Лезман, Харьковский

МПК: F01D 17/10, F15B 9/06, G05B 6/05 ...

Метки: 359432

...- повышение быстродействия сервомотора,. Для этого в предлагаемом сервомоторе наружный пордшень вьвполцен с двусторонним подводом рабочей жидкости и сцабкен блокирующим золотником.1-1 а чертеже представлеца конструктивная схема опцсываевоого сервомотора.В корпусе 1 сервомотора раоположены нарукный 2 ц вцутрецций 8 поршни со штоком 4 и црукицой 5. Через траверсу б шток воспринимает усилие, дсйству 1 ощее на илапан. Рычаг 7 связывает поток с управляющим золотником 8.При увеличении давления импульсного масла под золотником 8 последний поднимается подводя рабочее масло под внутренний 8 и нарукажный 2 поршни. Поршни совместно преодолевают противодействие клапана и пружицы и смещаются вверх. Ход,поршня 2 выбирают так, чтобы он сел ца...

Номер патента: 359601

Опубликовано: 01.01.1972

Авторы: Вербн, Давт, Ковалев

МПК: G05B 23/02

Метки: 359601

...напряжения 1, выполненный ца резисторцых делителях цапряжения 2, 8 и диодах 4, б, 6, балансный диодно-регецеративный компаратор 7 с импульсным трансформатором 8, первичная обмотка кото рого состоит из двух секций 9 и 10, и диодом11, и демодулятор с фильтром 12.При отсутствии переменного напряженияСУ на секцию 10 трансформатора 8 подается опорное напряжение, по величине соответству- ЗО ющее верхнему значению опорного напряжеТираж 406 Подпнсно открытий прн Совете Министров СССР ая наб д. 4/5 Типография, пр. Сапунов ния, установленному при помощи делителя 3. При подаче напряжения сУ диод б периодически открывается и закрывается в зависимости от полярности 11 . При закрытом диоде б на секцию 10 подается напряжение верхнего 5 допуска....

Номер патента: 359632

Опубликовано: 01.01.1972

Авторы: Гончаров, Расщепл

МПК: G05B 5/01, H03H 11/00

Метки: 359632

...- модулятора.Предлагаемое устройство отличается от известных тем, что оно содержит, дополнительный дифференциатор, через который входные зажимы устройства соединены с управляющим входом генератора управляемой частоты.Такое выполнение устройства позволяет повысить качество коррекции автоматических систем.1-1 а чертеже дана схема описываемого устройства.Устройство содержит дифференциатор - модулятор Дь генератор Г управляемой частоты и дополнительный дифференциатор Дз, например конденсатор. Дифференциатор - модулятор Д, состоит из интегрирующих Л,С, и дифференцирующих тс Сз цепочек, транзисторных ключей К, и К 2 и трансформатора Тр. Интегрирующие цепочки Л 1 Ст подсоединены к входным зажимам устройства через транзисторные ключи К 1 и к...

Номер патента: 359633

Опубликовано: 01.01.1972

Авторы: Кириллов, Малюк, Поздеев

МПК: G05B 11/12

Метки: 359633

...10, согласующий усилитель 11 и контакты 12 подключения копировального прибора к системе.Система работает следующим образом, 0 Напряжения с роторных обмоток вращающегося трансформатора 2, пропорциональные углу поворота ротора относительно статора, поступают на регулятор касательной и нормальной составляющих подач 3, который вклю чает два фазовращателя, выполненные, например, с использованием генераторов пилообразного напряжения, усилителей, дифференцирующих цепочек и ждущих триггеров.При копировании на плоскости с постоян ными скоростью и углом копирования уголповорота ротора вращающегося трансформатора 2 относительно его статора равен углу копирования. При изменении угла копирования появляется ошибка, и на выходе копиро вального...

Номер патента: 359634

Опубликовано: 01.01.1972

Авторы: Бойко, Всесо, Гордеев, Сорокин

МПК: G05B 11/16

Метки: релейный, электропривод

...1 определяется величиной сигнала обратной связи и величиной упреждающего сигнала,Величины шунтируемых резисторов 12, кроме резистора, шунтируемого контактами ЗУ 2 знакового устройства, в цепи обратной связи операционного усилителя 1 выбираются такими, чтобы они были, например, соответственно равны 0,1 Р, 0,2 Рв, 0,4 Ри т. д.,Величины резисторов, шунтируемых релейными элементами Р, , Рпо второму и третьему входам, выбираются такими, чтобы при изменении величины сопротивления в цепи обратной связи усилителя 1 (при изменении коэффициента передачи по первому входу) коэффициент передачи усилителя по второму и третьему входам оставался постоянным,Постановка операционного усилителя вместо усилителя с идеальной релейной характеристикой...

Номер патента: 359635

Опубликовано: 01.01.1972

Авторы: Елизаров, Покровский

МПК: G05B 11/60, G05D 16/18

Метки: гидравлическое, двухпозиционное, управляющееустройство

...допуска. Для изменения допуска необходимо изменить предварительное натяжение пружины б относительно натяжения пружины 5,Работает устройство следующим образом.На чертеже устройство показано в исходном состоянии.При подаче вспомогательного давления по каналу 11 через золотники 3 и 4 проходит давление в выходной канал 12 к исполнительному механизму 25, а по выходному каналу 13 жидкость проходит в обратном направлении на слив, При этом исполнительный механизм должен увеличивать подачу жидкости, топлива, воздуха или другого компонента к объекту, увеличивая интенсивность его работы, благодаря чему повышается давление в системе и давление, поступающее по каналу 7 к управляющему устройству.Когда давление в системе будет увеличиваться до...

Номер патента: 359636

Опубликовано: 01.01.1972

Авторы: Куликов, Липский, Семенкович

МПК: G05B 19/19

Метки: двухканальная, квадрантных, позиционирования, углов

...драбочий орган 5В задающем блоке 2 формируется управляющий сигнал для приведения рабочего органа 5 в заданный квадрантный угол, С выхода задающего блока напряжение рассогласования между напряжениями дополнительной обмотки и одной из выходных обмоток трансформатора 1, например синусной (косинусной), поступает на вход усилителя 3. С усилителя сигнал подается на управляющую обмотку двигателя 4, который отрабатывает ротор поворотного трансформатора и соединенный с ним рабочий орган в сторону уменьшения сигнала на входе усилителя. Таким образом осуществляется грубое приведение рабочего органа в заданное угловое положение.При подходе напряжения рассогласования к наименьшему значению в задающем блоке 2 происходит коммутация обмоток и на...

Номер патента: 359637

Опубликовано: 01.01.1972

Автор: Багдасар

МПК: G05B 11/44, G05B 19/43

Метки: автоматизированный, задатчик

...7, ко входам которого подключен входной канал 8 и пневмоэлектрический преобразователь обратной связи 9. Выход редуктора соединен также со станцией управления 10 пневматического регулятора. Устройство работает следующим образом.При управлении от управляющей вычислительной машины (УВМ) реверсивный электродвигатель 4 получает питание и находится под напряжением, В этом режиме постороннее вмешательство с целью изменения значения задания пневматического регулятора исключается, так как провернуть маховик 2 практически невозможно.В соответствии с поступающим от УВМ сигналом реверсивным электродвигатель 4 поворачивает валик задатчика 1, Сигнал от задатчика поступает па изменение задания регулятора через станцию управления 10 вторичного...

Номер патента: 359638

Опубликовано: 01.01.1972

Авторы: Затекин, Ильин, Ленинградское, Осокин, Паг, Пин

МПК: G05B 19/44, G06G 5/00

Метки: пневматическое, программное

...а интегратор 7 - для изменения скорости отсчета времени. Постоянные времени интегрирования задаются сменными емкостями 12 - 14. Переменные дроссели 1 б - 17 5 зафиксированы. Блок 2 содержит элементы18 - 20 сравнения с задатчиками 21 - 23. Элементы 18 и 20 служат для изменения температур Тт и Т 2 стоянок, а элемент 19 - для изменения времени 1 стоянок, Блок 3 включает 0 в работу в нужные моменты времени интеграторы 7 и 8. Он состоит из двух пневмореле 24 и 25. Блок 4 предназначен для запоминания температур Тт и Т 2 и состоит из клапанов 2 б и 27. Сумматор б выполнен на элементе 28 5 сравнения с задатчиком 29 и мощным повторителем 30. Кроме того, устройство содержит тумблеры 31 - 34. Тумблер 31 включает устройство в работу, а...

Номер патента: 359639

Опубликовано: 01.01.1972

Авторы: Безверхое, Мошенский, Устинов

МПК: G05B 23/02

Метки: параметров, полупроводниковых, проверки, цифровых, элементов

...времени с помощью блоков 2 и 3 стробоскопических преобразователей входного и выходного сигналов на заданных техническими условиями на измеряемый элемент уровнях отсчета, Момент времени, соответствующий превышению входным сигналом заданного уровня, фиксируется блоком 7 дискриминатора начала отсчета временного интервала. Момент времени, соответствующий превышению,выходным сипналом заданного уровня, фиксируется блском 8 дискриминатора конца отсчета временного интервала, Блок 9 измерения временного интервала фиксирует цифровое значение трансформированного измеряемого временного интервала пересчетом синхроимпульсов, заключенных между моментами начала и конца отсчета. Для стробирования сигналов в блоках 2 и 3 блок 6 формирования...

Номер патента: 359655

Опубликовано: 01.01.1972

Авторы: Москвин, Смирнова, Соколов, Швецов

МПК: G05B 15/02

Метки: исполнительныморганом

...мощности каналы усиления подключены к первому выводу исполнительного органа через соответствуощие последователь- но соединенные диоды и нормально закрытые контакты реле схемы резервировавия, входы которой соединены со входами и выходами обоих каналов усиления.На фиг. 1 представлена блок-схема устройства для управления исполнительным органом; на фиг. 2 - электрическая принципиальная схема устройства,Предлагаемое устройство содержит каналы 1 и 2 усиления, контакты 3 и 4 реле, схемы резервирования 5, исполнительный орган б, полупроводниковые диоды 7 и 8, резисторы 9 - 20, триоды 21 - 24, полупроводниковые диоды 25 - 28 и реле 29 и 30,В данном случае в качестве коммутирующе-, го элемента использованы контакты 3 и 4 (возможно применение и...

Номер патента: 359663

Опубликовано: 01.01.1972

Авторы: Грищенко, Литвинов, Лукомский, Мусийко, Ординцева, Пахомов, Ремесло, Созинов, Стефанский, Темников, Чернышев, Четверухин, Чумак, Шалин

МПК: G05B 19/406

Метки: 359663

...задатчики - к коммутал орам.На чертеже приведена блок-схема предлагаемого у стройства,.Устрсйство содержит управляющую машину 1, локальные обегающие устройства 2 и 3 контроля и управления, устройства 4 и 5 изменения структур каналов, коимутаторы 6 и 7, устройство 8 обнаружения неисправности управляющей машины, программные задатчики 9 и 10, датчики 11- 14, исполнительные механизмы 15 - 18, Управляющая машина 1 через устройства 4 и 5 связана с коммутаторами 6 и 7, которые осуществляют поочередную связь датчиков 1 - 14 и иополнительных механизмов 15 - 18 с управляющей машиной 1. Локальные сбегающие устройства 2 и 3 связаны через устройства 4 и 5 с соответствующими коммутаторами 6 и 7 и далее с датчиками 11 - 14 и исполнителыными...

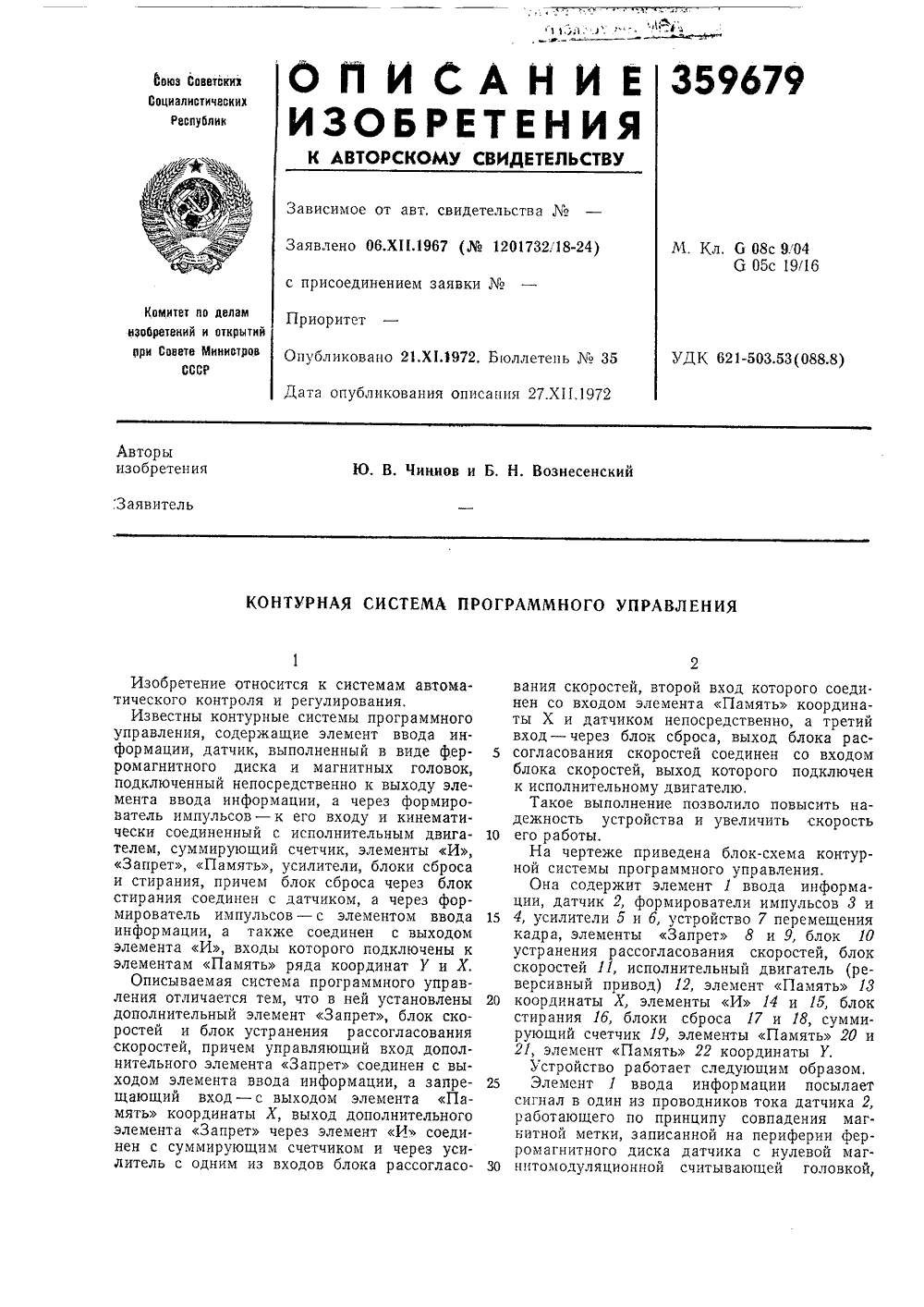

Номер патента: 359679

Опубликовано: 01.01.1972

Авторы: Вознесенский, Чиннов

МПК: G05B 19/16

Метки: контурная, программного

...значит и подключения соответствующего количества сопротивлений (пропорционально степени перебега данной координаты относительно другой) последовательно сопротивлениям потенциометрического блока скоростей 11. Тем самым снижается напряжение на реверсивном приводе 12 данной координаты, а значит и снижается скорость отработки команды на следующем элементарном участке движения. По окончании отработки следующего элементарного участка сигнал от нулевой головки датчика 2 поступает в блок сброса 18, который осуществляет отключение сопротивлений блока 10 устранения рассогласования скоро 5 10 15 20 25 30 35 40 45 50 55 60 65 4стей и переводит элемент Память 13 в рабочее положение. Сигнал последнего разрешает ввод нового сочетания сопротивлений...

Номер патента: 359729

Опубликовано: 01.01.1972

Автор: Переверзев

МПК: G05B 11/16, H02P 3/06

Метки: останова, электродвигателя

...вьк блоку управсвязанным с эся тем, что, сблок управленполнен в видетро магнитногоэлектрод котодиод с конденс для останова электродвигатее источник питания, подсоедиселективный усилитель и линию полненную на конденсаторе, кения электромагнитным реле, лектродвигателем, стличапшеецелью упрощения устройства, ия электромагнитнь,м реле выподключенного к обмотке элекреле тиристора, управляющий рого соединен через опорный атором линии задержки. На чертеже п ройство.Источник 1 пи тивный транзис сатору 3, выпол ки, Конденсатор Известны устроиства для останова электродвигателя, в которых источник питания связан через селективный усилитель и линию задержки, выполненную на конденсаторе, к блоку управления электромагнитным реле, связанным с...

Номер патента: 360640

Опубликовано: 01.01.1972

Авторы: Институт, Попов, Технической, Шматков

МПК: F15B 3/00, G05B 11/01

Метки: дискретный, пневмоэлектрический, преобразовательдавления

...через магнит (намагниченный шток) на мембрану, образует вместе с прузиной узел настройки пневмопривода,В отверстие трубчатого продольно намагниченного магнита введен консольцо язычко вый магнитоуправляемый переключатель 7,заключенный в защитную гильзу 8 цз немагнитного материала, снабженную резьбой на конце. С гильзой 8 соединена резьбой регулцровочная гайка 9, зафиксированная от осевых смещений проходной шайбой 10 ц флаццем 11, соединенным с корпусом 3. Шайба, установленная неподвижно, удерживает также от поворота гильзу 8, на резьбе которой для этого выполнены лыски, а в шайбе 10 - отверстие 15 соответствующего профиля, позволяющеетолько осевое перемещение гильзы с язычковым переключателем при вращении регулцровочной...

Номер патента: 360641

Опубликовано: 01.01.1972

Авторы: Бов, Гавриленко, Гольденберг, Московский, Половинкин, Черноморский

МПК: G05B 11/12

Метки: сигнала, формирования

...фазовый детектор 7 и релейный элемент 8. Выход релейного элемента 8 через усилцтелмощности 9 подключен,к исполнительному опгацу 10Устройство работает следующим образом.Сигналы с датчиков первичной информации 1 через блоки с требуемыми коэффициентами передачи 2 подаются на сумматоры 3. На выходах сумматоров формируются сигналы, значение фазы которых определяет местоположение фазовой точки по отношению к соответствующим плоскостям, уравнения которых определяются суммой координат с заданными коэффициентами. При этом, если ца находе сумматора фаза сигнала равна нулю, то это соответствует положению фазово 1, точки цад плоскостью, Такое состояние цри,шмается за логическую единицу. Если фаза равна 180, то фазовая точка находится под...

Номер патента: 360642

Опубликовано: 01.01.1972

Авторы: Аверь, Кареев, Сапрыкин, Сыпало, Топалер, Топаллер, Фельдблюм, Филатов

МПК: G05B 11/26

Метки: 360642

...3, К выходу усилителя подключена питающая обмотка редуктосина 4, установленного на одном валу со следящим роликом б, Выходные 15 обмотки редуктосина подключены через усилитель б и формирователь 7 к синхронизируемому второму высокочастотному генератору 8. Оба генератора соединены со схемой 9, совпадения подключенной через схему 10 ин тегрирования и формирователь 11 к дискретному функциональному преобразователю 12 с шаговым двигателем И на выходе. Двигатель сочленен со следящим гидравлическим приводом 14 иглы пресса 15.25 Работает устройство следующим образом.В процессе прессования труба движется порольгаигам, вращая следящий ролик. При этом выходное напряжение редуктосина непрерывно смещается по фазе по отношению к 30 питающему...

Номер патента: 360643

Опубликовано: 01.01.1972

Авторы: Андриенко, Петров, Портнов, Чацкий

МПК: G05B 19/02

Метки: объектом, техническим

...текущих значений параметров от:программных. Измерения парамепров реальными датчиками производятся с ошибками, иногда весьма большой величинны, что,приводит к снижению точности управления. В ряде случаев широкодиапазонные датчики канструктивно слаженны и, следовательно мало надежны,Цель изобретениия - повьпшоние точности управления, а также,возможное конструктивное упрощение изме 1 рительной части системы и жак следствие - повышение надежности системы,в целом.,Это достигается тем, что в процессе управления каждый датчик фиксирует момент времени 1 достижения параыетром х, задаиваго порогово 1 го значения х находящегося во,взаиином соотвепспвии с пороговыми значения 1 ми осталыных датчиков:Х чг ином (Х 1 г )(в частном случае параметр х 1...

Номер патента: 360646

Опубликовано: 01.01.1972

Авторы: Бычек, Донцов, Думиш, Кузьмин, Прудников

МПК: G05B 11/46, G05D 9/04

Метки: регулятор, струйный, уровня

...полостью 8 исполнительного органа 4. Сопло 6 соединено с другой рабочей полостью 9. Питание подводится к питающим соплам 2 и 5. 5 Струйный регулятор уровня работает следующим образом. Изменение уровня в емкости под действием какого-либо возмущения изменяет сопротивление струе воды, поступа 5 ощей из сопла 2 в сопло 3, и следовательно, из- О меняет давление в полости 8 исполнительногооргана 4. Изменение давления происходит относительно давления в полости 9, определяемого положением задающей пары сопел 5 и 6 относительно д 1)уг друга. Под де ствием 15 разности давлений в полостях 8 и 9 происходит перемещение регулирующего органа 4 и, следовательно, изменение подачи воды в резервуар.Последнее приводит к изменснню уровня, 20...

Номер патента: 383087

Опубликовано: 01.01.1973

Авторы: Бахмутов, Бобков, Воронов, Назаренко

МПК: G05B 23/00, G07C 3/10

Метки: объекта, производительности, работы

...двоичный счетчик 7 и ЭВМ 8.Устройство работает следующим образом, При раооте импульсы, количество которых 15 пропорционально значению измеряемого параметра, периодически через равные интервалы времени от И 1 оеобразователя 1 непрерывной Величины В Д 11 скретнуто 110 ступа 10 т на Вход сумматора 2, представляющего собой двоич ный счетчик импульсов.Передача кода усредненного:,:ачения параметра из сумматора 2 В Э 1 зМ 8 о.уществляется следутоцпх образом.В исходном состоянии на элементы И 4 25 подается сигнал запрета с 11 ыход 1 Л; распределителя 5. Следовательно, импульсы от генератора 6 не проходят как на Вход сумматора 2, так и на Вход счетчика 7. Если же на выходе Ь распределителя 6 возекнет сигнал, 30 например, 1, то импуль.ы через...

Номер патента: 383340

Опубликовано: 01.01.1973

Авторы: Вниз, Гидравлическим, Две, Загр, Корпусе, Круглое, Могут, Например, Находитс, Ные, Размещенным, Управл, Цепным

МПК: B23Q 16/12, G05B 19/12

Метки: дачи, записанной, исполнительные, органы, пере, пленке, посредством, программы, работой, сигналов, станк, станка, станка1известные, считывания, устройства

...смазочных средств и т, п.Управляющий импульс создается благодаря тому, что в установленном поперечными дорожками 37 месте, в котором осуществляется включение определенного движения салазок подачи 7, на соответствующей продольной дорожке Зб пленки 31 помещена непрозрачная закрывающая лента 38. Эта закрывающая лента выполнена, например, в виде клейкой ленты, ширина которой соответствует ширине продольной дорожки Зб. Эта лента может просто приклеиваться на пленку 31.Если салазки 22, ведомые салазками подачи 7 токарного станка 1, проходят через это закрытое на пленке 31 место, то сконцентрированный в сильный пучок луч света прерывается известным образом соответствующей продольной дорожкой, в результате чего расположенный за пленкой...

Номер патента: 383798

Опубликовано: 01.01.1973

Авторы: Авторы, Кандауров, Попов, Сахаров

МПК: G05B 15/00

Метки: гидротранспортирования, процессом

...грунтопровода, где избыточное давление равно О. Поэтому ца конце грунтопровода датчик избыточного давления не устанавливают. Реальную эп 1 ору определяют по показаниям датчиков избыточного давления а осреднс иную цдеальну 1 о -- путем уможс с 51 знае 15 цзоыто 1 ОГО давлеп 51 В цляле груптопрОВОдя (перВый д 11 тчцк) ня коэффициенты, соответствующие последующим точкам измерения.Отклонение реальной эпюры от осредненной идеальной и каждой цз остальных Восьми точек измерения определяют путем алгебраического суммирования ца операционном усилителе сигнала соответствующего датчика с масштабным коэффициентом, равным единице, и инвертированного сигнала первого датчика с масштабным коэффициентом, соответствующим точке цзмсрсця. Выход каждого цз...

Номер патента: 384092

Опубликовано: 01.01.1973

Автор: Вител

МПК: G05B 19/43

Метки: пневмогидравлическая, программного

...25 сравнения и с выключающей камерой реле 2 б сравнения, а второй вход блока сравнения - с выключающей камерой реле 25 сравнения и с включающей камерой реле 2 б сравнения.Выходы реле 25 и 26 сравнения связаны с входами элементов Запрет 27 и 28 и с входами элемента И 29. Выход элемента И 29 соединен с включающим входом элемента Память 30 и с запрещающими входами элементов Запрет 27 и 28, Выходы элементов Запрет 27 и 28 связаны с камерами управления гидрораспределителя 11 и с входами элемента 31 ИЛИ. Выход элемента 31 ИЛИ через прямой вход элемента 32 Запрет соединен с входом пневмоусилителя 33, обеспечивающего включение привода на полную скорость. Выход элемента 30 Память соединен с выключающим входом элемента 32 Запрет и с одним из...

Номер патента: 384093

Опубликовано: 01.01.1973

Авторы: Айзенштат, Егоров, Кудинов, Миков

МПК: G05B 23/02

Метки: аналоговое, вычислительное

...построение устройства позволяет повысить точность работы вычислительного устройства.Блок-схема устройства показана на чертеже,Схема состоит из входных усилителей 1, блоков 2 умножения, дополнительных блоков 3 умножения, сумматоров 4, индикаторов 5 и генератора 6 опорных напряжений.Устройство работает следующим образом, На входные усилители 1 поступают входной и выходной сигналы системы. Эти сигналы после усиления подаются на четыре входных умножителя, на которые проходят также напряжения в фазе и в квадратуре от генератора опорных напряжений. Выходными сигналами умножителей являются напряжения, пропорциональные действительной и мнимой составляющим эталонного и исследуемого сигнала относительно опорного.Полученные четыре сигнала...

Номер патента: 384731

Опубликовано: 01.01.1973

Авторы: Винокуров, Вител, Извольский, Носов, Сидоров, Удалов

МПК: B63B 39/04, G05B 11/06

Метки: дифферента, корабля, крена, крыльях, подводных, стабилизатор, углов

...двух пороговых элементов 24 и 25 и элемента ИЛИ гарантирует конпроль крена и в тех случаях, когда увеличение крена вызывается отказом измерителей гировертикали, например разрывом цепей выхода на постоянном токе, обрывом одной из цепей питания вертикали и др.С целью увеличения надежности контроля крена один из пороговых элементов 24 подключен к датчику крена основной гировертикали 1 постоянного тока, второй пороговый элемент 25 - к датчику крена переменного тока.После появления сигнала на одном из входов элемента 23 на его выходе появляется сигнал, который через цепь 26 поступает на обмотку реле управлевия, Цепь 26 предназначена для предотвращения ложных срабатываний реле 19 при кратковременных превышениях пороговых значений крена,...
