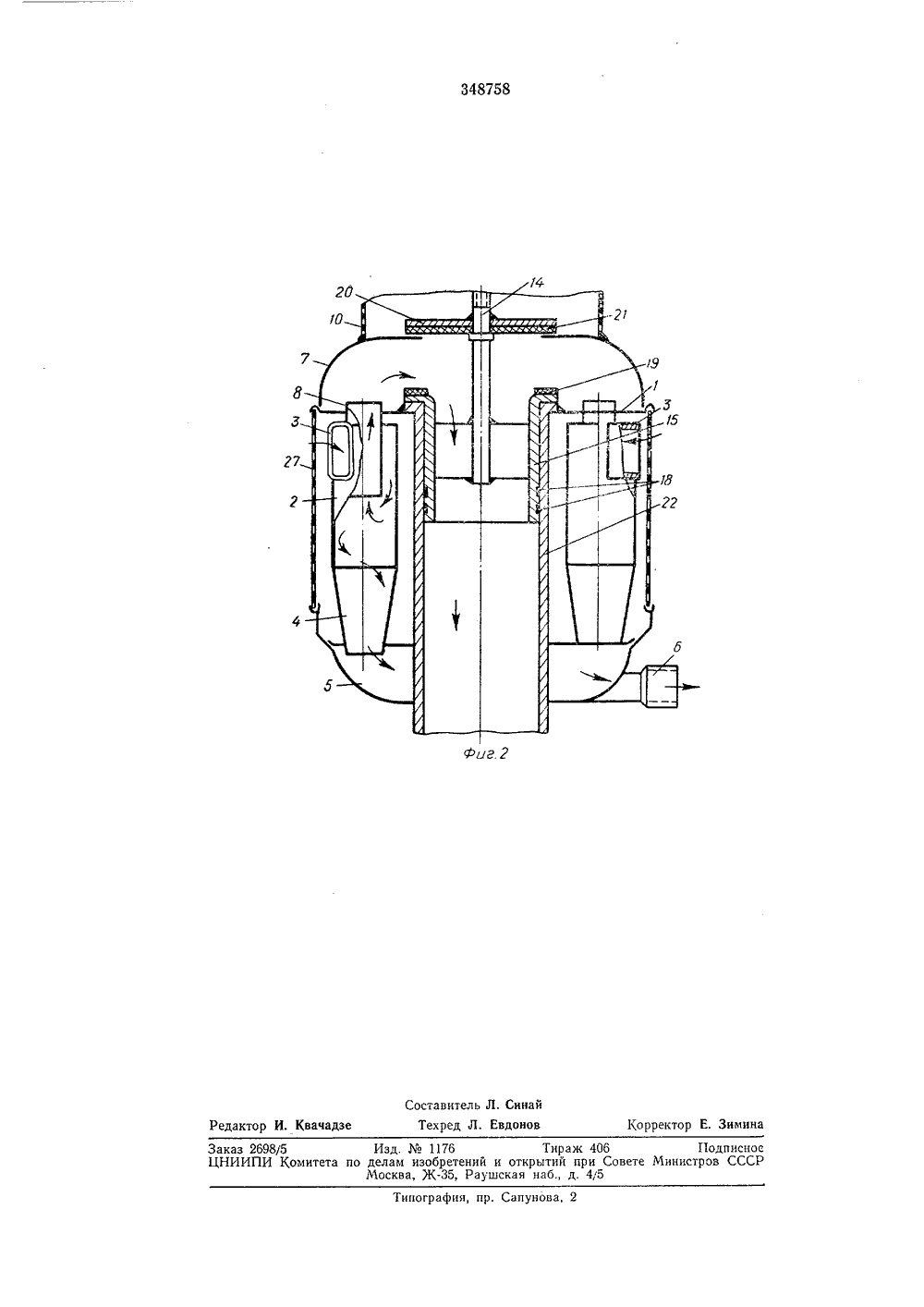

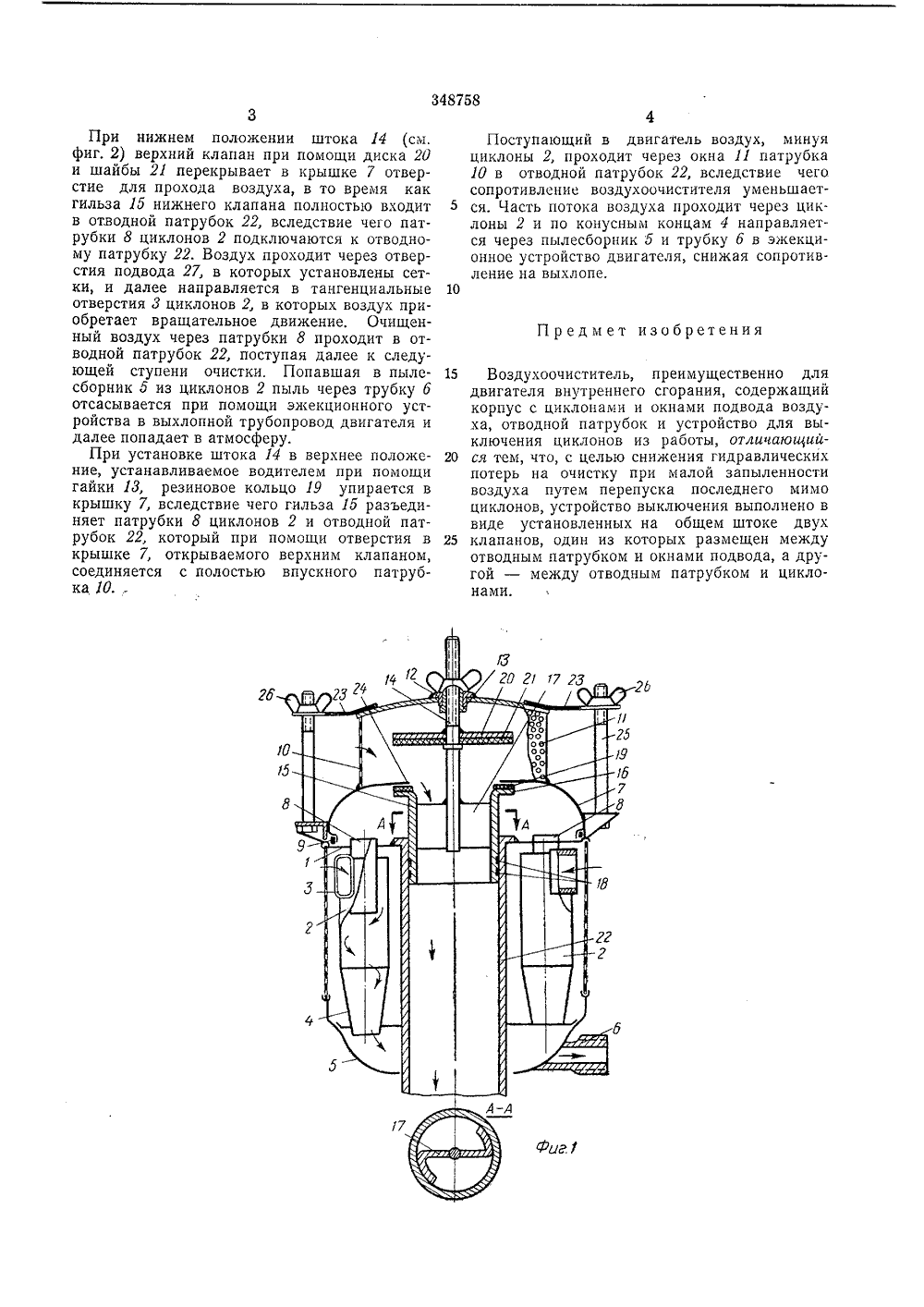

ОП ИСАНИЕ ИЗОБртЕНия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскиЕ Социалистических РеспуолииЗависимое от авт. свидетельстваКл. Г 02 ттт 35/02 В 04 с 1100 Заявлено 201968 (ЛЪ 1226848/24с присоединением заявкиПриорите комитет по аелатвоеретеиий и открытийри Соррте Мттиис.тяррСССР К 621.43.038.771 (088.8) убликовано 23.т.1972, Бюллетень ЛЪ та опубликования описания 6.1 Х.972 Авторизобретен Ю. В, Костромин аявит ОЗДУХООЧ ИСТИТЕЛрый с помощью трубки 6 соединен с эжекцпонным устройством двигателя (на чертеже не изображено), К корпусу 1 прикреплена крышка 7, в полость которой выходят цилиндрические отводные патрубки 8 циклонов 2. Стык между корпусом 1 и крышкой 7 уплотнен резиновым кольцом 9. К крышке 7 приварен впускной патрубок 10 с окнами подвода воздуха 11. На вптскном патрубке 10 имеется втулка 12, в которой размещена гайка 13 приводного штока 11 устройства для выключения циклонов пз работы. На штоке И установлены два клапана. Нижний клапан выполнен в виде цилиндрической гильзы 15 с буртом 16, соединенной со штоком 14 при помощи пластины 17. 1-1 а гильзе 15 установлены уплотнительные металлические 18 и резиновые 19 кольца. Верхний клапан выполнен в виде металлического диска 20, к которому привулканизпрована уплотнптсльная резиновая шайба 21. 1 ильза 15 размещена в отводном патрубке 22, а в крышке 7 предусмотрено отверстие 28 для прохода воздуха от впускного патрубка 10 к отводному патрубку 22,Крышка 7 со пится и корпусу двух болтов 25 сРабота воздухе ющим образом. Изобретение относится к области двигателестроения, а именно к воздухоочистителям.Известны воздухоочистители, преиму щественно для двигателя внутреннего сгорания, содержащие корпус с циклонами и окнами под вода воздуха, отводной патрубок и устройство для выключения циклонов из работы.Предложенный воздухоочиститель отличастся от известных тем, что устройство выключения выполнено в виде установленных на об щем штоке двух клапанов, один из которы:. размещен между отводным патрубком и окнами подвода, а другой - между отводным патрубком и циклонами.Цель изобретения - снижение гидравли ческих потерь на очистку при малой запыленности воздуха путем перепуска последнего мимо циклонов.На фиг. 1 изображен предложенный воздухоочиститель для двигателя внутреннего сго рания с выключенными из работы циклонами в разрезе и разрез по А - А; на фиг, 2 - воздухоочиститель с включенными в работу циклонами.Воздухоочиститель для двигателя внутрен него сгорания содержит корпус 1 с восемью циклонами 2, имеющими тангенциальные входные отверстия 8 для воздуха и объединенные в общий блок, Нижние конические концы 4 циклонов 2 выходят в пылесборник 5, кото впускным патруоком 10 кр 1 прп помощи скобы 24 гайками 26. очистителя происходит след3При нижнем положении штока 14 (см, фиг. 2) верхний клапан при помощи диска 20 и шайбы 21 перекрывает в крышке 7 отверстие для прохода воздуха, в то время как гильза 15 нижнего клапана полностью входит в отводной патрубок 22, вследствие чего патрубки 8 циклонов 2 подключаются к отводному патрубку 22. Воздух проходит через отверстия подвода 27, в которых установлены сетки, и далее направляется в тангенциальные отверстия 3 циклонов 2, в которых воздух приобретает вращательное движение, Очищенный воздух через патрубки 8 проходит в отводной патрубок 22, поступая далее к следующей ступени очистки. Попавшая в пыле- сборник 5 из циклонов 2 пыль через трубку б отсасывается при помощи эжекционного устройства в выхлопной трубопровод двигателя и далее попадает в атмосферу.При установке штока 14 в верхнее положение, устанавливаемое водителем при помощи гайки 13, резиновое кольцо 19 упирается в крышку 7, вследствие чего гильза 15 разъединяет патрубки 8 циклонов 2 и отводной патрубок 22, который при помощи отверстия в крышке 7, открываемого верхним клапаном, соединяется с полостью впускного патрубкаО Поступающий в двигатель воздух, минуяциклоны 2, проходит через окна 11 патрубка 10 в отводной патрубок 22, вследствие чего сопротивление воздухоочистителя уменьшается. Часть потока воздуха проходит через циклоны 2 и по конусным концам 4 направляется через пылесборник 5 и трубку б в эжекционное устройство двигателя, снижая сопротивление на выхлопе,оПредмет изобретения15 Воздухоочиститель, преимущественно длядвигателя внутреннего сгорания, содержащий корпус с циклонами и окнами подвода воздуха, отводной патрубок и устройство для выключения циклонов из работы, отличаюиии ся тем, что, с целью снижения гидравлическихпотерь на очистку при малой запыленности воздуха путем перепуска последнего мимо циклонов, устройство выключения выполнено в виде установленных на общем штоке двух 25 клапанов, один из которых размещен междуотводным патрубком и окнами подвода, а другой - между отводным патрубком и циклонами,348758 фиг. рректор Е. Зими едактор И. Квача Заказ 2698/5ЦНИИПИ Комитет оставитель Л. Синай Техред Л, Евдонов Изд.1176 Тираж 406о делам изобретений и открытий при Сов Москва, Ж, Раушская наб., д. 4/5 пография, пр. Сапунова, 2 Подписное Министров СССР
