Устройство для крепления рельса

Загрузка...

Номер патента: 1791488

Опубликовано: 30.01.1993

Автор: Неелов

МПК: E01B 9/50

Метки: крепления, рельса

...крепления рельсов путемвведения новой геометрии на гранях взаимодействующих крепежных элементов заявляемого устройства,Указанная цель достигается тем, что в 5предполагаемом устройстве содержащемкрепежный болт с гайкой, клиновую парудля регулирования положения рельса в плане и клиновую пару для обеспечения регулировки положения прижимной планки по высоте, включающую элементы, размещенные один над другим с воэможностью взаимодействия между собой по граням, наклонным в вертикальной плоскости, последние выполнены непараллельными к продольной оси рельса и наклонены, например, в сторону, обратную направлению клиновой пары, регулирующей положения рельса в плане.Приведенные отличительные признаки движном элементе 3 выполнено овальное отверстие...

Рельсовое скрепление

Загрузка...

Номер патента: 1791489

Опубликовано: 30.01.1993

Автор: Карпов

МПК: E01B 9/66

Метки: рельсовое, скрепление

...перемещения 40скользуны, несущие указанные крепежные .элементы.На фиг, 1 показано скрепление й разрезе по оси болтов, крепящих рельс кподкладке, в исполнении для кривого участка пути, 45на фиг, 2 - шпала с подкладкой вразрезе пооси рельса (рельс не показан).Устройство содержит; рельс 1, помещенный на подкладке 2 с наклонным углублением для подошвы рельса, Ширина 50углубления соответствует размеру возможного смещения рельса в горизонтальнойплоскости. Накладка 2 крепится к шпале 3известными способами (здесь крепление непоказано) так, чтобы не препятствовать перемещению рельса. На направляющих 4 накладки 2 установлены с возможностьюперемещения скользуны 5, к которым по- .средством клемм 6 с помощью винтов 7,плоских 8 и пружинных шайб 9...

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791490

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/06

Метки: рельсовое, соединение, стыковое

...содержит рельсы 1 и 2, накладки 3 и 4, черезотверстия которых пропускаются пальцы 5,зафиксированные П-образными клиньями6, ветви которых расположены вертикально.Монтаж стыкового. соединения производится следующим образом, С обеих сторон рельсов 1 и 2 накладываются накладки3 и 4; через отверстия в которых пропускаются пальцы 5 и сверху забиваются П-образные клинья 6. Если при эксплуатации 20рельсовото пути по каким-либо прйчинамП-образные клинья 6 переместятся вверх,то под действием реборд йроезжающих ко-"лес подвижного сбстава П-образйыеклинья25 6 вернутся в исходное состояние. Проворот П-образного клина 6 относительно пальца 5 исключается, т,к, палец 5 выполнен в зоне контакта с клином с выемками,Формула изобретения 1. Рельсовое...

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791491

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/06

Метки: рельсовое, соединение, стыковое

...от рельсов, и пропущенный через соосные отверстия; выполненные в шейке рельса и в накладках, соединительный палец, на одном из концов которого ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к рельсовым путям, в частности к стыковым соединениям.Известно рельсовое стыковое соединение, содержащее охватывающие элементы, прикрепленные к рельсам с помощью стержней и резьбового соединения.Недостатком этого устройства является невысокая надежность. Известно рельсовое стыковое соединение, содержащее накладки зафиксированные болтами.Недостатком данного устройства является низкая надежность из-за самооткручивания болтов в результате вибрации под действием проходящих составов,Цель...

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791492

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/06

Метки: рельсовое, соединение, стыковое

...техники признаки, отличающие заявляемое изобретение от прототипа не были выявлены и потому ониобеспечивают заявляемому техническомурешению соответствие критерию "существенные отличия".На фиг, 1 изображено рельсовое стыковое соединение, вид сбоку; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - разрез Б - б нафиг.2; на фиг. 4- разрез В-В на фиг, 2,В рельсовом стыковом соединении наконцы рельсов 1 и 2 с обеих сторон установлены накладки 3. Палец 4 в концевой частиимеет вырезы, Клин выполнен с вырезомдля охвата пальца 4 и составлениз трех частей, между частями 5 и 6 размещена упругая часть 7 (резина), Клин имеет горизонтальный участок,Сборка стыкового соединения производится следующим образом.На рельсы 1 и 2 с обеих сторон устанавливаются...

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791493

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/06

Метки: рельсовое, соединение, стыковое

...сжатия;Именно то, что палец выполнен в видепружины и обеспечивает достижение целиизобретения.Сравнение заявляемого техническогорешения с прототипом установило соответствие его критерию "новизна", При изучении других известных технических решенийв данной области техники признаки, отличающие заявляемое изобретение от прототипа, не были выявлены и потому ониобеспечивают заявляемому техническомурешению соответствие критерию "существенные отличия".На фиг. 1 изображено рельсовое стыковое соединение, вид сбоку, на фиг, 2 - разрез А-А на фиг. 1; на фиг, 3 - разрез Б - Б нафиг, 1,В рельсовом стыковом соединении наконцы рельсов 1 и 2 с обеих сторон установлены накладки 3, Палец 4 выполнен в видевитой пружины сжатия с петлей 5 и выступа 5 ми...

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791494

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/06

Метки: рельсовое, соединение, стыковое

...и демонтажа, , . 20Цель изобретения - повышение надежности.На фиг, 1 изображено рельсовое стыковое соединение, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на 25фиг, 1.В рельсовом стыковом соединении наконцы рельсов 1 и 2 с обеих сторон установлены накладки 3, через отверстия которыхпройущены пальцы 4, Клин 5 - О-образный, 30выполнен с ветвями 6 и 7. Ветвь 7 выполнена с канавкой 8,Сборка стыкового соединения производится следующим образом,На рельсы 1 и 2 с обеих сторон устанавливают накладки 3, через отверстия в которых пропускают пальцы 4 и забиваются клинья 5. После забивки клиньев 5 ветвь 7 загибают, что нетрудно выполнить, т.к. благодаря канавке 8, сечение ветви 7 ослаблено, Загнутая ветвь 7 препятствует...

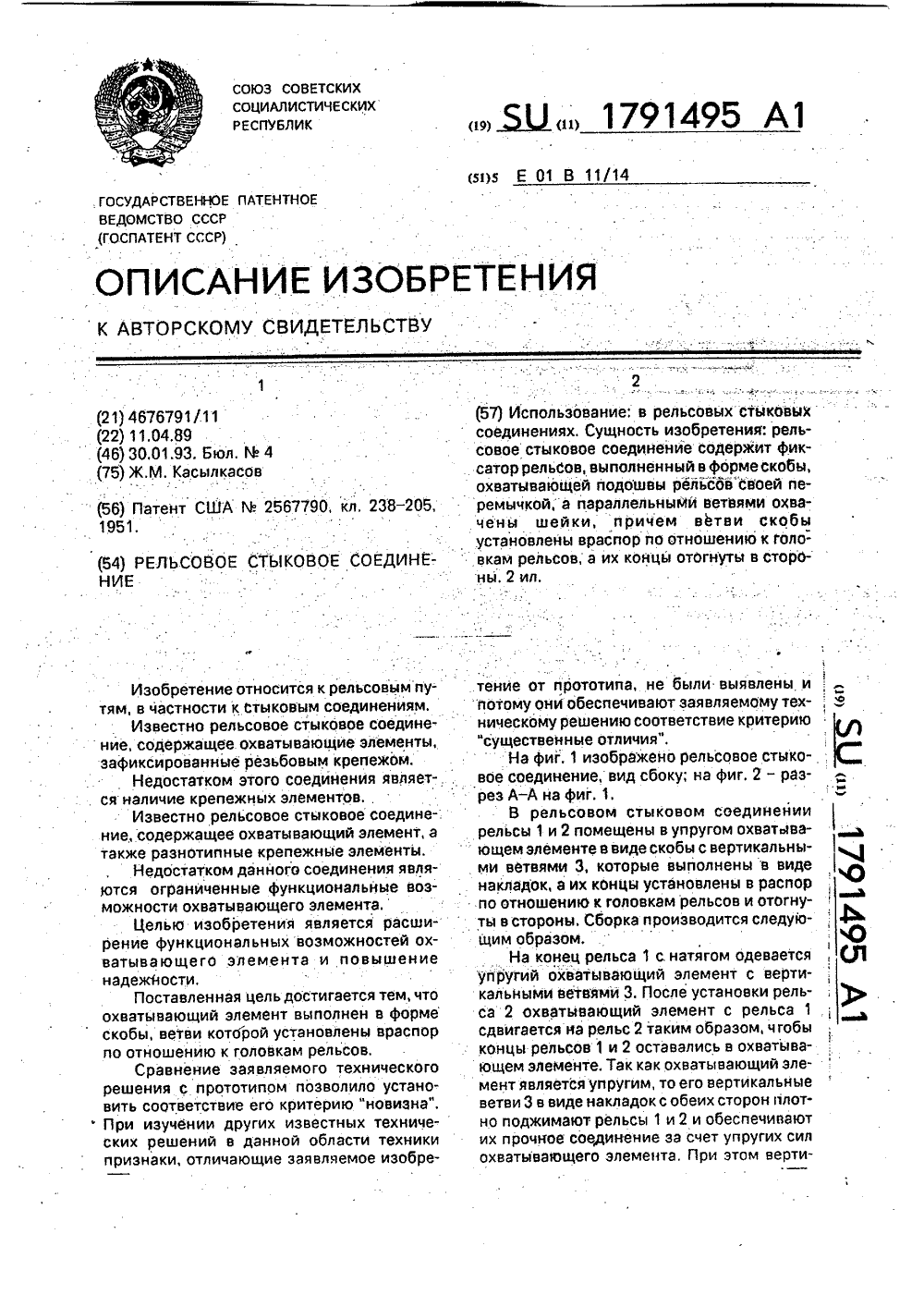

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791495

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/14

Метки: рельсовое, соединение, стыковое

...установить соответствие его критерию еновизна"."При изучении других известных технических решений в данной области техникипризнаки, отличающие заявляемое изобре(57) Использование; в рел соединениях. Сущность и совое стыковое соединен . сатор рельсов, выполненн охватывающей подошвы р ремычкой, а параллельны чены шейки, причем установлены враспор по о вкам рельсов, а их койцы ны, 2 ил. тение от прототипа, не был потому они обеспечивают за ническому решению соответс "существенные отличия".На фиг, 1 изображено ре вое соединение, вид сбоку; н рез А - А на фиг. 1. В рельсовом стыковом с рельсы 1 и 2 помещены в упруго ющем элементе в виде скобы с ве ми ветвями 3, которые выполн накладок, а их концы установле по отношению к головкам...

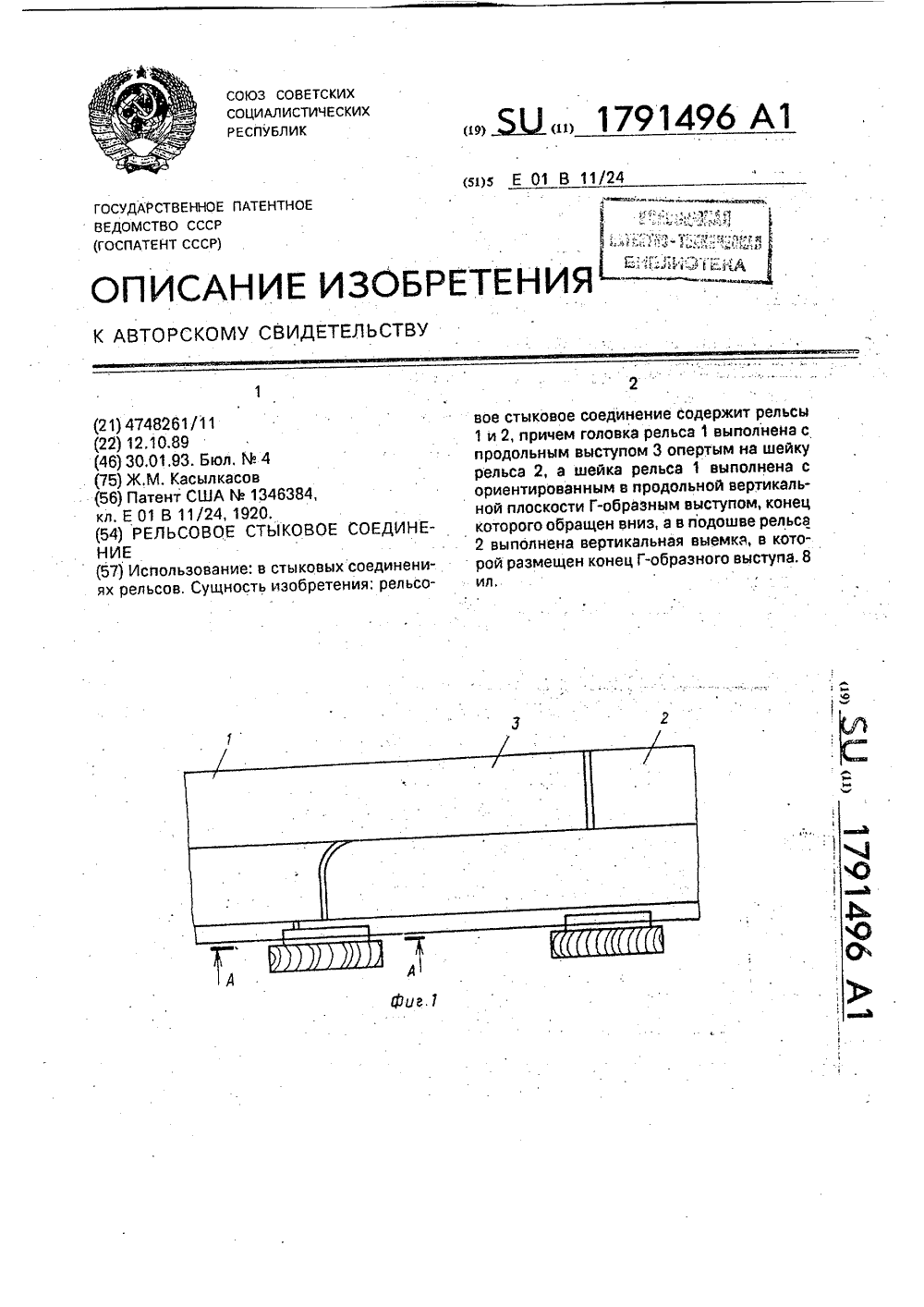

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791496

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/24

Метки: рельсовое, соединение, стыковое

...с выступающей шейкой; на фиг. 7 - вид В на фиг. 6; на фиг.8 - вид Г на фиг. 6.Рельсовое стыковое соединение состоит из рельсов 1 и 2, Головка рельса 1 выполнен с продольным выступом 3, а шейка выполнена с Г-образным выступом 4 и канавкой 5, причем выступающая головка в торце снабжена выемкой 6, в которую входит ответный выступ 7 на головке рельса 2, Рельс 2 имеет выступающую шейку 8 и выступающую подошву 9, в которой выполнено.отверстие 10, ответное выступу 4 шейки рельса 1.Сборка стыкового соединения производится следующим образом,Выступ 3 на головке рельса 1 накладывается на шейку 8 рельса 2, При этом выступ 7 рельса 1 входит в выемку 6 рельса 1, что предотвращает боковое смещение рельсов 1 и 2 относительно друг друга, а выступ 4...

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791497

Опубликовано: 30.01.1993

Авторы: Бобринский, Гендель

МПК: E01B 11/26

Метки: рельсовое, соединение, стыковое

...и сложная конструкция выступов,Цель изобретения - повышение надежности.На фиг. 1 показано стыковое соединение, вид в плане; на фиг,2 - то же, вид сбоку; на фиг, 3 - показаны концы рельсов в изометрии.Рельсовое стыковое соединение включает в себя рельсы 1, смонтированные на шпалах 2 через подкладки 3, Стык расположен нэ весу. Концы рельсов 1 выполнены с находящимися друг с другом в зацеплении ответными выступами 4,И впадинами 5, чередующимися по ширине рельсов 1 и ориентированными в продольной вертикальной плоскости, а торцы выступов 4 выполнены с ответными чередующимися по высоте рель са 1 и лежащими в вертикальных плоскостяхдополнительными выступами 6, профиль которых очерчен по кривой линии, Приэтом виде зацепления предотвращается...

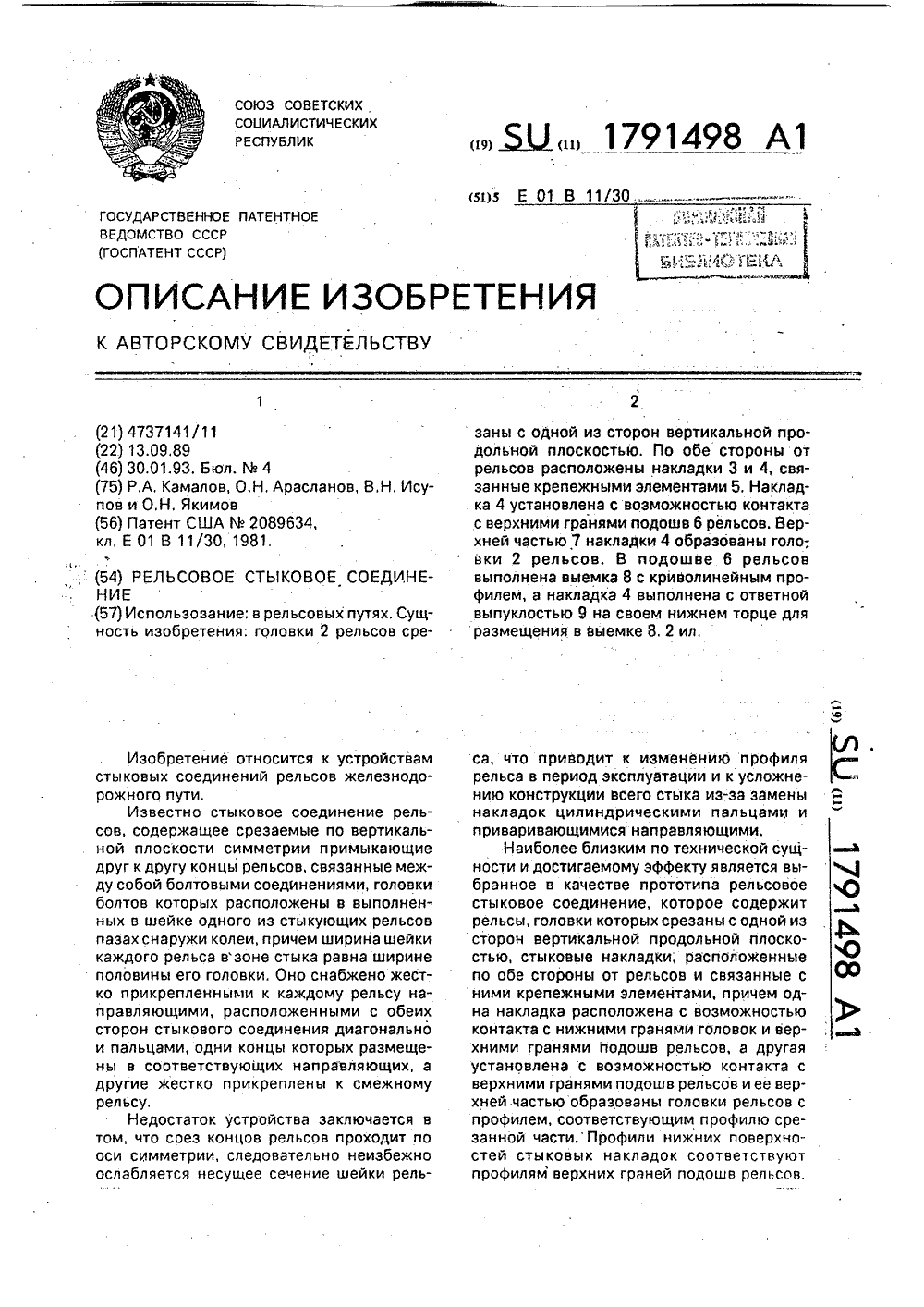

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791498

Опубликовано: 30.01.1993

Авторы: Арасланов, Исупов, Камалов, Якимов

МПК: E01B 11/30

Метки: рельсовое, соединение, стыковое

....профилю срезанной части, в подошве рельсов выполнена продольная выемка с криволинейным профилем, а указанная другая накладка выполнена с ответной выпуклостью на своем нижнем торце для размещения в выемке подошв и установлена с воэможностью контакта всей свбей внутренней поверхностью С наружнйми поверхностями шеек рельсов по всей их высоте,Сопоставленный "анализ с прототипомпоказывает, что заявленйое рельсовое сты ковое соедийениеотличается тем, что в подоаве рельсов выполнена продольная выемка с криволинейным профилем, а укаэанная другая накладка выполнена с ответной выпуклостью на своем нижнем торце для размещения в выемке подошв и устаибвлена с возможностью контакта всей своей внутренней поверхностью с наружными поверхностями шеек...

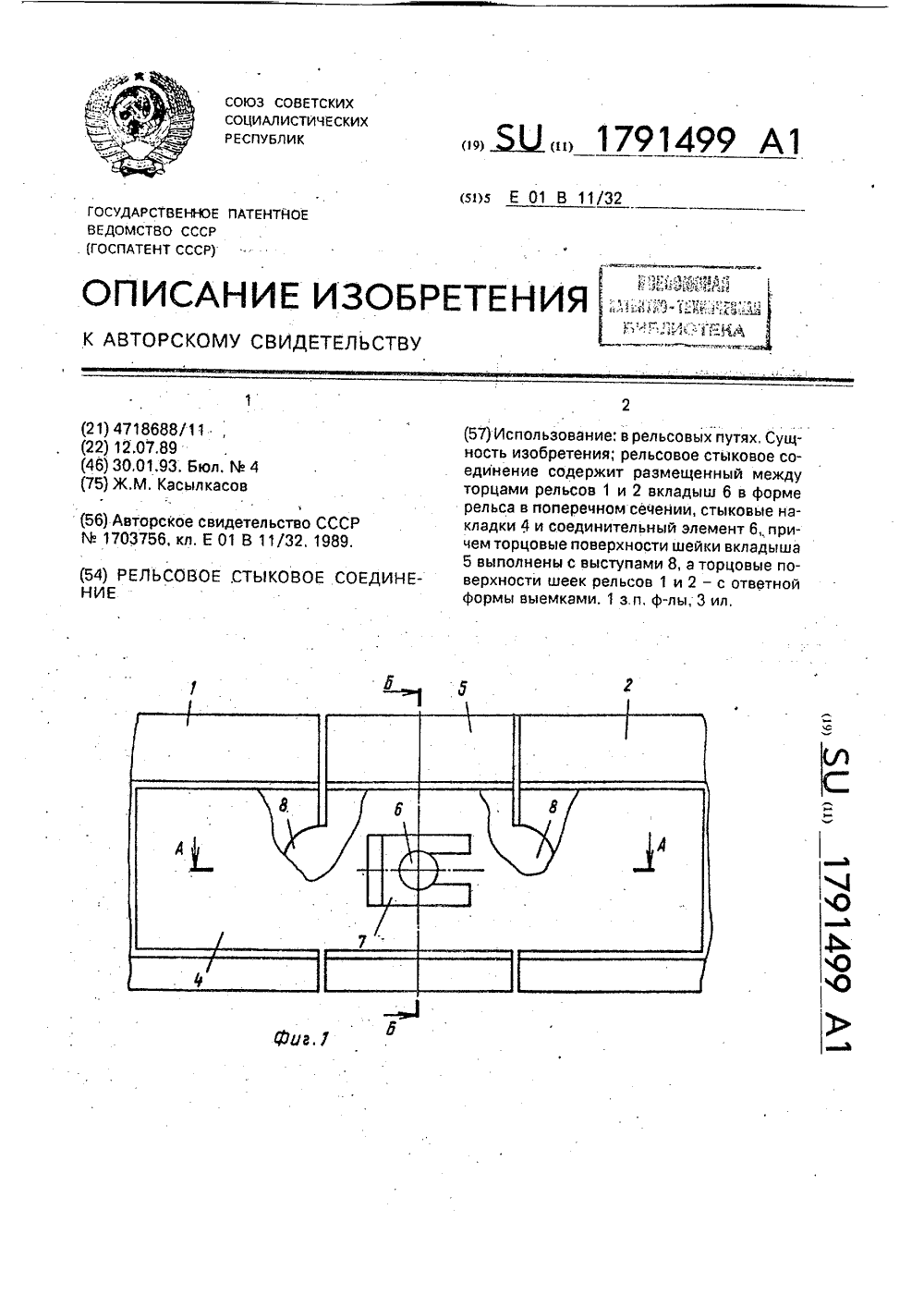

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1791499

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/32

Метки: рельсовое, соединение, стыковое

...стыковое соединение изображено на фиг, 1; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг, 1,В предлагаемом техническом решении между рельсами 1 и 2 и накладками 3 и 4 устанавливается вкладыш 5 в виде рельса, в отверстия которых вставляется палец 6 и фиксируется упругим П-образным клином 7, то есть клин 7 являешься упругим фиксатором, Вкладыш 5 снабжен выступами 8, В шейках рельсов 1 и 2 выполнены вь 1 емки,Выступы 8 выполнены полукруглыми в поперечном сечении.Сборка рельсового стыкового соединения производится следующим образом.5 Между рельсами 1 и 2 устанавливаетсявкладыш 5 и накладываются с обеих стороннакладки 3 и 4, Через отверстия в накладках3 и 4 и вставки 5 пропускают палец 6 изабивают упругий...

Передвижная машина для подрезки и очистки щебеночного балласта

Загрузка...

Номер патента: 1791500

Опубликовано: 30.01.1993

Авторы: Андреев, Барябин, Иванов, Исаенко, Лозневой, Сыздыков, Хронов

МПК: E01B 27/00

Метки: балласта, передвижная, подрезки, щебеночного

...транспортере 12, поступают в приемный бункер 15 мелкой фракции, откуда по наклонным течкам 16 пересыпаются на поперечный ленточный транспортер 17 с консольной частью 18 и далее высыпаются в траншею, отрытую бортовым ротором 22. Крупные фракции щебня, расположенные на сетчатом транспортере 11, пересыпаются на виброгрохот 19, где происходит дальнейшее фракционное разделение засоренного балласта. При этом, мелкие фракции балласта и засорители просыпаются через колосниковые решетки виброгрохота 19 и попадают на продольный ленточный тоанспортер 20, который перемещает их на поперечный ленточный транспортер 17, Крупные фракции щебня прошедшие виброгрохот 19, поступают на продольный ленточный транспортер 21, с помощью которого очищенный...

Рабочий орган машины для уплотнения балласта

Загрузка...

Номер патента: 1791501

Опубликовано: 30.01.1993

Авторы: Андреев, Иванов, Исаенко, Тастанов, Хронов

МПК: E01B 27/12

Метки: балласта, орган, рабочий, уплотнения

...21, вращение откоторото передается через карданный вал22 нв коленчатый вал 13. При вращении коленчатого вала 13, шатун 14 через ползун 1515 приводит в колебательное движение подвижную часть 10 относительно неподвижной части 11 виброплитц 7, и подвижнаячасть 10 виброплиты 7 совершает вращательное возвратно-поступательное переме 20 щение относительно оси 12, соединяющейподвижную часть 10 с неподвижной частью11 виброплиты 7,Для измерейия амплитуды колебанийподвижйой части 10 виброплиты 7 в работу25 включается электродвигатель 23, вращениевала которого передается через редуктор 24на винт 25, который перемещает ползун 15по направляющей 16.Йри вращении входного вала 13 шатун30 14 совершает пространственное плоскопараллельное перемещение,...

Путеизмерительное устройство

Загрузка...

Номер патента: 1791502

Опубликовано: 30.01.1993

Автор: Кацман

МПК: B61K 9/08, E01B 35/04

Метки: путеизмерительное

...5 (не показано):устройство работает следуюшим образом. При прокатывании тележки по рельсам, все четыре фотоприемника 8 генерируют импульсы, Через каждые 0,5 м пути на выхо де счетчика импульсов 9 появляются импульсы переполнения счетчика, которыеуправляют триггером 12, Триггер 12 управ-ляет работой элемента совпадения 14, Так как М 1 М 2,.то счетчик 10 переполняется: 15 раньше, чем счетчик 9. Положительные перепады на выходе триггера 12 появляютсяна каждом метре пути и служат в качестве тактовых импульсов иимпульсов сброса в исходное состояние, Триггер 13 вырабаты вает "временные ворота", в пределах которых производится счет импульсов колеса 5, Так как емкость счетчика 11 такая же как счетчика 10, а количество импульсов, поступающее с...

Устройство для определения сопротивления горизонтальным и вертикальным нагрузкам железнодорожного пути

Загрузка...

Номер патента: 1791503

Опубликовано: 30.01.1993

Авторы: Волков, Пирожков, Поздняков

МПК: E01B 2/00, E01B 35/12

Метки: вертикальным, горизонтальным, железнодорожного, нагрузкам, пути, сопротивления

...цилиндром 2 для поперечного распора рельсов и вертикальнымцилиндром 3 для пригруза, Одна из опордвухопорной рамы 1 включает в себя обойму двух установленных друг на друга плит,связанных между собой роликовым сепаратором 4, смонтированным между плоскими. поверхностями указанных плит. Нижняяплита 5, взаимодействующая с головкойрельса, имеет профиль головки рельса, аверхняя плита 6 имеет верхнюю сферическую поверхность 7, взаимодействующуюдвухопорной раме 1, образуя сферическийшарнир,Устройство работает следующим образом. Устройство устанавливают под вагоном по середине между колеснымитележками, Вагон используется как упорпри вертикальном пригрузе рельсдв, Таккак расстояние от расчетного сечения, в котором выполняются измерения, до...

Устройство для крепления рельса к шпале г. и. шевченко

Загрузка...

Номер патента: 1792461

Опубликовано: 30.01.1993

Автор: Шевченко

МПК: E01B 9/30

Метки: крепления, рельса, шевченко, шпале

...подошвы рельса, а противоположным концом опирается на прокладку 3. В шпале име1792461 иг,В шпале имеется выемное пространство(углубление) 17, в котором устанавливается упругий элемент 18, по концам которого выполнены продольные отверстия 19 для взаимодействия с заплечиками анкера 7. На анкер 7 в верхней части устанавливают металлическую 20 и резиновую 21 шайбы,Работа устройства,Монтаж скрепления производится на месте сборки рельсошпальной решетки, В шпале 2, в выемном пространстве (углублении) 17 устанавливают упругий элемент 18(например, рессорную пружину), Сверху шпалы 2 устанавливают резиновую прокладку 5 и подкладку 3 и рельс 1. По обе стороны рельса устанавливают прижимные клеммы 14, над сквозным отверстием 6 накладывают...

Рельсовое скрепление для бетонного подрельсового основания

Загрузка...

Номер патента: 2000008

Опубликовано: 15.02.1993

Автор: Гудин

МПК: E01B 9/38

Метки: бетонного, основания, подрельсового, рельсовое, скрепление

...прокладкой, устанавливаемой между рельсовой прокладкой и нижней частью подошвы рельса,На фиг. 1 изображен рельс, укрепленный на бетонном основании с помощью рельсового скрепления.На Фиг 2 - то же, вид сверху. На фиг. 3 . часть рельсовой прокладкисо стержнем и гильзой в гнезде бетонногооснования,Рельсовое скрепление для бетонного5 подрельсового основания содержит металлическую подрельсовую подкладку 1 с площадкой 2 для опоры через упругуюподкладку 3 подошвы рельса 4, который зафиксирован на подкладке 1 с помощью прижимных элементов 5 и б, эакрепляемыхболтами 7, 8. Подкладка 1 опирается на бетонное основание 9 через демпфирующуюплиту. образованную деревянными карточками 10 и 11 с слрем 12 гофрированной"5 резины, и закреплена на...

Устройство для крепления рельса к основанию

Загрузка...

Номер патента: 1794963

Опубликовано: 15.02.1993

Автор: Гудимов

МПК: E01B 13/00, E01B 9/00

Метки: крепления, основанию, рельса

...прижимные элементы для фиксации рельса, каждый из которых выполнен в скошенной стенки 11, продольной выемки,ограниченной поверхностью 12, которая наторцевой продольной стенке несет насечку13 (рифление), подкладки 14 с боковыми5 стенками 15 и опорным основанием 16,каждая боковая стенка оснащена желобчатым пазом 17 с торцевыми выступами 18 и19, с нижней стороны каждая стенка оснащена анкерным выступом 20, а также анке 10 рами 21; дополнительная подкладка 22 сэащепами 23 и 24, уступ 25 и скруглениекромки 26.Сборка устройства может быть осуществлена следующим образом,15 Сборка устройства осуществляется назабетонированной в шпалу 2 подкладке 14,которая имеет дополнительную связь с бетоном в виде анкерных выступов 20 и анкеров 21. На ее...

Костыль для крепления рельса

Загрузка...

Номер патента: 1794964

Опубликовано: 15.02.1993

Авторы: Конев, Кувшинов, Кушманова, Милюков, Пудов, Тафлевич

МПК: E01B 9/06

Метки: костыль, крепления, рельса

...8 (фиг.2-4).Костыль работает следующим образом.При забивке костыля в шпалу (фиг,2), материал шпалы деформируется, причем часть этой деформации является упругой. Попадая в выемку 5, материал шпалы упруго расширяется. Однако разрушения материала при его смещении по выемке 5 при забивке не происходит. Во-первых, вектор . усилия, приходящегося в центр головки 1 костыля, не совпадает с продольной осью симметрии стержня 3 костыля. В результате образуется изгибающий момент Миэг, отклоняющий костыль от вертикального положения и облегчающий внедрение в материал шпалы участка костыля с нанесенными на него выемками, Это объясняется тем, что костыль отклоняется в сторону, противоположную тыльной части 2 головки 1 костыля, и, следовательно,...

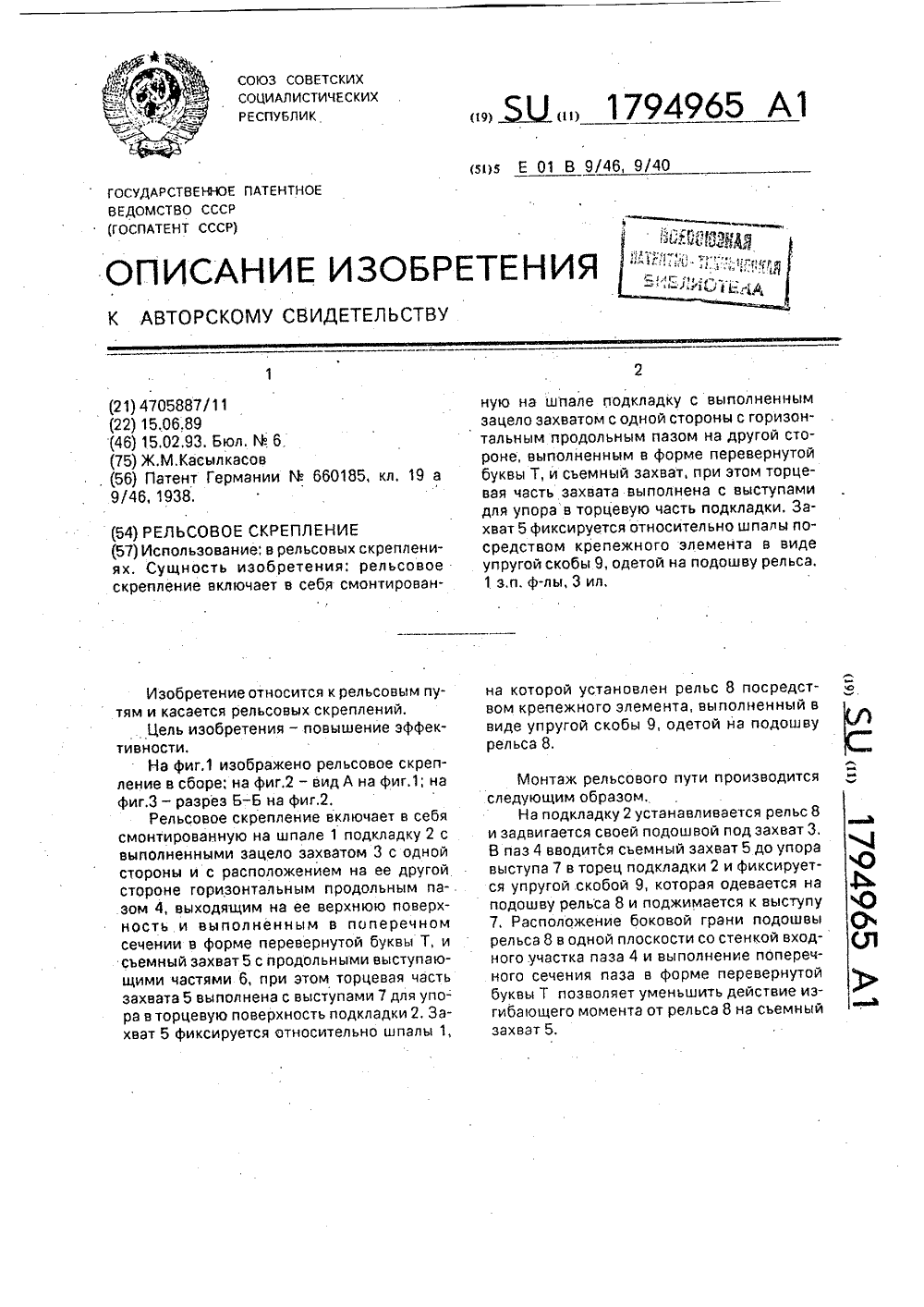

Рельсовое скрепление

Загрузка...

Номер патента: 1794965

Опубликовано: 15.02.1993

Автор: Касылкасов

МПК: E01B 9/40, E01B 9/46

Метки: рельсовое, скрепление

...упора в торцевую поверхность подкладки 2, Эахват 5 фиксируется относительно шпалы 1,изводится аееаа ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ную на шпале подкладку с выполненным зацело захватом с одной стороны с горизонтальным продольным пазом на другой стороне, выполненным в форме перевернутой буквы Т, и съемный захват, при этом торцевая часть захвата выполнена с выступами для упора в торцевую часть подкладки. Захват 5 фиксируется относительно шпалы посредством крепежного элемента в виде упругой скобы 9, одетой на подошву рельса.1 з,п. ф-лы, 3 ил,на которой установлен рельс 8 посредст- ф вом крепежного элемента, выполненный в виде упругой скобы 9, одетой на подошву рельса 8. Монтаж рельсового пути проследующим образом.На...

Рельсовое скрепление для пути на железобетонном основании

Загрузка...

Номер патента: 1794966

Опубликовано: 15.02.1993

Авторы: Кравченко, Кученков, Майборода

МПК: E01B 9/48

Метки: железобетонном, основании, пути, рельсовое, скрепление

...крепежного элемента, является ослабление последнего в процессе эксплуатации.Цель изобретения - снижение трудоемкости монтажа-демонтажа скрепления.На чертеже изображено рельсовое скрепление, поперечный разрез.Рельс 1 прижат упругой двухветвевой пластинчатой клеммой 2, не имеющей отверстия, благодаря П-образному анкеру 3, натяжному 4 и стопорному 5 элементам, металлическому вкладышу 6, помещаемому на изолирующую надклеммную прокладку 7 и подклеммной изолирующей прокладкой 8.Сборку скрепления произвоДят следующим образом,Формула изобретения Рельсовое скрепление для пути на железобетонном основании, содержащее эамоноличенный в бетоне П-образный анкер, перемычка которого ориентирована вдоль рельса и в ней выполнено вертикальное отверстие,...

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1794967

Опубликовано: 15.02.1993

Автор: Касылкасов

МПК: E01B 11/06

Метки: рельсовое, соединение, стыковое

...4. В каждой паре клинья 5 и 6 установлены своими перемычками друг к другу, а их стопор 7 выполнен в виде продольно расположенного крепежного элемента,Формула изобретения Рельсовое стыковое соединение, содержащее стыковые накладки, установленные по обе стороны от стыкуемых рельсов, соединительные пальцы, пропущенные через соосные отверстия, выполненные в шейках рельсов и в накладках, фиксаторы, выполненные в виде клиньев П-образной формы, параллельными ветвями каждого из которых, ориентированными вдоль рельсов, охвачены стержни пальцев, и стопоры, связывающие между собой указанные один конец которого жестко прикреплен к внешней поверхности перемычки клина 5, а другой конец - выполнен реэьбовым, пропу- щен сквозь горизонтальное...

Рельсовое стыковое соединение

Загрузка...

Номер патента: 1794968

Опубликовано: 15.02.1993

Автор: Штерн

МПК: E01B 11/14

Метки: рельсовое, соединение, стыковое

...2 и связаныдруг с другом посредством крепежных элементов, и трехгранный в поперечном сече- ЗО Формула изобретения 1. Рельсовое стыковое соединение, содержащее скобу, перемычкой которой охвацены подошвы стыкуемых рельсов, а концы ветвей расположены вертикально по обе стороны от шеек рельсов и связаны друг с другом при помощи крепежных элементов, пропущенных через соосные отверстия, выполненные в ветвях скобы и в шейках рельсов, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности, оно снабжено трехгранным в поперечном сечении клином, размещенным продольно между перемычкой скобы и подошвами рельсов, причем нии клин 3, размещенный продольно между перемычкой скобы 1 и подошвами рельсов 2, причем центральное ребро клина 3...

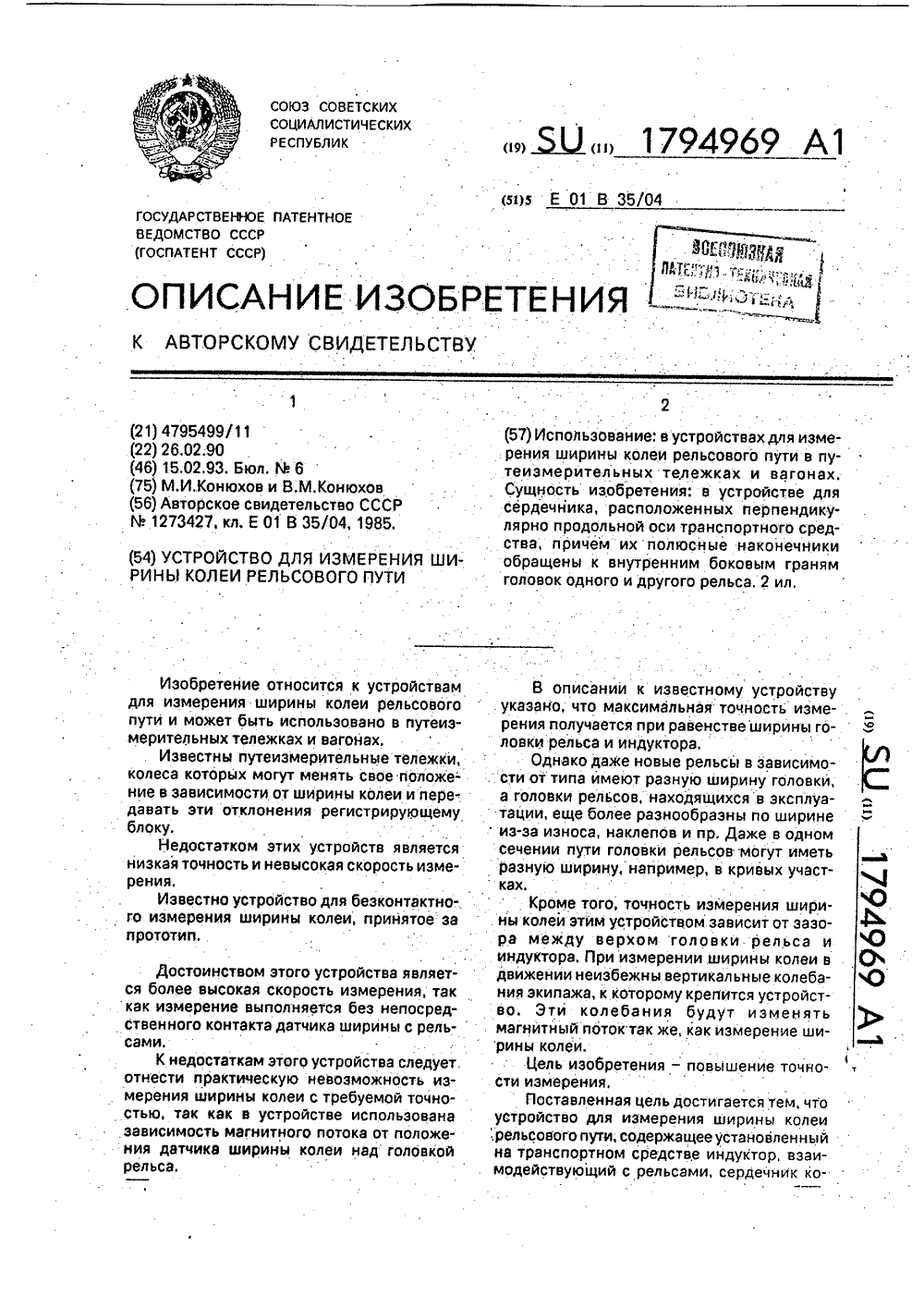

Устройство для измерения ширины колеи рельсового пути

Загрузка...

Номер патента: 1794969

Опубликовано: 15.02.1993

Автор: Конюхов

МПК: E01B 35/04

Метки: колеи, пути, рельсового, ширины

...1, 2,Из курса физики известно, магнитныйпоток и параметры магнитной цепи связанызависимостью торого расположен перпендикулярно продольной оси транспортного средства и обращен полюсными наконечниками всторону рельса, а на сердечнике расположены катушка возбуждения, подключенная к 5источнику питания, и одна из катушек обратной связи, которые связаны с регистратором, устройство. снабженодополнительным сердечником и размещенной на нем другой катушкой возбуждения, 10соединенной встречно-последовательно спервой, причем вторая катушка обратнойсвязи размещена на дополнительном сердечнике и соединена с первой последовательно, а сердечники расположены 15параллельно друг другу в одной горизонтальной плоскости между рельсами внутрирельсовой...

Железнодорожный рельс

Загрузка...

Номер патента: 1796733

Опубликовано: 23.02.1993

Авторы: Гергишан, Григорьев, Лядов, Мелентьев

МПК: E01B 5/00, E01B 5/14

Метки: железнодорожный, рельс

...оправданы и реализуются на прямых участках пути.В кривых участках вследствие взаимодействия с колесами, имеющими прокат по кругам катания, головка рельсов на наружных рельсовых нитях из-за односторонней усиленной деформации износа металла приобретает. несимметричную, также выпуклую рабочую поверхность, Наблюдая за изменением формы рабочей поверхности головки наружного рельса, выявляют, что процесс односторонней усиленной деформации в эксплуатационных условиях завершается после некоторого вполне определенного периода работы рельса в кривом участке пути (труды ЦНИИ МПС, выпуск 220, Трансжелдориздат, 1961, с, 132- 137).В результате усиленной односторонней деформации и износа возникают различные дефекты, приводящие к существенному...

Крестовина

Загрузка...

Номер патента: 1797634

Опубликовано: 23.02.1993

Автор: Пархоменко

МПК: E01B 7/10

Метки: крестовина

...причем нанта выше хвостовика, а чин, оп еделяемую из2 В 2 где В радиус состава В - ширина реборды), 3 ил. бой опорную плиту, н пересекающиеся ре .прохода реборд коле опорных элементов. двух сторон разрыв ном по направлению чало опорного элеме конец- ниже на вели выражения Н = В - д колеса подвижного разрыва (зазора для где В - радиус колеса подвижн а;В - ширина разрыва,Крестовина работает следующим образом.При прохождении ее подвижным составом (на чертеже не показан) колесо 4 катйтся вначале по рельсу 2. Затем, подойдя к концу рельса, колесо, еще находясь на нем, вступает во взаимодействие с приподнятым концом рельса 3 и продолжает катиться вперед, Далее колесо катится по наклонному рельсу 3 и, еще не сойдя с него, вступает во...

Гидроэлектростанция

Загрузка...

Номер патента: 1797635

Опубликовано: 23.02.1993

Автор: Керов

МПК: E01B 9/00

Метки: гидроэлектростанция

...следующим образом,Дождевая вода поки 7, а талая вода (от си рек по желобам 6 та сборники 7. Из верхнего водосборника,Ю имеющего наклон днища к центру, вода по- С падает в направляющий канал 8 и падает на лопасти турбины 1. Из нижних водосборников 7, днище которых имеет уклон к окнам 10, через окна 10 вода также попадает в д направляющий канал 8 и далее на лопасти турбины 1, Турбина вращается, вращение р через муфты 2 передается на генераторы 3,Конструктивная грибовидная разновидность такой электростанции представлена на фиг. 2.В статическом состоянии грибовидная Ц"3 электростанция содержит турбину 1, муфты 2, генераторы 3, основание 4 несущую колонну 5 с направляющим каналом 8, желоба 6 и один водосборник 7, приемный бассейн 9,...

Рельсовый путь

Загрузка...

Номер патента: 1798422

Опубликовано: 28.02.1993

Автор: Соловьев

МПК: E01B 2/00, E01B 9/00

Метки: путь, рельсовый

...дугообразной петлей 11 кожуха 6 посредствомвинтовой или оычажной струбцины (на фиг,не показана). После этого через вырезы 12 надугообразной петле 11 устанавливаются обсадные скобы 13, основание створа которыхвоздействует на основание дугообразнойпетли 11, которая является продолжениемупругого элемента 10, им обеспечиваетсязакрепление подошвы рельса 2 в металлическом кожухе 6,Монтажная струбцина может передвигаться по дугообразной петле 11 для постановки следующих обсадных скоб 13, а затем демонтируется, Если упругие элементы 10 кожуха 6 при текущем содержании пути накопили остаточную деформацию и необходимая величина статической нагрузки на подошву рельса не достигается упругими элементами 10 кожуха 6, в створ обсадных . скоб...

Соединение рельсовых плетей бесстыкового пути вершининых

Загрузка...

Номер патента: 1798423

Опубликовано: 28.02.1993

Автор: Вершинин

МПК: E01B 11/00

Метки: бесстыкового, вершининых, плетей, пути, рельсовых, соединение

...11, а второйвыходящий в нишу 4 нормальный торец упирается.в пружину 14 через гереходную глухую втулку 15. 50Принцип работы заключается в следующемПри рельсовой бесстыковой плети (в результате нагрева).ее конец давит на элемент 8, который, перемещаясь в пазу 3, проталки вает короткие элементы 11 и элемент 12, сжимая пружину 14, При охлаждении и уко-рачивании рельсовой плети разжимающая. ся пружина выталкивает элементы 12, 11 и 8 в обратную сторону, сохраняя плотность прилегания всех стыков, Верх элементов 6,8, 11 на половину ширины с внутреннейстороны колеи выполнен по коробковойкривой, соответствующей рельсовому стандарту, Ширина всех элементов, равная ширине головки стандартного рельса,сохранена по всей высоте вкладыша, за...
