Рельсовое стыковое соединение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1791496
Автор: Касылкасов
Текст

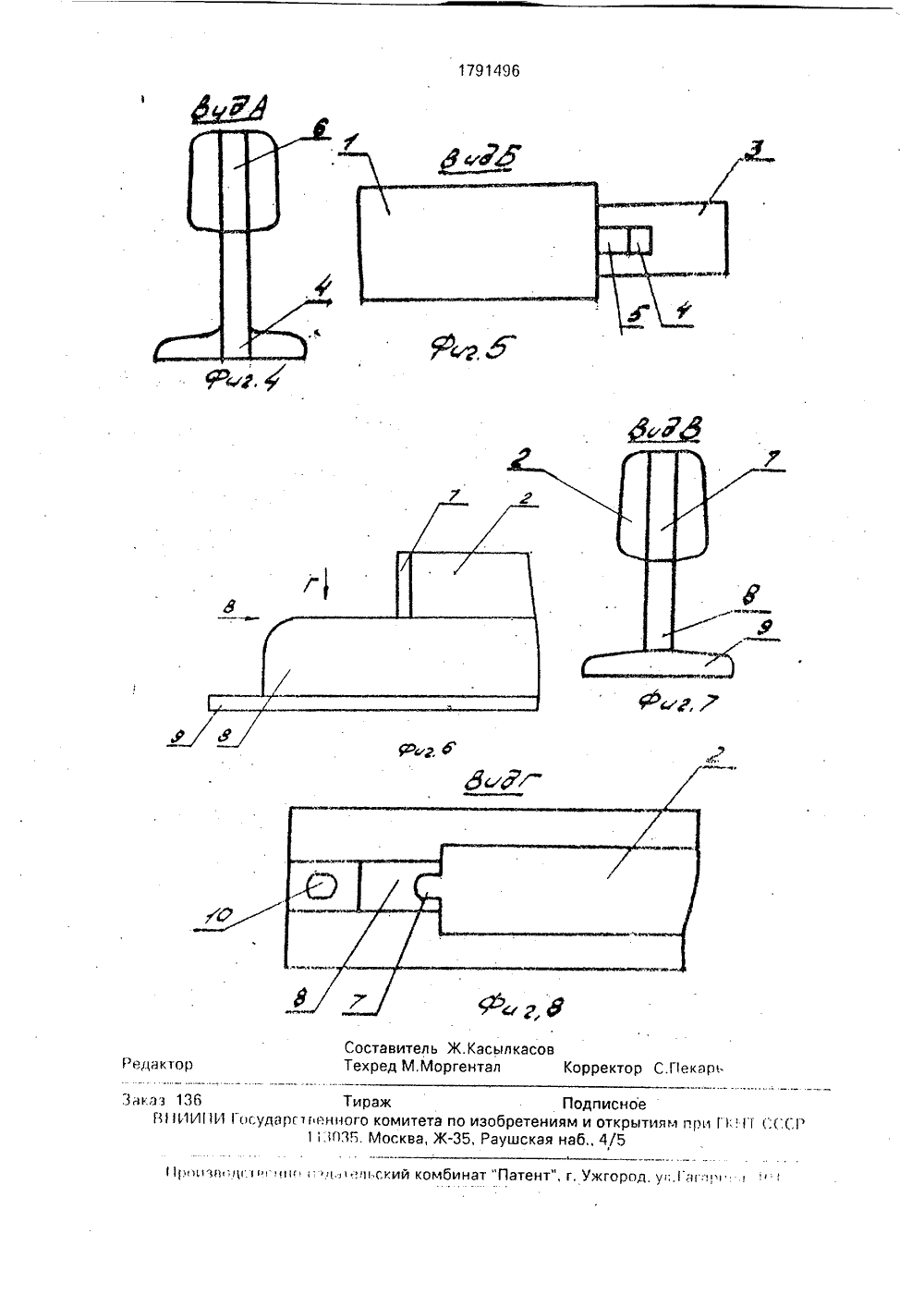

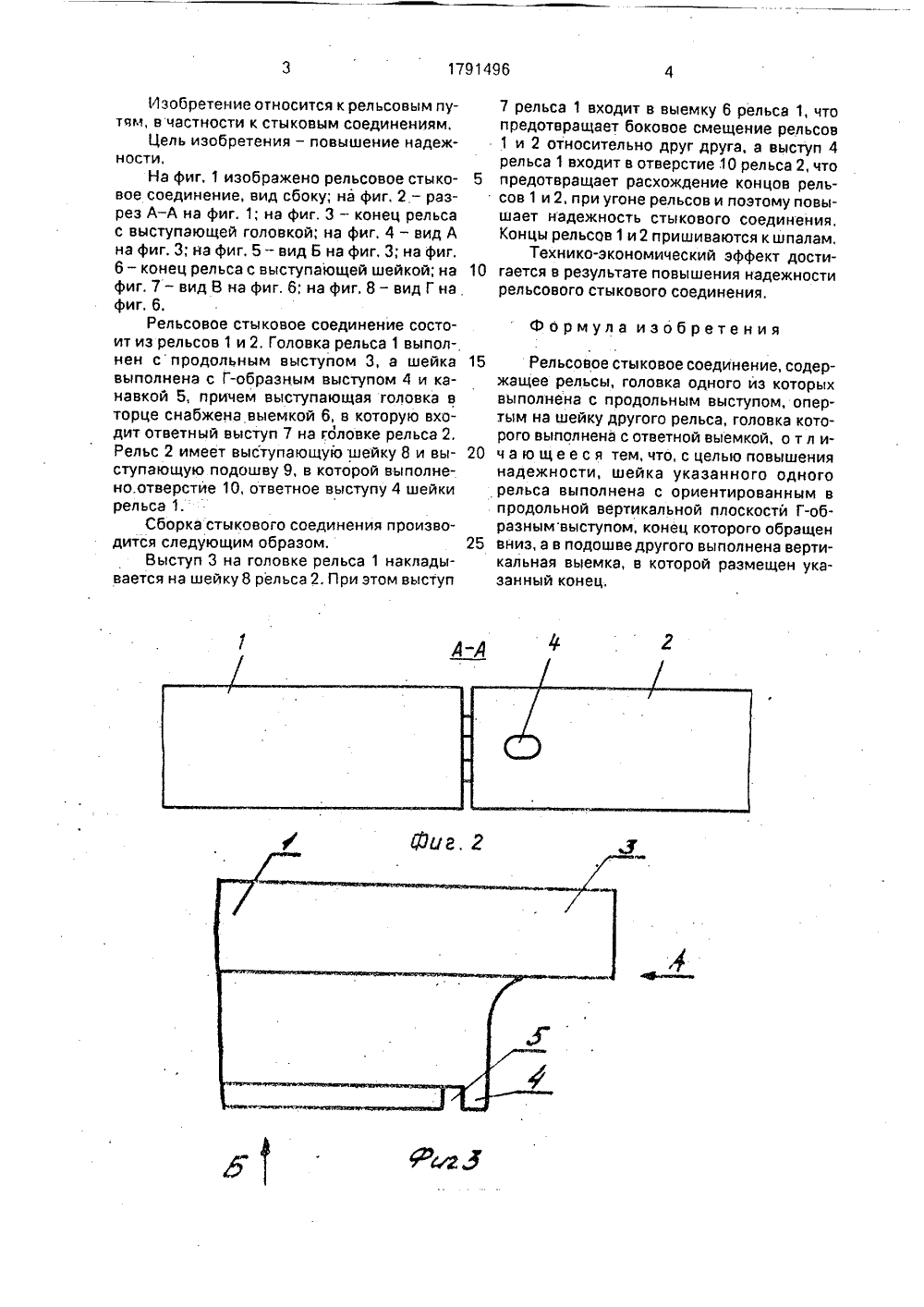

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 01 В 11/2 ЩЕ 2622 злм и ЗОБРЕТЕНИЕЛЬСТВУ единение сод овка рельса 1 тупом 3 опер ика рельса 1 м в продольн образным вы н вниз, а в ио тикальная вы нец Г-образн вое стыковое со 1 и 2, причем гол продольным выс рельса 2, а ше ориентированны ной плоскости Г которого обраще 2 выполнена вер рой размещен ко НЕе: в стыковых соединениость изобретения: рельсопол ьзов сов. Су 3 ГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССР(57) Ис аниях рель щн 791496 А 1 ержит рельсывыполнена с тым на шейку выполнена с ой вертикальступом, конец дошве рельса емка, в котоого выступа. 8Изобретение относится к рельсовым путям, в частности к стыковым соединениям.Цель изобретения - повышение надежности.На фиг. 1 изображено рельсовое стыковое соединение, вид сбоку; на фиг, 2 - разрез А - А на фиг. 1; на фиг. 3 - конец рельса с выступающей головкой; на фиг. 4 - вид А на фиг. 3; на фиг, 5 - вид Б на фиг. 3; на фиг.6 - конец рельса с выступающей шейкой; на фиг. 7 - вид В на фиг. 6; на фиг.8 - вид Г на фиг. 6.Рельсовое стыковое соединение состоит из рельсов 1 и 2, Головка рельса 1 выполнен с продольным выступом 3, а шейка выполнена с Г-образным выступом 4 и канавкой 5, причем выступающая головка в торце снабжена выемкой 6, в которую входит ответный выступ 7 на головке рельса 2, Рельс 2 имеет выступающую шейку 8 и выступающую подошву 9, в которой выполнено.отверстие 10, ответное выступу 4 шейки рельса 1.Сборка стыкового соединения производится следующим образом,Выступ 3 на головке рельса 1 накладывается на шейку 8 рельса 2, При этом выступ 7 рельса 1 входит в выемку 6 рельса 1, что предотвращает боковое смещение рельсов 1 и 2 относительно друг друга, а выступ 4 рельса 1 входит в отверстие 10 рельса 2, что 5 предотвращает расхождение концов рельсов 1 и 2, при угоне рельсов и поэтому повышает надежность стыкового соединения, Концы рельсов 1 и 2 пришиваются к шпалам,Технико-зкономический эффект дости гается в результате повышения надежностирельсового стыкового соединения.Формула изобретения15 Рельсовое стыковое соединение, содержащее рельсы, головка одного из которых выполнена с продольным выступом, опертым на шейку другого рельса, головка которого выполнена с ответной выемкой, о т л и ч а ю щ е е с я тем, что, с целью повышениянадежности, шейка указанного одного рельса выполнена с ориентированным в продольной вертикальной плоскости Г-образнымвыступом, конец которого обращен 25 вниз, а в подошве другого выполнена вертикальная выемка, в которой размещен указанный конец.1791496 оставитель Ж,Касылкасовехред М,Моргентал ректор С.Пекэр: дактор Под по изобретениям и -35, Раушская наб.
