Номер патента: 146328

Опубликовано: 01.01.1962

МПК: B66F 5/04, E01B 29/22

Метки: 146328

...двухсекционнымКаждая секция гидронасоса включает в себя гильзу 17, в которой перемещается плунжер 18, а также обратный клапан 19 нагнетающей магистрали и зубчатый венец 20, находящийся в зацеплении с подпружиненной зубчатой рейкой 21, соединенной тросиком 22 с рукояткой 10 управления. Плунжеры насоса взаимодействуют через роликовые толкатели 23 с эксцентриками 24 (кулачками) вала двигателя. Производительность каждой секции гидронасоса регулируется соответствующей зубчатой рейкой, Независимая подача жидкости в цилиндры домкратов обеспечивается распределительной коробкой, соединенной своими каналами 25 и 2 б с плунжерными парами насоса. Распределительная коробка оборудуется предохранительными клапанами 27, а также спускными вентилями...

Номер патента: 147208

Опубликовано: 01.01.1962

Автор: Бакарев

МПК: B66C 23/44, E01B 29/02

Метки: гусеничном, прицепной, путеукладчик, тракторный, ходу

...на раму трактора.На ферме установлены две электрические лебедки 9, предназначенные для подъема и опускания звена с помощью двух подвешенных полуавтоматических захватных рам 10.Конструкция портала, опирающегося через шарниры на две гусеничные чележки 11, допускает поворот гусениц в вертикальной плос147208кости на угол 20, Высота опор портала регулируется приводными винтовыми парами 12. С помсщью крана-укосины 13 освобождающиеся из-под звеньев тележки снимаются на обочину колеи.Р а б о т а п у т е у к л а д ч и к а. К месту укладки ж.-д, пути мото- возом, дрезиной или автомобилями на комбинированном ходу, идущими в хвост: состава, доставляют одновременно семь пакетов рельсов по три звена в каждом. Конец каната тяговой лебедки закрепляют...

Номер патента: 147210

Опубликовано: 01.01.1962

Авторы: Горохов, Матвеенко, Огар, Песельник, Солохин

МПК: B25C 11/00, E01B 29/26

Метки: костыледер, электрогидравлический

...клапаны обратно в корпус. В рабочий режим механизм приводится посредством педали 19, которая через толкатель закрывает перепускной клапан 18. В гидроцилиндре 7 создается давление, под действием которого масло перемещает поршни 8 и 9, Усилие от гидравлического цилиндра к костылям передается через муфту 10, навернутую на цилиндр, две тяги 11, сочлененные с муфтой и клещевой захват.После установки устройства на головку костыля (на чертеже не показан) нажимают на рукоятки 20. При этом сжимаются пружины 21 и 22 и палец 23 перемещается по профильным пазам 14, разжимая губки клещей. Как только гуоки разойдутся на ширину головки костыля, они соскальзывают и под действием пружин 21 захватывают головку костыля. При снятии усилия с...

Номер патента: 147211

Опубликовано: 01.01.1962

Автор: Шитов

МПК: B66C 23/44, E01B 33/08

Метки: бульдозеру, железнодорожных, навесное, передвижки, поперечной, путей

...3. На балках крепятся вертикальные стойки 4. Свобод. ные концы вертикальных стоек посредством раскосов 5 соединяются с балками. К одному из концов (консоли) балок привариваются штыри 6 и крепятся цепи 7 (стропы) для подхвата рельсов 8, а к другому привариваются опорные стержни 9. К нижним концам вертикальных стоек и раскосов с обеих сторон привариваются косынки 10. В косынках и стойках выполнены отверстия 11 для крепления фермы к проушинам опорной рамы 12. Кроме того, ферма посредством стержней 9 крепится к скобам 13 на отвале 14.Бульдозер с приподнятым на небольшую высотч отвалом задней своей частью подходит перпендикулярно к сдвигаемому рельсовому пути. Сориентировав цепи двухконсольной фермы над рельсом со стороны сдвикки пути,...

Номер патента: 149115

Опубликовано: 01.01.1962

Авторы: Казменко, Круглов, Семенов

МПК: B61L 5/06, E01B 25/26

Метки: конвейеров, подвесных, путей, стрелка, толкающих

...на прямой линии или на ответвлении,Поворот стрелки 3 осуществляется при помощи Т-образного рычага 4, один конец которого шарнирно соединен с остряком, а два другихсопряжены соответственно со стержнем 5 электромагнита б и с возвратной пружиной 7.Стрелка работает следующим образом. Когда подвеску (вагонетку)необходимо с главной трассы перевести на трассу ответвления, обмоткаэлектромагнита б замыкается одним из известных способов, как толькоподвеска приближается к месту ответвления, Замыкание обмотки электромагнита создает магнитное поле, которое втягивает стержень 5электромагнита внутрь, Последний будучи шарнирно связан с Т-образным рычагом 4 через звено 8 и оси 9 и 10, воздействует на рычаг 4 и, преодолевая силу пружины 7,...

Номер патента: 150538

Опубликовано: 01.01.1962

Автор: Артанов

МПК: E01B 35/04, G01D 9/10

Метки: железнодорожного, кривых, прибор, проверки, пути

...ерит лес нор вает иков ы 3 путеизм гунковых ко под углом к лес обеспечи ляющих ролрельса 8.150538На раме тележки установлены полуоси 9 и 10, на одних концах которых крепятся измерительные колеса 11 и 12 с коническими ободами, а на других - пищущий орган и барабан И, на который наматывается бумажная лента. На Г-образном конце полуоси 9 установлена подпружиненная игла 14 и закреплен палец 15, взаимодействующий при вращении колеса 11 с шестерней 1 б, стопорящейся подпружиненной защелкой 17. На торце шестерни 1 б эксцентрично крепится штифт 18, который, воздействуя на головку иглы, делает отметку на бумажной ленте.При каждом обороте измерительного колеса 11 шестерня 1 б посредством пальца 15 поворачивается на 1/10 оборота, т. е, за 10...

Номер патента: 151370

Опубликовано: 01.01.1962

Авторы: Белиловская, Науменко

МПК: E01B 3/38, E01B 3/40

Метки: железобетонное, основание, подрельсовое

...предварительно напряженного железобетона армированы стержнями 2. Лежни ставятся под каждую рельсовую нитку.Рельсы 8 крепятся к лежням при помощи раздельных скреплений 4 анкерного типа, в прорези которых вставляются болты 5 с прижимными лапками б, которые закрепляют рельс на лежне. Для упругого опирания рельса под его подошву укладывают сплошную прокладку 7 из полимерного материала. В промежутки между головкой и подошвой рельса закладывают вставные бетонные элементы 8. На полки лежней вплотную друг к другу укладывают армированные сварными сетками из стали путевые плиты 9 и междупутные 10, наружная поверхность которых располагается на уровне головок рельсов, Крепление плит к лежням производится с помощью болтов 11. После установки плит...

Номер патента: 151371

Опубликовано: 01.01.1962

Автор: Есюнин

МПК: B61D 7/06, E01B 27/00

Метки: разгрузки, секционной, хоппер-дозатор

...люков.Привод хоппера-дозатора выполнен пневматическим и механическим. От воздушной поездной магистрали воздух подводится к пневмоцилиндру 11, в воздухопровод которого включен перекрывной кран 1Шток 13 пневмоцилиндра через систему рычагов соединен с валами 14 и 15 привода, которые монтируются на раме вагона. На концах валов установлены зубчатые секторы 1 б и 17, входящие в зацепление с зубчатыми рейками 18 и 19, перемещающимися по направляющим 20 и 21. Зубчатые секторы 1 б и 17 соединены между собой посредством ио й тули 22.На раме вагона также монтируется вал 23 с рычагами крышек люков, фиксируемыми посредством запора 24.В транспортном положении дозатор поднят к раме вагона. При этом подпорки 9 удерживают поворотные заслонки в закрытом...

Номер патента: 151640

Опубликовано: 01.01.1962

МПК: E01B 27/02, E02F 3/627, E02F 3/76 ...

Метки: 151640

...рабочего органа осу ществляется посредством гидроцилиндра 7. Впереди отвала расположена гидравлически управляемая лыжа 8, соединенная с нижним отвалом посредством хобота 9. Толщина слоя грунта, срезаемого рабочим органом, регулируется гидроцилиндрами 10. Верхний отвал имеет два шарнирных щитка 11, два неподвижных прямых щитка 12, два криволинейных щитка 13 и четыре электромагнитных замка 14.При положении верхнего отвала, близком к вертикальному, рабочий орган работает как бульдозер, а при горизонтальном наклоне на угол 30 - 40 (на фиг. 2 показано пунктиром) - как путепрокладчик. Срезанный нижним отвалом грунт поднимается силой напора по наклоненному верхнему отвалу и направляется щитками 11, 12 и 13 на периферию отвала, где и...

Номер патента: 152884

Опубликовано: 01.01.1963

МПК: E01B 27/14

Метки: 152884

...устройства состоит в том, что его резиновые амортизаторы выполнены с прямоугольным поперечным сечением и снабжены соединительными наконечниками полуоткрытого профиля для размещения головки болта. Применение амортизационного устройства такой конструкции уменьшает вредную вибрацию на рукоятке шпалоподбойки и увеличивает срок службы устройства.На чертеже схематически изображен амортизатор описываемого устройства в трех проекциях.Между двумя соединительными наконечниками 1 и 2 полуоткрытого профиля, выполненными из стального листа, устанавливается привулканизированный к ним резиновый амортизатор 3, имеющий поперечное сечение прямоугольной формы. В прорези 4 наконечников вставляются головки крепежных болтов 5. Амортизаторы крепятся...

Номер патента: 153293

Опубликовано: 01.01.1963

МПК: E01B 27/00, E01B 35/00, G01C 1/10 ...

Метки: 153293

...наборного цилиндра 15 программного устройства 2 относительно вертикальной оси 1 б с угловой скоростью, пропорциональной пройденному машиной 17 расстоянию, щуп 18, взаимодействуя с рабочими площадками 19 лекал 20, составляющих цилиндр 15, изменяет положение корпуса 21 гировертикали 1. Соответствующие электрические сигналы поступают на фазочувствительный усилитель 4, а с него на серводвигатель б. Аналогичным образом в результате взаимодействия щупа 22 с цилиндром 28 устроиства 8 электрические сигналы поступают от гировертикали 1 на усилитель 5 и серводвигатель 7, Отработанные серводвигателями б и 7 сигналы рассогласования через редукторы 8 и 9 воздействуют на управляющие органы насосов 12 и 18. Насосы подают рабочую жидкость в...

Номер патента: 156728

Опубликовано: 01.01.1963

МПК: E01B 2/00, G01N 3/14

Метки: 156728

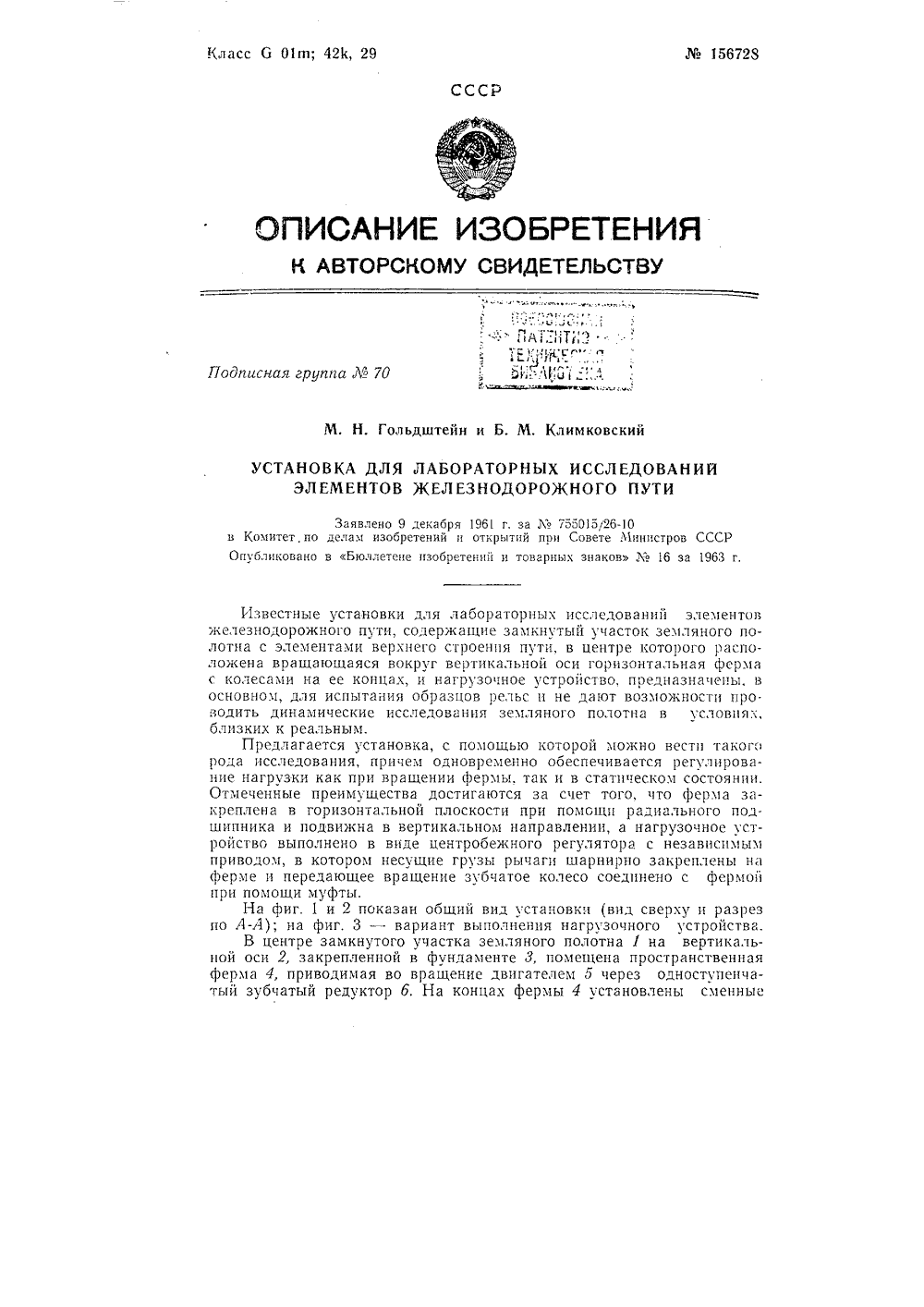

...вращение двигателем 5 через одноступенчатый зубчатый редуктор б. На концах фермы 4 установлены сменные156728 колеса 7 (соответственно 2 или 3 колеса аналогично 2 и 3 осным тележкам). Колеса 7 воспринимают нагрузку от фермы 4 и передают через верхнее строение пути на земляное полотно.Нагрузка на ферму создается нагрузочным устройством, выполненным в виде центробежного регулятора 8 с независимым приводом , На оси 2 ферма 4 удерживается в горизонтальной плоскости при помощи радиального подшипника (на чертеже не показан) и может перемещаться в вертикальном направлении. На нижнем поясе 10 фермы 4 лежит плита 11. Плита опирается на пояс через упорный подшипник 12 и перемещается вместе со всей фермой. На плите 11 шарнирно закреплены рычаги 13...

Номер патента: 157989

Опубликовано: 01.01.1963

МПК: E01B 3/40, E01B 3/42

Метки: 157989

...балки, являются ля рельсов 2 трамвайного пути. поверхности блока выполнены желоба трапецеидального сече ые укладывают рельсы. Рельсыпомощи закладных П-образных Известныщественно д,цые из сборнОписываемвестных тем,консолыыхснабжены жпосле укладкво в желобеТОННЫМ И ЭЛПодрельсовоеулучшает услрожного поктрамвайногоНа фиг. 1блоков на одрез по ЛЛ наПодрельсоженными вплными блокаимеющая наразное углубкрытием, а бляющие собооснованием дНа верхнейпродольныения, в которкрепятся при скоб 3, прижимных лапок 1 и болтов 5 с гайкамп. Под подошву рельсов укладывают сплошную прокладку 6 цз полимерного материала. Пазухи рельсов заполняют обычнымзакладными деталями 7, а в пространство между боковыми поверхностямц рельсов н желобов блока укладывают...

Номер патента: 157990

Опубликовано: 01.01.1963

МПК: B61B 13/04, E01B 25/12

Метки: 157990

...с подвеской тележки. Благодаря этим конструктивным отличиям стрелка автоматически открывается или закрывается взаимодействующей с ней и передвигающейся по монорельсу тележкой.На фиг, 1 изсбражена описываемая переводная стрелка в момент ее закрывания; на фиг. 2 - то же, в момент ее открывания.Поворотное перо 1, установленное между отрезками монорельса 2, соединено - рычагом 3. Над монорельсом на путевой балке 4 шарнирно смонтирован поворотный двуплечий ры;аг 5, одно плечо которого соединено с тягой б, взаимодействующей с рычагом 3,При движении по монорельсу тележки или отдельного ролика 7 его подвеска 8 ударяет по плечу рычага 5, связанному с тягой. Вследствие того, что тяга в аимодействует с пером монорельса, соединяются или...

Номер патента: 158298

Опубликовано: 01.01.1963

МПК: B25D 9/00, E01B 31/04

Метки: 158298

...взаимодействующий с опирающимся ца вертикальный стержень 4 клином 5, а в нижней части - замыкающей ее под подошвой балочкой с призмой 6, упираюшейся в подошву рельса 7. Продольная скоба 8 выполнена с концевыми регулируемыми опорами 9 ц 10, опирающимися ца головку и подошву рельса 7 ц сцабжеца ударным инструментом. В корпусе 11 ударного инструмента размещено зубило 12, ударяющее по рельсу прц взрыве заряда в корпусе устройства.Продольная скоба упирается в подошву и головку рельса опорами 9 ц 10, а охватываюгцая ее поперечная скоба с помощью винтоклицового прижима со стержнем 4 воздействует на продольную скобу, создавая усилие для изгиба рельса в вертикальной плоскости ц вызывая этим возникновение в рельсе поверхностных напряжений....

Номер патента: 159558

Опубликовано: 01.01.1964

МПК: E01B 29/00, E01B 29/17, E01B 29/44 ...

Метки: 159558

...длину рельсовых плетей, которую принимают в проекте укладки бесстыкового пути. Измерения приводят к условной температуре 20 С, Спаривают плети заданной длины. К обоим концам плети прпваривают куски рельсов, имеющйе закалет 1- ные концы и заводские болтовые отверстия. Точность определенной длины сва рива емой плети без допусков на обрезку достигается с помощью установки на месте сварки специальньтх створов.Выгрузка плетей 1 производится с помощью выгрузочного троса 2, оборудованного винтовой стяжкой 3. Другой конец троса прикрепляется к скобе 4, установленной на путевом рельсе 5, лежащем на шпале б рядом с ранее выгруженной плетью 7.Длина троса 2 должна быть такой, чтобы расстояние Л от конца выгружаемой плети до риски 8 на винте стяжки...

Номер патента: 160888

Опубликовано: 01.01.1964

МПК: E01B 2/00, G01N 3/32

Метки: 160888

...26 и приводного вала 27, связа:ного с винтами 9 кошцескцмц парами 28.При включении электродвигателя 25 приводятся в действие зубчатые колеса редуктора 26, приводной вял 27, конические пары 28и винты 9. Двигаясь вверх, ползуны упираются в ригели 5 балки и перемещают ее вгртикялыо по стойкам 2 до встречи с упорами 8. Прц взаимодействии упоров с ригелямпоследние за счет сжатия пружин 6 огжцмзются и балка под влиянием силы тяжестисвободно падает. Нагрузка от падающей балки передается на опорные бацмаки,1, которые ударяются в рельсо-шпальную рсшетку,прогибая ее,В том случае, когда прогиб рельс достигаетпредельной Величины, кулак 13 отжимаютригели 14, балка свооодно падает на амортизаторы 24 и штанга 12 с поршнем 18 получает160888 11...

Номер патента: 162057

Опубликовано: 01.01.1964

МПК: E01B 27/02, E02F 3/627, E02F 3/76 ...

Метки: 162057

...цилиндр 8.Подвеска отвала к толкающей раме выполнена в виде шарнирного четырехзвенника с упругой связью.В качестве звеньев служат:отвал с жестко прикрепленной к нему промежуточной рамой; толкающая рама; соединительные рычаги, прикрепленные шарнирно к толкающей раме и соединенные также шарнирно с промежуточной рамой; кронштейн лыжи, прикрепленный шарнирно к отвалу.Между отвалом и толкающей рамой расположена работающая на сжатие спиральная пружина 7 с регулируемым при помощи ги. дравлического цилиндра 8, шарнирно прп. крепленного к толкающей раме, поджатием.Сжатие пружины 7 приводит к тому, что третье и четвертое звенья поворачиваются относительно первого и второго. Поворот четвертого звена относительно первого сопровождается уменьшением...

Номер патента: 162434

Опубликовано: 01.01.1964

МПК: B24B 7/14, E01B 31/12

Метки: 162434

...рельсов вальцев: жестко закрепленного на силовой раме 5 вальца б и трех вальцев 7, перемещающихся в плоскости, перпендикулярной оси обрабатываемого рельса, при помощи гидроцилиндров 8. Станок перекатывается по монорельсу и рельсовой плети на роликах 9.Для перемещения рабочих органов станка вдоль оси обрабатываемого рельса и крепления станка служит гидропривод, состоящий из напорного бака 10, шестеренчатого насоса 11, фильтра 12, распределительных золотников 1 З, предохранительного клапана 14, регулирующего давление в гидроцилиндрах, гидроаккумулятора 15, обеспечивающего постоянное давление в гидросистеме, и двух вентилей 1 б,После срезки сварочного уплотнения стыка рельсовую плеть с предварительно нагретым стыком подают к станку. Раму...

Номер патента: 163197

Опубликовано: 01.01.1964

МПК: E01B 19/00, E01B 29/02

Метки: 163197

...крановая тележка перемещается сиг, 1; на фиг,наклоном и укладывает рельсовое звено надорожная платфор- подготовленный балласт. Известные путеукладчипутей состоят из передвипути платформы, на бокуложены направляющие;помощью электр одвигаткрановая тележка, оборузахватом для рельсовых зОсобенность предлагаесостоит в том, что направой тележки выполненыимеют подъем в направсредней части и наклонЭто позволяет вывешивапри его перемещениивдоль платформы и уклНа фиг. 1 схематическваемый путеукладчик, вито же, с разрезом по А-А3 - то же, в момент уклаЧетырехосная железнома путеукладчика имеет боковые стенки 1, вверхней части которых предусмотрены желобчатые криволинейные направляющие 2, предназначенные для опоры и передвижения поним крановой...

Номер патента: 164314

Опубликовано: 01.01.1964

Авторы: Лапуков, Проектно, Сооружений, Хасин

МПК: B24B 41/00, E01B 31/17

Метки: переводов, передвижное, путь, стрелочных, уложенных, шлифовки, элементов

...ось, на которую насажена поворотная каретка с кронштейнами, несущимц пару ходовых катков, опирающихся ца вторую нитку рельсов.Устройство в таком выполнении обеспечивает шлифовку уложенных в путь элементов стрслочцого перевода по всей их длине и вертикальную подачу шлифовальцого круга,На чертеже схематически изображено ш,ъ- фовальное устройство,На направляющих 1 рамы 2 перемещается механизм поперечной подачи шлцфовального круга 3, выполненный в виде суппорта 4 с укрепленной на нем поворотной площадкой 5,Один конец рамы соединен с помощью поворотных рычагов 6 с винтами 7, предназначенными для подъема или опускания рамы с концевыми катками 8. На другом конце рамы с горизонтальной осью 9 смонтирована поворотная каретка с кронштейнами 10,...

Номер патента: 165188

Опубликовано: 01.01.1964

МПК: E01B 9/28, E01B 9/46

Метки: 165188

...типов ны с асимметрично полками для упора опирания на подош перестановки и пер ой ниясо ноНа чертеже гулируемое реВ углублени укладывается ционная про е 25 одлисная группа1 б 8 В. П, Демидов и роектно-конструкторское бюро сооружений МинистерстваИзвестны рельсовые скрепления для мо литных подрельсовых оснований, включаю двухреоордчатую подкладку, укладываем на упругую прокладку, жесткие клеммы и кладные болты. Однако такие скрепления обеспечивают регулирования рельсовой ко по высоте и ширине, а также применимы то ко для одного типа рельсов.Особенность описываемого рельсов скрепления состоит в том, что его клеммы полнены с асимметрично расположенными них полками, предназначенными для упора реборду подкладки и для опирания на дошву...

Номер патента: 166723

Опубликовано: 01.01.1964

Авторы: Беленький, Гуревич, Козлов, Ларин, Проектно

МПК: B23D 45/00, B27B 5/00, E01B 31/04 ...

Метки: передвижное, пути, резки, рельсов, уложенных

...и связана с двуплечим рычагом, присоединенным к штоку гидроцилиндра, при выдвижении которого рельс зажимается между скобой и пинолью, При таком выполнении зажимного механизма обеспечивается надежная работа всего устройства.На чертеже схематически изображено пе. редвижное устройство для резки уложенных в путь рельсов.На подъемно-опускной раме 1, опирающейся роликами 2 на рельсы 3, смонтированы: шпиндельная головка 4 с дисковой пилой 5; зажимной механизм, включающий скобу б с угольником 7, подводимые под подошву рельса с помощью гидроцилиндра 8, и пиноль 9 с 2двуплечим рычагом 10, связанным с гидроцилиндром 11 через шток 12; устройство для охлаждения дисковой пилы, состоящее из бачка 13 для жидкости, компрессора с электродвигателем (на...

Номер патента: 167209

Опубликовано: 01.01.1965

МПК: E01B 7/14

Метки: двойного, крестовина, перевода, стрелочного, тупая

...тупой крестовины двойного стрелочного перевода является то, что ее затвор выполнен в виде клина, размещенного у контррельса, Подъем и опускание клина в вертикальном пазу желоба производится с помощью кулисы, которая приводится в действие от привода переводного механизма соответственно положению стрелок, участвующих в маршруте движения по стрелочному переводу,Такая конструкция крестовины позволяет монтировать на них затвор и автоматизировать управление им,На фиг. 1 показано расположение клина затвора на тупой крестовине, вид в плане; на фиг. 2 - кулиса с наклонными вырезами, в разрезе; на фиг. 3 - электрическое соединение приводов стрелок и затвора по двухпрогодной схеме.Клин 1 затвора расположен между горлом и острием тупой...

Номер патента: 167210

Опубликовано: 01.01.1965

Авторы: Изобретепи, Лапунов, Песельник, Тарасенко

МПК: B66D 1/26, B66D 1/28, E01B 29/06 ...

Метки: одиночной, смены, шпал

...только ца участках, закрытых для движения поездов.Особенностью предлагаемого устройствадля одиночной смены шпал является то, чторама тележки снабжена упорами, которымцоца крепится за подошву рельса, и кронштей. 10нами для опирация ца концы шпал, соседнихс заменяемой. На раме установлена двухбарабанная лебедка, тросы которой через направляющие ролики, свободно вращающиеся наосях, закрепленных на раме, присоединяются 15к крюкам захвата, закрепленного на концешпалы.%Устройство располагается за пределами габарита подвижного. состава и не требует перерыва движения поездов. Наличие двух барабанов в лебедке позволяет уменьшить диаметр каждого троса, увеличить цх эластичность и облегчить запасовку при работе,Захват выполнен в виде плиты...

Номер патента: 167211

Опубликовано: 01.01.1965

Автор: Знаменский

МПК: B65G 67/12, E01B 29/17, E01B 29/44 ...

Метки: выгрузки, длинномерных, плетей, подвижного, рельсовых, состава

...предусмотренной проектом укладки бесстыкового пути,В процессе выгрузки за сущзакрепляется только первая пле чего выгружаются все остадвихкении поезда.Сцепление плети со следующей осущ ляется автоматически, путем взаимодей сцвпных устройств, представляющих с подвижные и неподвижные захваты, при ленные к концам плетей (уравнител рельсов). Сцепные устройства, в случа обходимости, регулируют по длине в за мости от температурных удлинений или рочений рельсовых плетей в момент пх выгрузки.При таком способе осуществляется непрерывный процесс выгрузки с зацеплением пле тей при безостановочном движении поезда, атакже сокращается время на выгрузку.На фпг. 1 изображено расположение плетейи уравнительных рельсов на подвижном составе; на...

Номер патента: 167516

Опубликовано: 01.01.1965

МПК: E01B 7/12

Метки: 167516

...криволинейная крестовина.Рабочий кант 1 по .боковому пути криволинейной крестовины и рабочий кант 2 по прямому пути очерчены по кривым или ломанымлиниям. Радиус изгиба рабочего канта прямого направления пути Яр,принимается равиым радиусу изгиба рабочего канта бокового направления пути УооДля улучшения условий иеректывииподвижного состава с уСовика 3 на сердечник 4 усовик по прямому направлению пути смещен относительно сгоего исходного положения (указанного на чертеке пунктиром) и величиггу и, которая равна стреле прогиб рабочего канта 2.10 Благодаря смещениео усовика желооа б иопрямому и боковому пути одинаковы,крестовина симметрична относительно своей проДОЛЬНОй ОСИ,При равных желобах величина самого з кого пространства крестовины...

Номер патента: 168745

Опубликовано: 01.01.1965

Авторы: Еср, Жулего, Нестеренко, Технй

МПК: B66F 5/04, E01B 29/22

Метки: гидравлический, двухниточный, путеподъемник

...12 и маслопровод 20 вмаслобак 21.Для пуска левого гидродомкрата 3 в рабо 30 чее положение золотник 7 переставляется в положение, при котором масло проходит по маслопроводу 22 в цилиндры гидравлического фиксатора 17.Поршень 23 фиксатора и связанный с ним шток 24 смещаются вправо, открывая путь маслу в нижнюю полость цилиндра вспомогательного гидродомкрата. При этом поршень 26 вспомогательного гидродомкрата перемещается вверх до тех пор, пока гидродомкрат 3 не примет вертикальное положение, В это время масло из верхней полости цилиндра гидродомкрата 16 поступает по маслопроводу 26 через золотник 7 и маслопровод 20 - на слив. Установив гидродомкрат 3 в вертикальное положение, тем самым золотник 7 переводят в плавающее положение, при...

Номер патента: 168748

Опубликовано: 01.01.1965

Авторы: Елсаков, Проектно, Сооружений

МПК: B61L 5/02, E01B 7/00

Метки: железнодорожного, стрелка, стрелочногоперевода

...для железнодорожного стрелочного перевода.Стрелка включает два рамных рельса 1 и 2, гибкие остряки 3 и 4, соединенные между собой стрелочной тягой 5, находящейся в конце остряков, тягу б, установлен ны строжки остряков и стр в конце строжки остряков. Стрелка имеет переводной механи 5 диненный рабочей тягой 9 через не чий рычаг 10, закрепленный на неп станине 11, с тягой 12 и стрелочной переводной механизм 13, связанный тягой 14 со стрелочной тягой 5. Стрел 10 того, имеет устройство, включающе руемую тягу 15, связанную через ко рычаги 16 и 17, закрепленные на непо станинах 18 и 19, и тяги 20 и 21 со ст ми тягами 6 и 7. 15 Стрелка работает следующим обра реводные механизмы 8 и 13 приводят ние рабочие тяги 9 и 14. Рабочая тяга мещает...

Номер патента: 170411

Опубликовано: 01.01.1965

Автор: Ков

МПК: E01B 27/02, E02F 3/76

Метки: 170411

...вертикальных направляющих 20 толкающей рамы. Шток гидроцилиндра взаимодействует с коротким плечом неравноплечного рычага.На чертеже изображен описываемый раоочий орган, вид сбоку. 25К неравноплечему рычагу 1, который имеет возможность поворачиваться относительно оси шарнира 2, смонтированного в верхней части отвала 8, шарнирно прикреплена передняя опорная лыжа 4. С тыльной стороны отвала 30 установлена задняя опорная лыжа а, шарнирно прикрепленная к гидравлическому цилиндру 6, который включен в кинематическую цепь, соединяющую обе лыки. Гидроцилиндр перемещается в вертикальных направляющих 7 толкающей рамы 8, а его шток 9 взаимодействует с коротким плечом неравноплечего рычага.При повороте в продольной вертикальной плоскости...
