E01B 11/26 — с концами рельсов, входящими один в другой

Номер патента: 35868

Опубликовано: 30.04.1934

Автор: Яковлев

МПК: E01B 11/26

Метки: рельсовое, соединение, стыковое

...имеет паз, составляемый двумя щеками, а другой - бесподошвенный, вставляемый в паз - головку с шейкой. Для скрепления применен двухголовый вкладыш, вставляемый в соответствующее отверстие и зажимаемый пружинящей скобой.На чертеже фиг. 1 изображает, вид предлагаемого соединения спереди; фиг. 2 - перспективный вид конца рельса с пазом; фиг. 3 - перспективный вид бесподошвенного конца рельса; фиг. 4 - перспективный вид вкладыша, и фиг, 5 - перспективный вид пружинящей скобы.Скрепление рельсов достигается следующим образом. Бесподошвенный конец рельса по фиг. 3 вставляется в паз б конца рельса по фиг, 2 между щеками 5, затем в отверстия 1 О вкладываются двух-,РУ и ц оловкачи 7 с углублениями 8; для натяжения щек рельса головки 7...

Номер патента: 51184

Опубликовано: 01.01.1937

МПК: E01B 11/26

Метки: 51184

...скользить один по другому,.Удобный способ изготовления таких стыков состоит в том, что несколько рельсов 1, 1 помещаются на поверхности цилиндрического барабана 16 (фиг. 7), причем концы 16 а поддерживаются в опорах 17. Эти :опоры составляют часть бабок 18, несущих на себе инструменты (резцы) 19, при помощи которых осуществляется одновременно обточка концов 3, 4 рельсов, Барабан имеет так.же промежуточные подшипники, число которых зависит от длины рельсов и барабана, В показанном на чертеже примере инструменты 19 неподвижны, а барабан 16 вращается, но при желании можно применить вращающиеся инструменты и неподвижный барабан,В форме выполнения, показанной на фиг. 7, 8 и 9, барабаны 16 вращаются и передвигают рельсы 1 перед резцами 19...

Номер патента: 1266918

Опубликовано: 30.10.1986

Автор: Ильяшенко

МПК: E01B 11/00, E01B 11/22, E01B 11/26 ...

Метки: рельсовый, стык

...ЛХ: а(1+ соз - .У),Ьр 35где 11. - высота рельса;- расстояние от,верха головкирельса до рассчитываемой точки;аа - амплитуда вертикальной коси 40нусоиды, принятая из условий того, что вектор упругой продоль"ной волны при отражении от плоскоститорцовой неровности в точках у=Бр/4или у =.(3/4) Ьр направлен в первыйузел стоячей волны, расположенный отконца рельса на расстоянии (1/2)К,где сщ - длина стоячей волны, равная высоте рельса.Торцовая поверхность 5 рельса 1в плане выполнена выпуклой в формекосинусоиды с .периодом, равным ширинеголовки рельса 1 и экстремумом,расположенным на середине ширины 6,головки рельса 1 и равным 20,. Торца- фвая поверхность 6 рельса 2 в планевыполнена вогнутой в Форме косинусоиды с периодом, равным ширине ь...

Номер патента: 1449611

Опубликовано: 07.01.1989

Автор: Рысев

МПК: E01B 11/26

Метки: рельсовый, стык

...стыкуемых концоврельс от бокового и вертикального;смещения относительно друг друга и 25,равномерного распределения нагрузкина их концы в период прохождения ко"лес подвижного состава, а также имеют возможность перемещаться вдольоси рельса при линейных деформацилх 3 Оот температурного режима.Го стороны головки стыкуемые концы имеют удлиненные продольные скосы7 ггубиной на половину высоты рельса е35Использование развитой головкипозвопяет выполнить удлиненные скосы 7 без ее ослабления.Рельсовый стык работает следую"щим образом,. 40Стыкуемые концы рельсов 1 и 2соединяют между собой так, чтобы опережающие выступы 5 входили в отстающие пазы б, а продольные скосы 7 обраэовывали щель 8 и зазор 9, которые должны монтироваться с учетом времени...

Номер патента: 1686052

Опубликовано: 23.10.1991

Автор: Кобзуненко

МПК: E01B 11/24, E01B 11/26

Метки: рельсов, соединение, стыковое

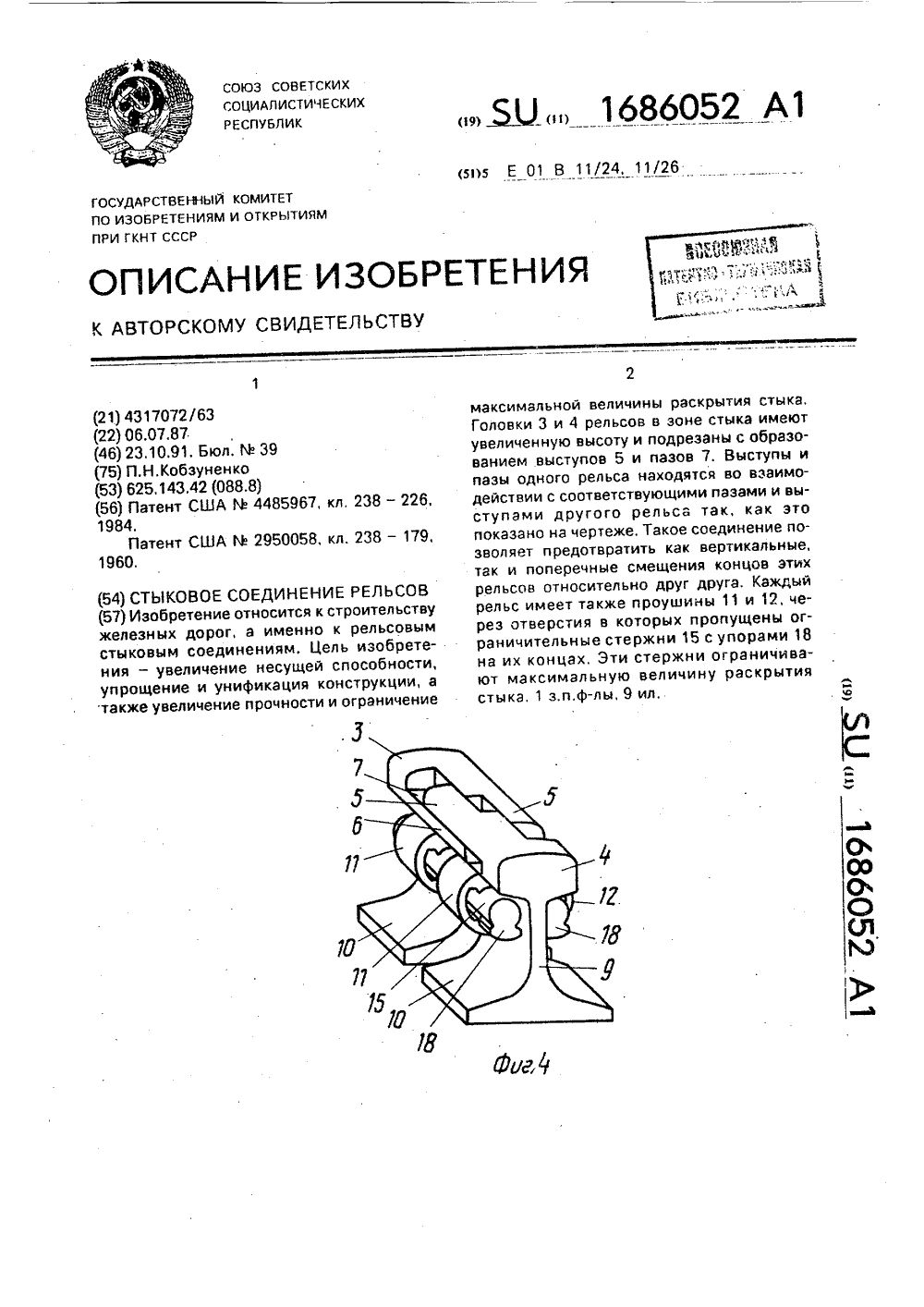

...соосные отверстия, в которые плотновставлены ограничительные стержни, имеющие на концах упоры.На фиг.1 изображено стыковое соединение рельсов с ограничительными стерхнями в виде болтов с гайками, вид сбоку; нафиг,2 - то же, вид сверху; на фиг,3 - то же,5 10 15 2 0 30 3 40 15 50 55 аксонометрическая проекция конца одного иэ рельсов; на фиг,4 - стыковое соединение рельсов с ограничительными стержнями, имеющие упоры в виде фигурных головок, аксонометрия; на фиг.5 - то же, аксонометрическая проекция одного из рельсов; на фиг,6 - конец рельса, вид сбоку:, на фиг,7 - разрез А - А на фиг,б; на фиг.8 - разрез Б - Б на фиг.6; на фиг,9 - ограничительный стержень, имеющий упоры в виде фигурных гоЛОВО,Стыковое соединение включает рельсы 1 и 2,...

Номер патента: 1691443

Опубликовано: 15.11.1991

Автор: Касылкасов

МПК: E01B 11/26, E01B 11/32

Метки: рельсовое, соединение, стыковое

...палец 7 с головкой.Повышение ремонтопригодности производится следующим образом. п.5 Оао 1691443 А 2 состоит в повышении ремонтопригодности. Рельсовое стыковое соединение содержит рельсы, к шейкам которых прикреплены консольные горизонтальные элементы 1 и 2, каждый из которых выполнен в плане из двух частей, симметрично расположенных относительно продольной оси рельсов. Каждая часть связана с соответствующей шейкой рельса посредством разъемного крепежного соединения 5 и 6. Элементы 1 и 2, в которых выполнены соосные овальные отверстия, соединяются пальцем 7 с головкой, 2 ил. При разрушении, например, элементов 1 снимается крепеж 5 (крепежные болты) и заменяется одна или обе части элемента 1, Новые части накладываются с обеих сторон...

Номер патента: 1744165

Опубликовано: 30.06.1992

Авторы: Быков, Першина

МПК: E01B 11/26

Метки: рельсовое, соединение, стыковое

...не может проваливаться в зазор между рельсами (колесо находится на одной части рельса, затем на двух частях, затем на другой части рельса и оно не может проваливаться в зазор между рельсами) и тем самым предотвращают удары колеса о стыки рельсов, На-,конечники предлагаемого рельса короче иконструктивно проще, а следовательно, гораздо технологичнее и дешевле в изготовле 5 нии по сравнению с наконечниками рельса,принятого за прототип. Выемки 8, 9 концевого участка 2 и выступы 6, 7 участка 3 расположены яа вертикальной оси 0-0 рельса1, причем глубина выемок 8, 9 и высота вы 10 ступов 6, 7 составляет одну четвертую частьобщей высоты рельса 1, Такое распределение по высоте выступов обеспечивает ихравнопрочность при изгибе...

Номер патента: 1791497

Опубликовано: 30.01.1993

Авторы: Бобринский, Гендель

МПК: E01B 11/26

Метки: рельсовое, соединение, стыковое

...и сложная конструкция выступов,Цель изобретения - повышение надежности.На фиг. 1 показано стыковое соединение, вид в плане; на фиг,2 - то же, вид сбоку; на фиг, 3 - показаны концы рельсов в изометрии.Рельсовое стыковое соединение включает в себя рельсы 1, смонтированные на шпалах 2 через подкладки 3, Стык расположен нэ весу. Концы рельсов 1 выполнены с находящимися друг с другом в зацеплении ответными выступами 4,И впадинами 5, чередующимися по ширине рельсов 1 и ориентированными в продольной вертикальной плоскости, а торцы выступов 4 выполнены с ответными чередующимися по высоте рель са 1 и лежащими в вертикальных плоскостяхдополнительными выступами 6, профиль которых очерчен по кривой линии, Приэтом виде зацепления предотвращается...
