E01B 11/14 — целые однодетальные накладки, охватывающие подошву рельсов

Номер патента: 71935

Опубликовано: 01.01.1948

Автор: Редин

МПК: E01B 11/14, F16B 2/06, F16B 7/18 ...

Метки: рельсовый, стык

...подкладка выполнена в виде плоской пружины, деформируемой при затяжке накладок. Рельсовый стык с накладками, нижние кромки которых Охватывают подошьу рельсов вместе с подкладкой, уложенной вдоль рельсОВ под подошвами их соединяемых концов, известны.Сущность изобретения заключается в том, что, с целью обеспече- ИИЯ УПРУГОСТИ Стыка, ПОДКЛаДКа ВЬЦЯОЛПЕНа В ВИДЕ ПЛОСКОЙ ПРУЖИНЫ, деформируемой при затяжке накладок.На фик. 1 изображен поперечный оазрез стыка:, фик. 2 - боковой вид стыка.Накладки 1 снабжены нижними кромками 2 и 3, захватывающими подоы соединяемых концов рельс, причем кромка 3 имеет такой паз, что в нем помещается и пружинная подкладка 5, расположенная между двумя стяжными болтами б. Кроме этих болтов стык снабжен болтами 7,...

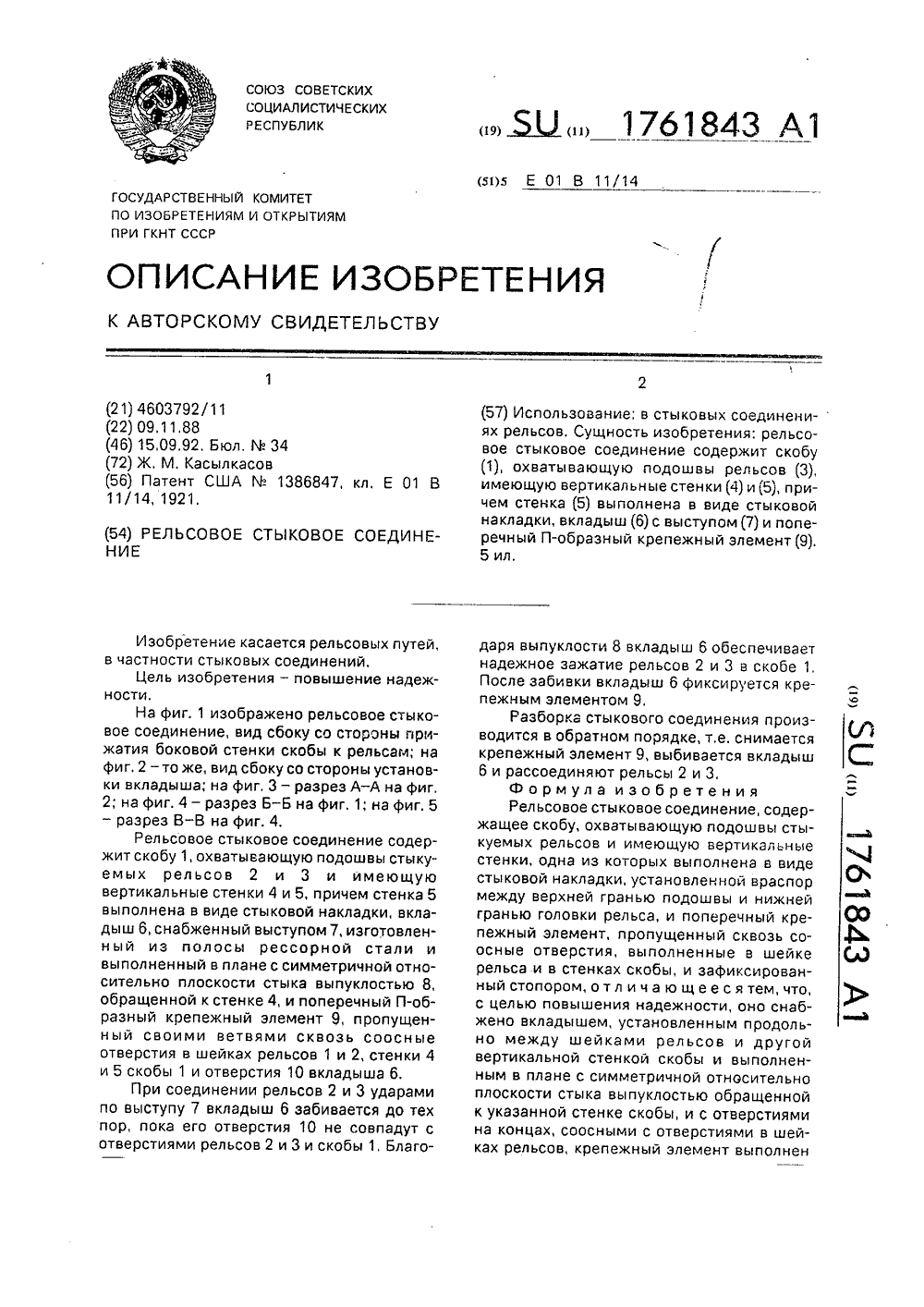

Номер патента: 1761843

Опубликовано: 15.09.1992

Автор: Касылкасов

МПК: E01B 11/14

Метки: рельсовое, соединение, стыковое

...его отверстия 10 не совпадут с отверстиями рельсов 2 и 3 и скобы 1, Благо(57) Использование: в стыковых соединениях рельсов. Сущность изобретения: рельсовое стыковое соединение содержит скобу (1), охватывающую подошвы рельсов (3), имеющую вертикальные стенки (4) и (5), причем стенка (5) выполнена в виде стыковой накладки, вкладыш (6) с выступом (7) и поперечный П-образный крепежный элемент(9).5 ил,даря выпуклости 8 вкладыш 6 обеспечивает надежное зажатие рельсов 2 и 3 в скобе 1, После забивки вкладыш 6 фиксируется крепежным элементом 9,Разборка стыкового соединения производится в обратном порядке, т,е. снимается крепежный элемент 9, выбивается вкладыш 6 и рассоединяют рельсы 2 и 3,Формула изобретения Рельсовое стыковое соединение,...

Номер патента: 1791495

Опубликовано: 30.01.1993

Автор: Касылкасов

МПК: E01B 11/14

Метки: рельсовое, соединение, стыковое

...установить соответствие его критерию еновизна"."При изучении других известных технических решений в данной области техникипризнаки, отличающие заявляемое изобре(57) Использование; в рел соединениях. Сущность и совое стыковое соединен . сатор рельсов, выполненн охватывающей подошвы р ремычкой, а параллельны чены шейки, причем установлены враспор по о вкам рельсов, а их койцы ны, 2 ил. тение от прототипа, не был потому они обеспечивают за ническому решению соответс "существенные отличия".На фиг, 1 изображено ре вое соединение, вид сбоку; н рез А - А на фиг. 1. В рельсовом стыковом с рельсы 1 и 2 помещены в упруго ющем элементе в виде скобы с ве ми ветвями 3, которые выполн накладок, а их концы установле по отношению к головкам...

Номер патента: 1794968

Опубликовано: 15.02.1993

Автор: Штерн

МПК: E01B 11/14

Метки: рельсовое, соединение, стыковое

...2 и связаныдруг с другом посредством крепежных элементов, и трехгранный в поперечном сече- ЗО Формула изобретения 1. Рельсовое стыковое соединение, содержащее скобу, перемычкой которой охвацены подошвы стыкуемых рельсов, а концы ветвей расположены вертикально по обе стороны от шеек рельсов и связаны друг с другом при помощи крепежных элементов, пропущенных через соосные отверстия, выполненные в ветвях скобы и в шейках рельсов, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности, оно снабжено трехгранным в поперечном сечении клином, размещенным продольно между перемычкой скобы и подошвами рельсов, причем нии клин 3, размещенный продольно между перемычкой скобы 1 и подошвами рельсов 2, причем центральное ребро клина 3...
