Рельсовое стыковое соединение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1791497
Авторы: Бобринский, Гендель
Текст

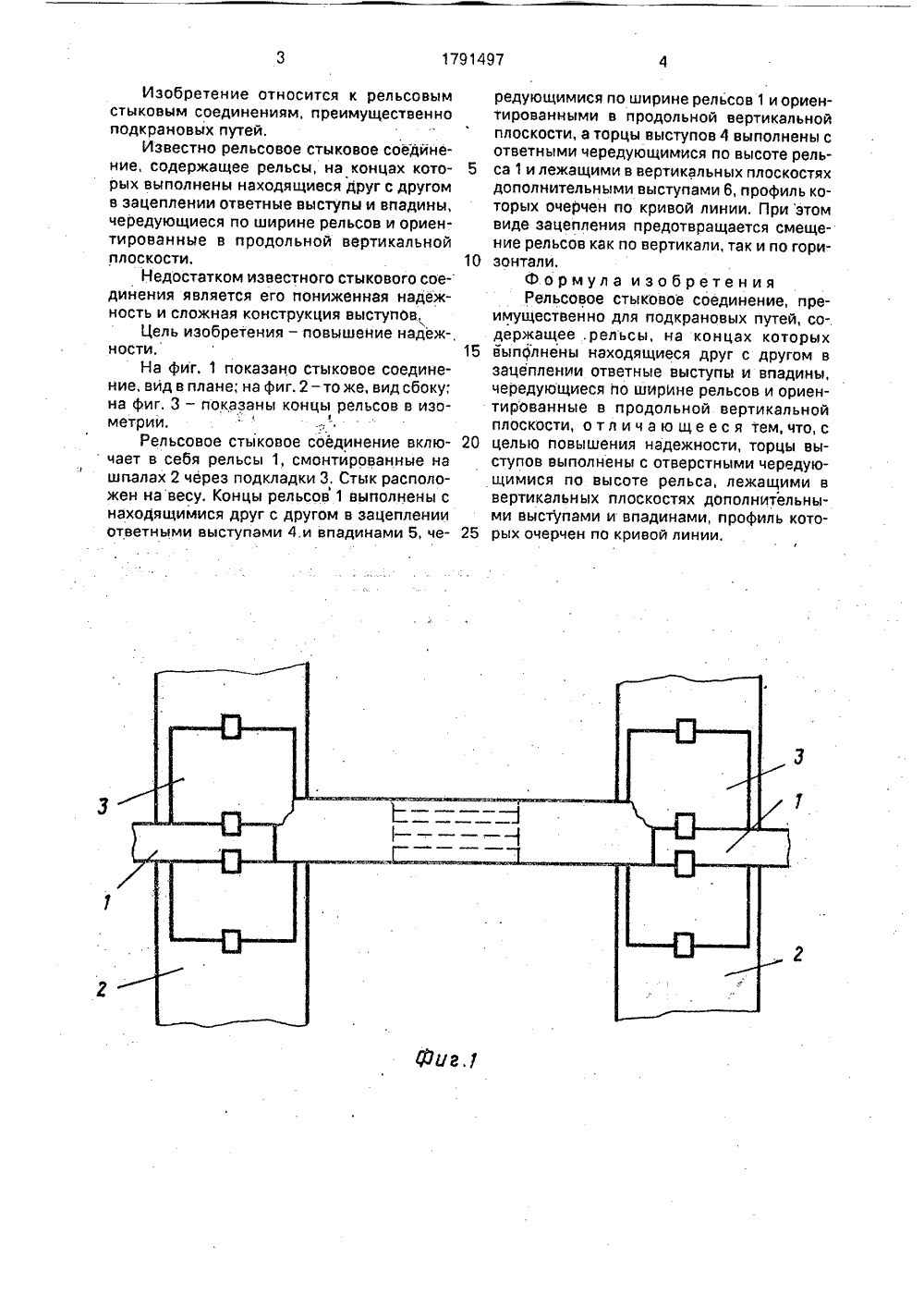

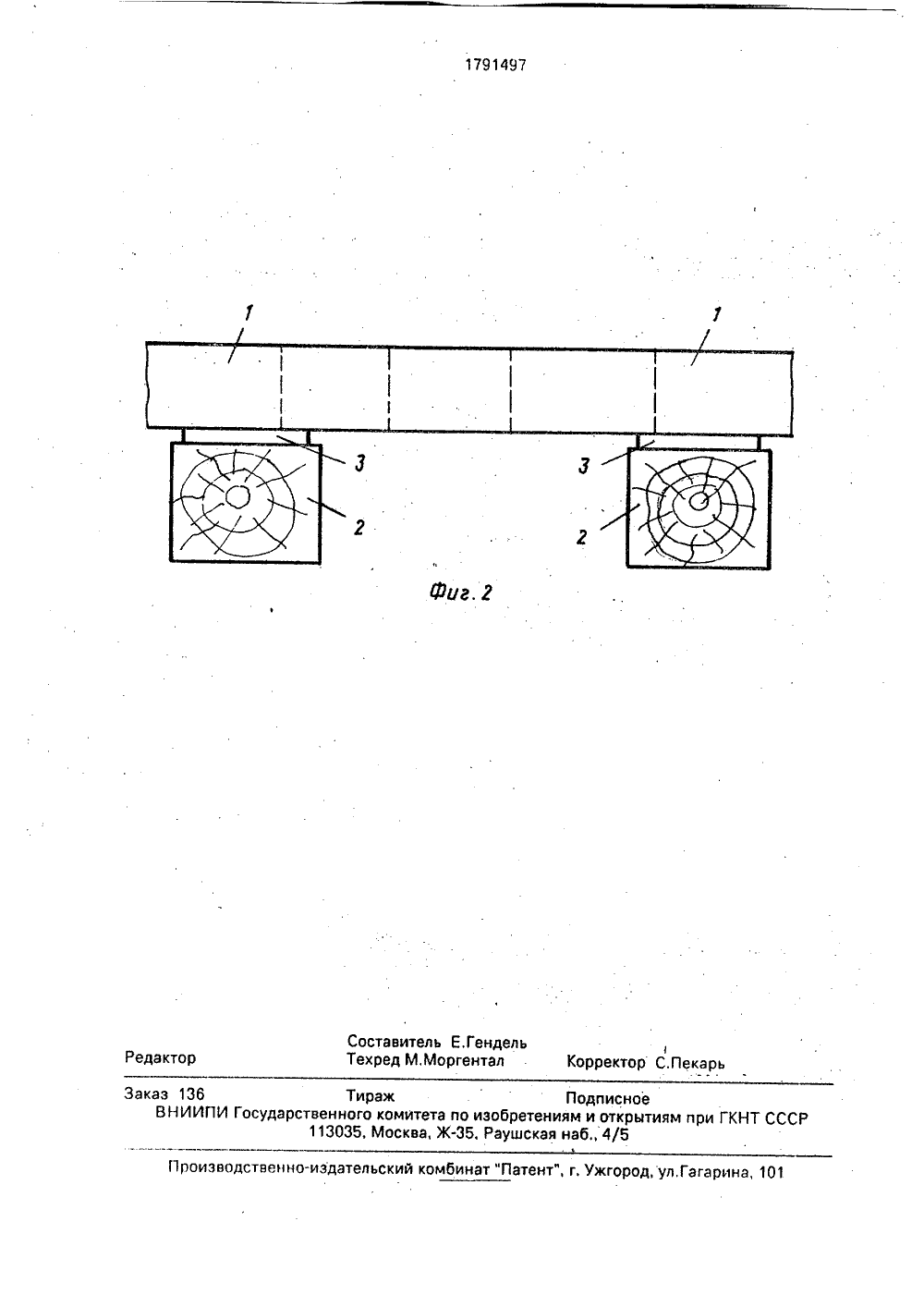

(51)5 Е 01 В 11/26 ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССРГОСПАТ НТ СС Р е с )ПИСАНИЕ ИЗОБРЕТЕНИ К АВТО УУ СВ ВУ(57) ИспользовансоединенияхСусовое стыковое сосы 1, концы кответными выступцы выступов 4 выпми выступами 6,по кривой линии,ЕФ 2993647,(56) Патент Скл. Е 01 В 25 юл. М 4ель, А,Н. Бобринский и Т.Е,ие, в рельсовых стыковых щность изобретения: рель единение содержит рель оторых выполнены с ами 4 и впадинами 5. Тор олнены с дополнительны профиль которых очерчен 3 ил.Изобретение относится к рельсовым стыковым соединениям, преимущественно подкрановых путей.Известно рельсовое стыковое соединение, содержащее рельсы, на концах которых выполнены находящиеся друг с другом в зацеплении ответные выступы и впадины, чередующиеся по ширине рельсов и ориентированные в продольной вертикальной плоскости.Недостатком известного стыкового соединения является его пониженная надежность и сложная конструкция выступов,Цель изобретения - повышение надежности.На фиг. 1 показано стыковое соединение, вид в плане; на фиг,2 - то же, вид сбоку; на фиг, 3 - показаны концы рельсов в изометрии.Рельсовое стыковое соединение включает в себя рельсы 1, смонтированные на шпалах 2 через подкладки 3, Стык расположен нэ весу. Концы рельсов 1 выполнены с находящимися друг с другом в зацеплении ответными выступами 4,И впадинами 5, чередующимися по ширине рельсов 1 и ориентированными в продольной вертикальной плоскости, а торцы выступов 4 выполнены с ответными чередующимися по высоте рель са 1 и лежащими в вертикальных плоскостяхдополнительными выступами 6, профиль которых очерчен по кривой линии, Приэтом виде зацепления предотвращается смещение рельсов как по вертикали, так и по гори зонтали.Формула изобретения Рельсовое стыковое соединение, преимущественно для подкрановых путей, со-.держащее .рельсы, на концах которых 15 выполнены находящиеся друг с другом взацеплении ответные выступы и впадины, чередующиеся по ширине рельсов и ориентированные в продольной вертикальной плоскости, о т л и ч а ю щ е е с я тем, что, с 20 целью повышения надежности, торцы выступов выполнены с отверстными чередующимися по высоте рельса, лежащими в вертикальных плоскостях дополнительными выступами и впадинами, профиль кото рых очерчен по кривой линии.1791497 Корректор С.Пекар акто Заказ 136 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Составите Техред М,Е.Генделргентал
СмотретьЗаявка
4737582, 11.09.1989
Е. Г. Гендель, А. Н. Бобринский и Т. Е. Гендель
ГЕНДЕЛЬ ЕВГЕНИЙ ГРИГОРЬЕВИЧ, БОБРИНСКИЙ АЛЕКСЕЙ НИКОЛАЕВИЧ, ГЕНДЕЛЬ ТАТЬЯНА ЕВГЕНЬЕВНА
МПК / Метки
МПК: E01B 11/26
Метки: рельсовое, соединение, стыковое
Опубликовано: 30.01.1993
Код ссылки
<a href="https://patents.su/3-1791497-relsovoe-stykovoe-soedinenie.html" target="_blank" rel="follow" title="База патентов СССР">Рельсовое стыковое соединение</a>
