Рельсовое стыковое соединение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1791492
Автор: Касылкасов
Текст

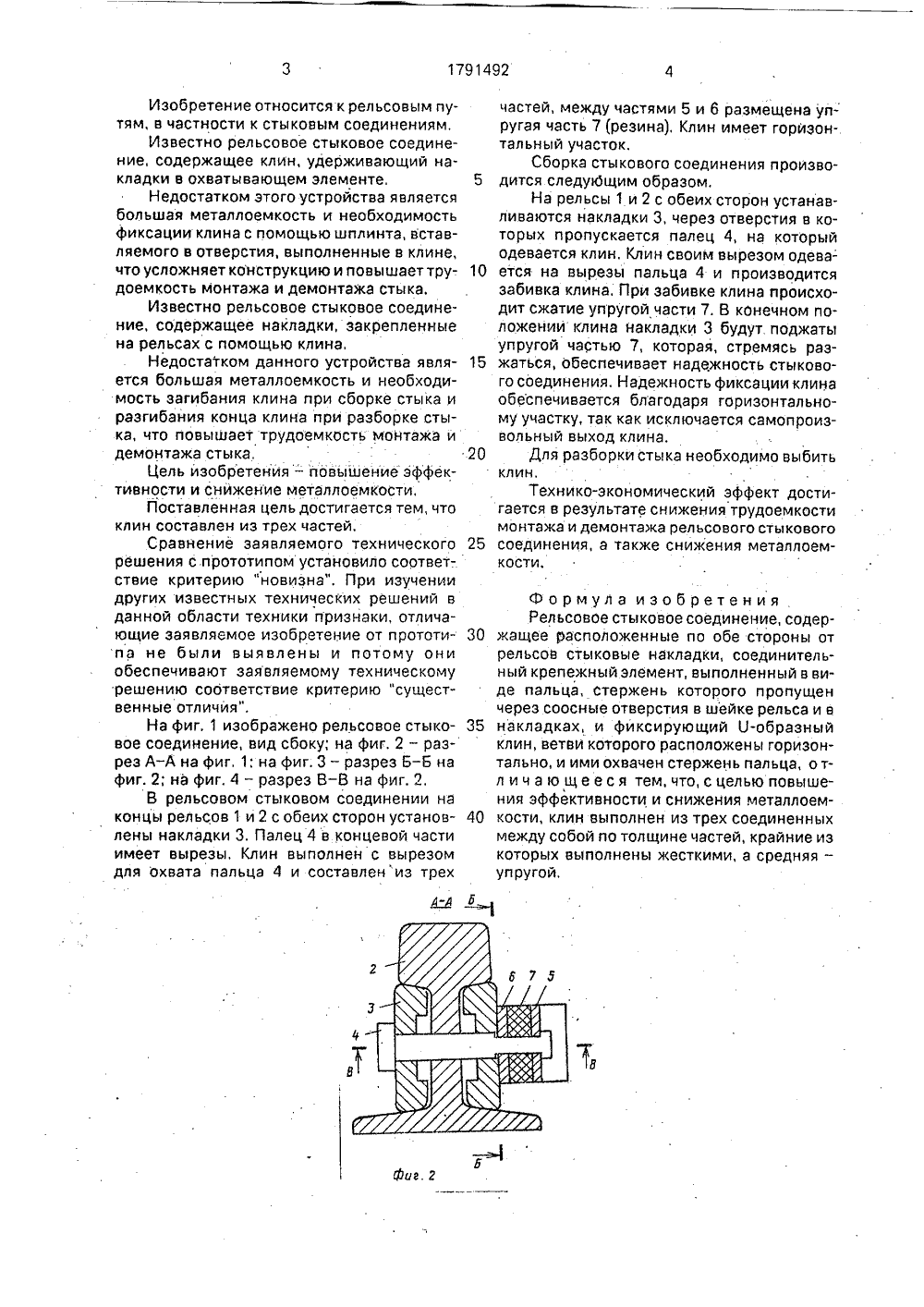

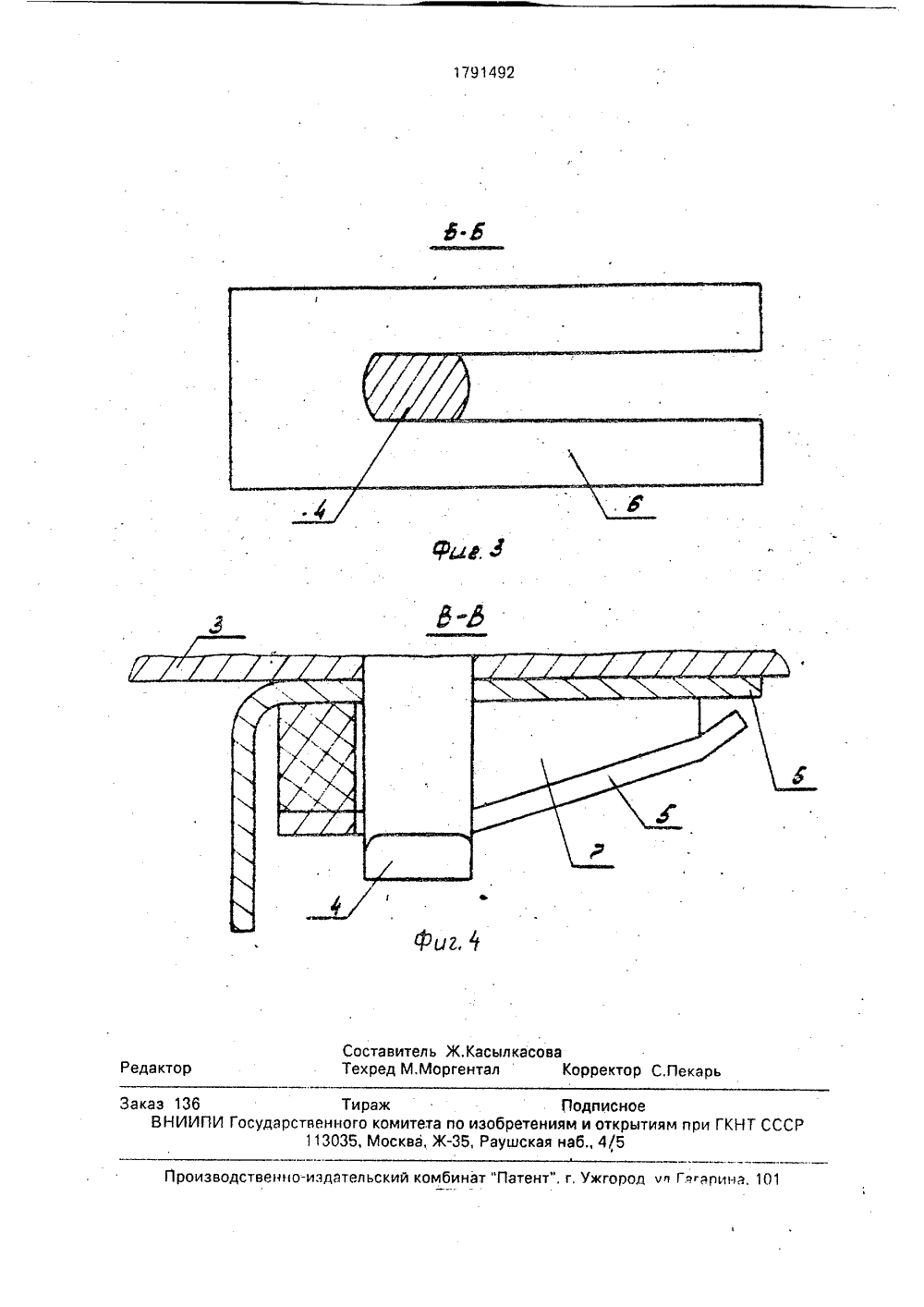

союз соВетскихсоциАлистическиРЕСПУБЛИК 11/О 51)5 Е тно ГОСУДАРСТВЕННОЕ ВЕДОМСТВО СССР (ГоспАтент сссР)САНИЕ ИЗОБРЕТЕН ьство СССР1/06, 1989,КОВОЕ СОЕ ДИНЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Использование: в рельсовых стыковых соединениях. Сущность изобретения: рельсовое стыковое соединение содержит накладки 3, расположенные по обе стороны от рельсов 1 и 2, соединительный элемент 4 и фиксирующий О-образный клин 5, выполненный из трех соединенных между собой частей, крайние из которых выполнены жесткими, а средняя - упругой, 4 ил.Изобретение относится к рельсовым путям, в частности к стыковым соединениям,Известно рельсовое стыковое соединение, содержащее клин, удерживающий накладки в охватывающем элементе, 5Недостатком этого устройства являетсябольшая металлоемкость и необходимостьфиксации клина с помощью шплинта, вставляемого в отверстия, выполненные в клине,что усложняет конструкцию и повышает трудоемкость монтажа и демонтажа стыка.Известно рельсовое стыковое соединение, содержащее накладки, закрепленныена рельсах с помощью клина,Недостатком данного устройства является большая металлоемкость и необходимость загибания клина при сборке стыка иразгибания конца клина при разборке стыка, что повышает трудоемкость монтажа идемонтажа стыка, 20Цель изобретения - повышение эффективности и снйжение металлоемкости,Поставленная цель достигается тем, чтоклин составлен из трех частей,Сравнение заявляемого технического 25решения с прототипом установило соответ-.ствие критерию "новизна". При изучениидругих известных технических решений вданной области техники признаки, отличающие заявляемое изобретение от прототипа не были выявлены и потому ониобеспечивают заявляемому техническомурешению соответствие критерию "существенные отличия".На фиг, 1 изображено рельсовое стыковое соединение, вид сбоку; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - разрез Б - б нафиг.2; на фиг. 4- разрез В-В на фиг, 2,В рельсовом стыковом соединении наконцы рельсов 1 и 2 с обеих сторон установлены накладки 3. Палец 4 в концевой частиимеет вырезы, Клин выполнен с вырезомдля охвата пальца 4 и составлениз трех частей, между частями 5 и 6 размещена упругая часть 7 (резина), Клин имеет горизонтальный участок,Сборка стыкового соединения производится следующим образом.На рельсы 1 и 2 с обеих сторон устанавливаются накладки 3, через отверстия в которых пропускается палец 4, на который одевается клин. Клин своим вырезом одевается на вырезы пальца 4 и производится забивка клина, При забивке клина происходит сжатие упругой части 7. В кОнечном положении клина накладки 3 будут поджаты упругой частью 7, которая, стремясь разжаться, обеспечивает надежность стыкового соединения. Надежность фиксации клина обеспечивается благодаря горизонтальному участку, так как исключается самопроизвольный выход клина.Для разборки стыка необходимо выбить клин.Технико-экономический эффект достигается в результате снижения трудоемкости монтажа и демонтажа рельсового стыкового соединения, а также снижения металлоемкости. Формула изобретения .Рельсовое стыковое соединение, содержащее расположенные по обе стороны от рельсов стыковые накладки, соединительный крепежный элемент, выполненный в виде пальца, стержень которого пропущен через соосные отверстия в шейке рельса и в накладках, и фиксирующий О-образный клин, ветви которого расположены горизонтально, и ими охвачен стержень пальца, о тл и ч а ю щ е е с я тем, что, с целью повышения эффективности и снижения металлоемкости, клин выполнен из трех соединенных между собой по толщине частей, крайние из которых выполнены жесткими, а средняя - упругой,1791492 иг Составитель Ж.КасылкасоваТехред М.Моргентал Корре Пекар едакт изводственно-издательский комбинат "Пате жгород чи Гагарина, 101 Заказ 136 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5
СмотретьЗаявка
4789668, 07.02.1990
Ж. М. Касылкасов
КАСЫЛКАСОВ ЖЕНЫС МАДЫКЕНОВИЧ
МПК / Метки
МПК: E01B 11/06
Метки: рельсовое, соединение, стыковое
Опубликовано: 30.01.1993
Код ссылки
