Рельсовое стыковое соединение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1791499
Автор: Касылкасов
Текст

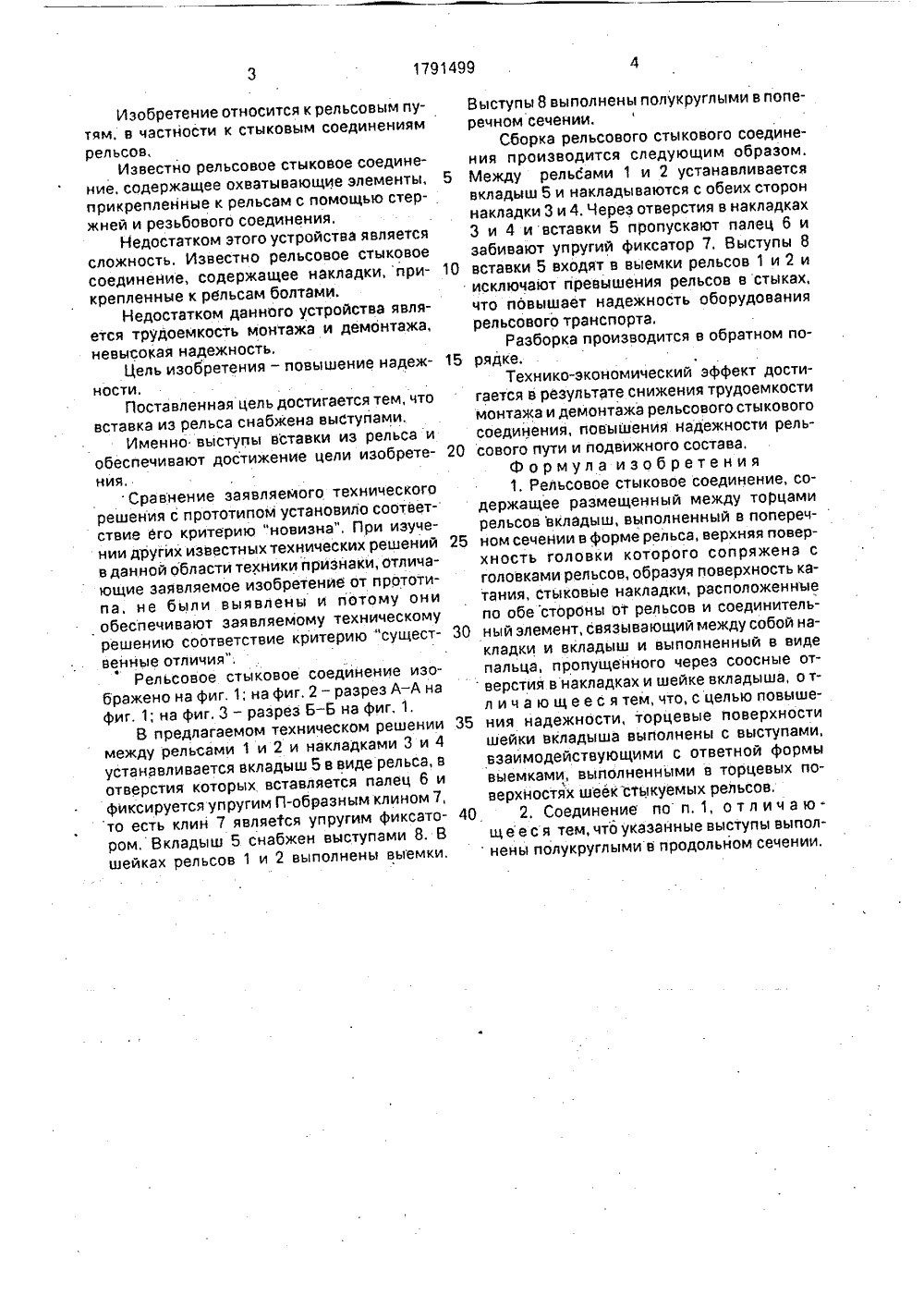

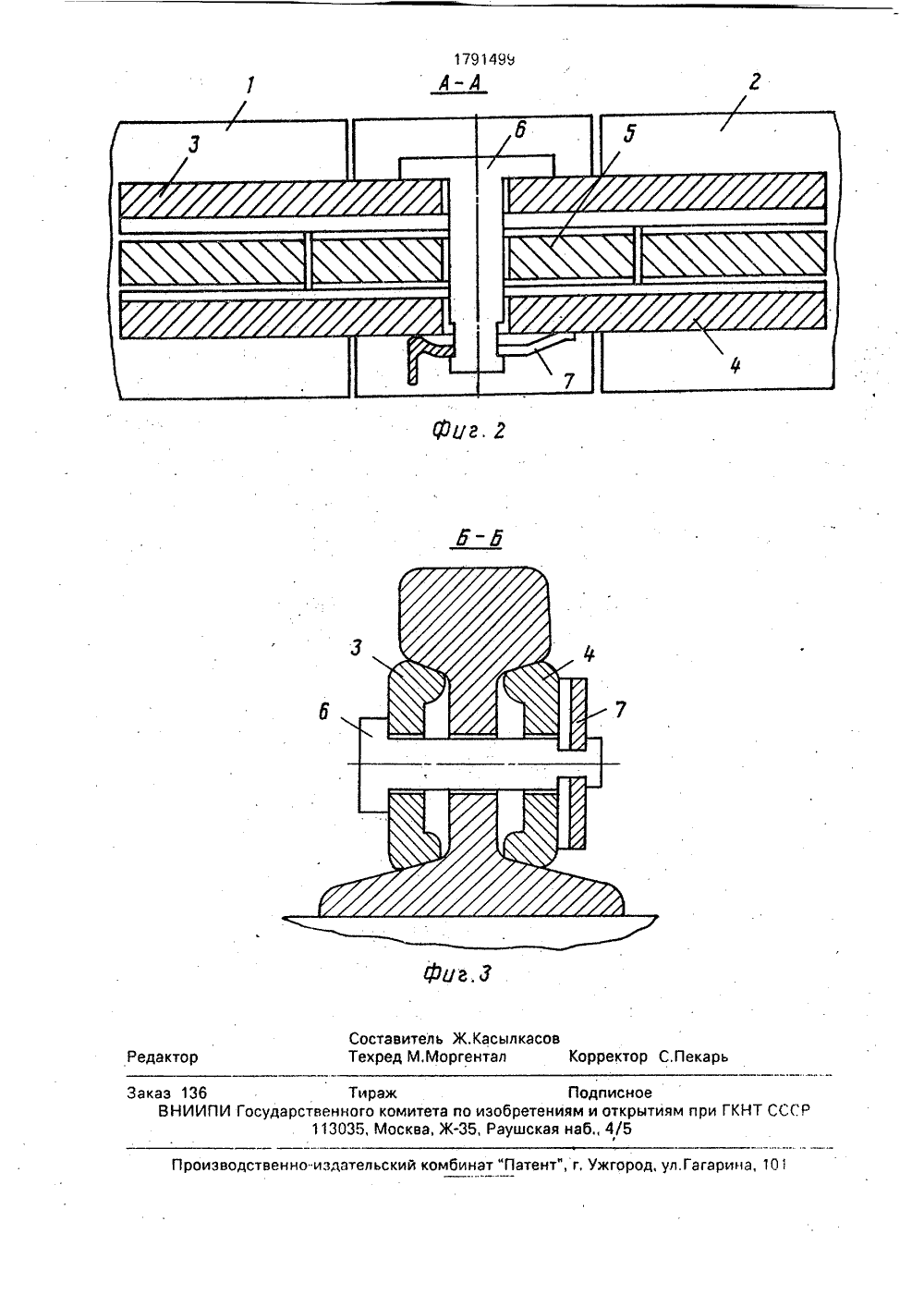

(51) 5 Е 2 С)П ТЕНИ К АВТО М ЕЛЬСТВУ О О ГОСУДАРСТВЕННОЕ ПАТЕНТЙО ВЕДОМСТВО СССР) Использование: в рельсовых путях, Сущсть изобретения; рельсовое стыковое сонение содержит размещенный между цэми рельсов 1 и 2 вкладыш 6 в форме ьса в поперечном сечении, стыковые надки 4 и соединительный элемент 6,. приторцовые поверхности шейки вкладыша ыполнены с выступами 8, а торцовые похности шеек рельсов 1 и 2 - с ответной рмы выемками, 1 з.п, ф-лы, 3 ил,еди тор рел кла чем 5 в ИНЕ- верфоИзобретение относится к рельсовым путям, в частности к стыковым соединениям рельсов,Известно рельсовое стыковое соединение, содержащее охватывающие элементы, прикрепленные к рельсам с помощью стержней и резьбового соединения,Недостатком этого устройства является сложность, Известно рельсовое стыковое соединение, содержащее накладки, прикрепленные к рельсам болтами.Недостатком данного устройства является трудоемкость монтажа и демонтажа, невысокая надежность,Цель изобретения - повышение надежности.Поставленная цель достигается тем, что вставка из рельса снабжена выступами,Именно выступы вставки иэ рельса и обеспечивают достижение цели изобретения.Сравнение заявляемого технического решения с прототипом установило соответствие Его критерию "новизна", При изучении других известных технических решений в данной области техники признаки, отличающие заявляемое изобретение от прототипа. не были выявлены и потому они обеспечивают заявляемому техническому решению соответствие критерию "существенные отличия".Рельсовое стыковое соединение изображено на фиг, 1; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг, 1,В предлагаемом техническом решении между рельсами 1 и 2 и накладками 3 и 4 устанавливается вкладыш 5 в виде рельса, в отверстия которых вставляется палец 6 и фиксируется упругим П-образным клином 7, то есть клин 7 являешься упругим фиксатором, Вкладыш 5 снабжен выступами 8, В шейках рельсов 1 и 2 выполнены вь 1 емки,Выступы 8 выполнены полукруглыми в поперечном сечении.Сборка рельсового стыкового соединения производится следующим образом.5 Между рельсами 1 и 2 устанавливаетсявкладыш 5 и накладываются с обеих стороннакладки 3 и 4, Через отверстия в накладках3 и 4 и вставки 5 пропускают палец 6 изабивают упругий фиксатор 7, Выступы 810 вставки 5 входят в выемки рельсов 1 и 2 иисключают превышения рельсов в стыках,что повышает надежность оборудованиярельсового транспорта,Разборка производится в обратном по 15 рядке.Технико-зкономический эффект достигается в результате снижения трудоемкостимонтажа и демонтажа рельсового стыковогосоединения, повышения надежности рель 20 сового пути и подвижного состава,Формула изобретения1. Рельсовое стыковое соединение, содержащее размещенный между торцамирельсов вкладыш, выполненный в попереч 25 ном сечении в форме рельса, верхняя поверхность головки которого сопряжена сголовками рельсов, образуя поверхность катания, стыковые накладки, расположенныепо обестороны от рельсов и соединитель 30 ный элемент, связывающий между собой накладки и вкладыш и выполненный в видепальца, пропущенного через соосные отверстия в накладках и шейке вкладыша, о тл ич а ю щееся тем,что,с целью повыше 35 ния надежности, торцевые поверхностишейки вкладыша выполнены с выступами,взаимодействующими с ответной формывыемками, выполненными в торцевых поверхностях шеек стыкуемых рельсов.40 2. Соединение по и. 1, о т л и ч а ющ е е с я тем, что указанные выступы выпол нены полукруглымив продольном сечении.фог Составитель Ж. КасылкасовТехред М.Моргентал Корре Реда кто С.Пек роиэводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10 Заказ 136 ВНИИПИ Го 17914994-4 Тиражрственного комитета по иэо 113035, Москва, Ж, Ра Подписноеетениям и открытиям при ГК ская наб 4/5
СмотретьЗаявка
4718688, 12.07.1989
Ж. М. Касылкасов -
КАСЫЛКАСОВ ЖЕНЫС МАДЫКЕНОВИЧ
МПК / Метки
МПК: E01B 11/32
Метки: рельсовое, соединение, стыковое
Опубликовано: 30.01.1993
Код ссылки
