F02B — Поршневые двигатели внутреннего сгорания; двигатели, работающие от сжигания топлива вообще

Страница 36

Поршень для автоматического изменения степени сжатия двигателя внутреннего сгорания

Загрузка...

Номер патента: 928052

Опубликовано: 15.05.1982

Авторы: Литовский, Сербин, Шароглазов

МПК: F02B 75/04

Метки: внутреннего, двигателя, изменения, поршень, сгорания, сжатия, степени

...поршневой палец 6, и обратные клапаны 7. Слив масла из верхней полости осуществляется через сливной клапан 8, иэ нижней чеоез дросселирующее отверстие 9.3 92В корпусе 2 поршня выполнена гидравлическая полость 1 О, в которой происходит перемещение поршенька 11 с обратным клапаном, В канале подвода масла к полости установлен обратный клапан 12, В сливном клапане находится плунжер 13 с жиклером.При. работе двигателя на малых оборотах поршенек с обратным клапаном совершает возвратно-поступательное движение в гидравлической полости, прокачивая масло, поступающее из системы смазки двигателя к плунжеру, установленному в сливном клапане.Слив поданного масла осуществляется через жиклер плунжера диаметр проходного сечения которого...

Устройство для подвода отработавших газов двигателя внутреннего сгорания к турбокомпрессору наддува

Загрузка...

Номер патента: 931924

Опубликовано: 30.05.1982

Авторы: Азбель, Брайнман, Еременко, Коваль, Поляковский, Русаков, Симсон

МПК: F02B 37/02

Метки: внутреннего, газов, двигателя, наддува, отработавших, подвода, сгорания, турбокомпрессору

...7 через кольцевой зазор, охватывающий это сопло. При этом отношение высоты Ь сопла к полной высоте Н преобразователя 13 импульсов выполнено равным 0,2-0,5.В процессе работы двигателяотработавшие газы из ци.пиндров с ,неперекрывающимйся фазами поступают в коллекторы 2 и 3. Из одного коллектора газы поступают в патрубок 4, а из другого - в канал 7, Совпадение осей патрубка и коллектораобеспечивает минимальные гидравлические потери при переходе газов из 55 коллектора в патрубок, Конфузорнодиффузорный закон изменения сечения патрубка позволяет обеспечить 4поворот .потока газов на 90 с высокой мгновенной скоростью при минимальных потерях. Минимальные потери достигаются при расположении максимального.сечения патрубка в местемаксимальной...

Роторно-поршневой двигатель внутреннего сгорания

Загрузка...

Номер патента: 931925

Опубликовано: 30.05.1982

Авторы: Дмитриев, Зиземский, Кисель

МПК: F02B 53/08

Метки: внутреннего, двигатель, роторно-поршневой, сгорания

...оси вала,Недостатком известнявляется низкая эффектнения. ут быть наклонены навст ротора под углом 20-30 в оведенной к трохоиде нения выемок.изображен роторно-поршразрезна фиг2- фиг.1 ротор условно(бог.1Ю 73 О 7 Я Я 3 93192 на валу 3 ротор-поршень 4 с вершинными уплотнениями 5.На поверхности 2 вь 1 полнены впуск" ной канал 6, выпускной канал 7 и дополнительный канал 8 в виде двух рядов 9 и 10 отверстий 11 и 12. За отверстиями дополнительного канала 8 по направлению вращения ротора-поршня 4 выполнены два ряда 13 и 14 щелевых выемок 15 и 16, 16 ширина каждой из которых меньше ширины вершинного уплотнения 5 ротора-поршня 4, Выемки 15 ряда 13 смещены относительно выемок 16 ряда 14 вдоль оси вала 3 на 1/2 расстояния 15 между соседними...

Двигатель внутреннего сгорания с непосредственным впрыском топлива

Загрузка...

Номер патента: 936823

Опубликовано: 15.06.1982

Авторы: Альфред, Нунцио, Ханс

МПК: F02B 23/00

Метки: внутреннего, впрыском, двигатель, непосредственным, сгорания, топлива

...содержит камеру сгорания 1, выполненную в днище 2 поршня 3 в виде тела вращения с суживающейся горловиной ч и снабженную форсункой 5, размещенной в 10 прорези, выполненной в виде полукруглой выемки 6 в поршне, причем ось выемки 6 направлена ко дну камеры 1, а точка пересечения оси 8 сопла 9, распыливающего топливную струю, с 1 ь рлоскостью 10 головки 11 цилиндра размещена внутри круга 12, диаметр которого не превышает 1,1 наибольшего диаметра 13 камеры сгорания 1; при этом расстояние 1 ч от сопла Форсунки по его оси 8 до пересечения с ка- , мерой сгорания 1 в месте примыкания выемки 6 к камере сгорания 1 составляет не более 30 от наибольшего диаметра 13 камеры сгорания 1, Угол наклонапродольной оси 7 выемки 6 к плоскости головки...

Двигатель внутреннего сгорания

Загрузка...

Номер патента: 937743

Опубликовано: 23.06.1982

Автор: Петров

МПК: F02B 19/00

Метки: внутреннего, двигатель, сгорания

...предусмотрено гидравлическое подпружиненное устройство 8.Обе полости верхняя 7 и нижня я 5 сообщаются между собой через канал, оснащенный клапаном управления У, в937743 формула изобретения Аг,Р качестве которого использованы средства с дистанционньи приводом (электромагнитным, гидравлическим и т.д.), получающим рабочие импульсы от известных устройств. В случае электромагнитного привода получают от устройства типа прерывателя первичной: цепи системы зажигания. Обе полости 7 и 5 заполнены моторным маслом через обратный клапан 10. Предкамера 6 сообщена с основной камерой (не пока зана), ограниченной головкой цилиндров и днищем поршня (не показано).Устройство работает следующим образом.При запуске холодного двигателя 15 (фиг.1) клапан...

Устройство для использования энергии отработавших газов двигателя внутреннего сгорания

Загрузка...

Номер патента: 937744

Опубликовано: 23.06.1982

Авторы: Азбель, Белоусов, Бутов

МПК: F02B 37/02

Метки: внутреннего, газов, двигателя, использования, отработавших, сгорания, энергии

...на выпускной кол-. лектор, состоящий из индивидуальных каналов 8 и 9 коллектора, каждый из которых объединяет цилиндры с.неперекрывающимися фазами выпуска и к которым рым подводятся отходящие газы от двигателя 10.Устройство работает следующим образом.Отходящие газы двигателя 10 поступают,в индивидуальные каналы 8 и 9 выпускного коллектора. При этом индивидуальные каналы коллектора объеди- Зр няют близкие по фазам выпуска цилиндры, например, для 4-х цилиндрового дизеля 1-й и 3-й цилиндры и 2-й и 4-й цилиндры. Проходя через соответствующие индивидуальные каналы коллекто ра, газ поступает в подводящие кана" лы 3 и 4 корпуса турбины 2, а затем. через соответствующие секции б и 7 соплового аппарата - на рабочее колесо 1...

Двигатель внутреннего сгорания

Загрузка...

Номер патента: 937745

Опубликовано: 23.06.1982

Авторы: Долгих, Подгорный, Трошенькин

МПК: F02B 43/10

Метки: внутреннего, двигатель, сгорания

...питания воздухом и углеводородным топливом и систему 3 выпуска отработавших газов, Реактор 4 с энергоаккумулирующим веществом установлен в магистрали 5 присадки водорода и подключен к расходному водяному баку 6и емкости 7, из которой подают энергоаккумулирующее вещество в реактор4, Реактор через патрубок 8 соединенсо сливным баком 9, а система 3 выпуска отработавших подключена к расходному баку 6. Магистраль 5 присадки 25 водорода снабжена конденсатором 10.Предлагаемый двигатель работаетследующим образом.В камеру 1 сгорания двигателя изсистемы 2 питания воздухом и угле водородным топливом подают свежую937745 Формула изобретения 20 ВНИИПИ Заказ 4408/46 Тираж 552 Подписное Филиал ППП "Патент", г,ужгород, ул. Проектная, 4 смесь, которую...

Свободнопоршневой двигатель

Загрузка...

Номер патента: 937746

Опубликовано: 23.06.1982

Авторы: Бирбраер, Зеркалий, Хесин

МПК: F02B 71/04

Метки: двигатель, свободнопоршневой

...выемкой 4 и дополниые поршни 5 поивода 6 гидооплун 7, установленные в цилиндоах 8, ые буФерные полости 9 и устройдля подачи масла, выполненное в установленной в выемке 4 телесческой:направляющей.10, образующе стно с цилиндром 8 дополнительоршней 5 две взаимосвязанные ти 11 и 12 попеременной ципкуляасла.ободнопоршневой двигатель оабоследующим образом. Поршневые ы 3 совеошают возвратно-постуьное движение в рабочем 1 и ком937746 формула изобретения 7 Составитель В. ТкаченкоРедактор Л. Гратилло Техред А. Ач Корректор А.Г енк заказ 4408/4 Тираж 552 НИИПИ Государстве по делам изобр 13035, Москва, Ж о Подптета СССткрытийая наб.,ного ктений5, Рау 4 ияиал ППППатент, г.ужгород, ул. Проектная прессорном 2 и цилиндоах по телеско. пической...

Головка цилиндра двигателя внутреннего сгорания

Загрузка...

Номер патента: 937749

Опубликовано: 23.06.1982

Авторы: Грехов, Ивин, Терехов

МПК: F02B 31/08, F02F 1/42

Метки: внутреннего, головка, двигателя, сгорания, цилиндра

...сечении минимального диаметра по-садочной фаски седла.Проекция осей на поверхность 1имеет эксцентриситет с центром 2,равный для первого и второго каналовЯ (Зо, 0,35 и Я/Р=0,23. Сегмент-ные выемки 9 в огневой поверхностинаправлены по осям каналов,Линия б определяет средний уголнаклона канала к огневой поверхности 10головки и составляет для первого канала оА = 15-40 фи для второго канала2760 оУстройство работает следующим образом. 15При движении поршня к нижней мертвой точке через впускные каналы вцилиндр поступает воздух, образуя,благодаря направляющему действию каналов, две организованные струи преимущественного течения.,Эти струи образуют в цилиндре два встречно направленных тангенциальных вихря, причемблагодаря предлагаемой ориентации...

Поршень, автоматически регулирующий степень сжатия

Загрузка...

Номер патента: 939799

Опубликовано: 30.06.1982

Авторы: Зарочинцев, Шароглазов

МПК: F02B 75/04

Метки: автоматически, поршень, регулирующий, сжатия, степень

...2, между которыми расположены верхняя 3 и нижняя 4 камеры переменного объеМа, соединены с обратными клапанами 5 и 6 и редукционным клапаном 7 при помощи каналов 8 и 9 во вставке 2 и шатуне 10. Поршневой палец 11 выполнен с трубкамй 12 и 13. Нижняя камера 4 сообщается с картером при помощи дроссельного отверстия 14,Масло иэ магистрали двигателя через канал 9 в шатуне 10, кольцевую выточку в бобышке вставки 2 и трубку 13, вставленную в центральное отверстие поршневого пальца 11, поступает в его полость, затем через трубки 12, вставленные в отверстия пальца, и выточки в бобышке посту" пает в каналы вставки 2, соединяющиеся через каналы 8 с рабочими полостями ПАРСС.В период насосных ходов через клапан 5 происходит наполнение маслом верхней...

Преобразователь импульсов для выпускной системы двигателя внутреннего сгорания

Загрузка...

Номер патента: 941650

Опубликовано: 07.07.1982

Авторы: Ганин, Новоселов, Сафонов, Улановский, Ширяев

МПК: F02B 37/02

Метки: внутреннего, выпускной, двигателя, импульсов, сгорания, системы

...сечений 6 - 9 в каждом конфузорном трубопроводе 1 и 2 на выходе и входе равно 0,4 - 0,9. Проходное941650 Формула изобретения 3сечение 6 и 7 каждого конфузорного трубопровода 1 и 2 на выходе выполнено в виде прямоугольника со скругленными краями и отношение длины 10 прямоугольника 6 и 7 к его ширине 11 выполнено равным 3,5 - 6,5.Преобразователь работает следующим образом.По мере. прохождения потока отработавших газов через конфузорный трубопроводповышается его скорость и снижается давление, а в соседнем конфузорном трубопроводе 2 возникает разрежение за счет эжектирующего действия отработавших газов, проходящих через конфузорный трубопровод 1 и смесительную камеру 4, Возникающее разрежение снижает коэффициент остаточных газов в...

Устройство для резонансного наддува двигателя внутреннего сгорания

Загрузка...

Номер патента: 943416

Опубликовано: 15.07.1982

Авторы: Пастухов, Пушкарев

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...порцию ;цбдш )10 В слу ха из трубопрцвола 1, а чпц чдльцук) из труб(ц(ровола 2. 11 о пос- К, 1)К) цбс( ТР ) 6 ПРОВО.Са с КУСТИЧСКИ И (ЕО. ч(рп ки эквпдлентны друг лругу и полк, хцы к цлцпч и тсч же цилицлрам, тц 1(,п(;(лры 12 и 14 плучают слицакову(ох ччр(р(3 О лц 1 лнительцую порцию вцзлхх(3, 3(илицлр 13 олицдковую порцию из обоих (руоп(рволов, в схчме примерно равную ( М Ч с( Р 13 Ы Ч ПОРЦИ 51 М КРВЙ НИХ ЦИЛИ ЦЛРОВ ЦЗЛ- л)(с х 30 лви ателя 11 реллагаемое устройст(я (фиг. 1) обеспечивает повыгпение рав(цмсрцости рапрсЛсления Лобав(Иного ко)1 С 3)3 Вц)ЛЧХс( ПО Ц 31 ИНЛРВМ, ОЛНВКО ПОЛ - (ю и;(е к посллинч добавочного трубопросл 3 с ресиверцм-отражателем привозит к ,.( жцс пик устройства, увеличению влвое ;липдковых эгчер(то 3, т....

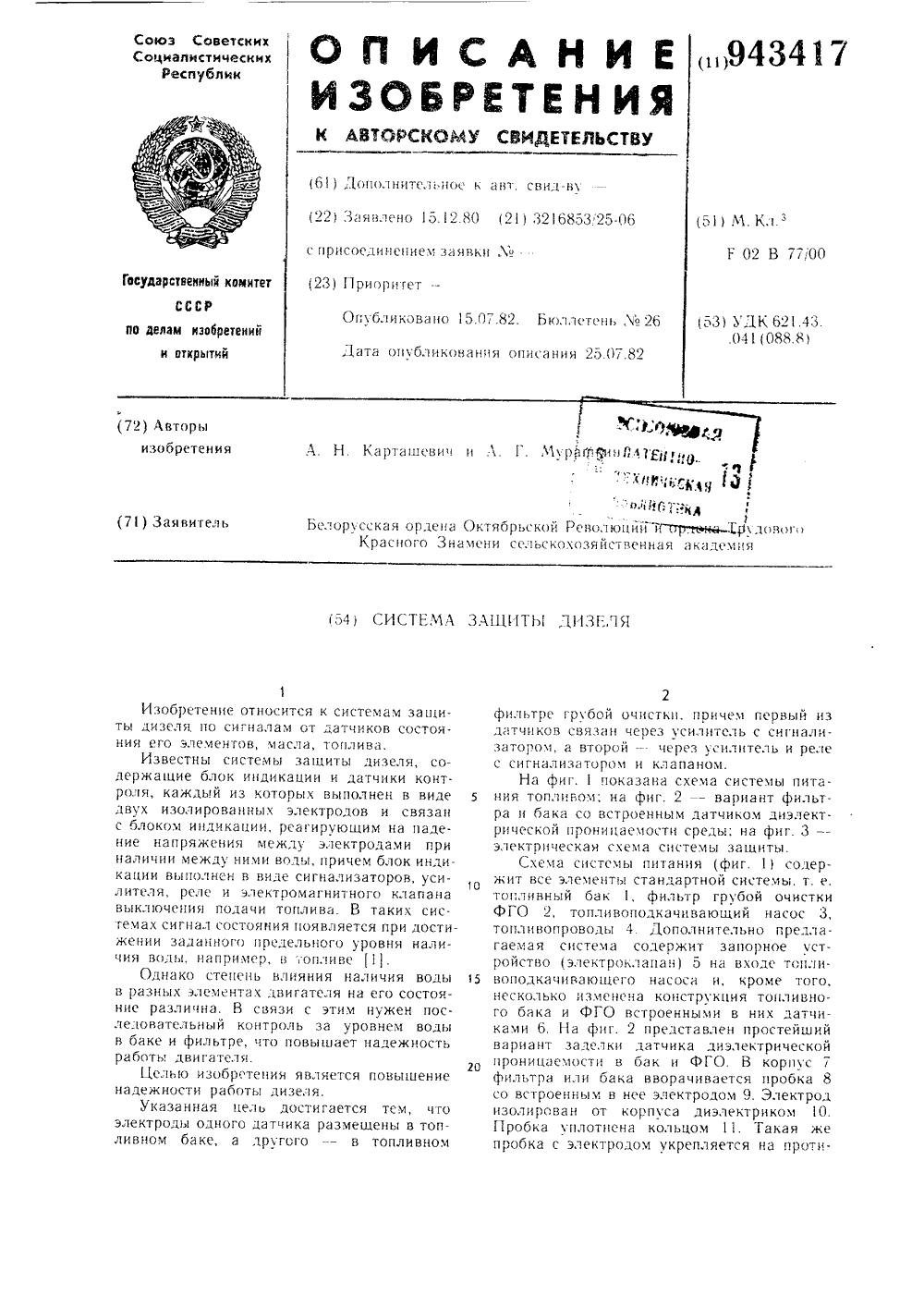

Система защиты дизеля

Загрузка...

Номер патента: 943417

Опубликовано: 15.07.1982

Авторы: Карташевич, Мурашкин

МПК: F02B 77/00

Метки: дизеля, защиты

...2 представлен простейший вариант заделки датчика диэлектрицеской проницаемости в бдк и ФГО. В корпус 7 фильтра или бака вворачивается пробка 8 со встроенным в нее электродом 9. Электрод изолирован от корпуса диэлектриком 10.Пробка уплотнена кольцом 11. Такая же пробка с электродом укрепляется на проти 943417воположчой стенке корпуса. Электрическая часть системы защиты (фиг, 3) помимо датиков 6 содержит усилитель 12, реле 13, два сигпализатора 14 и 15, а также электро- клапан 5 и блок питания 6 (аккумулятор5 ил ч генерато .Система зап 1,иты работает следующим обПри накоплении отстоя в баке его уровень достигает электродов 9 датчика 6. К электродам датчика приложена небольшая 1 п (порядка2 В) разность потенциалов. При наличии чистого...

Поршень, автоматически регулирующий степень сжатия

Загрузка...

Номер патента: 945483

Опубликовано: 23.07.1982

Автор: Скареднов

МПК: F02B 75/04

Метки: автоматически, поршень, регулирующий, сжатия, степень

...давление и в дополнительной кольцевой полости (через жиклер 13), открывается редукционный клапан 14, удаляющий масло из дополнительной кольцевой о полости в картер двигателя, Давление в дополнительной кольцевой полостирастет медленнее, чем в верхней камере благодаря жиклеру 13. Под действием разности давления масла в верхней Я камере в дополнительной кольцевой полости 6 кольцевая мембрана 3 прогибается, отходя от седла 11 проме 3 94548 .ленный в канале, соединяющем масло- приемник 9 с верхней камеройи промежуточное кольцо 10 с седлом 11, закрепленное с помощью резьбы 12.Дополнительно во вставке размещен жиклер 13, соединяющий дополнительную кольцевую полость с верхней камерой, редукционный клапан 14, размещенный в канале слива...

Устройство для наддува дизеля

Загрузка...

Номер патента: 946411

Опубликовано: 23.07.1982

Автор: Имре

МПК: F02B 27/00

Метки: дизеля, наддува

...который отрегулирован на допустимое давление впромежуточной емкости 3 и для этогосвязан с последней при помощи канала 13.Для отвода избытка воздух клапана 12при помощи трубы 14 подсоединен. к магистрали 1 5 выпуска отработавших газов из турбины.Предохранительный клапан 12 для30установки на приемный ресивер 5 снабжен штуцером 16, Запорный элемент клапана 12 выполнен в виде поршня 17, кото.рый выполнен ступенчатым и его ступень 18 увеличенного диаметра размещена в кольцевой полости 19 корпуса 20клапана 12, Кольцевая полость 19 сообщена с каналом 13, т, е, нахадится поддавлением промежуточной емкости 3.Поршень 17 клапана нагружен пружиной21, последняя размещена в подвижной40опоре 22, перемещаемой при помощи регулировочного винта 23....

Камера сгорания

Загрузка...

Номер патента: 947449

Опубликовано: 30.07.1982

Авторы: Герасимов, Дмитриев, Филиппов

МПК: F02B 23/06

Метки: камера, сгорания

...площадки (О) кменьшему (О) равно. 1,02-1,15, абольшего диаметра горловины (О )к меньшему диаметру кольцевой площадки (д) равно, 1,02-1,5,На фиг. 1 показана камера сгорая, поперечный разрез; на фиг. 2же, вид сверху.Камера 1 сгорания размещена впоршне 2 двигателя внутреннего сг -рания с воспламенением от сжатия и ЗО выполнена в виде тела вращения собразующей 3, сужающегося к горловине 4, Горловина 4 выполнена с конической образующей 5, расширяющейся в сторону днища 6 поршня 2,Образующая 3 тела вращения и коническая образующая 5 горловины 4 сопряжены между собой чреез плоскую кольцевую площадку 7, расположенную параллельно днищу 6 поршня,устройство работает следующим образом. 10При движении поршня 2 вверх на такте сжатия воздушный...

Двигатель внутреннего сгорания с автоматическим регулированием степени сжатия

Загрузка...

Номер патента: 947450

Опубликовано: 30.07.1982

Автор: Дьяков

МПК: F02B 75/04

Метки: автоматическим, внутреннего, двигатель, регулированием, сгорания, сжатия, степени

...клапаном 4 газораспределения. и свечей 5 зажигания. В расточке гильзы цилиндра установлен исполнительный орган в виде золотниковой гильзы б, которая установлена с возможностью осевого перемещения и входа в камеру сгорания до упора в ее верхнюю стенку.Для,автоматического регулирования служит система автоматически, включающая в себя гидропривод, состоящий из Фильтра 7, редукционного клапане 8, масляного насоса 9, распределителя 10, масляного поддона 11 и соеди 1 тительных каналов .12, и электромагнитный привод с электромагнитом 13, милливольтметром 14 и чувствительным элементом, выполненным в виде термопары 15, установленной в головке цилиндра 3. Питание электропривод947450 ИИПИ каз 5583/52 Тираж 552 Подписное П...

Устройство для защиты двигателя внутреннего сгорания по разрежению на всасывании

Загрузка...

Номер патента: 947451

Опубликовано: 30.07.1982

Автор: Божок

МПК: F02B 77/08, F02D 9/02

Метки: внутреннего, всасывании, двигателя, защиты, разрежению, сгорания

...обеспечивается посадкой клапана 7 в седле 21.Устройство работат следующим образом,При неработающем двигателе или при го работе на скоростном режиме, 5 составляющем 50-60 от предельно допустимого значения частоты вращения, разрежение во впускном трубопроводе 19 незначительно и клапан 7 находится вне впускного тракта, обес печивая свободное поступление воздуха от воздухоочистителя 20 в цилиндры двигателя, При этом ролик 9 под воздействием пружины 14 опирается в нижнюю часть упора 8. По мере 25 роста частоты вращения от 50-60 и выше до предельно допустимых значений разрежение во впускном трубопроводе 19 увеличивается и через за",. эор между клапаном 7 и корпусом трубопровода 19, отверстие в перегород.ках 18 и 19 передается в полость...

Свободнопоршневая машина

Загрузка...

Номер патента: 948297

Опубликовано: 30.07.1982

Автор: Анри

МПК: F02B 71/00

Метки: свободнопоршневая

.... горизонтальной плоскости машины. Каждое колесо 21 находится в зацеплении с двумя зубчатыми рейками (кре мальерами) 22 и 23. Рейки 22 укреплены на центральной траверсе 11, а 23 - на одной из внешних траверс 16. Оба колеса 21 расположены по одну сторону от средней вертикальной плосО кбсти машины с тем, чтобы не образовать гиперстатическую систему с тягами 17. Зубчатые колеса смонтированы на эластичных подшипниках для гашения чрезмерных усилий при согласовании .перемещения поршневых групп.,Крепление различных цилиндров осуществляется при помощи средств, ограничивающих возможность их деформацки и смещения. Внешние цилиндры 9 сжатия крепятся. внутренней стороной, расположенной рядом с траверсой, при помощи, например, болтов (не...

Двигатель внутреннего сгорания

Загрузка...

Номер патента: 949214

Опубликовано: 07.08.1982

Авторы: Романов, Свиридов, Тихомиров, Файнлейб

МПК: F02B 19/16

Метки: внутреннего, двигатель, сгорания

...4, которая имеет значительно большую, чем верхняя, массу и накапливает тепловую энергито продуктов сгорания.,Г 1 вцгагель работает следуюшцм Обра 41 тзом,НВ тактЕ, РВСЦП 1 РЕП 1 И ПЩЖНЯЯ 1 ЕС гт,вставки 4, непосредственно сспрцкесаюшаяся с продуктамц сгорания, цаходя 1 димися в наж 10 ршневом Гространс тве,1акКУМУтЛИРУЕТ ТЕПЛОТ КОТОРОЕ ЦЕРСдаРТся по сгенке встаьки 4 и далее до сечения 6-3. Ероме этого, в началесгорания к стенке переменного сечениявставки 4 подводится дополнительноегвколичество тепла От соприкосновенияГоряЧИХ газв С ИСПарцтЕЛЬИОЕт ПверхностьЕо внутренней сферы камеры сгорания 3, в резулетвте чего температурастенки переменного сечения достиге;ттЕМПЕратурЫ, НЕОВХОДИМОП дття ПОЛНОЙперегонки топлива нв такте сжвгця воздух...

Двигатель внутреннего сгорания

Загрузка...

Номер патента: 950933

Опубликовано: 15.08.1982

Авторы: Балахтар, Герасимов, Гололобов, Михалковский, Плешанов, Пудовеев

МПК: F02B 25/20

Метки: внутреннего, двигатель, сгорания

...внутреннего сгорания содержит,по меньшей мере, один цилиндр 1 с порп нем 2 и кривошипной камерой 3, канал 415впуска свежего заряда в кривошипную камеру 3 из карбюратора 5 и автоматическийпластинчатый клапан 6, размещенный в канале 4 и выполненный из термостойкой пластмассы на основе фенилона, причем продольное сечение клапана 6.выполнено клннооб.разной формы с уменьшением толщины в, сторону свободного конца.Для определения конкретных размеровпродольного сечения клапана 6 используется950933 лона следующее математическое выражение, из. вестное из сопротивления материалов:хф 1=где % - момент сопротивления изгибуХопределяемого сечения;- изгибающий момент в определяемом сечении;- допустимое нормальное напряжение.Предлагаемый...

Двигатель внутреннего сгорания

Загрузка...

Номер патента: 950934

Опубликовано: 15.08.1982

Автор: Королев

МПК: F02B 33/04

Метки: внутреннего, двигатель, сгорания

...4, дефлектор 5, впускное окно 6.Во время работы при движении поршня 2из нижней мертвой точки к верхней мертвойточке наполнение кривошипной камеры про.исходит через впускное окно 6 цилиндра 1.При приближении поршня 2 к верхней ртвой точке, т.е. когда в кривошипной камере имеется разрежение, происходит постепенное совмещение отверстия 4 поршня 2 свыхлопным патрубком 3 цилиццра 1. Таккак в системе выхлопа двигателя использу., ется резонансный подпор, то в области выхлотйого патрубка 3 цилиндра 1 имеетсязона высокого давления (выше атмосферного), что позволяет за период совмещения отверстия 4 с выхлопным патрубком 3 осу.ществить выравнивание давления по всемуобъему кривошипной камеры, а при движении поршня вниз и достижении нижней...

Устройство для аварийной остановки двигателя внутреннего сгорания

Загрузка...

Номер патента: 950935

Опубликовано: 15.08.1982

Авторы: Белов, Гаврилин, Пучков

МПК: F02B 77/08, F02D 17/04

Метки: аварийной, внутреннего, двигателя, остановки, сгорания

...последнего, выполненный в виде стенки 2 патрубка 3 из эпастичного материала, и задатчнк положения органа перекрытия, выполненный в виде расвышается экономичность двигателя внутреннего сгорания и сокращается время и средствана его ремонт. Формула изобретения 1. Устройство для аварийной остановки двигателя внутреннего сгорания, содержащее органперекрытия сечения впускного трубопроводаи задатчик положения органа перекрытия,отличающееся тем, что,сцелью повышения надежности, устройство дополнительно содержит источник сжатого газа,а орган перекрытия выполнен в виде стенкипатрубка из эластичного материала, эадатчикположения органа перекрытия подсоединен кстенке через штуцер и выполнен в видераспределителя для попеременного...

Устройство для подачи воздуха в двигатель внутреннего сгорания

Загрузка...

Номер патента: 950936

Опубликовано: 15.08.1982

Автор: Карташевич

МПК: F02B 37/00, F02D 33/02

Метки: внутреннего, воздуха, двигатель, подачи, сгорания

...с запорной иглой 18. По периметру поршневого клапана 17 выполнены осевые канавки 19, подсоединенные с одной стороны к каналу 15, а с другой - к полости 10, Поршневой клапан 17 подхрт пружиной 20 к йеподвижному упору 21, который подсоединен к силовому поршню 8 через резьбу, Наполнение источника 3 сжатого воздуха производится приводным компрессором 22 через трубо. провод 23. Внутри источника 3 сжатого воздуха установлен предохранительный клапан 24,Устройство работает следующим образом.При плавном перемещении задатчика б Режима работы, а следовательно и рычага 13, начинаетперемещаться силовой поршень 8. При этом давление масла на торцовую, поверхность поршневого клапана 17 меньше, чем усилие пружины 20, регулируемое упором 21. Поэтому...

Двигатель внутреннего сгорания

Загрузка...

Номер патента: 953236

Опубликовано: 23.08.1982

Авторы: Иванченко, Комов, Петров, Семенов

МПК: F02B 23/06

Метки: внутреннего, двигатель, сгорания

...такой оптимальной геометрической фбрме камеры сгорания в процессе смесеобразования образуетсяторообразный вихрь, охватывающийпрактически весь объем камеры.На фиг, 1 приведен цилиндропоршневая группа двигателя внутреннего сгорания, продольный разрез;на фиг. 2 - схема расположения торо 953236Топливо впрыскивается форсункой1 так, что топливные Факелы касаются поверхности камеры 4 сгорания в основном.под горловиной б камеры 4 и частично днища 3 поршня 2 вблизи 5 горловины 6 камеры.Организованный торообразный вихрьв сочетании с указанной подачей топлива позволяет увеличить полноту сгорания впрыскиваемого топлива. образного вихря в камере сгоранияпредлагаемого двигателя.Двигатель внутреннего сгораниясодержит топливоподающую форсунку1...

Обратный клапан поршня с автоматическим регулированием степени сжатия для двигателя внутреннего сгорания

Загрузка...

Номер патента: 953237

Опубликовано: 23.08.1982

Авторы: Зарочинцев, Кленин, Кузнецов, Шароглазов

МПК: F02B 75/04

Метки: автоматическим, внутреннего, двигателя, клапан, обратный, поршня, регулированием, сгорания, сжатия, степени

...является повышение надежности путем снижения местных потерь давления,Данная цель достигается тем, что опорйые поверхности запорного органа выполнены в виде конусов правильной формы с конусностью 150 - 165, а поверхности вырезов выполнены по эллипсу. 2На чертеже изображен клапан, общийвид.Клапан состоит из корпуса 1, втулки 2и запорного органа 3.Клапан работает следующим образом.При повышении движения нижней мертвой точке (НМТ) масла под действием суммарной силы давления в магистрали и сил инерции масляного столба двигателя в сторону верхней мертвой точки (ВМТ) запорный орган 3 прижат к буртику и образует проходное сечение с корпусом клапана,При движении поршня вблизи НМТ силыинерции масляного столба стремятся отбросить масло, поступающее...

Устройство для очистки газовой турбины турбокомпрессора наддува двигателя внутреннего сгорания

Загрузка...

Номер патента: 953992

Опубликовано: 23.08.1982

Автор: Жозеф

МПК: F02B 37/00, F04D 29/70

Метки: внутреннего, газовой, двигателя, наддува, сгорания, турбины, турбокомпрессора

...8. В линии подвода перед подводящим патрубком 13 установлена дроссельная шайба 17 с калиброванным отверстием. . 20 Между.резервуаром 1 и местом подсоединения к трубопроводу 2 линии 12 установлен обратный клапан 18.Подводящие патрубки 10 и 13 посредтвом запорного органа 19 могут подсо единяться к впускному коллектсру 5 двигателя внутреннегЬ сгорания.Устройство работает следующим образом.В периоды промывки программирую щий блок 16 подает сигнал на задвижку 8, под действием которого загор ный элемент 9 поднимается в положение, показанное на чертеже штрихпунктирной линией. При этом сжатый. воздух от источника 6 по линии 7 подвода через патрубок 13,задвижку 8, патрубок 14 по линии 15 поступает в резервуар 1 и промывочная жидкость через...

Двигатель внутреннего сгорания

Загрузка...

Номер патента: 954582

Опубликовано: 30.08.1982

Авторы: Борзяк, Жемеренко, Макаров, Подгорный

МПК: F02B 43/10

Метки: внутреннего, двигатель, сгорания

...тепла, которое используется цля обогрева гицрицного аккумулятора 3. Скорость сорбции, т.е. скорость выделения тепла, цостаточно велика, так как в реакции используется воцороц высокого давления, а начальная температура гидридообразующего вещества ,ЗО равна температуре окружающей среды.Масса гицридообразуюшего вешества в пусковом патроне определяется из условий конкретной эксплуатации автомобиля, на на котором может быть установлен преплагаемый двигатель.Из гидридного аккумулятора 3 воцород, выделившийся в результате разложения гидрида при поцвоце теплоты от поверхности пускового патрона 9, поступает через 4 О редуктор 4 в смеситель 5, откуда водородовозцушная смесь (или бензовоцороцовозцушная смесь при работе цвигателя на...

Способ работы четырехтактного двигателя внутреннего сгорания

Загрузка...

Номер патента: 954583

Опубликовано: 30.08.1982

Авторы: Губин, Матиевский, Новоселов

МПК: F02B 47/02

Метки: внутреннего, двигателя, работы, сгорания, четырехтактного

...вода поступает в полостиканалов 10 и. 11, где цроисхоцит распыление воды отработавшими газами, перетекаемыми при положении поршней вблизи йнижней мертвой точки с большими скоростями по канелем. При соприкосновенииводы с горячими отработавшими газамипод давлением поступают в цилиндры двигателя. 23Таким образом, пары воды не замешают в свежем заряде возцух, а вместес отработавшими газами под давлениемпроизвоцят цозарядку цилиндров.В случае, когда двигатель не работа- зйет, уровень жидкости в емкости ниже сечений дозирующих устройств и вода непоступает в полости каналов 10 и 11.Суммарный коэффициент избытка возпуха для двигателя при таком способе подачи жидкости, например воцы, в цидинд- Зры возрастает, дарогазовая смесь поддавлением...

Способ работы двигателя внутреннего сгорания

Загрузка...

Номер патента: 956825

Опубликовано: 07.09.1982

Авторы: Коржов, Литвин, Соболев, Шнейдер

МПК: F02B 15/00

Метки: внутреннего, двигателя, работы, сгорания

...1-5 изображены схемы, пояскяющие способ работы.ДВС с расслоением рабочей смеси, 5Предлагаемый способ может при,меняться на двигателе с несколькими,два иэ которых впускные, остальныевыпускные. Впускные клапаны 1 и 2устанавливают по одному в свечнойполости 3 и в бессвечной полости 4.В одной или обеих полостях устанав"ливают выпускные клапаны, найример5 и б. Свеча 7 эажиганкя установлена в полости 3, в которую по 5впускному каналу 8 подводится богатая смесь. Для осуществления пред-,лагаемого способа работы ДВС с расслоением рабочей смеси необходимо,чтобы впускные каналы 8 и 9 имели 1 , 20одинаковые направления и сопротивления, чтобы впускные клапаны имелиодинаковые время-сечения и фазыоткрытия-закрытия к расположены симметрично...
