G11C — Запоминающие устройства статического типа

Номер патента: 1654870

Опубликовано: 07.06.1991

Авторы: Байков, Поздняков, Чельдиев

МПК: G11C 7/00

Метки: информации, магнитного, накопителя, считывания

...6, напряжение на котором вовраотает ва вели-чину ЬИ" = 1 ЬБ" . Сигнал Ь 1) ф 5Ь 2 А 6поступает на вход усилитепя 7, в котором происходит устранение постояно сгной составляющей 6118 , стробирование и амплитудная дйскриминация, в10результате чего этот сигнал идентифицируется на выходе 11 устройства каксигнал "1" или "ОнеНаряду с увеличением сопротивленияК импульссоздает помеху на вхо 15де 10 в виде выброса напряжения засчет непоср едств ен ног о прохождениясигнала через паразитную емкость,всегда существующую между шинами 2и 1. Амплитуда этого выброса в точкеВ может в несколько десятков раз пресгвысить величину 611" . Поэтому длив,тельность импульса 1. должна бытьвыбрана достаточно большой., чтобы кмоменту начала стробирования...

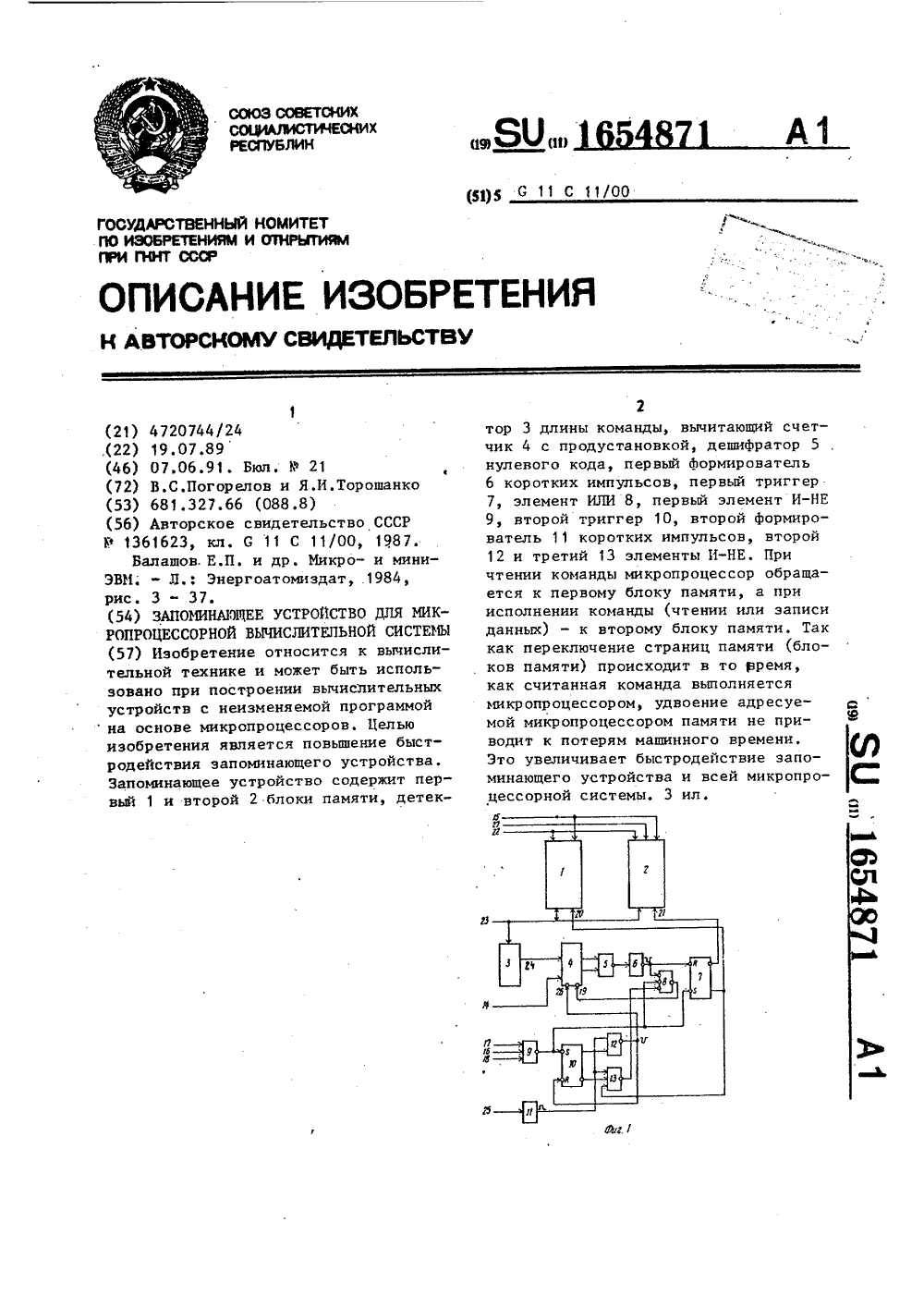

Номер патента: 1654871

Опубликовано: 07.06.1991

Авторы: Погорелов, Торошанко

МПК: G11C 11/00

Метки: вычислительной, запоминающее, микропроцессорной, системы

...отрицательный импульс на выходе которого устанавливает триггер 7 в нулевое состояние, а также через элемент ИЛИ 8 проходит на вычитающий вход 19 счетчика 4, формируя в нем ненулевой код. При этом сигнал логической единицы с инверсного выхода триггера 7 поступает на вход 21 выборки второго блока 2 памяти, разрешая его работу, а сигнал логического нуля с прямого выхода триггера 7 запрещает работу первого блока 1 памяти. В результате в последующих машинных циклах данной команды микропроцессор обращается к блоку 2 памяти, в котором хранятся данные.Если одно из последующих обращений микропроцессора в память являет45 ся записью данных, то код данных по- .дается на информационный вход-выходустройства 23, а на вход 27 управления записью...

Номер патента: 1654872

Опубликовано: 07.06.1991

Авторы: Барьяхтар, Гришин, Мартынович, Мелихов, Пащенко, Прудников

МПК: G11C 11/14

Метки: блоховских, вертикальных, верхушке, детектирования, домена, линий, магнитооптический, полосового

...Калибровка конкретного фотоприемного устройства для заданной частотыпеременного поля Н обеспечиваетнепосредственное определение числаВБЛ в верхушке ПД.П р и м е р. Иагнитооднооснаяпленка (У, В 1) (Ре, Са)0, толщиной9,8 икм с параметрами 4 Р 1 = 120 Э,Н, = 0,5 Э, 0 = 25, о = 0,3, /и =50 10 си/с содержит, полосовой домен. В верхушке ПД постоянным планарным полем Н = 12 Э, направленным вдоль ПЛ, закреплены ВБЛ, Переменное планарное ноле Н = 4,5 Э частотой 35 КГц, перпендикулярное ПД, вызьг вает колебание ВБЛ. Пленку помещают в стандартный поляризационный микроскоп К 1 Ни освещают поляризованным светом лазера ЛГ. Диаметр светового пятна в верхушке ПД 5 мкм. Сигнал- отклик регистрируют фотоприемным устройствои ОЭУи усиливают...

Номер патента: 1654873

Опубликовано: 07.06.1991

Авторы: Иерусалимов, Ходжаев, Юрченко

МПК: G11C 11/14

Метки: блоховских, вертикальных, запоминающее, информации, линиях, накопителях, памяти, считывания

...либо ВБЛ отсутствует в верхушке домена. При подаче в проводники 7 импульса тока создается локально изменяемое магнитное поле, которое вытягивает верхушки доменов. При этомиз-за возникающей гироскопической силы движение верхушки домена, не содержащей ВБЛ, отклоняется От прямолинейного (Фиг.2 б), а движение верхушки, которая содержит ВБЛ,являетсяпряиолинейным (фиг,2 а). Дальнейшеедвижение верхушек доменов, содержацихВБЛ, и стабилизация их положения осуцествляется под действием магнитногополя, создаваемого токовыми петлями8. Это локальное магнитное поле растягивает только верхушки доменов, содержацие ВБЛ, н в то же время создаетпотенциальный барьер для движения Отклоненных верхушек доменов, которыене содержат ВБЛ. Причем растянутыеверхушки...

Номер патента: 1654874

Опубликовано: 07.06.1991

Автор: Вербовецкий

МПК: G11C 11/42

Метки: ассоциативный, запоминающего, коррелятор, многоканальный, оптический, устройства

...сигналов. Блок 1 преобразует электрические сигналы в оптические, например, . так, что каждому и-му ассоциативному признаку соответствует и-я строка оптических сигналов, отображающая на выходе блока 1 все р-е,(где р = 1, 2, 3,, а, з - число разрядов впризнаке) разряды и-го признака на одной и той же длине волны Я , отличающейся от длин волн, на которой отображаются остальные (и) признаки. Причем, эти оптические сигналы отображают ассоциативные признаки, например, или в коде Рида - Маллера,межцу двоичными. знаками которого, представленными в прямом парафаэном коде, располагаются опорные разряды16548 30 в простом коде, или в коде Рида -Иаллера, двоичные знаки которогопредставлены в прямом коде Манчестера(т.е. когда каждый двоичный...

Номер патента: 1654875

Опубликовано: 07.06.1991

Авторы: Горбель, Остроумов, Петренко, Сидоренко

МПК: G11C 19/00

Метки: буферное, запоминающее

...посылки на входы 37 нины управления поступает управляющее слово в сопровождении адресных сигналов на входе 36 и сигнала синхронизации управления на входе 35 устройства и записывается 4 О регистр 5 аналогично описанному. Значение разрядов управляющего слова соответствует значению разрядов управляющего слова при приеме информации первой посылки за исключением того, 45 что в третьем разряде, определяющем режим обработки информации (прием первой или второй информационной посылки), устанавливается единица, а значение разрядов кода порога селекции может быть любым, так как этот код при приеме информации второй посылки в ее обработке не участвует. Сигнал с выхода элемента И 21, по которому записывается управляющее слово в регистр 5, как и...

Номер патента: 1654876

Опубликовано: 07.06.1991

Автор: Таубе

МПК: G11C 27/02

Метки: выборки-хранения

...с помощью блока управления (не показан). В этом положении устройство осуществляет хранение информации.Напряжение Б, заполненное на эле- "0 менте 5, определяет рабочие режимы устройства. Под его действием на выходе 8 устройства возникает напряже.ние 45 1 Ьб+ Ь Ь 1 1+АА Б 7 1)1ам)1 + АА 750Учитывая, что в интегральных операционных усилителях коэффициент усиления А В (5 + 4) 10, то Выходное напряжение отличается отвходного на величину второго порядкамалости. Устройство может быть реализовано, например, на интегральных операционных усилителях серий К 140, 4544, К 574, полистирольных конденсаторах с малой абсорбцией типа К 1-5, интегральных переключателях на полевых транзисторах серии К 590 или подобных им приборах с близкими параметрамиПри...

Номер патента: 1654877

Опубликовано: 07.06.1991

Автор: Иванов

МПК: G11C 29/00

Метки: запоминающее, информации, основного, отключении, питания, сохранением

...устройства.Устройство содержит блок 1 управления, блок 2 элементов памяти, выполненных на И 10 П-структурах с микроМощйым режимом питания, основной 3и резервный 4 блоки питания, переключающие элементы 5 и 6, которыепредставляют собой диоды, включенныекак показано на чертеже, нагрузочныеэлементы 7, представляющие собой нагрузочные резисторы.Основной блок 3 питания обеспечивает питающее напряжение 5 В в активном цикле устройства, В качестве ре Зервного блока питания может быть использована батарея или аккумулятор.Напряжение батареи несколько меньшенапряжения основного источника питания,Устройство работает следующим образом.В активном цикле (питание от ос -новного блока 3) переключающий элемент 5 открыт и на общую шину блока2 элементов...

Номер патента: 1656591

Опубликовано: 15.06.1991

Авторы: Ваврук, Кузнецов, Онышко, Перепичка

МПК: G11C 11/00

Метки: запоминающее, оперативное

...1 памяти во время тестирования младшие (М-К) разрядов адреса поступают на адресные входы й блоков 1 памяти. Нэ вход группового чтения 12 подается сигнал, являющийся в данном случае обобщенным сигналом чтения, Блоки 1 памяти одновременно выставляют на своих информационных выходах данные, которые через буферные регистры 7 поступают на информационный выход 18 устройства. Информация с информационных выходов блоков 1 памяти поступает поразрядно на блоки 8 сравнения, При этом первые разряды й блоков 1 памяти поступают на первую схему 8 сравнения, вторые разряды - на вторую схему сравнения, последние М-е разряды поступают на М-ю схему сравнения. Количество блоков 8 сравнения определяется информационной разрядностью блоков 1 памяти,Если...

Номер патента: 1656592

Опубликовано: 15.06.1991

Авторы: Волков, Гомзина, Зиборов, Савотин

МПК: G11C 11/14, G11C 7/00

Метки: доменов, магнитных, считывания, узел, цилиндрических

...поля прототипа в два раза,ОУстройство работает следующим абра- ЬЭ зом.Управляющее поле на ферромагнитных аппликациях создает положительные принимающие и отрицательные отталкивающие полюса. При направлениях управляющего поля, показанных на чертеже, ЦМД, прошедший под колонками расширителей 2 и 3, растягиваются в полосовой домен, занимая под тонкопленочным датчиком 4 позицию 11, а под тонкопленочным датчиком 5 -1656592 позицию 12. Сигнал считывания регистрируется при подключении регистрирующего устройства к контактам 8 - 10 и пропускании по тонкопленочным датчикам 4 и 5 тока, При прохождении полосового домена под тонко пленочным датчиком 4, т,е. в позиции 11, регистрируется сигнал "1", а при его отсутствии - сигнал "0". Функции...

Номер патента: 1656593

Опубликовано: 15.06.1991

Автор: Элеменкин

МПК: G11C 11/14

Метки: доменах, запоминающего, информации, магнитных, накопитель, устройства, цилиндрических

...подаче нз общую петлю5 така обратной полярнос,На фиг,2 а,б,в,г изображен регистр хранения информации в разные моменты времени 11 - 14, отпичзющиеся нз Т/4, где Т -пеаиод управляющего паля -у, управляющие шины 4 имеют переменную ширину сцелью обеспечения ппанарности расположения ферромагнитных элементов 3,В момент, когда Ну приближается к нулеьаму значению, а так в шине 4 мзксимапей и наг;равпен, как показано на фиг,2 з. в в Общую петлю 5 подается импульс тока , генерации ЦМД, В результате на всех элементах, расположенных в зазоре общей петли 5, генерируется ЦМД 9. При 1=-11 и выбпанном, как показана на фиг,2 з, направлении тока, в верхней линейке регистра хоанения этот так создает МСЛ в межэпементных зазорах, куда переходит ЦМД, з в...

Номер патента: 1656594

Опубликовано: 15.06.1991

Авторы: Логунов, Рандошкин

МПК: G11C 11/14

Метки: информации, носитель

...шин к центру ячейки,Области с пониженной намагниченностью насыщения оно сформировать спомоцью диффузионного отжига в присутСтвии кремния, Это позволяет снизить намагниченность насыщения в 3-10 раз,Углубления 2 по периметру ячеек могутиметь глубину (0,1 - 1) и, где- тол гцина слоямагнитоодноосного материала, и ширину2-10 мкм при размере ячеек 50-150 мкм,Токопроводящие шины могу быть изготовлены методом фотолитогоафии,Работа накопителя заключается в управляемом переключении вектора намагниченности ячеек, При подаче токов в двапроводника переключается только та ячейка, которая находится на пересечении этихшин и ее участок ввода примыкае к этомупересечению, Для переключения ячейки в переключения ячейки, в результате...

Номер патента: 1656595

Опубликовано: 15.06.1991

Авторы: Дятченко, Родионов, Савенков, Сквира, Стахин

МПК: G11C 11/40

Метки: накопитель

...в накопителях со словарной выборкой. Для выборки коммутацией тока требуются минимальные логические перепады: Ь Ог =300-400 мВ - стандартный логический перепад для переключателей тока с дифференциальным входом и по входам выборки строк несколько выше в соответствии с соотношением (1) ЛО=2 ЬО. В усилигтель 31 ток считывания источника 26 тока может быть включен либо непосредственно элементом 24 (в невыбранной строке), либо через выбранну.о ячейку транзисторами элементов 9 и считывания 6. В обоих случаях на базе транзистора элемента 37 усилителя 31 считывания формируется низкий логический уровень. При переключении строки из невыбранного в выбранное состояние, при 10 котором должен сохраниться низкий логический уровень в усилителе 31 ток...

Номер патента: 1656596

Опубликовано: 15.06.1991

Авторы: Домбровский, Иванов

МПК: G11C 13/04

Метки: записи, изображений, матричное, матричном, устройстве, фотоприемное, фотоприемном

...отношением частот генераторовном фотоприемном блоке заключается в 2 и 3, При равенстве этих частот матрицатом, что за время записи одной фотоприе- работает в обычном режиме, Наличие внешмой ячейки осуществляется многоразовое него элемента памяти, управляемого синхизмерение сигнала, для чего производят 30 ронно с опросами ячеек, дает возможностьмногократный заряд емкости ячейки в про- представлять полученный сигнал с постоянцессе регистрации, а накопление сигнала ным временем измерения, удобным дляпроизводят на внешнем элементе памяти внешних регистрирующих устройств, Ана(емкости С аналогового коммутатора 7). логовая форма выходного сигнала позволяПри периодической установке фотоприем ет проводить быстрый визуальный анализных...

Номер патента: 1656597

Опубликовано: 15.06.1991

Авторы: Грановский, Мамедов, Сколецкий

МПК: G11C 19/00

Метки: n-разрядный, буферный, регистр

...считывания" в отсутствие сиг,нала "Выбор режима" на входе 11, т.е. приВК=1, С=1 и БР=О,В этом случае на выходе элемента 7сохраняется "1" (так как ВР=О)., которая под,держивает элемент 5 во включенном состоянии, а на выходе элемента Я (и шине ВД)устанавливается "1", так как на всех еговходах присутствуют "1". Поэтому буферные ключи б открываются и информация стриггеров поступает на выходы 14 регистра,Следовательно, выдача данных с регистра описывается формулой:ВД=ВКС д ВР,Запись информации в регистр происходит при подаче на входы 10 и 11 сигналовВК=1 и ВР=1 (С=Х), При этом срабатываетэлемент 7 и на его выходе устанавливается"О", который выключает элемент 5 по входу19 элемента 5 во всех триггерах и блокируетчерез элемент 8 по шине 15...

Номер патента: 1658209

Опубликовано: 23.06.1991

Авторы: Ботвинник, Полупан

МПК: G11C 7/00

Метки: считывания, усилитель

...Напряжение на выходе 17 снижае- ся за счет падения напряжения на резисторе 19 от протекания тока по цепи шина 3 питания - резис 1 ор 19 - коллектор - эмиттер транзистора 9 - резистор 15 - общая шина16. Напряжение на выходе 18 остается равным ОопПереходы база - эмиттер транзисторов 13 и 14 соединены параллельно, следовательно, коллекторные токи этих транзисторов равны, поэтому при одинаковом сопротивлении резисторов б и 7 разность напряжений на базах транзисторов 8 и 11 равна разности напряжений на входах 4 и 5.При подаче на вход 4 сигнала низкого уровня, а на вход 5 высокого соответственно изменяются на противоположные напряжения на выходах 17 и 18 усилителя считывания.Двухэмиттерные транзисторы 8 и 9, 11 и 10 соответственно образуют...

Номер патента: 1658210

Опубликовано: 23.06.1991

Автор: Землянухин

МПК: G11C 8/00

Метки: дешифратор

...6 тока или на эмиттерэх транзи"торов 3, соответствует функции ИЛИ от ко,лбинации сигналов высокого и низкого уровней на входах 11 и 12.На выходах 13 дешифратора (коллекторы транзисторов 3) комбинации сигналов соответствуют функции ИЛИ-И от комбинации сигналов на входах 9-12,Повышение быстродействия дешифратора достигается путем снижения величины паразитной емкости, приведенной к информационным шинам, при этом основная часть переходов база - эмиттер транзисторов 3 имеет обратное смещения, что поэво ляет снизить паразитные емкости этих транзисторов, кроме того, управление го 5 10 15 20 25 30 35 40 45 50 информационным входам дешифратораосуществляется эмигтерными повторителями на транзисторах 9-12. Формула изобретения Дешифратор,...

Номер патента: 1658211

Опубликовано: 23.06.1991

Автор: Рахимов

МПК: G11C 27/00, G11C 27/02

Метки: аналоговое, запоминающее

...входе усилителя 7 и соотве)ственно на выходе 12 устройства 1 ил. тройство работает следующим обраВ исходном состоянии ключевые элементы 1, 2 и 5 закрыты, элементы 3 и 4 - открыты в соответствии с управляющими сигналами, подаваемыми на входы 9 11.Работа устройства начинается с заряда элемента 6 от входного напряжения, подаваемого на вход 8 устройства. Для этого на вход 9 подается сигнал, открывающии элемент 1 на время, необходимое для заряда, который производится через элементы 1, 3 и 4, По окончании заряда элемент 1 закрывается. При этом элемент 6 заряжается до напряжения (потенциал правой обкладки конденсатора 6 на чертеже относительно левой) Ес,Ес=Егде Евх - н ст ех -( Е), апряжение на входе 8 устрои1658211 Составитель А,...

Номер патента: 1658212

Опубликовано: 23.06.1991

Авторы: Волков, Мироновский, Финоженок

МПК: G11C 29/00

Метки: групп, регистров

...по модулю два, гпгрупп блоков 4 1,1-4,1.а, 4.2,14,2.04,т. - 4,гп,1, коммутации к групп дополнительных сумматоров 5,1 1. - 5.1.а,5,2,1 - 5,2.05,гп.1-5.гп.1 по модулю два,контрольные выходы б.1.1-б.гп.1 устройства, вход 7 контрольной информации устройства,Рассмотрим работу устройства на конкретном примере (фиг,2). При этом зададимся следующими исходными данными.Пусть имеются две группы контролируемых регистров сдвига (фиг 2): два регистра1,1,1 и 1,1.2 по четьч е разряда и два регистра 1.2.1 и 1,2,2 по шесть разрядов, Контро 16582 12,; Г 1.:..,, ,;, С; ьи Гх ОД 7 , К г .; - ;,; ; ;,,г ) г,ч,ет быть г,; .:, О, )ч." 8 1 1 82 2 иГг, )221,гд ; ГГ , ра",ты и цег,1 устано- к;,,я кгн тцч г гь. )г О) )ОГО,:ГМ ) .,КОМк "-и н ГГ, иу и Ои,...

Номер патента: 1661834

Опубликовано: 07.07.1991

Авторы: Викентьев, Гофман, Клюкин, Лепихина

МПК: G11C 11/40

Метки: асинхронный, триггер

...состояние, т.е. Я = й = О, а вследчющий моментЯ = а (Я Ч Г Й) = Р; й = аЯ(РЧ В) = Е,При этом в зависимости от значенияфункчии возможны следующие два случая:Я = 1, В = 0;Я =О, Й=1.В следующие моменты времени функции управления бистабильной ячейкой будут иметь для этих случаев значенияЯ =аЯЧ Р В)-1;В = аЯ(ГЧ В) = 0;Я-аРЧ Щ=О;В=аЯ(ГЧЙ) =1,т,е. в дальнейшем значения функций Я и Всохраняются неизменными до следующегоизменения сигнала управления фазовым состоянием триггера, а переключение триггера происходит только в начале рабочейфазы после появления сигнала а = 1, приэтом значения функций управления биста-бильной ячейкой равныЯ=.Г; В= Г,Настройка триггера на реализацию различных функций осуществляется в соответствии с таблицей,Формула и...

Номер патента: 1661835

Опубликовано: 07.07.1991

Автор: Вербовецкий

МПК: G11C 11/42

Метки: ассоциативный, запоминающего, коррелятор, многоканальный, оптический, устройства

...на излучательный блок1, например, в виде электрических сигналов, Блок 1 преобразует электрические сигналы в оптические, например, такимобразом, чтобы каждому и-у ассоциативному признаку соответствовала и-я строка оптических сигналов, отображающая навыходе блока 1 все р - е (р = 1, 2,3з, где з- число разрядов в признаке) разряды и-гопризнака на одной и той же длине волныф, отличающейся от длин волн, на которойотображаются остальные (и - 1) признаки.Причем эти оптические сигналы отображают ассоциативные признаки, например, илив прямом парафазном коде, или в прямомкоде Манчестера.(т,е. когда каждый двоичный знак признака представляется во времени, например, двумя состояниями света,отображающими его в прямом и обратномпростом коде, т,е,...

Номер патента: 1661836

Опубликовано: 07.07.1991

Авторы: Гришин, Еременко, Капралов, Мадатов

МПК: G11C 19/00

Метки: регистр, сдвига

...10 (фиг, 2) показано, что из-за различных длинпроводников в цепях синхронизации синхросигнал на входы 11 разрядов поступает в следующей последовательности: сначала в (и)-й разряд, что видно по входу 13 (и)-го 15 разряда, затем на (и+1)-й, (и)-й и-й разряд,что видно по переключению элементов 5 и 6 разрядов. В аналогичной последовательно-сти возникает и положительный сигнал блокировки на входах 13 разрядов, Под 20 действием активного положительного фронта синхросигнала записывается последовательная информация в триггеры 1 и 2 разрядов: "1" - в (и+1)-й разряд, "1" - в (п)-й разряд и "0" - в и-й разряд, что видно25 по выходам элементов 5 и 6 триггеров 1 и 2,Но в триггеры 3 эта новая информация будет передаваться по мере снятия...

Номер патента: 1661837

Опубликовано: 07.07.1991

Авторы: Зинин, Юдин

МПК: G11C 19/00

Метки: буферное, запоминающее

...данных в один из блоков памяти (на выходе элемента ИЛИ 30 сформируется сигнал высокого уровня - есть информация), то триггер 33 не переключится в состояние "Чтение", так как элемент И 14 заблокирован сигналом с прямого выхода триггера 33. В этом случае в систему сбора выдается информация с одного из блоков памяти (режим выборки накопителя блоков памяти установлен постоянно), которая установилась в нем при включении питания. Такой режим работы буфера будет продолжаться до тех пор, пока в буфер не будет загружен хотя бы один блок данных. По концу пачки Сх.Чт. на вход 36 устройства поступает сигнал КЧт., в качестве которого можно использовать любой сигнал синхронизации системы опроса, не попадающий в пачку Сх.Чт. Сигнал КЧт. через инвертор...

Номер патента: 1661838

Опубликовано: 07.07.1991

Авторы: Гуслов, Гуслова, Коган

МПК: G11C 27/00, G11C 27/02

Метки: аналоговое, запоминающее

...13). Элемент 12 открывается и генератор 6 через открытый канал элемента 12 оказывается подключенным к выходу переключателя 7 тока. При этом сумма токов нижних генераторов 5 и 6 тока (по схеме) 15, 15 соответственно становится больше суммы верхних генераторов 6 13, 14. Тогда Л 1=(1 з+14)415+15),Разностный ток А совместно с током источника 10 сигнала 1 с разряжает элемент 2.В момент, когда напряжение на элементе 2 становится равным напряжению на информационном входе элемента 1, элементы 12 и 13 находятся в равновесном состоянии. При этом ток генератора 6 тока перераспределяется поровну по каналам элементов 12 и 13, При этом в схеме устройства устанавливается баланс токов1 з+14=5+1/2 15При подаче на шину 19 управления переключателем...

Номер патента: 1661839

Опубликовано: 07.07.1991

Авторы: Карева, Нифонтов, Рогов, Сафронов

МПК: G11C 29/00

Метки: запоминающее, коррекцией, ошибок

...каждый иэ разрядов а, Ь 1, с 1, б равен "О", Эти условия приведены в табл, 2, 166183925 40 Следовательно, а 1 = 0 при одном из сле дующих значений синдромов:51 32 53 54 350 0 0 0 .01 0 О. 0 101 1 0 0 15 1 0 1 0 00 1 О 1 00 О 1 0 10 0 0 1 -11 1 1 0 1 20 1 1 1 1 00 0 1 1. 0Ь 1 = 0 при одном из следующих значений синдромов:31 52 53 34 350 0 0 0 01 О 0 1 00 1 0 0 11 0 1 0 00 1 0 1 0 30 0 0 1 0 10,0 0 1 11 1 0 1 11 1 1 1 00 0 1 1 0 35 с 1=0 при одном из следующих значений синдромов:51 52 53 54 55.0 0 0 О О1 0 0 1 00 1 0 0 11 0 0 0 10 1 1. 0 00 0 1 0 10 0 0 1 1 45 1 1 0 1 11 1 1 0 10 0 1 1 0б = 0 при одном из следующих значений синдромов: 50 51 Я 2 83 54 350 0 0 0 01 0 0 1 00 1 0 0 11 0 0 0 1, 55 О 1 1 0 01 0 1 0 00 1 0 1 01 1 0 1 11 1 1...

Номер патента: 1661840

Опубликовано: 07.07.1991

Авторы: Терзян, Торосян, Чахоян

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...- на регистр 9. В шифраторе 1 выполняется кодирование информационных разрядов, а в сумматоре 2 - сравнение полученного кода с содержимым регистра 9. На одни выходы сумматора 2 выдается результат проверки по коду Хэмминга, а на другой выход - результат проверки содержимого регистров 5 и 9 на четность, По состояниям выхода элемента 6 и выхода сумматора 2, приведенным в таблице, определяется наличие или отсутствие одиночных или двоичных ошибок, Причем при наличии одиночной ошибки на выходах сумматора 2 появляется синдром ошибки, который поступает на вход дешифратора 3, а на другом выходе - сигнал логической "1".Сигналом с второго выхода дешифратора 17 триггер 18 устанавливается в единичное состояние и сигнал с третьего выхода дешифратора...

Номер патента: 1663627

Опубликовано: 15.07.1991

Авторы: Дудукин, Сычев

МПК: G11C 29/00

Метки: блоков, памяти

...этом старшие разряды адреса пред-назначаются для выбора адаптера, амладшие для выбора регистра внутри адаптера.Формирование тестовых последовательностей в устройстве осуществляется программным способом с помощью ЭВМ.Перед началом работы устройства ЭВМзагружает регистры 2 и 3 кодами данных иадресов. В триггер 6 записывается код режима работы проверяемой памяти (первоначальная команда - "Запись" ). В регистр 7записывается код напряжений питания, поступающих на клеммы питания полупроводниковой памяти. В регистры блокаформирования временных диаграмм записываются коды значений переднего и заднего фронтов сигналов, управляющих работой проверяемой памяти. Триггеры 5,9, 13 и 34 устанавливаются в исходное состояние (цепи сброса не показаны), В...

Номер патента: 1665405

Опубликовано: 23.07.1991

Авторы: Варшавский, Кондратьев, Романовский, Цирлин

МПК: G11C 19/00

Метки: асинхронный, кмдп-транзисторах, параллельный, регистр

...11 имеется низкий потенциал, на низкий потенциал, закрывающий транзивыходе элемента И-НЕ 10 управляющего стор 15 и открывающий транзистор 14 эле-. триггера 8 - высокий потенциал,а на выходе 45 мента 13, в результате чего на выходе элемента И-ИЛИ-НЕ 9 этого триггера - низ- последнего появится высокий потенциал кий потенциал, который поступает на вход (транзистор 16 этого элемента закрытвысоэлемента И-НЕ 12 и на его выходе имеется ким потенциалом с выхода элемента И- высокий потенциал, т,е. на выходе 22 реги- ИЛИ-НЕ 9), Таким образом, на обоих входах стра в начальном состоянии имеется высокий 50 элемента 12 появятся высокие потенциалы потенциал, свидетельствующий о готовно- с выходов элементов И-ИЛИ-НЕ 9 и 13, что сти регистра к...

Номер патента: 1665406

Опубликовано: 23.07.1991

Авторы: Красноперов, Поликанов, Четвериков

МПК: G11C 29/00

Метки: динамическое, запоминающее, исправлением, ошибок

...43, чем устанавливаетгналы выборки строк и столбцов в сооттствующих накопителях в состояние логи 1665406ческой единицы, соответствующее неактивному состоянию сигналов,Рассмотрим случай, когда обращение к устройству по считыванию происходит во время проведения регенерации в первом накопителе 2. В этом случае считанная информация с выходов второго и третьего накопителей 5 и 10 поступает на первые входы соответственно блока контроля 6 и блока 11 контроля, в которых производится контроль Считанной информации по модулю два с учетом контрольной свертки адреса, поступающей на вторые входы блоков контроля. Введение в систему контроля устройства Контрольной свертки адреса позволяет Схватить контролем адресные цепи устройСтва и тем самым...

Номер патента: 1667153

Опубликовано: 30.07.1991

Авторы: Казла, Римшялис, Ротов, Федаравичюс

МПК: G11C 5/12

Метки: провода, прошивки, резки, сердечников, узел, устройства, ферритовых

...стороны по отношению к конусному пальцу 4 проходной канал направляющих 2. выполнен с конусным проемом 8, .расширенная часть которого обращена в сторону расширенной части конусного отверстия 6 конусного пальца 4 и больше его по диаметру, На внешней поверхности поворотного конусного пальца 4, с обеих его сторон, образованы канавки 9,образующие с входной частью конусногоотверстия перемычки 1 С. Ширина перемычки меньше радиуса входной части конусного отверстия, Корпус 1 узла резки соединенс корпусом 11 узла устройства пневмоподачи не показан) прошивочного провода 12.Прошивочный провод 12 пропущен черезнаправляющие 13 устройства пневмоподачи и направляющие 2 узла отрезки, 10Узел резки провода для устройства прошивки ферритовых сердечников...
