G11C — Запоминающие устройства статического типа

Номер патента: 1236556

Опубликовано: 07.06.1986

Автор: Чумак

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...с выводом резистора 5, причем ячейки 2 и 3 памяти имеют замкнутое состояние ключей и работак)т в режиме слежения. При этом напряжение на выходе ячейки 2 памяти повторяет входное напряжение устройства, но с обратным знаком, а ячейка 3 памяти, включенная в цепь отрицательной обратной связи операционного усилителя 7, отслеживает сумму входного напряжения устройства и выходного напряжения ячейки 2 памяти т. е, погрешность инвертирования входного напряжения у ячейки 2 памяти с учетом ошибки суммирования, вносимой операционным усилителем 7. При переходе в режим хранения ячейки 2 и 3 памяти запоминают соответственно проинвертированное входное напряжение и суммарную погрешность активных элементов устройства, приведенную к выходу...

Номер патента: 1236557

Опубликовано: 07.06.1986

Авторы: Левочкин, Левочкина

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...ток генератора 8 в установившемся режиме в р раз, где р - коэффициент усиления транзистора по току.Конденсатор 13 при этом заряжается током, определяемым разностью токов генераторов 16 и 15 в установившемся режиме . При достижении равенства напряжений на входе и выходе ключа 1 ток через конденсатор 2 спадает до нуля и выходной ток генератора 8 уменьшается до значения, соответствующего установившемуся значению, т.е. становится равным току на выходе генератора 1 О. При этом выходной ток генератора 8, протекая симметрично через плечи диодного мостового ключа 1, складывается с выходным током генератора 10 и образует ток генератора 11.В режиме хранения выходной ток генератора 11 протекает через верхний транзистор переключателя 9 тока,...

Номер патента: 1236558

Опубликовано: 07.06.1986

Авторы: Борзенков, Костин

МПК: G11C 29/00

Метки: памяти

...информация в которые первоначально поступает из ЭВМ. Информация в этих регистрах изменяется под воздействием сдвигающих импульсов, поступающих из блока 4 управления, В цепи переноса этих регистров включены коммутаторы 47 и 48, Они позволяют формировать в регистрах кроме простых кодов (00, 11, шахматный код, бегущая 1, бегущий О и т. д.) псевдослучайные последовательности. Контрольный код в блоке 5 формируется как за счет указанных изменений в регистрах, так и за счет возможности подключения к выходу блока при помощи коммутатора 49 то одного, то другого регистра. Коммутаторы 47 и 48 управляются блоком 13 микропрограммного управления, коммутатор 49 управляется как блоком 13, так и блоком 4 управления, осуществляющего переключение триггера...

Номер патента: 1236559

Опубликовано: 07.06.1986

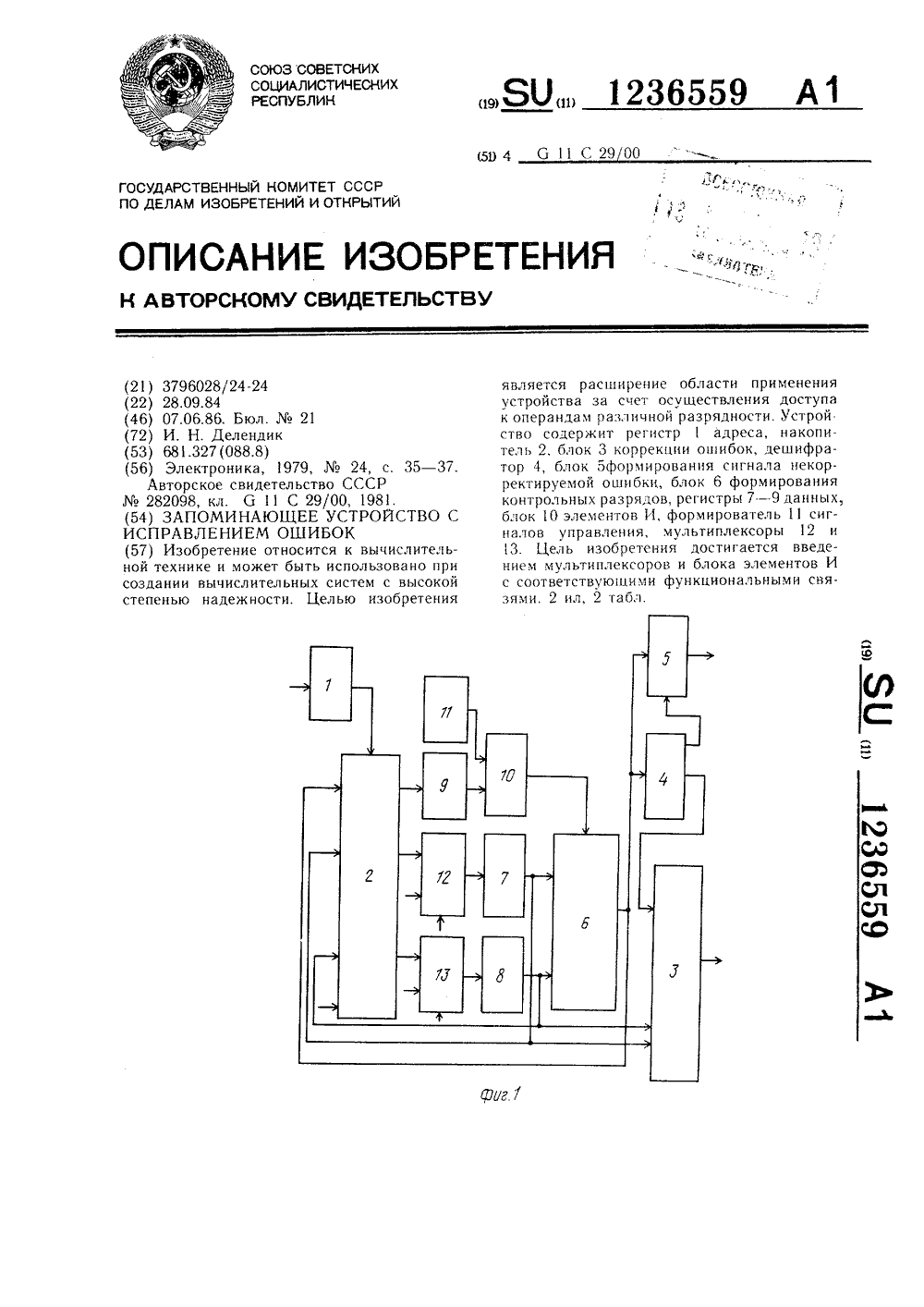

Автор: Делендик

МПК: G11C 29/00

Метки: запоминающее, исправлением, ошибок

...некорректируемой ошибки. Дешифратор 4 производит преобразование битов синдрома в биты состояния. При появлении однократной ошибки на линии одного из битов состояния появляется низкий уровень, обозначающий ошибку, бита,Биты состояния поступают на первые входы логических элементов исключающее ИЛИ 14 и 15. На вторые входы этих элементов поступают соответствующие биты дан ных, хранящиеся в регистрах данных 7 и 8. За элементами 14 и 15 следуют элементы НЕ 16 и 17, тем самым обеспечивается исправление ошибки. Если ошибки нет, то бит, хранящийся в регистре 7(8) данных, передается через логические элементы исключающее ИЛИ 14 и 15 и элементы НЕ 16 и 17 без изменения. При появлении двукратной ошибки на выходе блока 5 формирования сигнала...

Номер патента: 1236560

Опубликовано: 07.06.1986

Автор: Головачев

МПК: G11C 29/00

Метки: запоминающее

...(признаками) блоком 21 сравнения.Сигнал опроса подается на первые входы блоков 8 и 4 контроля с выхода элемента 12 задержки (для синхронизации работы устройства). В случае равенства результата свертки информационной части и контрольного признака (признаков) в блоке 3, а также наличия сигнала опроса на входе этого блока, блок 21 блока 3 формирует сигнал, который поступает на вход элемента 6. При наличии на втором входе элемента 6 разрешения на его выходе появляется сигнал, который поступает на первый вход элемента 25, где при наличии сигнала разрешения на втором входе, на выходе элемента 25 формируется сигнал, который поступает на третий вход блока 8, по этому сигналу информация, поступающая на вход блока 8, передается через блок 13...

Номер патента: 1236606

Опубликовано: 07.06.1986

Авторы: Воротинцев, Гиль, Легоцкая, Нестерук

МПК: G11C 11/14, H03K 19/168

Метки: логический, мажоритарный, пороговый, элемент

...находящимся во второй динамической ловушке 4, поступает либо на выход 12 (при наличии ЦИД во второй динамической ловушке 4), либо в третий канал 9 предпочтительного продвижения ЦМД (в противном случае), а затем на выход 11, реализуя функцию "один из трех", При этом на выходе 10 элемента реализуется пороговая функция мажоритарности "два из трехПредлагаемый логический пороговый мажоритарный элемент может работать в режиме полного сумматора.ЦМД одноименных разрядов операндов А и В, а также ЦМД от суммирования переноса предыдущих разрядов операндов по входам 8 поступают в информационный канал 5, продвигаясь по которому последовательно заполняют динамические ловушки 3 и 4 ЦИД по каналам 7 и 7 продвижения ЦИД. При этом в динамической...

Номер патента: 1238149

Опубликовано: 15.06.1986

Авторы: Олейник, Толочек, Яблонский

МПК: G11C 5/02

Метки: запоминающая, матрица

...2 боковых стенок изоляционной обоймыи соосные с ними отверстия записи 6 биаксов 3 и поверх боковых стенок и биаксов, причем концы каждого из проводов записи свиты вместе. Провода считывания 8 в каждой изоляционной обойме 1 проложены по сквозным каналам, которые образованы отверстиями считывания 4 биаксов 3, При переходе из одной изоляционной обоймы 1 в другую провода считывания 8 переходят из верхнего (нижнего) слоя одной изоляционной обоймы в нижний (верхний) слой другой изоляционной обоймы, с получением перекрещивания у каждого провода считывания 8 между изоляционными обоймами 1.Биаксы 3, заполняющие сквозные пазы 5,образуют в каждой из них ряд. Зазоры между этими рядами из биаксов гарантируются за счет выполнения сквозных пазов 5 в...

Номер патента: 1238150

Опубликовано: 15.06.1986

Авторы: Крючков, Кулабухов

МПК: G11C 5/12

Метки: блоков, жгутов, запоминающих, кодовых, постоянных

...жгутах.На фиг.1 изображена структура устрой ства в исходном состоянии; на фиг.2 - момент полного разведения групп проводов.Устройство содержит привод 1, механизм 2 разведения проводов, траверсу 3, направляющие 4, стойки 5, направляющую 6, рычаги 7 и 8 с койсолями, на концах которых установлены роликовые захваты 9 и 10 проводов 11, направляющие элементы 12, шаблон 13 для поочередной установки имитаторов сердечников 14, гибкие толкатели 15, челноки 16., механизм 17 фиксации нити 18, представляющий собой электромагнитный фиксатор,Устройство для изготовления кодовых жгугов постоянных запоминающих блоков работает следующим образом.Под действием привода 1, траверса 3 пере мешается по направляющим 4. При этом рычаги 7 и 8 перемещаются по...

Номер патента: 1238151

Опубликовано: 15.06.1986

Авторы: Ищенко, Селигей

МПК: G11C 11/401, G11C 7/00

Метки: информации, регенерации

...сигналы выборки команды (КА 8. СЛ, %Е) датчика 12 тем 50 55 Формула изобретения 5 1 О 15 20 25 30 35 40 пературы запоминающего узла, Если время периода Телег/К при данной температуре окружающей среды обеспечивает сохранность данных в датчике 12 температуры запоминаюшего узла, то с, его информационного выхода (Ро) считывается 1, что приводит к поступлению импульса с второго выхода 13 блока 9 на вход в режиме вычитания реверсивного счетчика 7 и уменьшению кода М и частоты Ь.Если время периода Тр./К при данной температуре окружающей среды не обеспечивает сохранение данных в дополнительной микросхеме памяти, то с ее информационного выхода Ро считывается О, что приводит к поступлению импульса с третьего выхода 14 блока 9 на вход в режиме...

Номер патента: 1238152

Опубликовано: 15.06.1986

Авторы: Ботвиник, Попель, Сахаров

МПК: G11C 11/409, G11C 7/00

Метки: сигналов, считывания, формирователь

...И. цдцрчжецие коллектор - эмиттер насыщенного транзистора. Это происходит, так как контур база в эмитт транзистора 2, коллектор эмиттер транзистора 15 и контур база - эмиттер транзистора 16, резистор 7 включены параллельно, а падение цдцряжения ца переходах база в эмитт различных транзисторов в интегральной технологии выдерживается достаточно одинаковым.Таким образом, в точке соединения эмиттерон транзисторов5 и 6 сформирован потенциал, равный Е -- И - И., где Енапряжение шины питания 15; И, - напряжение на переходах база - -эмиттер транзисторов. Для обеспечения оптимального уровня Г - 1,75 И, на базах транзисторов 1 и 2 недостающее падение потенциала, равное 0,75 И-, формируется на резисторе 11 за счет протекания по нему гока источника...

Номер патента: 1238153

Опубликовано: 15.06.1986

Автор: Черепко

МПК: G11C 11/14

Метки: запоминающее, ферроакустическое

...записываемых в ЗУ, выдает сигнал на первый вход элемента 31 ИЛИ, который затем поступает на вход обнуления счетчика 33 и на вход сброса триггера 32. Таким образом, блок управления 1 возвращается в исходное состояние после записи всего объема ЗУ.В режиме считывания производится обнуление счетчика 33 и триггеров 32 - 32 з аналогично режиму записи. Затем на вход 21 режима считывания поступает положитель. ный потенциал, а на вход 22 режима записисоответствуют замаскированным разрядам, по которым сравнение не производится. На первые входы элементов 39 РАВНОЗНАЧНОСТЬ подаются постоянно потенциалы с соответствующих выходов регистра признака, а на их вторые входы с частотой тактовых импульсов поступают с выходов усилителей считывания...

Номер патента: 1238154

Опубликовано: 15.06.1986

Авторы: Вайсман, Горобец, Ильчишин

МПК: G11C 11/14

Метки: доменных, магнитной, насыщения, пленке, скорости, стенок, тонкой, феррит-гранатов

...Н;", гоставляет порядка 0,3 от величины основоо магнитного поля Н, по линии нулевого градиента. Вводят и увеличивают задержку между импульсамц генераторов 7 и 8 до получения на нулевой отметке окуляра микроскопа 6 55 полосового домена 10 (фиг. 4 а). Фиксируют величину задержки(фиг. 4 в) между импульсами генераторов 7 и 8. Увеличивают задержку до перемещения полосового домена 10 (фиг. 46) на контрольную отметку окуляра. Фиксируют величину задержКи 12. Скорость насыщения о определяют по формулеЧ -а2где Е - расстояние, на которое переместился полосовой домен;1 - время задержки между импульсамиосновного и дополнительного магнитных полей, соответствующее положению полосового домена в фиксированном участке пленки;12 - время задержки между...

Номер патента: 1238155

Опубликовано: 15.06.1986

Авторы: Заболотских, Зимин, Кузнецов, Полетаев

МПК: G11C 11/40

Метки: памяти, элемент

Номер патента: 1238156

Опубликовано: 15.06.1986

Авторы: Лавриков, Мызгин, Неклюдов, Парменов, Савенков, Сергеев, Шурчков

МПК: G11C 11/40

Метки: запоминающее

...амплитудой У, а на управляющих входах 15 и 16 устанавливаются равные потенциалы У, При этом на базах транзисторов 21 и 22 устанавливаются равные потенциалы Уз. Если, например, в выбираемом элементе памяти транзистор 18 включен, а транзистор 17 выключен, то потенциал базы транзистора 18 У 4 выше, а потенциал базы транзистора 17 ниже потенциала Уз. При этом ток, задаваемый в разрядную шину 12, поступает в транзистор 18, а ток, задаваемый в разрядную шину 11, поступает в транзистор 21 и на выход считывания 13. Разность токов, протекающих на выходах считывания 13 и 14, характеризует сигнал считываемой информации. Транзисторы 5 и 6 и транзистор 20 (или 19), а также транзистор 3 и 4 и транзистор 18 (или 17) работают в идентичных...

Номер патента: 1238157

Опубликовано: 15.06.1986

Авторы: Барашенков, Павлова

МПК: G11C 11/40

Метки: запоминающее, полупроводниковое

...информации на информационный вход 18 и адресные входы 16 и 17 подается код числа и код адреса элемента 2, в который она должна быть записана.Код адреса поступает в дешифраторы 8 и 9, происходит выборка строки и выборка столбца накопителя 1, при этом транзисторы 4 и 5 открыты сигналом 1 на затворах, так как открыт транзистор 6 сигналом 1 на управляющем входе 20. В зависимости от парафазного сигнала на выходе формирователя 7 на прямой и инверснойФормула изобретения Полупроводниковое запоминающее устройство, содержащее дешифратор строк, дешифратор столбцов, формирователи записи, ключи, блоки местного управления и матричный накопитель, содержащий элемен О ты оперативной памяти, каждый из которыхсостоит из триггера и переключающих...

Номер патента: 1238158

Опубликовано: 15.06.1986

Автор: Гордиенко

МПК: G11C 15/00

Метки: ассоциативное, запоминающее

...Затем во втором такте с регистров 16 через регистры 15, с учетом сигналов на проведение ассоциативного поиска на выходах декодера 14, также подаваемых на регистры 15, на информационные входы 3 каждой ячейки 2 подаются коды К аргументов ассоциативного поиска, которые сравниваются в блоке 8 каждой ячейки 2 с содержимым соответствующих разрядов элементов 7 памяти ячейки 2. В случае наличия несовпадения в каком- либо разряде одного из аргументов ассоциативного поиска с содержимым соответствующего разряда элементов 7 памяти на соответствующем выходе блока 8 появляется единичный сигнал, подаваемый на сбрасываюший вход соответствующего триггера 10 через элемент ИЛИ 9, посредством чего этот триггер сбрасывается.Таким образом, при совпадении...

Номер патента: 1238159

Опубликовано: 15.06.1986

Авторы: Кожемяко, Красиленко, Мельник, Мельничук

МПК: G11C 19/30

Метки: оптоэлектронный, регистр, сдвигающий

...разрядной ячейки 1. В момент времени, когда уровень потенциала на шине 16 поменяется с высокого на низкий, а на шине 15 с низкого на высокий, произойдет возбуждение светодиода 2 первой разрядной ячейки 1, так как ее фотодиод 4 был возбужден светодиодом 3 и находился в проводящем состоянии. Светодиод 2 будет при этом своим оптическим потоком возбуждать фотодиод 4 своей и фотодиод 5 последующей разрядной ячейки 1. При следующем изменении уровня потенциала на шинах 15 и 16 информация поступит из первой разрядной ячейки в следуюШую и т. д, Если задающий светодиод 10 или предыдущая разрядная ячейка 1 не были возбуждены, то при изменении уровня потенциала на шинах 15 и 16 возбуждение фотодиода 5 и светодиода 3 не произойдет, Таким образом...

Номер патента: 1238160

Опубликовано: 15.06.1986

Автор: Протасеня

МПК: G11C 19/00

Метки: буферное, запоминающее

...задержки элемента ИЛИ 2 плюс время задержки на формирование формирователем 1 сигнала записи импульса сигнала записи плюс время задержки на переключение любого триггера 14 плюс время задержки любого элемента ИЛИ 18 и плюс время задержки на блокировку первого 15 о 25 30 35 40 45 50 55 входа установки любого триггера 13 определяется допустимый предел рассогласования во времени относительно друг друга передних фронтов импульсов сигналов записи (по тактовым входам 26 устройства) соответствующих каждое слову в одной и той же параллельной серии информационных слов.Таким образом, от момента появления переднего фронта, опережающего, сигнал записи на каком-либо тактовом входе 26 устройства, до момента блокировки первого входа установки всех...

Номер патента: 1238161

Опубликовано: 15.06.1986

Авторы: Голуб, Гречанов, Ковалев, Павлухин, Соболев, Удод, Янченко, Ярмоленко

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...С выхода компаратора 3 сигнал Уо поступает на вход элемента 5 задержки импульсов, на вход постоянной времени и один из входов элемента И 6. Элемент 5 задержки задерживает управляющий импульс на время 1 зад, которое необходимо для того, чтобы ключ 12 открылся после переходных процессов в оптимальное время. С выхода элемента 5 задержки сигнал Б, поступает на вход мультивибратора 8, который формирует импульс с длительностью 1 и равной оптимальному времени выборки измеряемого пирометром сигнала. С выхода мультивибратора 8 сигнал поступает на второй вход элемента И 6, который пропускает импульсы управления ключом 12 только при условии наличия объекта измерения в поле зрения пирометра. Таким образом, ключ 12 подключает вход устройства к...

Номер патента: 1238162

Опубликовано: 15.06.1986

Автор: Эннс

МПК: G11C 29/00

Метки: варианты, его, запоминающее, информации, коррекцией

...биты синдромов. Если формирователь 2 определяет, что произошло больше ошибок, чем может исправить устройство, то блок 7 выдает сигнал считывания на триггеры 5, на выходы которых поступает информация, определяющая разряды слова, соответствую шие дефектнымэлементам памяти. Тогда на входы формирователя 2 подается считанная информация, инвертированная в разрядах, соответствующих дефектным элементам памяти. Инвертирование выполняется элементами 6 ИСКЛЮЧАЮЩЕЕ ИЛИ.Порядок работы устройства может быть и другим. Так, например, в триггеры 5 можно записывать слово информации, а не слово, определяющее дефектные элементы памяти. 510 Устройство по второму варианту работает аналогично устройству по первому варианту с той разницей, что...

Номер патента: 1238163

Опубликовано: 15.06.1986

Автор: Овсянникова

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...Кодовое слово у (отличается от слова у, если за время хранения информации в опрашиваемой ячейке накопителя 1 произошел новый отказ или сбой) из накопителя 1, как обычно, считывается в выходной регистр 11 по входам 12. После этого осуществляется восстановление исходного кодового слова. Для этого 1-й символ из числа 1 разрядов считанного кодового слова через элемент И 16 (при поступлении управляющего сигнала на управляющий вход этого элемента) подается на счетные входы 13 выходного регистра 11 с номерами 1, 1+1, 1+21 и т.д. Если 1-й символ у равен единице, а это имеет место в тех случаях, когда при записи символы х 1 слова Х с номерами 1,1+1,1+21 и т.д. были инвертированы, то соответствующие символы считанного кодового слова повторно...

Номер патента: 1238164

Опубликовано: 15.06.1986

Авторы: Борзенков, Токарев

МПК: G11C 29/00

Метки: многоканальное, памяти

...и принятой туда изблока 17 по этому же адресу в первом обрашении к нему. Такие обращения и сравнения информации будут продолжаться до тех пор, пока в блоке 5 свертки по моду 55лю три не выработаются контрольные коды адреса и данных, После этого они поступают в блок 10 для сравнения с контрольными кодами, полученными из блока 17. В случае равенства этих кодов в блок 6 передается30 55 Формула изобретения сигнал, по которому в нем происходит выработка сигнала добавления единицы к содержимому счетчика 2, который поступает в него через элемент ИЛИ 12, Далее устройство переходит к выполнению аналогичной работы по следующему адресу.Аналогично происходит работа в других контрольных режимах.Во всех режимах работа каналов выполняется в пределах...

Номер патента: 1238165

Опубликовано: 15.06.1986

Авторы: Гладун, Исаенко, Самчинский, Шаров

МПК: G11C 29/00

Метки: блоков, памяти, постоянной

...К блоков 4 равно отношению рабочей частоты блока 13 памяти к рабочей частоте каждого блока 4, округленного до большего целого,Запись информации в блоки 4 производится с помощью управляющей ЭВМ, при этом на вход 15 поступает сигнал, переводящий блоки 4 в режим записи и подключающий вход 14 к адресным входам блоков 4, а на входе 16 устройства появляется информация, записываемая в блоки 4. После окончания записи по входу 9 происходит сигнал, устанавливающий счетчики 3 и 6, а также триггер 14 распределителя 2 за исключением первого в нулевое состояние. Первый триггер при этом устанавливается в единичное состояние.На входах блоков 4 устанавливаются нулевые адреса. С выхода коммутатора 5 на вход блока 7сравнения поступает информация,...

Номер патента: 1239721

Опубликовано: 23.06.1986

Авторы: Афонина, Поваляев

МПК: G06F 11/08, G11C 29/00

Метки: двух, информации, исправления, кодовой, комбинации, ошибок, передачи, самоконтролем, системах

...сообщение - информационная и контрольная часть - записы" ваются соответственно в элементы НЕ 29 блока 1 управления. На вторые входы элементов И третьей и четвертой групп 24 и 25 поступает сигнал с тактового входа 36 выдачи информации устройства через элемент И-НЕ 28.Теперь к входам элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы 2 формирователя 40 синдрома ошибки подключаются сигналы с выходов элементов И третьей и четвертой групп 24 и 25, а элементы И первой и второй групп 8 и 12 закрываются. Так как выходы элементов И младшего и старшего байтов третьей группы 24 объединены соответственно . с выходами элементов И старшего и младшего байтов первой группы 8, а выходы каждого 21-го и (21-1)-го элементов И второй группы 12 объединены соответственно с...

Номер патента: 1239748

Опубликовано: 23.06.1986

Авторы: Бурцев, Головачев, Денисов, Кондратьев, Сизов

МПК: G11C 5/12

Метки: жгутов, кодовых, обвязки

...кодовый жгут 8.Устройство работает следующим образом.Каретка 3 с установленным на ней шаблоном 4 перемещается дискретно, поразрядно по заданной траектории в 35 точки 9 обвяэки. Игла 10 и челнок 11 производят обвяэку информационных проводов 5, обвязывающие нити 12 охватывают поразрядно формирующие штыри 13 шаблона 4. Нити 12 подбира ют распушенные информационные провода 5 и формируют их в кодовый жгут 8, который прилегает к штырям 13 и обвязывается вместе с ними, обеспечивая поразрядную фиксацию сформиро ванного жгута 8. Таким образом штыри 13 заменяют тканевую основу и удерживают жгут 8 от перемещения .его при движении иглы 10 и каретки 3. Передвижение каретки 3 с шаблоном 50 4 происходит при верхнем положении иглы 10 по команде...

Номер патента: 1239749

Опубликовано: 23.06.1986

Авторы: Казинян, Минасян, Минасянц, Туманьян

МПК: G11C 11/406

Метки: динамической, памяти, регенерацией

...устройства, а первый и второй выходы - выходами регенерации и запроса устройства, выход генератора импульсов регенерации соединен с входом счетчика строк и входом инвертора, выход которого соединен с вторым входом элемента И, первый вход которого является входом конца цикла регенерации устройства, а выход соединен с вторым входом генератора импульсов регенерации, выходы счетчика строк являются выходами адреса строки устройства, о т л и ч а ю -зультате чего на выходе генератора 6 импульсов регенерации формирует-ся положительный перепад (задний фронт отрицательного сигнала). Счетчик 7 строки увеличивает свое состояние на единицу, формируя адрес следующей строки регенерации. Триггер 10 установки устанавливается в состояние "1", если...

Номер патента: 1239750

Опубликовано: 23.06.1986

Авторы: Балашов, Дятченко, Родионов, Сквира

МПК: G11C 11/40

Метки: запоминающее

...2, источник 3 тока (хранения), источник 4 тока (считывания) накопитель 1 выполнен в виде двух строк ячеек 5 памяти, объединенных по строкам парами словарных шин, причем первая 6 и вторая 1 словарные шины каждой строки являются соответственно словарными входами и выходами накопителя 1, каждый словарный вход накопителя 1 через дополнительно введенные источники 8 опорного напряжения, в частности, выполненного в виде последовательно включенных первого 9 и второго 1 О диодов, подключены к шине 11 положительного напряжения питания, коммутатор 12, разрядные шины 13 ячеек 5 памяти, являющиеся разрядными входами/выходами накопителя 1.Запоминающее устройство работает следукшим образом.Любой комбинации логических сигналов на входах дешифратора 2...

Номер патента: 1239751

Опубликовано: 23.06.1986

Авторы: Клепиков, Петровский, Семаков, Шастин

МПК: G11C 29/00

Метки: запоминающее, резервированное

...младший), т,е, деленнаяна два.В случае сравнения информации,поступающей в первый блок 15 выборкиинформации по входу 17, с информацией по любому из других входов онасчитается достоверной и выдаетсячерез коммутатор 33 по управляющемусигналу с выхода элемента ИЛИ 32на первый информационный выход устройства, В случае несравнения информации, поступающей по входу 17 первого блока 15 выборки информации,с информацией, поступающей па другимвходам, с выхода элемента ИЛИ 32 науправляющий вход коммутатора 33 поступает сигнал, производящий переключение коммутатора 33. При этомна информационный выход устройствапоступает восстановленная информация, Второй блок выборки информацииработает параллельно с первым и наинформационных выходах...

Номер патента: 1241285

Опубликовано: 30.06.1986

Авторы: Баранов, Герасимов, Григорьев, Кармазинский, Поплевин, Савостьянов

МПК: G11C 7/06

Метки: кмдп, считывания, транзисторах, усилитель

...транзисторы 30 и 31, и триггер 25 переключается в устойчивое состояние, в результате чего на выходе 12 устанавливается напряжение лог. "0", а на выходе 12 - лог,"1".После переключения триггера 25 входная часть усилителя на транзисторах 1-5, 8, 32-33 устанавливается в симметричное состояние путем пода" чи напряжения лог. "1" на тактовую шину 13 и выравнивания напряжений на входах 9 и 10 (считываемый сигнал на входах 9 и 10 уже не нужен). При этом закрываютсяинвертирующие 6 и 7 и управляющие 16 и 17 транзисторы. Однако считанная информация сохраняется на выходах 11 и 12, поскольку триггеры 20 и 25 сохраняют свои сос тояния.В исходное состояние, соответствующее статическому режиму, усилитель приводится путем подачи...

Номер патента: 1241286

Опубликовано: 30.06.1986

Авторы: Зарипов, Каримова, Петрова

МПК: G11C 11/14

Метки: памяти, элемент

...оси проволоки. Эффективная площадь сечения проволоки 1может иметь значение, настолько близкое к значению эффективной площадисечения пленки 3 (толщина которой 1 -2 мк), насколько это позволяет техно- ЗОлогия осаждения пленки, что значительно расширяет пределы микроминиатюризации элемента памяти. Представляется возможным изготовить элементы памяти диаметром 0,01-0,1 мм и З 5длиной 5-10 мм.Предлагаемый элемент памяти работает следующим образом.При воздействии достаточно сильного внешнего магнитного поля элемент 40памяти устанавливается в первое магнитное состояние насыщения (фиг.1),соответствующее точке "установки"петли гистерезиса на фиг. 3. При этомэлемент памяти фактически является 45постоянным магнитом, так как направления...
