G11C — Запоминающие устройства статического типа

Номер патента: 1112412

Опубликовано: 07.09.1984

Авторы: Верниковский, Калошкин, Конопелько, Лосев, Панфиленко, Сухопаров, Урбанович, Фомин

МПК: G11C 29/00

Метки: запоминающее

...схема предложенного устройства; на фиг. 2 - принципиальные схемы наиболее предпочтительных вариантов выполнения усилителей,. формирователей сигналов, матрицы программируемых ЭП н формирователей сигналов,Предложенное устройство содержит матрицы 1 и 2 основных н резервных ЭП соответственно с числовыми шинами 3, дешифратор 4 алреса олова, разрядные шины 5 и 6 матриц 1 и 2 соответственно, основные 7 и резервные 8 усилители с одними из уп. равляющих входов 9, формировательО управляющих сигналов с входами 1 - 13, другие управляющие входы 14 и 15 соответственно усилителейи 8,Устройство содержит также формирова. тели 16 и 17 сигналов с входами 8 и 19 соответственно, дешифратор 20 адреса разряда, матрицу 2 программируемых ЭП с управляющими...

Номер патента: 1113852

Опубликовано: 15.09.1984

Авторы: Ботвиник, Еремин, Сахаров, Черняк

МПК: G11C 7/04

Метки: записи, сигналов, считывания, формирователь

...который сильно меняется вдиапазоне рабочих температур, отразброса коэффициента усиления транзистора. Цель изобретения - повышение быстродействия формирователя при считывании.Поставленная цель достигается тем, что в формиоователь сигналов записи и считывания, содержащий переключающие транзисторы с первого по двенадцатый, первый управляющий транзистор, источники тока, резисторы и усилительные транзисторы с первого по пятый, эмиттеры которых соединены с первыми выводами резисторов с первого по пятый, а базы - с первым выводом шестого резистора и змиттером первого переключающего транзистора, коллектор которого соединен с первыми выводами резисторов с седьмого по девятый, коллекторами седьмого, восьмого, девятого и одиннадцатого...

Номер патента: 1113853

Опубликовано: 15.09.1984

Авторы: Григорьев, Поляков

МПК: G11C 8/10

Метки: дешифратор, кмдп-транзисторах

...содержит элементыИЛИ-НЕ 1, двухвходовый элемент И-НЕ2, инвертор 3, элемент 4 заряда, шину 5 питания, шину б нулевого потенциала, входы 7-9, выходы 10, управляющий вход 11,Каждый элемент ИЛИ-НЕ 1 содержитпоследовательно соединенные транзисторы р-типа 12-14 и параллельносоединенные транзисторы и-типа 15-17,Двухвходовый элемент И-НЕ 2 состоит из двух транзисторов р-типа .18-19 и двух транзисторов п-типа 2021.Инвертор 3 состоит из транзистора р-типа 22 и транзистора и-типа 23.Элементы 4 заряда выполнены натранзисторе р-типа,Дешифратор работает следующим образом.В статическом режиме на управляющем входе 11 поддерживается потенциал логического нуля, а хотя бы на одном из входов 7-9 поддерживается потенциал логической единицы....

Номер патента: 1113854

Опубликовано: 15.09.1984

Авторы: Бобов, Обухович

МПК: G11C 29/00

Метки: защиты, памяти

...3 идентификатора,первую группу 4 регистров числа, первую группу 5 элементов И, второйэлемент ИЛИ б, регистр 7 адреса,второй дешифратор 8, коммутатор 9,счетчик 10, третий элемент ИЛИ 11,вторую группу 12 элементов И, вторую группу 13 регистров числа, ре-.,гистр 14 сдвига, блок 15 анализа , информации.На фиг. 1 обозначены вход 16 идентификатора, выход 17 сигнализации, адресный вход 18, адресный вы- ход 19.5Регистр 3 идентификатора предназначен для хранения кода идентификатора пользователя ЭВМ, взаимодействующего с памятью. Группа 4 регистров представляет собой набор регистров, в каждом из которых записан код допуска к ячейкам памяти для каждого из пользователей. Количество регистров в группе 4 совпадает с количеством пользователей...

Номер патента: 1113855

Опубликовано: 15.09.1984

Авторы: Горшков, Дерунов, Малецкий, Соколов, Якимов

МПК: G11C 29/00

Метки: автономным, запоминающее, контролем, оперативное

...образом.В паузах между внешними обращениями блок 10 управления производит контроль исправности ячеек памяти блока 5. При обнаружении неисправностив какой-либо ячейке блок 10 управления определяет кратность ошибки,Если кратность ошибки меньше или равна ш, где ш определяется из неравенства ш(.1+Хокп) с в (а - количество разрядов слова, записываемого в адресный блок), то блок 10 управбО две единицы, В остальных разрядах регистра 19 код "1". С инверсноговыхода разряда регистра 19, состветствующего отказавшему разряду ячейки, единичный сигнал по разрешающему уровню с блока 20 поступает через соответствующий элемент И 21 группы на вход регистра 8 и инвертирует искаженный разряд. Исправленный код из регистра 8 слова посту; пает на выходе 24...

Номер патента: 1115105

Опубликовано: 23.09.1984

Авторы: Аксенов, Лазаревич

МПК: G11C 11/00

Метки: запоминающее

...адресов, а управляющий вход соединен 55 с входом генератора импульсов и управляющим входом счетчика адресов и является третьим управляющим вхоЛом устройства, пресными нходамн котОРОГО являются входы счетчика адресов.Кроме того, блок дешифрации н сдвига информации содержит элементы И с девятого по шестнадцатый, второй элемент НЕ и элементы ИЛИ с четвертого по восьмой, выходы которых являются выходами блока, а первые и вторые входы соединены соответственно с выходами элементов И с дезятого по шестнадцатый, причем вход второго элемента НЕ соединен с первыми входами девятого, двенадцатого, четырнадцатого и шестнадцатого элементов И и является управляющим входом блока, выход второго элемента НЕ подключен к первым вхбдам десятого,...

Номер патента: 1115106

Опубликовано: 23.09.1984

Авторы: Куварзин, Мальцев, Милошевский, Нагин, Однолько, Соломоненко, Тюлькин, Чернышев

МПК: G11C 11/40

Метки: варианты, ее, памяти, ячейка

...на шину 1 2 , а запись логического0 подаче низкого потенциыа на шину 1 1 и высокого на шину 1 2 . При этом на шину 1 7 подается положит ель ный потенциал ( + 5 Ч) . В р ез ул ьтате этого при записанной логич ес кой " 1 " триггер устанавливаетс я в состояние, когда потенциал на выходе 9 высокий , а на выход е 1 О низкий . Эт о состояние сохраняется после понижения потенциала на шич е 1 7 .Для считывания состояния ячейки необходимо подать положительный пот енциал на шину 1 7, контролируя при этом потенциал на шинах 1 1 и 1 2 . Высокий потенциал на шине 1 1 и низкий на шине 1 2 свидетельствует о т ом ,чт о в ячейке хранится логическая " 1 " . 11151 Ячейка памяти по второму варианту 55(фиг.2) отличается от первого лишьтем, что транзисторы...

Номер патента: 1115107

Опубликовано: 23.09.1984

Авторы: Гарбузов, Невежин, Столяров

МПК: G11C 29/00

Метки: автономным, запоминающее, контролем

...на фиг.2 функциональные схемы логического блока и элемента ИЛИ-НЕ; на фиг. 3 функциональные схемы части умножителя, части мультиплексора и части блока коррекции пакетных ошибок;3 1115 на фиг. 4 - н -матрица используемого корректируюнего кода,Устройство содержит (Фг,1) блоки 1- 1,н памят) с иформаоными входами 2 и выходами 3, первый 4 5 и второй 5 Формирователи сигналов четности, первый б и второй 7 Формирователи сигналов контрольного слова, группу элементов И 8, умножитель 9 первый элемент И 10, мультиплексор 10 11, блок 12 коррекции пакетных ошибок, "элемент ИЛИ-НЕ 13 и логический блок , 14. На фиг. 1 обозначены контрольные входы 15 и выходы 16 блоков 1 - памяти, контрольный 17 и информационные 18 выходы устройства.Логический блок...

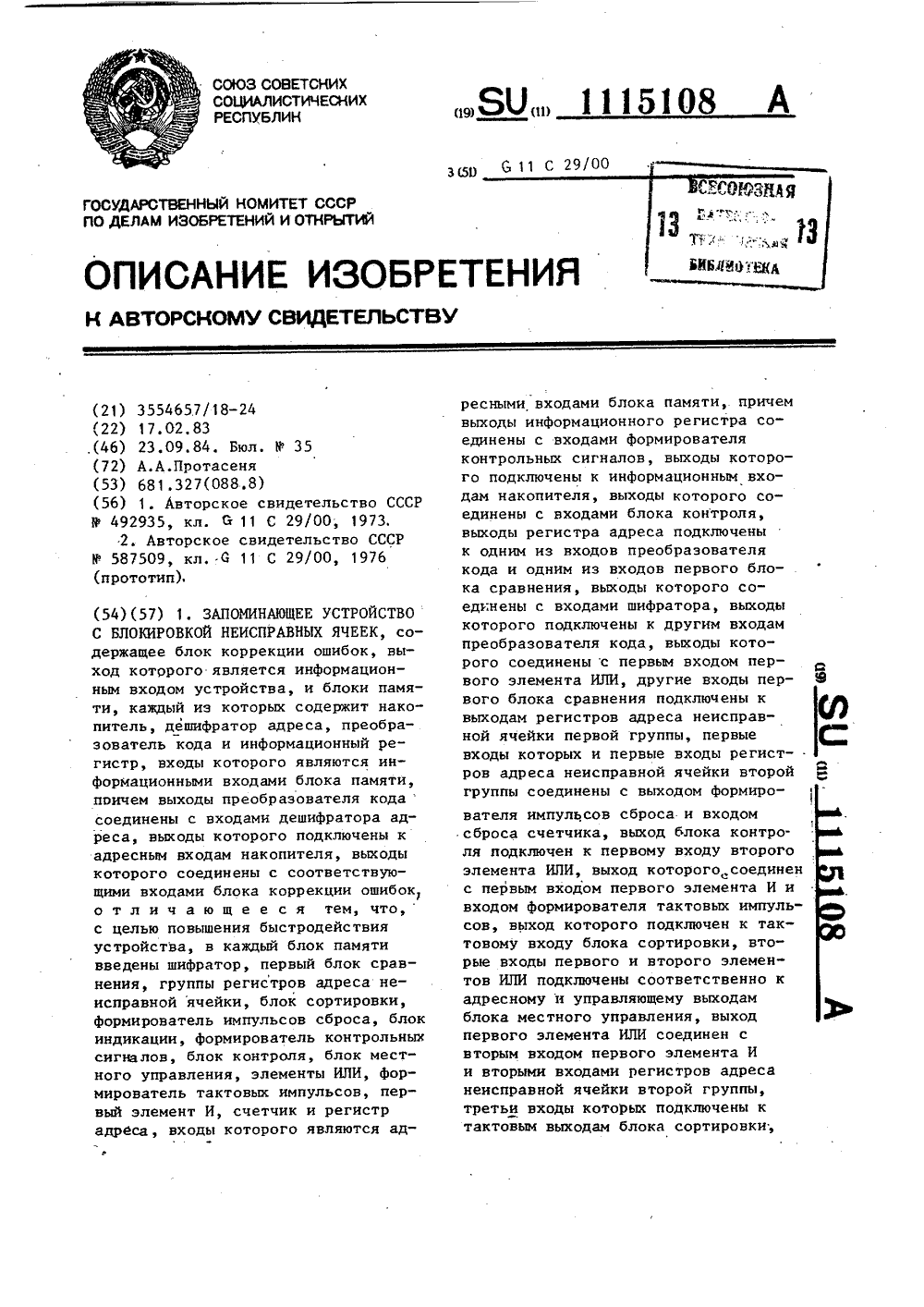

Номер патента: 1115108

Опубликовано: 23.09.1984

Автор: Протасеня

МПК: G11C 29/00

Метки: блокировкой, запоминающее, неисправных, ячеек

...информационными выходами блока и подключены к первым входам элементов И с третьего по шестой, выходы которых являются тактовыми вы" ходами блока, причем вторые выходы блоков сравнения с второго по пятый соединены с входами с первого по четвертый второго элемента И, выход ка 111510840 торого подключен к вторым входамэлементов И с третьего по шестой,а пятый вход второго элемента И является тактовым входом блока,Кроме того, каждый блок местного 5управления содержит седьмой элементИ, формирователь одиночного импульса, ключ, элемент задержки и группу ключей, выходы которых соединеныс первым входом седьмого элемента 10И, второй вход которого и вход элемента задержки соединены с выходомформирователя одиночного импульса,вход которого...

Номер патента: 1116458

Опубликовано: 30.09.1984

Авторы: Бурнин, Буч

МПК: G11C 11/00

Метки: запоминающее

...сдвиговых регистров каждой группы соединены с информационными входами коммутаторов одноименной группы, .выходы которых подключены к информационным входам накопителей одноименной группы, кроме первого, информационный вход которого соединен с выходом соответствующего коммутатора, второй вход первого триггера является вторым управляющим входом устройства.На фиг.представлена структурная схема предложенного устройства; на фиг. 2 и фиг. 3 - функциональные схемы наиболее предпочтительных вариантов реализации блока управления и коммутаторов соответственно; на фиг. 4 - временные диаграммы, поясняющие работу устройства.Устройство содержит (фиг. 1) генератор 1 тактовых импульсов, блок 2 управления, счетчик 3 адресов считывания, счетчик 4...

Номер патента: 1116459

Опубликовано: 30.09.1984

Автор: Погосян

МПК: G11C 11/04

Метки: головок, магнитных

...относится к вычислительной технике и может быть использовано при изготовлении тонкопленочных магнитных головок.Известен способ изготовления магнитных головок, заключающийся в осаждении (вакуумном или электрохимическом) магнитомягкого ферромагнитного материала на подложке, с индуцированием одноосной анизотропии в направлении оси зазора головки 11.Недостатком известного способа является низкая надежность,Наиболее близким к предлагаемому по технической сушности является способ, основанный на создании в слоях однонаправленной анизотропии путем нанесения пленок марганца и последующего отжига 12.Недостатком известного способа явл яется сложность изготовления, обусловленная необходимостью увеличения сечения шин намагничивания.Целью...

Номер патента: 1116460

Опубликовано: 30.09.1984

Авторы: Кандаурова, Памятных

МПК: G11C 11/14

Метки: доменами, информации, магнитными, носителя, полосовыми

...ось анизотропии, пластину вырезают под углом к оси наведенной анизотропии, не равным 90. Величина угла определяется из условия, чтобы доменные границы после размагничивания пластины переменным полем ориентировались вдоль проекции оси наведенной анизотропии на плоскость образца. Таким образом формируют в плоскости носителя преимушественную ось анизотропии. Величина угла зависит от величины и характера магнитной анизотропии конкретной пластины и различна для пластины разного состава.Для устранения остаточного влияния многоосной анизотропии, проявляюшегося в том, что часть доменных границ по своей ориентации отклоняется от преимугцественной оси анизотропии, на носитель дополнительно воздействуют магнитным полем, величину и...

Номер патента: 1116461

Опубликовано: 30.09.1984

Авторы: Арефьев, Климкович, Ратников, Целуйко

МПК: G11C 29/00

Метки: запоминающее, информации, отключении, питания, сохранением

...порогового элемента.Если напряжение основного источника питания ниже уровня срабатывания поро 55 Поставленная цель достигается тем, чтов запоминаюцее устройство с сохранением информации при отключении питания, содержащее накопитель, элемент развязки, пороговый элемент, переключатели и резервный источник питания, выход которого подключен ко входу питания накопителя, первым входам переключателей и одному из выводов элемента развязки, другой вывод Окоторого соединен с выходом основного источника питания и входом порогового элемента, выходы первого и второго переключателей соединены соответственно со входом блокировки и со входом считьваня/записи накопителя, второй вход второго пе реключателя является первым управляющимвходом...

Номер патента: 1117706

Опубликовано: 07.10.1984

Авторы: Бурцев, Денисов, Кондратьев, Кошель

МПК: G11C 5/12

Метки: жгутов, запоминающих, кодовых, постоянных, устройств, шаблон

...при обвязкепроводов кодового жгута использовать швейныймеханизм, обеспечивающий высокую производительность прн обвязке кодового жгута.Целью изобретения является повышениебыстродействия и надежности изготовлениякодовых жгутов.Поставленная цель достигается тем, что шаблон дпя изготовления кодовых жгутов постоянных запоминающих устройств, содержащийстержни с размещенными на них имитаторамисердечников и фиксаторы для крепления стержней, содержит раму с боковыми стенками,при этом стержни размещены между боковыми стенками рамы и одним концом, нечетные. 5стержни закреплены на внутренней поверхностиодной оковой стенки, а четные стержни - навнутренней поверхности другои боковой стенки,факсаторы для крепления стержней установлены на внешних...

Номер патента: 1117707

Опубликовано: 07.10.1984

Авторы: Бочин, Бурцев, Денисов, Кондратьев, Умов

МПК: G11C 5/12

Метки: жгутов, запоминающих, кодовых, накопителей, постоянных, устройств

...на шаблоне, кото. рый при обвязке разворачивают в линию. Обвязку осуществляют путем введения иглы снитью в направляющие пазы, выполненные в 25 имитаторах сердечников и в шаблоне, Эти пазы позволяют фиксировать иглу в необхо. димам месте обвязки кодового жгута 121.Однако пазы, фиксирующие иглу при обвязке, имеют малые размеры, что создает . значительные трудности при обвязке. Обвязка 1осуществляется вручную, натяжение обвязывающей нити получается нестабильным и кодовые жгуты случаются неоднородными по плотности.Целью .изобретения является повышение надежности изготовления кодовых жгутов путем создания заданного натяжения обвя. зывающей нити.Поставленная цель достигается тем, что согласно способу изготовления. кодовых жгутов для...

Номер патента: 1117708

Опубликовано: 07.10.1984

Авторы: Пышкин, Щудлов

МПК: G11C 11/00

Метки: выборки, запоминания, информации, многоканальное

...генераторов стробирующих импульсов. Выходы клапанов выборкиподключены соответственно к входам элементов запоминания а на входы генераторовстробирующих импульсов поступают импульсызапуска с выходов триггеров. Регистрирующаячасть устройства осуществляет дальнейшуюиндикацию исследуемого сигнала 11.Недостатком устройства является сравнительно узкий общий временной диапазон выборки,что обусловлено применением. в качествегустройства, задающего интервал между выборками, набора последовательно соединенныхтриггеров, имеющих фиксированное времявнутренней задержки,Наиболее близким к изобретению является30многоканальное устройства для выборки и запоминания информации; содержащее генераторуправляющих импульсов; дифференцирующиеэлементы,...

Номер патента: 1117709

Опубликовано: 07.10.1984

Авторы: Алексеев, Жучков, Косов, Кугутов, Росницкий, Степанян

МПК: G11C 11/00

Метки: запоминающее

...элемента задержки, вход которогоподключен к выходу третьего триггера, первый вход которого соединен с выходом второ.го элемента И, а второй входс выходомпервого элемента ИЛИ, первый вход которо.го соединен с первым управляющим входомустройства, а второй вход - с вторым выходом элемента задержки, третий. выход которого подключен к первым входам йементов И второй группы, а четвертый и пятыйвыходы - к входам формирователя управляющих сигналов, выход которого являетсяуправляющим выходом устройства и входомэлемента НЕ, выход которого соединен спервым входом второго элемента. И, второйвход которого является третьим управляющим входом устройства, причем входы дешифратора являются другими адресными входами устройства, а выходы соединены с...

Номер патента: 1117710

Опубликовано: 07.10.1984

Авторы: Раев, Смирягин, Шорыгин

МПК: G11C 11/14

Метки: доменов, канал, магнитных, продвижения, цилиндрических

...изолированные один от другого токо. проводящие слои с выполненными в них,группами периодически расположенных отверстий, каждое из которых ограничено двумябоковыми и двумя торцовыми стенками, покрайней мере одна боковая сторона отверстий выполнена вогнутой формы,На фиг. 1 изображены для варианта выполпения предложенного канала для продвиже.йия ЦМД; на фиг. 2 - распределениеуправляющего тока вблизи отверстий,Канал для продвижения ЦМД (фиг. 1 а)содержит магнитоодноосную пленку,1, на которой расположены токопроводящие слои 2и 3, изолированные друг от друга и отпленки 1 слоями диэлектрика 4 и 4В слоях 2 и 3 соответственно выполненыгруппы периодически расположенных отверс.тий 5 и б.Отличительной особенностью канала явля.ется форма...

Номер патента: 1117711

Опубликовано: 07.10.1984

Авторы: Дмитриев, Иванов, Михайлов, Трубников

МПК: G11C 11/14

Метки: анизотропии, напряженности, пленок, поля, феррит-гранатовых

...цель достигается тем, что в устройство для измерения напряженности поля анизотропии феррит-гранатовых пленок, содержащее поляризационный микроскоп с источьиком поляризованного света, фотоприемник, оптически аяэанный с микроскопом, источник переменного магнитного поля, ориен. тированного вдоль оптической оси поляризаць- онного микроскопа, источник постоянного магнитного поля, ориентированного вдоль фокаль. ной плоскости поляризационного микроскопа, введены источник порогового напряжения, компаратор, блок управления, управляемый источник переменного тока, управляемый источник постоянноготока, индикатор в виде цифрового вольтметра и согласующий элемент в виде резистора, причем входы компаратора подключены к выходам фотоприемника и...

Номер патента: 1117712

Опубликовано: 07.10.1984

Автор: Цирлин

МПК: G11C 19/00

Метки: асинхронный, регистр, сдвига

...регистра; на фиг.2 - временная диаграмма его работы; на фиг,3 " пример подключения предлагаемого регистра к источнику и приемнику информации, работающим в резиме "эапросответ",20Асинхронный регистр сдвига содержит ячейки 1 памяти, каждая из которых имеет первый 2, второй 3, третий 4, четвертый 5, .пятый 6 и.шестой 7 , элементы И-НЕ, Первые входы элементов И-НЕ 2 и 3 являются информационнции входами 8 и 9 ячейки 1, а выходы этих элементов - ее информационными выходами 10 и 11. Первые входы элементов И-НЕ 4 и 5 являются первым управляющим входом 12 ячейки 1, выход эле- Зб мента И-НЕ 5 - ее первым управляющим выходом 13. Выход элемента И"НЕ 4 соединен с вторыми входами элементов И-НЕ 2 и 3, выходы которых соединены с третьими входами...

Номер патента: 1117713

Опубликовано: 07.10.1984

Авторы: Вавилов, Великанов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...08 на входе устройства.Первый конденсатор 5 заряжаетсядо уровня напряжения, близкого кнапряжению смещения ео. Разомкнутыйключ 4 находится под йапряжением,близким к нулю, что является благоприятным для его работы. С замкнутым, ключом 4 и разомкнутыми ключами 1-3устрочство переходит в режим хранения. При этом на конденсаторах 5 и 6фиксируются напряжения1 АП = П - ес 1 1+А Вх о 1+А фНедостатком известного устройства является низкое быстродействие, обусловленное тем, что заряд конденсатора, включенного между входом усилителя и шиной нулевого потенциала, осуществляется через два открытых ключа.Целью изобретения является повышение быстродействия устройства.,Поставленная цель достигается тем, что в аналоговом запоминающем . устройстве,...

Номер патента: 1117714

Опубликовано: 07.10.1984

Автор: Бородин

МПК: G11C 29/00

Метки: варианты, его, запоминающее, самоконтролем

...входами устройства, выходы формирователей четности первой группы и выходы формирователей контрольных разрядов по нечетному модулю первой группы соеди 30 нены соответственно с другими входами накопителя, одни из выходов которого соединены с входами формирователей контрольных разрядов по нечетному модулю второй группы и одними из ин- З 5 формационных входов регистра числа, выходы которого являются информационными выходами устройства, одни иэ входов мультиплексора соединены с выходами первого блока сравнения и одними из входов первого преобразователя кодов, другие входы - с выходами первого преобразователя кодов, одни из входов которого соединены с выходами второго блока сравнения, одни из входов которого соединены с выходами...

Номер патента: 1117715

Опубликовано: 07.10.1984

Авторы: Балахонов, Цурпал

МПК: G11C 29/00

Метки: запоминающее, контролем, коррекцией, ошибок

...вход которого подключен к входу элемента НЕ,-выход которого соединен с вторым входом первого элемента И, выход которого подключен к второму входу элемента ИЛИ-НЕ, выход которого соединен с первым входом третьего элемента И, выход второго элемента И подключен к первому входу четвертого элемента И, вторые входы третьего.и четвертого элементов И соединены. с выходом элемента задержки, вход которого подключен к выходу формирователя одиночных импульсов, вход которого и вход элемента НЕ являются другими входами блока, выходы формирователя одиноч" ных импульсов и элемента задержки,являются одними из выходов блока, другими выходами которого являются выходы третьего и четвертого элементов И.На Фиг.1 приведена функциональ ная схема...

Номер патента: 1119075

Опубликовано: 15.10.1984

Автор: Довбий

МПК: G11C 5/00

Метки: запоминающих, зева, изготовлении, магнитных, матриц, образования, пленках, цилиндрических

...стойку с пазами, корпус, закреп ленный на стойке, зевообразующие ремизные планки, размешенные в корпусе, и привод 5 10 15 20 25 30 35 40 45 50 55 ные штанги, взаимодействующие с зевообра.зующими ремизными планками, содержитнаправляющие гребенки, закрепленные накорпусе, в пазах которых размещены зевообразующие ремизные планки. При этом впоследних выполнены пазы, а приводныештанги выполнены в виде копира, средняя часть которого размещена в пазах зевообразующих ремизных планок, а концыв пазах стойки.На фиг, 1 показано устройство, общийвид; на фиг. 2 - сечение А - А на фиг. 1;на фиг. 3 - вид сверху; на фиг. 4 - направляющая гребенка.Устройство для образования зева приизготовлении запоминающих матриц наЦМП содержит корпус 1, в котором...

Номер патента: 1119076

Опубликовано: 15.10.1984

Авторы: Белугин, Потяева

МПК: G11C 8/12

Метки: адресации, буферной, памяти

...группы блока элементов И, счетный вход третьего счетчика подключен к выходу второго счетчика, счетный вход которого подключен к выходу первого счетчика, другой вход элемента ИЛИ является четвертым входом устройства, а выход элемента ИЛИ подключен к установочному входу первого счетчика.На фиг. 1 представлена структурная схема устройства адресации для буферной памяти; на фиг, 2 - структурная схема преобразователя кодов.Устройство адресации для БЗУ содержит счетчики 1, 2 и 3, элемент ИЛИ 4, преобразователь 5 кодов и блок 6 элементов И, входы 7 и 8,выход 9, входы 10 и 11, входы 12 и 13 преобразователя 5, выходы 14 преобразователя 5, группы 15 и 16 элементов И блока 6.Преобразователь 5 кодов содержит блок 17 умножения и сумматор...

Номер патента: 1119078

Опубликовано: 15.10.1984

Автор: Клейменов

МПК: G11C 11/14

Метки: блок, доменной, памяти, продвижения, формирования

...потенциала, а другие к эмиттерам соответствующих транзисторов 21. Недостатком прототипа является нессимметричность тока в источнике магнитного поля вращения, связанная с неравенством величин напряжения источников питания. 5 10 15 20 25 Зо 35 40 45 50 55 На чертеже приведена схема блока формирования тока продвижения для доменной памяти через одну из катушек.Формирователь тока продвижения для доменной памяти состоит из двух последовательно соединенных ключей 1, 2, выполненных на транзисторах 3, 4 разной проводимости. Параллельно каждому транзистору включены ограничительные элементы в виде обратно-смещенных диодов 5, 6, два источника питания 7 и 8 соединены последовательно между собой. Источник магнитного поля 9, в виде катушки...

Номер патента: 1119079

Опубликовано: 15.10.1984

Авторы: Козленко, Кордубан, Пухов, Соловьев, Чертов

МПК: G11C 11/14

Метки: информации, накопитель

...в области их перекрытия, выводные электроды, магниты, корпус и теплоотводящий наполни- тель 121.Недостатком известного устройства является также низкая надежность из-за высокой температуры нагрева кристалла за счет низкой теплопроводности материалов и зазоров между элементами конструкции.Цель изобретения - повышение надежности накопителя информации.Поставленная цель достигается тем, что в накопителе информации, содержащем основание с выводами, доменосодержащий кристалл, источник вращающегося магнитного поля управления, источник постоянного магнитного поля смещения и корпус, основание выполнено из поликристаллического диэлектрика в форме прямоугольной пластины со скосами по краям, с углублением и продольным отверстием в центральной...

Номер патента: 1119080

Опубликовано: 15.10.1984

Авторы: Солощенко, Степанишин

МПК: G11C 11/14

Метки: вращающегося, доменах, запоминающего, магнитного, магнитных, поля, устройства, формирования, цилиндрических

...ключа и блок управления ключами 2.Недостаток этого устройства - неудовлетворительная надежность.Цель изобретения - повышение надежности устройства формирования вращающегося магнитного поля для запоминающего устройства на цилиндрических магнитных доменах.Поставленная цель достигается тем, что в устройство формирования вращающегося 25 магнитного поля для запоминающего устройства на цилиндрических магнитных доменах, содержащее источник переменного магнитного поля, состоящий из двух индуктивных обмоток с взаимно ортогональными витками в области их перекрытия, и четыре ключа, выполненные на транзисторах, причем эмиттер первого транзистора соединен с эмиттером второго транзистора, эмиттер третьего транзистора соединен с эмиттером четвертого...

Номер патента: 1119081

Опубликовано: 15.10.1984

Авторы: Кондрусев, Кочкарев

МПК: G11C 17/00

Метки: логическая, матрица, программируемая

...ограничитель"ные элементы, выполненные на резисторах, одни выводы которых подключены к соответствующим горизонтальным шинам, а другие - к шине питающего напряжения, элементы ИЛИ, входы которых соединены с Ъ-з горизонтальными шинами (1 э(1) в соответствии с программируемой функцией,а выходы являются выходами программируемой логической матрицы, введены б дополнительных элементов НЕ,входы дополнительных элементов НЕподключены к з горизонтальным шинам, а выходы являются дополнительными вертикальными шинами, и з,(Ъ-з)дополнительных элементов связи, выполненных на диодах, аноды которыхподключены к (Ж) горизонтальным .шинам, а катоды - к дополнительнымвертикальным шинам в соответствии стпрограммируемой функцией,На фиг,1 приведена схема...

Номер патента: 1119082

Опубликовано: 15.10.1984

Автор: Цирлин

МПК: G11C 19/34

Метки: асинхронный, регистр, сдвига

...(1+1)-й ячейки па3 1190 мяти и выходом шестого элемента И-НЕ (1+ 2)-й ячейки памяти, причем выходы шестого элемента И-НЕ первой и второй ячеек памяти являются дополнительными управляющими выходами5 регистра, а третий и второй входы соответственно четвертого и шестого элементов И-НЕ последней ячейки являются дополнительными управляющими входами регистра.10На фиг,1 приведена схема предложенного регистра; на фиг.2 - временная диаграмма его работы. Асинхронный регистр сдвига содер 15жит ячейки памяти 1, каждая из которых имеет первый 2, второй 3, третий. 4, четвертый 5, пятый 6 и шестой 7 элементы И-НЕ. Первые входыэлементов 2,3 являются информационными входами 8 9 ячейки 1, а выходыэтих элементов - ее информационнымивыходами 10,11....
