G11C 27/02 — устройства для выборки и хранения информации

Номер патента: 377888

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G11C 27/02

Метки: запоминающее

...изобретения является предотвращение разряда запоминающего, конденсатора сеточным током лампового усилителя при перерывах питания, т. е. повышение надежиости устройства. Для этого запоминающее устройство содержит реле, обмотка которого включена в цепь питания усилителя, а нормально разомкнутые контакты включены между обкладкой конденсатора и шиной нулевого потенциала,На чертеже показа щее устройство. Оно "одержи поминающий конденсатор 2, который через резистор 3 подключен к сетке лампы 4 усилителя 5. Дополнительное реле б подключено к источнику анодного напряжения, его нормально разомк надутые контакты 7 включены между обкладкой конденсатора 2 и шиной нулевого потенциала.При наличии анодного напряжения реле бвключено, его контакт 7...

Номер патента: 517053

Опубликовано: 05.06.1976

Автор: Егоров

МПК: G11C 27/02

Метки: аналогового, запоминающая, накопителя, ячейка

...1, элемент сравнс.ния 2, инвертор 3, апериодическое звено 4, ключи5 - 11, логический элемент "И" 12, нстопщкн сину.соидального и пилообразного напряжения 13 и 14 ишины управления с напряжепимнОп,ОП +О - О,Х,У,Е,. Ячейка работает следующим образом, 3Напряжение выхода элемента 2 отрицательно, если пилообразное напряжение по абсолютной величине меньше полояапельного напряжения выхода интегратора 1. При нх равенстве сигнал на выходе элемекта 2 становится положительным до конца периода, До этого момента ключи 6, 9 заперты, и интегратор 1 не управляется от звена 4, а звено 4 управляется синусоидальным напряжением через ключи 7, 8, После этого момента ключи 7, 8 зепи.раются напряжением выхода элемента 2 и отрицательным напряжением выхода...

Номер патента: 546939

Опубликовано: 15.02.1977

Автор: Дубицкий

МПК: G11C 27/02

Метки: выборки, информации, хранения

...12 и выходным операционным усилителем 8. На входе 16 и соответственно на конденсаторе памяти 7 присутствует напряжение, близкое по величине к напряжению на входе 6. Суммирующая точка 18 усилителя 8 воспринимает напряжение, присутствующее на входе 14. Это значит, что напряжение, приложенное к резистору 10, близко к О, Ток в резисторе 10 практически отсутствует. Нет, следовательно, тока в резисторе 9. Напряжение на входе 17 усилителя 8 оказывается вследствие этого близким по величине к напряжению на выходе 15, а значит - и напряжению на входе б усилителя 1. Ключ 5 оказывается под напряжением, близким к О. Такое соответствие имеет место в течение всего времени этапа выборки. Отсутствует ток утечки через ключ 5 и ток, протекающий через...

Номер патента: 553685

Опубликовано: 05.04.1977

Авторы: Бахтиаров, Дзарданов

МПК: G11C 27/02

Метки: выборки, информации, хранения

...2 - 4, диод 5, резисторы6 - 9 и конденсатор 10.Устройство работает в двух режимах:в режиме выборки, когда происходит образование выборочных значений сигнала на накопительном конденсаторе и в режиме хранения, когда образованное выборочное значениесигнала на конденсаторе поддерживается постоянным и используется для работы внешнихустройств.В режиме хранения потенциал на базе транзистора 2 ниже потенциала источника Е,подключенного к базе транзистора 4, на величину, достаточную для того, чтобы транзистор2 был полностью открыт, а транзистор 4 полностью закрыт,Сопротивление резистора 9 выбрано таким,что коллекторный ток транзистора 2 превосходит ток, протекающий через резистор 7. Потенциал Ер выбран выше максимального (вданной схеме...

Номер патента: 572851

Опубликовано: 15.09.1977

Автор: Токарев

МПК: G11C 27/02

Метки: компенсации, конденсатора, накопительного, утечки

...посредством переключателя 6. В режиме изменения напряжения на накопительном конденсаторе 1 переключатель 6 воздействием с клеммы 8 переводится в левое (по схеме) положение и подключает ко входу управляемого источника тока 9 входную клемму 7, напряжение на которой управляет током источника тока 9 и заряжает или разряжает накопительный конденсатор 1 до требуемого напряжения в зависимости от величины и знака входного напряжения на клемме 7. В режиме хранения накопительного напряжения переключатель 6 воздействием с клеммы 8 переводится в правое (по схеме) положение и подключает ко входу управляемого источника тока 9 выход усилителя 5. Таким образом, оказывается замкнутой цепь очень глубокой отрицательной обратной связи по току...

Номер патента: 610179

Опубликовано: 05.06.1978

Авторы: Вернер, Михаель, Петер

МПК: G11C 27/02

Метки: выборки, информации, хранения

...иблок задержки 10,Блок задержки содержит диоды 11-13резисторы 14,15 и конденсатор 16Устройство работает следующим Образом.Цифровой входной сигнал подается черезконтакт 4 на ЦАП 1, Преобразованныйв напряжение сигнал с выхода ЦАП 1:1 ере;.усилитель 2 и контакт 5; поступает назапоминающий элемент 3 одного из запей:твованных выходных каналов (Ответвг 1 еп;.е 1контактов 51 61 и 6 показана возможность пэстроения многоканального по выходу устройства), Замыкание цепи Обратнойсвязи осуществляется через контакт 6,управляемый от реле 6.При этом контакты 6 соепиняют нулевые шины ЦАП 1; усилигеля 2 и запоминающего элемента 3,Опрос выходных каналов происходит врежиме временного уплотнения, поэтомупля передачи сигнала .с зыхопа усилителя 2на тот или...

Номер патента: 630646

Опубликовано: 30.10.1978

Авторы: Максименко, Мелихов

МПК: G11C 27/02

Метки: емкостных, запоминающих, информации, считывания, элементов

...Входом успройства является клемма 7, выходом - клемма 8.630646 Ф о ромул а из о бр етения Составитель Б, Максименко актор И. Грузова Техред С. Антипенко Корректор И. Симкинказ 736/1166 НПП Государ Изд. М 676нного комитета ССС Москва, Ж-ЗЗ, Рауш Тираж 692по делам изобретенийая наб., д. 4/6 Подписноткрытий ред. Патен пп. Харьк, ф В исходном састоянии, когда,конденсатар 1 не заряжен, или,в паузал между вы. барками напряжения потенциал верхней обкладюи канденсагара 1 радован нулю. Следовательнооба транзистора заперты, а выходной сигнал,равен нулю вне зависимасти ют состояния ключа,Выборки нащряжения, подав аемые,на запоминающий конденсатор 1, заряжают его до апределеннаго,патенциала. При этом знак потен 1 Пиала незаземленной обкладками...

Номер патента: 649043

Опубликовано: 25.02.1979

Авторы: Генкин, Голубев, Скворцов, Шагурин

МПК: G11C 27/02

Метки: аналоговое, выработки, информации, хранений

...После окончания управляющего сигнала ключи 3 и 4 закрываются и устройство переходит в режим хранения.Величина напряжения, запомненная конденсатором 1, передается через повторитель 5 на выход устройства и на первый вход элемента сравнения 9, на второй вход которого подается напряжение с конденсатора 2 через повторитель 8. Конденсаторы 1 и 2 выбираются различной величины, что обеспечивает разные постоянные времени их разряда.В связи с этим разность напряжений, подаваемых на входы элемента 40 сравнения 9, с течением времени начинает возрастать, По достижении порогового значения элемент сравнения 9 вырабатывает управляющий сигнал, запускающий генераторы импульсов 10 45 и 11, обеспечивающие подзаряд конденсаторов 1, 2 импульсами...

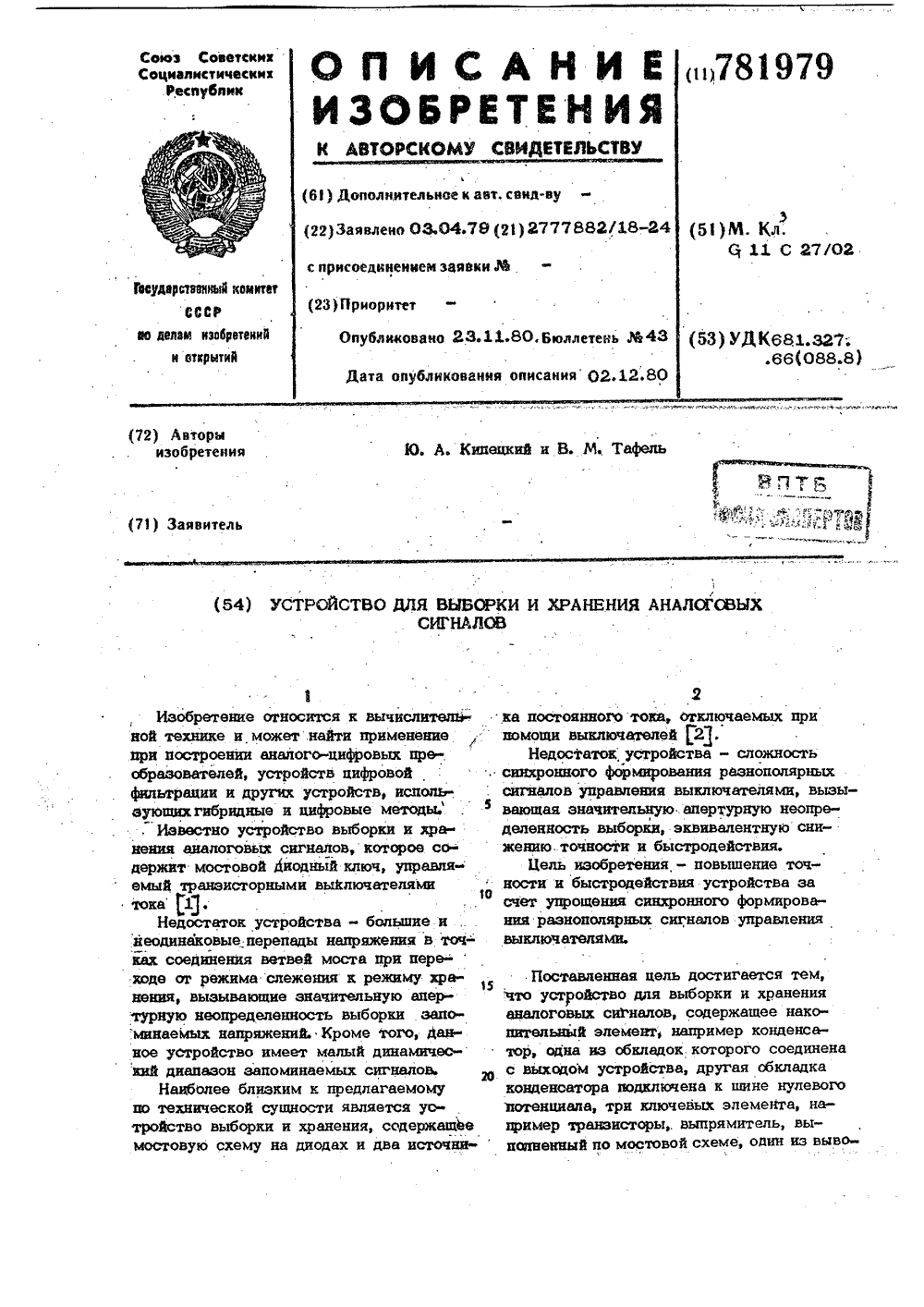

Номер патента: 781979

Опубликовано: 23.11.1980

Авторы: Кипецкий, Тафель

МПК: G11C 27/02

Метки: аналоговых, выборки, сигналов, хранения

...изменяется на пр тивоположнуюеАпертурйая неопределенность выборки в-Фйих уСтройствах составляет 0,18- 0,28 нс, в то время как известные устройства, выполненные из современных эйемеитов позволяют добиться значений 1-1,8 ис. Устройство позволяет получить выигрыш в точности и быстродействии в 6 раз. 78197"лов кбторого подключены ко входу и выходуустройства, другие выводы - к коллекторам первого и второго транзисторов,эмиттеры которых соединены соответственйо через элементы согласования на резисторах с шинами питания, базы первого и второго транзисторов подсоединенык источникам смещения, и шину управления,эмнттер третьего транзистора соединей с- эмиттером первого транзистора, коллектор третьего транзистора подключен кэмиттеру второго...

Номер патента: 841058

Опубликовано: 23.06.1981

Авторы: Коломбет, Федоров

МПК: G11C 27/02

Метки: выборкиинформации, хранения

...содержит транзисторы 1-4, составляющие дифференциальный каскад, транзистор 5, на котором выполнен ключ, транзистор 6, на котором выполнен элемент подзаряда, транзистор 7 и резистор 8, входягцие в состав эмиттерного повторителя, накопительный элемент, например, конденсатор 9, шины 10 и 11 питания, входная и выходная нины 12 и 13 и шина 14 управления.Устройство выборки и хранения работает следующим образом.В начальный момент времени устройство находится в режиме выборки. При этом с помощью управляющего напряжения в транзисторе 5 выдается постоянный ток, и устройство работает как обычный дифференциальный усилитель с глубокой обоатной связью.Для перевода устройства выборки и хранения в режим хранения, управляющее напряжение изменяется...

Номер патента: 978201

Опубликовано: 30.11.1982

Автор: Федоров

МПК: G11C 27/02

Метки: выборки, информации, хранения

...на еговыходе соответственно,Устройство содержит токозадающийэлемент 1,0 перационнте 1 й усилительзапоминат(ещий элемент З,ключ 4,операционный усилитель 5,запоминающий элемент б,токозадающие элементы 7 и 8, ключ 9,блок 10 Управления и шину 11пита.ния. Устройство для выборки и храненияинформации Работает следующим образом.Передаточная функция первого операционного усилителя с обратной связью имеет вид; 5 ОК 2(1 е 1 р К 1+(Вэ+Рте) Сз21+(1+к 2) тр 1+Н+к 2 Вэ+вз ср известным имеет на низких частотах в К 2 раэ больший коэффициент усиления по контуру и, следовательно, большую точность воспроиэведсния входного сигнала.В режиме хранения ключи 4 и 9 Разомкнуты, т.е. В,т-) 0 и В 9 э) В8На (риг,2 показаа форма выходного сигнала НЭ,х устройства...

Номер патента: 982096

Опубликовано: 15.12.1982

Авторы: Коломбет, Федоров

МПК: G11C 27/02

Метки: выборки, информации, хранения

...ток в выходном плече дифференциального каскада делится между нагрузочным элементов 11 (20/В) и транзисторами 6 и 7 порогового ограничителя (0,51 - 2 Ом/В), Токи транзисторов 6 и 7, 8 и 9 равны, что достигается использованием в качестве 6 и 8, 7 и 9 согласованных пар транзисторов.Для перевода устройства в режим хранения управляющее, напряжение изменяется так, чтобы ток через транзистор 5 стал равен нулю, В известном устройстве этот переход сопровождается значительными погрешностями из-за различных постоянных времени уменьшения токов через транзисторы 2 и ч, что приводит к существенному (до 100 мВ) сдвигу напряжения, хранимого на конденсаторе 12, относительно истинного значения, а также вследствие сравнительно медленного умень-, шения...

Номер патента: 991513

Опубликовано: 23.01.1983

Автор: Чернышкин

МПК: G11C 27/02

Метки: аналоговое, запоминающее

...как находятся под напряжением,близким к нулю (напряжение на выходе входного операционного усилителя1 мало отличается от входного напряжения, подаваемого на инвертирующийвход этого усилителя). Конденсатор5 заряжается до напряжения, достаточно точно повторяющего напряжениена неинвертирующем входе входного 4операционного усилителя 1,В режиме хранения первый и второйключи соответственно 2 и 4 разомкнуты,. Входным напряжением, подаваемымна неинвертирующий вход входного операционного усилителя 1, является напряжение на обкладках конденсатора 5,Один из диодов, например первый диод6, открывается - замыкается отрица. тельная обратная связь входного опе- ,55рационного усилителя 1. Напряжениена инвертирующем входе входного операционного усилителя...

Номер патента: 999113

Опубликовано: 23.02.1983

Авторы: Воронцов, Мякотин, Пощеленко, Харламов, Шайдуров

МПК: G11C 27/02

Метки: стробирующее

...- ток, проходящий в излучатель 10 поля и создаваемый генератором 9 тока;.Е - напряжение сигнала на выходе датчика 11 поля; Е Р,А - сигнал хронирования; Еу сигнал на выходе первого интегратора; Еу - сигнал на выходе второго интегратора. 13 4Устройство работает следующим образом,Генератор 9 тока Формирует в излучателе 10 поля импульсы тока (фиг.2 О)и запускает формирователь 8 сигналовуправления (фиг. 23), Под воздействием импульсного поля в обьекте поиска возникает переходной процесс,который наводит в датчике 11 разнополярный спадающий сигнал,(фиг. 2),Данный сигнал поступает на вход стробирующего устройства, Формирователь 8выдает задержанные относительно импульсов тока генератора 9 на заданную величину времени...

Номер патента: 1096696

Опубликовано: 07.06.1984

Авторы: Астахов, Шадрин

МПК: G11C 27/02

Метки: аналоговое, запоминающее

...функциональная схема устройства.Устройство содержит весовые резисторы 1-8, двоичный счетчик 9, операциокный усилитель 10, элемент 11 обратной связи, компаратор 12,1 В-триггеры 13 и 14, генератор 15 импульсови элемент 16 задержки. Первый Цб -триггер 13, генератор 15 импульсов ипервый счетчик 9 имеют выходы с от окрытым коллектором.Устройство работает следующим образом.В режиме выборки импульс на управляющем входе устройства устанавливает 15первый 85-триггер 13 в состояние, разрешающее прохождение импульсов с выхода генератора 15 на вход двоичногосчетчика 9. Одновременно второйтриггер устанавливается в "0" состо Оякие, что вызывает сброс двоичного счетчика 9 в "0" состояние и с некоторой задержкой, определяемой элементом 16, запуск...

Номер патента: 1104587

Опубликовано: 23.07.1984

Автор: Полозов

МПК: G11C 27/02

Метки: аналоговое, запоминающее

...тока соединены с первой шиной питания, причем база второго усилительного транзистора подключена к выходу инвертирующего усилителя, база первого усилительного транзистора и выход инвертирующего усилителя являются входом и выходом устройства соответствен цо, введены ключи, состоящие из диодов, пятого и шестого резисторов и переключающих транзисторов, тип проводимости которых противоположен типу проводимости усилительных и стробирующих транзисторов, причем эмиттер первого переключаюгцего транзистора соединен с анодом первого диода, коллектором первого усилительного транзистора и первым выводом пятого резистора, эмиттер второго переключающего транзистора подключен к аноду второго диода, коллектору второго усилительного транзистора и...

Номер патента: 1259293

Опубликовано: 23.09.1986

Авторы: Молодцов, Самарец, Сергеев, Фоничкин

МПК: G06G 7/14, G11C 27/02

Метки: суммирующе-запоминающее

...равным нулю, и размыкается переключатель 3. Процесс интегрирования заканчивается. Интегратор 1 переходит в режим памяти.При снятии входного импульса входное напряжение устройства становится равным нулю и на вход сумматора 4 поступает только отрицательное напряжение с выхода интегратора На выходе сумматора 4 будет теперь положительное напряжение, а на выходе инвертора 5 - отрицательное напряжение, которое поступает на управляющий и информационный входы переключателя 3.Переключатель 3 соединяет, выход ннвертора 5 с входом интегратора 6. Последний интегрирует до момента равенства по абсолютной величине еговыходного напряжения выходному напряжению интегратора 1. На выходеинтегратора 6 появляется положительное напряжение, равное но...

Номер патента: 1295454

Опубликовано: 07.03.1987

Авторы: Зубец, Стенин

МПК: G11C 27/02

Метки: считывания

...1 и проходной емкости третьего ключевогоэлемента 8 и сопротивлечия открытого первого ключевого элемента 6. Для выборки напряжения отсчетного уровня входного сигнала на первомвременном участке формируется управляющий импульс (фиг2, 1 ), кОтОрыи с соответствующей задержкой распространения передается на третийуправляющий вход 14 устройства счи"тывания. На время действия управляющего импульса третий ключевой элемент 8 открывается, и первый конденсатор 1 перезаряжается через Откектые первый б и третий 8 ключевыеэлементы. По окончании действия управляющего импульса 11, на третьемуправляющем входе устройства с иТьгвания третий ключевой элемент 8 закрывается и на первом конденсаторесохраняется напряжение, соотв;:.тствующее напряжению...

Номер патента: 1348911

Опубликовано: 30.10.1987

Авторы: Зубец, Стенин

МПК: G11C 27/02

Метки: считывания

...элемент б закрывается, Через интервал времени, определенный длительностью времени задержки элементов 26 и 27 задержки и времени распространения сигнала элемента 2 И 22 и отсчитываемый Отначала импульса управления на входе 29, на входе 16 фиксации величины инФормационного сигнала Формируется управляющий сигнал 1 высокого уровня16и второй ключевой элемент 7 открывается, а за ним Открывается первый ключевой элемент б в соответствии с управляющим сигналом Ч, , Формируемым на входе 17 Фиксации отсчетного уровня элементом 2 И.П 21, На входе второго усилителя 4 Б.ором выво- ДЕ ВТОРОГО НаКОПИтЕ:П о О КОНДЕНСатО- рл 2, а также на инф 11 алионном выходе 14 начинает формиро; аться сигнал Ч 11, соответствующий р зности потенциалов между...

Номер патента: 1377916

Опубликовано: 28.02.1988

Авторы: Зубец, Стенин

МПК: G11C 27/02

Метки: аналоговой, памяти

...на входеусилителя 2, входе 15 и выходе 17.Транзисторы 5, 6, усилитель 2 образуют усилительный блок с повторителями тока на входе и с емкостью коррекции на накопительном элементе 1,При появлении на входе 16 сигналанизкого уровня устройство переходит в режим хранения, генераторы 13, 14тока выключаются,.диоды 9-2, закрываются, потенциал базы транзистора3 становится меньше потенциала егоэмиттера, и транзистор 3 закрывается. Аналогично потенциал базы транзистора 4 становится больше потенциала его эмиттера, и он закрывается.При изменении напряжения на входе 15 в режиме хранения входнойсигнал устройства поступает в базовые цепи транзисторов 3, 4 черезприоткрывающиеся диоды 9, 1 или 10,12 в зависимости от полярности иличерез их барьерные...

Номер патента: 1383448

Опубликовано: 23.03.1988

Авторы: Братов, Строцкий

МПК: G11C 27/00, G11C 27/02

Метки: аналоговое, запоминающее

...истечении времени бар замыкается элемент 5. При этом схема устройства соответствует схеме фильтра нижних частот второго порядка. После завершения переходных процессов от переключения элемента 5 размыкается элемент 1 и элемент 5 и аналоговое запоминающее устройство переходят в режим хранения.Поскольку сигнал на выходе устройства соответствует сигналу на элементе 7, то устройство переходит в режим хранения со сглаженным сигналом на элементе 7.Время переходного процесса схемы устройства после замыкания элемента 5 незначительно, так как замыкание происходит после выравнивания напряжений на входе и выходе устройства, т. е. после отработки скачка напряжения. Накопленный заряд на элементе 4 также незначительный по вели чине, так как в...

Номер патента: 1388954

Опубликовано: 15.04.1988

Автор: Морозов

МПК: G11C 27/02

Метки: аналоговое, выборки, информации, хранения

...устройств.Цель изобретения - повышение быстродействия устройства. На чертеже представлено устройство.Устройство содержит интегратор 1 тока, резисторы 2, 3 токозадающий и обрат ной связи, первый управляющий ключ 4, инвертор 5, разделительный конденсатор 6, второй управляющий ключ 7, компенсирующий резистор 8, накопительный конденсатор 9,Устройство работает следующим образом.При подаче логического сигнала (единичного или нулевого в зависимости от типа элементной базы) на управляющие входы ключей 4, последние замыкаются и устройство переходит в режим выборки. При этом 20 на входе интегратора 1 суммируются токи, поступающие с выхода устройства через конденсатор 9 и резистор 3 с током через резистор 2. Резисторы 2 и 3 выбираются...

Номер патента: 1388955

Опубликовано: 15.04.1988

Авторы: Аминев, Арасланов, Тимофеев

МПК: G11C 27/02

Метки: выборки, информации, хранения

...устройства, применение в схеме управления транзисторов одного типа проводимости обеспечивают синхронное переключение токовых переключателей, что приводит к повышению динамической точности и быстродействию данного устройства по сравнению с известным.Режим работы источника постоянного тока 11 выбран таким образом, что сумма токов 1 и 1 з превышает ток 1 на некоторую величину Л 1, т. е. =1+1 з - Л 1. Величина этого приращения находится в пределах 10 - 100 мкА. В режиме хранения этот избыток тока ответвляется через резистор 11 на нулевую шину питания, создавая на нем падение напряжения, обеспечивающее ненасыщенный режим работы транзисторов токовых переключателей, надежное запирание встречно включенных диодов 8 и 9 и сохранение заряда на...

Номер патента: 1399822

Опубликовано: 30.05.1988

Автор: Погосов

МПК: G11C 27/00, G11C 27/02

Метки: выборки-хранения

...заря да Я в каждый момент времени пропорциональна ошибке повторителя 3Д = (Ч, Ч,.) С,Напряжение источника 7 в режиме выборки близко к нулю емкости варикапов 5 и 6 максимальны, что и обеспечивает максимальную величину управляемой емкости блока 4.В режиме хранения элемент 2 разомкнут, емкость блока 4 снижается от Сдо С ва счет симметричной подачи обратного смещения на нарикапы 5 и 6 от источника 7, При уменьшении величины емкости блока 4 заряд й, на копленный непосредственно перед моментом перехода устройства в режимц ц хранения, частично выталкивается в элемент 1, Таким образом, к напряжению на конденсаторе прибавляется поправка (отрицательная или положительная в зависимости от знака погрешности повторителя), компенсирующая погрешность...

Номер патента: 1401519

Опубликовано: 07.06.1988

Авторы: Гольдшер, Зубец, Лашков, Стенин

МПК: G11C 27/00, G11C 27/02

Метки: выборки-хранения

...вытекающего и втекающего токов источников 15 и 16 до отпирания диодов 3 и 4. Диоды 1 и 2 запираются и поддерживаются в 55 закрытом состоянии одинаковым смещением, создаваемым на диодах 3 и 4. Заряды переключения, поступаюшие через емкости закрытых диодов 1 и 2 на элемент 11, равны и разнополярны, поэтому самокомпенсируются при согласовании параметров диодов 1 - 4, например, выполненных в составе монолитной интегральной схемы,Устройство имеет предельно низкий для диодных мостовых ключевых элементов коэффициент передачи сигнала с информационного входа 17 на информационный выход 19 в режиме хранения, который определяется делителями, состоящими из барьерных емкостей диодов 5 - 10, выходных емкостей стробируемых источников 13 и 14,...

Номер патента: 1411833

Опубликовано: 23.07.1988

Автор: Пиняев

МПК: G11C 27/00, G11C 27/02

Метки: выборки-хранения

...в стробоскопических преобразователях.Цель изобретения - повышение точости устройства за счет компенсаи паразитных токов. 10На чертеже представлена принцииальная схема устройства.Устройство содержит первый и втоой операционные усилители 1 и 2, лючевой элемент 3, накопительный лемент 4 на конденсаторе, компен-. ирующий элемент 5 на резисторе.Устройство работает следующим бразом.В момент выборки элемент 3 замнут, его сопротивление мало, и элеент 4 быстро заряжается до напряже- ия входного сигнала, поступающего о входа устройства через усилитель 1, Время выборки определяется посто иной времени цепочки выход усилитея 1 - открытый элемент 3 - элемента также быстродействием усилитея 1. В режиме хранения на элементе 5 создается разность...

Номер патента: 1425786

Опубликовано: 23.09.1988

Авторы: Зубец, Стенин

МПК: G11C 27/00, G11C 27/02

Метки: выборки-хранения

...блока 1. Попереднему фронту управляющего сигнала на входе 13 в начале интервала времени выборки на выходе однОвибра" тора 12 формируется сигнал высокого уровня, на входах усилителей 1 О и 11 появляются напряжения, значения которых противоположны первоначальным и близким к максимальным напряжениям питания устройства на шинах 17, и 16, элементы 5 и 7 закрываются и элементы 8 и 9 заряжаются через открывающиеся элементы 4 и 6.После заряда элементов 8 и 9 по окончании действия логического сигна" ла высокого уровня на выходе одновибратора 12 выходные напряжения усили- телей 10 и 11 возвращаются к первона. чальным, близким к напряжению на шинах 16 и 17 устройства. Элементы 4 и 6 закрываются, элементы 8 и 9 отключаются от блока 1 и...

Номер патента: 1446655

Опубликовано: 23.12.1988

Авторы: Клевцов, Фирстов

МПК: G11C 27/00, G11C 27/02

Метки: выборки-хранения

...- следствие боль - шой постоянной времени элемента 6 через элемент 3. "Нормальное" значе - ние погрешности отслеживания должно быть учтено при определении заданной суммарной погрешности, т.е. размеров окна компаратора 8. Частое появление нуля на выходе 10 свидетельствует о том, что спектр сигнала слишком широк для заданной погрешности.В предложенном устройстве разделены функции развязки входного сигнала (усилитель 2) и сравнения входного и выходного сигналов (компаратор 8), которые в известных замкнутых устройствах выборки-хранения выполняет один усилитель (входной), В предложенном устройстве эти операции выполняются параллельно, при этом сохраняется быстродействие известного устройства, а точность увеличивается. Повьппается...

Номер патента: 1462417

Опубликовано: 28.02.1989

Авторы: Зубец, Стенин

МПК: G11C 27/02, G11C 7/02

Метки: зарядовой, приборов, связью, считывания, усилитель

...потенциа ла. Затем при закрытом кюпоче 4 навход усилителя приходит информационный сигнал с ПЗИ, который выделяетсяна входе аналогового элемента 2 памяти, и запоминается им по импульсустроба на втором стробирующем входе.В данном устройстве запоминание амплитуды информационного сигнала осуществляется в цифровом виде за счетиспользования в элементе 2 аналоговой памяти АЦП 11, Повышение точности запоминающего информационногосигнала достигается в предложенномусилителе за счет компенсации коммутационной погрешности ключа 4, которая обусловлена прохождением заряда Я 4 из цепи управления ключом 4через его проходную емкость на конденсатор 6. Компенсация осуществляется за счет выделения на конденсаторе 7 заряда Я, проходящего изцепи...

Номер патента: 1472951

Опубликовано: 15.04.1989

Авторы: Каджардузов, Мырсин

МПК: G11C 27/00, G11C 27/02

Метки: аналоговое, запоминающее

...как обычный диод,а фотодиод оптрона 8 открыт, и такимобразом, на вход усилителя 2 поступает максимальный отрицательный сиг-нал и одновременно предотвращаетсяот насыщения усилитель 1 в режимехранения максимального значения входного сигнала, т,е. повышается быстродействие устройства,При наличии сигнала управления("1") на шине 16 и при отсутствиисигнала управления ("0") на шине 15устройство работает в режиме пикового детектора максимального значенияположительного сигнала, Про этомфотодиод оптрона 5 работает как обычный диод, а фотодиод оптрона 6 открыт, таким образом на вход усилителя 2 поступает максимальный положительный сигнал и одновременно предотвращается от насыщения первый усилитель 1 в режиме хранения максимального положительного...
