G11C — Запоминающие устройства статического типа

Номер патента: 630640

Опубликовано: 30.10.1978

Авторы: Еремин, Стоянов, Сухоруков, Толстых, Хорошунов

МПК: G11C 11/40

Метки: памяти, ячейка

...(возбуждается (высокий уровень напряжения, и транзистор,2 открывается (транзистор 1 считывания (при этом находится,в открытом состоянии), Записываемый уровень напряжения (посту(пает (с разрядной (шины 3 на обплад(ку (конденсатора 5, соединенную с истоком транзистора 2 за(писи, При этом, если (в ячейку за(п(исывается высокий уровень на(пряжения, емкость конден(сатора резко возрастает, а если низкий уровень напряжения, емкость (конденсатора не изменяется (и имеет малое значение. После проведения за(плси информации транзистор 2 за(крывает(ая и ячейка наход(ипся в режиме хранения.В режиме считывания на шину б,подается (высокий уровень на(пряжения, транзистор 1 откры(вается, а транзистор 2 находиткя в закрытом самостоянии. Если,в...

Номер патента: 630641

Опубликовано: 30.10.1978

Авторы: Караханьян, Копыткин, Стоянов

МПК: G11C 11/40

Метки: блок, блокам, выходной, обращения, памяти, устройства

...3, одна обкладка которого подключена к затвору выходного МДП-транзистора, и втцропо элемента связки, выполнензого на МДПкюнденсаторе 4, одна обкладка которого подключена к источнику постояипопо напряжения Е. Повнциями 5 и 6 5 на чертеже показаны вхюд и выход блока соответственно, а позициям:и 7 н 8 - тактовые ш,ины.Выходной блок работает следующим образом.1 ОВ момент действия тактового сигнала по нтине 7 на затворе выходного МДП-транвчстора устанавлнвается напряжение У, .(У,:или Е/,) Уо, где Уо - пороговоенапря иеище.,После оиончания действия тактового сигнала по шине 7 затвор выходного МДП- транзиотора оказывается под плавающим потенциалом.Если затвор выходного МДП-транзисто О ра находился под напряжением У,(Уо, то...

Номер патента: 630642

Опубликовано: 30.10.1978

Авторы: Бузин, Михайлов

МПК: G11C 13/04

Метки: запоминающее, оптическое

...зеркало имеет эллиптическое отверстие, центр которого лежит з точке пересечвния оптичеаиих осей, линзы,б и аоответапвующего фатоцр нем ника. Р аз меры отверстий должны быть такими, чтобы з случае точной факусирозки отраженный пучок ,паспастью проходил через них. При этом сигналы на фотоприемниках равны нулю.Ес,и расстояние между павермностьо носителя 8 и объективом 2 уменьшается, то диаметр пучка на зеркале 8 у 1 меньшается, а на зеркале 9 увеличивается, т. е, пучок беспрепятственно проходит зеркало 8 и крайне лучи пучка отражаотся от зеркала 9 на фотопривмпик 7, Если расстаялине между поверхностью носителя 8 и объективом 2 увеличивается, то диаиетр пупчка,на зеркале 8 увеличивается, а на,зеркале 9 уменьшаегся, т. е. крайние лучи пучка...

Номер патента: 630643

Опубликовано: 30.10.1978

Авторы: Вешняков, Зуб, Корнейчук, Семенови, Сидоренко

МПК: G11C 19/00

Метки: буферного, запоминающего, регистр, сдвиговый, управляющий, устройства

...сдвиговоео управляющего регист,ра наказана на чертеже.Она содержит статические триггеры 1 ипервые 2, вторые д, третьи 4 элементы И, подключенные к шннам б и б управления сдвигом.Работа регистра основана на лрнвцпде:лерзое записанное слово считьввается,пер- ЗО вым, при записи данных в буферное залооставитель Ю, Ушаков кред С. Аитипе Редактор И. Грузо орректор И. Симкина аказ 736/1166 Изд, ца 675 Тираж 692 НПО Государственного комитета СССР по делам изобретений и Москва, Ж, Раушская наб., д, 4/5 Подписткрытий ип, Харьк, фил. пред. Пате мднающее успройспво (ЗУ),в первый разряд региспра заносится маркерная единица и цродв 1 пгается до такого разряда, оледующий за,которьим уже содержит ма 1 ркерную едиюицу, далынейшее продвижение...

Номер патента: 630644

Опубликовано: 30.10.1978

Авторы: Гурова, Кизуб

МПК: G11C 19/00

Метки: памяти, регистра, сдвига, ячейка

...НЕРАВНОЗНАЧНОСТЬ 6.10Выход счетного триггера 5 соединен с первым входсм элемента ЭКВИВАЛЕНТНОСТЬ 7 и выходом 8 ячейии,памяти, второй вход элемента ЭКВИВАЛЕНТНОСТЬ 7 - с,входоьм 9 ячейки памяти, а выход - 15 с вторым входсм элемента НЕРАВНОЗНАЧНОСТЬ 6, выход которого связали с выходом 10 ячейки памяпи.,В начальный момонт времени триггеры 20 1 и 5 находятся в нулевом состоянии на входах 2 и 9 тоже нуль. В течение (1+2)-х сдвигсв на:входе 2 и в триггерах 1 и 5 сэхраняепся,нуль. После (+2)-го сдвига на вход 2 поступает единица. После (+3)-го 5 сдвига она запнсывается;в "приггер 1, В течение (1+4)-го н (+5)-го сдзигов;в триггере 1 и на входе 2 сохравняется единица. После (с+5)-го сдвига в триггере 1 - единица, на,входе 2 - нуль. 30Таким...

Номер патента: 630645

Опубликовано: 30.10.1978

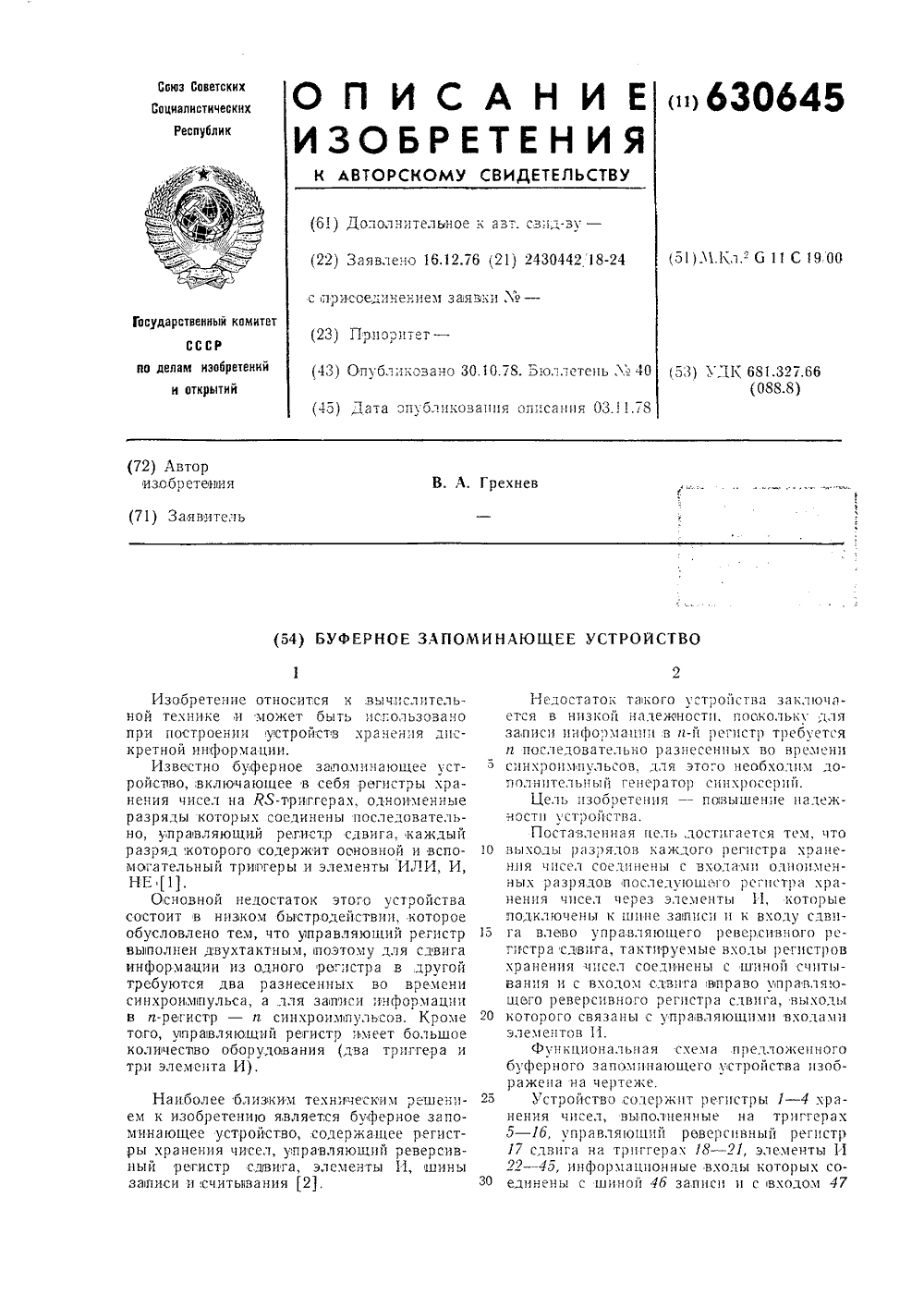

Автор: Грехнев

МПК: G11C 19/00

Метки: буферное, запомнающее

...триггерах 18 - 21, элементы И 22 - 45, информационные вхолы которых соз 0 единены с шиной 4 б записи ц с входом 47сдвига влево регистра 17, тактируемые входы регистров 1 - 4 подключены к шине 48 считывания ик входу 49 сдвига вправо регистра 17.Работает устройство следующим обгазом.В исходном положении все триггеры 18 - 21 управляющего регистра 17 находятся в нулевом состоянии. Триггеры 5 - 1 б регистров 1 - 4 хранения чисел могут находиться в любом состоянии. Поступающий на шину 46 записи импульс записи информации спрашивает все элементы И 22 - 45 устройстваПоскольку триггеры 18 - 21 управляющего регистра 17 в нулевом состоянии, то все злементы И открыты и первое слово с входных информационных шин 50 - 55 переписывается в регистр 1...

Номер патента: 630646

Опубликовано: 30.10.1978

Авторы: Максименко, Мелихов

МПК: G11C 27/02

Метки: емкостных, запоминающих, информации, считывания, элементов

...Входом успройства является клемма 7, выходом - клемма 8.630646 Ф о ромул а из о бр етения Составитель Б, Максименко актор И. Грузова Техред С. Антипенко Корректор И. Симкинказ 736/1166 НПП Государ Изд. М 676нного комитета ССС Москва, Ж-ЗЗ, Рауш Тираж 692по делам изобретенийая наб., д. 4/6 Подписноткрытий ред. Патен пп. Харьк, ф В исходном састоянии, когда,конденсатар 1 не заряжен, или,в паузал между вы. барками напряжения потенциал верхней обкладюи канденсагара 1 радован нулю. Следовательнооба транзистора заперты, а выходной сигнал,равен нулю вне зависимасти ют состояния ключа,Выборки нащряжения, подав аемые,на запоминающий конденсатор 1, заряжают его до апределеннаго,патенциала. При этом знак потен 1 Пиала незаземленной обкладками...

Номер патента: 631978

Опубликовано: 05.11.1978

Авторы: Баранов, Нарциссов, Синев-Баранов

МПК: G11C 5/06

Метки: жгутов, запоминающих, кодовых, колодка, контактная, постоянных, проводов, прошивочных, распайки, типа, трансформаторного, устройств

...ни я.На чертеже показана предложенная контактная колодка.Она. содержит диэлектрическое основание 1 и монтажные лепестки 2. Между лепестками 2 размещены выступы 3 и 4 со скосами с шагом, равным шагу лепестков. Выступы 3, имеющие скос, обращенный к плоскости основания 1, предназначены для разделения и направления концов прошивочФ ных проводов на лепестки 2 согласно заданной программе, а также для удерживания на основании 1 своими наклонными плоскостями концов прошивочных проводов и предохранения их изоляции от разрушения при распайке концов прошивочных проводов на лепестки 2. Между выступами 3 выполнены углубления 5, предназначенные для закрепления в них мастикой или клеем не- луженых частей концов прошивочных проводов. Выступы 4...

Номер патента: 631982

Опубликовано: 05.11.1978

Авторы: Алексеев, Журавлев, Пудавов

МПК: G11C 7/04

Метки: компенсации, помех, разбраковке, сердечников, ферритовых

...цепь ферритового сердечника подают импульс, равный импульсу счнть- вания, и одновременно в сигнальную цепь ферритового сердечника подают импульс с амплитудой, равной заданному уровню дискриминации, измеряют импульс сигнальной пепи и корректируют уровень дискриминацииПри измерении сигналов ферритовый сердечник пронизывают измерительной иглой и подключают его в токовую и ции одновременно подаюЗаказ 6359/52 Тираж 675 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Рдущская набд, 4/5 филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 и цо результатам измерения импульсасигнальной цепи устанавлнвают для каждого измерения уровень дискриминации,В снгнальной цепи получают...

Номер патента: 631983

Опубликовано: 05.11.1978

Автор: Браверман

МПК: G11C 11/00

Метки: запоминающее

...шины 8, Послеэтого на соединенные входы элементовИЛИ 9 и И 10 подают сигнал мписи 4сигнал логической единицы, который поступает через элемент И 1 О, предварительнооткрытый сигналом, поданным на еговторой вход, на командную шину 7, открывая по одному из входов вторые элементы И-НЕ 12 каждого разрядаСигнал логического нуля с выходатретьих элементов В-НЕ 13 выбранныхразрядов поступает на другой вход второго элемента И-НЕ 12, на выходе которого формируется сигнал логическойединицы, Этот сигнал поступает на одинвход первого элемента И-НЕ 11, другой вход которой открыт сигналом записи,поступающим через элемент ИЛИ 9 пошине стробирования 6, Нв Входе перВого элемента И-НЕ 11 выбранного разряда формируется сигнал логическогонуля, который...

Номер патента: 631984

Опубликовано: 05.11.1978

Автор: Николаенко

МПК: G11C 19/00

Метки: буферное, запоминающее

...хранящейся в регистрах 4информации, Управление работой блокаформирования адресов считывания 2 осуществляется блоком местного управле- ания 1 сигналами по шине 9, Выходныешины 10 блока формирования адресовзаписи. 3 обеспечивают запись в регнстры4 инФормации, поступающей на входы 11устройства. Управление работой блока Иформирований адресов записи 3 осуществляется блоком местного управления 1сигналами по шине 12,Адрес числа, цодлежащего считыванию,задается сигналамн, поступающими по Мшине 9 из блока местного управления 1в блок формирования адресов считьвания2. Этот блок направляет по одной изшин 8 си над считывания, который возбуждает соответствукицие элементы И 5, 39и информация с выходов 6 одного иэрегистров 4 проходит...

Номер патента: 631985

Опубликовано: 05.11.1978

Авторы: Агошков, Васин, Грабаров

МПК: G11C 11/061

Метки: запоминающее

...работает следующим образом,20Во время такта чтения строб-импульсот формирователя 14 поступает иа элементы И 10, 12, ио проходит только через элемент И 10, так как имеется разрешение с пнверсна"о выхода регистра г 5адреса 16, Строб-импульс запускает генератор 6 у открывает ключ 4 и по аинам выборки накопителя 1 проходит токположительной полярности, Во время такта записи (регенерации) строб-импульс 36от формирователя 14 через элемент 13запускает генератор 7, открывает ключ5 и по аннам выборки проходит ток от.рицательной полярности, Таким образом,получается прямой порядок следования Э 5импульсов тока в аннах накопителя, Приизменении состояния регистра адреса 15строб-импульсы проходят через элементыИ 11, 12. Б такте чтения...

Номер патента: 631986

Опубликовано: 05.11.1978

Автор: Иванков

МПК: G11C 11/34

Метки: памяти, ячейка

...разрядную шину 7, выходную клемму 8 н шину 9 питания,В выключенном состоянии тнрнсторана клемме 8 напряженке близко к напряженню источника питания, что соответствует "0 информации, .На управляющем электроде тнрнстора н коллекторетранзистора 2 присутствует напряжение,631986 ставитель А. Воронинхред О, Андрейко Корректор Д, Мельниченко Утехина дакт 6359/52 5ЦНИИПИ Госуд комитета Советаобретений и о113 , Ж, Раушска Тираж 67 арственного по делам из 035, Москва/5 наб тент, г. Ужгород, ул. Проектная, 4 П или полярность и величина которого такая же,что и на клемме 8.В такт записи и считывания разряднаяшина 7 коммутируется с шинОЙ нулевогопотенциала, 3При записи 1" на шину 6 подаетсяимпульс отрицательной полярности, Приетом открывшийся...

Номер патента: 631987

Опубликовано: 05.11.1978

Автор: Кабанов

МПК: G11C 11/40

Метки: мдп-транзисторах, памяти, ячейка

...Первая разряднаяшина 4 соединена с истоком транзистора3, затвор которого подключен к адресной шине 5, а сток - к истоку транзистора 1 и затвору транзистора 2, Стокитранзисторов 1 н 2 соединены со второй631987 Составитель Г, МилославскийРедактор Л, Утехина Техред М. Петко Корректор Д. Мельниченко Тираж 675сударственного комит по делам изобре 113035, Москва,акаэ 6359/52 ЫНИИПИ Го Подпнснота Совета Министровений н открьггнйЖ-Э 5, Раушская нвб д. 4/5 атент", г. Ужгород, ул. Проектная, 4 филиал П разрядной шиной 6, Емкость 7 представляет собой емкость затвора транзистора 1 и емкость истока. транзистора 2 на подложку 8, Транзисгоры 1 - 3 представляют собой Й -канальные МДП-транэисто- ры (принцип работы ячейки сохраняется и цла р канальных...

Номер патента: 631988

Опубликовано: 05.11.1978

Авторы: Аверкин, Костюк, Сидоренко, Смирнов, Троценко, Хцынский, Чекалкин, Юхименко

МПК: G11C 11/40

Метки: квазистатическая, памяти, ячейка

...линии канала. Более высокое значение порогового напряжения, чем у остальныхтранзисторов, имеет также транзисторзаписи 1,Часть ячейки памяти, включающаяв себя информационный транзистор 5 итранэястор регенерации 6, прн наличиипитающих напряжений, приложенных кшинам 7, 8, обеспечивает поддержание63193двух устойчивых состояний Потенциапа затвора информациоиного транзистора 5 или, что то же самое 4 вторегенерацию, записанной информации.Устройство работает следующим об- и разом, Запись информации в ячейку осуществляется путем подачи соответствую ших сигналов на шины выборки 3 и 4, При этом заряжается емкость мтвора. информационного транзистора 5 пример- р но ао напряжения на шине выборки 4, т,е. мписьвается логический нуль и...

Номер патента: 631989

Опубликовано: 05.11.1978

Авторы: Аверкин, Караштин, Николаева-Терешкова, Румянцев, Шацилло

МПК: G11C 15/02

Метки: запоминающее, логическое

...и последнего выходного, соединены с выходами генератора раэнополярных импульсов1 О 1 управляющие контакты остальныхреле соединены попарно, а концы каждыхчетырех адресных щин, соединенных сзамыкающими и раэмькающими контактами двух реле, управляющие контакты которых разобщены, соединены друг с другом замыкающие контакты 11 выходныхреле 6 соединены с выходными контактами устройства.Устройство работает слецуюшим образом,По заданной программе с помощьюкоммутатора 3 н источника постоянноготока 4 трансфлюксорам задается начальная намагниченность заблокировано("О) или "разблокировано "1 ,Запускается генератор разнополярныхимпульсов 1 О, Происходит опрос трансфлюксоров, которые прошиты ацреснымишинами, соединенными в данный моментвремени...

Номер патента: 631990

Опубликовано: 05.11.1978

Авторы: Бурковский, Сташков, Цогоев

МПК: G11C 17/00

Метки: запоминающее

...7, дешифратор 8 и блок9 формирователей разрядных токовсоединен со вторым входом накопителя4 . Второй выход блока управления 7связан с первым элементом И 2 , а тре- фтий выход - с вторым элементом И 5,Второй выход счетчика 6 подключен ковторому, а регистр числа 10 - к третьему входам дешифратора 8,В режиме записи информации блокуправления 7 вырабатывает сигналы напервый 2 и второй 5 алементы И, Врезультате этого начинает работатьблок 3 формирователей адресных токови по выбранной адресной обмотке нако- ф43пителя 4 протекает адресный ток, Крометого, с выхода второго элемента И 5 насчетчик, который в исходном состоянииобнулен, поступают счетные сигналы, Блокуправления 7 вырабатывает сигнал опросапешифраторв 8, запускающий блок 9...

Номер патента: 631991

Опубликовано: 05.11.1978

Авторы: Диденко, Карнаух, Конарев, Полященко, Ручинский, Шандрин

МПК: G11C 17/00

Метки: запоминающее

...входы элемента 4 ИЛИ поступаютуправляющие сигналы Считывание (шина 12) или "Записьф (шина 11). В ре- ЗВзультате нв выходе последнего формируется сигнал,. стробирующиф работу регистра 1 и дешифрвторв 3. Сформированный при этом нв выходе дещифратора 3адрес ячейки памяти через элементы 7 фИЛИ поступает на адресные шины накопителя 8. При этом в режиме считывания нв всех выходах дешифратора 2 формируется код считывания, поступающийна информационные входы запоминающих ффэлементов накопителя 8,В режиме записи в соответствии с кодом апреса запоминающего элемента,поступающим от регистра .1, информаци"ей (шина 10) и стробирующим сигна- Млом "Запись (шина 11) на дешифраторе2 производится выборка соответствующего информационного входа...

Номер патента: 631992

Опубликовано: 05.11.1978

Автор: Фойда

МПК: G11C 19/00

Метки: регистр, сдвига

...разрядар т,е, ковходам элемента 2 для второго разряда 2соответственно,Устройство работает следующим об 40разом,ПРедположимр что в пеРвоначальный момент времени .1 регистр нахоцится всостоянии с высоким потенциалом на выходах элементов 21 р 4р 64, 2 р6 О р 2 а р 3 р 5 и с низким потенциа 45лом на выходах элементов 3 р 64 рЭу, 52, 4, 5 и 9,При приходе на шину 10 отрицательного импульса (момент 1 у. ) через вре мя, равное задержке срабатрываниа одного элемента, на выходе элементов 9 и 4 ь появляется высокий потенциал(момент э ).В момент Ь на выходе элементов 2 р 2 р 2 э и 3 появляется низкий потенциал, так как с моментами на всех их входах действуют высокие. потенциалы,Низкий потенциал с выхода элемента 2поступает на вход элемента 3 р...

Номер патента: 631993

Опубликовано: 05.11.1978

Авторы: Воронцов, Запольский, Пронин, Рымарчук

МПК: G06K 7/00, G11C 19/00

Метки: информации, сдвига

...25, Информация, принятая в регистр ЗО1, сдвигается через промежуточные регистры 3, 4 и поступает на входы коммутаторов 21, 22, Информация, принятаяв регистр 2, сдвигается через регистры5, 6 и поступает на входы коммутаторов21,22, Сигнал с выхода блока управления 27 определяет дальнейший путьдвижения информацииф либо фпрямо (свыхода второго регистра 4 через коммутатор 21 на вход регистра 7 и с выхода 4 зрегистра 6 через коммутатор 22 на входрегистра 8), либо накрестф (с выхода регистра 4 через коммутатор 22 на вход регистра 8 и с выхода регистра 6 через коммутатор 21 на вход регистра 7), Из регист 145ра 7 информация сдвигается в регистр 9,а из регистра 8 - в регистр 10. Из регистров 7-10 информация передается впамять, При...

Номер патента: 631994

Опубликовано: 05.11.1978

Авторы: Богданов, Кикин, Левина

МПК: G11C 29/00

Метки: запоминающее

...по модулю два записанного прямого кода с вновь считанным инвертнрованным н по управляккцему сигналу свыхода 13. блока управления полученнаясумма поступает в блок сравнения 9 синверсного выхода регистре 6. Если чнсло единиц в полученной после инвертирования сумме равно 1, то блок сравненияподает сигнал на вход блока управления,С выхода 12 блока управления поступаетсигнал на вход блока выдачи копов 8,купа одновременно подается с инверсноговыхода регистра 7 восстановленный код,который выдается в числовую магистраль,Кроме того, восстановленный код поступает в блок мписи 3 на регенерацню,Если при подсчете в блоке сравнения9 число единиц в полученной после инвертирования сумме не равно 1, то блоксравнения 9 подает сигнал в блок...

Номер патента: 633070

Опубликовано: 15.11.1978

Авторы: Боронин, Керенцев, Пономарев, Самиулина

МПК: G11C 5/02

Метки: запоминающего, накопителя, рамка, устройства

...быть использовано в производстве накопителей для запоминающих устройств.Известна рамка для накопителей запоминающих устройств, содержащая изолированное основание и контактны элементы, выполненные в виде полос из гофрированного диэлектрика с металлизированными впадинами, причем гофрированные полосы закреплены на поверхности основания по его периметру 11,Наиболее близким техническим решением к данному изобретению является рамка для накопителя для запоминающих устройств, содержащая осно ванне и контактные колодки 2 .Недостатком такой конструкции рам ки является низкая надежность за счет большого количества дополнител ного крепежного оборудования.Целью изобретения является повышение надежности рамки.Укаэанная цель достигается эа счет того,...

Номер патента: 633071

Опубликовано: 15.11.1978

Автор: Федаравичюс

МПК: G11C 5/12

Метки: матриц, прошивки, сердечниках, ферритовых

...устройства.Устройство состоит из двух шаговыхэлектродвигателей 1, на ведущих Валах которых установлены проталкивающие ролики 2, а между ними пропущенпрошивочный провод 3. С обоих сторонроликов 2 расположены направляющие:с одной стороны неподвижные 4, с 10другой - вращаюциеся 5. Вращающиесянаправляющие 5, вмонтированные вподшипниках б, закреплены на валуэлектродвигателя 7, и и них установлена катушка запаса прошивочногопровода 8, Все двигатели и направляющие укреплены на основании 9, аперед неподвижными направляющими 4расположена прошиваемая матрица 10,Шагоные электродвигатели 1 подключены к блоку управления 11, а электродвигатель 7 подключен к нему через реверсинчый привод 12.Устройство работает следующим образом,По сигналу блока...

Номер патента: 633072

Опубликовано: 15.11.1978

Авторы: Андреев, Раев, Шорыгин

МПК: G11C 11/14

Метки: блоках, доменов, магнитных, памяти, регистрации, цилиндрических

...на Пути распространения ПАВ от излучателя 4, Параметры излучателя 4 и приемника 9 ПАВ согласованы с их частотой, На пьезоэлектрической пластине 3 расположен поглотитель 13 ПАВ, 35 выполненный из материала с большим коэффициентом затухания этих волн.Поглотитель 13 расположен на прямой линии с пластиной 8 и приемником 9, т.е. на пути распространения ПАВ, 40 прошедшей последовательно пластину 8 и приемник 9, и служит для поглощения этой волны с целью предотвращения ее вторичного параэитного воздействия (например, вледствие отражения 45 от краев пластины 3) на приемник 9.В качестве волновода ПАВ может быть использован Яе только пьезозлектрик, но и другие материалы, являющиеся хорошими звукопроводами, а в качестве магнитострикционной...

Номер патента: 633073

Опубликовано: 15.11.1978

Авторы: Липавский, Огородников, Шевченко

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...(информации), причем режим установления заряда в зависимости от характера (увеличения или уменьшения) изменяющегося напряжения, подлежащегозапоминанию, может быть режимом увеличения или уменьшения заряда на накопительном элементе 9. В режимеустановления (увеличения) заряда на накопительном элементе 9 ключи 14 и 15 блока коррекции, а также ключи 11и 12 - разомкнуты, а ключ 8 - замкнут,С возрастанием напряжения на накопи- (О цержки 1 , изменение напряжения на истоке МОП-транзистора 3 и на стоке МОП-транзистора 4, определяемое напряжением на резисторе 24. Следовательно, в течение некоторой части (начального участка) времени задержки 1 Э напряжение на входе дифференциального усилителя 5 и на стокеМОП-транзистора 4 остается практически...

Номер патента: 633074

Опубликовано: 15.11.1978

Авторы: Добролюбов, Еремин, Макеев, Талыгин

МПК: G11C 29/00

Метки: запоминающих, матриц, параметров, сердечников, ферритовых

...через элемент И 14 подключены к выходу устройства 15. Кроме того к выходам счетчиков подключены блоки индикации брака по параметрам (на чертеже не показаны).Устройство работает следующим об" разом. Под действием импульсов токов аеремагничивания провеРяемый сердечник в матрице и сердечник 3 устройства перемагничиваются (на чертеже матрица не показана). Возникает ЭДС самоиндукции, которая наводится в обмотку считывания. Обмотка считывания сердечника 3 устройства и матрицы включены последовательно . Сигналы с обмотки считывания через переключатель 4 подаются на входы усилителя 1. Коэффициент усиления усилителя плавно регулируется. С выхода 16 усилителя 1 усиленные до величины, обеспечивающей нормальную работу дискриминатора 8, и...

Номер патента: 585757

Опубликовано: 15.11.1978

Авторы: Гал, Куликов, Малютин

МПК: G11C 11/14

Метки: информации, магнитных, направлеой, передаси, пленках, синхронной, тонких

...канала, в котором записан ПМД)определяется компонентой придожеиного поля, направленной вдоль трудной оси Ни 1 В результате, во время такта продвижения информационный домен заполняет выбранный участок структуры НК (см. Фиг. 1, в), причем дальнейший рост ПМД под действием продвигающего поля ограничивается в точках аа , и "ббпр ф, так как в этих точках происходит закрепление и натяжение стенок ПМД, а их разрыв и, следова тельно, дальнейшее движение домена происходит при поле, значительно превышающем значение поля продвижения Нг,По окончании такта продвижения ко всей пленке прикладывается однородное поле стирания Н и одновременно с ним с помощью шин - поля Н, противоположные Н . Поле Н перемвгничивает каналы в исходное состояние...

Номер патента: 634370

Опубликовано: 25.11.1978

Авторы: Кукин, Новиков, Сильченко

МПК: G11C 5/12

Метки: многотверстных, пластин, прошивки, ферритовых

...прошивки МФП каретка для закрепления МФП расположена параллельно плоскости неподвижных дисков, а на опорной стойке расположены парные ловители. Это позволило улучшить работу прошивочного провода т.е. исключить его закручивание, облегчить настройку попадания иглы в отверстие МФП и тем самым повысить надежность устройства в целом. Устройство для прошивки многоотверстных ферритовых пластин, содержащее неподвижные диски, соединенные через опорные стойки с соответствующими основаниями, каретку для закрепления многоотверстных ферритовых пластин, соединенную сприводом, парные ловители, прошивочнуюиглу, расположенную концентрично непод.вижным дискам и жестко связанную с ними, и дрошивочный провод, размещенныйв зазоре между неподвижными...

Номер патента: 634371

Опубликовано: 25.11.1978

Авторы: Бурковский, Сташков, Цогоев

МПК: G11C 11/02, G11C 7/00

Метки: записи, запоминающее, информации, многоотверстных, типа, ферритовых, элементах

...на запомвнающвй элементразрядным гоком в в процессе рабогы ЗУ может досгвгагь 30%.шинам адресов, объединенных общей разрядной шиной записи,На чертеже даны временные диаграммы работы ЗУ типа 2 П с неразрушающим считыванием информации, функционирующегов соответствии с предлагаемым способом записи информации, Электромагнитные параметры запоминающих элементов устройства условно приняты одинаковыми. допустим, что по адресам "1" и "л" записана 6 информация - "О", а по адресам "2" и Ф 1 У У 1 ФВ режиме записи в числовую шину выбранного адреса подают пачку импульсов знакопеременного тока 1 . Одновремен но с. этим в разрядную шину-го разряда подают разрядный ток, который перекрывает пачку импульсов 1 . После действия разрядного тока по...

Номер патента: 634372

Опубликовано: 25.11.1978

Автор: Фет

МПК: G11C 15/00

Метки: ассоциативной, матрицы, памяти, элемент

...1Третий случай - число больше признака опроса. При этом нарушение эквива, -лентности при просмотре слева направопроизойдет впервые эа счет разряда, в котором О = (, Х = О, В таком элементетоже исчезнет сигнал в цепи 2 , гак квк13 = О , но сигнал в цепи Ч не появится.Следовательно, в любой строке, содержащей число, большее признака опроса, направой границе будет 2 = О, Ч= ОТаким образом, в режиме поиска равного матрица, построенная из предлагаемых элементов, позволяет не только выделить строки, содержащие числа, равныезаданному признаку, но также одновременно отметить все строки, содержащие числа, меньшие признака, и строки, содержащие числа, большие признака.Поиск ближайшего.В этом режиме нв все входы левойграницы матрицы также...
