Савотин

Номер патента: 923215

Опубликовано: 27.09.2013

Авторы: Гурский, Зеленин, Конюшенко, Савотин

МПК: C22C 21/14

Метки: алюминия, основе, сплав

Сплав на основе алюминия, содержащий медь, окись алюминия и кремний, отличающийся тем, что, с целью повышения электромиграционной стойкости сплава при повышенных температурах, он дополнительно содержит циркон при следующем соотношении компонентов, вес.%: медь1,0-8,0 окись алюминия0,1-8,0 кремний0,5-1,5 циркон0,1-2,0 алюминийостальное

Номер патента: 270692

Опубликовано: 20.02.2006

Авторы: Башаров, Николаев, Порохня, Савотин

МПК: B64D 13/02

Метки: воздуха, наддува

Устройство для наддува и очистки воздуха, включающее корпус с крышкой, рабочее колесо с приводом от электродвигателя, улитообразную кольцевую камеру, сообщенную через дроссельную заслонку с атмосферой посредством тангенциального патрубка, и химический фильтр-поглотитель, отличающееся тем, что, с целью повышения КПД и надежности, рабочее колесо выполнено в виде, по крайней мере, двухступенчатой крыльчатки, каждая из ступеней которой имеет покрывной диск с перфорацией на периферии, сообщающей рабочий канал колеса с кольцевой камерой, установленный с образованием в каждой ступени кольцевой аэрозолеулавливающей щели.

Номер патента: 1352787

Опубликовано: 20.04.1997

Авторы: Герасименко, Иосилович, Лысенков, Псарев, Савотин, Свечин

МПК: B23K 15/00

Метки: луча, наведения, свариваемых, стык, электронного

1 Способ наведения электронного луча на стык свариваемых деталей, при котором положение луча относительно стыка определяют по двум точкам, расположенным на расстоянии, соизмеримом с толщиной свариваемых деталей, отличающийся тем, что, с целью повышения точности наведения электронного луча на стык при сварке соединений толщиной не менее 30 мм, стык выполняют и обрабатывают совместно с вводными планками и реперной ступенькой толщиной 0,03 0,08 толщины свариваемых деталей, которую выполняют от нижней кромки стыка, а точки для определения положения оси луча относительно стыка располагают на вводных планках с лицевой стороны стыка, причем одну из них совмещают с верхней кромкой вблизи торца деталей, а другую на реперной ступеньке.

Номер патента: 1735644

Опубликовано: 23.05.1992

Авторы: Завальный, Коляда, Мотрохов, Отрощенко, Савотин, Трушин

МПК: F15B 1/02, F16H 39/02

Метки: гидропривод

...также смещается вверх, соединяятормозную линию 12 через трехпозиционный распределитель 16 с гидролинией 19слива. Гидромотор увеличивает свои обороты, разгоняя машину, Рабочая жидкость изи ротивоположной полости гидромотора 10пступает в гидробак по тормозной линии 12через открытый гидрозамок 13, трехпозиционный четырехходовой .гидрораспределитель 16, по гидролинии 19 слива черезгидрофильтр 20,Период торможения, Для торможения- выключается электромагнит 17, и золотникгидрораспределителя 16 занимает среднееположение.Во время торможения движущаяся поинерции путевая машина продолжает раскручивать гидромотор 10 в том же направлении, переводя его в режим работы насоса.При этом рабочая линия 11 становится всасывающей, а тормозная линия...

Номер патента: 1716569

Опубликовано: 28.02.1992

Авторы: Волков, Гомзина, Зиборов, Савотин

МПК: G11C 11/14, G11C 7/00

Метки: доменной, доменов, магнитных, памяти, считывания, узел, цилиндрических

...расширитель доменов, магнитно объединяющий обе разделенные части расширителя и аннигилятор доменов. Такое конструктивное выполнение узла считывания ЦМД повышает частотные свойства каждой части и дает воэможность увеличить считанный сигнал, так как детекторы обеих разделенных частей соединены через аннигилятор последовательно друг с другом, а подвижность двух укороченных доменов, синхронно проходящих. по каждой части расширителя, выше, чем подвижность одного длинного домена, проходящего через неразделенный расширитель и длиннь 1 й детектор,Сущность предложенного технического решения поясняется при помощи фиг,1 и 2,Узел 1 считывания ЦМД фиг.1) содержит детектор 2 доменов, расширитель 3 доменов из ферромагнитных аппликаций шевронной...

Номер патента: 1656592

Опубликовано: 15.06.1991

Авторы: Волков, Гомзина, Зиборов, Савотин

МПК: G11C 11/14, G11C 7/00

Метки: доменов, магнитных, считывания, узел, цилиндрических

...поля прототипа в два раза,ОУстройство работает следующим абра- ЬЭ зом.Управляющее поле на ферромагнитных аппликациях создает положительные принимающие и отрицательные отталкивающие полюса. При направлениях управляющего поля, показанных на чертеже, ЦМД, прошедший под колонками расширителей 2 и 3, растягиваются в полосовой домен, занимая под тонкопленочным датчиком 4 позицию 11, а под тонкопленочным датчиком 5 -1656592 позицию 12. Сигнал считывания регистрируется при подключении регистрирующего устройства к контактам 8 - 10 и пропускании по тонкопленочным датчикам 4 и 5 тока, При прохождении полосового домена под тонко пленочным датчиком 4, т,е. в позиции 11, регистрируется сигнал "1", а при его отсутствии - сигнал "0". Функции...

Номер патента: 1622131

Опубликовано: 23.01.1991

Авторы: Левченко, Мокряков, Рабинович, Савотин

МПК: B28B 13/00

Метки: вагонетку, кирпича-сырца, резки, сушильную, укладки

...а нижняя 35. секция имеет опорные колеса 17,В зоне разгрузки сушильной вагонетки перегрузчик имеет стационарнуюмногоярусную кассету 18, выполненнуюв виде двух стоек с вилами, которыеснабжены упорами 19.Установка работает следующим образом,От выходящего из пресса глиняногобруса устройством 1 для резки от бруса отрезается мерный кусок, которыйна втором этапе разрезается на отдельные изделия, Разрезанные изделия подаются на устройство 3 для резки ираздвижки, затем устройством 2 подачи сушильной оснастки подается сушильная оснастка (рамки или рейки), съемник 4 отбирает раздвинутые и уложенные на сушильную оснастку сырые изделия, подает их.в полочный накопитель6, а затем перекладчиком 5 пакет изделий на сушильной оснастке укладывается на...

Номер патента: 1505788

Опубликовано: 07.09.1989

Авторы: Левченко, Мокряков, Рабинович, Савотин, Шинкаренко

МПК: B28B 13/00

Метки: вагонетки, кирпича, резки, сушильные, укладки

...междусобой шпильками 32. На раме съемника 5закреплены вилы и гидроцилиндр ЗЗ привода.Установка работает следующим образом.От выходящего из пресса отформованного глиняного бруса устройством 1 однострунной резки отрезается брус и конвейером 3 передается на устройство 2 многострунной резки, в котором брус толкателем 27проталкивается через струны, разрезается иподается на стол 4 раздвижки. До началапроталкивания бруса сквозь струны в пазраздвижного стола 4 устанавливается сушильная рамка 18, верхняя грань которой расположена ниже рабочей поверхности стола, чтобы сушильная рамка 18 не цепляла за глиняный брус 29 и не мешала при раздвижке разрезанного бруса 29, При проталкивании бруса 29 он двигается по передней поверхности стола,...

Номер патента: 1332380

Опубликовано: 23.08.1987

Авторы: Панфилов, Савотин, Шагурин

МПК: G11C 11/40

Метки: д-триггер

...логической инверсии входного сигнала.Пусть на тактовый вход 10 поданоонапряжение 1, диод Шоттки открывается и потенциал базы транзистора 1 уменьшается до величины У + Бщ ,гдео Цщ, - напряжение на открытом диоде Ноттки. Тогда независимо от величины входного сигнала на эмиттере транзистора 1 на базе этого транзистора сохраняется низкий потенциал Б + ц недостаточный для отпирания транзистора 1, поэтому коллекторный ток транзистора 1 равен нулю. Потенциал эмиттера транзистора 2 равен 1 поэтому если потенциал на выходе триггера равен Б, то в базу транзистора 2 втекает ток резистора 7, достаточный для насьпцения транзистора 2. На базе транзистора 3 устанавливается потенциало+ У,о недостаточный для отпирания транзистора 3, поэтому на...

Номер патента: 1315692

Опубликовано: 07.06.1987

Авторы: Литков, Порохня, Савотин

МПК: F16G 11/12

Метки: талреп

...6. Внутри стакана выполнена резьба 7, 5Наружный бурт 8 имеет шлицы 9 ирасположенные против бурта лабиринтные кольцевые канавки 10, расположенные на внутренней поверхности стакана, 20Контргайка 11, расположенная внутри гайки 5, выполнена в виде тонкостенного стакана с резьбовым отверстием 12, с наружным буртом 3, сощлицами 14 и кольцевыми лабиринтнымиканавками 15,Контргайки 11 установлены внутригаек 5 до упора в торцовую стенку16 гайки 5.Гайки 5 и контргайки 11 дополнительно контрятся отгибными шайбами 17,При работе талрепа сначала накорпус 1 наворачивают контргайки 1,устанавливают отгибные шайбы 17 инаворачивают гайки 5 так, чтобы отверстие 3 под вороток было посередине,Устанавливают талреп по местуего работы и производят стяжку,...

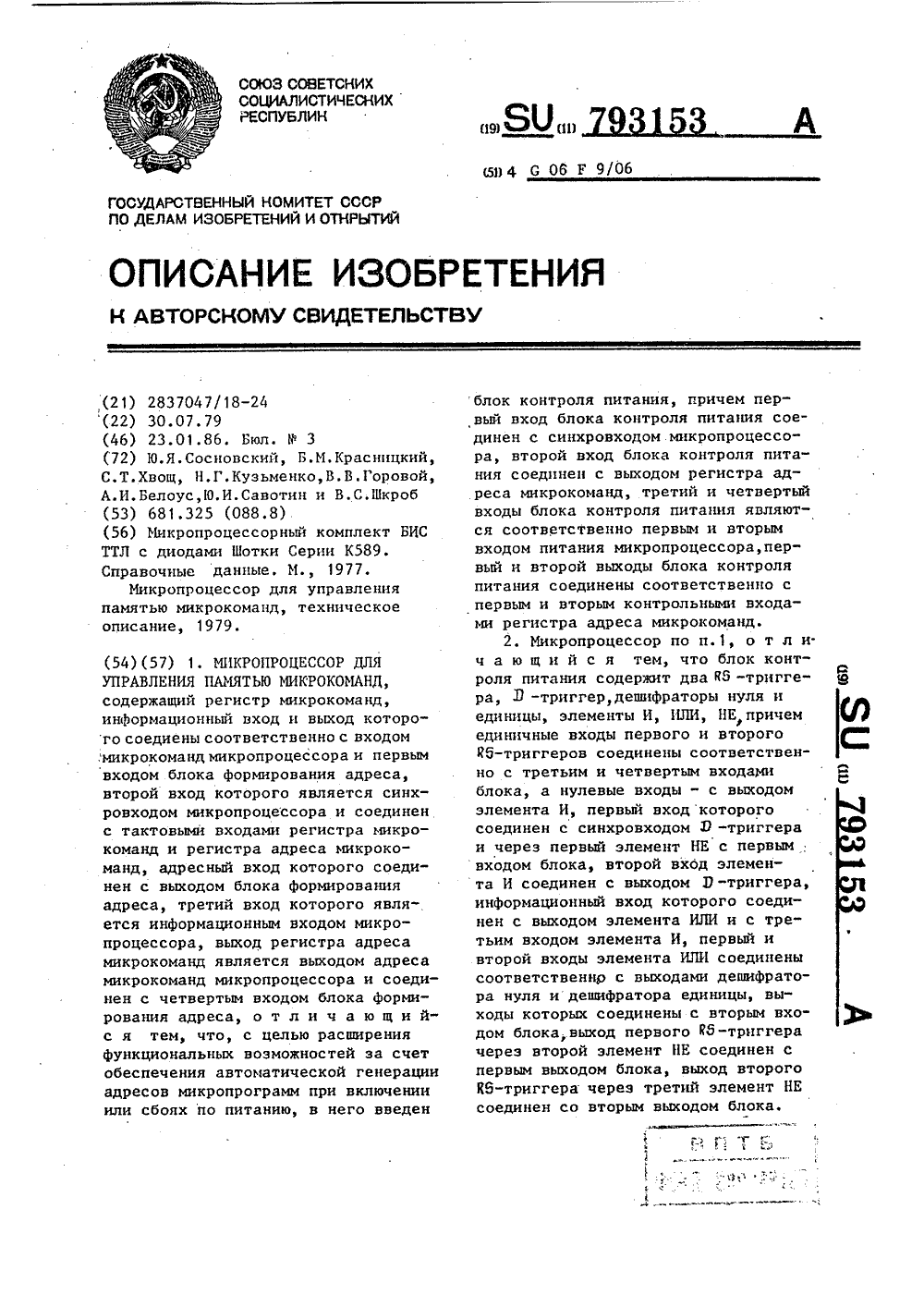

Номер патента: 793153

Опубликовано: 23.01.1986

Авторы: Белоус, Горовой, Красницкий, Кузьменко, Савотин, Сосновский, Хвощ, Шкроб

МПК: G06F 9/06

Метки: микрокоманд, микропроцессор, памятью

...выход регистра адреса микрокоманд являетсявыходом адреса микрокоманд микропроцессора и соединен с четвертымвходом блока формирования адреса, 15 введен блок контроля питания, причем первый вход блока контроля питания соединен с синхровходом микропроцессора второй вход блока контроля питания соединен с выходом ре гистра адреса микрокоманд, третий ичетвертый входы блока контроля питания являются соответственно первыми вторым входом питания микропроцессора, первый и второй выходы блока 25 контроля питания соединены соответственно с первым и вторым контрольными входами регистра адреса микрокоманд.Кроме того, блок контроля питаниясодержит два 05 -триггера, З -триггер,дешифраторы нуля и единицы, элементы И, ИЛИ, НЕ, причем единичные...

Номер патента: 986236

Опубликовано: 23.01.1986

Авторы: Волынчикова, Красницкий, Савотин

МПК: H01L 21/82

Метки: инжекционных, интегральных, схем

...диф,фузии сквозь диэлектрическую илии ную маску создают сначала пф -области эмиттерного контакта 3 и эмиттерных охранных колец,4, а затем в об;ф. ластях базы 5, инжектора 6 и резистора 7 формируют л -слой (см. Фиг. 1).Далее методом имплантации или диффузии, используя диэлектрическую, резистивную или комбинированную маску, формируют р -пассивную базу 8,-инжектор 9 и р -охранные кольца к резисторам, 10 (см, фиг. 2). После этого в маске, закрывающей поверхность элементов, одновременно лито- графически создают контактные окна к коллекторным и базовым областям и резисторные окна, в которые методом имплантации или диффузии вводят примесь О -типа проводимости низкой концентрации и формируют л -области ,коллекторов 11 и л -резисторов 12....

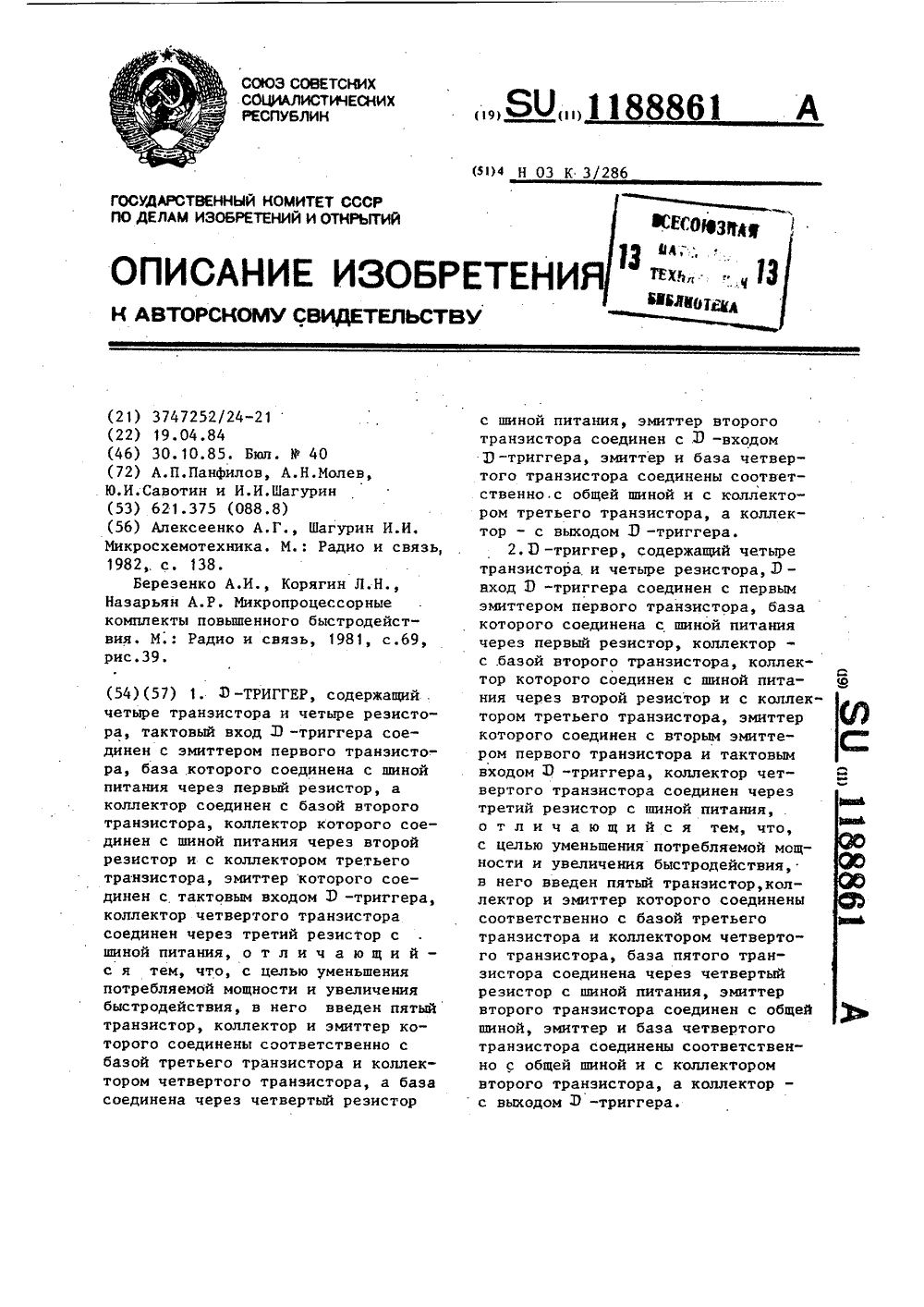

Номер патента: 1188861

Опубликовано: 30.10.1985

Авторы: Молев, Панфилов, Савотин, Шагурин

МПК: H03K 3/286

Метки: варианты, его, триггер

...на коллекторе насыщенного транзистора и уровня лог. "0", Таким образом,потенциал на базе транзистора 4 недостаточек для его отпирания, поэтому на выходе 11 триггера устанавливается потенциал лог."1". Потенциал лог. "1" со входа 10,тактового сигнала поступает также и на эмиттер транзистора 3, поэтому независимо от потенциала на эмиттере транзистора 5,ток коллектора транзистора 3 равен нулю.Если на вход 12 триггера подается потенциал лог."1" транзистор 2 отключается и потенциал на его коллекторе увеличивается до уровня отпирания эмиттерного перехода транзистора 4. Транзистор 4 включается и переходит в насыщение, при этом на выходе триггера потенциал уменьшается до уровня лог."0". После этого транзистор 5 также переходит в насыщение,...

Номер патента: 1128387

Опубликовано: 07.12.1984

Авторы: Игнатенко, Меренков, Панфилов, Савотин, Шагурин

МПК: H03K 19/088

Метки: логический, транзисторно-транзисторный, элемент

...подключен40к шине питания, а коллектор многоэмиттерного транзистора подключенквходу инвертора, выход которого подключен к выходу устройства, базатранзистора - к коллектору многоэмиттерного транзистора, в качестве.45диода использован диод Шоттки, аноди катод которого подключены соответственно к коллектору и базе транзистора.50На чертеже представлена принципиальная схема предлагаемого устройства;Устройство содержит многоэмиттерный .транзистор 1 п-р-и типа, эмиттеры которого подключены к входам 2 55устройства, база - к коллектору транзистора 3 р-и-р типа, а коллектор -к входу инвертора 4, выход которого где 3 - эмиттерный ток транзистора 3;- коэффициент передачи токаэмиттера транзистора 3;, - коэффициент усиления токабазы...

Номер патента: 1098799

Опубликовано: 23.06.1984

Авторы: Кодинский, Мокряков, Романенков, Савотин, Черный

МПК: B28B 13/00

Метки: вагонетки, керамических, печные, садки

...толкатель, стол раздвижки, выполненный из приводных палет, установленных на направляющих, 50 накопитель слоя изделий и переносчик слоя с групповым захватом, стол раздвижки снаб жен приводной подъемно-опускной балкой, расположенной над направляющими, а палеты выполнены с несущими вертикальными щеками, установленными параллельно боковым поверхностям балки, при этом крайние палеты имеют упоры, выступающие надбалкой. Кроме того, между палетами стола раздвижки смонтированы упругие элементы.На фиг. 1 изображена установка, план; на фиг. 2 - вид по стрелке А на фиг. 1 (вид на стол раздвижки); на фиг. 3 - вид по стрелке Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. 2,Установка состоит из смонтированных на объемной раме системы подающих...

Номер патента: 973705

Опубликовано: 15.11.1982

Авторы: Петуховский, Савотин, Самохин, Смирнов

МПК: E02D 3/02

Метки: железнодорожного, земляного, полотна, пути, уплотнения

...выполнен в виде цилиндра с вертикальной прорезью для прохода трамбующих грузов 5. Фиксаторы 6 представля ют собой полки, расположенные по хордам внешней окружности барабана 1.Каждый амортизатор 9 выполнен в видекольца 10 с тягой 11, внутри которогоцентрально расположена звездочка 12. 5 оВ зазоре между кольцом 10 и звездочкой12 размещены упругие элементы 13,Звездочка 12 с помощью оси 14 прикреплена к барабану 1,Устройство работает следующим образом.При перекатывании устройства погрунту барабан 1 совершает вращательное движение совместно с направляющими 4 относительно распределителя 7. оПри этом в каждой направляющей 3 наподъемной стороне барабана 1 расположены трамбующие грузы 5. Трамбующиегрузы 5, в процессе подъема...

Номер патента: 947791

Опубликовано: 30.07.1982

Авторы: Дроздов, Патрин, Подольный, Савотин

МПК: G01R 31/26, G01R 31/28, H01L 21/66 ...

Метки: неразрушающего, полупроводниковых, структур

...контроли руемой структуры.Функциональная схема устройства приведена на чертеже.Устройство содержит источник 1 света, луч которого проходит через 35 оптический модулятор 2, блок 3 управления, отклонякщую призму 4 с объективом 5, которые синхронно перемещаются по горизонтали механизмом б перемещения, электролитическую 4 О кювету 7, состоящую из прозрачного стекла 8 с нанесенным на него электродом 9 съема Фото-ЭДС в виде сетки и заполненного электролитом 10 корпуса 11, в котором Фиксируется 45 контролируемая структура 12. Кювета 7 перемещается механизмом .б в вертикальном направлении. Синхродетектор 13 подключен к структуре 12 клеммой 14 и к электрОду съема Фото-ЭДС- клеммой 15, блок 16 регистрации, клем му 17 дПускдУстройство...

Номер патента: 930385

Опубликовано: 23.05.1982

Авторы: Калошкин, Мамедов, Подопригора, Савотин, Сухопаров

МПК: G11C 11/40

Метки: выборки, накопителе, памяти, элементов

...работц устройства.Устройство содержит первую шину 1 питания, шину 2 управления двухэмиттерный п-р-и транзистор 3 с двумя эмиттерами 4 и 5, адресную шину 6, шину 7 выборки элементов памяти при записи, и-р-и транзистор 8, нагрузочный резистор 9, р-и"р транзистор 1 О, шину 11 выборки элементов памяти при считывании, вторую шину 12 питания, источник 13 питания.Устройство работает следующим об- разом.В режиме покоя ток выине б и напряжение на шине 2 равны нулю. Напряжение на шине 11 (Ци) равно напряжению шины 1 (О), а напряжение на щине 7 равно нулю, так как транзистор 3 закрыт. Поступление в шину 6 адресного тока приводит к включению транзисторов 10 и 8. Потенциал шины 11 понижается до величины, рав-. ной остаточному напряжению между...

Номер патента: 922729

Опубликовано: 23.04.1982

Авторы: Болдырев, Бушуев, Савотин, Шагурин

МПК: G06F 7/50

Метки: двоичный, комбинационный, сумматор

...возникновения переносов С соответствующих блоков 1, входы многовыходных элементов НЕ каждой группы соединены с выходами элементов "Монтажное И" 12 первого каскада с 1-гопо и-й соответствующей группы.Входы первого элемента "Монтажное И" 12 каждой группы соединены со всеми выходами запрета переносов блоков 1 данной группы.-к - х-л- к С к к Сх=к С, Формула изобретения Комбинационный двоичный сумматор, содержащий щ групп, причем каждая группа сумматора содержит .и блоков формирования сигналов возникновения н запрета переносов, блок Формирования внутригрупповых переносов, и блоков формирования суюая, а также блок формирования межгрупповых переносов, причем входы блоков формирования сигналов возникновения и зарата переноса соединены с...

Номер патента: 903972

Опубликовано: 07.02.1982

Авторы: Болдырев, Верниковский, Калошкин, Левитман, Попов, Савотин, Сухопаров, Фомин

МПК: G11C 11/00

Метки: запоминающее, оперативное

...введе-.ны элемент 11 согласования на транзисторе и дополнительный эмиттерныйповторитель 12, генератор 13 тока, ырезистор 14 и делитель напряжения изрезисторов 15 и 16. Кроме того, вкаждую строку ячеек накопителя вве 903972ден дополнительный инжекционный эле"мент 17 памяти, полностью соответствующий половинке триггерной ячейкипамяти, Элемент 17 снабжен разряднойшиной 18, подключенной к генератору 13 тока и к эмиттеру транзистораэлемента 11, согласования. Коллектортранзистора элемента 11 согласованиячерез резистор 14 выведен на положительный полюс источника питания. Наэтот же полюс выведен коллектор до-.полнительного эмиттерного повторитегня 12. База дополнительного эмиттерного повторителя 12 подключена к коллектору транзистора элемента...

Номер патента: 876889

Опубликовано: 30.10.1981

Авторы: Вавилов, Парамонов, Савотин, Самохин, Цигельный

МПК: E02F 9/22

Метки: гидравлическая, землеройной, органом, рабочим

...клапан 31, а в сливной магистрали - фильтр 32, В торцовых крышках ЗЗ и 34 золотника 12 соосно смонтированы гндроцилиндры 35 и 36, периферийные полости которых соединены с напорной магистралью распределителя 24 ручного управления, а ближние к золотнику . 2 полости - с напорной магистралью золотника 12, причем в напорных магистралях между распределителями 12 и 24 и точкой подсоединения полостей гидроцилиндров 35 и 36 установлены регулируемые дроссели 37.В магистрали, соединенной с полостями подъема гидроцилиндров б, установлен управляемый обратный клапан 38 для фикса.ции отвала.в транспортном положении. Тяга 27 соединена с рычажной системой 39 с плечом 40 установленного в корпусе 4 на оси42 маятника 43.Бульдозер работает...

Номер патента: 815279

Опубликовано: 23.03.1981

Авторы: Савотин, Самохин

МПК: E21D 9/10

Метки: манипулятор

...шарнирно закрепленные на его концах тяги, при этом через укаэанные тяги коромысло соединено одним концом с рукоятью, а другим - с опорной площадкой.На чертеже изображен предлагаемый манипулятор, общий вид.Манипулятор содержит опорную площадку 1, жестко закрепленную на опорно-поворотном круге 2, установленном на базовой машине 3, например, автомобильном прицепе, К опорной площадке 1 шарнирно закреплена стрела 4, сочлененная с, рукоятью 5 посредством шарнира 6, На конце рукояти 5 шаРнирно закреплен рабочий орган 7, например, площадка 8 с прожекторами 9. В верхней части стрелы 4 шарнирно закреплено коромысло 10, ,один конец которого соединен посред815279 формула изобретения Махае Составитель В. ваедактор А. Шандор ТехредЛ.Пекарь Корректор...

Номер патента: 811259

Опубликовано: 07.03.1981

Авторы: Белоус, Горовой, Кляшторный, Красницкий, Кузьменко, Савотин, Сосновский, Хвощ

МПК: G06F 9/48

Метки: запросов, прерывания, приорите-tob

...стека регистров, первый ц второй входы управляющего коммутатора соединенысоотвстстзец о с управляющим входом5 устройспза и стробцрующцм входом устройства.Структурная схема устройства приведена на чертеже.Устройство для ооработки приоритетов10 запросов прерываний содержит регистрзапросов, первый вход которого связан совходом запросов прерываний 2, схему сравнения приоритетов 3, блок выходных элементов И 4, выод которого связан с выхо 15 дом запросов прерываний 5, последовательно соединенные входной коммутатор б,стек регистров состояния 7 и выходнойкоммутатор 8, выход которого связан с одним из входов схемы сравнения прцорите 20 тов 3, коммутатор 9, выход которого связанс одним из входов триггера прерывания 10,выход которого связан с...

Номер патента: 790333

Опубликовано: 23.12.1980

Авторы: Болдырев, Савотин, Сухопаров, Шкроб

МПК: H03K 19/08

Метки: «и-не, интегральный, логический, элемент

...транзистора 1 можно устанавливать отношением резисторов- ф . для кривой 11 он равен 1 дляа1кривой 12 - 0,9 для кривой 130,8.ЗО Из графиков следует, что с помощью величины отношения резисторов-ф можно так же менять порогйвыключения логической схемы, а вместе с тем и ширину петли гистереэиЗ 5 са. При включении транзистора 1ток коллектора за счет цели обратной связи равенЕ -2 Чо, (6)кл, Оо,ьк йТок базы этого транзистора обес 40 печивается током коллектора р п-ртранзистора 8, Поэтому для токабазы р-и-р транзистора 8 можно записатьол, ВьВл(т)45 Ю- (.ргде 9 р - коэффициент усиления р-п-ртранзистора 8,Ток базы Э 4 определяется током5 О коллектора транзистора б, который,в свою очередь, так же, как и токколлектора транзистора 5 фиксируется...

Номер патента: 594838

Опубликовано: 30.10.1980

Авторы: Болдырев, Гайдук, Малейко, Савотин, Степанов

МПК: H01L 21/8222

Метки: интегральной, схемы

...сформированными областями скрытого слоя, разделения, глубокого подлегирования коллекторных контактов и ниэкоомной области базовых контактов транзистора с одновременно изготовленным твердотельным резистором; на фиг.2 - структура пластины со сформированными слоями активной базы и эмиттера транзистора; на Фиг.3- структура пласт 1 пщ со вскрытыми контактами к областям транзистора и резистора и сформированными металлическили электродами.П р и м е р. На кремниевой пластине, состоящей из подложки 1, скрытого слоя 2 и эпитаксиальной пленки 3 соответствунией требованиям ЕТО.035.058.ТУ, термическим окислением выращивают пленку двуокиси кремния (Б 10 1 толщиной 0,35 мкм. Методом фотолитографии вытравливают в Б 10 . дорожки разделяющие компоненты...

Номер патента: 720724

Опубликовано: 05.03.1980

Авторы: Болдырев, Савотин, Сухопаров, Шкроб

МПК: H03K 19/08

Метки: инвертор

.../область пятого транзистора 4 совмещена с эмиттером транзистора 3 и базой транзистора 2, а базовая область находится под постоянным смещением опорного уровня Ч . Второй токозадающий резистор 5, запитанный постоянным напряжением Е, и включенный в цепь эмиттера четвертого горизонтального р - ив р гранзистора 6, база и коллектор кото О рого совмещены соответственно с эмиттером и базой третьего вертикального п - р - п-транзистора 7. База этого транзистора соедйнена с коллектором транзистора 3, а эмиттер совмещен с коллектором шестого транзистора 8, базовая область которого находится под постоянным смещением опорного уровня О.Устройство работает следующим образом,Если база транзистора 3 находится под высоким потенциалом, то...

Номер патента: 678150

Опубликовано: 05.08.1979

Авторы: Савотин, Самохин

МПК: E02F 5/16

Метки: оборудование, рабочее, террасера

...террасер, включающий базовую машину и рабочее оборудование,содержащее отвал с режущей кромкойи установленный перед отвалом нарезчик уступов 11.Известно также рабочее оборудование террасера, содержащее раэравнивающий орган и установленный передним нарезчик уступов (2)Недостаток иээестного террасера,заключающийся в том, что при соору-жении уступов в зимнее время энергоемкость нарезчика уступов велика,так как мерзлый грунт разрушаетсяего шнековыми поверхностями, которыесильно измельчают грунт, что связанокроме того с увеличением сопротивления грунта его разработке.Целью. изобретения является. снижение энергоемкости оборудования путемуменьшения сопротивления разработкимерзлого грунта. го Красного Знамени научнот железнодорожного...

Номер патента: 588358

Опубликовано: 15.01.1978

Авторы: Долгин, Савотин

МПК: E21B 19/086

Метки: бурильных, машин, податчик

...с крестообразным поршнем 7, под которым находится замкнутый объ 15 ем А жидкости, соединенный каналом 8 с полостью Б подпрухкиненного пружиной 9 золотника 10, установленного в задней крышке подхвостовиком крестообразного поршня. Рабочая полость В гидравлического податчнка со 20 единена через центральный канал 11 в крестообразном поршне н среднюю полость Гзолотника 10 со сливной магистралью 12. 11 апорная магистраль 13 в начальнОм положении перекрыта управляющим золотником 10.25 Подпружиненная полость Д управляющегозолотника соединена трубкой 14 с замкнутымобъемом Е жидкости, находящимся под толкатслем 15, установленным в передней крышке 5 основного цилиндра и подпружиненном в30 нейтральном поло)кении пружиной 16,каз 2980/7...

Номер патента: 509685

Опубликовано: 05.04.1976

Авторы: Внутских, Львович, Режко, Савотин, Самохин

МПК: E02B 5/02

Метки: во-доотводных, дна, канав, облицовки, откосов, поверхности, торкре-том

...15, связанных с системойгидроцилиндров 16 На криволинейных вплаче участках водоотводной канавы приводится в действие система гидроцилиндров 16, поршни которых имеют разные30диаметры, уменьшаясь попарно от центранаправляющих 3 к их периферии, и приэтом обеспечивая различную длину ходаштоков и образование криволинейных вЗбплане направляющих с радиусом в несколько десятков метров, Такая операция возможне при остановке предлагаемого устройства с выпуклой: стороны криволинейного участка канавы, Чруднодоступныевогнутые участки трассы могут быть облицованы в последнюю очередь после перемонтировки гидроцилиндров таким образом, чтобы получить максимально возможный ход штоков по центру направляющих, а минимальный - по периферии.Монолитная...

Номер патента: 501228

Опубликовано: 30.01.1976

Авторы: Маркин, Савотин

МПК: F16K 15/02

Метки: клапан, обратный, управляемый

...донной части корпуса выполнена расточка, в которой установлен поршень 9 управления с толкателем для клапана 10 разгрузки.На поршне 9 управления расположена подвижная втулка 1, на наружнои поверхносгп которой выполнены дроссельные пазы 12, соединяющие полости подвода и отвода в процессе опускания груза, и радиальные отверстия 13, соединяющие внутреннюю полость втулки с полостью подвода и обеспечиваю щие проход жидкости при подъеме груза.11 одвод рабочей среды под поршень 9 управления осуществляется через отверстие 14.Клапан 15 разгрузки установлен внутри затвора 7 и поджимается к нему пружиной 16, расположенной в колпачке 17.При подъеме груза рабочая среда от насоса 18 через распределитель 19 и отверстие 4 подается в полость 2, затем она...
