G11C — Запоминающие устройства статического типа

Номер патента: 1167656

Опубликовано: 15.07.1985

Авторы: Абрамов, Розенталь

МПК: G11C 11/14

Метки: доменов, магнитных, считывания, цилиндрических

...второй вход 14 элемента 10 подключен к верхней выходной ветви 7 канала 4, второй выход 19 элемента 10 подключен к аннигилятору ЦМД 27, а третий выход 20 подключен к датчику 24 через элемент 26 расширения.Резисторы 28 и 29, соединенные с датчиками 23 и 24 в мостовую схему, находятся вне магнитоодноосной пленки 1.Место магнитной связи 30 отстоит от датчиков 23 и 24 на одинаковом расстоянии.ЦМД 31 и 32 находятся в основном канале 3, ЦМД 33, 34, 35, 36 находятся во входной ветви 5 дополнительного канала 4, ЦМД 37 находится в регистре 21 кода маски, а ЦМД 38 - в регистре 22 кода маски.Работа устройства для считывания ЦМД начинается с момента, когда от непрерывно действующего источника 8 в место магнитной связи 30 основного канала 3 и...

Номер патента: 1167657

Опубликовано: 15.07.1985

Авторы: Борисенкова, Морозков, Образцов, Сушин

МПК: G11C 17/02

Метки: запоминающего, накопитель, постоянного, типа, трансформаторного, устройства

...окно 10 устанавливается пружина8, перемычка 19 которой под действием упругих сил заходит между выступами 11 и стенкой 9 отверстия 8, потом укладывается нижний сердечник 12, перемычка 13 которого задвигается пружиной 18 между выступами 11 и стенкой 9. После этого кодовый жгут 22 и разрядные обмотки 23 размещаются на стойках 3. Сердечник 16 устанавливается в каркас 2 со стороны стоек 3 между пружиной 18 и сердечником 12, с продвижением которого фиксатор 21 скобы 20 входит в отверстие 8, причем перемычка 17 сердечника 16 ложится на плоскость 6 паза 5.Паз 5 служит ориентиром для правильной установки сердечника 16 и предохраняет этот 5 10 15 20 25 30 35 40 45 сердечник 16 и жгут 22 от повреждений при воздействии на накопитель внешних...

Номер патента: 1167658

Опубликовано: 15.07.1985

Авторы: Березенко, Калинин, Корягин, Курочкин

МПК: G11C 19/00

Метки: информации, сдвига

...и группой управляющих входов устройства, элемент НЕ 4, вход 5 которого является первым управляющим входом устройства, первый 6 и второй 7 селекторы, регистр 8, вход 9 обнуления которого является вторым уп равляющим входом устройства, а вход управления записью на чертеже не показан, элементы ИЛИ 1 О, выходы 11 коПри выполнении логического сдвига вправо (влево) одного слова данных на группу управляющих входов 3 устройства в соответствии с таблицей подается прямой (дополнительный) код величины сдвига, на вход 5 управления - значение лог. 1 (лог. О), а на вход 14 управления значение лог. 0. При этом элемент НЕ 4 и дополнительные элементы ИЛИ 12 и 13 настраивают первый 6 и второйселекторы так, что на выход второго селектора 6 -...

Номер патента: 1167659

Опубликовано: 15.07.1985

Авторы: Белалов, Забуранный, Корнейчук, Орлова

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...по 1 единице, Таким образом, количество единиц в кодовой комбинации всегда нечетно. При четном количестве единиц в кодовой комбинации будет иметь место двойная либо большей кратности ошибка. Причем кодовые комбинации выбраны таким образом, чтобы при формировании каждого контрольного разряда участвовали не более восьми информационных разрядов и формирование контрольных разрядов производилось параллельно независимо друг от друга, что позволяет обеспечить максимальное быстродействие при формировании контрольных разрядов.Сформированные контрольные разряды передаются на запись в блок 1 памяти через коммутатор 5 контрольных разрядов при наличии сигнала разрешения от блока 3. По сигналам управления, поступающим от блока 4 управления,...

Номер патента: 1167660

Опубликовано: 15.07.1985

Авторы: Васильковский, Козлов, Тверсков

МПК: G11C 29/00

Метки: памяти

...обнаружения ошибок является информацион цым входом устройства, введены триггер, элемент ЗАПРЕТ и счетчик, выход которого соединен с первым входом триггера, выход которого соединен с первым входом элемента ЗАПРЕТ, второй вход которого подклю 5 10 15 20 25 30 35 40 45 50 55 чен к выходу счетчика, а выход - к второму входу регистра сдвига, третий вход элемента ЗАПРЕТ, вход счетчика и второй вход триггера являются управляющим входом устройства.На фиг. 1 изображена функциональная схема устройства для контроля памяти; на фиг. 2 - временная диаграмма его работы; на фиг. 3 - функциональная схема элемента ЗАПРЕТ; на фиг. 4 - временная диаграмма его работы.Устройство для контроля памяти содержит (фиг. 1) регистр 1 сдвига, сумматор 2 по модулю...

Номер патента: 1167661

Опубликовано: 15.07.1985

Авторы: Калмыков, Левков, Шапкин

МПК: G11C 29/00

Метки: регистра, сдвига

...разрядов 2 и первым входом регистра сдвига 1, вход сдвига 18, который является шестым входом регистра контрольных разрядов 2 н вторым входом регистра сдвига 1, выход триггера отказа 19, который является выходом устройства.Устройство работает следующим образом.По шине информации6 4 ю-разрядный код поступает на регистр сдвига 1. На регистр контрольных разрядов 2 по первому, второму третьему и четвертому входам четности 12, 1 3, 14, 15 поступают соответственно свертки Р 12 Р 13 Р 14 г 15Р 12=Ь 49 Ь 4+аЬ 4+2 а 99 Ь 4 пР 13=ЬЗЭЬЗ аЭЬЗ+2 а 9."9 Ь 4 п - а+31 Р 14 - Ь 2 ЮЬ 2+т 9 Ь 2+2 т 9"ЭЬ 4 п - а+2, Р5=Ь 19 Ь 1 . аф Ь+2 т 6"ЭЬ 4 п - т+1 где Ь 4. - 4 п-ый разряд кода;п 1 - шаг свертки.В общем случае в - любое четное число. С учетом...

Номер патента: 1169017

Опубликовано: 23.07.1985

Авторы: Бруевич, Воробьев, Куликов, Кустов

МПК: G06F 9/00, G11C 7/22

Метки: памяти, синхронизации

...плеча последнего высокий уровень напряжения выдается на выход 28 устройства как признак конца настройки,Если в процессе тестирования обнаружена ошибка, отрицательный импульс поступает на вход 26, Так как его выдача происходит при первом ошибочном считывании, то обшее количество обращений 5 10 15 20 35 40 45 50 55 к накопителю от начала тестирования до появления импульса на входе 26 может быть сокращено до двух, Необходимо, однако, учесть, что ошибка может возникнуть вследствие случайного сбоя, а не из-за отсутствия достаточных временных задержек между синхронизирующими сигналами, Поэтому с приходом первого импульса на вход 26 происходит запоминание факта сбоя, временная диаграмма ЗУ не меняется, а тести рова ние накопителя...

Номер патента: 1169019

Опубликовано: 23.07.1985

Авторы: Бурик, Кис, Псарев, Тищенко

МПК: G11C 11/00

Метки: блоков, источнику, памяти, питания, подключения

...функциональная схем а устройства для переключения блоков памяти.Схема содержит основные 1 и дополнительные 2 блоки памяти, управляющий вход 3 устройства, шину 4 питания, дополнительный ключ 5, дешифратор 6, элементы И 7 первой группы, элементы И 8 вто-, г, цы 9 первой группы, триггеры 1 О второй группы, ключи 11 первой группы, ключи 12 второй группы, адресные входы 13 и входы 14 устройства.Устройство может работать в трех режимах: с основными блоками 1 памяти; с дополнительными блоками 2 памяти; с замещением отказавших основных 1 на дополнительные 2 блоки памяти (количество замегцецных разрядов 1 - и, где п - количество разрядов) .Прц подготовке к работе питание с шины 4 подастся ца ключи 5, 11 и 12. При наличии сигнала на входе 3...

Номер патента: 1169020

Опубликовано: 23.07.1985

Авторы: Васильева, Касаткин, Кузнецова, Кузякин, Седых

МПК: G11C 11/14

Метки: регистр, сдвига

...носителей информации.Цель изобретения - повышение надежности регистра сдвига на ПМД с локальными полями стабилизации.На фиг. 1 изображен регистр сдвига, разрез; на фиг. 2 - положения домена в различные моменты такта продвижения,Регистр сдвига содержит диэлектрическую подложку 1, на которую нанесены магнитомягкая доменсодержащая пленка 2 и поверх нее слои магнитожесткого материала 3. В областях, свободных от слоев .магнитожесткого материала, сформированы низкокоэрцитивные каналы 4 с выступами 5. Поверх м а гн итом ягкой доменсодер жащей пленки и слоев магнитожесткого материала расположен изолируюший слой диэлектрика 6, на который нанесен слой проводящего материала в виде полос, выполненных в форме вложенных один в другой меандров 7 и 8....

Номер патента: 1169021

Опубликовано: 23.07.1985

Авторы: Кролевец, Невядомский, Стиканов, Чекалкин

МПК: G11C 11/40, G11C 7/00

Метки: записи, информации, мнсп-транзистор

...с энерОнезавнсимым хранением информа- Ц 1 И. 101 ь 0 изобрс:.ния является повышениеП 1,СНЦ)СТП э 1 ПИ 1 ИНфОРМЯЦИИ. НЯ ф 1,. 1 представлены зависимости тока иОка я МНОП-транзистора и н)С): - ни;шин информации 1 э нри фиксир )и - НЫХ З 1 ЯЧЕН 51 Х НЯГЭЯ 5 КЕНИЯ На ЗЯТ 600 И СТОК , ст И ТОКЯ В Ц.НИ СТОК стК )1 вяя 3 нри записи пнформацн 01,но и:1 вестнох у способу, кри Вя 0 - 01,131 х) предсгеехОх)м; на фиг. 2 - х ха лн)соба ЗЯПИ И 1 ПОРМЯЦИИ. ХЕ 10 060 ЗНЕ)1.,; К,", Л,н)Е " РОГ 50 1, 3111) Инан),г,- :35 зистор .), ток 5, 3 г 11,.: 4. и: 101 )д, Ож; 6:131 Ом ин кап.", г;,1 С, 1" );и) Об 01 и 11, неяе , к)111 м ОбПри записи информации одновременнос подачей управляющего напряжения назатвор 4 от устройства 1 (фиг. 2) в стоктранзистора 2...

Номер патента: 1169022

Опубликовано: 23.07.1985

Автор: Вербовецкий

МПК: G11C 11/42

Метки: запоминающего, оптический, оптоэлектронного, страничный, устройства

...в дополнительных разрядах страницы и парафазные нули в остальных, и второго телескопа.Управляемый светообъединитель 17 может быть выполнен в виде поляризационного светооб ьединительного куба, на выходе которого расположен управляемый йереключатель поляризации. Последний при подаче на него напряжения поворачивает плоскость поляризации проходящих пучков на 90 и может быть выполнен на основе жидких кристаллов или кристалла КДР.Оптический сумматор 18 предназначен для получения сумм частных произведений и имеет два оптических входа и один оптический выход.Управляемый светообъединитель 19 выполнен, например, в виде поляризационного светообъединительного куба, на выходе которого расположен уп равляемый переключатель поляризации. Последний при...

Номер патента: 1169023

Опубликовано: 23.07.1985

Автор: Жуков

МПК: G11C 15/00

Метки: ассоциативное, запоминающее

...21 и вертикальном 16 входах соответственно и совместно с элеменго. 1 25 и мультиплексором 23 осушествллкгг цодклк 1 чецие к выходам 24 вьходов блока 20 памяти либо сигналов логической . При этом выходы блока 20 памяти подключены к выходам накопителя лишь в том случае, если или по горизонтальному входу 2, Или по вертикальному входу 16 ш нр,шел код запрета выборки.Л с 11 ц 11 ативное запоминающее устройство работает следую 1 цим образом.Перед началом работы на вхолах 5 блоков 3 усганавливают колы букв, составляюццх 111 исковь 1 Й ключ, при этом каждому блоку 3 соответствует буква в опрелелен. цой 1;сзинин слова. Если поисковый образ це содержит буквы в данной позиции слова, то ца входе 5 соответствующего данной И 1 зпции слова блока 3...

Номер патента: 1169025

Опубликовано: 23.07.1985

Автор: Гаврилов

МПК: G11C 29/00

Метки: запоминающее, магнитное, самоконтролем

...к вычислительной технике и может быть использовано в запоминающих устройствах на магнитных запоминающих элементах со считыванием без разрушения информации.Целью изобретения является повышение быстродействия устройства,На чертеже приведена структурная схема предлагаемого устройства.Магнитное запоминающее устройство с самоконтролем содержит блок 1 памяти регистр 2 числа, первый 3 и второй 4 мул ьтиплексоры, блок 5 контроля, элемент 6 задержки, вход 7 и выход 8.Устройство работает следующим образом.В режиме считывания информации из блока 1 памяти на регистр 2 числа поступают последовательно прямой и инверсный коды числа, полученные в результате усиления двух полуволн сигнала, считанного с магнитного накопителя. С входа 7 через...

Номер патента: 1169160

Опубликовано: 23.07.1985

Автор: Мудрецов

МПК: G11C 27/00, H03K 13/02

Метки: аналого-цифровой

...4 кода в напряжение ипоступает на вход сумматора 8. Положим, что в результате тех илииных причин у входного сигналапоявляется постоянная составляющая(фиг,2 а). Появление постояннойсоставляющей у входногосигнала 35эквивалентно. появлению дополнительной составляющей на входе компаратора 2 в результате температурного дрейфа в элементах компаратора2 и преобразователя 4 (которая не 4 Оможет быть устранена введениемразделительного конденсатора навходе АЦП).Появление постоянной составляющей во входном сигнале или эквивалентное ему .явление, связанноес температурным дрейфом, приводитк тому, что преобразуемый сигналвыходит из диапазона преобраэова"ния АЦП и часть входного сигнала 50(фиг,2 б) преобразовывается с искажениями наподобие...

Номер патента: 799614

Опубликовано: 30.07.1985

Авторы: Вербовецкий, Федоров

МПК: G11C 11/42

Метки: ассоциативной, блок, боави, выборки, запоминающего, информации, оптического, оптической, устройства

...с признаком опроса. вых точек, и светочувствительной среды, на которой совмещаются растр точек от этого источника и растр световых точек вспомогательной информации, поступающий со светообъединяющего элемента 6 и блокирующий в исходном состоянии растр дополнительного источника, при отсутствии, например, какой-либо световой точки во вспомогательном растре на выход БОИ проходит сигнал от первого дополнительного источника излучения.Блок оптического согласования 8, обеспечивающий на своем выходе параллельность осей плоско в гомоцентрических (в ортогональных плоскостях) пучковоптической оси устройства, второй проекционный цилиндрический блок 9, светоделительный элемент 10, например поляризационный светоделительный куб или полупрозрачное...

Номер патента: 1170508

Опубликовано: 30.07.1985

Авторы: Белов, Кленов, Нуров

МПК: G11C 16/02

Метки: записи, информации, накопитель, программируемый, электрически

...разделительного элемента являются одним иэ входов блока, другим входом которого является один из входов ключа записи. По команде блок 1 управления вырабатывает сигнал, синхронный с тактовой частотой, который поступа" ет в блок 2 выбора разрядов, где происходит выбор соответствующего разряда для прожигания. Сигнал выбранного разряда поступает на один из входов элементов И 9, на другие входы которых поступают сигналы от блока 11 задания эталонов в зависимости от выбранного адреса, который определяется регистром 3, Сигнал от блока 11 задания этало-, нов и выбранного разряда на входах одного из элементов И 9 соответствует на его выходе сигналу записи информации по выбранному адресу и разряду. Сигнал с одного из элементов И 9 поступает на...

Номер патента: 1170509

Опубликовано: 30.07.1985

Авторы: Плотников, Сагитов, Селезнев

МПК: G11C 11/42

Метки: двухзатворной, диэлектриком, записи, заряда, захватом, информации, мдп, оптической, структуре

...только зарядами, содержащимися в области пространственного заряда под первым затвором, что при исполь- фО эовании приповерхностной области полупроводника с уровнем легирования, меньшим чем 5 1015 см, соответствует полю в диэлектрике н 10В/см. Это меньше, чем пороговое значение, не .обходимое для инжекции заряда в диэлектрик, которое составляет 310 10 В/см. В результате воздействия света на ячейку памяти происходит генерация электрон-дырочных пар. Неосновные носители собираются под первым затвором, увеличивая поле в диэлектрике, основные - под вторым. Это приводит к понижению потенциала приповерхностной и-области относи ,тельно подложки. В момент времени С напряжение на р-и-переходе Ч = О,ХДальнейшее освещение приводит к...

Номер патента: 1170511

Опубликовано: 30.07.1985

Авторы: Вешняков, Гавриленко, Клочан, Сивай

МПК: G11C 19/00

Метки: буферного, запоминающего, регистр, устройства

...- приблизительно 5 В,логический "О" - приблизительно О В.По каждому ф через транзисторы7- 10 происходит предзаряд затворовключевых 3 и 4 и нагрузочных 5 и 6транзисторов нечетных логических элементов а по ф- предзаряд затворовтех же транзисторов четных логических элементов. Запись нового слова в буферное ЗУ производится по ф установлением высокого уровня на входе "Зп." и Я ниякого на входе "Зй" Если буферное ЗУ не заполнено, то высокий уровень по ф передается на затворы 511 2 нагрузочных транзисторов 5 и 6, а" низкий - на затвоРы ключевых транзисторов 3 н 4. По окончании ф уров1 ни удерживаются на затворах этих транзисторов, и по Ф на первом вы.ходе формируется положительный импульс (маркерная "1"), который переключает в "1" первый...

Номер патента: 1170513

Опубликовано: 30.07.1985

Авторы: Мхатришвили, Николаева, Савельев, Самойлов

МПК: G11C 29/00

Метки: памяти, полупроводниковой

...счетчик 18, служащий для подсчета числа этапов, четвертый 19 ипятый 20 счетчики, служащие для подсчета соответственно числа обращенийи числа циклов, третью группу элементов И 21, Устройство имеет входы 22и 23 и выходы 24-27. Устройство такжесодержит регистр 28 адреса.Блок 14 управления (фиг,2) содержит элементы И 29-35, формирователь36 сигналов и элемент ИЛИ 37.Условимся далее понимать следующимобразом термины: режим - некотораяпоследовательность обращений к контролируемому ЗУ для записи или считы 40вания с формированием заданной конт-.рольной последовательности и определенным порядком .перебора адресов,например, Попарное считывание","Попарная запись-считывание"; исход"45ный контрольный код - некоторыйпроизвольный набор 1 и 0 с...

Номер патента: 1171846

Опубликовано: 07.08.1985

Авторы: Лановенко, Матков

МПК: G11C 5/02

Метки: запоминающего, памяти, постоянного, трансформаторного, устройства, элемент

...Редактор С. Патрушева Техред И. Верес Корректор С. Черни Заказ 4871/44 Тираж 584 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул, Проектная, 4Изобретение относится к вычислительной технике и может быть использовано в постоянных запоминающих устройствах (ПЗУ) вычислительных машин.Целью изобретения является упрощение элемента памяти путем улучшения технологичности и габаритно-массовых характеристик элемента памяти,На фиг. 1 показана конструкция элемента памяти для трансформаторного ПЗУ, разрез; на фиг. 2 - сечение А - А на фиг. 1. Элемент памяти содержит корпус 1, каркас 2 с полыми выступами, на котором размещены кодовые...

Номер патента: 1171847

Опубликовано: 07.08.1985

Автор: Герасимов

МПК: G11C 7/00

Метки: записи, информации

...надежности устройства,На фиг. 1 приведена принципиальная электрическая схема предложенного устройства; на фиг. 2 - эпюры напряжения в характерных точках схемы.Устройство содержит блок 1 ввода информации, элементы И - НЕ 2, триггеры 3, установочную шину 4, элемент И 5, элемент НЕ 6, элемент ИЛИ - НЕ 7, шину 8 разрешения записи, выход 9, выходы 10 устройства, элемент И - ИЛИ - НЕ 11, дополнительный элемент И 12 и вход 13 установки в О,Устройство работает следующим. образом.В исходном состоянии на выходах 10 присутствует сигнал логического О, При этом, если на шине 8 разрешения записи присутствует сигнал логической 1, то с выхода элемента 5 сигнал логической 1 подается на входы элементов 2.При размыкании одной из клавиш блока 1 сигнал...

Номер патента: 1171848

Опубликовано: 07.08.1985

Авторы: Ботвиник, Еремин, Черняк

МПК: G11C 8/00

Метки: запоминающее

...к базе и коллекторувторого и-р-и-транзистора 7, эмиттер и коллектор первого п-р-п-транзистора 6 подключены соответственно к базе р-п-р-транзистора 8 и к шине питающего напряжения, дополнительный эмиттер второго р-и-р-транзистора 7 подключен к опорной шине 3,Запоминающее устройство работает следующим образом. 30 При повышении напряжения на словарной шине 2 выше уровня невыбранной строки через открытое плечо элемента 1 памяти протекает ток заряда емкости опорной шины 3, что приводит к росту напряжения на ней и быстрому включению р-и-ртранзистора 8 и и-р-п-транзистора 7 за счет наличия цепи положительной обратной связи (база транзистора 8 соединена с коллектором транзистора 7, а коллектор тран зистора 7 соединен с базой...

Номер патента: 1171849

Опубликовано: 07.08.1985

Авторы: Ботвиник, Еремин, Сахаров

МПК: G11C 8/00

Метки: запоминающее

...шиной 3, а вторые - с шиной нулевого потенциала. Формирователь строки содержит п-р-и-транзистор 6, коллектор которого соединен с шиной питания, эмиттер - со словарной шиной 2, а база является адресным входом устройства, и резистор 7, один вывод которого соединен с базой, а другой - с коллектором п-р-и-транзистора 6. Устройство содержит блок шунтирования, который состоит из двух и-р-и-транзисторов 8 и 9, причем коллектор первого и-р-и-транзистора 8 подключен к шине питания, а эмиттер - к опорной шине 3 и эмиттерам второго и-р-п-транзистора 9, база транзистора 8 и коллектор и база транзистора 9 блока шунтирования подключены к дополнительному эмиттеру п-р-и-транзистора 6 формирователя строки. Запоминающее устройство работает следующим...

Номер патента: 1171850

Опубликовано: 07.08.1985

Автор: Королев

МПК: G11C 11/40

Метки: памяти, элемент

...использовано при создании интегральных оперативных запоминающих устройств большой емкости.Цель изобретения - повышение помехоустойчивости ячейки памяти.На фиг. 1 представлена принципиальная схема ячейки памяти; на фиг. 2 ее структура с использованием диода Шоттки,Элемент ячейки памяти содержит диод 1, транзистор 2, тиристор 3, первую 4 (первая разрядная шин 3), вторую 5 (вторая разрядная шина) и третью 6 управляю. щие шины (адресная шина).Элемент памяти работает следующим образом.В режиме хранения между шинами 4 и 5 поддерживается напряжение, достаточное для бистабильного состояния. Потенциал шины 6 равен потенциалу шины 5, При этом диод 1 закрыт, так как при любом состоянии тиристора 3 потенциал его первой базы выше потенциала шины 5....

Номер патента: 1171852

Опубликовано: 07.08.1985

Авторы: Балиашвили, Сазанов, Федин, Якубович

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...Оператор либо с ЭВМ, либо с помощью адресного блока 14 выбирает ту ячейку 13 памяти, в которую необходимо записать аналоговую величинув, При этом напряжение ) с выхода выбранной ячейки 13 памяти поступает на второй вход компаратора 1. Если разность / )вх - .)ос/(1-еО, где К - ширина зоны нечувствительности компаратора 1, обусловленная начальным напряжением на первом выходе формирователя 8 линейного напряжения, то с выходов компаратора 1 поступают сигналы на входы элементов И 3 - 7, которые запрещают прохождение импульса с генератора 2 на выход элемента И 3 и запрещают запуск формирователя 8 линейного напряжения. При этом на вторые и третьи входы ячеек 13 памяти не поступают импульсы и магнитное состояние их (и выходной сигнал выбранной...

Номер патента: 967207

Опубликовано: 15.08.1985

Авторы: Вербовецкий, Федоров

МПК: G11C 11/42

Метки: голографическое, запоминающее

...с кодом, предназначенным для записи информации. з14, носители информации .15, блоки .формирования лучей 16, блоки блокировки опорного луча 17, вторыеблоки фокусировки луча 18, блокиоптической связи 19, проекционныеблоки 20, блок обработки информации(ФУС) 23.Источниками излучения 1 могутбыть, например, лазеры, а в качестве блока адресации луча 2 могут использоваться, например, электричес"кие дефпекторы,Блок формирования луча 3 можетбыть выполнен, например, в видеобъектива.Управляемый светоделитель 4 илирасщепляет световой пучок на сигналь"ный и опорный, или направляет весьсветовой пучок только в канал опорного пучка. Блок 4 может состоять,например, иэ поляризационного светоделительного куба, пропускающего илиотражающего световые...

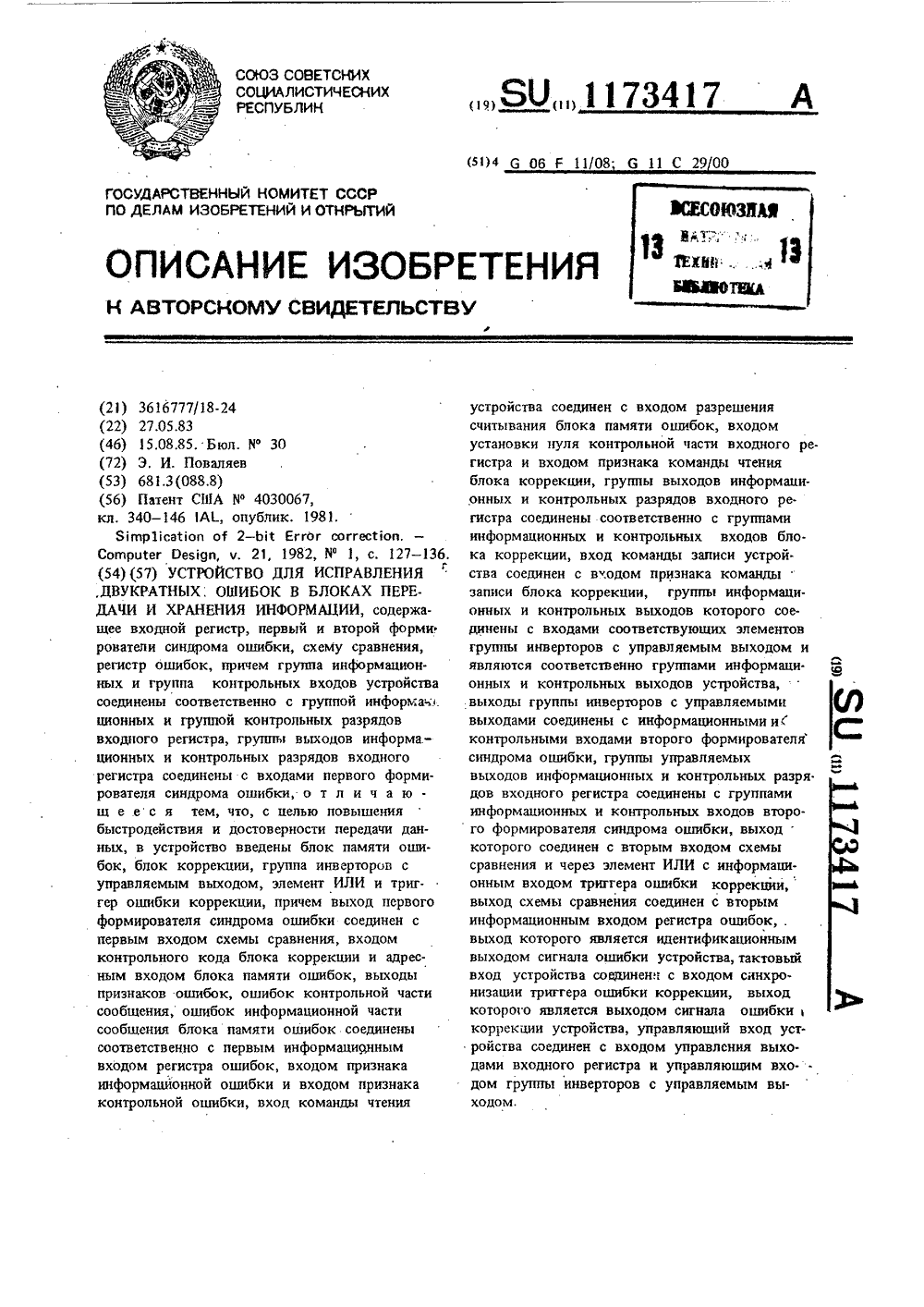

Номер патента: 1173417

Опубликовано: 15.08.1985

Автор: Поваляев

МПК: G06F 11/08, G11C 29/00

Метки: блоках, двухкратных, информации, исправления, ошибок, передачи, хранения

...элементов, реализующих функцию ИСКЛ 0 ЧАЮЩЕЕ ИЛИ. Блок 4 коррекции реализу. ет на своих выходах следующие логические функции%63) = Р (,ЕЗЭ. мЮ)ч ЕЭ, П. РВс,: 5 Я ЕС, С, Й мС,ЕС )91,где ВО; - функция на 1.й информационной вы. ходной шине устройства;ВС - функция на 1- й контрольной выход.-., ной шкапе устройства;О; - информационный бит сообщения;С - контрольный бит сообщения;ЕО; - ошибка информационного бита сооб. щения:ЕС - ошибка контрольного биты сообщения;В - 1.й разряд синдромного кода;ЛВ - команда чтения;ЧЧ - команда записи.При отсутствии команд чтения или записи 5 лок,коорекции отключается от интерфейса,Управляющие сигналы на входах 12 - 15 уст. ройства формируются устройством, входящим в состав ЭВМ, использующим предлагаемое...

Номер патента: 1173445

Опубликовано: 15.08.1985

Авторы: Марков, Чесноков

МПК: G11C 7/24

Метки: блоках, информации, памяти, перепрограммируемых, стирания

...Изобретение относится к вычислительной технике, в частности к запоминающим устройствам ЗУ ) наМНОП транзисторах, и может найтиприменение при разработке устройствстирания. всего поля памяти в электрически перепрограммируемых блокахпамяти (ППЗУ).Цель изобретения - повышениенадежности. устройства за счет исклю Очения несанкционированного стирания информации.На чертеже схематически представ. -- лена блок-схема предлагаемогоустройства. 15Устройство содержит накопитель1, формирователь 2 адресного сигнала элемент И 3 элемент ИЛИ-НЕ 4,адресные шины 5 и шину,б управления2 ОВыход Формирователя 2 сигналастирания всего поля памяти соединенс входом общего стирания накопителя1. Входы элемента ИЛИ-НЕ 4 подключены к адресным входам накопителя 251,...

Номер патента: 1173446

Опубликовано: 15.08.1985

Авторы: Берестов, Сажин, Субботин, Черников

МПК: G11C 11/00

Метки: запоминающее

...выставлен начальный адрес; кольцевой регистр 5 устанавливается в первое состояние, т.е. разрешающий уровень выставлен только на первом разрядном выходе, поэтому управляющие сигналы "Запись" 7 илиЧтение 8"1 ц 35 могут пройти через элементы И 3.1 и 41 только на входы первой секции 1.1 и первый счетчик 2.1 адреса,Запись входной информации осуществляется следующим образом.Первый сигнал "Запись" через элементы ИЛИ б и элементы И 3,1 и 4.1 преобразуется в сигналы "Запись" и "Выбор блока памяти", которые поступают на входы первой секции 1.1 и осуществляют запись информации, выставленной на информационных входах 9 устройства. Позаднему фронту сигнала Записьи происходит переключение счетчика 2.1 адреса в следующее состояние, что означает...

Номер патента: 1173447

Опубликовано: 15.08.1985

Авторы: Дрозд, Малярчук, Панченко, Полин, Стручев

МПК: G11C 19/00

Метки: информации, сдвига

...4 контрольного числа - код КА,являющийся вычетом по модулю тричисла А. Числа А и Ы поступают с вы=ходов регистров 1 и 2 соответствен- ЗОно на информационные и управляющиевходы регистра 3 сдвига, с выходакоторого снимается 15-разрядное чис"ло, сдвинутое относительно исходного на 1 разрядов и потерявшеемладших разрядов.С выходов регистра 1 информационного числа число А поступает такжена информационные входы мультиплексоров 6-1,1 6-2,1 и 6-2,2 первойи второй групп так, что на а-й информационный вход г-го мультиплексора а-й группы поступает сигнал с2 -а+г-го выхода регистра 1 информационного числа, 45На сумматорах 5-1,1; 5-1,2 и5-1,3 по модулю три первого ярусавыполняется свертка по модулю тричастей числа А, включающий соответственно с 1...
