G11C 7/22 — схемы тактирования или синхронизации сигналов записи-считывания ; генераторы управляющих сигналов или управление сигналами записи-считывания

Номер патента: 119011

Опубликовано: 01.01.1959

Автор: Гарбузов

МПК: G11C 7/22

Метки: матриц, развертки

...(а 1, а 2, бЗ) показаны линии, по которым передается воздействие от разворачивающих устройств на элементы растра, обозначенные окружностями.Счетчики А и Б одновременно посылают воздействие по какой-либо паре линий, например а 2, б 1, одновоеменно прекращают посылку воздействия и посылают воздействие в следующую пару линий: аЗ, 62 при действии на входе счетчиков А и Б сигнала с генератора Г, от которого счетчики питаются параллельно, и т. д.Числа около элементов (окружностей) соответствуют последовательному номеру прохождения элементов при развертке. Из рассмотренного видно, что изменение воздействий по координатам а и б происходит с одинаковой скоростью.Преимуществом устройства является то, что для его осуществления не требуются...

Номер патента: 125943

Опубликовано: 01.01.1960

Автор: Тутенмахер

МПК: G11C 7/22, G11C 8/12

Метки: выборки, информации

...последовательно, а выбираются из них параллельно. Управление выборкой адресов, выдачей информации из запоминающего блока и выходных регистров осуществляется с помощью двоичного счетчика и программного блока.На чертеже представлена блок-схема устройства, где: 1 - запоминающее устройство; 2 - адресная сетка запоминающего устройства;3 - входной массовый регистр для связи с абонентами; 4 - выходной массовый регистр для выдачи информации абонентам; б - линии абонентов; б - клавиатура абонента; 7 - приемная абонентская аппаратуЯ 125943- - 2 -ра, воспринимающая информацию; 8 - программное устройство для управления регистрами; 9 - источник тактовых импульсов; 10 - двоичный счетчик; 11 и 12 - усилители,При нажатии абонентом клавиши...

Номер патента: 448479

Опубликовано: 30.10.1974

Авторы: Еремин, Иванова, Либауэр

МПК: G11C 7/22

Метки: блок, запоминающего, сигналов, стробирования, считанных, устройства

...на чертеже.Транзистор 1 через разделительный диод 2 25 включен коллекторно-эмиттерной цепью последовательно между шиной считывания матрицы 3 запоминающего устройства и усилителем считывания 4. Параллельно входу транзистора включена РС-цепочка, конденсатор 5 30 которой является промежуточным запоминаю 448479щим элементом, а резистор б служит для разряда конденсатора 5 в период между импульсами считывания. Трансформатор 7, служащий для подачи на оазу транзистора 1 стробирующего импульса, кроме того, осуществляет сдвиг по времени между появлением на шине выходного напряжения и открыванием транзистора 1. Генератор 8 выдает считывающие импульсы тока последовательно на все транзисторы в матрицу запоминающего устройства. Диод 9...

Номер патента: 449520

Опубликовано: 05.11.1974

Автор: Райхерт

МПК: G11C 7/22

Метки: запоминающих, импульсов, устройств, формирователь

...по отношению к полярности усиленного сигнала 46 на выходе 12. При считывании информации 1 усиленный сигнал считывания 45 на выходе 10 - отрицательный, а усиленный сигнал считывания 46 на выходе 12 - положительный (фиг. 2),При считывании информации О полярность усиленных сигналов считывания 45, 46 меняется на противоположную (фиг. 3).Отрицательный стробирующий импульс 47, подающийся на вход 38 схемы 5, приводит транзистор 33 в закрытое состояние. На выходе 25 схемы 5 возникает положительный сиг 5 10 15 20 25 ЗО 35 40 45 50 55 60 65 4нал 48, Так как выход 25 схемы 5 соединен через резистор 38 с положительным напряжением +Уто на время продолжительности стробирующего импульса 47 он имеет напряжение +УзДиоды 29, 27, связанные с...

Номер патента: 551694

Опубликовано: 25.03.1977

Авторы: Манкулов, Палагашвили

МПК: G11C 11/155, G11C 7/22

Метки: доменных, информации, накопителях, синхронизации, считывания

...которых равна четы 551694рем, а рззря."ность каждого последующего регисерз адреса, на иная с тре 1 ьего, рзвпз упвоещгой р" зрядности предыдущего регистра адреса, с расположенными в ннх датчиками считывания, выходы которых подключены к другим входам остальных элементов сравнения.На чертеже изображена схема предлагаемого устройства для синхронизации считывания инфор мации в доменных накопителях.Устройство содержит и =дроф, й замкнутых реисеров адреса 1, + 1 п в каждом из которых расположено по одному датчику считывания 2, - : 2 выходы которых соединены со входами элементов сравнения 3, + Зп, другие входы которых соединены со входом у тройства. Выходы элемен. тов сравнения подключены ко входу элемента И 4, выход которого соединен с выходом...

Номер патента: 651733

Опубликовано: 05.03.1979

Автор: Януш

МПК: G11C 7/22

Метки: генератор, запоминающих, запрета, устройств, ферритовых

...и 9, диоды 10, 11 шину нулевогопотенциала 12, общую шину 13, обмотку запрета 14.Источник положительного напряже"ния подключен к коллекторам транзисторов 3 и 4, базы которых соединены с блоками возбуждения, со3 651733ответственно, 1 и 2. Эмиттер транзистора 3 через резистор 5 связанс резистором 7 и началом, первичнойобмотки трансформатора 8,конец которой соединен с общей точкой трансформаторов 8 и 9 . Эмиттер транзистора4 подключен к резистору 7, к концу вторичной обмотки трансфоРматора8 и катодом диода 10, анод которого соединен с нулевой шиной. Конецвторичной обмотки трансформатора9 соединен с шиной нулевого потенциала 12, а начало - с диодами 11,Устройство работает следующимобразом. Когда транзисторы 3 и 4открываВтся"сигналаьщ с...

Номер патента: 723681

Опубликовано: 25.03.1980

Авторы: Дятченко, Подопригора

МПК: G11C 11/40, G11C 7/22

Метки: выборки, импульсов, памяти, формирователь, элементов

...0 .,ц- падение напряжения нвпереходе база-эмиттер открытого транзистора 10;1 - ток базы транзистора 10; Й - сопротивление резистора 5Причем О " О , , т,е, произошло повышение потенциала шины выборки 6.После того, квк выключится генератор тока выборки 7, начнется повышение по 30 вьнцивлв базы транзистора 2. Так как р-и-р транзистора 1 является более инерционным, чем п-р-и транзисторы 2 и 10, то его ток коллектора обеспечивает повышение потенциала базы транзистора 2 настолько, что включается транзистор 2 и выключается транзистор 10. Это приводит формирователь импульсов в первоначальное состояние, когда транзистор 2 открыт, а транзисторы 1 и 10 закрыты, В свою очередь, потенциал шины выборки 40 7236830 - падение напряжения нв...

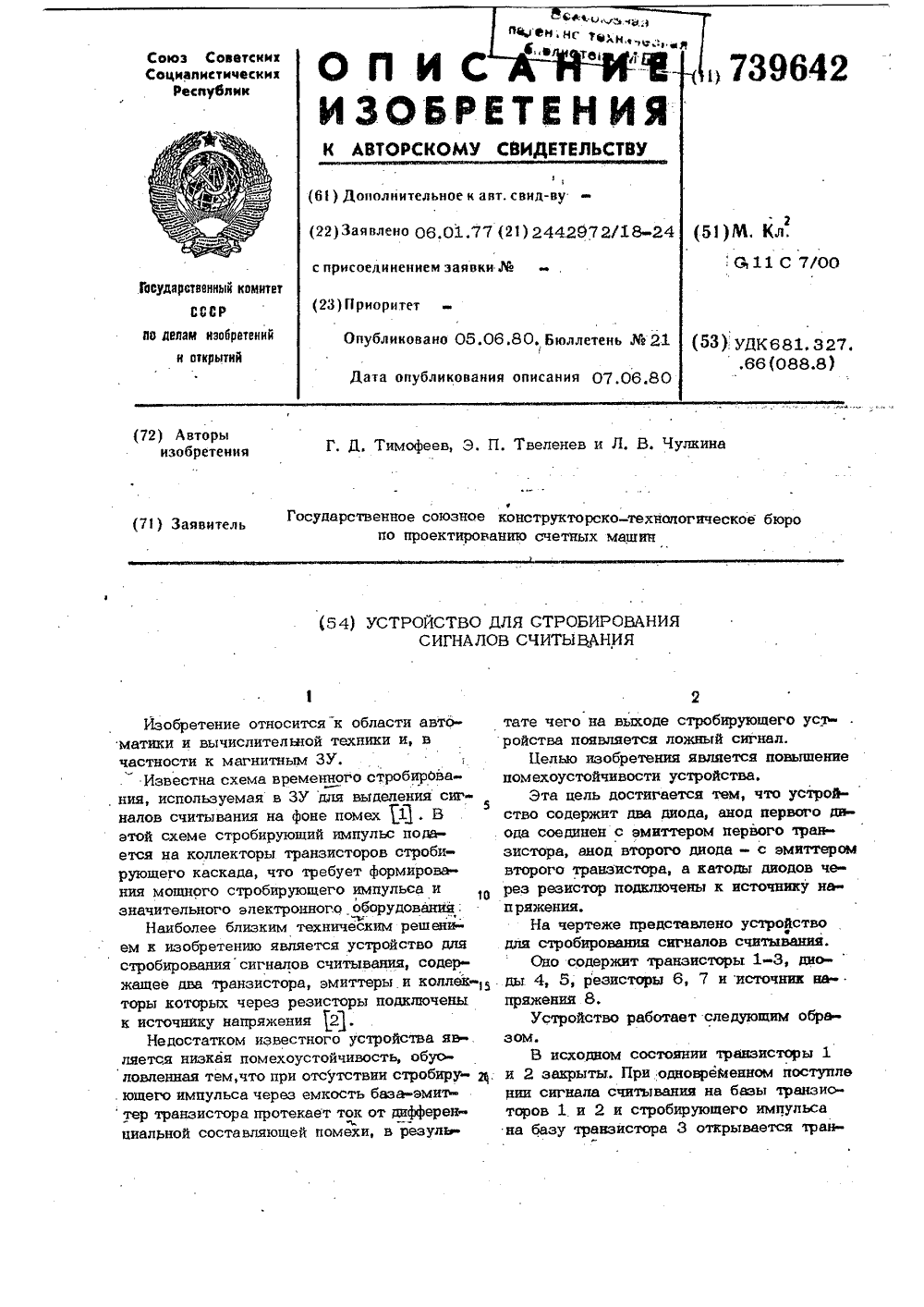

Номер патента: 739642

Опубликовано: 05.06.1980

Авторы: Твеленев, Тимофеев, Чулкина

МПК: G11C 7/22

Метки: сигналов, стробирования, считывания

...эмиттером первого транзистора, анод второго диода - с эмиттером второго транзистора, а катоды диодов через резистор подключены к источнику на п ряжения,На чертеже представлено устройство для стробирования сигналов считывания.Оно содержит транзисторы 1-3, диоды 4, 5, резисторы 6, 7 и источник напряжения 8.Устройство работает следующим образом.В исходном состоянии транзисторы 1 и 2 закрыты. При одновременном поступле Нии сигнала считывания на базы транзисторов 1 и 2 и стробирующего импульса на базу транзистора 3 открывается транФУстройство для стробирования сигналоь,считывания, содержащее два транзистора,коллекторы которых через резистор подключены к источнику напряжения, о т л ич а ю щ е е с ятем, что, с целью повышения...

Номер патента: 790004

Опубликовано: 23.12.1980

Автор: Гладков

МПК: G06K 7/016, G11C 7/22

Метки: блок, синхронизации, считывающих, устройств

...счетчик 2, дешифраторы 3,4,5,6,7, узел 8 г, сравнения, триггеры 9,10,11, распре= делители 12 и 13 импульсов, коммутатор 14, инверторы 15,16, переключатель 0 17. Позициями 18 г 37 обозначены соединения между узлами, 38-,41 - входы внешнего управления. Инверторы 15;16 и переключатель 17 объединены в, узел 42 управления. Блок синхронизации работает следующим образом,Генератор 1 непрерывно ноздействует на счетный вход счетчика 2, кодкоторого поступает на входы дешифраторов 3,4,5,6,7. Сигнал на выходе дешифратора 7 определяет цикл работыблока синхронизации. Время каждоговникла работы зависит от числа старшихразрядов счетчика 2 подключаемыхк дешифратору 7 с помощью внешнихсигналов управления на входах 41. Сигналы на ныходах 26,27,28...

Номер патента: 875615

Опубликовано: 23.10.1981

Авторы: Нэллин, Смирнов

МПК: G11C 7/22, H03K 5/22

Метки: импульсов, разделения

...третьего элемента И-НЕ 4, выход которого соединен со счетным входом триггера 1, выходы триггера 1 соединены с другими входами соответственно первого и второго элементовИ-НЕ 2 и 3.Счетный триггер 1 меняет свое сос 2тонние по заднему фронту входногоимпульса, Все узлы устройства общеизвестны и могут быть выполнены любым способом.В соответствии со способом записи информации на дорожке магнитногодиска первый считанный импульс всегда является синхроимпульсом (СИ)например при записи секторами и словами.35Устройство работает следующим образом.Триггер 1 предварительно установлен в "1"; Первый считанный импульспоступает через элемент И-НЕ 2 на4 Овыход 8 синхроимпульсов устройстваи, проходя через инвертор 5 и элемент4, по заднему фронту...

Номер патента: 942135

Опубликовано: 07.07.1982

Авторы: Луговцов, Михелев, Савкин

МПК: G11C 7/22

Метки: запоминающего, магнитного, устройства, формирователь

...этот моментвремени протекает дополнительно токчерез резистор 10, поэтому его парамет 3ры выбираются таким образом, чтобы этотток был незначительным, но предотврашался разряд конденсатора 11 током утечки закрытого транзистора 1. По сравнению с известным устройством ток че4 й рез резистор 10 может быть значительноуменьшен.анЕмкость конденсатора 11 выбираетсядостаточно большой, чтобы он разряжалсянезначительно за время одного цикла работы формирователя. На чертеже представлена принципиальная схема формирователя тока.формирователь тока содержит форсирюший транзистор 1 трансформатор 2, иточник 3 импульсного тока, адресную обмотку. 4 магнитного накопителя, первыйдиод 5, первый источник 6 напряжения,транзистор 7 обратной связи, второй диод 8,...

Номер патента: 1169017

Опубликовано: 23.07.1985

Авторы: Бруевич, Воробьев, Куликов, Кустов

МПК: G06F 9/00, G11C 7/22

Метки: памяти, синхронизации

...плеча последнего высокий уровень напряжения выдается на выход 28 устройства как признак конца настройки,Если в процессе тестирования обнаружена ошибка, отрицательный импульс поступает на вход 26, Так как его выдача происходит при первом ошибочном считывании, то обшее количество обращений 5 10 15 20 35 40 45 50 55 к накопителю от начала тестирования до появления импульса на входе 26 может быть сокращено до двух, Необходимо, однако, учесть, что ошибка может возникнуть вследствие случайного сбоя, а не из-за отсутствия достаточных временных задержек между синхронизирующими сигналами, Поэтому с приходом первого импульса на вход 26 происходит запоминание факта сбоя, временная диаграмма ЗУ не меняется, а тести рова ние накопителя...

Номер патента: 1453444

Опубликовано: 23.01.1989

Авторы: Ботвиник, Лавров, Сахаров

МПК: G11C 7/00, G11C 7/22

Метки: формирователь, хранения

...на коллекторе транзистора 845дифференциального каскада путем сравнения напряжения опорного источника20 напряжения и напряжения на коллекторе транзистора 10 эталбнного элемента памяти. Транзисторы 10 и 12образуют плечо элемента, имеющеекоэффициент передачи тока, равный 1,и имитируют неустойчивость элементов памяти строки, в которой имеютсяэлементы памяти с асимметричными коэффициентами усиления транзисторныхструктур. Неустойчивость эталонногоэлемента выражается в повышении напряжения на коллекторе транзистора 10, что приводит к увеличению тока хранения строки элементов памяти, повышает их устойчивость, Блок 16 управления эталонным элементом предназначен для периодического установления ее в состояние, при котором транзистор 10...
