Однолько

Номер патента: 1760643

Опубликовано: 07.09.1992

Авторы: Дамбит, Крылков, Однолько, Первушкин, Уханов

МПК: H04N 17/02

Метки: испытательная, камер, настройки, оптическая, таблица, телевизионных, цветных

...линиями 1, нанесены идентичные прямоугольники 2 черного цве-та, центры которых совпадают с центрами Ь прямоугольников разбиения, Линейные 6 д размеры нанесенных прямоугольников 2 состааяяют 1 г 31/8 от размеров прямоугояв. ников разбиения, Внутри прямоугольников разбиения, расположенных по периметру таблицы, нанесены дополнительные прямоугольники 3 черного цвета, три стороны которых параллельны сторонам прямоугольников разбиения, а четвертая сторона совпадает с кромкой таблицы. Такое выполнение таблицы позволяеспользовать ее для настройки передающикамер, использующих как полиномиальный, так и зонный методы формирования корректирующих сигналов при настройке камеры, поскольку, с одной стороны, таблица имеет равномерное заполнение...

Номер патента: 1681335

Опубликовано: 30.09.1991

Автор: Однолько

МПК: G11C 7/00

Метки: подложки, смещения, формирователь

...Напряжение в узле 15 равно пороговому напряжению МДП-транзистора, При переходе напряжения на входе 2 на низкий уровень, а на входе 3 на высокий напряжение узлов 14 и 15 меняется, Напряжение в.узле 14 повышается через емкостную связь с входом 3, транзистор 7 открывается, напряжение узла 15 через емкостную связь с входом 2 понижается и устанавливается равным напряжению выхода 4. При этом на выходе 4 "закачивается" отрицательный заряд. При1681335 оставитель С.Королеехред М. Моргентал Корректор С.Черни РедакторА.Лежни аказ 3314 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открыти113035, Москва, Ж, Раушская наб 4/5 при ГКНТ СССР оиэводственно-издательский комбинат "Патент", г; Ужгород, ул. Га 10 изменении напряжения на...

Номер патента: 1674261

Опубликовано: 30.08.1991

Авторы: Бочков, Однолько

МПК: G11C 11/40

Метки: запоминающее, полупроводниковое

...заряжаются шины 18 и 19 вывода до напряжения высокого логического уровня.После разряда одной из шин 18 или 19 вывода до нуля на выходе формирователя 10 появляется сигнал с высоким логическим уровнем.Транзисторы формирователя 10 и транзисторы усилителя 2 считывания образуют тактируемый триггер, который удерживает состояние шин 18 и 19 вывода, установившееся после считывания информации из выбранной ячейки памяти, вплоть до нового обращения к ЗУ.Сигнал с высоким логическим уровнем с выхода формирователя 10 поступает на входы сброса формирователя 8 и формирователя 11, при этом сигналы на их выходах переходят в состояние логического нуля,выключаются усилитель 2 и дешифраторы 3 и 4 строк и столбцов и на их выходах устанавливаются уровни...

Номер патента: 1660183

Опубликовано: 30.06.1991

Авторы: Малышев, Однолько, Фадеев, Шевцов

МПК: H04B 7/00

Метки: связи, синхронной

...частоты поступает через приемник, преобразователь 3 в кратную тональную частоту, передатчик 4, передающую антенну 5 этой же станции с приемной антенной 1 последующей станции в этой цейочке ОС и так далее через другие стан 5 10 15 20 25 ции и среду распространения сигнала ОС аналогично описанной последовательности, далее через приемную систему 1 приемника 2 и так далее, наконец, через приемную. антенну 1, приемник 2, преобразователь 3 в кратную тональную частоту, передатчик 4 и передающую антенну 5 последующей станции петля обратной связи замыкается на приемную антенну 1, приемник 2, преобразователь 3 и передатчик 4 первой станции,Из сигнала ОС путем деления выделяется значение частоты, постоянное для всех радиовещательных станций,...

Номер патента: 1644222

Опубликовано: 23.04.1991

Автор: Однолько

МПК: G11C 8/00

Метки: дешифратор

...потенциала в узле 23. Транзистор 4 при этом закрывается, транзистор 10 остается открытым, потенциал на выходе 11 дешифратора не имэеняется, остается низким, а транзистор 7 понижает потенциал в узле 28 и закрывает заряжающий транзистор 12.При переключении дешифратора из режима запрета в выбранное состояние все адресные сигналы остаются в низком логическом состоянии, потенциал в узле 23 остается высоким, Переключение сигнала на входе 22 в низкое логическое состояние понижает потенциал в узле 24, транзисторы 7 и 10 закрываются. Одновременно происходит переключение сигнала на входе 21 в высокое логическое состояние, что приводит к повышению потенциала на выходе 11 дешифратора через открытый транзистор 12, Для ускорения повышения потенциала...

Номер патента: 1624702

Опубликовано: 30.01.1991

Авторы: Банк, Грудинин, Ковалгин, Козодой, Колесников, Однолько, Синильников

МПК: H03M 13/02, H04L 17/30

Метки: вещания, декодирования, звукового, кодирования, сигналов

...действительных и мнимых частей комплексных коэффициентов дискретного разложения в ряд Фурье. Отрезку сигнала длиной в М отсчетов соответствует М/2 + 1 комплексных коэффициентов разложения Хп 1 = Х 1 п+Хп 1(пч =О, , М/2), расположенных на оси частот равномерно с шагом Л 1 = =Ед/й Гц. Первому коэффициенту Хо соответствует частота 1 о = О, а последнему Хи/2 - частота Ь/2 = Ед/2. Первый и последний коэффициенты разложения всегда действительны, т.е. Хо = 0 и Хил = О, а остальные коэффициенты - Х 1 Хи 2-1 - комплексные. Таким образом, спектр вещательного сигнала длиной в М отсчетов определяется М числами, представленными в 16-разрядном линейном коде, где разряды кодового слова действительных частей отмечены штриховкой с правым наклоном, а...

Номер патента: 1504658

Опубликовано: 30.08.1989

Авторы: Евлахов, Малышев, Однолько, Фадеев, Шевцов

МПК: G08B 1/08

Метки: абонента, выявления, дополнительного

...возможна нормальная работа первого преобразователя частоты, состоящего из первого смесителя и первого гетеродина. При достаточно малом уровне собственных шумов блока 8 и усилителя 9 повышается отношение сигнал - шум на входе приемной части за счет перекрытия шумов первого смесителя 1 О и первого гетеродина 11,Первый усилитель 12 обеспечивает усиление и избирательность. Затем сигнал поступает. на второй преобразователь частоты, состоящий из второго смесителя 13 и второго гете- родина 14, в канал второй промежуточной частоты, потом вторым усилителем 15 вторично преобразованный сигнал усиливается. Двойное преобразование частоты обеспечивает эащиту приемнойЬчасти по зеркальному каналу, Второй усилитель 15 усиливает напряжение сигнала до...

Номер патента: 1478321

Опубликовано: 07.05.1989

Авторы: Бочков, Земцовский, Однолько

МПК: H03K 19/094

Метки: дешифратор, динамический, мдп-транзисторах

...приходом на первую входную шину 2 логического нуля транзисторы 8 и 10 закрыьаются. В случае прихода логической единицы на одну из адресных шин через истоковый повторитель входного адресного транзистора заряжа- е ются затворы транзисторов 9 и 12, они открываются и обнуляется затвор транзистора 11, Входной сигнал второй входной шины не проходит на выходную шину.В случае, если напряжение на всех адресных шинах равно логическому нулю, то положительный сигнал второй входной шины проходит через открытый транзистор 11 на выходную шину, При этом открывается транзистор 13 и поддерживает потенциал общей шины на затворах транзисторов 9 и 12, препятствуя открыванию этих транзисторов, при Аормировании положительного сигнала на выходной шине из-за...

Номер патента: 1462511

Опубликовано: 28.02.1989

Авторы: Однолько, Первушкин, Уханов

МПК: H04N 5/06

Метки: дистанционной, камеры, синхронизации, телевизионной

...15 и 19 и вто рой и четвертый элементы 16 и 20 образуют дешифратор кода синхрониза ции камеры, т.е. определяют знак расФазировки синхроимпульсов и обеспечивают его определение только при наличии двух парафазных КСК, т,е. только при наличии кода 01 или 10. Причем эта информация в дешифраторе КСК стробируется .синхроимпульсами строк, подаваемыми на третьи входы четвертого и второго элементов ИЛИ 20 и 16 для уменьшения динамической фазовой ошибки (Фиг. 2 ж, 3 ж), и поступает в блок 1 выборки-хранения (для выработки управляющего напряженияко. торое воздействует на управляемый генератор 2 и изменяет его частоту и фазу). При этом при опережении синхримпульсов, сравниваемых в Фазовомдетекторе 7, на выходе четвертогэлемента ИЛИ 20 присутствуют...

Номер патента: 1352668

Опубликовано: 15.11.1987

Авторы: Однолько, Уханов

МПК: H04N 9/09

Метки: камера, телевизионная, цветная

...электронные ключи 26,28, 32, 34, 35, 37, 29 и 31 поступает сигнал, который их размыкает (за-пирает). Таким образом, первый 39,второй 40, пятый 43 и шестой 44 элементы задержки исключаются из работыи формируется такой сигнал коррекции,который поднимает самые верхние пространственные частоты управляемогоапертурного корректора 12, При поступлении кода, соответствующего средним фокусньж расстоянием. на второмвыходе дешифратора 25 созцается сигнал, который размыкает электронныеключи 33 и 36 и замыкает электронныеключи 32, 34, 35 и 37. При этом вцепь Формирования сигнала коррекциивключаются второй 40 и пятый 43 элементы задержки, что обеспечиваетподъем пространственной частотнойхарактеристикиуправляемого апертурного корректора 12 в области...

Номер патента: 1348980

Опубликовано: 30.10.1987

Авторы: Бочков, Однолько

МПК: H03F 3/45

Метки: считывания, усилитель

....Оех цд выходе интегрдльцойсхемы, получаем истинное значение выС. Оэ 1;1 ЪОЭр.дцпц, ПОЭтОМу С ИЕ:ЬЮ предотвращения генерации по выходу ,1,эиииент усиления усилителя считы, ця сгрдцисивдот так, чтобы усиливаемые помехи це проходили ца выходинтегральной схемы.Характерные точки: а - рабочий5уровень выходцого сигнала усилителя;в - допустимый уровень помех на выходе усилителя, т.е, уровень сигнала,который не проходит на выход интегральной схемы; с - уровень помех навходе усилителя (фиг, 2),Из передаточцой характеристикивидно, что в случае линейного усилителя максимальная чувствительцостьограничеца отноцением допустимогоуровня помех на выходе к уровню помех ца входе. Б предлагаемом устройстве передаточцая характеристика нелинейна, что...

Номер патента: 1338083

Опубликовано: 15.09.1987

Авторы: Евлахов, Однолько, Пшонный, Фадеев, Шевцов

МПК: H04B 1/56, H04L 27/10

Метки: несущих, обратной, радиосвязи, связи, частотах

...входе абонента в зону возникновения ОС при соблюдении условиябаланса фаз и амплитуд образуетсяпетля положительной обратной связии появляется несущая - сигнал ОС.Происходит завязка по петле ОС междуабонентами,Сигнал ОС проходит по следующейцепи: усилитель 3 (3 ) мощностивозбуждается на радиоточках и усиливает сигналы шумов, возникающие внем, до необходимой для нормальнойработы излучающих антенн 4 (4)величины, которые излучают в пространство энергию радиочастот, Среда,прозрачная для распространенияэлектромагнитных волн, проводит45 50 55 сигнал ОС до приемной антенны 117 (11,) и принимается ею. Далее сигнал ОС выделяется избирательным блоком 6 (6, ), являющимся резонансным перестраиваемым фильтром, настроенным на частоту ОС. Далее...

Номер патента: 1336101

Опубликовано: 07.09.1987

Авторы: Бочков, Однолько

МПК: G11C 7/06

Метки: динамический, мдп-транзисторах, считывания, усилитель

...15 включается линейная часть усилителя - цепочка инверторов и выходной импульсный 5 каскад схемы усилителя. Тактовый сигналпроходит через открытый отсекающий транзистор 16 и предзаряжает конденсатор 22 обратной связи до напряжения Е - Ч .Тактовый импульс через корректирующий конденсатор 21 дает вольтодобавку на затвор транзистора 17, так что напряжение на его затворе превышает напряжение питания и напряжение первой 1 и второй 2 выходных шин. Согласующий 17 и ключевой 11 транзисторы образуют идентичную 15 пару, как и в инверторах цепочки инверторов, причем, так как на затворе транзистора 17 напряжение превышает входное по шинам 1 и 2, напряжение на истоках транзисторов 17 и 1 О превышает напряжение на выходе цепочки инверторов, 20 которое...

Номер патента: 1322374

Опубликовано: 07.07.1987

Авторы: Земцовский, Однолько

МПК: G11C 11/40, G11C 7/00

Метки: интегральных, подложки, смещения, схем, формирователь

...низкий потенциал, и на информационную шину 1 О входа - высокий потенциал.По причине емкостной связи напряжение на истоке второго порогового транзистора 2 становится отрицательным, при этом напряжение на затворе второго порогового транзистора 2 становится больше, чем Гвв+Г транзистор 2 открывается и происходит выравнивание напряжений истока второго порогового транзистора 2 и информационного выхода 13. В конце переходного процесса устанавливается напряжение на затворе второго порогового транзистора 2, равное Г, +Г, за счет третьего порогового транзистора 3, а на истоке второго порогового транзистора 2 - напряжение, равное ГавТаким образом, конденсатор 6 смещения заряжен до напряжения Г-н=Гэв(Заряд в подложке равен Я = ( К.1 кон ) С= (Гв 1...

Номер патента: 1265853

Опубликовано: 23.10.1986

Авторы: Бочков, Однолько

МПК: G11C 16/10, G11C 8/00

Метки: адреса, формирователь

...на прямой 17 и инверсный 16 адресные входы и если уровеньинверсного адресного сигнала такжеравен логическому целю, то с приходом на вторую шину 19 питания высоковольтных импульсов они через транзистор 4 пройдут на вход ключа 5, который будет открываться и пропускатьчерез себя программирующий ток, который разрушит программируемый элемент - плавкую перемычку 6. Если жеуровень инверсного адресного сигнала равен логической единице, то . 55ключ 5 будет закрыт и разрешенияпрограммирующего элемента - плавкойперемычки б - не произойдет,Таким образом, состояние программируемого элемента б будет соответствовать значению данного разрядаадреса дефектного блока.Нагрузочный элемент 7, первый 8и второй 8 инверторы служат для считывания состояния...

Номер патента: 1250801

Опубликовано: 15.08.1986

Авторы: Однолько, Першин

МПК: F26B 11/04, F26B 25/16, F27B 7/14 ...

Метки: барабан, сыпучих, тепловой

...нафиг. 1; на фиг, 4 - сечение Б-Б нафиг, 3,Барабан 1 содержит лопасти 2,состоящие из неподвижных частей 3,прикрепленных к корпусу барабана 1,и подвижных частей 4, Подвижные части 4 лопастей 2 на свободных концахимеют ролики 5, взаимодействующиес неподвижно установленными направляющими б. Барабан 1 установлен наопорах 7 и приводится во вращениеприводом 8.Барабан работает следующим образом.При вращении барабанасыпучийматериал, находящийся в нижней частибарабана (в завале), захватываетсялопастями 2 и после выхода лопастейиз завала начинает с них ссыпаться.Количество материала, ссыпавшееся с лопасти при повороте барабана наугол аУ, определяется как разностьколичества материала, находящегосяна лопасти в положении а и а (Фиг.2),Поскольку...

Номер патента: 1238230

Опубликовано: 15.06.1986

Авторы: Бочков, Лазаренко, Однолько, Уросов

МПК: H03K 19/08

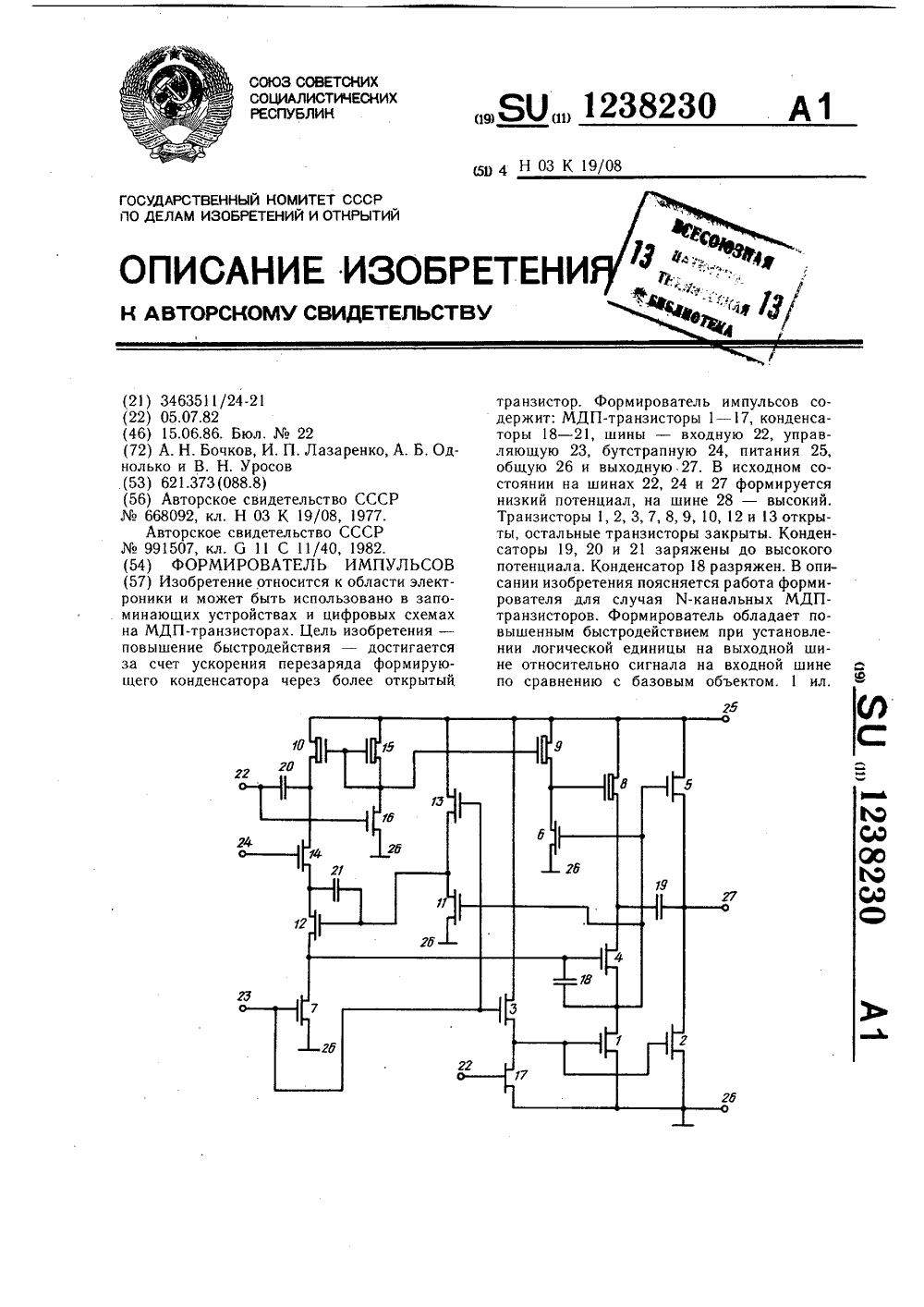

Метки: импульсов, формирователь

...4 на затворы транзисторов 5, 6 и 11. Транзистор 5 открывается, начинает заряжать выходную шину 27 и через конденсатор 19 положительной обратной связи повышает потенциал затвора транзистора 5 до уровня, превышающего напряжение питания. При этом потенциал затвора транзистора 4 превышает потенциал затвора транзистора 5 изза бутстрапного конденсатора 18. Транзисторы 6 и 11 также открываются и снижают потенциалы затворов транзисторов 8 и 12, закрывая их. Быстродействие данного формирователя определяется задержкой между сигналами на шинах 22 и 24, которая может быть равна нулю. В этом случае, когда начнется заряд затвора транзистора 4 и через этот транзистор - затвора транзистора 5, одновременно происходит дозаряд затвора транзистора 4 до...

Номер патента: 1233301

Опубликовано: 23.05.1986

Авторы: Однолько, Уханов

МПК: H04N 9/04

Метки: камера, телевизионная, цветная

...затворе 17). Поскольку неравномерность сигнала в черном зависит только от свойств передающей трубки 4 и не зависит от значений диафрагма и масштаба вариообъектива 2, значения о настройке составляющих корректирующего сигнала заносятся только в память генераторов 11 и настраиваются генераторы 11 только при одном произвольном сочетании значений диафрагмы и масштаба, После завершения режима "Настройка", когда обучающая выборка произведена, блок 26 управления режимом работы переводится в режим "Работа" и цветная телевизионная камера готова к передаче. В процессе работы, при передаче, датчики значений диафрагмы 19 и масштаба 20 Формируют текущее значение диафрагмы и масштаба в виде напряжения, которое с помощью аналого-цифровых...

Номер патента: 1231635

Опубликовано: 15.05.1986

Авторы: Козлов, Однолько, Уханов

МПК: H04N 17/04

Метки: видеосигналов, имитатор, каналов, цветоделенных

...элементов 17 и 19, тогда как другой поступает на входы второго и четвертого ключевых элементов 18 и 20. На входы управления первого и 3 12316жит первый, второй, третий, четвер -тый ключевые элементы 17-20, первыйи второй сумматоры 21 и 22, причемвход ключевого элемента 17 соединенс входом ключевого элемента 19 и является первым входом коммутатора16-1 (16-2), вход ключевого элемента 18 соединен с входом ключевогоэлемента 20 и является вторым входомкоммутатора 16-1 (16-2), управляющий 10вход ключевого элемента 17 соединенс управляющим входом ключевого элемента 20 и является первым управляющим входом коммутатора 16-1 (16-2),управляющий вход ключевого элемента18 соединен с управляющим входомключевого элемента 19 и является вторым...

Номер патента: 1185396

Опубликовано: 15.10.1985

Авторы: Бочков, Кузнецова, Однолько

МПК: G11C 11/40, G11C 7/00

Метки: интегральных, подложки, смещения, схем, формировтель

...смещенияподложки содержит входной транзистор 1, управляющий транзистор 2,нагруэочный транзистор 3, выходной 15, транзистор 4 и ключевые транзисторы 5 и 6, конденсатор 7, дополнительный конденсатор 8, информационныйвход (шину) 9, управляющий вход (шину) 10, общую шину 11, шину 12 питания, выходную шину 13,Формирователь работает следующимобразом.В исходном состоянии на шине 10 -высокий потенциал, а на шине 9 - ниэ кий. Напряжение на истоке транзистора 2 равно Ц напряжение на истоке транзистора 3 Нт 1 пороговое напряжение транзистора 4). Конденсатор 7 заряжен до напряжения 30Ноак (Нвк 3 Лт), На затворе транзистора 3 - отрицательное напряжение,но не ниже Ч -Ч , транзистор 3 закрыт.Затем на шину 9 подают низкийпотенциал, а на шину 10 -...

Номер патента: 1172076

Опубликовано: 07.08.1985

Авторы: Куприянова, Однолько, Уханов

МПК: H04N 5/14

Метки: апертурных, видеосигнале, искажений, коррекции

...например, в виде соединения перемножителя двух сигналов и операционного усилителя, реализующих функцию 1(х) = х - х, для чего входной сигнал подан на оба входа пере множителя и неинвертирующий вход операционного усилителя, а выход пере- множителя соединен с неинвертирующим входом операционного усилителя, при этом выход операционного усилителя является выходом нелинейного усилителя 12, который соединен с одним входом перемножителя 13, другой вход которого соединен с выходом первого сумматора 11. Перемножитель 13 может быть выполнен, например, в виде балансного модулятора и его выход подключен к первому входу второго сумматора 14, выполненному, например, на сопротивлениях, на другой вход второго сумматора 14 поступает видеосигнал с...

Номер патента: 1172003

Опубликовано: 07.08.1985

Авторы: Бочков, Лазаренко, Однолько

МПК: H03K 19/00, H03K 19/08

Метки: импульсов, мдп-транзисторах, формирователь

...конденсатор 22 к входной шине 4 и к затвору транзистора 20, сток которого подключен к входной шине 3. Затворы транзисторов 19 и 21 подключены к входной шине 6, стоки транзисторов 11, 12 16, 19 и 21 подключены к шине 1 питания.Формирователь импульсов работает следующим образом.В исходном состоянии на входных шинах 3, 5 и 6 высокое напряжение,на входной шине 4 ниэкое. Конлрнсь торы 13 и 22 заряжены до напряжения питания. Транзисторы 10, 11, 16 18 и 20 закрыты, ток по шине питания равен нулю. На шине 7 низкое напряжение, равное напряжению общй шины Работа формирователя начинается с приходом нд входную шину 4 положительного импульса и на входную шину 5 импульса запирающего транзистора 17, Через транзистор 14 заряжается конденсатор 15 и...

Номер патента: 1156136

Опубликовано: 15.05.1985

Авторы: Бочков, Однолько

МПК: G11C 7/00

Метки: блоки, выборкой, записи, информации, памяти, произвольной

...с неинвертируюшим входом вто 5 10 15 20 25 30 35 40 45 50 рого двухтактного каскада, со стоком второго разряжающего транзистора 18 и с одной обкладкой второго ускоряющего конденсатора 20, вторая обкладка которого соединена с прямым входом данных 3.В качестве узла разрешения записи может служить схема, представляющая собой два последовательно включенных двухтактных каскада, где неинвертирующий вход первого каскада является первым входом узла разрешения записи, инвертируюший вход первого и неинвертирующий вход второго каскада объединены и являются вторым входом узла разрешения записи, выход второго каскада является выходом схе. мы разрешения записи.Устройство работает следующим образом.В исходном состоянии на входе сброса 1 -...

Номер патента: 1149311

Опубликовано: 07.04.1985

Авторы: Лушников, Минков, Однолько, Романов

МПК: G11C 11/40

Метки: интегральных, подложки, сигнала, смещения, схем, формирователь

...подключены соответственно к первой 12, второй 15 и третьей 16 входным шинам, затвор погрузочного транзистора 8 соединен с третьей входной шиной 16, затвор и сток другого порогового ф транзистора 6 соединен с истоком нагрузочного транзистора 8,Формирователь сигнала напряжения смещения подложки работает при подаче последовательности импульсов напряжения одинаковой частоты на входные шины 12, 15, 16 с временными соотношениями, указанными на фиг. 2. Начала фронтов на первой и второй входных шинах 12 и 15 совпадают, фазы противоположны.Импульс на третьей входной шине 16 опережает импульс на первой входной шине 2 на время 1, равное 0,25 - 0,1 от периода следования импульсов.Импульсы должны иметь амплитуду, превышающую по крайней мере в...

Номер патента: 1145467

Опубликовано: 15.03.1985

Авторы: Бочков, Лушников, Однолько

МПК: H03K 3/353

Метки: импульсов, формирователь

...инвертора подключена к ис 1току первого МДП-транзистора обедненного типа, сток которого подключен к шине питания, а затвор - к выходу третьего инвертора, выход первого сложного инвертора подключен к неинвертирующему входу двутактного каскада, выход двутактного каскада подключен к выходной шине и черезконденсатор к шине питания первого сложного инвертора дополнительно введены вторая входная шина, второй, треткЪ, четвертый и пятый МДП транзисторы обогащенного типа, при этомисток второго транзистора подключен к входной шине, а его затвор - к выходу третьего инвертора, общая шина которого подключена к стоку третьего транзистора, а его исток - к об.-: щей шине, выход второго сложного инвертора подключен к входу третьего инвертора. и...

Номер патента: 1012764

Опубликовано: 23.01.1985

Авторы: Демин, Кружанов, Однолько, Сафронов

МПК: H03K 19/00

Метки: входной, каскад, логической, схемы, транзисторно-транзисторной

...сопротивления сверху, с другой стороны это сопротивление не может быть слишком малым, так как необходимо обеспечить запирание второго транзистора при низком напряжении хотя бы на одном из входов схемы. Указанные условия не соблюдаются в широком диапазоне температур и напряжений питания.Целью изобретения является .обеспечение высокого входного сопротивления ТТЛ схемы на транзисторах с высоким инверсным коэффициентом усиления по току в широком диапазоне температур и напряжений питания.Поставленная цель достигается тем, что в входном каскаде схемы, выполненном на многоэмиттерных транзисторах с высоким инверсным коэффициентом усиления по току, в котором база первого транзистора подключена через резистор к шине источника питания, эмиттеры -...

Номер патента: 1120405

Опубликовано: 23.10.1984

Авторы: Бочков, Лазаренко, Однолько, Соломоненко

МПК: G11C 7/06

Метки: считывания, усилитель

...конденсатора, затвор первого нагрузочного транзистора соединен с первой обкладкой второго конденсатора и стоком второго ключевого транзистора, исток первого усилительного транзистора соединен с истоком второго усилительного транзистора, пер-, вую и вторую шины управления, содержит третий и четвертый ключевые транзисторы, стоки которых являются соответственно первым и вторым входами устройства, исток третьего ключевого транзистора соединен со стоком первого ключевого транзистора, исток которого соединен с истоками первого усилительного и второго ключевого транзисторов и шиной нулевого потенциала, исток четвертого ключевого транзистора соединен со стоком второго ключевого транзистора, вторая обкладка первого конденсатора соединена с...

Номер патента: 1115106

Опубликовано: 23.09.1984

Авторы: Куварзин, Мальцев, Милошевский, Нагин, Однолько, Соломоненко, Тюлькин, Чернышев

МПК: G11C 11/40

Метки: варианты, ее, памяти, ячейка

...на шину 1 2 , а запись логического0 подаче низкого потенциыа на шину 1 1 и высокого на шину 1 2 . При этом на шину 1 7 подается положит ель ный потенциал ( + 5 Ч) . В р ез ул ьтате этого при записанной логич ес кой " 1 " триггер устанавливаетс я в состояние, когда потенциал на выходе 9 высокий , а на выход е 1 О низкий . Эт о состояние сохраняется после понижения потенциала на шич е 1 7 .Для считывания состояния ячейки необходимо подать положительный пот енциал на шину 1 7, контролируя при этом потенциал на шинах 1 1 и 1 2 . Высокий потенциал на шине 1 1 и низкий на шине 1 2 свидетельствует о т ом ,чт о в ячейке хранится логическая " 1 " . 11151 Ячейка памяти по второму варианту 55(фиг.2) отличается от первого лишьтем, что транзисторы...

Номер патента: 1067602

Опубликовано: 15.01.1984

Авторы: Банк, Однолько, Розенберг

МПК: H03L 7/00

Метки: генератор, перестраиваемый, синхронизируемый

...детектор, другой вход которого является входом синхрониэирующего сигнала, ключ и Фильтр нижних частот, включены последовательно датчик перестройки частоты синхронизирую- щего сигнала и линия задержки, выход которой подключен к управляющему входу ключа. 5 10 15 20 25 30 35 На чертеже представлена структурная схема перестраиваемого синхронизируемого генератора.Перестраиваемый синхронизируемый генератор содержит ГУН 1, делитель 2 частоты, импульсно-фазовый детектор 3, ключ 4 и фильтр 5 нижних частот, линию 6 задержки, датчик 7 перестройки частоты синхронизирукщего сигнала, вход 8 синхронизирующего сигнала, Датчик перестройки частоты может быть выполнен различным образом. Конкретное выполнение его зависит от параметра сигнала или...

Номер патента: 1061290

Опубликовано: 15.12.1983

Авторы: Воробьева, Кривонос, Крыммер, Однолько, Семиреченский, Шерайзин

МПК: H04N 5/14

Метки: сигнала, телевизионного, фильтрации

...и подключены к .выходу второго фильтра нижнихчастот, и шифратор, первый входкоторого подключен к объединеннымвыходам первого и третьего пороговых элементов, второй вход - к объе. 60диненным выходам второго и четвертого пороговых элементов, а выходы -к управляющим входам коммутатора,при этом. вод дифференциального усилителя объединен с входом первого 65 фильтра нижних частот и подключен к входу линии задержки.На чертеже представлена стРУктурная электрическая схема устройстна фильтрации телевизионного сигнала.Устройство содержит линию задержки 1, первый 2 и второй 3 сумматоры, первый 4 и второй 5 фильтры нижних частот, коммутатор 6, делитель напряжения 7, дифференциальныь усилитель 8 Фильтр верхних частот 9, первый 10 второй 11,...
