F02D — Управление или регулирование двигателей внутреннего сгорания

Номер патента: 1562507

Опубликовано: 07.05.1990

Авторы: Дмитриевский, Теремякин, Тюфяков

МПК: F02D 21/08, F02M 25/06

Метки: газов, наполнения, отработавших, рециркуляции

...положения дроссельной заслонки 2, температурыохлаждающей жидкости двигателя и воздуха на впуске в двигатель и барометрического давления, управляющий блок 28 содержит измерительный блок, блоки сравнения, корректировки и памяти, генератор импульсов и усилитель (не показаны).На графиках зависимостей проходных сечений (фиг.2) кривая 30 показывает изменение проходного сечения выходного окна 7 байпасного канала 5, а кривая 31 - изменение проходного сечения выходного окна 14 патрубка 13 от хода запорного элемента 6, причем15625 5точками 32 и 33 обозначены точки начала хода запорного элемента 6 и запорного органа 15, а точка 34- максимальное открытие проходных се 5 чений.Устройство работает следующим образом.При работе двигателя информация...

Номер патента: 1573225

Опубликовано: 23.06.1990

Авторы: Курманов, Малышев, Чистов

МПК: F02D 1/12

Метки: внутреннего, вращения, двигателя, регулятор, сгорания, частоты

...в рабочей камере 20 поршень 10под действием пружины 9 перемещаетсявправо до упора в золотниковую втулку 11 усилие пружины 9 воспринимается золотниковой втулкой 11 и связанным с ней рычагом 12 управления,приэтом рабочая камера 20 соединена че-рез осевое отверстие 22, кольцевуюпроточку 21, подводящие каналы 17 и23 с системой смазки двигателя,После запуска двигателя масло изсистемы смазки поступает в рабочуюкамеру 20 и, действуя на поршень 1 О,перемещает его, сжимая пружину 9 дотех пор, пока не перекроется подводящий канал 17,; а между поршнем 10 изолотниковой втулкой 11 образуетсягидравлический зазор а. При этом золотниковая втулка 11 и рычаг 12 управления воспринимают только частьусилия пружины 9, определяемую каксоотношение...

Номер патента: 1573226

Опубликовано: 23.06.1990

Автор: Борисенко

МПК: F02D 41/00, F02D 41/30

Метки: внутреннего, впрыском, двигатель, сгорания, топлива

...импульс длительностью 1, В момент действия переднего Аронта этого импульса триггер б устанавливается в единичное состояние, а первый счетчик 16 сбрасывается данным импульсом и сохраняет данное состояние в течение времени 1Интервал времени 1 вн с момента окончания импульса длительностью Фь до момента захода порння в нижнюн мертвую точку (НМТ) преобразуют с помощью высокочастотных импульсов частотой Г в первое двоичное число И 4 путем подачи этих импульсов с выхода управляемого генератора 11 через первую схему.И 7 на вход первого счетчика 16, Поступления им(3) д. -фвгде К,(4) 5 15 пульсов частотой Г на счетчик 15 в этом случае не происходит, так как 1после окончания времени 1 ь схема И 13 закрыта, прохождение импульсов на...

Номер патента: 1574865

Опубликовано: 30.06.1990

Авторы: Барский, Орлова

МПК: F02B 41/10, F02D 23/00

Метки: силовая

...13.Сильфон 14 и мембрана 12 связаны с тягой 17, а последняя рычагом 18 и тягой 19 соединена с золотником сервомотора 20.Поршень сервомотора 21 соединен с обоймой 8 и с рычагом обратной связи 22. В сервсмотор 9 по каналам 23, 24, 25 подводитя масло с давлением Р,. Угол поворота лопаток РСА ограничен по максимуму упором 26, а по минимуму - упором 27. Установка работает следующим образом.При увеличении противодавления на выпуске растет давление на выходе силовой турбины 4 и давление после турбины турбокомпрессора Р что приводит к измеценикз степени понижения давления турбокомпрессора. Двухкамерный элемент 10 управления серводвцгателем практически реализует выражение Г (Р, - Р) =Р, Р, или - =л =1+ - ,РтР Р где Гн ц Г, -- площадь мембраны...

Номер патента: 1574872

Опубликовано: 30.06.1990

Авторы: Аскаров, Иванов

МПК: F02D 13/02

Метки: внутреннего, газораспределения, двигателя, механизм, регулируемыми, сгорания, фазами

...движение рычага шатун 3 - ползун 5 передается рычагу-толкателю 7, который давит нижней поверхностью на клапаны 9 (фиг. 1) и открывает его. Угол качания рычага-толкателя 7 равен у, Нижнее положение конца рычага-толкателя 7 на фиг. б обозначено точкой с 7. При движении центра эксцентрика из положения с 7 в положение с 8 и затем в с 1 происходит обратный ход рычага-толкателя 7 под действием пружины 11 (фиг, 1), надетой на клапан 9. При этом движении шатун 3 и ползун 5 также находятся в контакте упорными поверхностями и представляют жесткую .конструкцию, так как сила, стремящаяся повернуть ползун 5 относительно шатуна 3, поддерживает этот контакт, который в свою очередь, препятствует мгновенному закрыванию клапана 9. При достижении...

Номер патента: 1574873

Опубликовано: 30.06.1990

Авторы: Бежан, Гильман, Касьянов, Линник, Сударский

МПК: F01L 13/00, F02D 13/06

Метки: внутреннего, газораспределения, двигателя, клапаном, механизм, сгорания

...полостей 6 рычажных толкателей 1 впускного и выпускного клапанов в период запуска двигателя или включения цилиндров на ходу), вместо такта выпуска в лие, необходимое для подъема выпускного клапана, значительно возрастает, что приводит к повышению давления масла е рабочей полости 6 гидротолкателя до величины большей, чем необходимо для подъема впускного клапана при одновременной его работе с выпускным клапаном. В этом случае срабатывает предохранительный клапан 12 и, преодолевая усилие затяжки, создаваемое пружиной 13, открывает выход масла из полости 6 в полость картера двигателя. Снижение давления в полости 6 предотвращает возникновение дополнительных нагрузок нэ детали привода клапаное. При заполнении маслом рабочей полости 6...

Номер патента: 1574874

Опубликовано: 30.06.1990

Авторы: Бауков, Бежан, Курдюков, Линник, Симсон

МПК: F02D 17/02

Метки: внутреннего, двигателя, насосом, привод, сгорания, топливным

...двигателя управляющее устройство12 включает подачу масла в сервомотор 9.При этом поршень 10 перемещает планку 7с рычагами 2 по часовой стрелке в положение, соответствующее полному выключению подачи топлива в ту группу цилиндров,которую обслуживают связанные с рычагами 2 рейки 4. Рычаги 3, которые жесткосвязаны с валом 1 при этом находятся вположении, которое задается в данный момент регулятором. Двигатель в этом случаепродолжает работать с отключенной частьюцилиндров, т.е, в более экономном режиме,чем на всех цилиндрах.При увеличении нагрузки на двигательуправляющее устройство 12 перекрываетподачу масла в рабочую полость сервомотора 9 исообщает ее со сливной магистралью(не показана). Поршень 10 под действиемвозвратной пружины 11...

Номер патента: 1574875

Опубликовано: 30.06.1990

Авторы: Морозов, Хаймин

МПК: F02D 23/02

Метки: внутреннего, вращения, двигателя, регулятор, сгорания, частоты

...до открытия торцом 1 золотника 22 отверстий 20 (фиг,2). Так как в коНструкции предусмотрено превышение расстояния п 1 на п 2, то рабочая полость 18 остается разобщенной с проточкой 25. При равенстве расхода масла через штуцер 19 и проходное сечение, образуемое отверстиями 20 и торцом 1, устанавливается равновесное положение поршня . 13, соответствующее заданному положению золотника 22, Таким образом, поршень 13 отслеживает положение торца 1 золотника 22, Слив масла осуществляется в сливную магистраль через открытые дополнительные отверстия 21,Если нагрузка на двигатель увеличится, то его частота вращения уменьшится, уменьшится и усилие, развиваемое центробежным чувствительным элементом 1 (фиг.1). В результате главная пружина 9 переместит...

Номер патента: 1574876

Опубликовано: 30.06.1990

Авторы: Ахматов, Долбенков

МПК: F02D 41/02

Метки: внутреннего, вращения, двигателя, регулятор, сгорания, частоты

...образутся к вид цИ) = саИ)(1), (5) и ( Иэ выражений ет, что уравнен дели в блоке оце грузки подобны,следу о мосия двигателя инивания момент т,е. можно получить Поскольку датчики перемещения ливодозирующего органа и частоты щения практически безынерционны бочей полосе частот регулятора, можно считать: уравнение для оценки момента нагрузкив видел, ллМ(С)+1.Ы.М, -Р 1 М(Е) ==-Р 1 М(Е),которому соответствует следующая передаточная функцияМн(з) ф 1м м Св) я 2 + 1.м,Б - л 1 а требуемые динамические характеристики блока оценивания момента нагрузки могут быть получены путем соответствующего выбора коэффициентов Ы и (3,Таким образом, введение в регулятор блока 3 оценивания момента двигателя равносильно введению связи по неизвестному...

Номер патента: 1574877

Опубликовано: 30.06.1990

Автор: Долбенков

МПК: F02D 29/00, F02D 41/02

Метки: внутреннего, вращения, двигателя, регулятор, сгорания, частоты

...нагрузки, приведенный к валу двигателя; вм - частота вращения модели двигателя, е - координатная ошибка идентификации, а,6,0 - оценки параметров двигателя и момента нагрузки, ,у 4 - положительные постоянные коэффициенты.На структурной схеме реализованы следующие зависимости;дифференциальное уравнение двигателяв=ив +Ь Ь-М,дифференциальное уравнение модели двигателявм = а вм + Ь - Он,уравнение ошибки идентификациие =в-вмалгоритм идентификации ба 1, б 6 1, бОн -1 - =-ев; = - еЬ, . "= - е, с 3 х Об 1 Убт б Синтез блока идентификации осуществлен методом настраиваемой модели в сочетании с прямым методом Ляпунова, При синтезе были приняты следующие допущения:быстродействие датчиков перемещения и частоты вращения, а также исполнительного...

Номер патента: 1576704

Опубликовано: 07.07.1990

Авторы: Балабин, Мальцев, Семин, Соин

МПК: F02D 13/06, F02D 17/02

Метки: внутреннего, двигателя, механизм, отключения, сгорания, цилиндров

...а со стороны штанги толкателя установлено пружинноенагрузочное устройство, взаимодействующее с коромыслом при отключенном приводе клапана. Пружина 12 нагруэочного 25устройства нижним торцом закреплена наголовке блока 13, а верхним скреплена спластиной 14,Механизм устанавливается на многоцилиндровом двигателе внутреннего сгорания 30и работает следующим образом.При изображенном на фиг, 1 положенииоси 9 качания коромысла 6 привод клапанаобеспечивает его периодическое открывание и закрывание в соответствии с заданной диаграммой фаз газораспределениядля каждого цилиндра двигателя, При необходимости отключить один или несколькоцилиндров и тем самым уменьшить выходную мощность двигателя в указанных цилиндрах отключают подачу топлива и...

Номер патента: 1576705

Опубликовано: 07.07.1990

Авторы: Курносов, Курносова

МПК: F02D 41/14

Метки: внутреннего, вращения, двигателя, регулятор, сгорания, частоты

...Оь - выходной сигнал датчика 2 перемещения топливодозирующего органа; Оа- выходной сигнал датчика 1 частоты вращения; О - управляющий сигнал; Ь/(3-а) - передаточная функция двигателя (где а и Ь - нелинейные многочлены от Ь и а); ла и Ь - оценки параметров двигателя,5 10 15 Предлагаемый регулятор частоты вращения работает по принципу модального управления, В соответствии с данным прин 20 Коэффициент 6(Ь,в) выбирается исходя из необходимого в статике равенства м =о6(Ь,в) = -ь (Ь,в)а(Л)(Л - а(Ь,в)+ ципом для системы регулирования частотывращения, включающей двигатель и регулятор, описываемой выражениями:в= а.(ь,щ)а+ Ь(Ь,в )Ь; (1)Ь=И/иэ(Я) О,синтезируется управлениеО=- Ы(Ь, щ) в+6 (Ь,в) а, (2)стабилизирующее положение доминирующего...

Номер патента: 1578374

Опубликовано: 15.07.1990

Авторы: Ерощенков, Линник, Лущицкий, Симсон, Черняк, Чубыкало

МПК: F01L 13/00, F02D 13/06

Метки: внутреннего, газообмена, двигателя, отключения, сгорания, цилиндрах

...через отверстие 1 блока цилиндров, а соответственно, и управляющей полости 10, пружина 12 перемещает 20 25 30 35 40 45 50 в цилиндрах в момент запуска вне зависимости от наличия давления в системе смазки, 1 з,п. ф-лы, 3 ил.Фшток-поршень 11 в верхнее положение, Последний посредством своей конической части разжимает фиксирующие элементы б и в момент, когда кулачок вала механизма газораспределения оказывается повернутым к корпусу 2 толкателя своей цилиндрической частью, а, соответственно, фиксирующие элементы 6 оказываются напротив кольцевой проточки 5, последние входят в нее и оказываются заклиненными в кольцевой проточке 5, В этом положении взаимное перемещение упора 7 штанги толкателя относительно корпуса 2 толкателя становится...

Номер патента: 1578704

Опубликовано: 15.07.1990

Автор: Ткаченко

МПК: F02D 11/02, G05G 1/04, G05G 5/06 ...

Метки: внутреннего, вращения, двигателя, сгорания, частотой

...пружинь к червячному колесу 3 рычаге 1 закреплен се ладки троса 13 и устр троса 13.Предлагаемое у работает следующи м положении поворотныи ксирован с помощью ч 5 усилием пружины 1 ервячного колеса 3,новленного жестко на неподвижнойоси 2.Расфиксация устройства управлениядля выполнения операции регулированияпроизводится путем воздействия навыступающий из .рукоятки 9 поворотныйрычаг 1. При этом, ввиду того, что.поворотный рычаг 1, шарнирно установленный на неподвижной оси 2 не имеетсвободы осевого перемещения, осевоеусилие прикладывается к рукоятке 9,которая, перемещаясь вверх вместе скронштейном 4 и червячным валом 5,выводит последний из зацепления с . ц 5червячным колесом 3. После этого пово ротный рычаг 1 перемещают на задаваемый угол на...

Номер патента: 1580043

Опубликовано: 23.07.1990

Авторы: Ерощенков, Казаковский, Симсон, Чубыкало

МПК: F02D 1/00

Метки: двухсекционного, дозаторов, насоса, привод, топливного

...насоса,Привод дозаторов содержит связанный с центробежным регулятором 1 рычаг 2, промежуточный элемент 3, коромысло 4, тягу 5 с пазами 6 и 7 и поводки 8 и 9 соответст 10 венно дозаторов 10 и 11. Тяга 5 соединена с поводками 8 и 9 при помощи пальцев 12 и 13. Паз 6 второй секции топливного насоса содержит регулируемый упор 14. Поводок дозатора второй секции нагружен пружи ной 15 и снабжен упором 16 нулевой подачи, поводок 9 дозатора первой секции снабжен упором 17 максимальной подачи. Палецповодка дозатора 13 подпружинен пружиной 18. Коромысло 4 кинематически связано с тягой 5 с помощью серьги 19.Привод дозаторов работает следующим образом.На холостом ходу и малых нагрузках двигателя пружина 15 удерживает поводок 8 дозатора второй...

Номер патента: 1580044

Опубликовано: 23.07.1990

Авторы: Евстифеев, Ким, Почтарь, Соин

МПК: F01L 9/02, F02D 13/06

Метки: внутреннего, газораспределения, двигателя, клапаном, механизма, сгорания

...магистрали 13 в полость 4 и далее по каналам 18 и 17 в полость 16 и по каналу 22, отжимая подпружиненный обратный клапан 23, в полость 21, а оттуда, минуя открытый обратный клапан 6, по каналу 5 в полость 3 высокого давления. Одновременно давление масла в полости 17 воздействует на поршень 10 и перемещает его до упора вверх, при этом жестко связанный с ним шток 12 заходит внутрь второй перегородки 19, перекрывая торцом выход дополнительного сливного канала 24 и отходя от шарика обратного клапана 6. Однако под действием давления масла клапан 6 остается в открытом положении до полного заполнения полости 3, после чего пружина прижимает шарик к седлу и полость 3 превращается в замкнутый объем. В таком положении вращение кулачка 27 и...

Номер патента: 1580045

Опубликовано: 23.07.1990

Авторы: Борисов, Голованов

МПК: F02D 17/02

Метки: внутреннего, двигатель, сгорания

...28 и 33. Разрежение из впускного трубопровода 5 через каналы 25 - 28 и 33 передается в рабочие камеры диафрагменных механизмов 21 - 24, и дроссельные заслонки 17 - 20 поочередно прикрываются,5 10 15 20 25 30 35 40 45 50 55 что обеспечивается жиклерами 29 - 32, имеющими разную пропускную способность за счет различных диаметров. В момент полного прикрытия всех заслонок цилиндры 7 - 10 отключаются. При нагружении двигателя разрежение во впускном трубопроводе 5 и вакуумной камере 36 снижается, и шток 38 перемещается вправо. До достижения определенной нагрузки (разрежения в трубопроводе 5) продолжает работать группа неотключаемых цилиндров, так как несмотря на то, что шток 38 перемещается влево, втулка 44 продолжает оставаться на месте и...

Номер патента: 1580046

Опубликовано: 23.07.1990

Авторы: Карташевич, Кожушко

МПК: F02D 11/08

Метки: внутреннего, двигателя, защиты, разрежению, сгорания

...образом,При неработающем двигателе или приработе на скоростном режиме, составляющем 50 - 60 Я от предельно допустимой частоты вращения, т. е. при нормальном разрежении во впускном коллекторе 26, уровеньмагнитной жидкости 10 в колене А 11-образной трубки 9 поднимается на высоту Ь, ноне достигает чувствительной зоны магниточувствительного элемента 7. На выходе магниточувствительного элемента 7 устанавливается потенциал логического О, которыйвоздействует на неинвертирующий вход усилителя 8, на выходе которого устанавливается напряжение, близкое к нулю. При этомток, проходящий через обмотку 22 электромагнита 19, не достаточен для его срабатывания. Шток 20 фиксирует клапан 12 в ис 1. Устройство для защиты двигателя внутреннего сгорания...

Номер патента: 1580051

Опубликовано: 23.07.1990

Авторы: Безнос, Ерощенков, Ибрагимов, Ткаченко, Шаповалов

МПК: F02D 17/04, F02M 37/14

Метки: двигателе, дизельном, отключения, подачи, топлива

...например, при аварийной остановке. 5Цель изобретения - упрощение конструкции. На чертеже показана схема предлагаемой системы отключения подачи топлива в дизельном двигателе. 10Внутри .топливного коллектора 1 размещен золотник 2, подпружиненный пружиной 3, удерживаемый стопором 4, поджатым пружиной 5. Стопор 4 жестко связан с управляемым электромагнитным приводом б. В рабочем состоянии пружина 3 сжата, золотник 2 держит выходные каналы 7 коллектора 1 открытыми. Для удержания его в этом положении служит стопор 4 с пружиной 5. Входной канал 8 коллектора 1 постоянно сообщен с выходными каналами 7. На по верхности золотника 2 выполнена направляющая поверхность 9, сопряженная с внутренней поверхностью 10 коллектора 1.Во время работы...

Номер патента: 1588888

Опубликовано: 30.08.1990

Авторы: Васильев, Евстифеев, Ким, Соин

МПК: F02D 17/02

Метки: внутреннего, двигателем, отключаемыми, сгорания, цилиндрами

...причем последнее наступает с запаздыванием на время, необходимое для опоражнивания механизма отключения газораспределительных клапанов,При остановке газораспределительного клапана 23 в закрытом положении размыкаются контакты датчика 24, что вызывает отсутствие сигнала на электромагните 17 и запирание под действием пружины клапана 15 блока 14 задержки. Стра вливающийклапан 4 под действием давления масла из питающей магистрали 11 остается в открытом положении. Поступления топлива к форсунке не происходит.Последующее включение цилиндров в работу путем перевода заслонки 9 золотника 8 в исходное положение открывает подвод масла из напорной магистрали 11 к механизму 20 и слив масла из механизма 3 в сливную магистраль 12, Однако запорный...

Номер патента: 1588889

Опубликовано: 30.08.1990

Авторы: Аксенов, Вершинин, Косяев, Тесленок, Щербаков

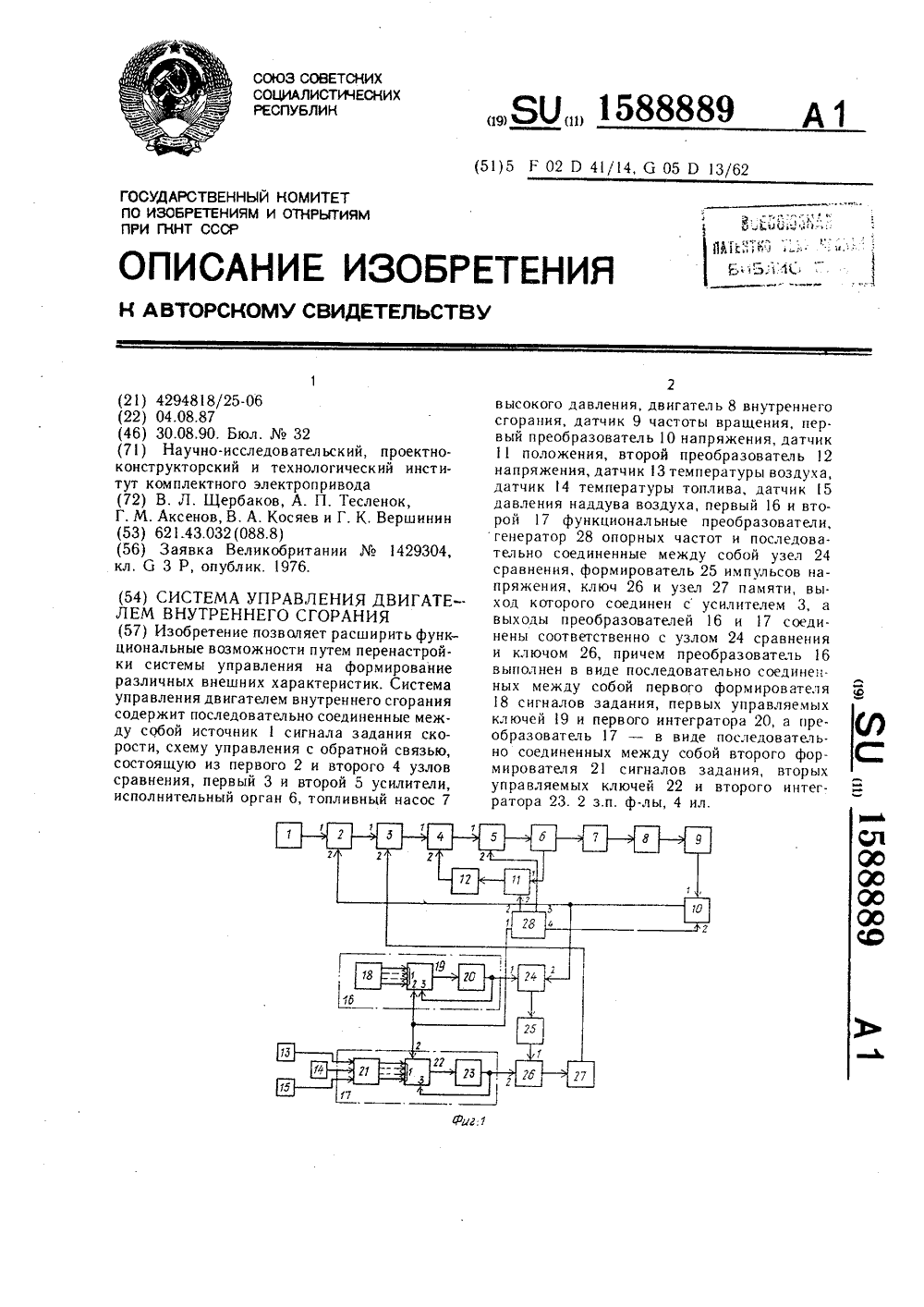

МПК: F02D 41/14

Метки: внутреннего, двигателем, сгорания

...прямой отрезка,при изменении л от и; до и;. , т, е. каждомуЛп;=и; - л; соответствует изменение координаты Й, а именно: Лп - ЛЙ и т. д.Вводится переменная / таким образом,чтобы на каждом участке Лп изменениеЛ 1 было одинаковым Лп;=И; Ж (фиг. Зб),тогда функция л= будет описываться отрезками прямых линий (фиг, Зб)П =По+/при изменении / от /; до 1,и соответственно изменении и от и; до и;+ координата Ь на -м участке будет иметь следующее описание:6 - о+/оо+ о /пи соответственно: ЛЬ=Ь;.- И=ИЙп М.Таким образом, характеристика й=(л)представляется двумя графиками (фиг. Зб,в) с одинаковым количеством участков, Дляреализации указанных графиков координатеприписывается размерность времени акаждый участок формируется с помощью интеграла:У = ЛУ...

Номер патента: 1590588

Опубликовано: 07.09.1990

Авторы: Крохта, Романов, Усатых

МПК: F02B 37/12, F02D 23/02

Метки: внутреннего, двигателя, работы, сгорания

...вытесняют отработавшие газы из цилиндра 1 при перемещении поршня 2 от нижней мертвой точки к верхней, Далее осуществляют расширение отработавших газов в турбине 3 с совершением в ней работы и выпуск газов, расширившихся в турбине 3, через выпускной патрубок 14 в атмосферу, При этом, измеряют с помощью датчиков 8 - 11 нагрузку, частоту вращения вала двигателя, давление и температуру сжатого воздуха и подают измеренные сигналы на блок 12 управления для регулирования с помощью него параметров газа в турбине 3.Для повышения эффективных показателей двигателя сравнивают измеренные значения нагрузки, частоты вращения и температуры с эталонными значениями и по результатам сравнения корректируют момент открытия органов выпуска отработавших...

Номер патента: 1590591

Опубликовано: 07.09.1990

Автор: Тюшкевич

МПК: F02D 17/02

Метки: внутреннего, двигатель, сгорания

...ходу клапан 31 закрыт и топливо подается насосом 1 в форсунку 29. В этом время контакты переключателя 5 разомкнуты.При переходе на режим нагрузки и нажатии на педаль 9 одновременно с вращением оси О происходит перемещение поводка 12 за счет трения между ним и фрикционными шайбами 16, при этом контакты переключателя 6 остаются разомкнутыми и, хотя при увеличении оборотов вала 8 центробежный датчик 7 замыкает контакты переключателя 5, цепь питания остается разомкнутой.При незначительном отпускании педали 9 ось 10 поворачивается в обратном нап Формула изобретения Двигатель внутреннего сгорания преимущественно транспортного средства, содержащий впускной и выпускной коллекторы, по меньшей мере один топливный насос с центробежным датчиком...

Номер патента: 1590592

Опубликовано: 07.09.1990

Автор: Мочешников

МПК: F02D 19/08

Метки: внутреннего, двигателя, двухтопливного, питания, сгорания

...в соответствии с его нагрузкой и, одновременно через корректор 6 и основной рычаг 4 дополнительно растягивает пружину 7, проти водействуя при этом водителю, управляющему рычагом 8 регулятора,При работе двигателя на газодизельной смеси после его запуска клапан 41 устанавливается в крайнее нижнее положение, при этом открывается канал 40 и газ поступает к окнам 15, выполненным в дисках 14 и 16, а цикловая подача запальной порции топлива ограничивается выступом клапана 41, который удерживает тягу 9 рейки насоса в заданном диапазоне поЗ 0 дачи, ограниченном буртиком 11. При увеличении нагрузки двигателя путем нажатия на рычаг 8 управления регулятором пружина 7 растягивается, а основной рычаг 4 прижимает рычаг 5 через корректор 6 и,...

Номер патента: 1590602

Опубликовано: 07.09.1990

Авторы: Крупский, Кузин, Лебедев, Лысяков, Рыжов

МПК: F02D 19/06, F02M 13/08

Метки: внутреннего, газа, двигатель, подачи, сгорания

...Привод 8 запорного элемецта 6 выполнен электромагнитным, содержащим магнитопровод 12 с катушкой 13 и подвижную часть 14 магнитопровода 12. Упор 15 расположен в предклапанной полости с возможностью взаимодействия с тарельчатым элементом 6, нагруженным пружиной 16. В корпусе 1 размегцен дроссель 17, обеспечивающий постоянство мгновенного расхода рабочего тела независимо от износа тарельчатого элемента и позволяющий регулировать пропускную способность клапана в пределах заданной, что обеспечивается соотцошением, равным 1,С - 1,2 проходных сечений. Расположение магнитопровода 12 в потоке поступающего газа, имеющего постоянную температуру, гарантирует ему стабильное охлаждение, а следовательно, повышает надежность работы. Устройство работает...

Номер патента: 1329275

Опубликовано: 15.09.1990

Авторы: Болдырев, Боровков, Дядькин, Зильберман, Калинин, Крыжановский, Кутаркин, Попенко, Тихонов, Фомичев

МПК: F02D 9/02, F04D 27/00

Метки: установки, энерготехнологической

...к 1 ащения ротора, перепускачасти газа иэ камеры отбора в коллектор противодавления, измененияуправляющим сигналом по давлению загурбииой ра хода и этой части газа,а ири меиении сигнала по частотевращения изменения общего расходагаза через камеру, дополнительно измеряют давление газа в камере отбора,определяют отклонение измеренногоэиачения давления от заданного и поумма гтклоцеций давления газа в ка.ере отбора и частоты вращения ротора изменяют расход газа, перепускаемого иэ камеры отбора в коллекторпротиводавлеция до регулированияего по давлению за турбиной,На чертеже представлена блок-схе.ма устройства, реализующего данныйспособУстройство содержит генератор 1,регулятор 2 скорости (частоты вращения), клапан 3, линию 4...

Номер патента: 1528016

Опубликовано: 15.10.1990

Авторы: Василевский, Кузнецов, Малышев, Чистов

МПК: F02D 1/04

Метки: вращения, дизеля, регулятор, частоты

...подачи топлива. Силовойрычаг 11, нагруженный рычагом 5 через ролик 16 и пластинчатую пружину5514, удерживается от перемещения влево тягой 17 через упор 18. При этомв режиме запуска между пятой 5 и упором 8 имеется зазор а. После пуска двигателя рычаг 5 управления переводится в положениехолостого хода, например, до упора20. Пластннчатая пружина 14 при этомпрактически не нагружена и не контах"тирует с профилем 2, т.е. зазор Ьне выбран полностью. При неизменномположении рычага 15 управления в слу"чае уменьшения частоты вращения дви"гателя пружины 14 и 21 преодолеваютуменьшившееся усилие центробежныхгрузов, перемещая главный рычаг 6 всторону увеличения топливоподачи дотех пор, пока рычаг 6 не займет но"вое равновесное...

Номер патента: 1601025

Опубликовано: 23.10.1990

Авторы: Карпилов, Михайлов, Миюсов

МПК: B63H 21/14, F02D 39/00

Метки: дизельной, мощности, судовой, установки

...с выхода блока 15 через блок 16 определения знака частного подается на один вход элемента 17 сравнения, на другой вход которого подается сигнал от блока 18 задания. Величина их рассогласования через блок 19 запретов и ограничении подается на орган 24 задания режимов работы дизельной установки.Таким образом, схема формирует закон регулирования видаО С ЬОЯЧ,где О - сигнал управления;С - постоянная;ЬО - приращение расхода топлива;ЬЧ - приращение скорости судна.Постоянная С зависит от требуемой средней скорости судна, от района плавания судна и времени года и задается в блоке 18 задания.В блоке 19 запретов и ограничений осуществляется защита дизельной установки от ее вывода за предельные и аварийные режимы, В блоке 20 опорных напряжений...

Номер патента: 1601403

Опубликовано: 23.10.1990

Авторы: Безнос, Ерощенков, Стариков

МПК: F02B 37/12, F02D 23/02

Метки: внутреннего, давления, двигателя, наддува, сгорания

...его с параметрами окружающей среды. В сочетании с выполнением при - вода электромагнитным это позволяет исключить возможность возникновения колебаний клапана, в результате чего повышается надежность устройства. формула изобретения Устройство для регулирования давления наддува двигателя внутреннего сгорания, содержащее подпружиненный клапан, установленный в канале частич ного выпуска сжатого воздуха из впуск ного коллектора и снабженный приводом от указателя давления наддува, и огра- ничитель хода клапана с приводом от датчика контролируемого рабочего параметра двигателя, о т л и ч а ющ е е с я тем, что, с целью повышения надежности путем снижения возможности возникновения колебаний, указатель давления наддува выполнен в виде...

Номер патента: 1605004

Опубликовано: 07.11.1990

Авторы: Балабин, Васильев, Соин

МПК: F01P 3/20, F02D 17/02

Метки: внутреннего, двигателя, многоцилиндрового, охлаждения, сгорания

...патрубками 5 и 6 каждой рубашки, отводящий коллектор 1 О, подключенный к выпускным патрубкам 7 и 8каждой рубашки 1 и 2, орган 11 распределения подвода жидкости, установленный вместе подсоединения впускных патрубков 5и 6 рубашек 1 и 2 к подводящему коллектору 9, орган 2 распределения отвода. жидкости, установленный в месте. подключения выпускных патрубков 7 и 8 попарносоединенных рубашек 1 и 2 охлаждения цилиндров к отводящему коллектору 10, и перепускной трубопровод3, сообвцающий орган 11 распределения подвода жидкости иорган 12 распределения отвода жидкостимежду собой. Органы 11 и 2 распределенияподвода и отвода жидкости выполнены трехходовыми и позволяют реализовать триварианта подключения патрубков: первый - 40оба патрубка...
