Нестерук

Номер патента: 1819092

Опубликовано: 27.02.1996

Автор: Нестерук

МПК: H01S 3/10

Метки: красителе, лазера, сканатор

...зазором, в котором помещена ферритовая пластинка, выполняющая функцию подвижного элемента 7 датчика линейФормула изобретенияСКАНАТОР ЛАЗЕРА НА КРАСИТЕЛЕ,. содержащий основание, установленный на нем в шарикоподшипниковых направляющих держатель перестраиваемого оптического элемента, электромеханический исполнительный механизм с магнитной системой, жестко закрепленной на основании, и подвижной частью, соединенной с держателем, регулирующее устройство, выход которого электрически соединен с исполнительным механизмом, и датчик положений, вы 4045 5 10 15 20 25 30 35 нцх перемещений, замыкающая магнитные потоки обоих полуколец. Ферритовая пластинка закреплена на конце рычага 4, а магнитопровод с обмотками 15 на немагнитной термостабильной...

Номер патента: 1812420

Опубликовано: 30.04.1993

Автор: Нестерук

МПК: G01B 7/00

Метки: датчик, индуктивный, перемещений

...обмотки 15 трансформатора11, Его вторичная обмотка 16 включена в цепь источника 8 напряжения последовательно с обмоткой 2 первой катушки индуктивности, причем конец обмотки 16 соединен с концом обмотки 2,Датчик работает следующим образом.Г 1 ри удалении якоря 3 от торцов 4 и 5 боковых участков сердечника 1 магнитный поток Ф 1 уменьшается, что приводит к уменьшению величины индуктивности пер-. вой катушки, Одновременно растет магнитная разность потенциалов между свободными концами боковых участков сердечника 1, что приводит к увеличению магнитного потока Ф 2, который наводит ЭДС во второй катушке. Этэ ЭДС, преобразованная усилителем 10 и трансформатором 11, компенсирует ЭДС самоиндукции первой катушки, что эквивалентно уменьшению...

Номер патента: 1778885

Опубликовано: 30.11.1992

Авторы: Зильбертер, Лапин, Лычев, Нестерук, Стишковский

МПК: H04L 12/12

Метки: каналов, переключения, связи, телеграфных

...элемента ИЛИ 19, выход которого соединен с управляющим входом блока 20. В отличии от устройства-прототипа предложенное устройство обеспечивает обслуживание заявок на переключение как при одиночных, так и при групповых выходах из строя основных телеграфных каналов, е последнем случае блок 20 осуществляет поочередчое их обслуживание.В исходном состоянии сигналы запросов на переключение каналов с выходов регистров 12 воздействуют через элементы запрета 21 блока 20 на вторые входы соответствующих элементов И 23, Элементы И 23 и элементы запрета 24 блока 20 образуют дейзи-цепочку и обеспечивают выделение только одного требования на переключение в случае группового выхода из строя основных каналов. При этом выделяется первым самый левый...

Номер патента: 1764177

Опубликовано: 23.09.1992

Авторы: Журавлев, Зильбертер, Лычев, Нестерук, Стишковский

МПК: H04L 12/12

Метки: каналов, переключения, связи, телеграфных

...сигнал проверки дублирующего канала, который подается на третий вход соответствующего первого коммутатора 1, Данный сигнал обеспечивает подключение соответствующего дублирую через элемент ИЛИ 9, первый дополнительный элемент запрета 11 запрещает работу кольцевого регистра 7 от генератора 8 импульсов. Автоматическое подключение дублирующих каналов к контрольному приемнику 5 при этом прекращается.При неисправности основного телеграфного канала и исправности дублирующего канала соответствующий регистр 12 формирует сигнал, который воздействует через второй дополнительный элемент ИЛИ 14 на первый вход второго коммутатора 4, обеспечивая переключение основного и резервного каналов,После переключения каналов связи к приемнику 2 информации...

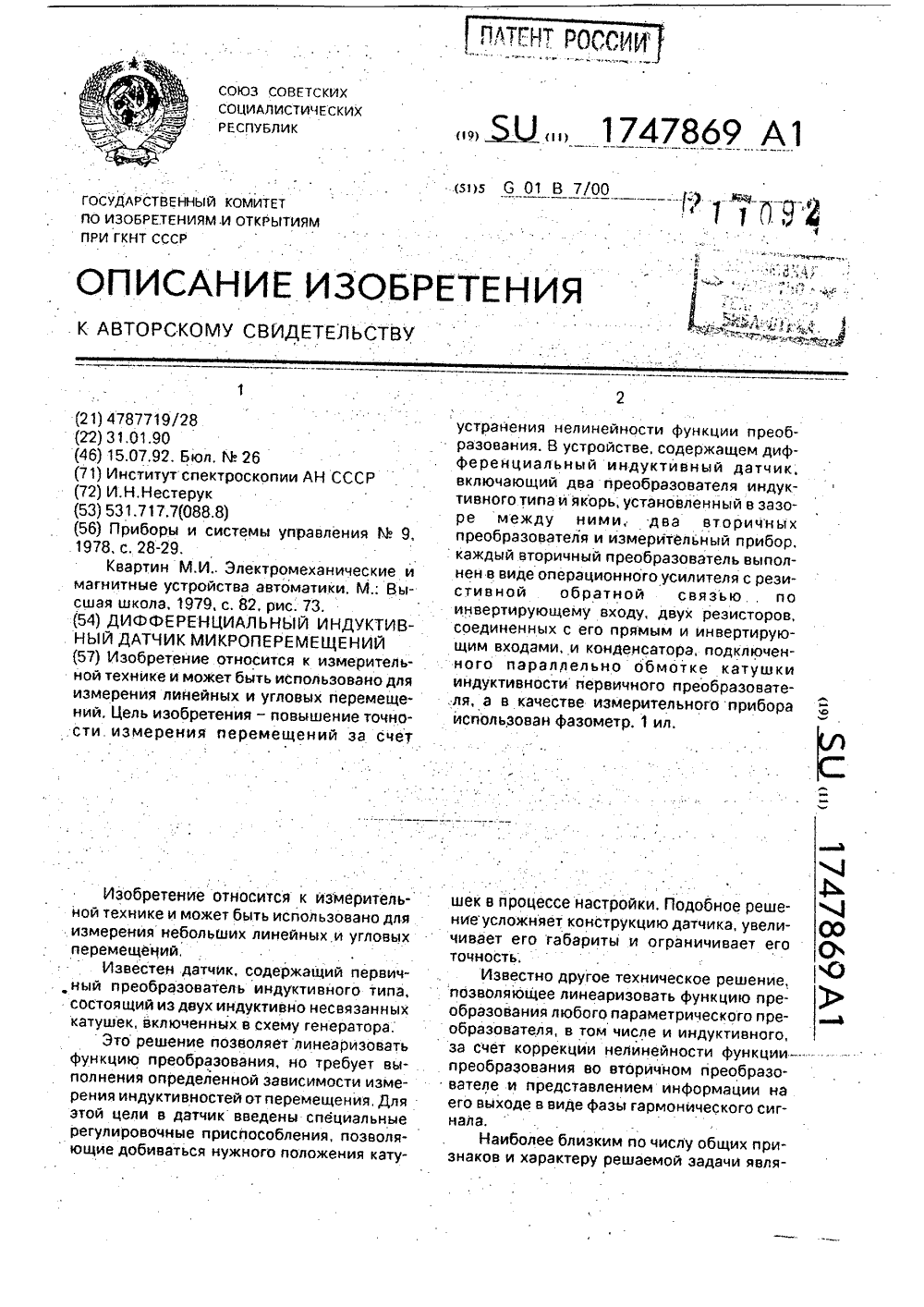

Номер патента: 1747869

Опубликовано: 15.07.1992

Автор: Нестерук

МПК: G01B 7/00

Метки: датчик, дифференциальный, индуктивный, микроперемещений

...цель достигается тем, чтокаждый вторичный преобразователь содержит дифференциальный операционный усилитель (ОУ), конденсатор, подключенныйпараллельно к обмотке каждой катушки индуктивности первичного преобразователя,образующий параллельный резонансныйконтур, подключенный параллельно неинвертирующему входу ОУ, резистор, включенный между выходом источникасинусоидального напряжения и неинвертирующим входом ОУ, резистор, включенныймежду выходом ОУ и его инвертирующимвходом и резистор, включенный между выходом источника синусоидэльного напряжения и инвертирующим входом ОУ, а вкачестве измерительного прибора исполь зуется фэзометр, входы которого подключены к выходам ОУ. Из введенных иризнаковвидно, что вторичный преобразователь осу....

Номер патента: 1731204

Опубликовано: 07.05.1992

Авторы: Горский, Нестерук, Нетребенко

МПК: A61C 3/16

Метки: коронок, разрезания, щипцы

...Б ножа 1 и рукояткой Г, ручку 3 с опорной площадкой Д и рукояткой Г, прижимной винт 4.Съемный нож 1 выполнен в виде цилиндра, на концах которого расположено по одной рабочей части, ширина ее равна диаметру основания.В основании острого угла рабочей части, имеющей форму клина, параллельно продольной оси основания имеется одна режущая кромка А (А). На продолжении режущей кромки А(А) расположен паз 6 с лавно увеличивающейся глубиной в сторону прогийойбйокного кОнце ножа 1, й задняя грань Б рабочей части ножа скруглена, Кон" струкция узла крепления Б ножа 1 позволяет скрыть неработающую режущую кромку (А).Щипцы работаот следующим образом.Вставляют съемный нож 1 в узел крепления Б, выставляют его по высоте коронки и фиксируют в этом...

Номер патента: 1726639

Опубликовано: 15.04.1992

Авторы: Нестерук, Судыма, Шуминский

МПК: E02B 3/12

Метки: берегозащитное, сооружение

...и над ним (фиг. 1). Причем донные струи из части потока, про10 15 20 25 ступательного движения воды в вальцах в 30 35 40 45 50 ходящей через сооружение, транспортируют донные насосы и направляются плитами 2 через сквозные каналы 5 к защищаемому берегу 6, где происходит отложение насо сов укрепляющее защищаемый берег (донные струи на фиг, 1 показаны пунктирными линиями). Струи из части потока, проходящей над сооружением, переливаясь через плиты 2 трапецеидальной формы, стремятся пройти по нормали к их осям, отклоняясь тем самым от защищаемого берега 6(поверхностные струи показаны на фиг. 1 сплошными линиями). Причем склонение струй благодаря скосу плит в продольном сечении 3 в сторону верхнего бьефа и их расположению под углом к...

Номер патента: 1726638

Опубликовано: 15.04.1992

Авторы: Нестерук, Судыма, Шуминский

МПК: E02B 3/12

Метки: берегозащитное, сооружение

...Зигзагообразная форма сооружения в плане обеспечивает интенсивное гашение энергии потока и его перемешивание в нижнем бьефе. Это позволяет уменьшить размывы дна водотока, берегов и повысить надежность работы 45 сооружения. Форма плит известных берегозащитных сооружений не позволяет создавать искусственную поперечную циркуляцию потока при начальном подъеме уровня воды и паводках не более 20-50 вероятности превышения,На фиг. 1 схематично представлено предлагаемое берегозащитное сооружение, вид в плане; на фиг. 2 - разрез А-А на фиг, 1; на фиг,3-разрез Б-Б нафиг.1; на фиг.4 - конструкция основной плиты, вид сбоку; на фиг. 5 - разрез В-В на фиг. 4; на фиг. 6 - разрез Г-Г на фиг. 4; на фиг, 7 - конструкция дополнительной плиты, вид сбоку;...

Номер патента: 1726637

Опубликовано: 15.04.1992

Авторы: Нестерук, Судыма, Шуминский

МПК: E02B 3/12

Метки: берегозащитное, сооружение

...в виде прямоугольной трапеции как в продольном, тэк и в поперечном сечениях. Причем скосы верхних боковых сторон плит 2 в продольном сечении 3 (фиг. 2, 6 и 7) и поперечном сечении 4 (фиг. 6 и 7) ориентированы в сторону верхнего бьефа с образованием между плит 2 сквозных каналов 5 (фиг. 1) в направлении защищаемого берега 6, Каждая плита 2 расположена на двух опорах, В сквозных каналах 5 размещены аналогичные основным дополнительные плиты 7, установленные на двух опорах смежных плит 2 (фиг, 1) с образованием в плане зигзагообразного очертания основных плит 2 . дополнительных плит 7. Со стороны нижнего бьефа размещены плиты 8 прямоугольной формы, установленные на двух смежных опорах дополнительных плит 7, с образованием карманов...

Номер патента: 1699349

Опубликовано: 15.12.1991

Авторы: Дрогин, Нестерук, Солинов, Товбин, Уланов, Ярокер

МПК: C03B 19/09

Метки: глушеных, стеклоизделий

...втором сите (размер ячеек 0,3 мм), используют для верхнего слоя иэделий (размер частиц боя 0,3-2 мм). Часть боя, остаешаяся на сите с размером ячеек 3 мм, мелется в шаровой мельнице и затем просеивается через сито гч. 0075 Этот помол смешивают с указанным отсевом до получения смеси с удельной поверхностью 1800 см/г, Смесь загружают в форму ча загруженный ранее нижний слой. Верхний слой составляет 1/3 обьема. Форму с загруженной сырьевой смесью помегцают в электропечь и50 55 10 15 20 25 30 35 40 45 нагревают до 900 со скоростью 10 С/мин, выдерживают при этой температуре 20 мин и охлаждают со скоростью 10"С/мин в интервале 900-550" С, 2 С/мин - в интервале 550 - 450"С, 5 С/мин - в интервале 450500 С,При указанных технологических...

Номер патента: 1674257

Опубликовано: 30.08.1991

Авторы: Воротинцев, Гиль, Нестерук

МПК: G11C 11/14

Метки: доменах, запоминающего, магнитных, модуль, устройства, цилиндрических

...периода поля управления. Первый бит выводится из четной группы регистров хранения накопителя 1 через элемент 11 считывания и поступает на дифференциальный вход усилителя 15 считывания и далее на вход компаратора 17 первой группы и мультиплексор 19. Через 1/4 часть периода поля управления из накопителя 2 выводится следующий бит, через соответствующий усилитель 15 считывания поступает на инверсный вход компаратора 17 первой группы и далее на вход мультиплексора 19, Аналогичным образом через четверть периода из накопителя 3 считывается третий бит и еще через четверть периода - четвертый бит из накопителя 4. В следующем периоде поля управления последовательно из нечетной группы регистров хранения накопителей 1-4 первой группы выводятся...

Номер патента: 1642522

Опубликовано: 15.04.1991

Авторы: Воротинцев, Гиль, Нестерук

МПК: G11C 11/14, G11C 15/02

Метки: ассоциативного, запоминающего, накопитель, устройства

...поиска, например, на равенство может быть осуществлена путем анализа значения разрада унитарного кода ассоциативного признака, значение которого соответствует значению кода признака поиска и более старшего разряда, Выберем для примера признак поиска, равный девяти, Для его сравнения с унитарным кодом ассоциативного признака, полученным выше, необходимо проанализировать значение восьмого (1/)+1/=9, откуда) =8) и девятого разрядов унитарного кода. Если они не равны (в нашем примере 0 и 1), то признак поиска равен ассоциативному признаку, в противном случае признаки не совпадают. Операции преобразования кода ассоциативного признака и его сравнения с признаком поиска осуществляются в элементе 9 ассоциативного поиска посредством...

Номер патента: 1620556

Опубликовано: 15.01.1991

Авторы: Лысюк, Нестерук, Резничек, Тимофеенко

МПК: E04B 1/74, E04B 1/88

Метки: выполнения, конструкций, покрытия, строительных, теплозвукоизоляционного

...слоя 12 - 36 ч в зависимости от времени года (если работы производятся в простроечных условиях) .Тех нологическая операция нанесения предлагаемого теплозвукоизоляционного слоя асбестита может быть выполнена также в условиях заводского производства. Тогда, используя добавочный подогрев или сушку, возможно сокрагцение сроков твердения на 20 - 45%.При отверждении изоляционного слоя обеспечивается его высокая адгезионная прочность и совместность работы с несущей конструкцией при ее изгибных колебаниях (акустическое требование) благодаря наличию полидиизоциатной прослойки, продифундировавшей в тело конструкции, В результате конструкцию можно рассматривать в первом приближении как задемпфированную с высоким показателем модуля...

Номер патента: 1585520

Опубликовано: 15.08.1990

Авторы: Громыло, Нестерук

МПК: E21C 41/18

Метки: выемки, ископаемого, подземной, полезного, селективной

...угля. Перед началом очистных работ комбайн 1 в конце лавы зарубывается на новую полосу, при этом распорное устройство 4 находится вдоль комбайна 1 в транспортном положении, Рабочий ход комбайна 1 указан слева направо по направлению стрелки Б. Каждый очистной цикл начинается с выемки породного прослойка 6 дополнительным исполнительным органом 3, причем распорное устройство 4 приводится в рабочее положение и перемещается комбайном 1, осуществляя поддержку верхней пачки угля 5 в зоне работы дополнительного исполнительного органа 3.1585520 2 А-А г Составитель В.Сердактор Т. ЛазоренкоТехред М.Моргентал Корректор М, Самборская акаэ 2313 Тираж 394 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035,...

Номер патента: 1531167

Опубликовано: 23.12.1989

Авторы: Гиль, Касяненко, Нестерук

МПК: G11C 11/14, G11C 15/02

Метки: ассоциативное, запоминающее

...не влияет на разряды регистров признака, не находящиеся в зоне дополнительных репликаторов-переключателей. 15В момент, когда на токопроводящую шину репликаторов-переключателей подается импульс тока вывода, разряды ассоциативного признака опроса поступают во второй дополнительный ре . гистр 18 вывода, а разряды ассоциативного признака информационной страницы - в первый дополнительный регистр 17 вывода. При этом информационная страница, находящаяся в том же адресном сечении, параллельно перемещается в основной регистр 12 вывода. Продвигаясь по дополнительным регистрам вывода, разряды ассоциативного признака опроса и ассоциативного призна ка информационной страницы, разряд за разрядом, поступают по второму 10 и четвертому 21...

Номер патента: 1479472

Опубликовано: 15.05.1989

Авторы: Андрейчикова, Бугаев, Нестерук, Романов

МПК: C08K 3/22, C08K 3/30, C08K 7/12 ...

Метки: композиция, напольных, покрытий, полимерная

...У 2,5 ОСТ 63,8-81, например образующиеся при отделке салона кузова лег. кового автомобиля отходы пленочногО материала по ТУ 6-19-203-82.В качестве пылеобразных отходов тормозной накладки из асбестовой, композиции используют улавливаемую пыль, образующуюся при механической обработке тормозной накладки легко" вых автомобилей из асбестовой компо 1479472зиции 3-2-58 ТУ 38-114 185-76. Частицы пыли имеют преимущественно волокнистую Форму и размер 10-1000 мкм.Кроме того, в композиции используют серу ГОСТ 127-76 и оксид цинка ГОСТ 10262-73.Композицию и материал на ее основе получают следующим образом.Отходы пленочных лоливинилхлоридных материалов загружают на обогреваемые смесительные вальцы типа ПД 1500 600600 с температурой валков 140- 180 Г,...

Номер патента: 1425781

Опубликовано: 23.09.1988

Авторы: Воротинцев, Гиль, Нестерук

МПК: G11C 11/14

Метки: запоминающего, накопитель, устройства

...вторым 14, третьим 15 и четвертым 16 генераторами ЦНД, и позволяют ввести ЦНД, соответствующие .(р+)-м, (р + + 2)-м, (р+3-м и р+4)-м битам записываемой информации 1 р = 0,4, 8,) в первый 11, второй 12, третий 17 и четвертый 18 регистры ввода информации, продвигаясь по которым, ЦНД поступают к переключателям 10 обмена одноименных групп регистров хранения информации. Подача в провод никовую шину 22 обмена импульса тока вызывает параллельное занесение информации, находящейся в регистрах ввода информации, в регистры хранения информации соответствующих групп3 1425 яс одновременной параллельной передачей ранее хранимого информационногоблока из групп регистров хранения инФормации в соответствующие регистры5ввода и далее выводом его за...

Номер патента: 1406104

Опубликовано: 30.06.1988

Авторы: Выбыванец, Нестерук

МПК: B65H 5/14

Метки: гибкого, захвата, изделия, крупногабаритного, листового, транспортировки

...относительно друга на дозволенный угол и вся рама 1 выгибаетсяпо ранее заданному радиусу, безопасному для кантуемого изделия 9.Дальнейшим подъемом устройствозанимает вертикальное положение, затем производится опускание крюка 14,при этом за счет того, что центр тяжести рамы и кантуемого изделия смещен на величину г (фиг,8) в сторону кантуемого изделия 7, вследствиематериальности последнего и симмет-.ричности устройства, то происходитперегиб рамы совместно с кантуемымэлементом, повышенной гибкости в обратную сторону, т.е. его раскантовка.Учитывая, что рама 1 по своимкраям имеет шарнирно-соединенные сней захваты б, крепящие прч помощипальцев 10 кантуемое изделие 7, удалось надежно выполнить его раскантовкуЦепи 3 соединены между собой...

Номер патента: 1377822

Опубликовано: 28.02.1988

Авторы: Ефимов, Нестерук, Потапов

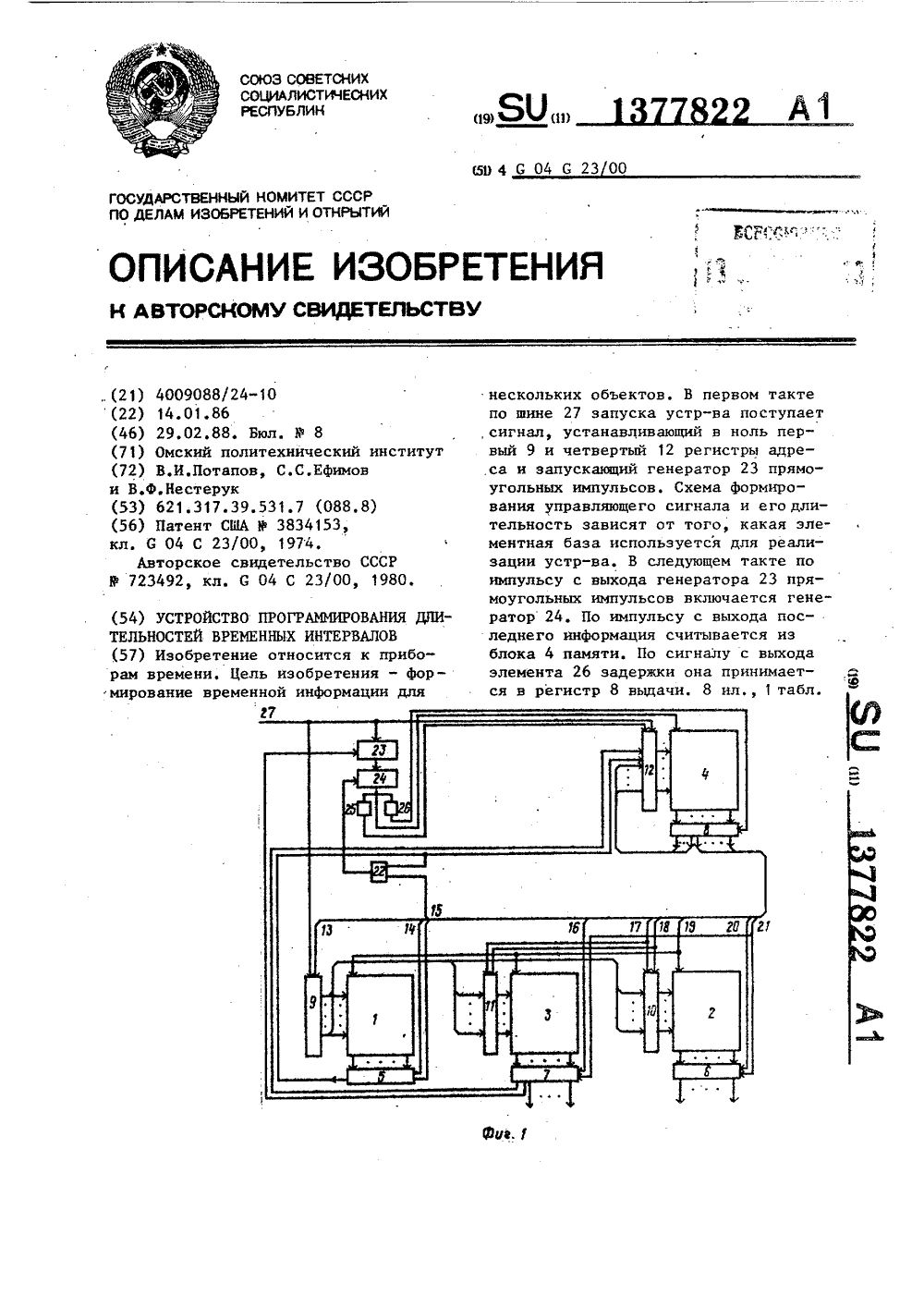

МПК: G04C 23/00

Метки: временных, длительностей, интервалов, программирования

...8. Период Т, сигналов генератора 23 равен выбранной единице времени (например, одной секунде) для измерения временных отрезков (наиболее целесообразное значение единицы времени равно наибольшему общему делителю величин отрезков на фиг. 3 или 2).В следующем такте по импульсу с выхода первого генератора 23 прямоугольных импульсов включается второй генератор 24 прямоугольных импульсов, Период следования импульсов данного генератора должен быть не меньше,чем сЧ 4 ЪП 8 ЬЧ 4 Д 04 Угде Т- длительность считыванияСЧ 4,информации из блока 4 памяти;Т - длительность записи инфорэонмации в регистр 8 выдачиТ - длительность операции нывччитания в регистре 5 выдачи (до появления сигнала переноса)ТА - время задержки сигнала наэлементе 22 И;- время...

Номер патента: 1352644

Опубликовано: 15.11.1987

Авторы: Габышева, Гиль, Нестерук

МПК: G11C 11/14, H03K 19/168

Метки: пороговый, элемент

...дополнительномуотводному каналу 7 продвижения ЦМДв сумматор 1 ЩЦ нли в информационныйканал 9 продвижения 1 ЩЦ. Домен, поступивший в динамическую ловушку ЦМДсумматора ЦК, продвигается в следующую соседнюю динамическую ловушку ЦМДсумматора 1 ЩЦ, если в одной из последующих динамических ловушек ЦМДотсутствует домен, или остается вданной динамической ловушке ЦМД впротивном случае. Домен из информационного канала 9 продвижения ЦМДпоступает в первую динамическую ло-,вушку ЦМД сумматора 1 ЩЦ по каналу 10предпочтительного продвижения ЦМД,если в одной из последующих динамических ловушек ЦИД сумматора ЦИД отсутствует домен, в противном случаепо основному отводному каналу 11продвигается в основной аннигиляторб 1 ЩЦ, где уничтожается,Входные каналы...

Номер патента: 1336228

Опубликовано: 07.09.1987

Авторы: Габышева, Гиль, Нестерук

МПК: H03K 19/168

Метки: пороговый, элемент

...таким образом линейная сумма ЦМД представляет собой позиционный унитарный код числа, поступившего на входы элемента в двоичном коде. Преобразование кодов осуществляется путем умножения каждого 1-го двоичного разряда входного кода на весовой коэффициент, равный 2 и упорядочения полученного числа ЦМД в сумматоре. В результате, в сумматоре формируется последовательность ЦМД, каждый из доменов которой соответствует определенному двоичному коду. Так, наличие доменов в младшей динамической ловушке ЦМД соответствует единице, в соседней двойке, более старшей тройке и т, д. Наличие доменов в десятой по порядку динамической ловушке ЦМД говорит о том, что на входы элементов поступил код числа не меньше десяти.После формирования...

Номер патента: 1332181

Опубликовано: 23.08.1987

Авторы: Ган, Комышник, Нестерук

МПК: G01N 1/20

Метки: пробоотборник, сыпучих

...а в нижней - со спиралевидными лопастями 9 и снабжена подвижной втулкой 10, Втулка 10 имеетв своей нижней части ряд окон 11 иупоры 12. Между упорами 4 внутренней трубы 1 и упорами 12 втулки 10помещены упругие элементы 13, ориентирующие втулку 1 О в исходном поло 15 20 25 30 35 2женин устройства так, что верхний конец втулки 10 находится в полости внутренней трубы 1 ниже ряда окон 3, а окна 11 втулки 10 - ниже открытого конца конусной насадки 8 наружной трубы 2, С помощью троса 14, укрепленного на раме 5 наружной трубы 2, устройство смонтировано на подъемном механизме с возможностью подъема и опускания.Пробоотборник работает следующим образом. С помощью подъемного механизма устройство, опускается в насыпь сыпучего материала, Б момент...

Номер патента: 1330496

Опубликовано: 15.08.1987

Авторы: Верхова, Ган, Горшковская, Кучмистова, Нестерук

МПК: G01N 1/20

Метки: отбора, потока, проб, сыпучего

...в виде ленты, Лопасть бимеет целое число витков.Внутри заборного органа. 1 установлен с возможностью поворота транспортирующий элемент, представляющий собой желоб 7, Желоб 7 укреплен вопоре 8 в верхней части заборного органа 1 и в уплотнительной прокладке9 в его нижней части,Поворот желоба 7 осуществляетсярукояткой 10, В нижней части заборноого органа в его поверхности выполнены сливные окна 11, через которыеудаляются избытки отбираемой пробыУстройство работает следующим образом,При транспортировании по самотечной трубе 2 сыпучего материала последний, воздействуя на лопасть 6вращает заборный орган 1, Через спиралевидную щель 5 материал попадаетвнутрь заборного органа на желоб 7и по нему самотеком удаляется наружу,причем...

Номер патента: 1328846

Опубликовано: 07.08.1987

Авторы: Воротинцев, Гиль, Нестерук, Овчаренко

МПК: G11C 11/14

Метки: доменах, запоминающего, магнитных, накопитель, устройства, цилиндрических

...шину аннигиляторов 11 ЦМД подаются импульсы тока, уничтожающие (1-1) разрядов блока в каждом -м регистре ввода (1=0,К). При поступлении разряда а, в позицию 16 -1)-го дополнительного тока 5 регистра ввода импульсы тока в токопроводящую шину аннигилятора не подаются и осуществляется параллельный ввод блока информации из основного 4 и дополнительных 5 регистров ввода в регистры хранения информации. При считывании блок информации, продвигаясь по регистрам 3 хранения информации, достигает позиции 17 основных переключателей-репликаторов 8 и переводится импульсом тока отрицательной полярности, подаваемым в токопроводящую шину основных переключателей-репликаторов ЦМД, из регистров хранения информации в основной 9 и дополнительные 10 регистры...

Номер патента: 1325685

Опубликовано: 23.07.1987

Авторы: Воротинцев, Гиль, Конторин, Нестерук

МПК: G11C 11/14, H03K 19/168

Метки: магнитный, пороговый, элемент

...переменных, которые по основным каналам 545предпочтительного продвижения ЦМД последовательно заполняют динамические-ловушки 3. Количество заполненных доменами динамических ловушек равно числу поступивших по основным входным каналам ЦМД, но не превосходит величины порога, задаваемого общим числом динамических ловушек, так как оставшиеся после заполнения динамических ловушек домены по основному выходному каналу 8 продвигаются к аннигилятору,где уничтожаются.В зависимости от числадоменов, поступивших в основной канал 6 ввода данных, в старшей динамической ловушке 3, состояние которой определяет значение реализуемой пороговой функции, ЦМП либо присутствует (в случае превышения общего числа поступивших доменов над величиной порога), либо...

Номер патента: 1325560

Опубликовано: 23.07.1987

Авторы: Воротинцев, Гиль, Жижов, Нестерук

МПК: G11C 11/14

Метки: доменного, запоминающего, накопитель, устройства

...и 15 ввода в регистры 7 и 6 выво 1325560да информации. При этом за счет того,что разрядность каждого д-го регистра ввода больше разрядности соответствующего 1.-1 регистра ввода на один5разряд через К тактов с начала генерации информации (К - число регистров хранения в накопителе) на переключатели первой группы поступают 1,2К разряды первого информационного блока, а во второй половине тогоже такта на входы переключателей второй группы поступают 1,2 К разряды второго информационного блока.Для ввода в регистры хранения первого информационного блока в шину 20ввода информации подается импульс тока ввода при нахождении вектора Н,в положении 1. При этом первый информационный блок из позиций 21 переключателей первой группы...

Номер патента: 1325559

Опубликовано: 23.07.1987

Авторы: Воротинцев, Гиль, Нестерук, Саблин

МПК: G11C 11/14

Метки: доменной, накопитель, памяти

...слоем 17.Выводы 18 и 19 мостовой схемы подключены к дифференциальному усилителю считывания (не показан). Цифрами 20-25 обозначены позиции, занимаемые ЦМД во время работы устройства.Предложенный накопитель работает следующим образом.Входная информация в виде последа" вательности импульсов тока инициирует генераторы 4 ЦМД, которые зарождают цилиндрические магнитные домены, поступающие по регистрам 5 ввода информации в позицию 20 переключателя 12 ввода ЦМД и далее, продвигаясь по позициям 20 и 22, в дополнительный регистр 11 вывода информации, откуда выводятся за пределы рабочей зоны кристалла. Если в шину 15 управления подать импульс тока, 1 ЩЦ, продвигаясь по позициям 20 и 21 переключателя ввода ЦМД, попадают в регистр 3 хранения...

Номер патента: 1325557

Опубликовано: 23.07.1987

Авторы: Воротинцев, Гиль, Нестерук

МПК: G11C 11/14, G11C 11/155, G11C 7/00 ...

Метки: доменов, магнитных, считывания, цилиндрических

...последовательностей одновременно достигают шевронных аппликаций первых столбцов 15 в первом и втором элементах растяжения ЦМД. Однако информационный бит во втором элементе растяжения ЦМД поступает под активный датчик 7 на 0,5 периода изменения поля управления Н раньше (вектор Ннаходится в положении 1), чем соответствующий бит в первом элементе растяжения, который оказывается под активным магниторезистором 7 при повороте вектора Н в положении 111. Причем к моменту поступления ЦМД первой информационной последовательности к активному датчику 7 первого элемента растяжения одноименный ЦМД из второй информационной последовательности уже покидает активный датчик 7 второго элемента растяжения ЦМД, что исключает компенсацию выходного...

Номер патента: 1295216

Опубликовано: 07.03.1987

Авторы: Когутяк, Нестерук, Петренко

МПК: G01B 13/02

Метки: направления, перемещений, пневматическое

...на управляющий канал "Запрет" элемента 7. Это приводит к выключению сигнала "1" на прямом выходе элемента 7. На протяжениивсего этого времени сигнал Р =1 присутствует в канале питания элемента 10. Поэтому дальнейшее перемещение экрана 3 вниз относительно датчиков и открытие сопла датчика 2приводит к тому, что сигнал давленияР =1 поступает на управляющий входэлемента 9 в канал питания элемента8, а через время Сэ =сэ, (время задержки сигнала Р =1 инерционным звеном) на управляющий вход "Запрет"элемента 9, Сигнал Р =1, поступившийв канал питания элемента 8, беспре 1295216пятственно проходит в атмосферу,так как на управляющем входе этогоэлемента сигнал с выхода элемента 7уже равен нулю. В это же время сигнал Р= присутствует в канале питания...

Номер патента: 1280473

Опубликовано: 30.12.1986

Авторы: Ган, Комышник, Лебедев, Мельников, Молчанов, Нестерук

МПК: G01N 1/20

Метки: пробоотборник, сыпучих

...до окон 3. Воздух через окна 6 наружной трубы 2 проходит по межтрубному пространству, закру- чивается в неподвижной лопасти 9 и через окна 3 внутренней трубы 1 поступает внутрь ее, где захватывает материал и транспортирует его в разгрузитель. По мере погружения происходит послойный отбор материала и его транспортирование в разгрузи- тель. Наличие постоянной пробки из материала между окнами 3 и открытым концом внутренней трубы 1 предотвращает подсос материала и способствует послойному пропорциональному отбору пробы по всей высоте насыпи.При достижении устройством дна насыпи механизм подъема и виброприФвод 5 выключаются и включаются исполнительным механизмом 14. При этом стопоры 12 освобождают неподвижную втулку 10 внутренней трубы 1,...
