G05B — Регулирующие и управляющие системы общего назначения; функциональные элементы таких систем; устройства для контроля или испытания таких систем или элементов

Номер патента: 255431

Опубликовано: 01.01.1969

Авторы: Виноградов, Всесоюзный, Ефроймович, Котиков, Пирожников, Филин, Черной

МПК: G05B 19/02

Метки: программного

...программы выполнены ввиде вставных (съемных) пластин из изоляционного материала, на которых смонтированы кремниевые диоды, коммутируемые с,помощью системы токосъемных шин.Вывод управляющих команд от технологических программ 5 к катушкам реле Р Рг и 20Рз декондирующего устройства 3 осуществляется многопозиционным переключателем 4,позволяющим простым поворотом ручки выбрать из блока технологическую программувыплавки стали требуемой марки. Шаговый 25искатель 7, управляемый дискриминаторомлогического анализа, поочередно выдает импульсы на программы 5 блока.Устройство работает следующим образом,Перед началом плавки сталевар устанавливает переключатель 4 в позицию, соответствующую требуемой программе выплавки стали, При...

Номер патента: 255668

Опубликовано: 01.01.1969

Авторы: Воесог, Ногтиков, Тер, Чекрыжов

МПК: G05B 19/12

Метки: станками

...7.Работа устройства происходит следующим образом. При транспортировании кинопленки лентопротяжным механизмом 1 изображение информационных меток проецируется на фоточувствительную поверхность скаццстра 2 в виде последовательности освещенных и це освещенных участков. Прц сканированииизображения вдоль фоточувствительной поверхности напряжением генератора развертки пространственная последовате,чьцость освещенных участков с помощью детектора 10 преобразуется во временную последовательность импульсов напряжения.С выхода детектора импульсы поступаютна вхо 1 усилителя-формирователя, а затем подаются в блок преобразования последова тельного кода в параллельный. После этогопо команде цз блока управления информация в виде пара,ллельцого кода...

Номер патента: 255682

Опубликовано: 01.01.1969

Авторы: Демидов, Егоров, Посохни, Хижн, Черн, Шанаев

МПК: G05B 15/00, G06G 5/00

Метки: клапан, электропневматический

...(У,) поступают на обмотку электромагнита б. При появлении импульса У,заслонка б, преодолевая усилие пружины 9, притянется к якорю электромагнита и закроет слив воздуха через правое сопло 8. В полости между соплом 8 и дросселем 7, а следовательно, и на выходе а ЭПП появится пневматическое давление, равное Р, Расход на выходе а определяется сечением дросселя 7 и давлением Р 1. Левое сопло 8 в этот момент окажется открытым, пневмопитание, пройдя дроссель 7, будет свободно сливаться через открытое левое сопло, и на выходе б установится атмосферное давление или небольшой вакуум.Давление с выхода а электропневматического преобразователя 1 поступает на вход элемента 10, т, е. в полость над мембраной, в результате чего двухстабильная...

Номер патента: 256011

Опубликовано: 01.01.1969

Автор: Макаров

МПК: G05B 19/08

Метки: агрегатами, массосмесительными, программное

...с датчиком нагрузки 4, соединенным с электроприводом 5, подключенным к массосмесительному агрегату 6, Раствори- тель вводится дозатором 7 по программе и по сигналам от датчиков предельного значения статического электричества 8 плп предельной нагрузки 9, или температуры 10.О Устройство работает следующим образомИзменение длительности между отсчетными импульсами с учетом нагрузки осуществляется при подключении выхода датчика нагрузки в разрядную цепь конденсатора С 1 через потенциометр Яправый триод лампы Л, на анод которой подается переменное напряжение от датчика нагрузки и отрицательное смещение - через потенциометр Р, При этом сетки триодов получают отрицательное смещение с конденсатора С 1. До включения контакта Р 1 конденсатор С 1...

Номер патента: 256012

Опубликовано: 01.01.1969

Авторы: Захаров, Шумилов

МПК: G05B 11/06

Метки: ограничения, постоянного

...диод 2 и передается на выход ограничивающей схемы, а с резистора 9 - на обмотку 1 Г 1, где при соответствующем включении обмотки К создается магнитный поток, противоположньш входному. Это способствует запираншо диода 3,Если через управляющую обмотку 1 т 2 пропустить входной ток, то ток на выход ограничивающей схемы не сможет протекать до тех пор, пока указанные потоки не станут равными. До этого момента выходной ток ограничителя определяется только значением опорного напряжения и не зависит от входного тока. При дальнейшем увеличении входного тока диод 3 приоткрывается, а диод 2 начинает запираться, уменьшая ток через резистор 9, что соответственно уменьшает поток по обмотке % и способствует быстрому увеличению тока на выходе...

Номер патента: 256127

Опубликовано: 01.01.1969

Авторы: Колганов, Прошкин

МПК: F27D 11/10, F27D 19/00, G05B 11/00 ...

Метки: дуговых, л1ощности, регулятор, электрогидравлический, электропечей

...чертеже схематически изображен электрогидравлическтш регулятор.Описываемое устройство содержит силовой золотник гидроусилитсля 1, управляющий золотник 2 усилителя, флюгер 8, выполненньш заодно с управляющим золотником 2, сопла 4 и 5, управляющие силовым золотником 1, и электромеханический преобразователь б.Элекгромеханический преобразователь прн отсутствии на нем разбаланса удерживается потоком жидкости, воздействующим на флюгер 3, в таком положении, что сопла 4 и 5 открыты полностью, а подвнжньш распределитель силового золотника находится в нулевом положении. В случае возникновения разбаланса электромеханический преобразователь стремится повернуть управляющий золотник вокруг своей оси, чему препятствует сила кинетической энергии...

Номер патента: 256369

Опубликовано: 01.01.1969

МПК: G05B 19/40

Метки: двигателем, магнитоэлектрическим, шаговым

...кода команды с числом отработанных шагов ШД,Приход запускающего импульса на вход формирователя 5 вызывает его срабатывание, при котором формируется импульс для схем И 2 длительностью -сопз 1 с задержкой т 1 относительно входного. При поступлении сигнала с интегрирующей цепочки формирователь 5 через время т формирует импульс для электронного коммутатора и схем сравнения кодов, а также через тз=т+тз - импульс длительностьюдля схем И 2.Формирователь 5 по входу от интегрирующеи цепочки 4 имеет пороговую чувствительность.В исходном положении под напр находятся две обмотки ШД. С посту на вход схемы сравнения 8 цифрово256369 Предмет изобретения Состаш Терея ль Б, ВочковП. Курилко Редактор Л. орректор Г. П. Шильма текина аказ 574...

Номер патента: 256392

Опубликовано: 01.01.1969

Авторы: Марть, Ндин, Цыпнн

МПК: G05B 23/02

Метки: abtomiathheckoro, допускового

...собой усилитель с 1 б делителем напряжения, составленным цз последовательного соединения контролируемого сопротивления Л и добавочного, неизменного во всем диапазоне резистора Л, на входе (прц контроле напряжений сигнал подается на срелнюю точку делителя), Выходной сигнал преобразователя разлагается фазочувствцтельцым выпрямителем Л ца цапряжецпя, процорццо.нальные активной (црц управлении фазочувствцтельным выпрямителем непосредственно напряжением от программируемого источника) ц реактивной (цри управлегцш фазочувствптельцым выпрямителем напряжением, фаза которого сдвинута фазовращателем 4 ца четверть лерцода) составляющим контролцруе мого параметра. Последние поочередно сравни256392 Согнал яеиспрпаносгпо Составитель В. П. Махнанов...

Номер патента: 256393

Опубликовано: 01.01.1969

Авторы: Песчанский, Срибнер

МПК: G05B 19/00, H03M 1/66

Метки: код-аналог, лзователь, магнитоэлектрический, преобр

...код в угол поворота вала.Известны магнитоэлектрические преобразователи код - аналог, содержащие ротор с двумя явновыраженными полюсами и статор в виде кольцевого магнитопровода с радиальными выступами.Недостатг(оог указанных преобразователей является большая сложность системы, вследствие наличия сложных дешифрирующих устройств для цифрового представления на табло информации, заданной в параллельном коде.Предлагаемое устройство отличается от известных тем, что в нем статор состоит из гг колец, сдвинутых относительно друг друга на 1/и окружности, внутренние отверстия которых имеют форму, обеспечивающую переменный воздушный зазор, соединенны.; п соединительными участками магнитопровода с разрывами для магнитопроводящих вставок задающего...

Номер патента: 256397

Опубликовано: 01.01.1969

Авторы: Инструмента, Песчанский, Срибнер, Украинский, Шраго

МПК: G05B 19/02, H03M 1/66

Метки: аналог, код, магнитоэлектрический

...из двух половин, между которыми помещена обмотка электромагнита. Это позволяет увеличить срок его службы.На фиг. 1 показано устройство преобразова теля; на фиг. 2 - таблица кода 2 из 5.Преобразователь состоит из сдвоенного статора, сдвоенного ротора и воспринимающего элемента в виде магнитоуправляемого контакта 1, 2Статор представляет собой кольцевой магнитопровод 2 с десятью радиальными выступами 3, в разрывы которых при помощи электромагнитов 4 могут входить м агнитопроводяшие вставки 5. Ротор состоит из электромаг нита с катушкой б и полюсных башмачков 7 и 8 в виде выступов под углом 120. При помощи вала 9 он соединен рабочим органом станка.При подаче на преобразователь комбинации сигналов согласно кодовой таблице (фиг. 2) в...

Номер патента: 256407

Опубликовано: 01.01.1969

Авторы: Порохин, Реитель

МПК: G05B 11/60

Метки: гидравлический, дистанционный, следящийпривод

...агрегата 1ерез сошку 2 на шток 8 поршень всздействуег через замкнутые объемы в гилроцилинлре15 4 ца его корпус, сдвигая его вместе с корпусом 6 золотникового устройства относительнозолстци 1,а 7 и с)кима 51 Возвратное пружинноеустроцстВО 8. Полвелснное к зол 01 нику даВление пропускается в ту илиную полость гил.20 ,сцилилра 15, сдвигает поршец. последнего,сжмая ВозВрдтныи пржиниыц механизм т 4и зылавл;Вая из другой полости масло череззолотццковое устройство в соответствующуополость гидр оцил ицлр а 4. При этом сдвигает 25 ся поршень гилроцилинлра 4 и вылавливаетмасло из противоположной его полости череззочогниковое устройстзо на слив,При отсутствии возлействия на управля:ощи агре.:т золотцпковое устройство устацс 30 лецо,:р...

Номер патента: 258421

Опубликовано: 01.01.1970

Авторы: Зимин, Чернухин

МПК: G05B 11/01

Метки: следящая

...низких трсбованцях к величине сдвига по фазе между опорным напряжением и напряжением сиг нала и к форме кривой напряжения сигнала.Принципиальная схема предлагаемой сле.дящей системы приведена на чертеже,Сигнал разбалацса ца выходе схемы сравнения усиливается предварительным усилитеЗ 0 лем пеоеменцого тока, собранным па транзи258421 Предмет изобретения Составитель Г. КотоваРедактор Л. А. Утехина Техред Т. П. Курилко Корректор Г, П, Шильм Заказ 833/15 Тираж 499 ПодписноеЦНИИПИ Комитета по делам изобретенй и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 4/5 пография, пр Сапунова сторе Т далее фазочувствительным усилителем, рабстающим на дифференциальную нагрузку, собра.,ным на транзисторах Т. и Та. Затем в каждом канале...

Номер патента: 258423

Опубликовано: 01.01.1970

Авторы: Игнатенко, Скаргин

МПК: G05B 19/02

Метки: программное

...соответствующую цепь, и импульсы поступают на секцию суммирующего механизма. Причем для каждой частоты, выдаваемой импульоным генератором, в диске селективно-распределительного устройства выполнено по два концентрических ряда отверстий, что позволяет подавать импульсы на прямые или обратные входы механизма,Программа на программном устройстве задается набором штекеров 8, включаемых в соответствующие отверстия 3 программирующего диска. За время поворота пропраммирующего диска на один шаг задающий диск совершает один или несколько полных оборов.В зависимости от программы, заданной на селективно-распределительном устройстве, штекеры нажимаются и сопровождаются на шаг поворота программирующего диска.В результате сложения или вычитания можно...

Номер патента: 259226

Опубликовано: 01.01.1970

Автор: Артамонов

МПК: G05B 11/01

Метки: воздействием, производной, пропорционально-интегральный, регулятор, цифровой

...регулирующего воздействия.Регулирующее воздействие вычисляется поформулерпт) = (хпт) - х(п - 1)Т +и+ хпТ) + КДхаТ),где .хпТ) - огклонение в цифровой форме текущего значения регулируемой величины;рпТ 1 - регулирующее воздействие;К - коэффициент, определяющий постоянную .времени интегрирования,В начале каждого цикла сумматор устанавливается в нулевое положение, в регистре 11 хранится цифровое значение регулирующего воздействия, вычисленное за (и - 1) -й цикл, регистр 8 установлен в нулевое положение, в регистре 4 записано цифровое значение отклонения за (и - 1) -й цикл, в регистрах 5 и б - интегральная составляющая и остаток от деления интегральной составляющей соответственно за (и - 1) -й цикл.В начале такта измерения через схему...

Номер патента: 259227

Опубликовано: 01.01.1970

Авторы: Горохов, Кобзев, Новосёлов

МПК: G05B 13/02

Метки: комбинированный, привод, следящий

...3 в основной контур 4 поступит постоянная величина, обеспечивающая минимальную ошибку. В этом режиме блоки реле 16 и 17 отключают устройства б и 10, которые не изменяют своих выходных величин при наличии ошибки в системе.При работе системы на постоянной скорости блок реле 16 отключает устройство 2 и подключает устройство б, причем знак интегрирования соответствует знаку скорости. При появлении ошибки в системе интегрирующее устройство б изменяет свою выходную величину,5 10 15 20 25 30 35 40 45 50 которая перемножается в множительном уст. ройстве 7 с компенсирующим сигналом, поступающим с дифференцирующего устройства 8.Часть компенсирующего сигнала с дифференцирующего устройства 8 компенсирующего ошибку, пропорциональную скорости...

Номер патента: 259228

Опубликовано: 01.01.1970

Авторы: Дралюк, Синайский, Цимбаловь

МПК: G05B 11/36

Метки: дифференциального, настройки, пропорционально-интегрально, регулятора

...скачкообразное изменение сигнала рассогласования на входе регулятора в разомкнутом состоянии системы, регистрируют выходные сигналы регулятора и объекта регулирования, измеряют запаздывание выходного сигнала объекта регулирования относительно выходного сигнала регулятора и в соответствии с ним изменяют коэффициенты усиления по пропорциональному и дифференциальному каналам до получения минимального времени запаздывания при сохранении интегрального характера выходного сигнала ооъекта регулирования.рить и упростить процетора.На фиг. 1, 2, 3 приведены графики, иллюстрирующие предлагаемый способ,Кривыеизображают сигнал на выходе регулятора, кривые 2 - на выходе объекта регулирования.На фиг, 1 изображены кривые для интег рального...

Номер патента: 259231

Опубликовано: 01.01.1970

МПК: G05B 11/01

Метки: 259231

...или дискретно регулировать частоту следования импульсов. Функционально-логический блок представляет собой блок нелинейности с четной квазипараболлической амплитудной характеристикой и зоной нечувствительности,Допустим, что в первоначальный момент и ключей открыты, а ключи, начиная с (и + 1) до т закрыты. Величина сопротивления между точками А и В определяется сопротивлением непрерывного регулирующего элемента 1 и сопротивлением подключенных балластных резисторов от 1-го до и-го.Управляющий сигнал О поступающий на вход элемента 1, плавно изменяет его сопротивление и, следовательно, сопротивление между точками А и В, Блок управления 4 настроен так, что при подходе непрерывного регулирующего элемента 1 по какому-либо из параметров к...

Номер патента: 259232

Опубликовано: 01.01.1970

Авторы: Буцерога, Зморович, Таций

МПК: G05B 23/02

Метки: вибрационных, испытаний, объектов, электромеханических

...который затем анализируют с помощью 20 электронной цифровой вычислительной машины и исключают из него нестационарные участки, что обеспечивает высокую стабильность исходного случайного процесса и позволяет замыкать обратную связь по АЧХ объекта уп равления, так как в линейных системах пристационарном входном сигнале спектральная плотность выходного сигнала однозначно определяется этой характеристикой и с помощью коррекции параметров блока формирования можно компенсировать нестационарность ди259232 Составитель И. Н. ШуваловаРедактор Г. С. Громова Техред 3. Н. Тараненко Корректор С. М. СигаЛ Заказ 875/7 Тираж 499 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прн Совете Минпс 1 ров СССР Москва Ж.35, Раушская наб д. 46...

Номер патента: 259498

Опубликовано: 01.01.1970

Авторы: Марть, Ндин, Прокунцев, Ццп

МПК: G05B 1/01

Метки: амплитудно-дифференциальный, нуль, орган

...0 вход триггера 11, управляющего клапанами 9 ди сд Предлагаемое устройство относится к области электр оизм ер ительной техники.Известный амплитудно-дифференциальный нуль-орган по авт. св.207481 содержит катодные повторители, последовательно с ними соединенные однополупериодные выпрямители, усилители, ограничители, схему ИЛИ, триггер со счетным входом и последовательно соединенные сравнивающее устройство, клапан считывания результата сравчения и усилитель. Известный нуль-орган не обеспечивает необхомую точность при сравнении напряжений, винутых на угол, близкий к 180.Предложенный нуль-орган о-лчается от известного тем, что содержит дополнительные клапаны, причем входы сравнивающего устройства соединены с выходамп дополнительных...

Номер патента: 259953

Опубликовано: 01.01.1970

МПК: G05B 1/01

Метки: входного, выделения, нулевого, сигнала, уровня

...величины сигнала 25 к уровню, устанавливаемому регулятором 7порога сброса, обычно нулевому, каскад 1 фиксирует этот момент и выключает ключ б срабатывания. Пороговый каскад 4 возвращается в исходное состояние и,вьислючает ключ 30 8 сброса. После этого устройство готово к го диапазона тот, к коллекттеля;подклюуправляющии м ключа сбросвания соедигового каскаавляемый почастотно зких час ра усил сброса, выходо срабать дом поро люч, упр На фиг. 1 изображен аемого устройства, Устройство состоит из броса, включенного в хема предлалок порогового каскада коллектор входного С целью расширенияустройства в сторону нитору входного транзисточан пороговый каскадвход которого соединен сса, а регулятор пороганен с управляющим входа...

Номер патента: 259982

Опубликовано: 01.01.1970

Авторы: Васильев, Гагулин, Куцоконь, Печкуров, Смирнов, Элинсон

МПК: G05B 11/01

Метки: кинематической, погрешности, цепи

...число проверяемой цепи,Выход преобразователя 2 подключен к однох 1 у из входов элекгронцого блока 5. К сго другому входу подключен через фазовращатель 4 выход преобразователя 3. Электронный блок 5 управляет раоотой элсктродвцга 3 нввннз ихззы 11 втенин 0.10001 он ьвя 9 в 1."о 1,ротором фазоврашателя 4 и с датчиком 7 утловых или линейных перемещений, выход которого подключен к регистрирующему устройству 8.Устройство работает следующим образом.В исходном состоянии электродвигатель 6 устанавливает ротор фазовращателя 4 в такое положение, чтобы сигнал на выходе электронного блока 6 равнялся нулю, При повороте быстроходного конечного звена проверяемой цепи 1 на угол гр вал преобразователя 3 также поворачивается на угол гр, а вал...

Номер патента: 259985

Опубликовано: 01.01.1970

Авторы: Гончаренко, Дидык, Институт, Крыжановский, Сафраган, Чугунный

МПК: G05B 13/02, G05B 19/16

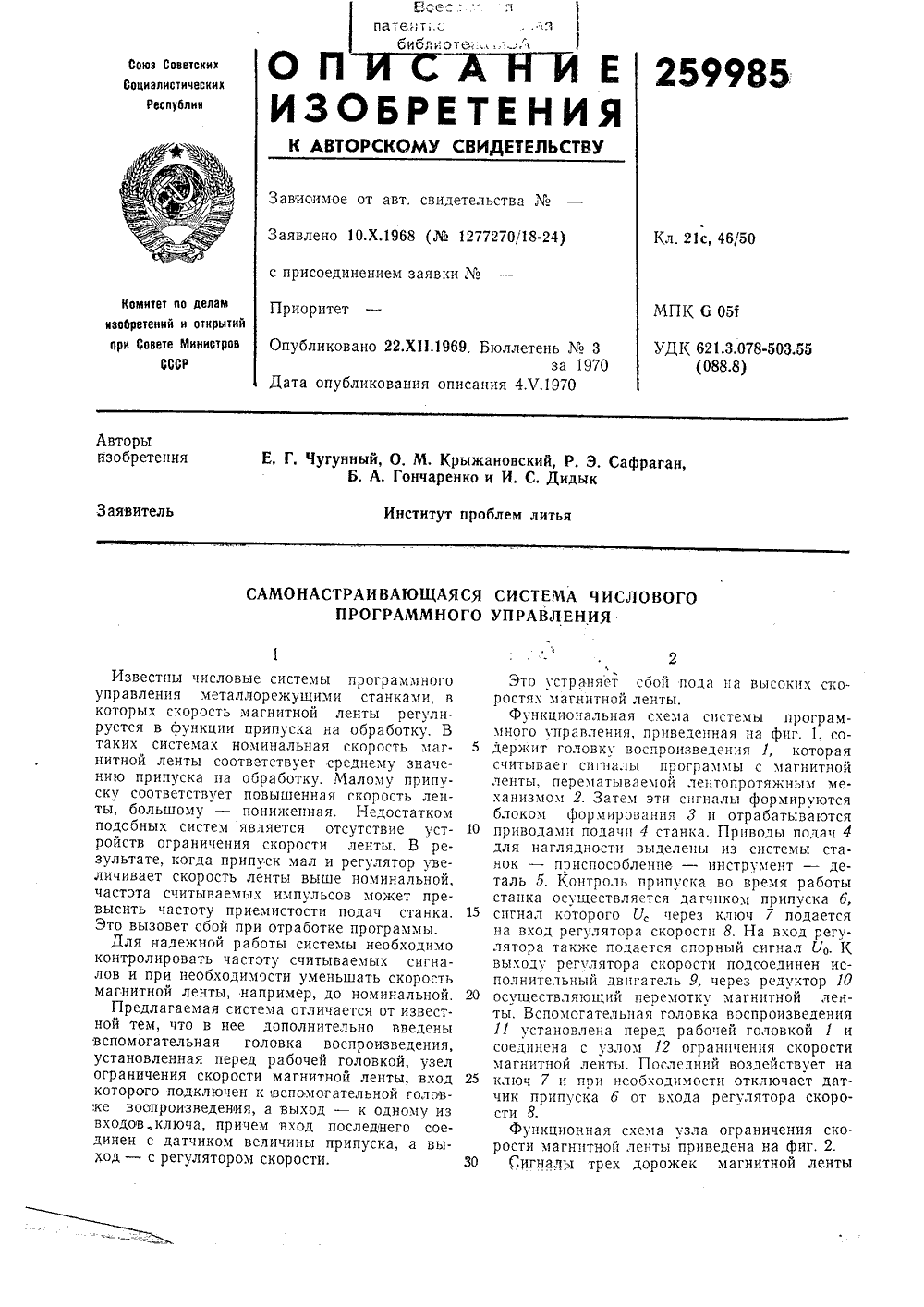

Метки: программного, самонастраивающаяся, числового

...ключ 7 и при необходимости отключает датчик припуска 6 от входа регулятора скорости 8.Функционная нрости магнитно30 Сигналы треи(по одной на координату) со вспомогательной головки воспроизведения 11 через усилители-формирователи 18 поступают на вход счетчиков 14. При переполнении любого из счетчиков на выходе элемента ИЛИ 15, выполненного на базе статического триггера, возникает прямой или инверсный сигнал, который поступает на один из триггеров 16. В результате по сигналу триггеров 16 ключ 7 отключает напряжение сигнала /, и скорость лентопротяжного механизма уменьшается до номинальной.Генератор 17 используется для установки счетчиков 14 в нулевое положение. Частота генератора и емкость счетчиков выбраны таким образом, что переполнение...

Номер патента: 260011

Опубликовано: 01.01.1970

Авторы: Клисторин, Ковалев, Электрометрии

МПК: G01R 19/02, G05B 1/01

Метки: действующих, значений, компаратор, напряжений, разновременного, сравнения

...закорочен коммутирующим элементом 3, вследствие чего запоминающая емкость 9 заряжена до напряжения на фогосопротивлении 8. Запуск компаратора осуществляют подачей импульса на вход синхронизации триггера б и вход кипп-реле 11.2 О Перепады напряжений, возникающие на выходах триггера б, воздействуют на переключатель 1 и коммутирующий элемент 3. Переключатель переключает лампу накаливания 7 с одного из сравниваемых напряжений Ь, на другое Ь, а коммутирующий элемент 3, размыкаясь, подключает выход фотопреобразователя 2 ко входу индикатора 4 рассогласования.Если напряжение У не равно по действуюЗо щему значению напряжению Ь 1, то и мощ260011 Предмет изобретения Редактор федотов Техред Т. П. Курилко Корректор Л, В, Вши саз 931/8 Тираж 499...

Номер патента: 260284

Опубликовано: 01.01.1970

Авторы: Гул, Институт, Лисицын, Попов

МПК: G05B 19/408, G06F 9/06

Метки: ссср

...- в регистр времени 6, а код величины команды чеоез дешифратор 3, управляемый регистром адреса, заносится в соответствующий данному адресу исполнительный регистр 6.Одновременно записанные на отдельнойдорожке ленты спнхропмпульсы поступают со считывающего блока на счетчик синхроимпульсов 2. Когда код времени занесется в 0 регистр времени, сигнал об этом со счетчика260284 Составитель Е. Я, ЛанцбургРедактор Л. Мутовкина Техред Т. П, Курилко 1(орректор А. А, Березуеав Заказ 162 Ь/4 Тираж 500 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва У 1(.35, Раушская наб., д, 45 Типография, пр. Сапунова, 2 синхроимпульсов отпирает схему совпадения 7, и импульсы с генератора 8 начинают поступать на регистр...

Номер патента: 260572

Опубликовано: 01.01.1970

Авторы: Муханов, Телис, Шигин, Шлафер

МПК: C12C 7/06, G05B 11/58

Метки: процессасолодазатирания

...получается на выходе звена выпрямления сигнала.Выходной сигнал регулятора формируется элементом сравнения б, поступает на усилитель 17 мощности и через выключающее реле 20 подается на исполнительный механизмвых)Сущность предлагаемого устройства для регулирования процесса затирания солода заключается в следующем.При появлении положительного и .возрастающего сигнала ошибки, т. е. Р - Рз) О и (Р- Рз) ) О на,выходе элемента 4 появляется сигнал, равный разности Р - Ркоторый через клапан К - ИЛИ 21 поступает в первую измерительную камеру элемента сравнения б, и через переменцый дроссель 9 и объем 14 - во вторую измерительную камеру, так как давление в первой измерительной камере возрастает быстрее, чем во второй. Сопло Сз элемента б...

Номер патента: 260990

Опубликовано: 01.01.1970

Авторы: Кринецкий, Миронов, Морозов

МПК: G05B 7/00

Метки: переключениянасосов

...Выход 3 преобразователя 1 подключен к пятимембранным элементам сравнения 4 и 5, к которым также подключены канал б второго параметра и задатчик 7 зоны гистерезиса, Выходы элементов 4 и 5 соединены с выходными пневмоэ - трическими преобразователями 8 и 9,Выходное реле 10 подключено к источнику питания через нормал но разомкнутые контакты 11 и 12 преобразователей 8 и 9 соответственно, Нормально разомкнутый контакт 13 реле 10 шунтирует контакт 11 преобразователя 8,Устройство работает следующим образом, С помощью преобразователя 1 задается требуемая линия переключения, рабочая точка которой в каждый момент времени определяется значением первого параметра. Выходной сигнал Р преобразователя с помощью элементов сравнения 4 и 5...

Номер патента: 261098

Опубликовано: 01.01.1970

Автор: Тризна

МПК: G05B 19/06

Метки: металлорежущими, привод, программного, реверсивный, систем, станками

...пазами 15, в которые могут свободно проходить по своей ширине делительные диски. Со стороны фрикционнои муфты фиксаторы имеют по одному жесткому 16 и одному упругому 17 клину, которые через шарики 18 и сухарики 19 в четырех точках прижимают друг к другу ведомые и ведущие диски фрикционной муфты. Шлицевой валик шлицами соединен с шайбами 20, якорем 21, а также с ходовым винтом рабочего органа (на чертеже не показан). По обеим сторонам якоря, неподвижно связанного с шлицевым валиком, прикреплено к корпусу два электромагнита 22, Две пружины 23 удерживают якорь в среднем положении,Работает привод следующим образом.Вращение от шкива 9 через фрикционную муфту 8 передается обоймам Б и 6, которые вращаются вместе с шлицевым валиком 13 и...

Номер патента: 261519

Опубликовано: 01.01.1970

МПК: G05B 17/02

Метки: 261519

...сигналы: У - делимое и Р - делитель (выполняется на электронном устройстве деления); первый сглаживающий фильтр 9, имеющий передаточную функцию У(5) и предназначенный для подавления высокочастотных составляющих во входном сигнале; квадратичный детектор 10, осуществляющий опер ацию умножения действующих на его вход сигналов (выполняется на электронном умножителе); квадратор 11, осуществляющий операцию возведения в ивадрат выходного сигнала эталонной модели (выполняется на электронном умножителе); и второй сглаживающий фильтр 12 с передаточной функцией У,(5), осуществляющий операцию подавления высокочастотных составляющих во входном сигнале.На чертеже приведены следующие обозначения: 6 в сигн управления; У в сигн помехи, действующий...

Номер патента: 261787

Опубликовано: 01.01.1970

Авторы: Петроченко, Стерлин, Тагаевс

МПК: G05B 19/44

Метки: библиотека, йлтгитпо, тг, хнйчбс1

...срабатывание первогоразряда командоаппарата 1 и в первой изпневмолинии 2 появляется давление, которое,45 поступая на соответствующие входы и блоки3, 4 и 5, включает элементы задания параметров первого участка программы,Во время обработки восходящего участкапрограммы в линиях 11 и 12 сохраняется ну 50 левой сигнал, контакт 13 замкнут и обеспечивает поступление воздуха от источника питания через элемент задания блока 3 сначала впневмолинию 20, а затем - через замкнутыйконтакт 21 и узел 16 постоянства расхода -55 в пневмоемкость 27, Давление в пневмоемкости растет линейно и через нормально замкнутый контакт 17 передается на повторитель 26,формирующий выходной сигнал программирующего устройства в линии ЗЗ, Одновременноб 0 давление из...

Номер патента: 262165

Опубликовано: 01.01.1970

Автор: Гуров

МПК: G05B 1/01, G05B 13/02

Метки: нуль-орган, самонастраивающийся

...по достижении им уровня отсечкиперехода база - эмиттер транзистора послед 10 ний запирается. Напряжение на конденсатореповышается за счет заряда током, протекаю.щим через резистор 7 и диод 12. Сигнал кор.рекции, снимаемый с конденсатора, повыша.ет выходное напряжение усилителя до значе15 ния, при котором транзистор отпирается,шунтируя ток заряда конденсатора на землю,и прекращая тем самым дальнейшее повыше,ние сигнала коррекции. Диод 12 препятствует.разряду конденсатора через открытый пере 20 ход коллектор - эмиттер транзистора.Таким образом, устройство самонастраивается, Область включения коррекции разграничена только уровнем отсечки детектора,Это позволяет повысить точность настройки25 нуля тем, что порог чувствительности схемы...
