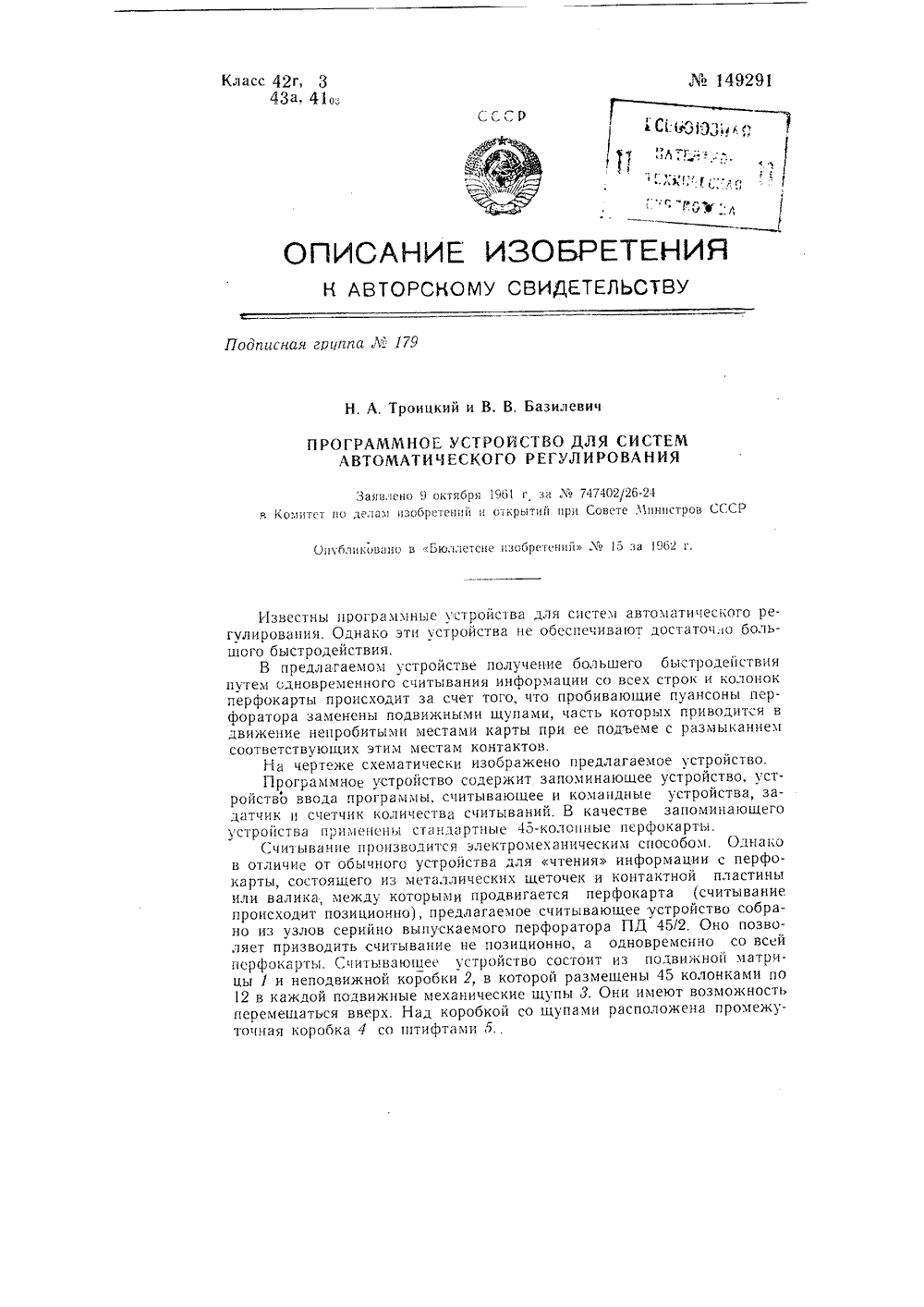

Номер патента: 149291

Опубликовано: 01.01.1962

Авторы: Базилевич, Троицкий

МПК: G05B 19/14

Метки: программное, систем

...16, укрепленного на главном валу 17 устройства, который, в свою очередь, приводится в движение от электродвигателя через редуктор и фрикционную муфту. Главный вал устройства начинает движение по команде, поступающей из схемы управления программным устройством, Для случая, когда считывание информации с каждой карты следует производить несколько раз, прежде чем она будет заменена другой, предусмотрено специальное устройство - задатчик количества считываний, который собран на серийно выпускаемом промышленностью счетном реле Е. Он позволяет задавать количество считываний с одной перфокарты от 1 до 75 раз, Схема задатчика построена так, что при каждом считывании в нее дол)кен поступать импульс, характеризующий конец производственного...

Номер патента: 149487

Опубликовано: 01.01.1962

Автор: Абрамович

МПК: G05B 19/12

Метки: программный, регулятор, системой, фотоследящей

...двигателя осуществляется через кулачковук муфту так, что при необходимости эта связь нарушается,и не мешает откидыванию кронштейна лентопротяжного механизма. Программирующая кривая наносится на диаграммную бумагу 9.Оба фотосопротивления соединены в мостовую схему переменного тока, напряжение на выходе которой равно нулю, когда фотосопротивления расположены симметрично относительно программирующей кривой, При смещении фотосопротивлений относительно этой кривой одно из иих осветится сильнее, а другое - слабее. В результате этого равновесие моста нарушится и на выходе его появится напряжсние, кото149487 рое подается на первичную обмотку трансформатора, вторичная обмотка которого включается в разрыв между управляющей сеткой Лампы и...

Номер патента: 149580

Опубликовано: 01.01.1962

Автор: Лавров

МПК: B65H 23/00, G05B 11/10

Метки: времени, движения, интервалов, листопрокатного, обратно, отработки, полосы, проката, пропорциональных, системе, скорости, стана, толщины

...приведена на чертеже.Напряжение от тахогенератора 1 после замыкания контакта 2 и размыкания контакта 3 прикладывается к конденсатору 4 через сопротивление 5. Параметры сопротивления и конденсатора выбраны так, что изменение напряжения на обкладках конденсатора от нуля до напряженияравного приложенному в точках б - 7 устройства, происходит по линейному закону. С другой стороны время нарастания тока в об мотке 8 магнитного усилителя, которая включена через диод 9 параллельно конденсатору 4, от нуля до тока срабатывания во много раз меньше времени заряда конденсатора 4. При указанных условиях время срабатывания магнитного усилителя обратно-пропорционально скорости движения полосы на листопрокатном стане.Описанное устройство проще известных...

Номер патента: 149819

Опубликовано: 01.01.1962

МПК: G05B 11/00, G05F 1/66, H05B 6/68 ...

Метки: 149819

...подается на вход усилителя 3напряжения, настроенного на частоту 2,1 мги. Усиленное напряжениедалее детектируется детектором 4. Выпрямленное напряжение подаетсяна управляющую сетку лампы усилителя 5 постоянного тока, в анодную цепь которой включено сопротивление подогрева термостата б.Дифференциальный трансформатор выполнен на двух ферритовыхкольцах 7 и 3. Первичная обмотка трансформатора - общая дляобоих колец, Две секции вторичной обмотки трансформатора включены встречно. Ферритовые кольца разделены текстолитовой подкладкой, Кольца и прокладка имеют воздушный зазор цилиндрическойформы, в котором размещается ферритовый сердечник 9. В качествематериала для сердечника взят феррит марки Ф, а для колец - .феррит марки Ф-б 00. Геометрическ.е...

Номер патента: 149820

Опубликовано: 01.01.1962

Автор: Кунцевич

МПК: G05B 11/00

Метки: компаундированием, следящая

...устройством непрерывного действия включено дополнительное периодически подключаемое корректирующее устройство,Принципиальная схема устройства изображена на чертеже.Устройство содержит объект 1 регулирования, корректирующееустройство 2 непрерывного действия, дискретное корректирующееустройство 3, дополнительное дискретное корректирующее устройство 4,Устройство дает возможность осуществить косвенное измерениевходного сигнала, Так как ошибка системы е (1,) равна разности между заданием системы Ч" (1;) и регулируемой величиной, то величинак (1;), образуемая в результате действия двух положительных связейкак по регулируемой величине, так и по ошибке системы, тождестзечно равна по величине и противоположна по знаку заданию системытр (г;)....

Номер патента: 149892

Опубликовано: 01.01.1962

Автор: Козлов

МПК: B64G 9/00, G01C 21/24, G05B 5/00 ...

Метки: корабля, космического, курса, например, пространстве, стабилизации

...отвнешних источников излучения, Постоянство интенсивности излученияизменяется вследствие отражений, поддерживаемого кванто-механическим усилителем света (лазером) б, установленным на пути замкнутой траектории,Система зеркал 1, 2, 3 и 4 жестко скреплена с объектом стабилизации и каждое зеркало снабжено фотоэлементами 7. Зеркала конструктивно выполнены так, что отражающей их частью (собственнозеркалом) является лишь небольшсс пятно, куда падает луч света принеизменности курса корабля, а остальная, большая часть, расположенная вокруг собственного зеркала, служит в качестве фотоэлемента,позволяющего регистрировать попадание на него светового луча.При отклонении корабля от заданного курса световой луч попадает на фотоэлементы, сообщающие...

Номер патента: 149955

Опубликовано: 01.01.1962

Автор: Русаков

МПК: G05B 5/01

Метки: стабилизатор, температуры

...напряжения промышленной или повышенной частоты в цепь сегнетоэлектрический элемент будет нагреваться за счет потерь на диэлектрический гистерезис и если, при данных условиях, теплоизоляция, величина напряжения и его частота выбраны достаточными для компенсации потерь тепла, то разогрев будет происходить до достижения сегнетоэлектрическим элементом фиксированной температуры (точки Кюри), При переходе через точку Кюри диэлектрическая проницаемость и диэлектрические потери резкон уменьшаются, следовательно, общий ток через сегнетоэлектрическии элемент и, особенно, его активная составляющая тоже резко уменьшатся и нагрев практически прекратится. При остывании сегнетоэлектриЛъ 149955 Предмет изобретения Применение в стабилизаторе...

Номер патента: 150148

Опубликовано: 01.01.1962

Авторы: Темников, Федюкин

МПК: G05B 11/00, G05B 23/00

Метки: централизованного

...этот регулятор, например б, к объекту 3, через коммутатор 9 и исполнительный механизм 11. Регулятор начинает отрабатывать управляющий сигнал и остается подключенным до тех пор, пока объект не придет в нормальное состояние, Вся информация о состоянии объекта в процессе регулирования поступает из блока 1 в блок 5, где запоминается и поЛв 150148 ступает в регулятор. Отбор информации в регулятор осуществляется с тем циклом, с каким работает регулятор.В реальных условиях цикл обегания в быстродействующих машинах обеспечивает необходимую скорость подачи информации в:регулятор. Как только объект придет в норму, регулятор отключается. Если в следующий момент снова поступит сигнал о выходе какого-либо параметра из нормы, этот же регулятор 6 может...

Номер патента: 150149

Опубликовано: 01.01.1962

Автор: Казанский

МПК: E02F 9/20, G05B 11/01

Метки: землесосного, работы, снаряда

...начнет уменьшаться (уменьшается консистенция) .Разомкнутые контакты 17 и 18 блокируют увеличение скорости папильонирования, а разомкнутые контакты З 9 и 40 сохраняют постоянными обороты землесоса. Одновременное срабатывание двух датчиков свидетельствует о достижении экстремума, и работа предлагаемого устройства будет протекать вблизи экстремума или при предельно возможном грунтозаборе. Кнопки ручного управления могут быть подключены последовательно с контактами З 9, 40, 41, 42 и параллельно контактам 24, 27, З 1 и З 5.Для выведения на панель управления световой сигнализации о работе устройства могут быть использованы блок-контакты контакторов и дополнительные контакты реле. Чтобы вспомогательные электродвигатели 10 и 11 не могли...

Номер патента: 150313

Опубликовано: 01.01.1962

Автор: Фудим

МПК: G05B 11/52, G05D 16/18

Метки: оптимизатор, пневматический

...в положительную камеру через контакт 7, Величину шага получают с помощью редукторов 8 и 9, выходные давления которых подают порознь в положительную и отрицательную камеры реле суммирования б в зависимости от положения150313пневмоконтактов 10, 11, 12 и 13, управление переключением которых осуществляет узел реверса 3.Если при переходе через экстремум оптимизируемый параметр ухудшился, то выход узла сравнения 2 станет 1, Контактом Б включится узел реверса 3, оптимизатор по первому каналу отработает шаг в обратную сторону. Сработает узел критерия достижения экстремума, и узел переключения каналов по замыкании контакта 14 подключает оптимизатор ко второму каналу, Предыдущий сигнал узла сравнения 2 запоминается с помощью контакта 15. При...

Номер патента: 150772

Опубликовано: 01.01.1962

Авторы: Сойфер, Срибнер, Тростановский, Шраго

МПК: G05B 19/02

Метки: исполнительного, органа, перемещениями, программного, станка, угловыми

...и 4 охватывают якори 5 и 6, а также статоры 7 и 8. Якорь 5 выполнен неподвижно закрепленным. Промежуточный статор 7 жестко соединяется с якорем 5, а статор 8 - с валом 9, на котором установлена спиральная пружина 10. Движение . промежуточного статора ограничено с двух сторон упорами 11.При включении под ток катушки 1 одного из электромагнитных механизмов появляется магнитный поток, проходящий через неподвижный магнитопровод 3, якорь 5 и промежуточный статор 7. Промежуточный статор поворачивается так, что его зубцы втягиваются под зубцы якоря, преодолевая сопротивление спиральной пружины 10 и поворачивая выходной вал 9.Устройство может включать в себя несколько одинаковых электромагнитных механизмов. При включении двух или более...

Номер патента: 150901

Опубликовано: 01.01.1962

Автор: Бурдуков

МПК: G05B 5/01

Метки: коррекции, нелинейной, систем

...усилителя, На третий вход усилителя может быть подан сигнал / от датчика или счетно-решающего устройства) для учета изменения внешних условий работы или сигнал от датчика некоторой обобщенной координаты, величину которой необходимо ограничить.Модуль сигнала ошибки для управления коэффициентом усиления усилителя может быть получен, напримерс помощью обычного выпря. мительного моста, модуль суммы первой и второй производных выходной величины (приближенно) может быть получен, например, с помощью пассивного дифференцирующего контура второго порядка с последующим выпрямлением.При подаче на вход системы воздействия в виде единичного голчка в начальный момент, когда ошибка велика (будет большим коэффи циснт передачи системы), систем,"...

Номер патента: 150929

Опубликовано: 01.01.1962

Автор: Ацюковский

МПК: G05B 5/01

Метки: источник, трехфазного

...1 источнике трехфазного напряжения фазпвыеторы исключены. Это позволяет упростить схему устройства.Стабилизация параметрон выходного напряжения обеспечена телчто выходы усилителей подключены к суммирующему узлу, служа 1для получения геометрической суммы напряжений всех трех фаз, нкоторого соединен с входами усилителей первой н третьей фазыдополнительные суммирующие узлы, вторые входы которых соедис фазосдвигающим устройствол 5.На чертеже представлена блок-схема источника трехфазного напряжения.Схема имеет задающий генератор 1, фаэосдиигаюший мост 2,лители 8, 4, 5, частотные обратныс связи 6, 7, 8, жесткую обратную с9, усилители постоянного тока 10 11, управляемые усилители 12, 13,мирующие узлы 14, 15, 16, нуль-органы 17, 18, узел...

Номер патента: 151131

Опубликовано: 01.01.1962

Авторы: Буграцевич, Потемкин

МПК: G05B 19/06

Метки: движением, исполнительных, органов, прерывистым

...с осью 14, на которой крепится корпус 15 сдвоенной роликовой обгонной муфты, состоящей из двух кулачков (б и 17, соответственно соединенных со щеками 18 и 19. Верхняя щека 19 обгонной муфты жестко связана с кронштейном 20, а нижняя - выполнена в виде двуплечего рычага, один конец которого подпружинен и регулируется винтом 21, а другой - несет ролик 22, взаимодействующий с эксцентриком.При упоре рычага шпонки в программирующий диск шпонка своим фигурным выступом затапливается, что обеспечивает свободное вращение эксцентрика при неподвижных втулке и исполнительном штоке. Вследствие противоположного направления зубьев верхнего и нижнего кулачков обгонной роликовой муфты, взаимодействующий с эксцентриком, ролик 22 обеспечивает прерывистое...

Номер патента: 151132

Опубликовано: 01.01.1962

Авторы: Коньков, Федосеев

МПК: F15C 3/14, G05B 1/11, G06D 1/02 ...

Метки: пневматическое, реле

...пнсвмореле сработает и давление Рпопадает в камеру 3 и 5 на выходе реле установится давлениеРН,.=Р.В этот момент давление Р, продолжает расти по экспоненте 1 см. график). Одновременно начинает расти давление в камере 5.Причем переменный дроссель 7 подобран таким образом, что скорость нарастания давления в камере 5 несколько отстает от нарастания давления Р,. При таком условии не произойдет ложного срабатывания пневматического реле. В установившемся состоянии, когда Р достигло своего максимума, в камере 5 установится давление, равное Р, Давление Р ( Р на величину, необходимую для того, чтобы не было обратного срабатывания, когда Р достигнет максимальной величины. В начале нарастания Р точка срабатывания реле определялась усилием151132...

Номер патента: 151393

Опубликовано: 01.01.1962

Авторы: Макаров, Шоргин, Шраго

МПК: G05B 23/02, H01H 43/00

Метки: импульсных, исправности, программного, систем, схема

...реле 3 времени. Если время срабатывания реле 3 больше периода следования между двумя контролируемыми импульсами и меньше чем время между тремя смежными импульсами, то реле 3 не срабатывает. При нсисправности схемы один из контролируемых импульсов исчезает, в результате реле 3 сработает, посылая сигнал о неисправности. Время срабатывания реле 3 времени можно отрегулировать так, чтобы оно срабатывало не только при исчезновении одного из контролируемых импульсов, но также и при исчезновении любого количества смежных импульсов,В предлагаемой схе,",1 е пульсирующий импульсный контакт 1 в зависимости от конкретных. заданий может быть использован либо в качестве контакта датчика системы программного управления, либо в,качестве контакта...

Номер патента: 151518

Опубликовано: 01.01.1962

Авторы: Бейрах, Каплинский, Орлов, Певзнер, Славин

МПК: G05B 11/14, G05B 11/52

Метки: регулятор, электронно-пневматический

...небаланса применено устройство, состоящее из 1 последовательного ключевого демодулятора на триоде Т 1, фильтра йгз, Сз и последовательно-параллельного ключевого модулятора на триодах Т и Тз151518Это устройство имеет наибольший коэффициент передачи для сигналов с углом сдвига 0 и 180 относительно опорного напряжения и наименьший - для сигналов с углом сдвига 90. Предварительный усилитель выполнен на триодах Т 4 и Т 5. Конечный фазочувствительный каскад. на триодах Т, и Т, работает на управляющие обмотки двигателя, Полупроводниковый регулирующий прибор связан с электропневматическим интегрирующим преобразователем, содержащим реверсизный двигатель Дв, редуктор Р, преобразователь ПП усилия пружины К в давление сжатого воздуха.Выходное...

Номер патента: 151519

Опубликовано: 01.01.1962

Авторы: Васильев, Левита

МПК: F15B 17/02, F15B 9/16, G05B 9/05 ...

Метки: гидравлический, командоаппарат

...настройке напорного золотника 8, нагнетательная магистраль насоса сообщается с полостью А цилиндра 7 управления командоаппарата и происходит перевод кулучкового валика 5 в следующую позицию, При крайнем правом положении поршня 9 цилиндра 7 управления жестко связанная с ним рамка 10 перемещает путевой золотник 11, в результате чего полость А цилиндра 7 сообщается со сливом и под действием давления жидкости в полости Б, постоянно сообщенной с нагнетательной магистралью,151519поршень 9 возвращается в исходное крайнее левое положение для совершения очередиого поворота храпового механизма. В крайнем левом положении рамка 10 возвращает золотник 11 в исходное положение, при котором полость А разобщается со сливом и цилиндр 7...

Номер патента: 151707

Опубликовано: 01.01.1962

Авторы: Амлинский, Гамазенков, Коваль, Куперберг, Паламарчук

МПК: G05B 11/06

Метки: регулятор, электромеханический

...цепь питания электролампочек Л и Л и одновременно подает электропитание на одну из катушек реверсивного магнитного пускателя (на чертеже не показан), Одновременно через нагрузочное сопротивление Я включается удерживающая обмотка поляризованного реле.Для установки той или иной нечувствительности регулятора в цепь источника питания включено переменное сопротивление нечувствительности, При изменении величины указанного сопротивления изменяется напряжение питания мостовой измерительной схемы и, соответственно, изменяется ее чувствительность. Регулирующий блок включает контактные полукольца, механический вариатор, асинхронный электродвигатель Р, электромагнитные реле 1 РЛ, 2 РП и регулируемое сопротивление Я,. Контактные полукольца...

Номер патента: 151708

Опубликовано: 01.01.1962

Автор: Карасик

МПК: G01B 7/30, G05B 11/06

Метки: вала, дистанционного, поворота, угла

...для компенсации заданного фазового сдвига различные углы поворота, связанные редуктором компенсационных фазовращателей в зависимости от отношения:с 41Ф2 н +2 ю Предлагаемая схема позволяет более выгодно использовать фазовращатели при цене оборота в 10 раз меньшей, чем при компенсации одним фазовращателем. Ошибка измерения, обусловленная погрешностями фазовращателя при отсчете угла по шкале 12, будет уменьшена в 10 раз. Дополнительная ошибка, вносимая редуктором 9 - 10 - 11, сама по себе малая по сравнению с ошибками фазовращателя, также уменьшается в 10 раз.Для системы с большим масштабом преобразования угла в датчике 1 можно выгодно использовать фазовращатели по уменьшению сдвига фаризы р. Предмет изобретения Устройство для...

Номер патента: 151901

Опубликовано: 01.01.1962

МПК: A01D 41/12, G05B 13/00

Метки: 151901

...Союз Советских Социалистических РеспубликЗависимое от авт. свидетельствааявлено 16.1.1962 ( 760076/30-15 с присоединением заявк Комитет по деламобретений и открыт орите при Совете Министре СССР. Наконечныи аявител ЕГУЛЯТОР ЗАГРУЗКИ, НАПРИМЕР, ЗЕРНОВОГО КОМБАЙНА Известныерегуляторы загрузки, например, зерновых комбайнов состоят из датчиков толщины слоя хлебной массы и скорости вращения молотильного барабана или двигателя комбайна, электромагнитного золотника и исполнительного гидроцилиндра,Предложенный регулятор отличается от известных тем, что, с целью его автоматической перенастройки при изменении параметров обмолачиваемой хлебной массы, в нем установлен, например, реверсивный шаговый искатель, кинематически связанный с...

Номер патента: 152010

Опубликовано: 01.01.1962

Авторы: Исмаилов, Смоляров

МПК: G01R 17/06, G05B 11/26

Метки: автоматический, измерительный, мост

...без увеличения мощности сопротивлений моста.Генератор импульсов ГИ, представляющий собой мультивибратор на полупроводниковых триодах, вырабатывает импульсы частотой, равной максимальной частоте шагового двигателя РЭШД. Усиленные по мощности эмиттерным повторителем ЭП импульсы прямоугольной формы через согласующий трансформатор ТР, питают измерительную мостовую схему. С диагонали моста аб подаются на вход усилителя импульсы разбаланса с полярностью, соответствующей знаку рассогласо152010 Предмет изобретения Автоматический мост для измерения, содержащий источник питания, усилитель сигналов рассогласования и исполнительный реверсивный двигатель, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия и точности измерения, в нем...

Номер патента: 152816

Опубликовано: 01.01.1963

МПК: G05B 11/06

Метки: 152816

...механические перемещения.К генератору Г переменного тока подключена обмотка независимого возбуждения Ко управляемого двигателя Р, Рабочие обмотки Рв и Фнэтого двигателя, сообщающие ему вращения вперед и назад, включены симметрично через выпрямители (однополупериодное выпрямление) и бесконтактные датчики Вв и Вн, Каждый из этих датчиков представляет собой однополупериодный магнитный усилитель с внутренней обратной связью, собранный на трехстержневом сердечнике, крайние стержни которого несут рабочие обмотки, а средний стержень выполнен в виде поворотного постоянного магнита (или электромагнита), Величина тока в рабочих обмотках Фв и он цвигателя зависит от положения постоянных магнитов (электромагнитов), т, е. от положения...

Номер патента: 152913

Опубликовано: 01.01.1963

МПК: G01R 31/02, G01R 31/06, G05B 19/02 ...

Метки: 152913

...Т,в,схеху подается питание. Прн этом срабатывает искатель 2 РИ., перемецдя сВОю цетку на контакт 2 и ПОДГОтОВ,яя тем самым Очерсдную жилу, включенную между контактами 2 и 2 для проверки,Одновременно срабатывает реле 1 Р, которое размыкает свой контакт 1 Рв цепи питания оомотки искателя РИ. Конденсатор С служит для задержки срабатывания искателя 1 РИ относительно искателя 2 РИ и рс.ле 1 Р. сея проверки кабеля нажимается кнопка Кн. При этом реле 1 Р отпсскяст свой якор. и захыкяются его контакт. Пр этох Обмотка искателя 1 РИ оказывается под соком и его щетка переходит на контакт 2, Одновременно размыкается контакт 1 РИн искатель 1 РИ Отключаетс. Когда щетка эОГО искяте,я попадает ня сонтякт 2, срабатывает искатель 2 РИ, так кдк его щетка...

Номер патента: 152975

Опубликовано: 01.01.1963

МПК: G05B 5/01

Метки: 152975

...Сигнал производной модуля, знак которой определяется соотношением знаков величины и ее производной, подается на реле (или релейный усилитель). Выходная величина этого реле (или релейного усилителя) имеет низкий или высокий уровень в зависимости от знака производной модуля, а следовательно, и от соотношения знаков анализируемой величины и ее первой производной. Этот выходной сигнал используется для пере152975 Предмет изобретения Способ определения соотношения знаков величины сигнала и его первой производной, отл ич а ю щийся тем, что, с целью получения релейного сигнала при совпадении знаков анализируемой величины и ее первой производной, анализируемую величину сигнала выпрямляют, а производную модуля подают на релейный усилитель....

Номер патента: 153298

Опубликовано: 01.01.1963

МПК: B61L 17/02, G05B 19/14, G06F 9/00 ...

Метки: 153298

...роспуска.Релейный блок фиксации, передачи и индикации номера поезда (блок 8) воспринимает от устройства 7 номер поезда в двоично-десятичном коде, запоминает его (для этой цели используются двухобмоточные реле с защитными диодами), дешифрирует в десятичное четырехзначное число и выдает на цифровой индикатор 9, По окончании роспуска поезда хранимая в блоке информация сбрасывается, НаличиеМ 153298индикатора номера поезда обеспечивает четкость работы оператора, исключает случаи ошибочного ввода программы роспуска, относящейся к другому поезду. Маршрут очередного отцепа, идущего вслед за скатывающимся, т. е. номер подгорочного пути, на который следует эта группа вагонов, в виде двоично-десятичного числа передается в блок 10...

Номер патента: 153300

Опубликовано: 01.01.1963
