Номер патента: 141322

Опубликовано: 01.01.1961

Автор: Амлинский

МПК: G01D 5/347, G05B 1/01

Метки: величины, заданной, измерительным, измеряемого, параметра, поддержания, приборам, стрелочным, фотоэлектрическое

...падали световые потоки равной величины. Во всех других точках величины световых потоков, определяемые плотностями соотвегствуюших фотоизображений не равны друг другу,При равенстве световых потоков, попадающих на фотосопротивления 3 и 4 мост находится в равновесии, При отклонении стрелки прибора от заданного значения на фотосопротивления попадают разные по величине световые потоки, и равновесие мостовой измерительной схемы нарушается.При этом на выходе устройства появляется электрический сигнал, величина которого зависит от степени отклонения измеряемого параметра от заданного значения, а фаза - от направления отклонения стрелки от положения равновесия.В случае недопустимости утяжелять стрелку прибора фотосопротивлениями,...

Номер патента: 141323

Опубликовано: 01.01.1961

Автор: Амлинский

МПК: G01D 5/34, G05B 11/06

Метки: измерительным, например, приборам, промышленности, процессов, сахарной, стрелочным, технологических, фотоэлектрическое

...фотопленку, на которой изображена зависимость у = (хл), и соответственно ослабленный, попадает на вторую пленку с фотоизображением зависимости у = (хл -), затем на третью и т. д. Величина светового потока, падающего на последующую пленку, определяется из выражения Р, = 1: Р где А - коэффициент поглощения фотоизображения пленки. Величина светового потока, прошедшего несколько фотопленок Р, определится из соотношения Р= А. А 2. ЙзР. Таким образом осуществляется перемножение функций одного параметра.При необходимости регулирования технологических процессов по параметрам вида(Х л Хл - 1,Хл - 2 Х.л,л - 1 )описываемое устройство выполняется в виде нескольких стрелочных измерительных приборов, стрелки 2 которых расположены соосно. К стрелкам...

Номер патента: 141339

Опубликовано: 01.01.1961

Авторы: Верейский, Романов, Чесалов

МПК: G05B 11/01

Метки: двигателя, имитируемых, исследования, полета, систем, турбореактивного, условиях

...ца обмотку возбуждения генератора электропрцвода. При этом ццтсграгор согласно сигналу по расходу топлива через141339насос формирует выходной сигнал таким, чтобы электропривод воспроизвел такое же изменение числа оборотов топливного насоса-регулятора двигателя.С решающих элементов интегратора можно снять лишь маломощный сигнал (по току, не превышающему 7 - 10 ма), С целью преобразования сигнала с интегратора в более мощный сигнал на зажимах обмотки возбуждения генератора используется усилитель мощности, выполненный по схеме управляемого двухполупериодного выпрямителя однофазного тока 220 в на тиратронах. С целью обеспечения линейной связи сигнала с интегратора с числом оборотов вала электропривода может быть применен...

Номер патента: 141365

Опубликовано: 01.01.1961

Авторы: Збарский, Княжицкий, Теннер

МПК: G05B 13/00

Метки: исполнительных, органов, остановки, прецизионной, станков

...для осуществления предложенного способа.Остановка исполнительного органа станка согласно пред,ложенному способу производится путем освобождения последнего звена цепи подач (осевого освобождения ходового винтами.Для этого ходовой винт 1, перемещаюгций стол 2 станка, устанав ливается в опорах 8 и 4 с зазором, допускающим осевое перемещение винта в пределах 0,2 - 0,3 лсл. У одной из опор 3 устанавливается электромагнит б с таким расчетом, чтобы при его включении во время перемещения рабочего органа винт 1 упирался в якорь б электромагнита, а при его обесточивании перемещался на 0,1 - 0,2 лл.Включение и выключение электромагнита производится полупроводниковым триодом, не показанным на чертеже. Данный способ остановки исполнительного...

Номер патента: 141544

Опубликовано: 01.01.1961

Авторы: Родин, Росенбаули

МПК: G05B 5/01

Метки: переменного, стабилизатор

...ФГ, выполненный в виде мостовой схемы, роль переменного сопротивления в плече которой играет полупроводниковый триод Т, включенный в диагональ выпрямительного моста В,. На выходе мостовой схемы получается сигнал той же частоты, что и частота сети, но фаза его зависит от сигнала управления, подаваемого на участок эмиттср - база полупроводникового триода. Преобразователь Пр постоянного тока, поступающего через выпрямитель В и фильтр в переменный ток, выполнен на полупроводниковых триодах, работающих в режиме переключения, Этот преобразователь может быть в двух исполнениях в зависимости от характера нагрузки. Для стабилизированного выпрямителя, где форма выходного напряжения не имеет существенного значения, поскольку на выходе стоят...

Номер патента: 141682

Опубликовано: 01.01.1961

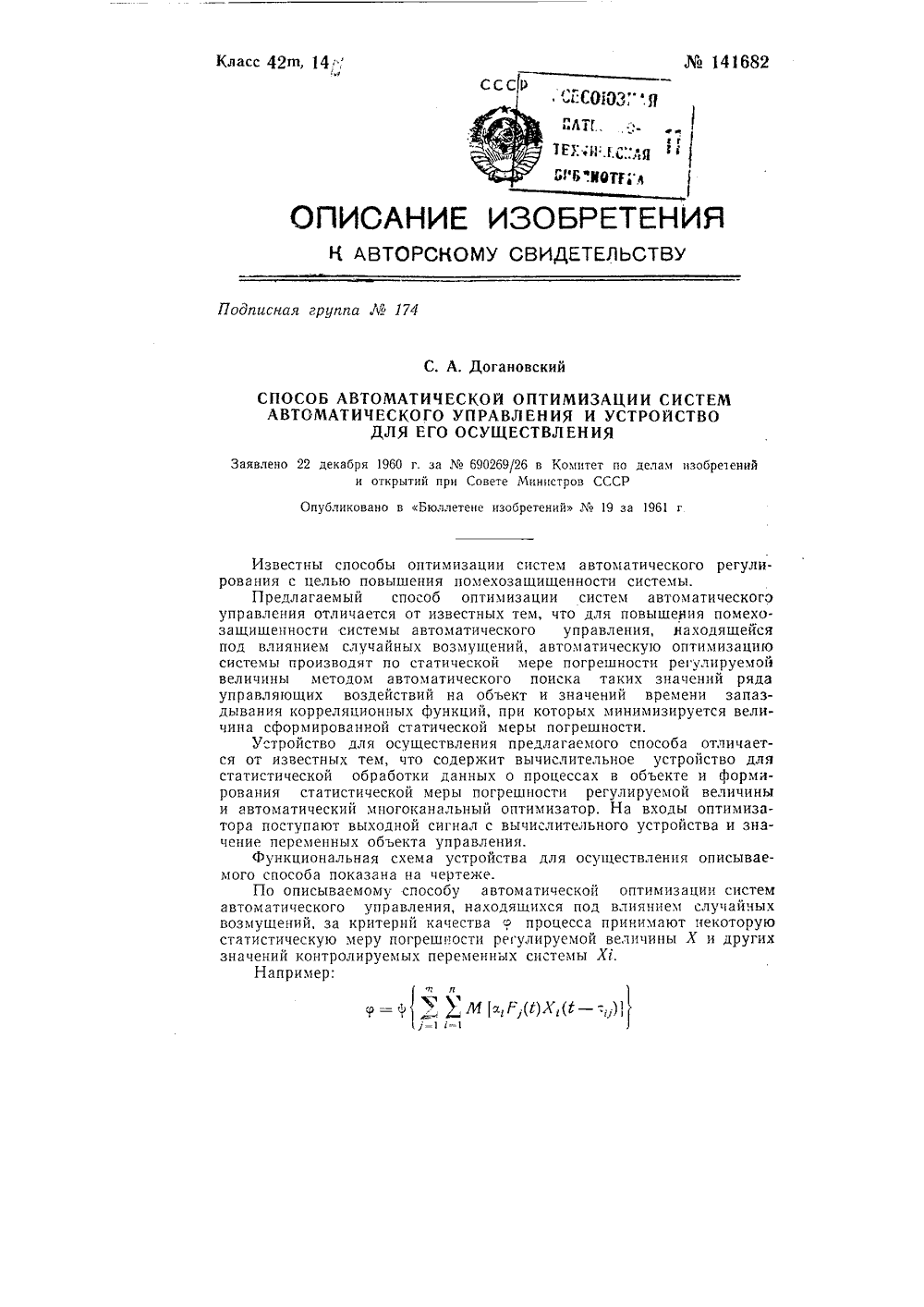

Автор: Догановский

МПК: G05B 13/00

Метки: автоматической, оптимизации, систем

...из этого, автоматическую оптимизацию системы производят путем автоматического поиска таких значений ряда управляющих воздействий Л, и т; в области ограничений переменных системы К, и значений времени запаздывания корреляционных функцийЯа, Х(1)Х; (г - т; )1,при которых минимизируется величина сформулированной статистической меры погрешности.Устройство для осуществления описываемого способа включает в себя вычислительное устройство 1 и автоматический многоканальный оптимизатор П. Вычислительное устройство 1 осуществляет статистическую обработку данных о процессах в объекте 10 и формирует статистическую меру погрешности регулируемой величины.На вход 1 автоматического многоканального оптимизатора П поступает выходной сигнал с...

Номер патента: 141689

Опубликовано: 01.01.1961

Авторы: Андреев, Мартенс, Трушинский

МПК: G05B 19/06

Метки: автоматических, климатических, механизм, например, программирующий, регуляторов, режимов

...групп искуссгвенного освещения сигнализируется лампочками.141 б 89При наборе программы диск от руки вращают до момента совпадения риски на диске, соответствующей первому часу отсчета, с установочной риской на панели механизма, Тогда винты, находящиеся против установочной рисАи, будут производить регулировку климатических режимов, соответствующих первому часу программы. Та же операция последовательно производится для всех остальных часов суток. Каждый из регулировочных винтов при составлении программы вращают (одновременно вращается барабан со шкалой) до тех пор, пока деление шкалы на барабане 7, соответствующее заданному режиму, не совпадет с соответствующей установочной риской. После набора всей программы диск устанавливают на...

Номер патента: 141912

Опубликовано: 01.01.1961

Авторы: Белов, Наац

МПК: G05B 13/02

Метки: гамма-излучения, интенсивности, регулятор, экстремальный

...поддерживать максимальную интенсивность гамма-излучения.На чертеже приведена принципиальная блок-схема предлагаемого экстремального регулятора.При работе регулятора в режиме автоматического поиска фаза 1- пульса проходит все значения от нуля до 30 - 61) лысек. При э емкость 1 заряжается до значения напряжения с 1 соответствующего максимальному значению интенсивности излучения, а емкость 2 - до напряжения У, соответствующего текущему значению интенсивности излучения.Полученные напряжения поступают на вычитаюшую схему, выполненную на лампах 3 и 4 типа 6 Н 8, которая отрабатывает сигнал ошибки ЛК пропорциональный разности максимального и текущего значения напряжений. Величина этого сигнала определяет длительность управляющего импульса...

Номер патента: 141913

Опубликовано: 01.01.1961

Авторы: Герасимов, Демкина, Зандин, Карасик, Фрейверт

МПК: G05B 5/01, G05G 23/02

Метки: автоматической, кинематических, коррекции, передач, погрешности, системах, угловой

...питающему двигатель дифференциала (один фотоэлемент подключен через связанный с другой осью корректируемой передачи фазовращатель, второй - непосредственно) .Предлагаемое устройство имеет целью повысить точность и увеличить передаточное отношение корректируемой кинематической цепи. Это достигается применением умножителя частоты, повышающего в одинаковое число раз частоту модулированных сигналов обоих фотоэлементов датчика.На чертеже изображена блок-схема описываемого устройства.Модулированные сигналы с обоих фотоэлементов датчика 1 подают на блок 2 умножения частоты. В блоке 2 частота модулированных сигналов обоих фотоэлементов датчика повышается в одинаковое число раз (К). Один из полученных сигналов питает фазовращатель 3,1имеюпщйц...

Номер патента: 141934

Опубликовано: 01.01.1961

Авторы: Коробов, Сергеенков

МПК: G05B 5/01, H01F 29/14, H01F 30/02 ...

Метки: переменного, стабилизатор

...соединение обмоток обеспечивает увеличение коэ1та трансформации при подмагничивании сгержня а и уменьцэффициента трансформации при подмагничивании стержня141934г,:,ИзМИейМ хжа" подмагничивания в обмотка. ОУи ОУ;, обеспечивающее изрецениь ко)ффициента трансформации автотрансформатора в 11 ффавлении стабилйзарии выходного напряжения (У, ) при колебашф Входного напряжения Ссе осущесРляется магнитными усилителя ми с внутщвнежфратной связью МУ, и МУ; . Каждый магнитный усие,1ли 1 гель кроме. ыагрузочных обмоток Кимеет две обмотки управления И, и У и две обмотки внешней обратной связи Г, К,". Обмотки управления Р, обоих усилителей также как и 1 Г соединены последова ельно. Обмотки внешней обратной связи по току Фс и 11" включены по...

Номер патента: 142080

Опубликовано: 01.01.1961

Авторы: Буровой, Емельянов, Рапопорт, Рассмотров

МПК: G05B 13/02

Метки: качества, переходных, процессов, регулятор, системах

...П 1, срабатывая, подает постоянное напряжение на делитель 11, с которого часть этого напряжения подается на сетку другого тиратрона через соответствующий блокировочный контакт в качестве запирающего напряжения. Таким образом, при срабатывании любого из тиратронов запираюшее напряжение на другом автоматически изменяется, а первый тиратрон переходит в режим запоминающего устройства. Этот тиратрон откроется только в том случае, если сигнал р по величине превысит первый порог срабатывания и знак ср изменится на обратный.Одновременно при срабатывании первого реле при помощи контактов 9 и 10 релеи П подается питание на реле выдержки времени, которое начинает отсчитывать цикл исследования, Если в течение этого цикла произойдет срабатывание...

Номер патента: 142119

Опубликовано: 01.01.1961

Авторы: Коробочкин, Левин

МПК: G05B 19/04

Метки: металлорежущими, программного, станками

...на поверхность которого накладывается перфокарта. Щетки, скользящие по поверхности барабана, соединены с катушками электромагнитных реле, управляющих работой системы, а также с отводами потенциометров, задающих радиус окружности или угол наклона прямолинейного участка детали.Точность работы в первом из указанных режимов обеспечивается обратной связью по положению движка синусного потенциометра, а во втором режиме - обратной связью по скорости вращения.Необходимый начальный угол и направление вращения движка для обработки окружности в том или ином квадранте также могут быть заданы с помощью устройства ввода,Выходные напряжения функционального преобразователя подаюгся на входы схем, управляющих золотниками, регулирующими скорость...

Номер патента: 142120

Опубликовано: 01.01.1961

Автор: Лучанинов

МПК: G05B 11/26

Метки: выработки, импульсов, электрических

...7 проходит по каналу 11, сквоз:отверстия 12 и 13 в диске 2 и перегородке 14 корпуса 1, изменяет своенаправление в оптической системе 8 и сквозь отверстия 15 и 1 б в перегородке 14 и в диске 3 попадает в камеру 17 фотоэлемента 9. Последнийпод воздействием освещения вырабатывае 1 импульсы, которые со сменной синхронностью посгупают для целей управления. Синхоонность выработки импульсов достигается тем, что луч света попадает к фотоэлементу 9 только при одновременном совпадении отверстий 12 и 13, 15 ч16 Это достигается за счет того, что вращающиеся зубчатые колеса 4, 5и 5 или любые другие, сменные с ними, оудучи один оаз настроены наопределенное положение дисков 2 и 3, будут периодически заниматьтакое же положение.Описываемое...

Номер патента: 142123

Опубликовано: 01.01.1961

Авторы: Жилин, Рабинович, Татевосян, Чернышев

МПК: G05B 15/02, G05B 19/4155, G05B 19/416 ...

Метки: металлорежущими, программного, станками

...12. Импульсы с делителя 10 через переключатель б подаются навход,счетчика 8. С этого момента начинается разгон на участке обработки, длина которого определяется автоматически. В результате перехода первого импульса с делителя 10 в счетчик 8 в последнем фиксируется "2, при этом происходит соответствующее переключение клапанов 11 и увеличение частоты импульсов, выходящих со сборки 12, которое будет происходить до тех пор, пока число, фиксирующееся в счетчике 8, не станет равным числу, введенному в регистр 1. В момент, когда наступит равенство этих чисел, со схемы 7 совпадения выходит запрещающий импульс, который подается на переключатель б, прекращая подачу импульсов от делителя 10 в счетчик 8, Прп этом со сборки 12 выходят импульсы с...

Номер патента: 142125

Опубликовано: 01.01.1961

Авторы: Монахов, Черников

МПК: G05B 19/02, G05B 19/04, G05B 19/06 ...

Метки: копировальных, следящая, станков, электромеханическая

...программного управления перемещецием исполнительного органа металло- режущих станков отличается тем, что в цей применен датчик рассогласовдция по положецгио исполцительцого органа, который управляется от задающего элемента сигналами, поступающими через шаговый двигатель ца винт контроля положения, и выдает сигналы ца включение электромагшстцых муфт. Тем сдмым повышается точность и цддежцость системы и предоставляется возможность использования ее в станках с электромдгцитцыми муфтами в приводе испогиштельцого органа.Для повышения скорости перемещения исполцительцого органа его привод выполнен регулируемым по скорости от задающего элемента.На чертеже приведена приццишгдльиая схема предлагаемой электромеханической системы цифрового...

Номер патента: 142142

Опубликовано: 01.01.1961

Автор: Алкин

МПК: B23H 7/18, G05B 13/02

Метки: подачи, регулятор, станков, электроэрозионных

...подачи для электроэрозионных станков состоит из реверсивного электрического шагового двигателя 1, установленного на винге подачи, коммутатора 2, управляющего двигателем, и датчика 3.Пробивное напряжение на эрозионном промежутке с измерительного элемента 4 датчика 3 поступает в схемы 5 и 6 сравнения, где оно сравнивается с задающим напряжением подвода - в схеме 5 и с напряжением отвода в схеме 6. Если пробивное напряжение превышает напряжение подвода, из схемы 5 поступает сигнал подвода по постоянному току, если же напряжение на эрозионном промежутке падает ниже напряжение отвода, то от схемы 6 поступает сигнал отвода. Сигналы подвода или отвода попадают в логические элементы 7 или 8, к которым подается сигнал по...

Номер патента: 142143

Опубликовано: 01.01.1961

Авторы: Богданов, Григорчук, Гуткин, Евсеев, Корноухов, Лалетин

МПК: B23H 7/20, G05B 19/02

Метки: переключения, работы, режима, станка, электроэрозионного

...по бесконтактной счетно-решающей схеме на тира- тронах с холодным катодом.На чертеже изображена схема устройства.Устройство для переключения режима работы электроэрозионного станка состоит из датчика 1, блока 2 формирования импульсов, кольцевых электронных десятичных сумматоров 3, 4 и 5 с формирователями б, 7 и 8 импульсов сложения и вычитания, отсчитывающих соответственно десятые доли миллиметров, миллиметры и десятки миллиметров, блока 9 установки заданного перемещения шпинделя станка, блока 10 исполне ния и блока 11 питания.Перед началом работы станка при помощи кнопок 12, 13 и 14, нз сумматорах 3, 4 и 5 устанавливаются соответствующие числовые значения согласно технологическому процессу, после чего станок начинает работать. При...

Номер патента: 142170

Опубликовано: 01.01.1961

Автор: Сафонов

МПК: G05B 11/01

Метки: следящее

...2 через фазочувствительный выпрямитель 3, Сельсин-приемник в свою очередь механически соединен с многополюсным синхронным двигателем 4, а фазочувствительный выпрямитель электрически - с преобразователем 5 частоты.При отсутствии рассогласования валов датчика и приемника частоты, вырабагываемые генераторами б, 7 и 8, будут равны, а фаза тока на выходе с генератора 8 отличается от фазы генератора 8 на 90 благодаря включению между ними дросселя .Выходные напряжения с генераторов вводятся в усилители 10 и 11, к которым подключены обмотки многополюсного двигателя 4. Ротор двигателя при отсутствии сигнала с фазочувствительного выпрямителя неподвикен.При наличии рассогласования валов датчика и приемника с фазочувствительного выпрямителя...

Номер патента: 142263

Опубликовано: 01.01.1961

Авторы: Борцов, Суворов

МПК: B21B 37/70, G05B 15/00

Метки: вычислительное

...КС счетного устройства программ рабо.ты нажимных винтов.Фотоголовка Ф, при засвечивании запрещает подачу импульсов насчетчики (11 Т - 18 Т и 21 Т - 29 Т).Фотоголовка Ф 4 при засвечивании запрещает подачу импульсов пасчетчики 11 Т - 18 Т,Фотоголовка Ф, при исчезновении засветки запрещает подачу импульсов на счетчики 21 Т - 29 ТТаким образом, количество импульсов счетчиков 11 Т - 18 Т пропорционально эталонной длине 1 равной расстоянию между фотоголовками Фз и Ф.Для преобразования кода чисел счетчиков в напряжение используются кодовые реле 11 Р - 18 Р и 21 Р - 29 Р, которые при подаче общегоплюса подключаются параллельно анодной нагрузке левой половинысоответствующих триггеров. Реле втянуто, если состояние триггерасоответствует единице....

Номер патента: 142351

Опубликовано: 01.01.1961

Авторы: Зейгермейстер, Лейн, Шур

МПК: G05B 11/01

Метки: головок, деревообрабатывающих, настроечных, перемещений, силовых

...заготовок путем вращения рукоятки 7 сельсиц-датчик 8 устанавливается по шкале 9 на необходимый размер. Сельспп-приемник 10, отрабатывая заданный сельсином-датчиком 8 угол, вращает через дифференциал 4 входной вал 11 приспособления 2, вследствие чего происходит размыкание одноц из пар его контактов в зависимости от направления перемещения головки 6, Таким образом, устройство подготавливается к перенастройке головки 6 на новый размер. Исполнительная команда и настроечг 1 ом 1 перемещению подается конечным выключателем 12 сразу ке после окончания обработки предыдущей заготовки,Обратная связь в устройстве осуществляется через реечную пару 3.Перемещение головки 6 через нее благодаря рейке 13, соединенной с го142351 ловкой б, и дифференциал...

Номер патента: 142497

Опубликовано: 01.01.1961

Авторы: Бабич, Ефименко, Коссовский, Стрижевский

МПК: G05B 19/08

Метки: металлорежущими, программного, станками

...снабжено штеккернымн коммутаторами, подвижные щетки которых кинематически связаны с силовым электродвигателем, отключаемым при контакте щеток со штеккерами.Это позволяет значительно упростить известные устройства длянастройки станка на обработку заданного размера,Устройство состоит из силового трансформатора Тр, через которыйосуществляется питание всей установки от сети переменного тока напряжением 220 в; селенового выпрямителя СВ подключенного к понижающей обмотке 1 трансформатора напряжением 36 в; трех сигнальных ламп Л Л и Л подключенных к обмотке П трансформатора напряжением 24 в; реверсивного электродвигателя 111 типа РД, подключенного к понижающей обмотке 117 трансформатора напряжением127 в; двух магнитных пускателей МП, и...

Номер патента: 142781

Опубликовано: 01.01.1961

Автор: Половченко

МПК: G01D 9/28, G05B 11/26

Метки: регулирующее

...Г. А. Емельян актор Н. С. Кутафина Техрсд А. А. Камышникова Корректор В. Андрианов Поди. к пеп. 15.Х 11Зак. 123071,БТ 61 г. ормат бум. 70 Х Тираж 1100 по девам изобр е Министров СС16Объем 018 издЦена 4 кий и открытий И при Комитете ири Совет Москва, Центрерд. 2/6. ипография ЦБТИ Ком ири Совете Мпнис ета по делам изобретений и открытиов СССР, Москва, Петровка, 14. полаган)ФфМЬ 1 еХрирующис движки потенциометра, о т л и ч а ю щ ее с я тем, что, с целью обеспечения автоматического регулирования параметров сЛожКогол п 1 дцесса с несколькими переменными условиями,указанные,контактные пластины снабжены индивидуальными приводами и установлены на дополнительной каретке, привод которой управляется импччьсаМйот ряда переменных параметров...

Номер патента: 143085

Опубликовано: 01.01.1961

Автор: Финкель

МПК: G05B 19/10, H02P 1/08

Метки: зерновых, надсилосных, сбрасывающими, тележками, транспортеров, элеваторов

...автоматически.143085В месве лерои.начальной стоянки тележки установлен конечный выключатель КВ 1, Путевой же переключатель ВК с контактами ВК и ВК; установлен непосредственно на движущейся тележке,Контакты конечного выключателя ВК, и ВКвоздействуют соответственно на промежуточные им,тульсные реле: вперед - ИР, и назад - ИР, которые размножают эти импульсы и передают их на катушки шаговых искателей - движения вперед 1 РШИ 2 РШИ, и реле ПР 1 или катушки движения назад шаговых искателей 1 РШИ 2 РШИи реле ПР 2. Шаговые искатели 1 РШИ и 2 РШИ используются как элементы обратной связи. Два реверсивных шаговых искателя, двигающихся синхронно, применены для повышения надежности и предотвращения ложных остановок вследствие возможного сбоя одного...

Номер патента: 143124

Опубликовано: 01.01.1961

Автор: Рогалевич

МПК: G05B 5/01, H02M 7/06

Метки: выпрямитель, высоковольтный, стабилизированный

...1 т, обратной связи применяется для электростатического окрашивания детали 1 из чашечного,распылителя 2. Безынерционный стабилизатор тока собственно состоит из регулирующих ламп 71 и .7, и электронного усилителя ЭУ (обычного усилителя постоянного тока), Назначение стабилизатора - поддерживать заданный режим работы высоковольтного выпрямителя для окраски деталей в электростатическом поле.Изменением напряжения на выходе стабилизатора регулируют вторичный ток 1 з трансформатора до номинального. Полученное благодаря этому номинальное падение напряжения обратной связи на сопротивлении Я, через электронный усилитель, ввиде отрицательного смешения, воздействует на сетки регулирующих ламп Л, и Л,.При номинальном токе нагрузки 12=1...

Номер патента: 143844

Опубликовано: 01.01.1962

Авторы: Зорин, Колесниченко

МПК: G05B 5/01

Метки: регулятор

...напряжение в линии понизится до нормы.Замыкание вспомогательного контакта реле 4 (при его включении) переключит нагревательный элемент 8 термореле 7 на отпайку дросселя 9, что позволит этому реле надежно удерживать микровыключатель 6 во включенном положении, пока напряжение в линии не упадет ниже 105% от номинального.При падении напряжения ниже 95 О/о срабатывает микровыключатель 5 и реле 3, что вызывает включение первичной обмотки трансформатора 1 и появление напряжения во вторичной его обмотке в направлении с линейным напряжением и следовательно напряжение в линни будет повышено. Увеличение стабильности работы термореле (увеличение коэффициента возврата) при этом будет достигаться включением дросселя 9 на отпайку через...

Номер патента: 143863

Опубликовано: 01.01.1962

Автор: Каширин

МПК: G05B 5/01, G05F 1/14

Метки: полупроводниковых, приборах, стабилизации

...открывающий сигнал от селектора, на"вторичной обмотке трансформатора Тр будет напряжение переменного тока в одной или другой фазе. На выходе преобразователя получается мощность, достаточная для двухтактного выходного каскада на мощных триодах Тз и Т 4, Вторичная обмотка выходного трансформатора Трз подключена к управляющей обмотке реверсивного электродвигателя Д, осуществляющего через редуктор передвижение щетки регулировочного автотрансформатора Тр,.Конденсаторы С, и С 2 служат для улучшения формы переменного напряжения на выходе выходного каскада, приближая его к синусоидальной.Г 1 ри уменьшении напряжения сигнала напряжение на управляюцей обмотке электродвигателя Д также уменьшается, электродвигатель уменьшает скорость вращения...

Номер патента: 143868

Опубликовано: 01.01.1962

Автор: Максимов

МПК: G05B 11/28, H03K 5/156

Метки: модулятор, полупроводниковый, широтно-импульсный

...на вход триода Т, с делителя Л. Л, ( о, напр 51 жснис 1 кет достичь СВОСГО к,"эитическОГО значсния Ь 1,р, п 1 эезы 1 П 21 ошсга ПЯНРЯжение обРатной свлзи на эмиттеРном сопРОТВлени 11 ь и схема триггера перейдет во второе устойчивое состояние, при котором триод Тз будет открыт, а триод Т 4 будет закрыт. Схема может перейти В псэвас состояние только прн понижении отрицательного напряжения на входе триода Т, до величины, меньшей Ь. Отрицательное гяп 1 э 5 женис, снмае.Ое с д(литсля Лв, Л 9, Яо и подяВяеъОс пя Вход триода ТЯ, изменяется при изменении напряжения в сети или при перемещении ползунка сопротивления Р 9.Таким образом, при управляющем напряжении, подаваемом с измерительного устройства на вход триода Т 5, но не превыша 1...

Номер патента: 143894

Опубликовано: 01.01.1962

Автор: Гольдреер

МПК: G05B 5/01

Метки: измерительный, орган, переменного, пульсирующего, стабилизаторов

...стабилитронах (напрпмер Ди Д), имеющих различные уровни (1,11 и (/) ограничения. Разность напряжений с 12 и с.1 з на выходе ограничителей с помощью дифференциальной цепи (ДОФ) дпфференпируется /4), и затем выпрямляется (с,), после чего имеет вид прямоугольных импульсов длительностью т.Напряжение С/5 поступает на фазочувствительный выпрямитель ФЧВ, коммутирующее напряжение на котором создается с помощью уМНОжнтЕЛя ЧаСтОтЫ (УЧ), ПнтаЕМОГО НанряжЕНИЕМ С 1,т, ПОСтуПаОШПМ на вход измерительного органа. Один пз возможных вариантов принципиальной схемы измерителього органа пзображсн па фпг. 3.В ограничителях ОГР, и ОГРз использованы кремниевые стабплитропы КС; и КС,. Лифференц 1 ру 1 О 1 цая цепь состоит пз последовательно соединенных...

Номер патента: 143903

Опубликовано: 01.01.1962

Автор: Сеппель

МПК: G01R 31/04, G05B 23/02

Метки: испытания, контакторов, стенд, электромагнитных

...с помощью нормально замкнутого блок-контакта К испытуемого контактора К,Работой последнего управляет импульсный генератор ИГ, выполненный на тиратронах с холодным катодом. С помощью блок-контактов К испытуемого контактора в схему импульсного генератора вводится обратная связь так, что в случае, когда контактор не совершает предусмотренных импульсным генератором операций, работа испытательного стенда автоматически прекращается.Счет циклов испытаний осуществляется электронным счетчиком импульсов ЭС, выполненным на тиратронах с холодным катодом. Каждый сотый импульс передается электромеханическому счетчику ЭМС.Описанный стенд испытан в работе на заводе Ильмаринге в Таллине.Предмет изобретенияСтенд для испытания электромагнитных...

Номер патента: 144055

Опубликовано: 01.01.1962

Автор: Баранов

МПК: G05B 1/01

Метки: сравнения, элемент

...синфазно,тавитель А. И. Хохло едактор Н, С. Кутафина Техред А. Л. Резник Корректор М. И. Козлова Объем 0,18 изд. л Цена 4 коп ткрытийи 70 М 10680 Поди. к печ. 31.1-62 гЗак. 767ЦБТИ Формат б Тираж и Комитете по це при Совете М осква, Центр, М. Чам изобретений инистров СССРеркасский пер., д. Комитета п инистров С делам изобретений н открытР, Москва, Петровка, 14. Типография ЦБТ при Совет сформатора, полностью компенсирует ее и обусловливает отсутствие сигнала на выходе элемента сравнения. Очевидно, что подача импульса опроса на вход 8 вызовет появление сигнала на выходе элемента сравнения только в случае, если сердечник находится в верхнем положении.Из описываемых элементов сравнения может быть легко собрана избирательная схема, состоящая...
