Номер патента: 144326

Опубликовано: 01.01.1962

Автор: Шкарлат

МПК: G05B 19/14

Метки: программный, регулятор

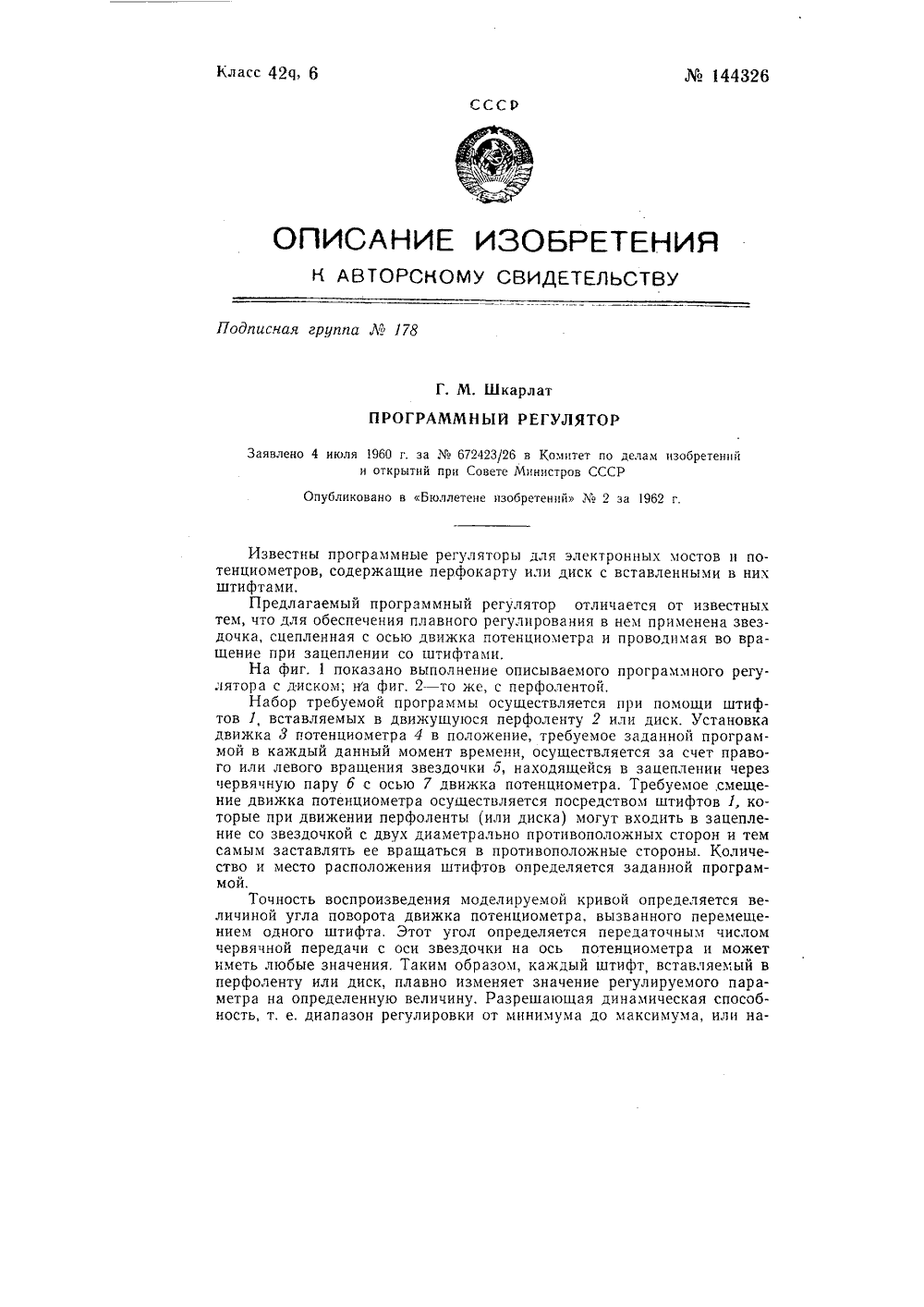

...фиг. 1 показано выполнение описываемого программного регулятора с диском; на фиг. 2 то же, с перфолентой.Набор требуемой программы осуществляется при помощи штифтов 1, вставляемых в движущуюся перфоленту 2 или диск. Установка движка 3 потенциометра 4 в положение, требуемое заданной программой в каждый данный момент времени, осуществляется за счет правого или левого вращения звездочки 5, находящейся в зацеплении через червячную пару б с осью 7 движка потенциометра. Требуемое,смещение движка потенциометра осуществляется посредством штифтов 1, которые при движении перфоленты (или диска) могут входить в зацепле- ниЕ сО ЗвЕЗдачКОй С дВух диамЕтрадьно прОтивапалажных старОН и тЕМ самым заставлять ее вращаться в противоположные стороны....

Номер патента: 144364

Опубликовано: 01.01.1962

Автор: Челищев

МПК: F15B 21/02, G05B 19/44

Метки: пневмоприводами, программного

...2, атмосферный воздух поступает в казимеры 3, причем степеньмецьшения в них разрежения зависит от регулировкц кранов 5 и изменяется ступенчато по двоичной системе, Каждой ступени разрежения в каме,ре 3 соответствует определенное положение следящего пневмопривода 11 манипулятора 12 ввиду того, что увеличение или уменьшение давления в полостивызывает изменение положения мембраны 14 ц связанного с ней золотника 15, регулирующего поступление сжатого воздуха в рабочие полости 16 и 17 привода 11. Привод 11 имеет обратную связь по положению поршня 18 посредством пружины 19, действующей на мембрану 14 и золотник 15 в направлении, противоположном144364воздействию управляющего устройства. Согласование времени срабатывания пневмопривода 11...

Номер патента: 144365

Опубликовано: 01.01.1962

Авторы: Поляков, Сойфер, Срибнер, Тростановский, Шраго

МПК: G05B 19/02

Метки: исполнительного, линейными, органа, перемещениями, программного, угловыми

...производят программное отключение катушек 1, что приводит в конечном счете к желаемому перемещению исполнительного органа 7.Описываемый способ позволяет обеспечить высокую точность перемещения исполнительного органа, например стола сверлильного станка, за счет применения жестких упоров, а также повысить производительность управляемых станков. Предмет изобоетения 10 Я-Я6 Д Фиг, Вид йЭ 16 5 1 б ставитель В. А. Бродский ред А, А, Камышникова Корректор И, А. Шпыи актор Т. Загребедьна ормат бум. 70 Х 108/а Объем 0,18 изд. л Тираж 1150 Цена 4 коп пдп, к печ. 20.17ак. 4580 пографин ЦБТИ, Москва, Петровка Способ программного управления угловыми или линейными перемещениями исполнительного органа металлорежущих станков, основанный на...

Номер патента: 144366

Опубликовано: 01.01.1962

МПК: B23Q 15/14, G05B 19/14

Метки: 144366

...к двигателям 21 и 22 построителя 9 знаков.144366От блока 12 сигнал поступает к барабанному датчику 23, а ог него к электромагниту 24 пневмокерна, включая и выключая последний во время его движения по образующим соответстеующей типовой программы.В результате работы инструмента 4 во время его перемещения вместе с построителем 9, движущимся под воздействием двигателей 21 и 22, происходит образование знаков марки, причем центр каретки 25 построителя 9 совмещен с осью инструмента. В случае необходимости нанесения марки под определенным углом от распределителя 13 типовых программ через блок 2 б поворота построителя 9 поступает соответствующий сигнал к двигателю 27, поворачивающему построитель на требуемый угол.При необходимости...

Номер патента: 144438

Опубликовано: 01.01.1962

Авторы: Финк, Шеленга

МПК: B65G 47/38, G05B 19/06, G05G 21/00 ...

Метки: бревносбрасывателями, дистанционного, командоаппарат, продольных, транспортерах

...шарфиками 9 и 11, в определенном масштаое изооражающее длину бревна, все время остается неизменным В конце канавки 3 оба шарика 9 и 11 попадают на скос 12, где они получают импульс на перемещение в тех же пазах 5 цилиндра 4 по направление к кольцу г, в котором установлены подвижные в продольном направлении штифты 13, соосные с пазами 5. Под воздеиствием шариков 9 и 11 два штифта 13 смещаются, а затем поочередно по мере поворота кольца 7 нажимают на мостик б. При этом сначала замыкается контакт 14, после чего первый штифт И, проскальзывая по мостику б, размыкает его и замыкает контакт 15, который остается замкнутым до того момента, когда второй штифт 13 нажмет на контакт 14, Во время одновременного замыкания контактов 14 и 15 происходит...

Номер патента: 144648

Опубликовано: 01.01.1962

Автор: Чулаевский

МПК: G05B 11/26, G05D 23/19

Метки: печах, промышленных, температуры

...трансформатора 7 сигнал разбаланса подается на сетку электронного балансного реле, выполненного на двойном триоде 9, В анодную цепь правой половины лампы включено элек44648тронное реле 10, имеющее пару контактов. Сопротивлением 11 настраивается величина тока в анодной цепи, при котором оба контакта реле разомкнуты. Питание анодных цепей и цепи накала производится от трансформатора 4. В зависимости от фазы сигнала разбаланса, поступающего от мостовой схемы через трансформатор 7, изменяется величина анодного тока левой половины лампы. Падение напряжения на сопротивлении 12 от анодного тока левой половины лампы является управляющим сеточным напряжением, определяющим величину анод- ного тока правой половины лампы, приводящего к срабатыванию...

Номер патента: 144718

Опубликовано: 01.01.1962

Авторы: Бренер, Намитоков, Чепелев

МПК: B23H 7/18, G05B 13/02

Метки: подачи, регулятор, станков, электроэрозионных

...этом напряжение на вторичных обмотках трансформаторов Тр, иТр 4 достигает такой величины, что транзисторы последующих каскадовусиления также переходят в режим насыщения. Это соответствует максимальной подаче электрода - инструмента вверх или вниз и происходит в случае короткого замыкания эрозионного промежутка.Предоконечные каскады усиления выполнены по двухтактной схеме на транзисторах Т; - Т, с отрицательной обратной связью черезсопротивления /ы - Ли, Назначение обратной связи - получение линейной зависимости величины подачи от входного сигнала. Напряжениеобратной связи подается через вышеуказанные сопротивления с якоряэлектродвигателя Я подачи на эмиттеры транзисторов предоконечногокаскада усиления,В цепи коллекторов...

Номер патента: 145017

Опубликовано: 01.01.1962

Автор: Амлинский

МПК: G05B 19/04

Метки: зависимости, задающего, измерительным, параметра, поддержания, приборам, регулируемого, стрелочным, технологического, фотоэлектрическое

...из которых управляется от руки оператором и состоит из намотанной на барабан фотопленки с фотодорожкой. Световой поток источника 4, проходя через эту фотопленку, падает на фотосопроггивления 11 и 12. Все фотосопротивзепия (5, В, 11 и 12) вклочены в мостовую измерительную схему. При изменении задающего технологического параметра возникает рассогласование мостовой измерительноР, схемы. Сигнал рассогласования воздействует на исполнительный орган 1 на чертеже цс показан), Осуц 1 ествляющий управление регулируемым параметром.Описываемое фотоэлекрцчсскос устройство применимо, например, при дозировании известкового молока в процессе дсфекации диф 11 узионного сока по количеству. Устройство вкл 1 очдется в расходомср. Прн изменении...

Номер патента: 145018

Опубликовано: 01.01.1962

Автор: Амлинский

МПК: G05B 19/04

Метки: зависимости, изменения, измерительным, измеряемого, параметра, приборам, процесса, скорости, стрелочным, технологического, фотоэлектрическое

...описываемым устройством величину того или иного технологического параметра. Следовательно, воздействие на регулирующий орган может опережать подаваемый на вход системы сигнал, определяемый измеряемым параметром, причем величина опережения зависит от скорости изменения параметра.Описываемое фотоэлектрическое устройство может быть примене. но, например, для процесса сатурации соков свеклосахарного произ. водства путем регулирования подачи газа в сатуратор в зависимо сти от величины рН сатурированного сока, измеряемого рН - метром. В зависимости от величины отклонения рН сока от заданной электронный,регулятор воздействует на исполнительный орган, установленный на коммуникации, подающей газ в сатуратор. Сатурационный газ, реагируя с соком,...

Номер патента: 145028

Опубликовано: 01.01.1962

Авторы: Бондаренко, Гилязутдинов, Забиров, Перфильев, Сергеев

МПК: G05B 11/18, G05D 23/24

Метки: многоточечный, регулятор, температуры

...которого регулируется. Если же величина напряже145028ния сигнала больше величины опорного напряжения, то реле находит. ся в обесточенном состоянии и нагреватели отключены.Так как величина сигнала, снимаемая с измерительного моста 1, непрерывно изменяется при изменении температуры объекта, то предлагаемая схема позволяет автоматизировать процесс регулирования температуры. В регуляторе предусмотрен нагрев объекта максимальным притоком тепла до температуры порядка 140 - 145, На фиг. 2 приведена схема включения термосопротивления 8 датчика 2 в измерительный мост, состоящий из сопротивлений 9, 10 и 11. Величины сопротивлений подобраны таким образом, чтобы при замкнутых контактах 12 и температурах объекта меныпих 145 мост находился бы в...

Номер патента: 145078

Опубликовано: 01.01.1962

Автор: Беляев

МПК: G05B 11/16

Метки: двухстадийного, камерных, мельницах, нефелиново-известняковой, помола, процесса, трубных, шихты

...чему вводится жесткая обратная связь по расходу воды, обеспечивающая получение необходимой статической ошибки в регулировании частоты шума в зоне пульпообразования. Дополнительная коррекция в систему регулирования плотности вводится от вискозиметра 11 через прерывистый регулятор 12 и вторичный прибор 13 типа ЭПД,Регулирование загрузки мельницы твердым компонентом осуществляется с помощью датчика 14, представляющего собой микрофон, установленный в начале мельницы. Сигнал от микрофона поступает на вход частотомера ИЧ(поз. 15), напряжение на входе которого, пропорциональное частоте шума, измеряется электронным автоматическим потенциометром 16 типа ЭГ 1 Д. Потенциометр посредством реостагного датчика связан с входом электронного...

Номер патента: 145116

Опубликовано: 01.01.1962

Авторы: Гусев, Рапопорт

МПК: G05B 19/02

Метки: программного, типа, фазового

...напряжение движения. Этот сигнал подается по двум раздельным каналам и дискриминатор ЗД и фазовращатель Фв, который может быть выполнен на магнитном усилителе с обмоткой, управляемой постоянным током, или на электронном усилителе с одной лампой. Управляющим сигналом фазовращателя Фв145116является напряжение на выходе фазового дискриминатора ЗД. Это напряжение пропорционально рассогласованию между действительным и программным направлениями движения, При этом программное направление движения характеризуется фазой напряжения, полученного с программоносителя через считывающее устройство ЗСУ (или с помощью линии задержки). С фазовращателя напряжение подается на дискриминаторы 4 Д и 5 Д, где раскладывается по продольной и поперечной...

Номер патента: 145118

Опубликовано: 01.01.1962

Авторы: Асадулин, Зинченко

МПК: G05B 19/416

Метки: информацией, программного, станками, цифровой

...сигналов на выходе триггера. На выходе триггера появляется управляющее напряжение, которое усиливается на усилителе мощности У и подводится к электрической системе управления приводом станка.Схема синхронизации (СС; фиг, 2) связана с генератором опорной частоты ЗГ, Триггер синхронизации Т, вырабатывает импульсы синхронизации ГИС, и ГИСз, сдвинутые по фазе на 180.145118При этом импульсы 1 ИС, посылаются на элементы синхронизацииЗС, и ЭС, стоящие в цепи вводного устройства, а импульсы ГИС, - на элементе ЭС, и ЭС 4, стоящие в цепи обратной связи. Элемент синхронизации пропускает рабочий импульс только в момент прихода импульса синхронизации, Положительный канал вводного устройства после схемы синхронизации объединяется диодной...

Номер патента: 145119

Опубликовано: 01.01.1962

Автор: Зинченко

МПК: G05B 19/33, G05B 19/416

Метки: импульсная, программного, цифрового

...СК редставляет делитель частоты с коэффициентом пересчета К, котоЛ 0рый должен быть равен Кр --- ., где Х, - величина перемещения поо фкоординате, соогветствующая сдвигу фазы на 360 электрических градусов, о - величина импульса системы управления, Схема синхронизации ее предназначается для модуляции частоты опорного генератора Г, Модуляция частоты производится прибавлением или вычитанием частоты командных импульсов с частотой опорного генератора на выходе счетчика. В качестве фазовращателя может быть применен сгандартный вращающийся трансформатор, который питается от генератора Г через фильтр Ф, выделяющий первую гармонику из прямоугольных сигналов. Индикатор фазорассогласования может быть выполнен в виде обыч ного потенциального...

Номер патента: 145267

Опубликовано: 01.01.1962

Автор: Беляев

МПК: G05B 9/02

Метки: включения, избирательного, электроблокировка

...К, Кь К, Кпуска электроприводов каждого транспортера, зашунтированные нормально открытыми контактами КР, КРКР КР, и кнопки Кь Кь К ь Костанова. Для обеспечения блокировки остальных исполнительных реле, при включении одного из них, параллельные цепи питания этих реле в последовательно чередующемся порядке присоединены к одному источнику питания и в обратно чередующемся порядке - к другому. Каждое реле снабжено двумя парами нормально замкнутых контактов КРь КР КРКР"и КР" КР"1 и КР".1452 б От каждого исполнительного реле одна из зтих пар контактов устанавливается в цепи присоединения предшествующих реле к одному из полюсов истдчника питания, а вторая - в цепи присоединения последующих реле к другому полюсу питания.При включении одного из...

Номер патента: 145281

Опубликовано: 01.01.1962

Автор: Лихтциндер

МПК: G05B 11/14

Метки: автоматический, импульсный, компенсатор, фазы

...совпадения, срабатывает кипп-реле, служащее здесь в качестве запоминающего устройства. Время выдержки кипп-реле должно быть несколько больше периода измеряемого напряжения с тем, чтобы оно не отпускало в промежутках между импульсами. На выходе кипп-реле стоит реле Р которое своими контактами включает реверсивный двигатель, а последний через редуктор вращает фазорегулятор в сторону совпадения фаз опорного и измеряемого напряжения. Вращение двигателя будет происходкть до тех пор, пока вектор опорного напряжения переместится во вторую полуплоскость (в этот момент разность фаз равна нулю).Для улучшения работы фазокомпенсатора предлагается ввести дискретную обратную связь. В момент срабатывания реле Рь его вторые контакты шунтируют...

Номер патента: 145429

Опубликовано: 01.01.1962

Авторы: Гусев, Рапопорт

МПК: G05B 19/02

Метки: программного

...13 и 14 и усилители 15 и 16 поступают напряжения, фазы которых соответствуют программным координатам по продольной и поперечной подачам. С выхода дискриминаторов 11 и 12 идут сигналы постоянного тока, величина которых пропорциональна соответствующим ошибкам, возникающим при отработке продольной и поперечной подач. Эти сигналы, идущие к приводам 7 и 8, регулируют коэффициенты усиления последних в сторону полной ликвидации ошибок.Для компенсации ошибок по скорости используются сигналы обратной связи, идущие от тахогенераторов 17 и 18 и имеющие величину, соответствующую скоростям продольной и поперечной подач, Эти сигАо 1.45429 Предмет изобретения Система программного управления фазового типа, о т л и ч а ющ а я с я тем, что, с...

Номер патента: 145430

Опубликовано: 01.01.1962

Авторы: Петров, Пржиемский

МПК: G05B 19/33, G05B 19/416

Метки: заданной, инструмента, подачи, режущего, скорости

...положения триггера 10 бывает закрыта. Если закрыта схема 8, то импульсы проходят через схему 9, причем частота их не изменяется. В противном случае они проходят через десятичный счетчик б, после которого частота импульсов делится на число раз, кратное десяти, зависящее от количества декад счетчика б, а время отработки участка увеличивается в соответствующее число раз. Через схему 7 объединения импульсы поступают на вход счетчика 5, максимальный145430 коэффициент пересчета которого зависит от количества разрядов в нем. Импульс переполнения счетчика 5 подается на линию 3 задержки, а с нее на схемы 4 совпадения, часть которых в соответствии с кодом времени открыта. С открытых схем 4 импульсы попадают в дешифратор 2, вводящий в счетчик 5...

Номер патента: 145646

Опубликовано: 01.01.1962

Автор: Костюк

МПК: G05B 13/00

Метки: самонастраивающаяся, следящая

...в качестве частотных фильтров и льтры первого порядка с различными постоянными време раическая сумма выходных напряжений фильтров в оптим теме составитфи у 2 Здесь о - усредненное квадратичное напряжение на выходе ого фильтра с постоянной времени т.Выбор постоянных времени фильтра и знака 1 с которым напряжение а его выходе следует подавать на следящую систему подстройки оэффициента усиления основной системы, определяется соотношением частотс тремя частотными фильтрами определения постоянных времени еделяется при У = 3. Напряжение усредняют устройством 5, а затем истему б, которая подстраивает емы 7. При отклонении параметров ока 6 появляется напрякение, так узла самоподстройки выб авление движен рано так, что при увеличении...

Номер патента: 145650

Опубликовано: 01.01.1962

Автор: Коц

МПК: G05B 19/02, H02K 37/00

Метки: двигателем, шаговым, электрическим

...Ш Ш и Шз трехстаторного шагового электродвигателя.Для нормальной работы трехстаторного шагового элтеля необходимо, чтобы ток проходил по обмоткам щаговодвигателя в следующей очередности: Ш - Шг - Шз - Ш,т. д. или Ш, - Ш, - Ш, - Ш, - Шз - Ш и т. д. В результаных переключений обмоток ротор электродвигателя вращаевой или против часовой стрелки.Управление шаговым электродвигателем сводится к управлениюсетками тиратрон Т Т, и Тз. ким шаговым дв тиратронах с пр х сопротивлени ектродвига го электроШ 2 Шзте указантся по часо145650Во время работы привода обмотки шагового электродвигателя переключаются с большой частотой от десятков до сотен переключений в секунду) и, следовательно, время непрерывного прохождения тока по каждой обмотке исчисляется...

Номер патента: 145809

Опубликовано: 01.01.1962

Авторы: Галузин, Дудников, Смирнов

МПК: G05B 19/08, H01H 43/06

Метки: программный, работой, регулятор, станков, циклической

...конденсаторов С 10 и С 12. Черезопределенный промежуток времени, который равен постоянной времени зарядной цепи Т = (И 9 + Я 20 + 021) С 10 для реле РВ 1 иТ = (ЮО+ Ю 1+ Ю 2) С 12 для реле РВ 2, напряжение на конденсаторах С 10 и С 12 достигнет потенциала зажигания тиратронов Л 4 и Лб,которые при этом заставят сработать реле Р 10 и Р 12. Своими контактами Р 10 и Р 12 эти реле соответственно включат цепи разряда конденсаторов С 10 и С 12 на сопротивления Р 22 и К 23. Кроме того, релеР 10 своим контактом Р 10 включит дежурное реле Р 8, которое в своюочередь своим контактом Р 8 разорвут цепь магнитного пускателя ПМ 1. В результате этого прекратятся высокочастотные колебания отустановки ВУ 1 и процесс сварки первым электродом закончится.Ъд...

Номер патента: 145921

Опубликовано: 01.01.1962

Авторы: Васильев, Михеев, Рябоконь, Сухов

МПК: G05B 17/00, G05B 19/00

Метки: аэродинамической, трубой

...блок-схема предлагаемого устройства.Устройство для управления аэродинамической трубой при исследовании моделей воздухозаборников содержит аэродинамическую трубу 1, в которой помещается модель 2 исследуемого воздухозаборника, блоки управления 3, 4 и 5, измерители б, 7 и 8 и узлы 9, 10 и 11 программирования процессами испытания. Блок 3 управляет дросселем 12 аэродинамической трубы 1, блок 4 управляет изменением угла атаки модели 2, а блок 5 - дросселем 13 модели, Измерение давления в трубе и в модели осуществляется измерителями б и 7 соответственно, а угол поворота модели - измерителем 8. Узлы 9, 10 и 11 программирования процессами испытания расположены в соответствующих каналах, по которым145921осуществляется управление...

Номер патента: 146102

Опубликовано: 01.01.1962

Автор: Левин

МПК: G05B 11/26, G05D 23/19

Метки: автоклавов, батарее, жидкости, непрерывной, подачей, последовательно, режима, соединенных, температурного

...блока 1 возникает сигнал, который усиливается усилителем 6 и управляет исполнительным механизмом 7, изменяющим положение регулирующего органа В в магистрали греющего пара, подаваемого на батарею 9 автоклавов, Таким образом, расход пара изменяется до тех пор, пока вычисленное значение конечной температуры не станет равным заданной величине, С целью повышения точности регулирования и избежания влияния второстепенных факторов, в счетно-решающий блок 1 вводится автоматическая коррекция по конечной температуре, измеренной в одном из последних автоклавов батареи. Эта коррекция осуществляется импульсами с достаточно большими интервалами, задаваемым импульсатором 10, который периодически корректирует коэффициенты моделируемого уравнения.Если...

Номер патента: 146103

Опубликовано: 01.01.1962

Авторы: Войницкий, Марченко, Родборт

МПК: G05B 19/10

Метки: автоматической, бункеров, загрузки

...выдержка времени. Если в бункере, в процессе его загрузки по верхнему уровню уровень снизится ниже нижней отметки, предусмотрено автоматическое переключение на загрузку этого бункера до нижней отметкиСпособ предусматривает разделение бункеров на группы в связи с тем, что при догрузке бункеров до верхнего уровня происходит частое срабатывание угля полностью загруженных предыдущих бункеров, что вызывает их повторную засыпку. Догрузка бункеров последующей группы производится независимо от потребности бункеров предыдущего участка, догруженных до верхнего уровня. Если после окончания загрузки данного участка, уровень материала по каким-либо причинам в бункере понизится и займет положение ниже нижнего уровня производится загрузка этого бункера...

Номер патента: 146376

Опубликовано: 01.01.1962

Автор: Арутюнов

МПК: G05B 17/02, G05D 23/22

Метки: двухпараметрическая, следящая, электронная

...равно нулю, катодный повторитель выдает в дифференциальную цепь сравнения 2 напряжение, соответствующее э.дс. термопары из начала регулярной области режима нагрева (как известно, нагрев термопары происходит по экспоненциальному закону, начиная с определенной температуры, из регулярной области режима нагрева. Практика показыва М 14637 бет, что регулярная область нагрева термопары, опушенной в среду, нагретую до 1 б 00 - 2000", начинается с температуры 500 - 600). Это напряжение поступает на вход усилителя 3, к выходу которого подключен реверсивный двигатель 4, используемый для перемещения движка компенсационного потенциометра 5, регулирующего величину напряжения, подаваемого на вход ЛС-цепочки.Э.д.с термопары б погружения через...

Номер патента: 146614

Опубликовано: 01.01.1962

Автор: Беляев

МПК: G05B 19/06

Метки: пропорционально-параметрический, регулятор, электромеханический

...7 укреплен контакт 9, который после сцепления п- лумуфт 7 и 8 повернется на угол, равный амплитуде колебания вала реверсивного двигателя. При изменении направления вращения вала двигателя произойдет размыкание контакта 3, отпускание реле 5 и освобождение рычага б, Под действием возвратной пружины 10 полу- муфты 7 и 8 расцепятся, Одновременно произойдет замыкание контакта 11 и срабатывание реле 12, которое втянет рычаг 13, прижимающий контакт 9 к многоцепному реле 14. В нулевом положении вала двигателя контакт 9 при помощи пружин 15 и 10 находится в нулевом положении и прижат к контакту 1 б. Если измеряемая величина в течение одного цикла отклонится от заданного значения, то при срабатывании реле 12 контакт 9 замкнется на контакты...

Номер патента: 146615

Опубликовано: 01.01.1962

Автор: Утеуш

МПК: G05B 11/26

Метки: барабанных, измельчения, мельницах

...регулятор с двумя входами. На вто 1)Ой вхОД подается сигнал, поступающий Рт звкозетричсс.Ого датчика 3.Результирующий импульс, снимаемый с выхода регулятора 2 числа оборотов, управляет перемещением движка потенциометра олока 4 сравнения. В последнем происходит с 1)авнение сигнала, соответствующего действительной скорости мельницы о, с сигналом, выработанным регулятором 2 посредством вычитания напряжений. Разность напряР ) ( )которого подключена обмотка возбуждения генератора. Последний ь соответствии с сигналом изменяет свое напряжение, осуществляя плавное регулирование скорости двигателя.Так, при увеличении шума мельницы и снижении циркуляционной нагрузки число ее оборотов уменьшается до восстановления прежней циркуляционной...

Номер патента: 146641

Опубликовано: 01.01.1962

Автор: Соболев

МПК: B23Q 35/04, G05B 19/16

Метки: металлорежущим, подготовки, программным, программы, станкам, управлением

...шага синусоидального сигнала.На чертеже изображена принципиальная блок-схема устройства для записи программы по одной из осей координат.Магнитные головки 1 и 2 снимают сигнал с магнитной ленты Л одной из измерительных линеек, например, по оси и передают его в усилители постоянного тока 4, 5, формирователи 6, 7, дифференцирующее устройство 8, инверторы 9, 10 и клапаны 11, 12, 13, 14,146641Накопления импульсов, записанных программой для движения исполнительного органа вперед, происходят в опоре 15, а назад - в блоке 1 б, Выдача сигналов вперед и назад осуществляется также отдельными магнитными головками вперед - головкой 17 и назад - головкой 18.Чертеж обрабатываемой детали вычерчивается в увеличенном масштабе для того, чтобы...

Номер патента: 146693

Опубликовано: 01.01.1962

Авторы: Кузнецов, Ченцов

МПК: G05B 19/02

Метки: адресования, лесоматериалов, сортировочных, транспортерах, электроимпульсное

...срабатывает исполнительный усилитель ИУ и включает исполнительный механизм сбрасывателя сортаментов.На цикловой диаграмме, изображенной на фиг. 2 и поясняющей работу устройства, показана осевая линия сортировочного транспортера на пять подштабельных мест 1, П, 111, 1 Р и Р, на которой условно изображаются сортаменты, где количеством черточек обозначен номер штабеля (порядковый номер сбрасывателя, куда они должны быть сброшены). Место оператора обозначено цифрой О, Под осевой линией транспортера в местах сброса условно изображены запоминающие ячейки в виде концентрически расположенных кружков. На кольцах показано относительное положение якорей щаговых искателей и состояние конденсаторов, входящих в комплект запоминающих ячеек для...

Номер патента: 146830

Опубликовано: 01.01.1962

Авторы: Петров, Пржиемский

МПК: G05B 7/00

Метки: интерполяторов, программным, разгона, системе, торможения, управлением

...процесс получения Ф плавного разгона и торможения по линейному закону во времени.На чертеже приведена принципиальная блок-схема предлагаемого устройства.Для определения точки начала торможения в устройстве использует. ся счетчик 1, вход которого подключен к устройству 2 ввода программы и к основному счетчику 3 интерполятора. Выход счетчика 1 через плечо переключателя 4, предназначенного для торможения, подключен к формирователю 5 пилообразного управляющего напряжения, который соединен с генератором 6 тактовых импульсов. Частота генератора 6 ч 1 зменяется в линейной зависимости от управляющего напряжения устройства, а выход генератора,подкчючен к счетчику 3 интерпопятора на чертеже это подключение не указано). Выход счетчика 3...
